Jaltest  |  SKU: JDCM850

Jaltest (JDCM850) | Cummins (ECU) 4+50-polig – 16-polig OBD2 Adapterkabel | Nutzfahrzeug

€307,95 inkl.
€254,50 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

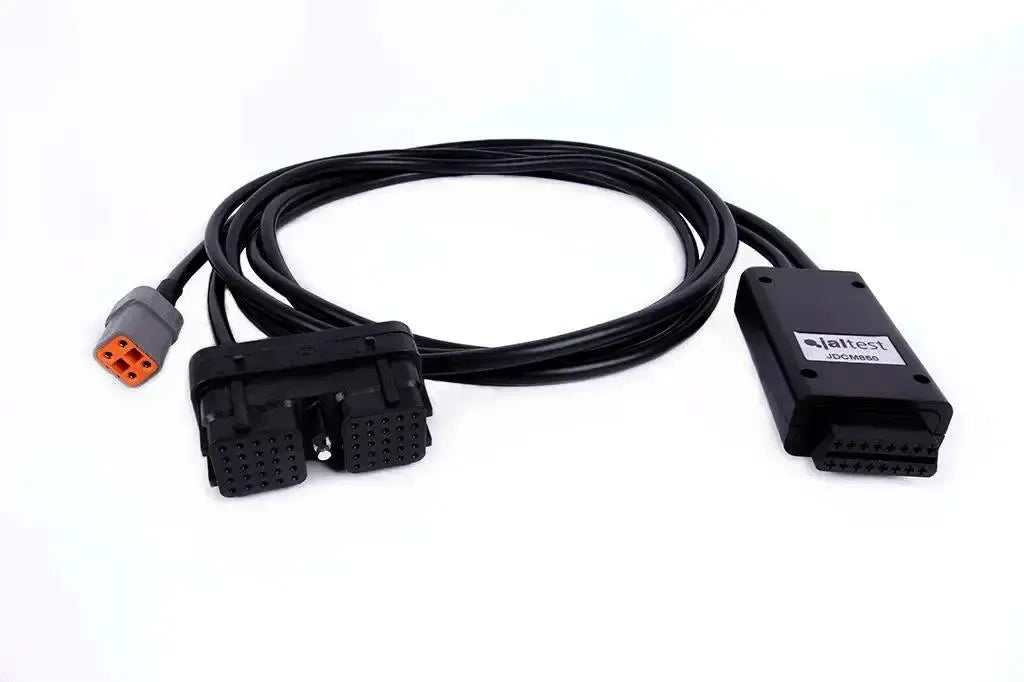

Die Jaltest JDCM850 ist der Isolationskabelbaum für das Cummins ECM CM850. Motorseitig endet das Kabel in einem schwarzen Stecker mit zwei Kontaktblöcken mit je fünfundzwanzig Kontakten nebeneinander, mit nummerierten Reihen auf der Oberseite und zwei Verriegelungsklemmen, und daneben einem losen grauen 4-Pin-Deutsch-Stecker mit oranger Verriegelung. Zusammen ergeben sie die im Titel genannten 4+50-polig. Auf der anderen Seite befindet sich ein schwarzes Kunststoffgehäuse mit dem 16-Pin-OBD2-Anschluss und einem Jaltest-Aufkleber mit der Aufschrift JDCM850.

Der Kabelbaum ist ein physisches Bauteil, das wir Ihnen zusenden, und gehört zu Jaltest Central Services: Ein Dienst auf Basis von Pay-per-Use, bei dem Jaltest-Techniker Funktionen aus der Ferne ausführen, die mit einem universellen Diagnosegerät nicht möglich sind, zum Beispiel das Neuprogrammieren bestimmter Steuergeräte. Für Cummins ist das das Cummins Calibration Update (70810000), für das mindestens Softwareversion 24.1 erforderlich ist. Die ATS-Abteilung kann verlangen, dass Sie über einen solchen Kabelbaum verfügen. Ihr Jaltest Link muss V7 oder neuer sein; die Dienste rechnen Sie mit Credits (71101082) ab.

PLUSPUNTEN

✔Zwei Anschlüsse motorseitig: Ein 50-Pin-Stecker mit zwei Kontaktblöcken für das Cummins ECM CM850 und daneben ein loser 4-Pin-Stecker.
✔Auf der Schnittstellenseite befindet sich ein 16-poliger OBD2-Anschluss, sodass der Kabelbaum direkt am Jaltest Link passt.
✔Sie können Jaltest Central Services für Cummins nutzen, darunter das Cummins Calibration Update (70810000).
✔Ein physischer Kabelbaum: Es muss nichts aktiviert werden, und es ist kein Lizenzcode enthalten.

AANDACHTSPUNTEN

✕Maßgeblich ist der ECM-Typ: Dieser Kabelbaum gehört zum Cummins ECM CM850 und nicht zu anderen Cummins-ECM-Typen.
✕Überprüfen Sie vor der Bestellung die Anzahl der Pins des ECM-Steckers; dieser Kabelbaum hat 4+50-polig.
✕Für Central Services muss Ihr Jaltest Link V7 oder neuer sein und für das Calibration Update mindestens Softwareversion 24.1.
✕Verwechseln Sie diesen Kabelbaum nicht mit dem JDCM2150: Dieser hat neben dem gleichen losen 4-Pin-Stecker einen 60-Pin-Deutsch-Stecker anstelle des 50-Pin-Steckers.

Anwendungen und Funktionen

Der JDCM850 ist ein Verbindungsstück: Er verbindet das Cummins ECM CM850 direkt mit Ihrer Diagnoseschnittstelle, unabhängig von der Fahrzeugverkabelung. Was Sie anschließend ausführen lassen, gehört zu Jaltest Central Services und läuft über das ATS-Team.

Erreichbare Steuergeräte

  • ECM CM850: Motorsteuerung, 4+50-polig.

Was Sie tun können

  • Calibration Update: Cummins (70810000).
  • Neuprogrammierung: Durch Jaltest, aus der Ferne.
  • Abrechnung: Pro Nutzung, mit Credits (71101082).
  • Anfordern: ATS teilt mit, ob der Dienst verfügbar ist.

So verwenden Sie es

  1. Typenschild lesen: Prüfen Sie ECM-Typ und 4+50-polig.
  2. Dienst anfordern: Über das ATS-Team von Jaltest.
  3. Anschließen: 50-Pin- und 4-Pin-Stecker an das ECM.
  4. Link verbinden: OBD2-Seite am Jaltest Link V7 oder neuer.
  5. Dienst ausführen: Jaltest-Techniker arbeiten aus der Ferne.

Kompatible Steuergeräte und Anwendungen

Maßgeblich ist der ECM-Typ, nicht die Motorbaureihe und nicht die Fahrzeugmarke. Dieser Kabelbaum wurde für das Cummins ECM CM850 mit der 4+50-polig-Verbindung gefertigt. Für diese Isolationskabelbäume ist keine Motor- oder Fahrzeugabdeckung festgelegt; maßgeblich sind das Typenschild des Steuergeräts und die Anzahl der Pins des Steckers.

Cummins:

  • ECM CM850: 4+50-Pin-Anschluss.

So stellen Sie es fest:

  • Maßgeblich: Der ECM-Typ (Cummins ECM CM850) und die Anzahl der Pins des ECM-Steckers (4+50-polig).
  • Nicht maßgeblich: Die Motorreihe, die Fahrzeugmarke und das Baujahr; dazu ist bei diesen Kabelbäumen nichts festgelegt.
  • Am Stecker erkennbar: Zwei Kontaktblöcke mit je fünfundzwanzig Kontakten in einem Gehäuse plus ein loser 4-Pin-Stecker kennzeichnen diese Ausführung; hat der Hauptblock 60 Pins, benötigen Sie den JDCM2150 oder den JDCM2250.

Die Cummins-Reihe auf einen Blick

Die Reihe umfasst fünf Isolationskabelbäume. Sie unterscheiden sich in der Anzahl der Pins, der Anzahl der losen Stecker auf der Motorseite und der Länge des Kabels. Die Ausführung auf dieser Seite ist fett dargestellt.

  • JDCM850: Cummins ECM CM850, 4+50-polig, zwei lose Stecker.
  • JDCM2150: Cummins ECM CM2150, 4+60-polig, zwei lose Stecker.
  • JDCM2250: Cummins ECM CM2250, 60-polig, ein Stecker.
  • JDCM2350/2450: Cummins ECM CM2350 und CM2450, 96-polig, ein Stecker mit roter Hebelverriegelung.
  • JDCM2670/2880: Cummins ECM CM2670 und CM2880, 94+96-polig, zwei Stecker hinter einer Aufteilung.
💡
Gut zu wissen: Der JDCM850 ist die einzige Ausführung der Reihe mit einem 50-Pin-Hauptblock neben dem losen 4-Pin-Stecker. Den Hauptblock erkennen Sie an den zwei Kontaktblöcken mit je fünfundzwanzig Kontakten mit nummerierten Reihen und zwei Verriegelungsklemmen. Zählen Sie die Kontakte des Steckers am Steuergerät, bevor Sie bestellen.

Lieferumfang

  • 1x Jaltest (JDCM850) | Cummins (ECU) 4+50-Pin – 16-Pin OBD2 Adapterkabel | Nutzfahrzeug

Technische Spezifikationen

Allgemein

Der Hersteller des Kabels. Jaltest ist eine Marke von Cojali.Marke
Jaltest (Cojali)
Um welche Kabelart es sich handelt. Ein Trennkabelbaum verbindet das Steuergerät getrennt von der Fahrzeugverkabelung mit der Schnittstelle.Kabelart
Trennkabelbaum
Für welche Fahrzeugarten das Kabel vorgesehen ist.Fahrzeugart
Nutzfahrzeuge
Bei welchem Dienst von Jaltest Central Services Sie dieses Kabel verwenden.Vorgesehen für Dienst
Cummins Calibration Update

Kompatibilität

An welche Diagnoseschnittstelle das Kabel angeschlossen werden muss. Mit einer älteren Version können Sie den Dienst nicht nutzen.Geeignete Schnittstelle
Jaltest Link V7 oder neuer

Anschlüsse

Der Stecker, der zur Diagnoseschnittstelle führt.Anschluss Schnittstellenseite
16-polig OBD2
Die Pinanzahl des Steckers am Steuergerät. Zählen Sie die Pins an Ihrem Steuergerät, um das passende Kabel zu wählen.Anschluss Motorseite
Cummins 4+50-polig, bestehend aus einem schwarzen Stecker mit zwei Kontaktblöcken mit je fünfundzwanzig Kontakten plus einem losen grauen 4-Pin-Deutsch-Stecker mit oranger Verriegelung
Referenznummer
JDCM850

Weitere Spezifikationen

Anwendung
Jaltest Central Services für das Cummins ECM CM850
Länge
Nicht angegeben; auf dem Produktfoto die lange Ausführung, in mehreren Schlaufen, vergleichbar mit dem JDCM2150 und dem JDCM2250
Steuergeräte
Cummins ECM CM850
Verwendungszweck
Jaltest Central Services, Cummins Calibration Update (70810000)
Erforderlich zur Verwendung
Jaltest Link V7 oder neuer, Softwareversion 24.1 oder höher für das Cummins Calibration Update, Credits (71101082)
