Jaltest  |  SKU: 70002009

Jaltest (70002009) | Marine-Übergangskabelset Innenbord (8 Kabel) | Motorboot

€614,95 inkl.
€508,22 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

Das Jaltest Marine-Adapterkabelset Innenbord (70002009) enthält acht Kabel, mit denen Sie den herstellereigenen Diagnoseanschluss eines fest eingebauten Schiffsmotors mit Ihrem Jaltest-Diagnosekabel verbinden. Das Set umfasst drei Marken: Volvo Penta mit drei Anschlüssen, Mercury mit vier und Yanmar mit einem.

Ein Innenbordmotor oder Heckantrieb befindet sich im Rumpf. Von Volvo Penta sind der 6-polige, der EGCI und der 2-polige Anschluss in diesem Set enthalten. Der 8-polige Volvo Penta-Anschluss (JDC528A) ist im Set für stationäre Motoren, 70002006, enthalten. Bei Mercury reicht die Reihe von der älteren MEFI-Steuerung bis zu SmartCraft G3. Die Kabel fallen unter Jaltest Marine.

VORTEILE

✔Acht Kabel für drei Marken von Innenbordmotoren: Volvo Penta, Mercury und Yanmar.
✔Volvo Penta ist mit drei Anschlüssen enthalten: Der 6-polige, der EGCI und der 2-polige.
✔Mercury wird von der älteren MEFI 1 bis 4-Steuerung bis einschließlich SmartCraft G3 abgedeckt.
✔Der JDC612A bedient Yanmar-Bootsmotoren, die auch als Hilfsmotoren in Segelbooten eingebaut werden.

HINWEISE

✕Für die JDC604.9 und die JDC614A benötigen Sie bei einem Jaltest Link V9 das Verlängerungskabel JDC100B.
✕Dieses Set ist für Innenbordmotoren bestimmt. Für Außenbordmotoren von Honda, Suzuki, Yamaha und Evinrude benötigen Sie das Set 70002025.
✕Wasserscooter benötigen ein eigenes Kabelset: 29985.
✕Arbeiten Sie sowohl an Innen- als auch an Außenbordmotoren, deckt das Bootsset 70002008 mit dreizehn Kabeln beide Seiten in einem Set ab.

Anwendungen und Funktionen

Jedes Kabel in diesem Set wandelt einen herstellereigenen Diagnoseanschluss in den Standardanschluss des Jaltest Link um. Was Sie danach tun können, bestimmen die Jaltest-Software und die Abdeckungstabelle für diesen Motor.

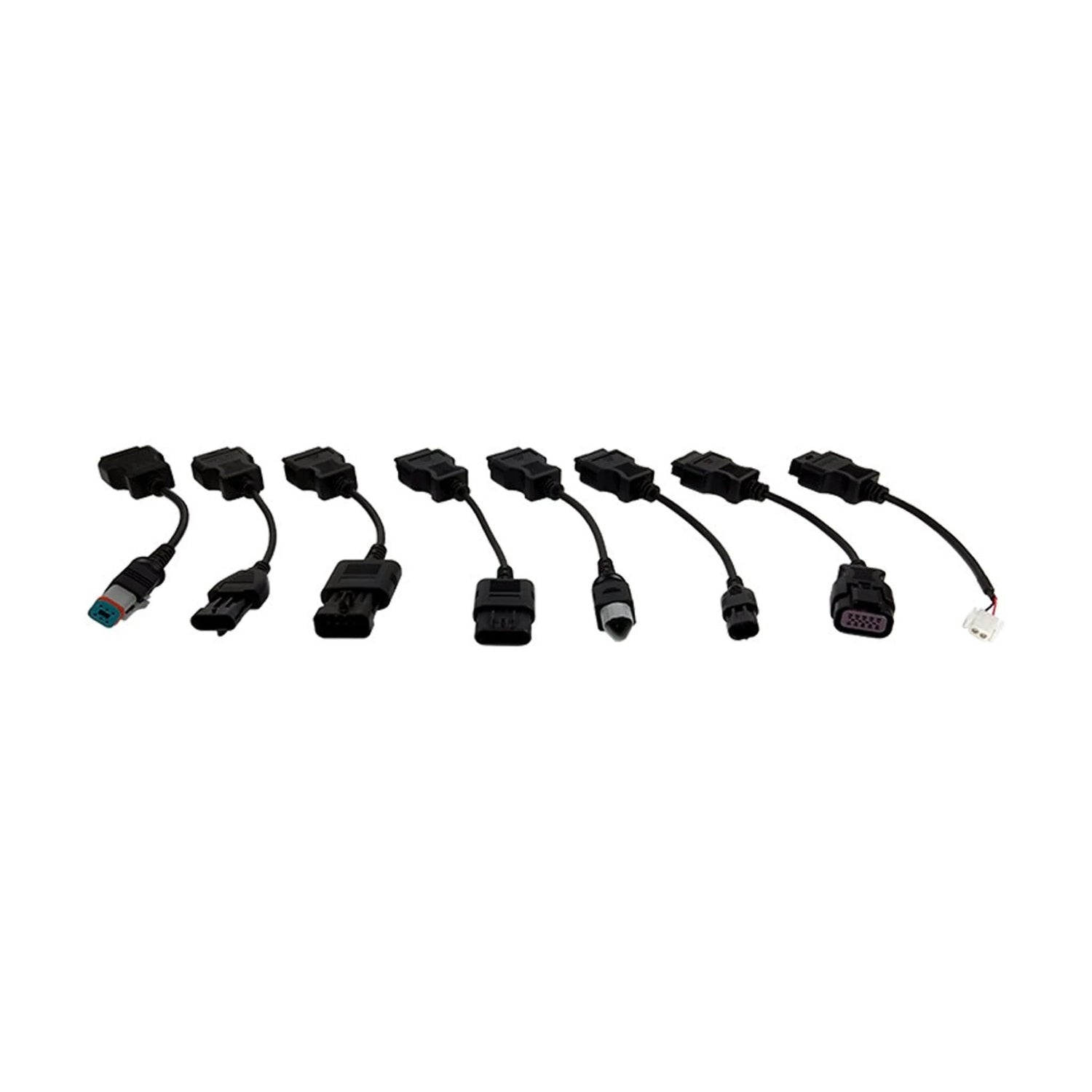

Der Inhalt des Sets

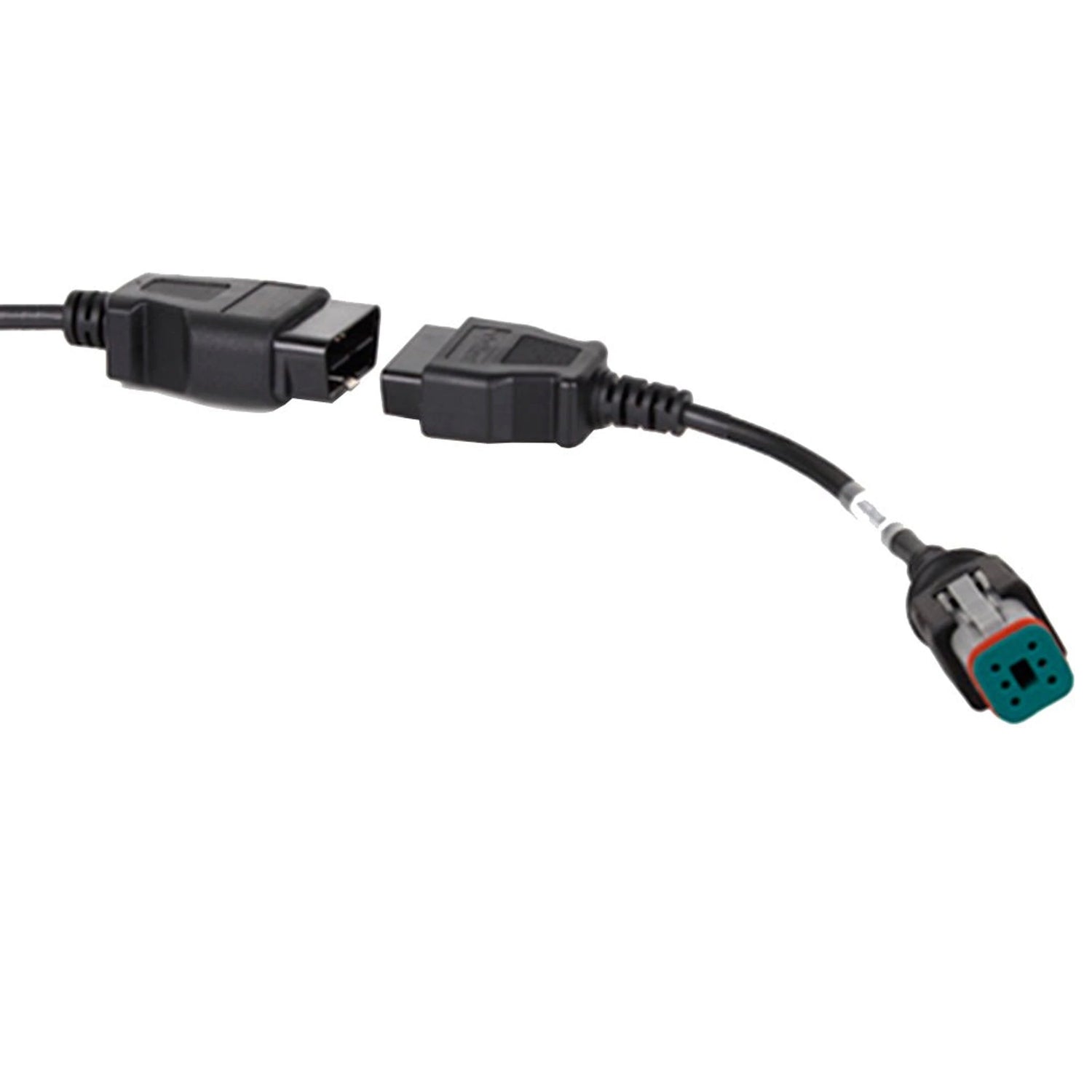

  • JDC527A: Volvo Penta, 6-Pin.
  • JDC603A: Mercury, 4-Pin.

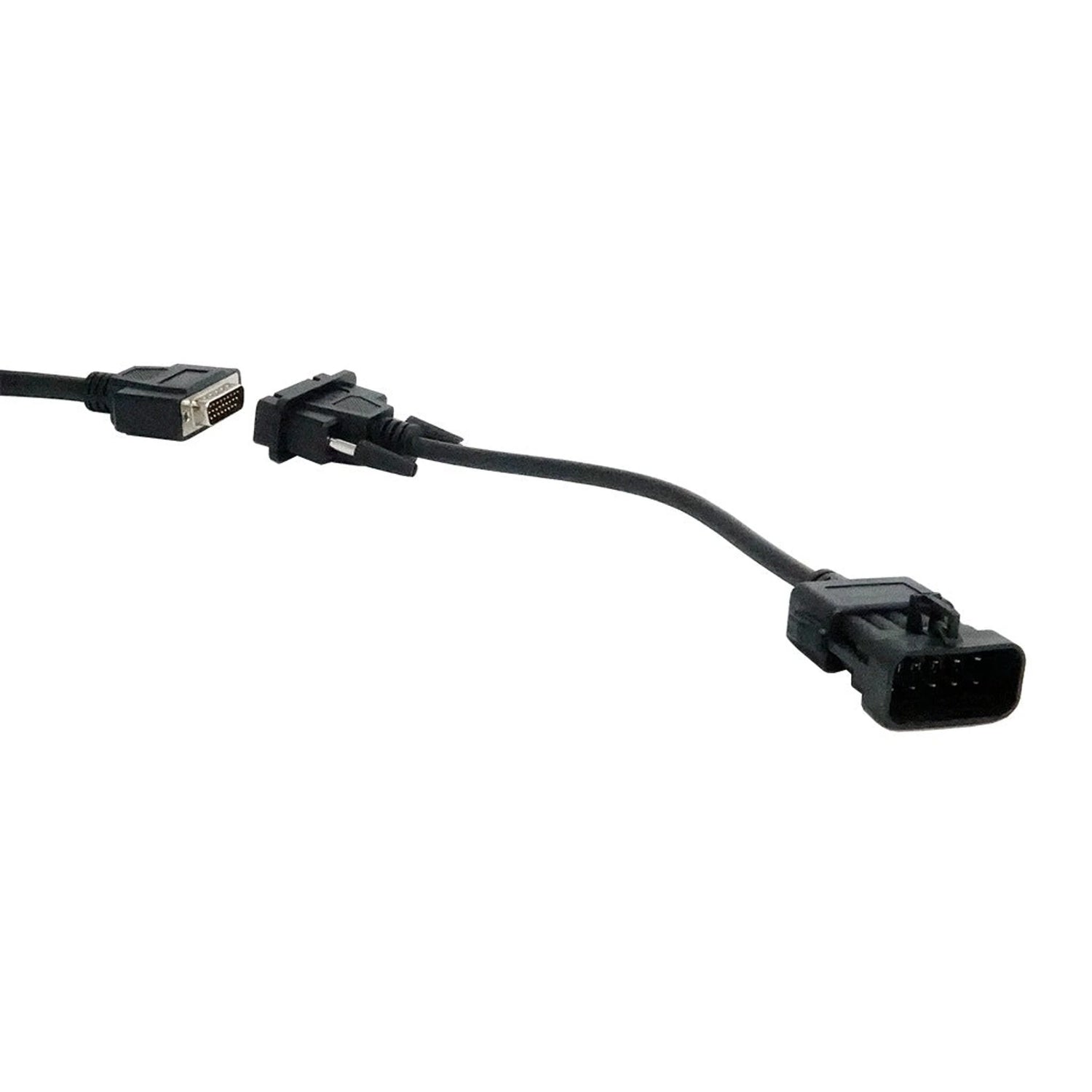

  • JDC604.9: Mercury MEFI 1 bis 4, 10-Pin.
  • JDC611A: Volvo Penta EGCI, 6-Pin.
  • JDC612A: Yanmar, 3-Pin.
  • JDC614A: Mercury A9, 2-Pin.

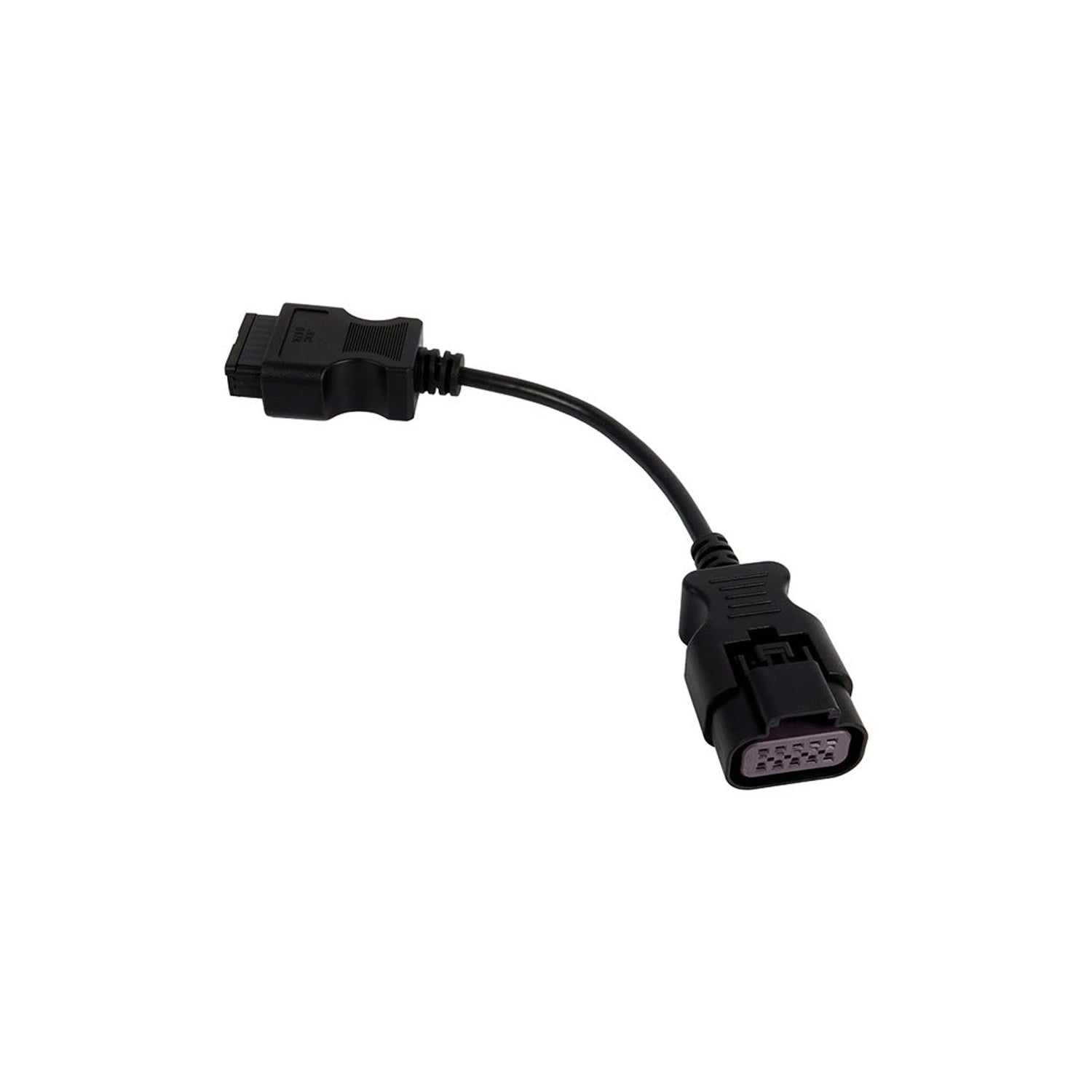

  • JDC617A: Mercury SmartCraft G3, 10-Pin.

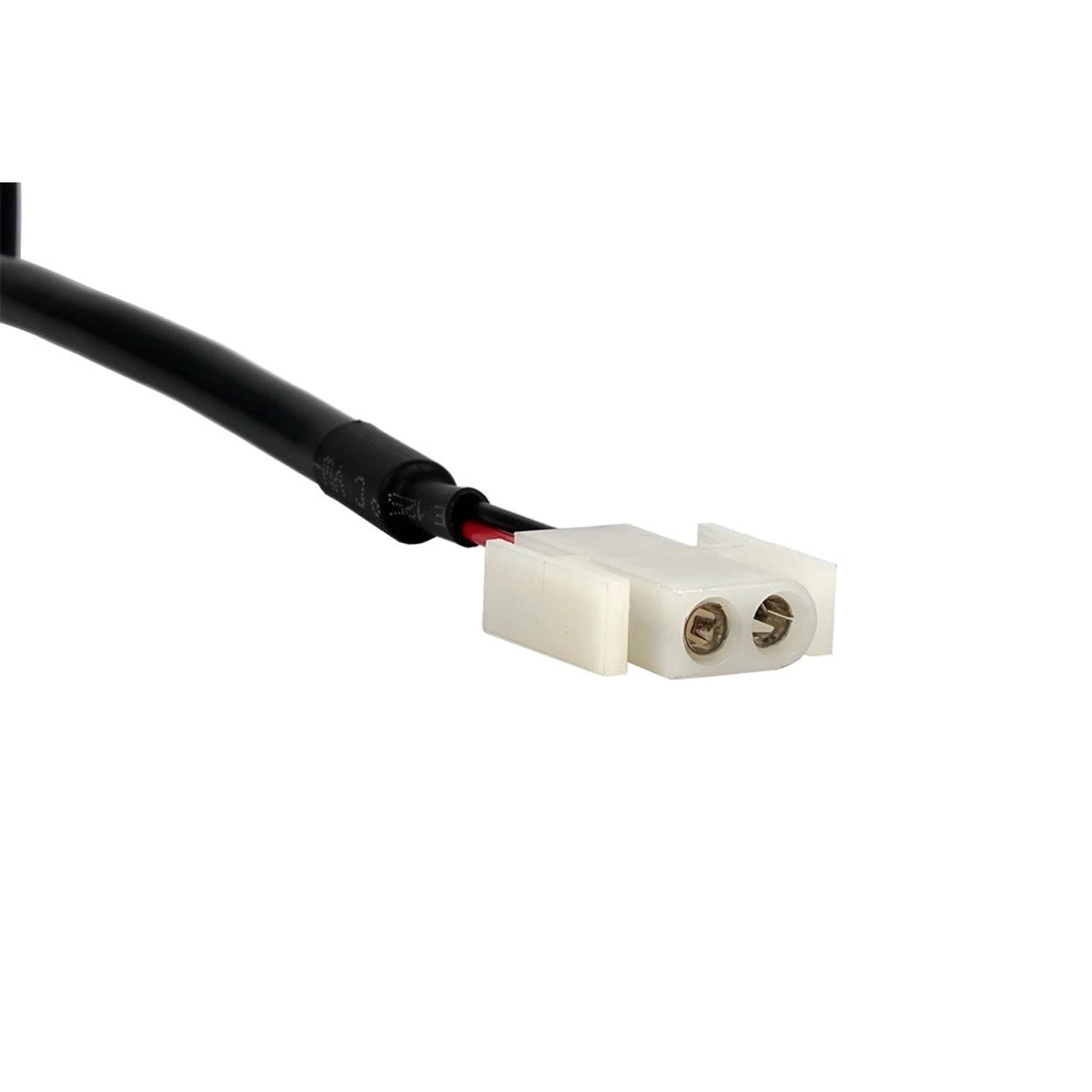

  • JDC618A9: Volvo Penta, 2-Pin.

Was Sie tun können

  • Fehlercodes: Auslesen und nach der Reparatur löschen.
  • Messwerte: Live in Zahlen und Diagramm.
  • Komponenten: Ansteuern, soweit die Abdeckung dies bietet.
  • Einstellungen: Konfiguration und Wartung.

So verwenden Sie das Gerät

  1. Stecker prüfen: Sehen Sie am Motor nach, welcher Anschluss daran angebracht ist.
  2. Kabel auswählen: Nehmen Sie das Kabel, das zu diesem Stecker passt.
  3. Anschließen: An Ihr Diagnosekabel, bei Bedarf über das JDC100B.
  4. Software starten: Öffnen Sie Jaltest auf dem PC und verbinden Sie den Link.
  5. Auslesen: Wählen Sie Marke und Motor in Jaltest Marine.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist der Motor, nicht das Boot. Ein Innenbordmotor wird als eigenständiger Antrieb eingebaut, daher findet sich derselbe Diagnoseanschluss in Rümpfen unterschiedlicher Werften.

Volvo Penta:

  • Innenbordmotoren und Heckantriebe: Mit dem 6-poligen, dem EGCI- und dem 2-poligen Anschluss.

Mercury:

  • Innenbordmotoren: Von der MEFI-Steuerung bis SmartCraft G3.

Yanmar:

  • Schiffsmotoren: Auch als Hilfsmotor in Segelbooten.
💡
Gut zu wissen: Ein Boot kann mehrere Steuergeräte an Bord haben: die Motorsteuerung, den Instrumentenbus und gegebenenfalls ein separates Steuermodul. Welches Kabel Sie benötigen, hängt von dem System ab, das Sie auslesen möchten. Prüfen Sie am Motor selbst, welcher Anschluss daran angebracht ist, bevor Sie bestellen.

Lieferumfang

  • 1x Jaltest (JDC527A) | Volvo Penta 6-polig OBD - 16-polig OBD2 Adapterkabel | Verbrennungsmotor
  • 1x Jaltest (JDC603A) | Mercury 4-Pin OBD - 16-Pin OBD2 Adapterkabel | Motorboot
  • 1x Jaltest (JDC604.9) | Mercury (MEFI 1-4) 10-polige OBD – 16-polige OBD2 Adapterkabel | Motorboot
  • 1x Jaltest (JDC611A) | Volvo Penta (EGCI) 6-poliger OBD - 16-poliges OBD2 Adapterkabel | Motorboot
  • 1x Jaltest (JDC612A) | Yanmar 3-Pin OBD - 16-Pin OBD2 Adapterkabel | Verbrennungsmotor
  • 1x Jaltest (JDC614A) | Mercury (A9) 2-Pin OBD – 16-Pin OBD2 Adapterkabel | Motorboot
  • 1x Jaltest (JDC617A) | Mercury (SmartCraft G3) 10-polig ECU – 16-polig OBD2 Adapterkabel | Motorboot
  • 1x Jaltest (JDC618A9) | Volvo Penta 2-Pin OBD - 16-Pin OBD2 Adapterkabel | Verbrennungsmotor

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
Jaltest
Für wie viele Fahrzeugmarken das Kabel geeignet ist. Viele Adapterkabel passen nur zu einer Marke mit eigenem Stecker.Anzahl Fahrzeugmarken
3 Marken

Geeignet für

Mit welcher Marke von Diagnosegeräten das Kabel funktioniert. Ein Kabel einer Marke passt meist nicht an Testern anderer Marken.Passendes Diagnosegerät
  • Jaltest

Maße und Gewicht

Referenznummer
70.002.009

Weitere Spezifikationen

Typ
Adapterkabelset
Anzahl Kabel
8 stuks
Inhalt
JDC527A, JDC603A, JDC604.9, JDC611A, JDC612A, JDC614A, JDC617A und JDC618A9
Anwendung
Typische Diagnose-Anschlussstecker für Innenbordmotoren
Schnittstelle
Jaltest Link; für JDC604.9 und JDC614A ist das Verlängerungskabel JDC100B bei Jaltest Link V9 erforderlich
Teil von
Jaltest Marine
