Jaltest  |  SKU: 70001052

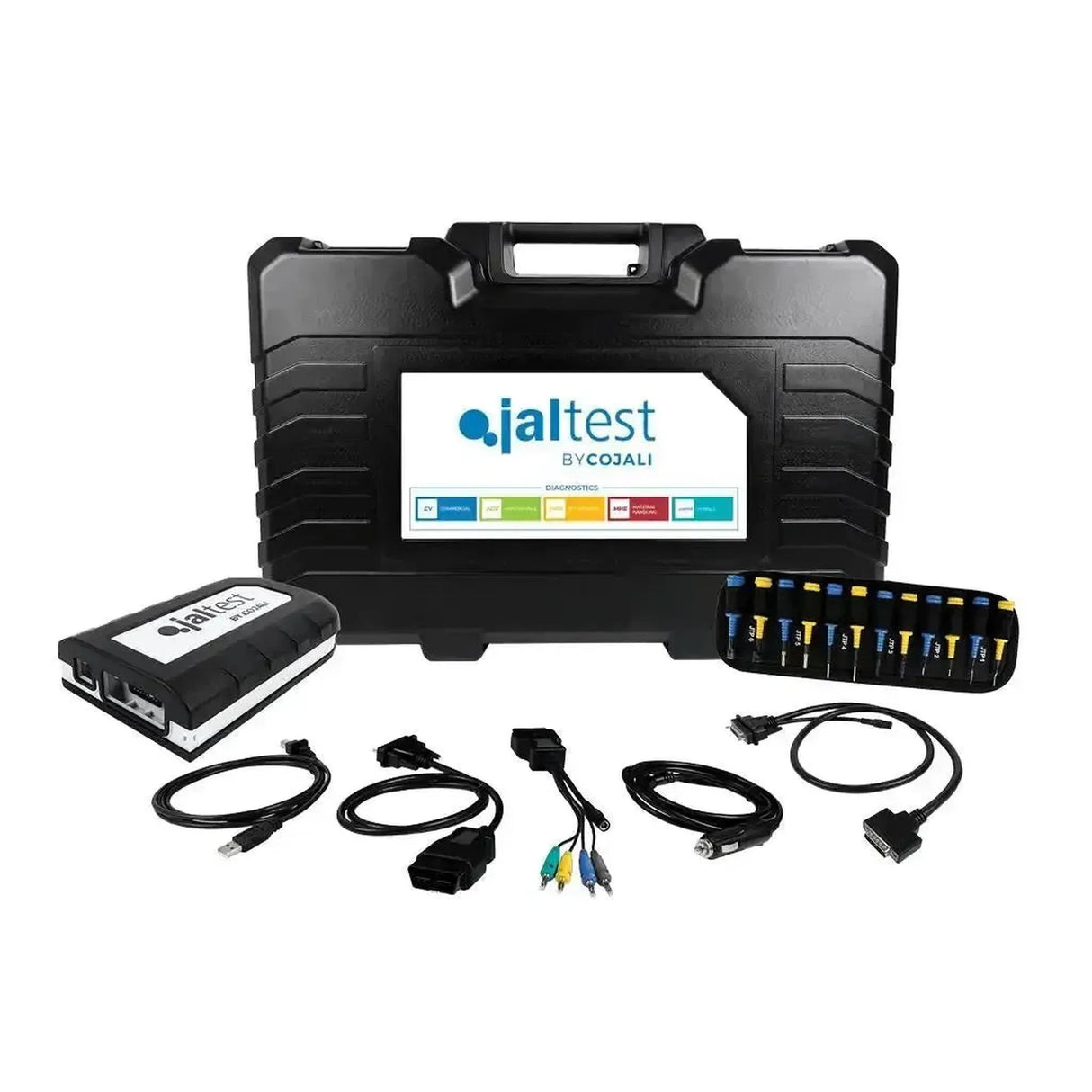

Jaltest (70001052) | CV/OHW Kit Hardware Kompakter Koffer

€1.583,95 inkl.
€1.309,05 exkl.

Angebot anfordern

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

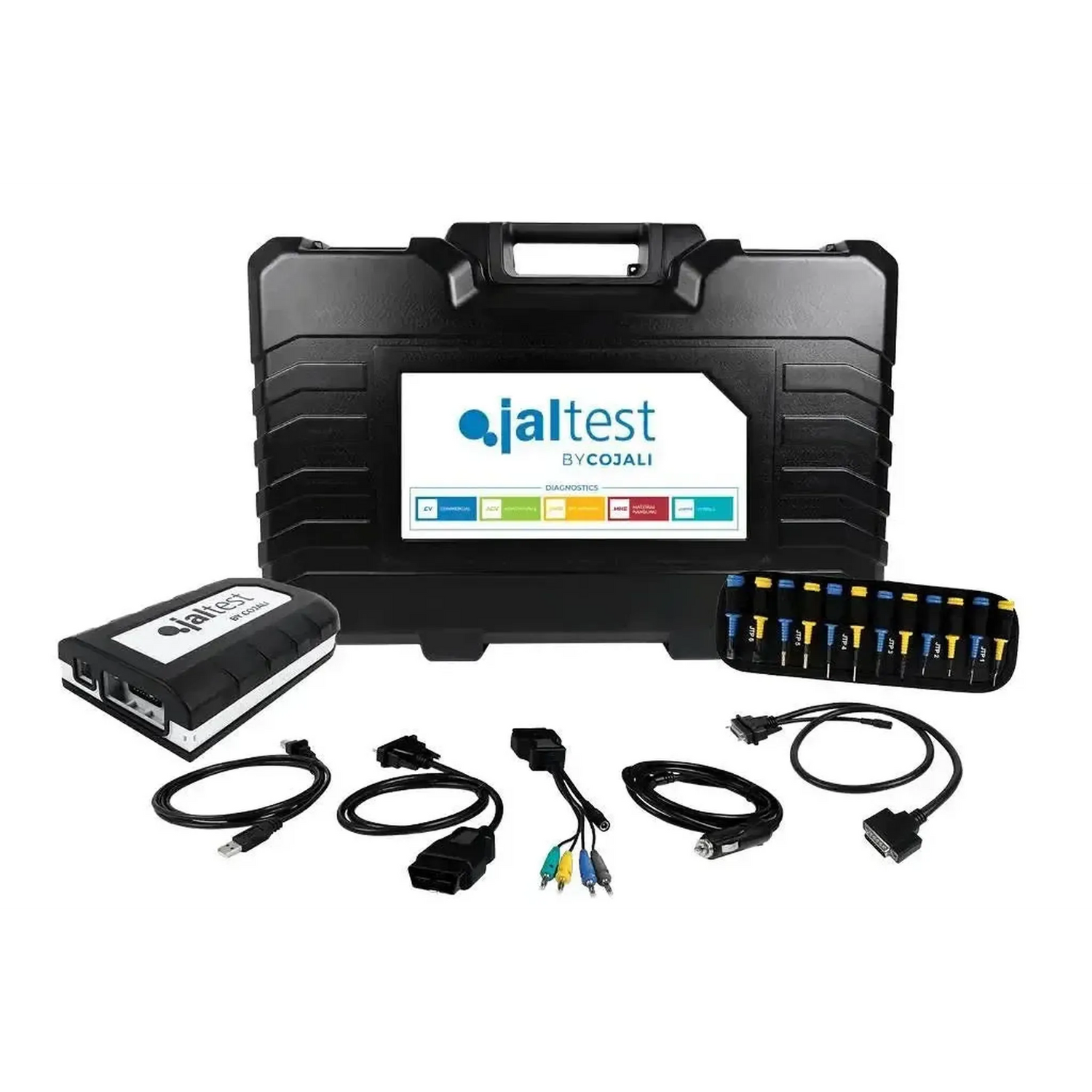

De Jaltest CV/OHW Kit (70001052) is de hardwarebasis voor diagnose op bedrijfsvoertuigen en op terrein- en bouwmachines. In de koffer liggen de Jaltest Link V9 (70001015), de Multipin Kit 70002001, de OBD2-kabel JDC213.9, de aansluitkabel JDC107.9B naar de pc en de verlengkabel JDC100 van 100 cm. Alles zit in de Compact Hardcase 70003015 van 505 × 381 × 146 mm.

Dezelfde hardware werkt onder twee softwaremodules: Jaltest CV voor vrachtwagens, autobussen, trailers en bestelwagens, en Jaltest OHW voor terrein- en bouwmachines. De multipinkit 70002001 bevat twintig multipins, de aansluitkabel JTP101 en de voedingskabels voor accu en sigarettenaansteker. De diagnose zelf doet de Jaltest-software op een Windows-pc.

PLUSPUNTEN

✔Eén set hardware voor twee softwaremodules: Dezelfde koffer werkt onder Jaltest CV voor bedrijfsvoertuigen en Jaltest OHW voor terrein- en bouwmachines.
✔Met de twintig multipins (JTP01 t/m JTP10 in blauw en geel) en de aansluitkabel JTP101 komt u ook binnen op een connector waarvoor geen kant-en-klare kabel bestaat.
✔Met de JDC213.9 sluit u direct aan op de 16-pins OBD2-aansluiting, de standaard op vrachtwagens en autobussen vanaf Euro IV.
✔De verlengkabel JDC100 van 100 cm houdt de Jaltest Link V9 uit de weg terwijl u onder het dashboard of bij de motor werkt.

AANDACHTSPUNTEN

✕Er zitten geen merkspecifieke verloopkabels in de koffer. Voor de eigen diagnoseaansluiting van een merk heeft u losse JDC-kabels of een kabelset nodig.
✕De hardware stelt zelf geen diagnose. U heeft de Jaltest-software met een licentie voor Jaltest CV of Jaltest OHW op een Windows-pc nodig.
✕De compacte koffer biedt naast deze set plaats aan ongeveer twaalf kabels; voor een grotere kabelverzameling is hij te klein.
✕Werkt u ook aan landbouwmachines, intern transport of vaartuigen, dan horen daar de kits 70001060, 70301001 en 70001053 bij.

Toepassingen en functionaliteiten

Deze kit verbindt een Windows-pc met Jaltest-software met de regeleenheden van vrachtwagens, autobussen, trailers, bestelwagens en bouwmachines. De Jaltest Link V9 zet het signaal van het voertuig door naar de pc; de kabels bepalen waar u binnenkomt, op de 16-pins OBD2-aansluiting of via de multipins op een afwijkende connector.

Wat er in de koffer zit

  • Link V9 (70001015): Interface, DB26 en USB-C.
  • Multipin Kit (70002001): Multipins en voeding.
  • JDC213.9: DB26 naar 16-pins OBD2.
  • JDC107.9B: Link V9 naar USB-C.
  • JDC100: Verlengkabel, 100 cm.
  • 70003015: Compacte koffer.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Live data: Volgen tijdens het werk.
  • Componenten: Kleppen en relais aansturen.
  • Multipins: Afwijkende connector aanprikken.
  • Voeding: Spanning naar de interface.

Zo gebruikt u hem

  1. Software starten: Open Jaltest op de Windows-pc.
  2. Link koppelen: Verbind de Link V9 via de JDC107.9B.
  3. Kabel kiezen: Neem de JDC213.9 of de multipins.
  4. Aansluiten: Sluit aan, zo nodig via de JDC100.
  5. Uitlezen: Kies merk en model in Jaltest CV of OHW.

Compatibele voertuigen en toepassingen

Bepalend is de softwaremodule, niet de koffer. Deze hardware werkt onder Jaltest CV en onder Jaltest OHW. Welke voertuigen en machines u kunt uitlezen, hangt af van de module die u gebruikt; op een merkeigen connector komen de multipins of een losse JDC-kabel van pas.

Jaltest CV (bedrijfsvoertuigen):

  • Vrachtwagens: Trekkers en bakwagens.
  • Autobussen: Stads-, streek- en touringcars.
  • Trailers en opleggers: Rem- en luchtveringssystemen.
  • Lichte bedrijfsvoertuigen: Bestelwagens en pick-ups.

Jaltest OHW (terrein- en bouwmachines):

  • Zwaar materieel: Graafmachines, kranen en dumpers.
  • Compact materieel: Minigravers, schrankladers en wielladers.
  • Stationaire motoren: Aggregaten en pompsets.
  • Veegmachines en wegonderhoud: Via de aparte module 29348.
💡
Goed om te weten: De compacte hardwarekoffers van Jaltest gebruiken allemaal dezelfde Compact Hardcase 70003015 en zien er van buiten hetzelfde uit. Deze CV/OHW-uitvoering herkent u aan de multipinkit 70002001. Kies de koffer die bij uw werk hoort: 70001052 voor bedrijfsvoertuigen en grondverzet, 70001060 voor landbouw, 70301001 voor intern transport en 70001053 voor vaartuigen.

Verpakkingsinhoud

  • 1x Jaltest Link V9 interface (70001015)
  • 1x Multipin Kit (70002001)
  • 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
  • 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
  • 1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
  • 1x Jaltest (70003015) | Compact Hardcase

Technische Spezifikationen

Allgemein

Der Hersteller des Diagnosesets. So wissen Sie, welche Software und welche Teile dazu passen.Marke
Jaltest (Cojali)
Um welche Art von Produkt es sich handelt, zum Beispiel ein komplettes Hardwareset zum Auslesen von Fahrzeugen.Setart
Hardwareset für die Fahrzeugdiagnose
Für welche Fahrzeuge und Maschinen das Set gedacht ist. Wählen Sie das Set, das zu den Reparaturen in Ihrer Werkstatt passt.Fahrzeugarten
  • Nutzfahrzeuge
  • Baumaschinen

Inhalt

Wie viele Einzelteile im Set enthalten sind, etwa Schnittstelle, Kabel und Koffer.Anzahl der Teile
6 Teile
Wie lang das mitgelieferte Verlängerungskabel ist. Mit einem längeren Kabel erreichen Sie den Anschluss in großen Fahrzeugen leichter.Länge des Verlängerungskabels
100 cm
Ob ein Kabel zur separaten Stromversorgung der Schnittstelle enthalten ist, praktisch, wenn das Fahrzeug selbst keine Spannung liefert.Separates Netzkabel

Koffer

Länge, Breite und Höhe des Aufbewahrungskoffers. Hilfreich, um zu prüfen, ob er in Ihre Werkstatt oder Ihren Servicewagen passt.Abmessungen des Koffers
505 x 381 x 146 mm
In welcher Art von Koffer das Set geliefert und aufbewahrt wird.Kofferart
Kompakter Koffer
Referenznummer
70.001.052

Weitere Spezifikationen

Inhoud
Jaltest Link V9 (70001015), Multipin Kit 70002001, JDC213.9, JDC107.9B, JDC100, koffer 70003015
Interface
Jaltest Link V9, 26-pins DB26 naar de kabel, USB-C naar de pc
Multipinkit
70002001: Twintig multipins JTP01 t/m JTP10, JTP101, JDC10AM2, JDC20AM2
Nodig om te gebruiken
Jaltest-software met licentie voor Jaltest CV of Jaltest OHW, Windows-pc
Toepassing
Bedrijfsvoertuigen (CV) en terrein- en bouwmachines (OHW)
Onderdeel van
De uitleesapparaten CV, OHW, Vrachtwagen, Autobus, Trailer, LCV en Veegmachines
