Jaltest  |  SKU: JDCM850 / 3.55

Jaltest (JDCM850) | Cummins (ECU) 4+50-polig – 16-polig OBD2 Adapterkabel | Nutzfahrzeug

€284,95 inkl.
€235,50 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

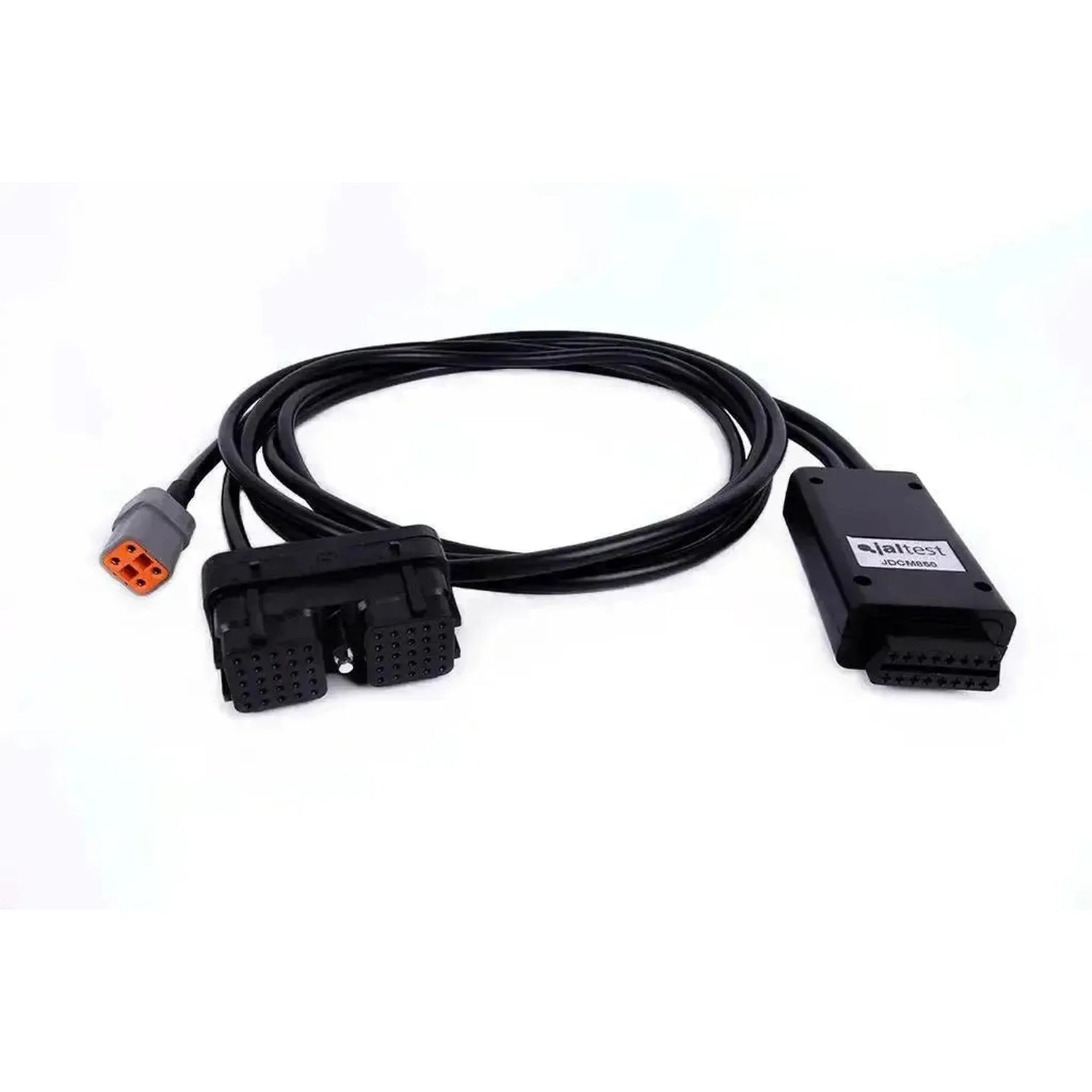

Das Jaltest JDCM850 Cummins 4+50-polige auf 16-polige OBD2 Adapterkabel ist ein spezielles Diagnosekabel, das für die direkte Kommunikation mit der Cummins CM850 Motorsteuerung (ECM) entwickelt wurde. Dieser Adapter ermöglicht es Diagnosetechnikern, die Motorsteuerung von Nutzfahrzeugen außerhalb der Standardfahrzeugverkabelung auszulesen und zu konfigurieren. Das Kabel verfügt über einen 16-poligen OBD2-Anschluss an der Schnittstellenseite und einen modell-spezifischen 4+50-poligen Stecker, der direkt an die Pins der Cummins-ECU angeschlossen wird. Diese Art der Verbindung wird hauptsächlich für Bench-Testing, das Flashen von Komponenten oder die Isolierung von Netzwerkstörungen im CAN-Bus-Netzwerk des jeweiligen Fahrzeugs eingesetzt.

Bei Verwendung fungiert dieses insulation harness als physische Brücke zwischen der Diagnose-Schnittstelle und der abgekoppelten Motorsteuerung. Durch den direkten Anschluss der ECU umgeht der Techniker den internen Kabelbaum des Lkw oder der Maschine, wodurch Kommunikationsprobleme, die durch Kabelbrüche oder Kurzschlüsse im Chassis verursacht werden, direkt ausgeschlossen sind. Das Kabel liefert die benötigte Versorgungsspannung und Masseverbindungen direkt an die richtigen Pins des ECM, während die Datenleitungen das Diagnosesignal ungehindert übertragen. Dies garantiert eine stabile Datenübertragung während kritischer Vorgänge wie Software-Updates und Parametrierung einer ausgebauten Steuerung.

VORTEILE

✔ Ermöglicht direktes Bench-Testing der Motorsteuerung ohne Fahrzeug.
✔ Schließt Kommunikationsstörungen durch einen defekten Fahrzeugkabelbaum vollständig aus.
✔ Bietet eine sichere und stabile Verbindung zum Flashen des ECM.

WICHTIGE HINWEISE

✕ Nur kompatibel mit der spezifischen Cummins CM850 Motorsteuerung.
✕ Erfordert physischen Zugang zur Hardware und das Abkoppeln der Hauptfahrzeugstecker.

Anwendungen und Funktionen

Dieses spezielle Adapterkabel bietet verschiedene technische Anwendungen zur Diagnose und Programmierung von Cummins-Motormanagementsystemen außerhalb der Standardfahrzeuginfrastruktur.

  • Fehlerdiagnose über Isolierung: Verbindet die Diagnose-Schnittstelle direkt mit der Motorsteuerung, um Kommunikationsfehler oder Stromausfälle, verursacht durch einen defekten Kabelbaum im Fahrzeug, auszuschließen.
  • Bench-Test-Funktionalität: Ermöglicht es, eine ausgebauten ECU auf einer Werkbank mit der richtigen Spannung zu versorgen, um aktuelle Fehlercodes auszulesen oder Reparaturen zu überprüfen.
  • Software- und Kalibrierungsupdates: Bietet eine unterbrechungsfreie Datenverbindung, die erforderlich ist, um neue Steuerungssoftware oder Kalibrierungsdaten sicher in den Flashspeicher der Steuergeräte zu schreiben.

Besondere Funktionen und Möglichkeiten

Der JDCM850 ist technisch so konstruiert, dass das komplexe System des Fahrzeugherstellers sicher in einen praktikablen Diagnoseanschluss übersetzt wird.

  • Integrierte Pin-Belegung (Isolationskabelbaum): Das Kabel verteilt das komplexe 4+50-polige Layout der Cummins ECU präzise auf die richtigen Kommunikations-, Versorgungs- und Massepins der Diagnoseausrüstung.
  • OBD2-Standardisierung: Wandelt den modell-spezifischen Steuergeräteanschluss in einen standardisierten J1962 16-poligen OBD2-Anschluss um, wodurch die Verbindung mit dem Jaltest Link V9 (oder vergleichbarer Hardware) nahtlos erfolgt.

Lieferumfang

  • 1x Jaltest JDCM850 Cummins CM850 Isolationskabelbaum
💡
Gut zu wissen: Stellen Sie bei einem Bench-Test sicher, dass die Stromversorgung der Diagnose-Schnittstelle stabil ist und auf die korrekte Betriebsspannung (12V oder 24V) des jeweiligen Cummins-Systems abgestimmt ist, um Schäden am Modul zu vermeiden.

Technische Spezifikationen

Spezifikation Beschreibung
Produktmarke Jaltest
Produktmodell JDCM850
Kabeltyp Isolationskabelbaum / Direkte ECU-Leitung
Anschluss Fahrzeugseite Cummins 4+50-poliger Stecker
Anschluss Schnittstellenseite 16-poliger OBD2 (J1962 Buchse)
ECU-Kompatibilität Cummins ECM CM850
Fahrzeuganwendung Nutzfahrzeuge und schwere Maschinen
