Jaltest Marine (Voll) Diagnosegerät

Das Jaltest Marine-Modul mit Voll-Lizenz ist die umfassendste Multi-Marken- und Multi-System-Diagnoseplattform für den maritimen Bereich. Diese Lizenz deckt das gesamte Spektrum moderner Wassersportanwendungen ab: Innenbordmotoren, Außenbordmotoren, Jetskis (PWC) und maritime Generatoren. Das System besteht aus zwei Hauptelementen: der robusten, wasserfesten und kabellosen Jaltest Link VCI (Vehicle Communication Interface) und der umfangreichen Jaltest SOFT Marine-Diagnosesoftware.

Die Stärke von Jaltest liegt in der Integration von Diagnose, technischen Informationen und Reparaturanleitungen in einer einzigen Plattform. Vom Analysieren einer Störung im Kraftstoffsystem bis zum Programmieren von Schlüsseln (D.E.S.S.), dem Kalibrieren von Getrieben oder dem Zurücksetzen von Serviceintervallen – Jaltest Marine begleitet den Techniker bei jedem Schritt. Dank der breiten Markenabdeckung und tiefgehenden Systemzugriffe ist diese Plattform unverzichtbar für jede professionelle Wassersportwerkstatt, Marina oder Servicehändler, die an vielfältigen maritimen Systemen arbeitet.

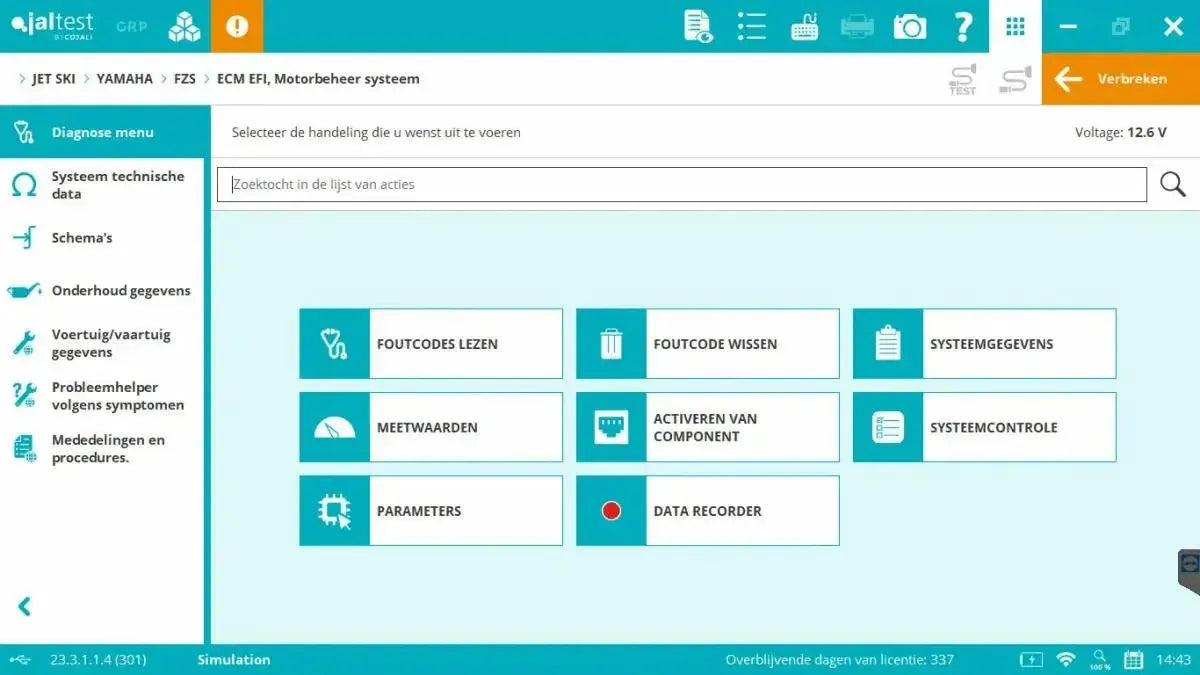

Diagnosefunktionen:

Die Jaltest Marine Voll-Lizenz bietet umfassende Diagnose auf OE-Niveau für alle elektronischen Systeme in Innenbord- und Außenbordmotoren, Jetskis (PWC) und maritimen Generatoren. Dank der breiten Markenunterstützung und tiefgehenden Systemzugriffe können Störungen schnell und präzise erkannt und behoben werden.

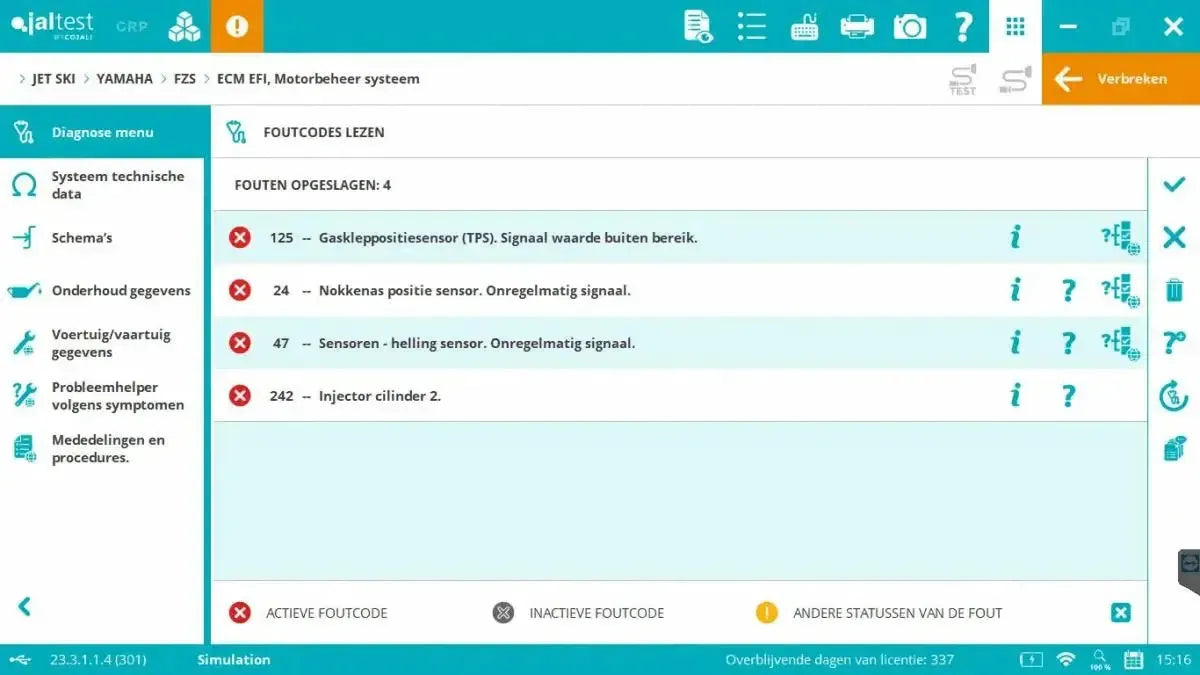

• Fehlercodes lesen und löschen: Erkennt aktive, inaktive und permanente Fehlercodes pro ECU oder Teilsystem mit klaren Fehlerbeschreibungen. Nach der Durchführung einer Reparatur können die Fehlercodes direkt gelöscht werden.
• Live-Datenüberwachung: Echtzeitanzeige von Sensorwerten und Systemparametern, wie Motordrehzahl, Turboladedruck, Öldruck, Trimmanwinkel, Kraftstoffdruck und iBR-Status. Werte können numerisch, als Messanzeigen oder in interaktiven Grafiken dargestellt werden. Der Benutzer kann eine benutzerdefinierte Liste selbst zusammenstellen.
• Aktuatortests: Direkte Ansteuerung von Komponenten wie Injektoren, der Kraftstoffpumpe, dem Trim/Tilt-Motor und Systemen wie iBR (Sea-Doo) oder RiDE (Yamaha) zur Überprüfung der korrekten Funktion unter dynamischen Bedingungen.
• System- und ECU-Informationen: Bietet direkten Zugriff auf die Identifikationsdaten der Steuergeräte, einschließlich Teilenummer, Softwareversion, Seriennummer und die Gesamtbetriebsstunden – essenziell für Wartung, Garantie und Protokollverwaltung.

Wartungs-, Service- & Kalibrierfunktionen:

Die Jaltest Marine Voll-Lizenz bietet ein außergewöhnlich breites und tiefgehendes Paket an Wartungs-, Service- und Kalibrierungsverfahren. Diese Funktionen sind gleichwertig mit – und in vielen Fällen umfangreicher als – die originalen Händlerdiagnosesysteme. Techniker können damit vollständige Diagnose- und Wartungsaufgaben durchführen, unabhängig vom Typ des maritimen Antriebs- oder Hilfssystems.

Innenbordmotoren & Generatoren

Motorwartung und -service:

• DPF-Service: Erzwingen der Regeneration starten und Zurücksetzen von Ruß- und Aschewerten nach Reinigung oder Austausch.
• Injektor-Codierung: Einlernen von Kalibrierungscodes der Injektoren für korrekte Kraftstoffeinspritzung.
• Systemkontrollen: Durchführung von Zylinderabschaltung, Kompressionstests und anderen Motortests.

Systemkalibrierungen:

• Getriebekalibrierung: Kalibrieren von elektronisch gesteuerten Getrieben und Kupplungen.
• Joystick- und Steuerungskalibrierung: Einlernen und Einstellen von elektronischen Steuerungssystemen, wie Volvo Penta IPS.
• Sensorkalibrierung: Kalibrierung von Sensoren wie Turboladedruck, Öldruck und Kühlmitteltemperatur.

Allgemeine Serviceverfahren:

• Öl- und Serviceintervall zurücksetzen: Zurücksetzen der Wartungsanzeige basierend auf Betriebsstunden.
• Winterfest machen & Konservierung: Geführtes Verfahren für Winterlagerung, einschließlich Kühl- und Kraftstoffsystem.
• Kraftstoffsystem entlüften: Entfernen von Luft aus dem Kraftstoffsystem nach Filterwechsel.

Außenbordmotoren

Motorwartung und -service:

• Zylinderabschaltungstest: Fehlerisolierung durch individuelles Abschalten von Zylindern.
• Leerlaufdrehzahl-Anpassung: Anpassung der Drehzahl, z. B. für Trolling-Anwendungen.

Systemkalibrierungen:

• Drosselklappenpositionssensor (TPS) Kalibrierung: Sorgt für eine präzise Gasgriffreaktion.
• Trim/Tilt-Sensorkalibrierung: Neukalibrierung des Sensors für Motorwinkelanzeige und Steuerung.

Allgemeine Serviceverfahren:

• Zurücksetzen der Service-Stunden: Zurücksetzen des Wartungszählers auf Null.
• Zurücksetzen der Motorparameter: Wiederherstellung der adaptiven Lernwerte auf Werkseinstellungen.

Jetskis (PWC – Personal Watercraft)

Schlüsselverwaltung (D.E.S.S.):

• Schlüssel programmieren: Hinzufügen, Entfernen und Verwalten von D.E.S.S.-Schlüsseln für Sea-Doo.
• Schlüsseltypen einstellen: Konfiguration als normal, Lern (begrenzt) oder Miete.

Systemkalibrierungen:

• iBR / RiDE-Systemkalibrierung: Kalibrierung des intelligenten Brems- und Rückfahrsystems von Sea-Doo (iBR) oder Yamaha (RiDE).
• Lenkungskalibrierung: Einlernen des Lenkwinkelsensors, essentiell für die Funktion von iBR/RiDE.
• TPS-Kalibrierung: Kalibrierung des Drosselklappenpositionssensors für eine präzise Beschleunigungssteuerung.

Fortschrittliche Diagnose & technische Informationen:

Die wahre Stärke der Jaltest Marine Voll-Lizenz liegt in der direkten Integration von spezialisierter technischer Information in die Diagnosesoftware. Dadurch wird das System mehr als ein Fehlercodeleser – es wird ein vollwertiger technischer Werkstattpartner für die professionelle Wassersportbranche.

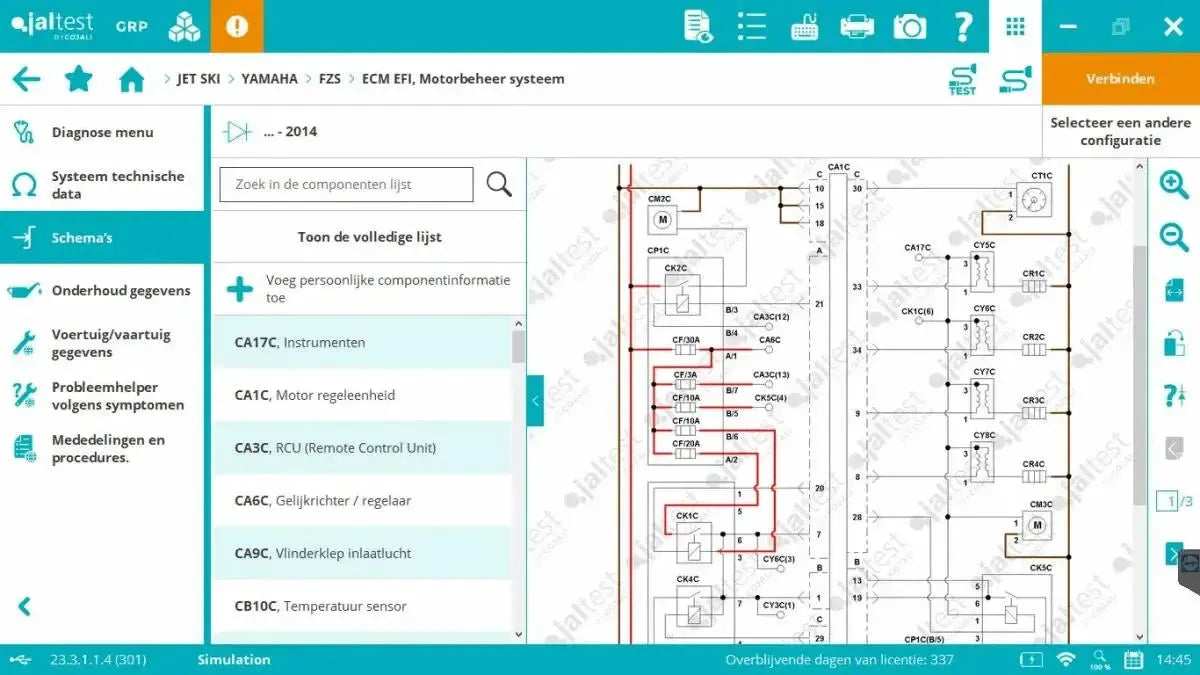

• Interaktive elektrische Schaltpläne: Jaltest bietet vollständige, dynamische Schaltpläne für das Motorsystem und die elektrische Anlage. Komponenten wie Sicherungen, Masseanschlüsse, Sensoren, Steuergeräte und Verkabelung sind anklickbar. Pro Element werden angezeigt:
  • Pinbelegungen von Steckverbindern
  • Testverfahren und Messungen

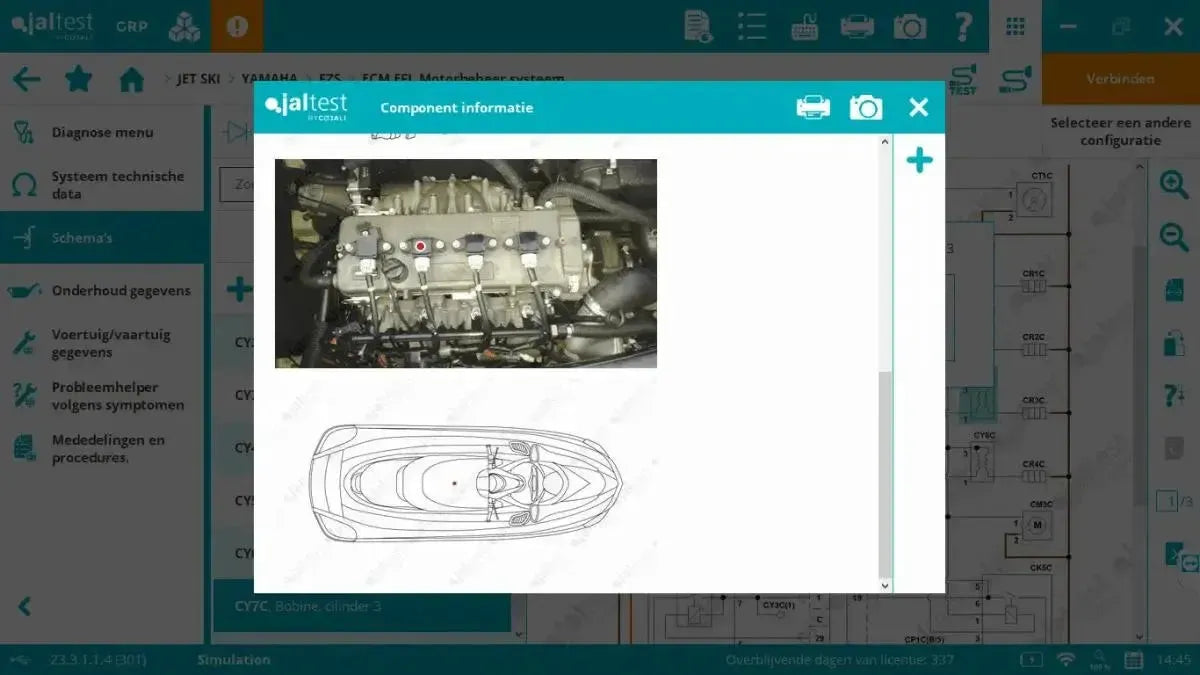

  • Komponentenfotos und -standorte
  • Nennwerte (Widerstand, Spannung, Strom)
• Motorspezifische technische Daten: Jaltest enthält eine umfangreiche digitale Wissensdatenbank mit motorspezifischen Informationen, darunter:
  • Anzugsmomente für Zündkerzen, Zylinderköpfe, Getriebegehäuse usw.
  • Einstelldaten für Ventilspiel, Gaskabel, Zündzeitpunkt, Leerlaufdrehzahl

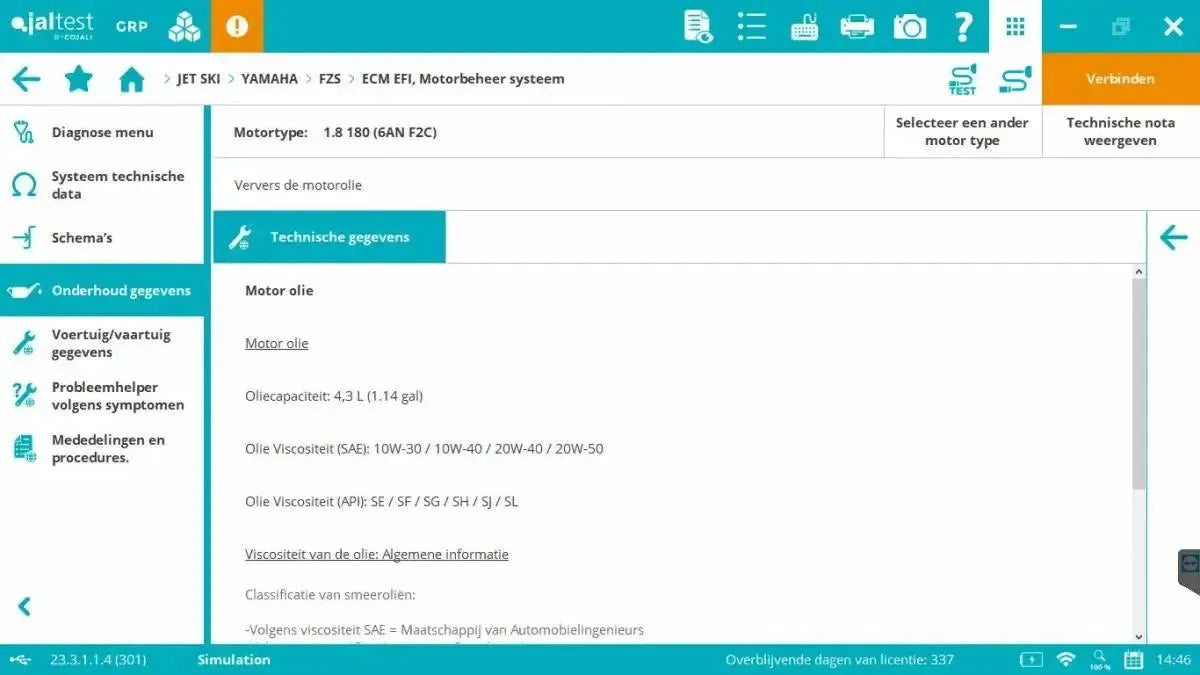

  • Flüssigkeitsspezifikationen für Motoröl, Getriebeöl, Kühlmittel, AdBlue usw.

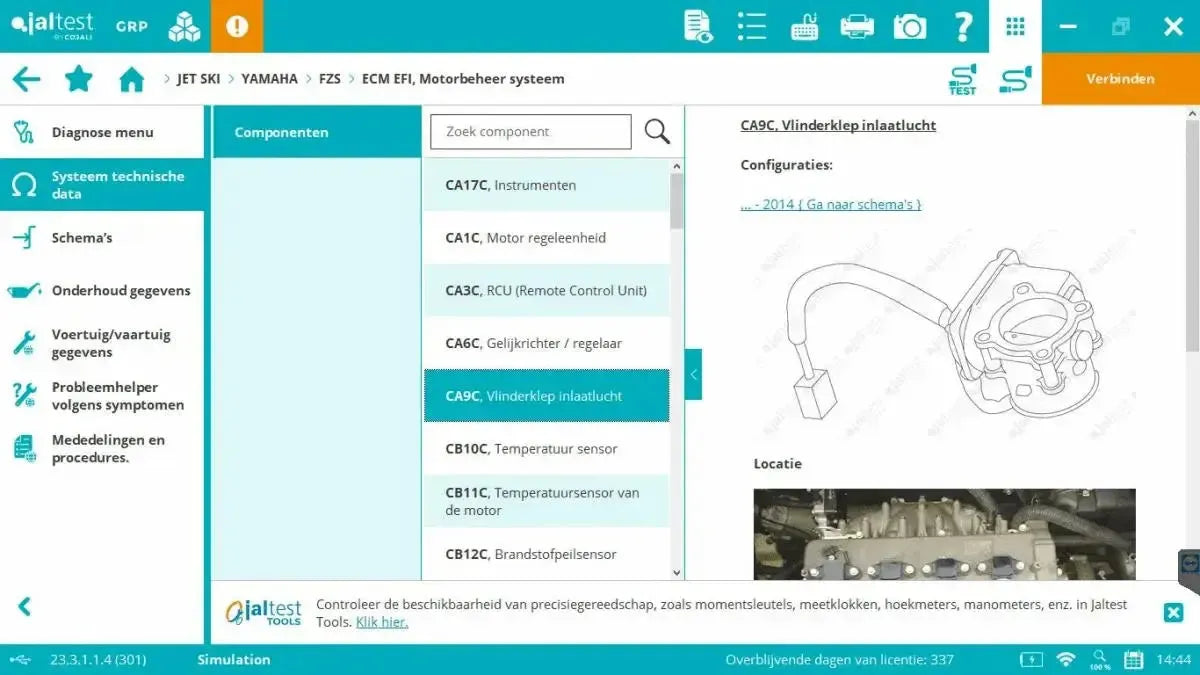

  • Komponentendaten mit technischen Spezifikationen von Sensoren, Aktuatoren, Relais und Steuergeräten
• Reparaturanleitungen pro Fehlercode: Für jeden erkannten Fehlercode erstellt Jaltest eine schrittweise Reparaturanleitung, einschließlich Kabelbaumprüfung, Komponententest und vorgeschlagene Lösung – zugeschnitten auf die genaue Marke und das Modell.
• Symptom-basierte Diagnose: Auch ohne Fehlercodes kann die Diagnose auf Basis von Beschwerden gestartet werden, wie “Motor startet nicht”, “keine Leistung” oder “Überhitzung”. Jaltest führt den Techniker durch ein geführtes Verfahren mit Ursachenlogik.
• Technische Bulletins & Verfahren: Direkter Zugriff auf von Jaltest herausgegebene technische Bulletins zu häufigen Störungen, wiederkehrenden Fehlern und Reparaturempfehlungen je nach Motorhersteller.
• Wartungsdaten: Automatisch generierte, herstellerspezifische Wartungspläne basierend auf Betriebsstunden. Einschließlich Anleitungen zum Austausch von beispielsweise Filtern, Impellern, Keilriemen, Thermostaten und Anoden.
• Serviceverfahren: Klare, schrittweise Anleitungen zur Durchführung von Wartungen, einschließlich Teilelisten, Anzugsmomenten, Mengen und Spezifikationen.

Unterstützte Fahrzeugmarken:

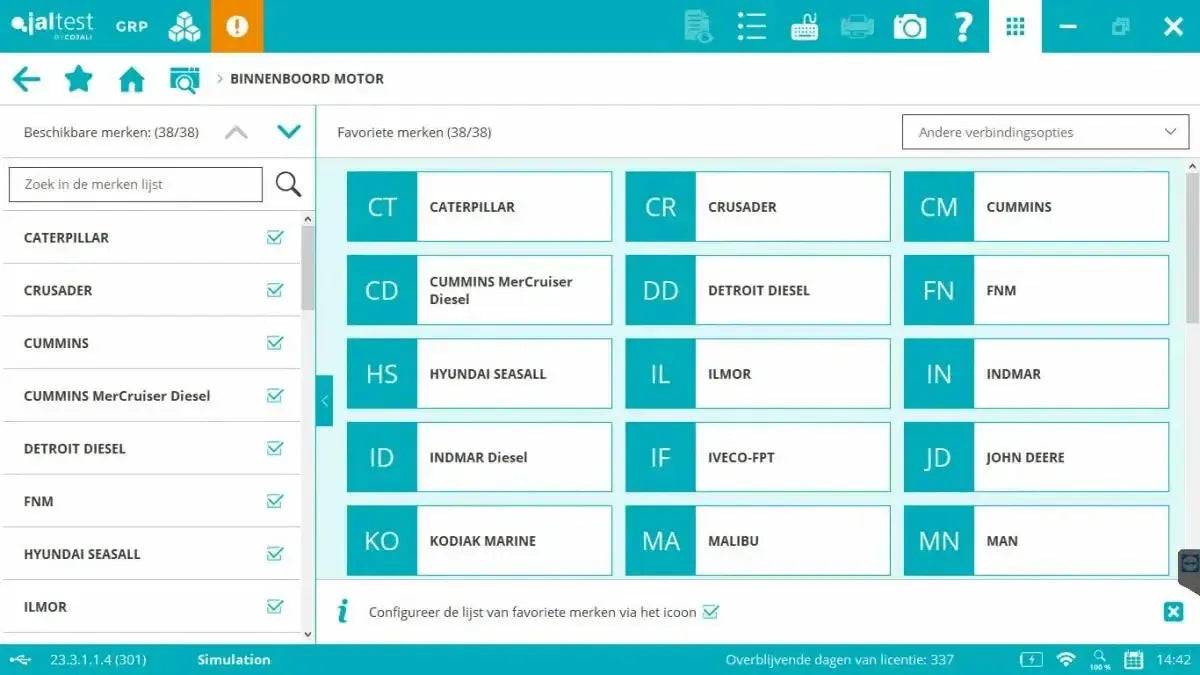

• Innenbordmotoren: Caterpillar, Crusader, Cummins, Cummins MerCruiser Diesel, Detroit Diesel, FNM, Hyundai Seasall, Ilmor, Indmar, Indmar Diesel, Iveco-FPT, John Deere, Kodiak Marine, Malibu, MAN, Marine Power, Mercury Diesel, Mercury MerCruiser, Mercury Racing, MTU, OMC, OMC Diesel, Panther Airboats, PCM, Rotax, Scania, Scarab, Sea-Doo (BRP), Steyr, Toyota Marine, Vetus, VM Motori, Volkswagen, Volvo Penta, Volvo Penta Benzin, Weber, Yamaha, Yanmar
• Außenbordmotoren: Evinrude, Hidea, Honda, Johnson, Mariner, Mercury, Mercury Racing, Nissan, Yamaha, Vanguard Power, Tohatsu, Suzuki, Seven Marine, Selva, Parsun
• Verbrandungsmotoren: Caterpillar, Cummins, Detroit Diesel-MBE, Deutz, Doosan, Hatz, Himoinsa, Hino, Isuzu, Iveco-FPT, JCB, John Deere, Kohler, Kubota, Liebherr, MAN, Mercedes-Benz, Mitsubishi, MTU, Perkins, Scania, Shibaura, Sisu, Steyr, VM Motori, Volvo Penta, Yanmar
• Jetskis: Yamaha, Sea-Doo (BRP), Kawasaki, HSR-Benelli, Honda

Lieferumfang:

• Jaltest Link V9 Schnittstelle
• Jaltest 15 Pins DB15 - 16 Pins OBD2 Adapterstecker
• Jaltest 26 Pins DB26 Verlängerungskabel
• Jaltest USB-A - USB-B
• Jaltest Multipin-Kit
• Jaltest Aufbewahrungskoffer (Compact)
• Jaltest Sigarettenanzünder Adapterkabel

Lizenzinformationen:

Die Jaltest Marine Full-Lizenz basiert auf einer jährlichen Softwarelizenz. Diese Lizenz bietet vollen Zugriff auf alle Diagnose-, Wartungs- und Kalibrierungsfunktionen im gesamten maritimen Bereich: Innenbordmotoren, Außenbordmotoren, Jetskis (PWC) und maritime Generatoren. Die Lizenz ist für den professionellen Einsatz in Yachthäfen, Wassersportwerkstätten und Servicebetrieben geeignet.

Die Lizenz umfasst:

• Drei große Software-Updates pro Jahr mit neuen Funktionen, verbesserter Abdeckung für Motoren und Systeme führender Marken wie Mercury, Yamaha, Volvo Penta, Sea-Doo, Suzuki, Honda und andere.
• Zugang zum technischen Support, einschließlich Hilfe bei Softwareaktivierung, Fehlercodeanalyse, Updateverfahren und Interpretation von Parametern.

Modulare Struktur:

Die Jaltest-Software ist modular erweiterbar. Neben der vollständigen Marine Full-Lizenz können auch Lizenzen für andere Fahrzeugkategorien aktiviert werden, wie z. B.:

• Kommerzielle Fahrzeuge (CV)

• Landwirtschaftsfahrzeuge (AGV)
• Off-Highway-Maschinen (OHW)
• Material Handling Equipment (MHE)

Technische Spezifikationen
