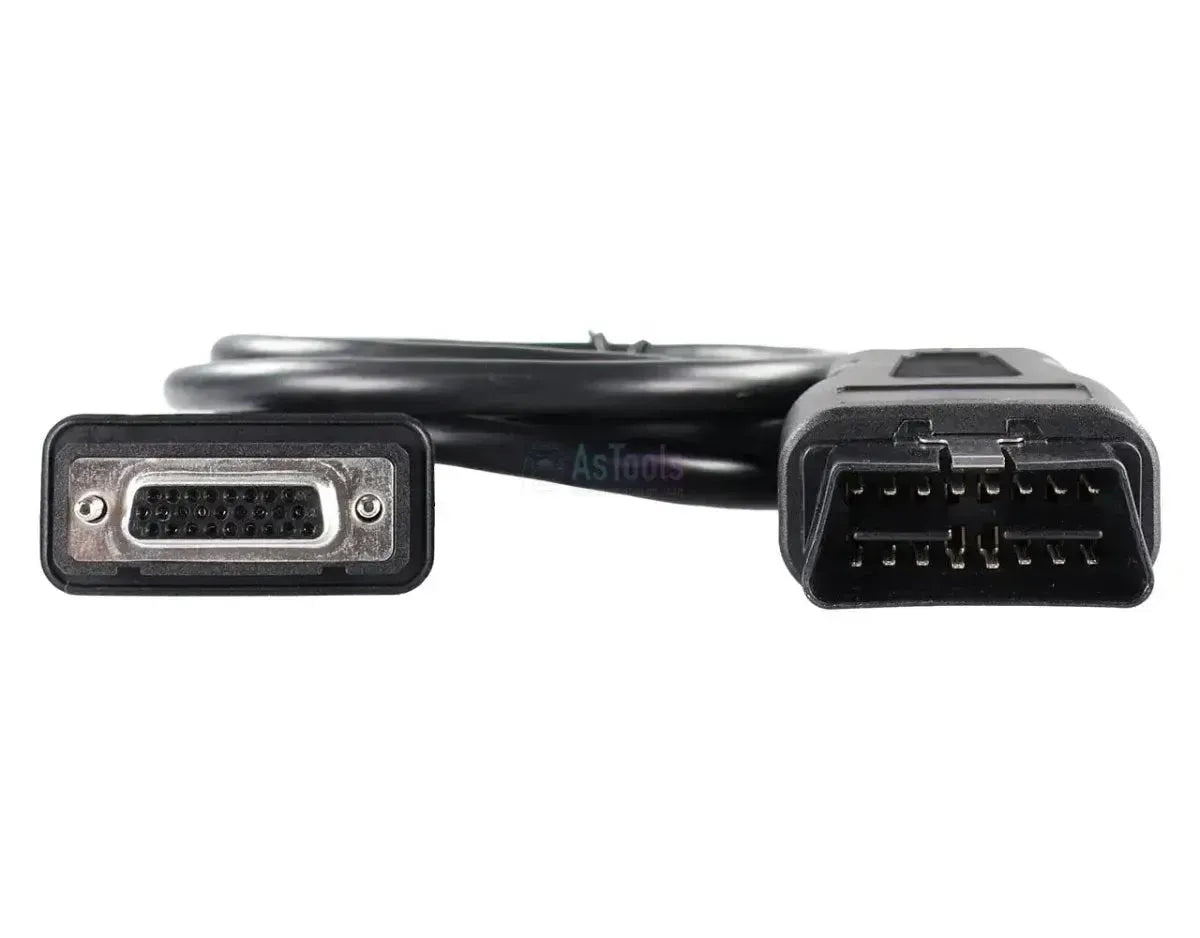

Das Jaltest JDC213.9 ist das Hauptkabel des Jaltest Link V9. Es verbindet den 26-poligen DB26-Anschluss (SubD-26) der Schnittstelle mit einem 16-poligen OBD2-Stecker. Mit einer Länge von 147,5-152,5 cm bleibt der Stecker im Fahrzeug, während Sie den Link während des Auslesens ablegen.
Mit diesem Kabel liest die Jaltest-Gerätetechnik Fahrzeuge mit einem üblichen 16-poligen OBD2-Anschluss direkt aus. Darüber hinaus ist es das Bindeglied zwischen dem Link und allen Jaltest-Adapterkabeln, die schnittstellenseitig in 16-poligem OBD2 enden. Welche Steuergeräte Sie erreichen, bestimmen das Fahrzeug und Ihre Lizenz. Das Kabel ist mit jedem aktiven Jaltest-Modul nutzbar (CV, AGV, OHW, MHE, Marine und GSE).
PLUSPUNKTE
HINWEISE
Anwendungen und Funktionen
Dieses Kabel führt die 16-polige OBD2-Seite zum DB26-Anschluss des Link V9. Welche Systeme Sie erreichen, bestimmen das Fahrzeug und Ihre Lizenz.
Ansprechbare Steuergeräte
- OBD2-Anschluss: Je nach Fahrzeug und Lizenz.
- Adapterkabel: Systeme hinter dem Adapterkabel.
- Abdeckung: Abhängig von Ihrer Lizenz.
Was Sie tun können
- Fehlercodes: Auslesen und Löschen je System.
- Messwerte: Live-Verlauf als Zahlen und Diagramm.
- Komponenten: Aktoren ansteuern und testen.
- Kalibrierungen: Wo Jaltest ein Verfahren anbietet.
So verwenden Sie es
- Link anschließen: Stecken Sie den DB26-Stecker in den Link V9.
- Anschluss suchen: Suchen Sie den 16-poligen OBD2-Anschluss.
- Fahrzeug anbinden: Stecken Sie den OBD2-Stecker oder ein Adapterkabel ein.
- Zündung einschalten: Schalten Sie die Zündung ein.
- Auslesen: Wählen Sie in Jaltest die Marke und das Modell.
Kompatible Geräte und Anwendungen
Maßgeblich ist der Anschluss, nicht die Fahrzeugmarke. Dieses Hauptkabel gehört zur Schnittstelle und verbindet den 26-poligen DB26-Anschluss des Jaltest Link V9 mit der 16-poligen OBD2-Seite.
Schnittstelle:
- Jaltest Link V9: Über den 26-poligen DB26-Anschluss.
Anwendungen:
- Fahrzeuge mit OBD2: Ein 16-poliger OBD2-Anschluss, in jedem Segment.
- Jaltest-Adapterkabel: Alle Kabel, die schnittstellenseitig in 16-poligem OBD2 enden.
Lieferumfang
- 1x Jaltest (JDC213.9) | Link V9 26-polig DB26 – 16-polig OBD2 Adapterkabel | Schnittstelle
Technische Spezifikationen
Allgemein
- Die Marke des Kabels. Ein Kabel derselben Marke wie Ihr Diagnosegerät passt in der Regel ohne Probleme.Marke
- Jaltest
- Um welche Art von Kabel es sich handelt: ein Hauptkabel zum Fahrzeug, ein Verlängerungskabel oder ein Kabel zum Computer.Kabeltyp
- Hauptkabel
- Mit welchem Diagnosegerät oder welcher Schnittstelle das Kabel funktioniert. Bitte prüfen Sie dies, da nicht jedes Kabel zu jedem Gerät passt.Geeignet für Gerät
- Jaltest Link V9
- Für welche Fahrzeug- und Maschinenarten Sie das Kabel mit Jaltest nutzen können, etwa Lkw, Landwirtschaft oder Boote.Jaltest-Module
- Lkw und Anhänger
- Landwirtschaft
- Baumaschinen
- Gabelstapler
- Marine
- Flughafentechnik
Anschlüsse
- Der Stecker, der in Ihr Diagnosegerät oder Ihre Schnittstelle gesteckt wird. Er muss zum Anschluss Ihres Geräts passen.Anschluss Geräteseite
- DB26 26-polig
- Der Stecker auf der anderen Seite, der in das Fahrzeug oder ein weiteres Kabel gesteckt wird. So erkennen Sie, an welchen Anschluss Sie es anschließen können.Anschluss Fahrzeugseite
- OBD2 16-polig
Maße und Gewicht
- Referenznummer
- JDC213.9
Weitere Spezifikationen
- Anwendung
- Verbindung zwischen Jaltest Link V9 und der 16-poligen OBD2-Seite
- Steuergeräte
- Die Steuergeräte hinter dem 16-poligen OBD2-Anschluss, je nach Fahrzeug und Lizenz
- Kabellänge
- 147,5-152,5 cm (Angabe Jaltest-Katalog)
- Jaltest-Modul
- Nicht modulgebunden, verwendbar unter jedem aktiven Jaltest-Modul
