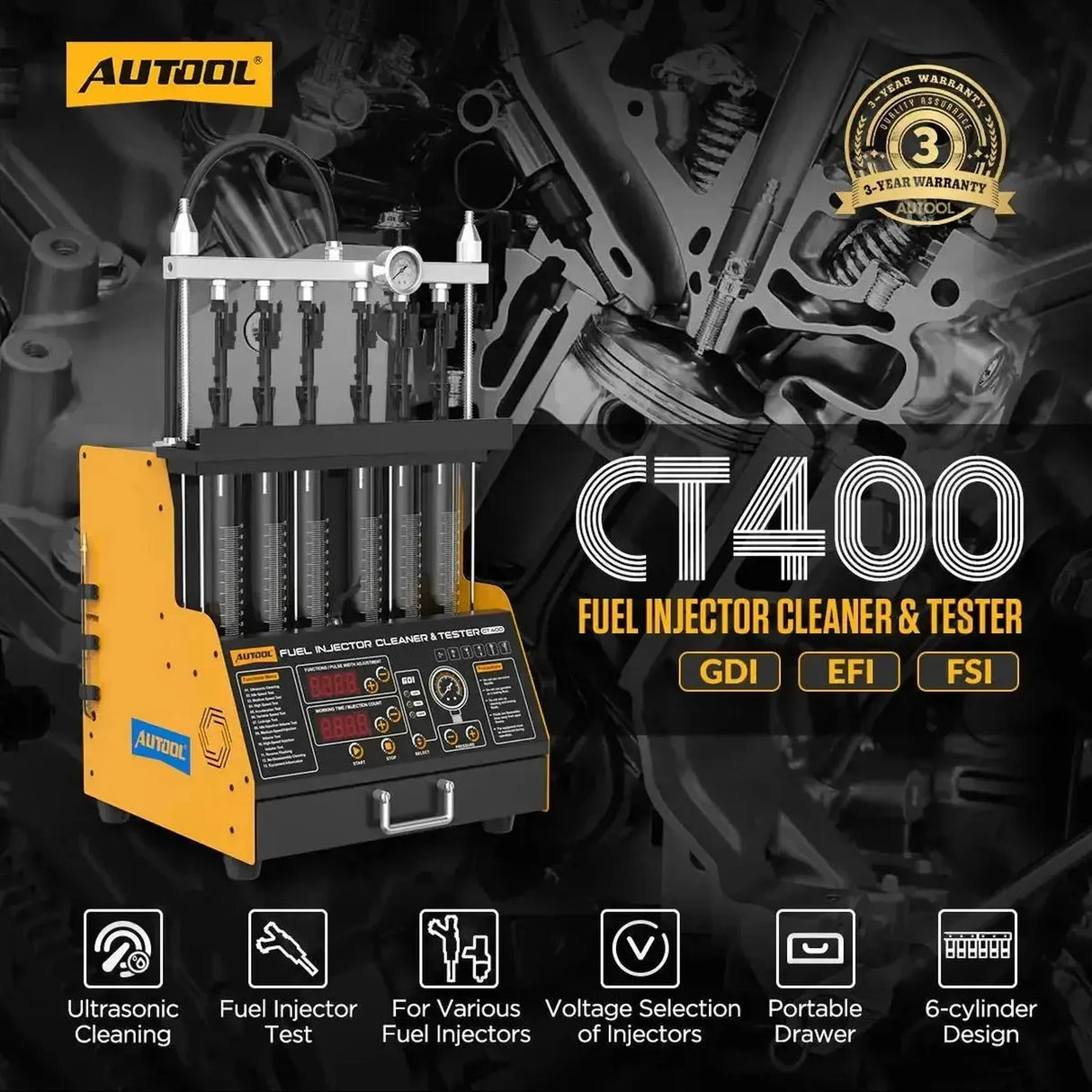

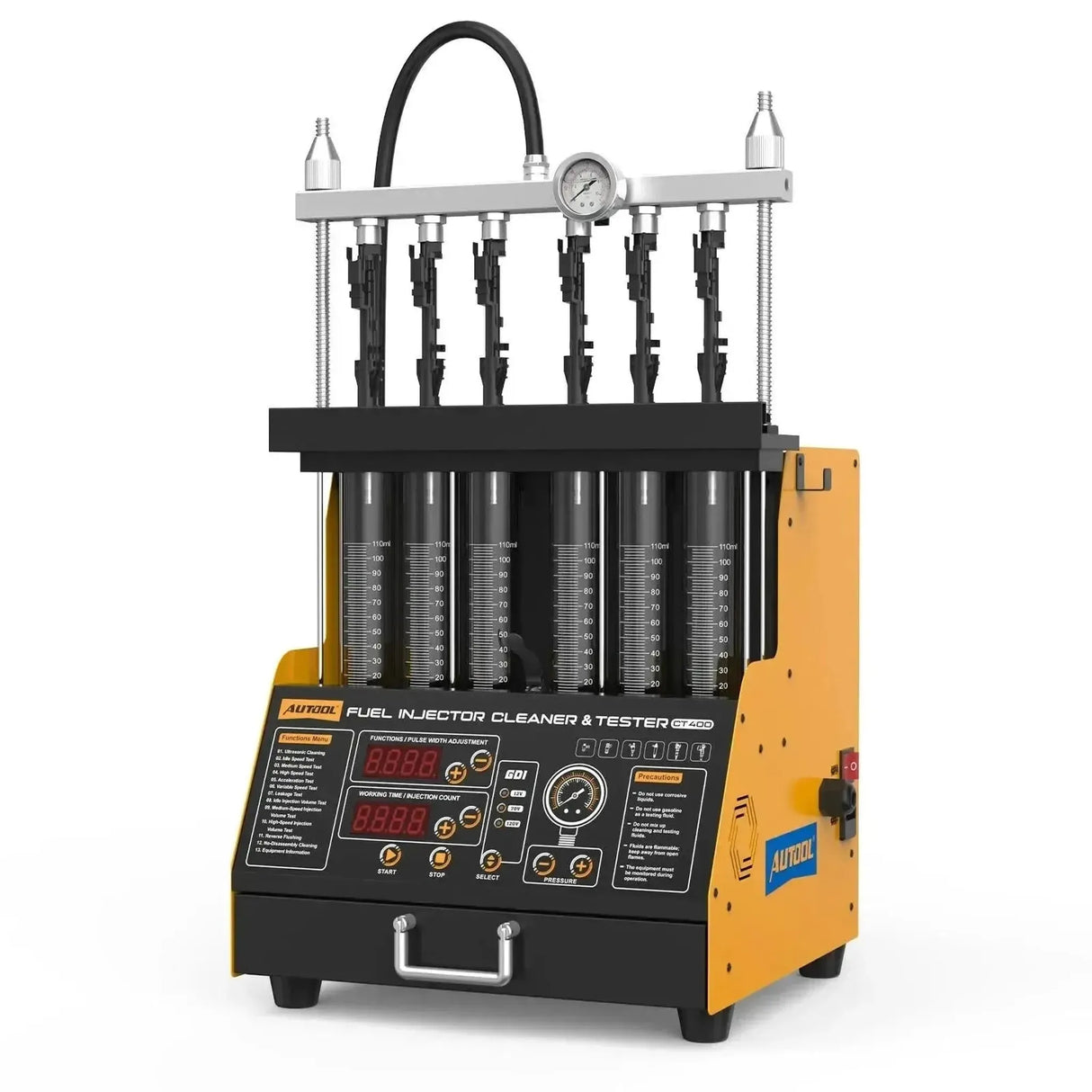

Der Autool CT400 Injektortester ist ein fortschrittlicher Prüf- und Reinigungsstand, der für die gleichzeitige Diagnose und Wartung von bis zu sechs Kraftstoffeinspritzdüsen entwickelt wurde. Dieses System unterstützt neben der Standard-Einspritzung (EFI) speziell auch Direkteinspritzsysteme wie GDI und FSI. Die Maschine ist mit einem integrierten Antriebsmodule ausgestattet, das verschiedene Betriebsspannungen, darunter 12V, 70V und 120V, für die korrekte Steuerung von Hochspannungsinjektoren liefert. Dank der Kombination aus einem Ultraschallreinigungsbad mit einer Frequenz von 40 kHz und einem hydraulischen Testkreis mit variablem Systemdruck bis zu 0,6 MPa können Techniker sowohl interne Verschmutzungen entfernen als auch das Sprühmuster mechanisch bewerten.

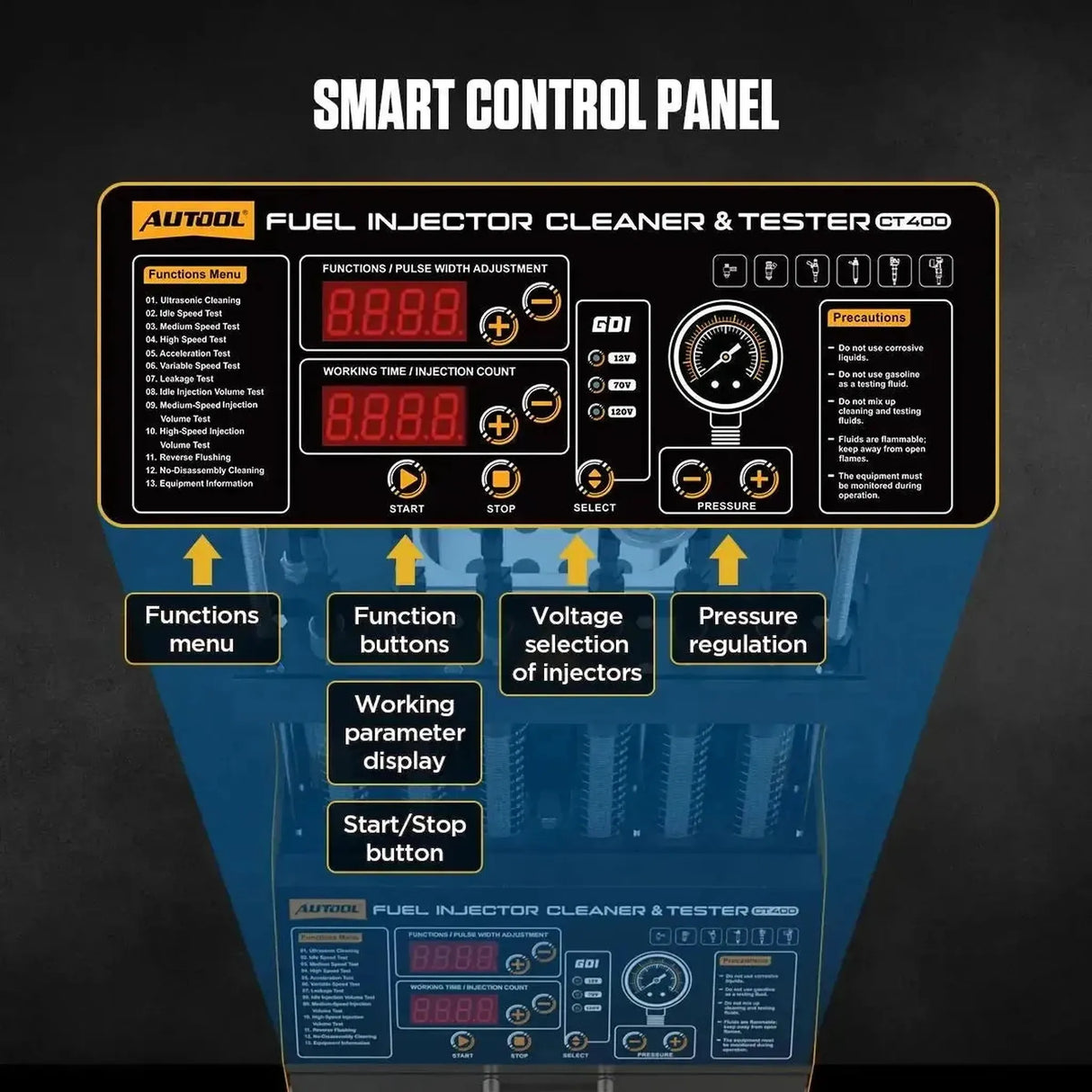

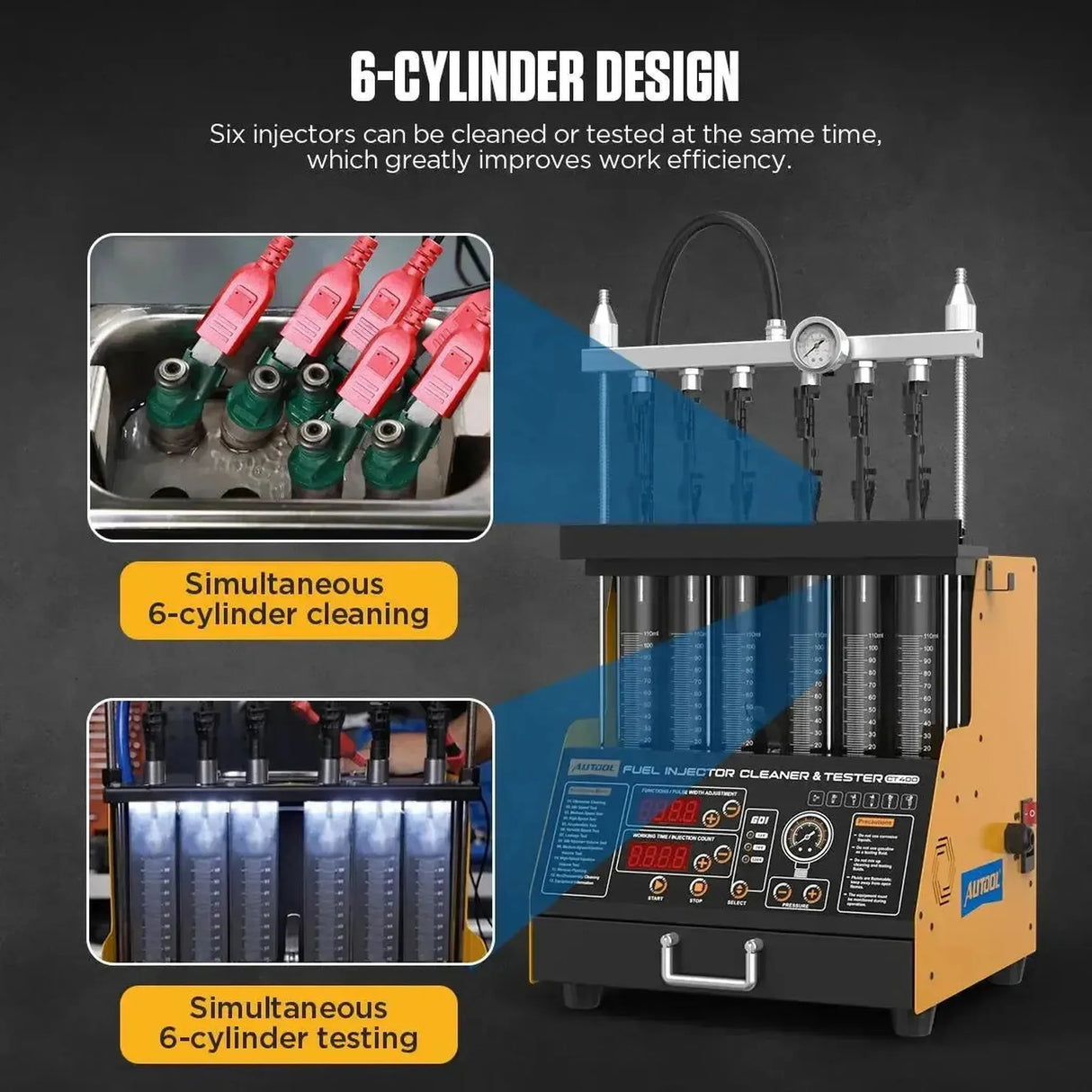

Dieser Prüfstand simuliert die tatsächlichen Motorbedingungen durch einstellbare PWM-Pulsweiten bis zu 20 Millisekunden und variable Drehzahlen von 0 bis 7500 U/min. Der Bediener platziert die zu testenden Komponenten in der verstellbaren Verteilerleiste, woraufhin Testflüssigkeit unter kontrolliertem Betriebsdruck durch die Injektoren zu den einzelnen 110-ml-Messzylindern gepumpt wird. Dadurch ist ein direkter visueller Vergleich des Kraftstoffdurchflusses und der Nadelabdichtung pro Zylinder möglich. Das integrierte Bedienfeld bietet Zugriff auf programmierte Zyklen, während ein mechanisches Ablassventil die sichere Rückgewinnung der Testflüssigkeit in den internen Hauptbehälter für eine effiziente Wiederverwendung ermöglicht.
VORTEILE
WICHTIGE HINWEISE
Anwendungen und Funktionen

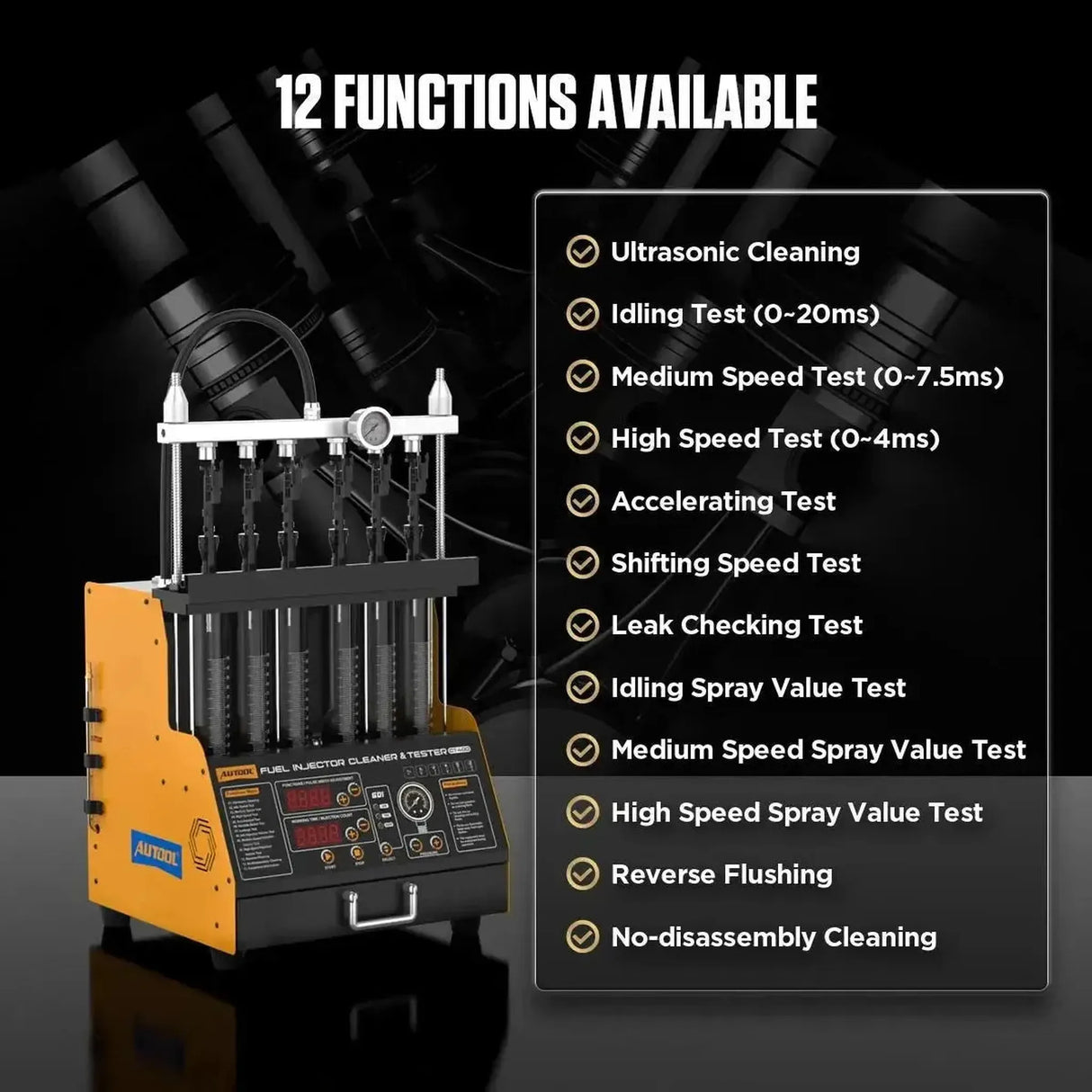

Der Prüfstand ist mit verschiedenen vorprogrammierten Betriebsmodi ausgestattet, um die Funktionalität und den Zustand des Einspritzsystems gründlich zu erfassen.

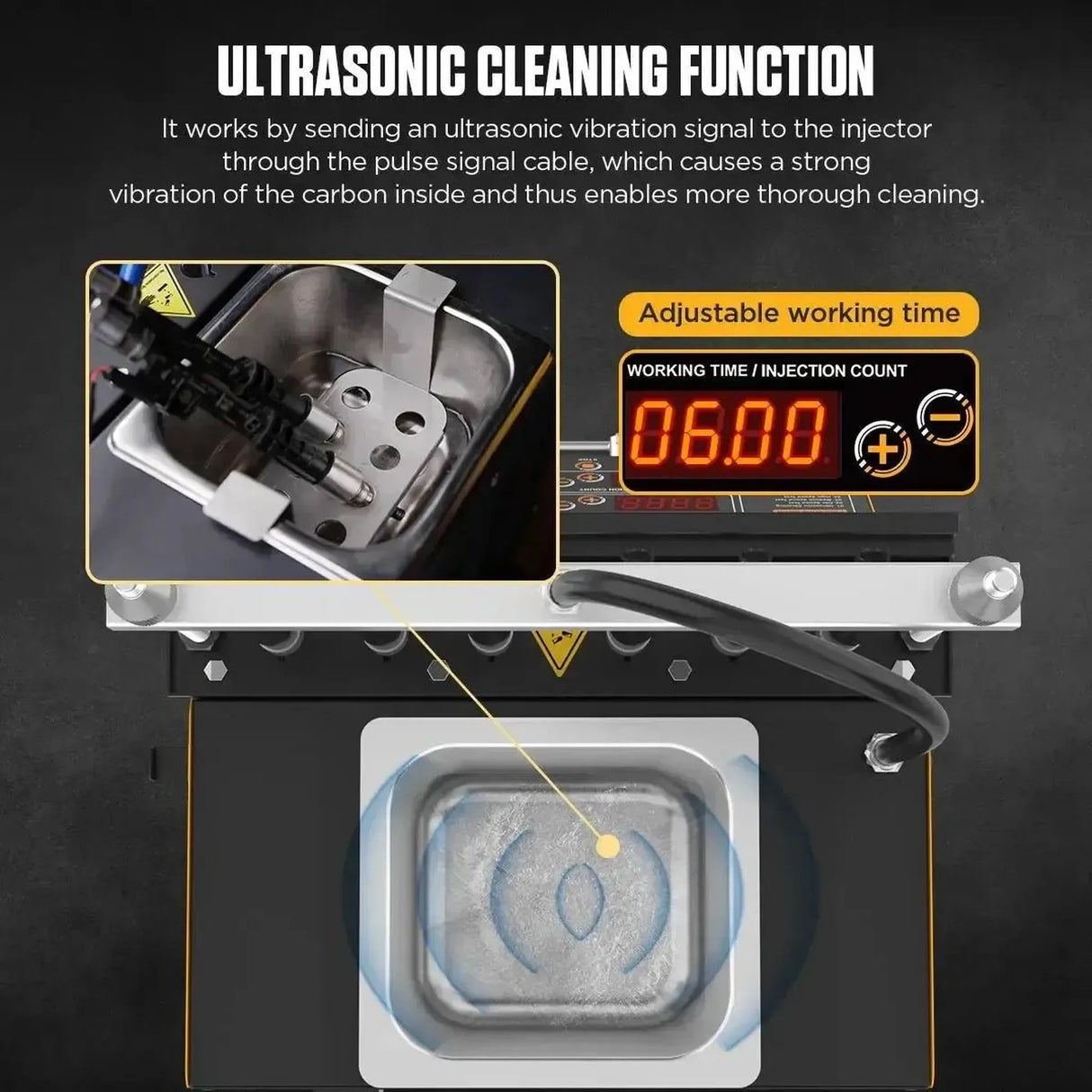

- Ultraschallreinigung: Erzeugt Schwingungen von 40 kHz im Flüssigkeitsbad, um hartnäckige Kohlenstoffablagerungen an der Außenseite und Innenseite der Einspritzdüsennadel zu lösen.
- Dichtigkeitstest: Setzt das Flüssigkeitssystem unter konstant hohen Druck, ohne die Injektoren elektrisch anzusteuern. Damit wird überprüft, ob die Nadelabdichtung vollständig flüssigkeitsdicht ist.
- Sprühvolumentest: Misst die genaue Fördermenge der Injektoren über eine bestimmte Zeit bei Leerlauf-, mittlerer oder hoher Drehzahl. Abweichungen zwischen den Zylindern werden direkt in den Messgläsern sichtbar.
- Beschleunigungstest: Simuliert eine plötzliche Erhöhung der Motordrehzahl. Dies testet die Reaktionsgeschwindigkeit des Elektromagneten oder der Piezo-Kristalle unter wechselnder Belastung.
Spezielle Funktionen und Möglichkeiten
Neben den Standard-Testzyklen bietet das System zusätzliche Funktionen, die für die Wartung moderner, komplexer Einspritzsysteme unerlässlich sind.

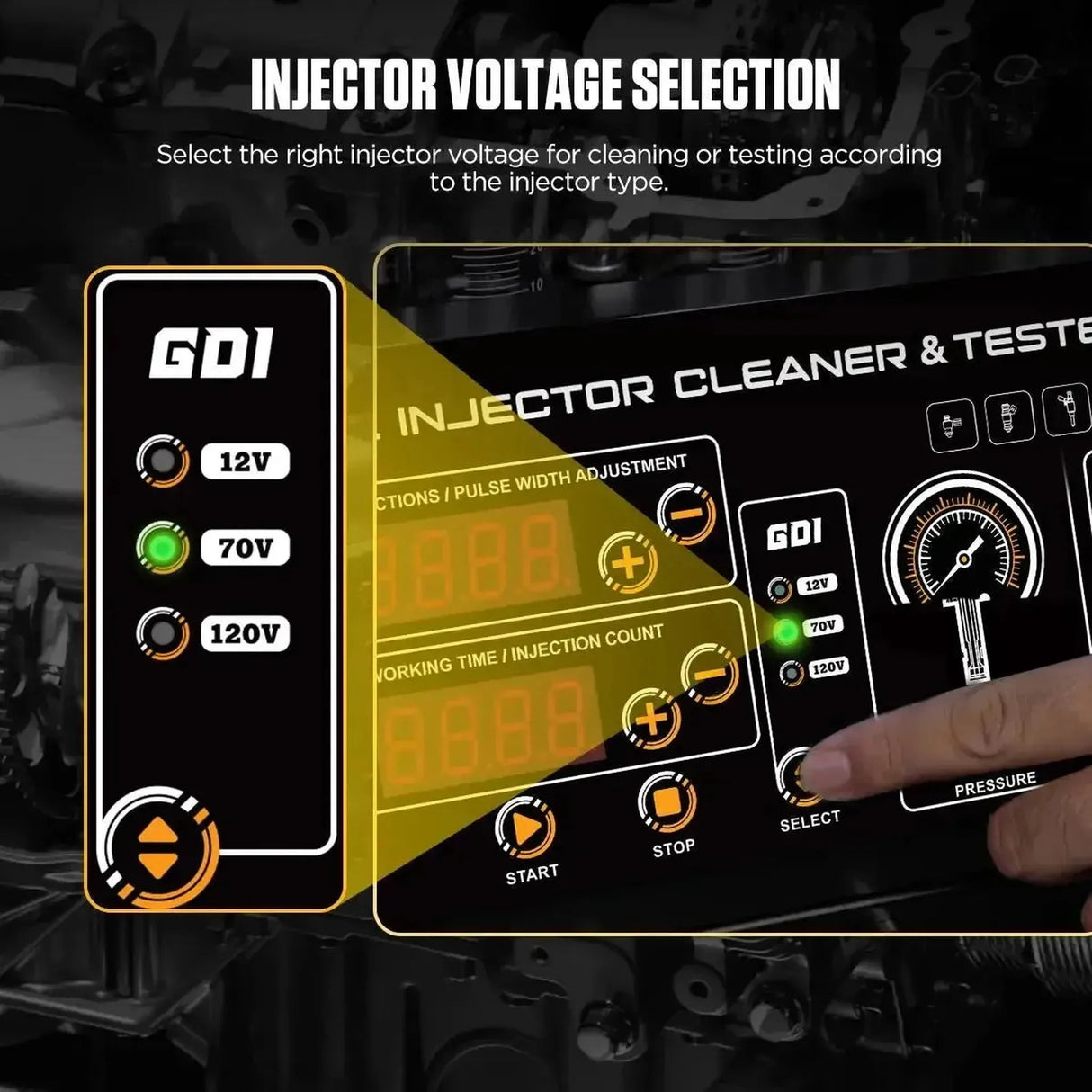

- Spannungsauswahl: Ermöglicht dem Techniker, manuell die richtige Betriebsspannung (12V, 70V oder 120V) einzustellen. Dies verhindert elektrische Schäden an Bauteilen beim Testen spezifischer GDI-Systeme.
- Rückspülung: Leitet die Testflüssigkeit über die Düse des Injektors zurück zum Kraftstoffeinlass. Dadurch werden interne Verschmutzungen und Ablagerungen aus dem Bauteil gespült, anstatt sie weiter in den Filter zu drücken.
- Aktives Kühlsystem: Ein eingebauter 60W-Lüfter mit thermischem Schutz verhindert eine Überhitzung der Antriebsschaltungen bei längerem Betrieb von Hochspannungsinjektoren.

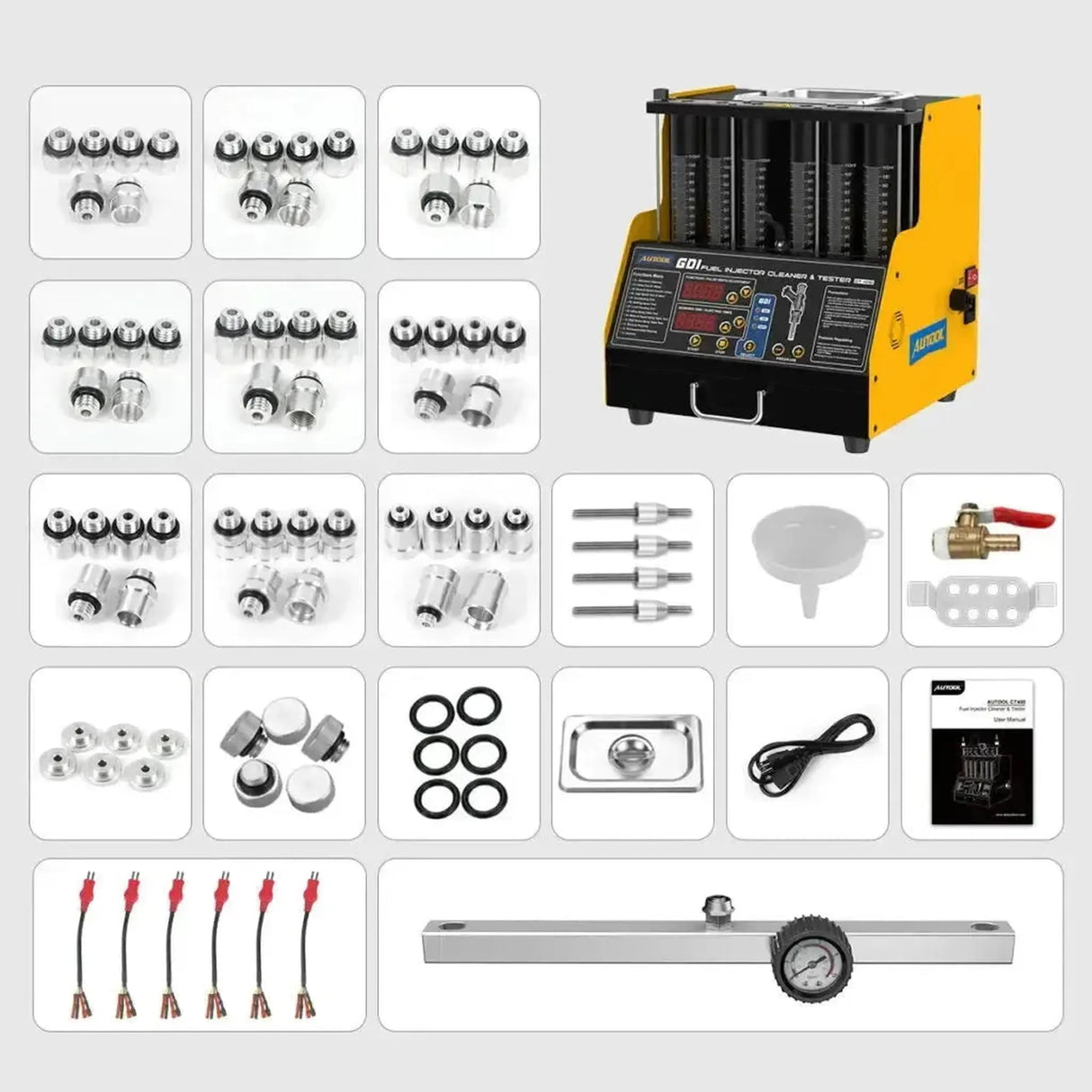

Lieferumfang
- 1x Autool CT400 | Injektortester
- 1x Ultraschall-Reinigungsbügel (zur Montage im Bad)
- 1x Verteilerleiste mit analogem Manometer
- 6x Pulssignalkabel zur Ansteuerung der Injektoren
- 1x Satz Passadapter und O-Ringe (für verschiedene Injektorgrößen)
- 1x Trichter für Testflüssigkeit
- 1x Flüssigkeitsablassventil
- 1x Netzkabel
- 1x Bedienungsanleitung

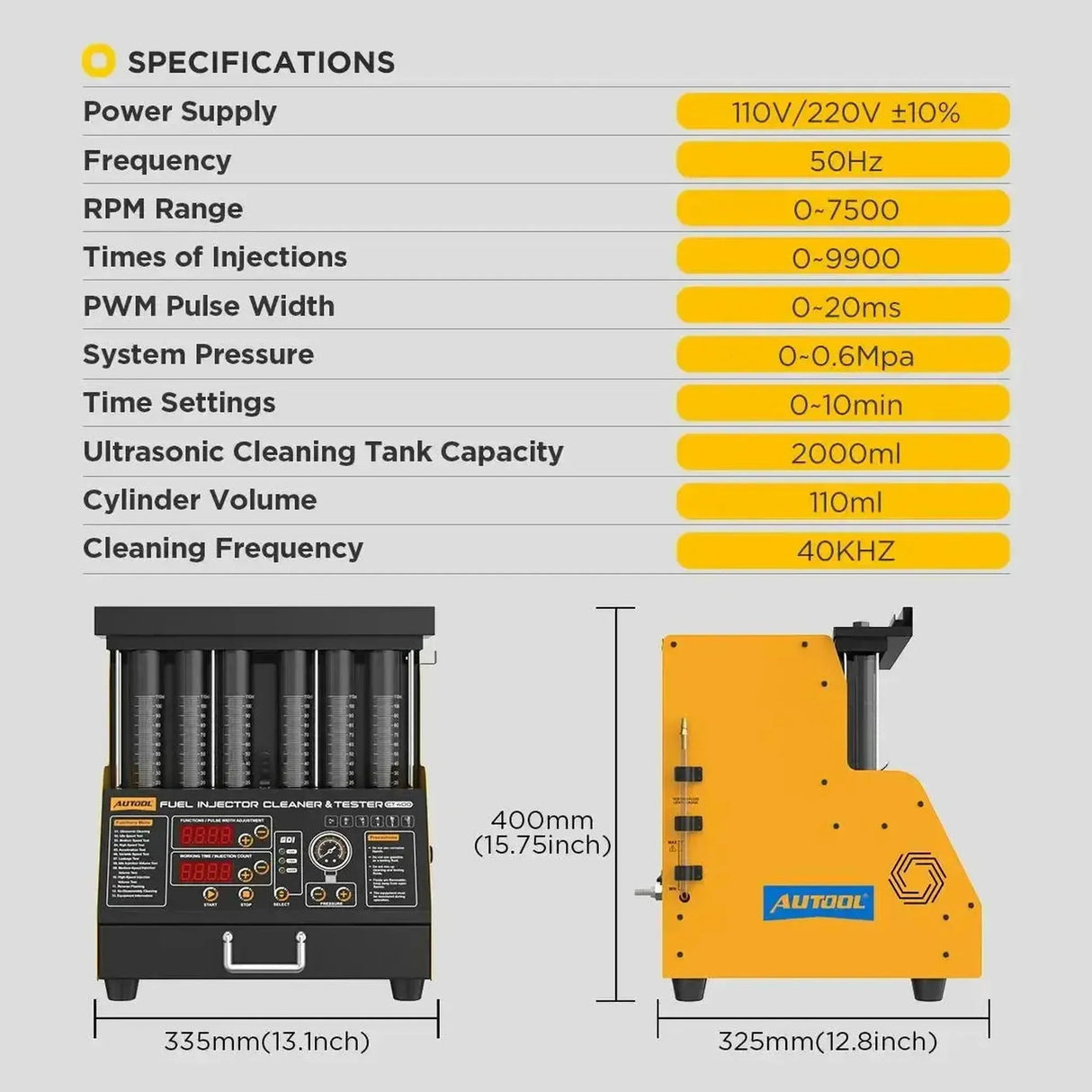

Technische Spezifikationen
| Spezifikation | Beschreibung |
|---|---|
| Produktmarke | Autool |
| Produktmodell | CT400 |
| Versorgungsspannung | 110V / 220V ±10% (50Hz) |
| Unterstützte Spannungen | 12V, 70V, 120V |
| Kapazität des Ultraschallbehälters | 2000 ml |
| Reinigungsfrequenz | 40 KHz |
| Systemdruck | 0 - 0.6 MPa |
| Drehzahlbereich (U/min) | 0 - 7500 |
| PWM Pulsbreite | 0 - 20 ms |
| Zeiteinstellung | 0 - 10 Minuten |
| Inhalt der Messzylinder | 110 ml pro Zylinder |
| Anzahl der Testzylinder | 6 Stück |
| Geräteabmessungen | 400 x 335 x 325 mm |
