Godiag  |  Artikelnummer: HKSF382-B

GoDiag | MQB Datensammler (ELV/TCM-DSG) Getriebeadapter | Zubehör

€19,95 inkl.
€16,49 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

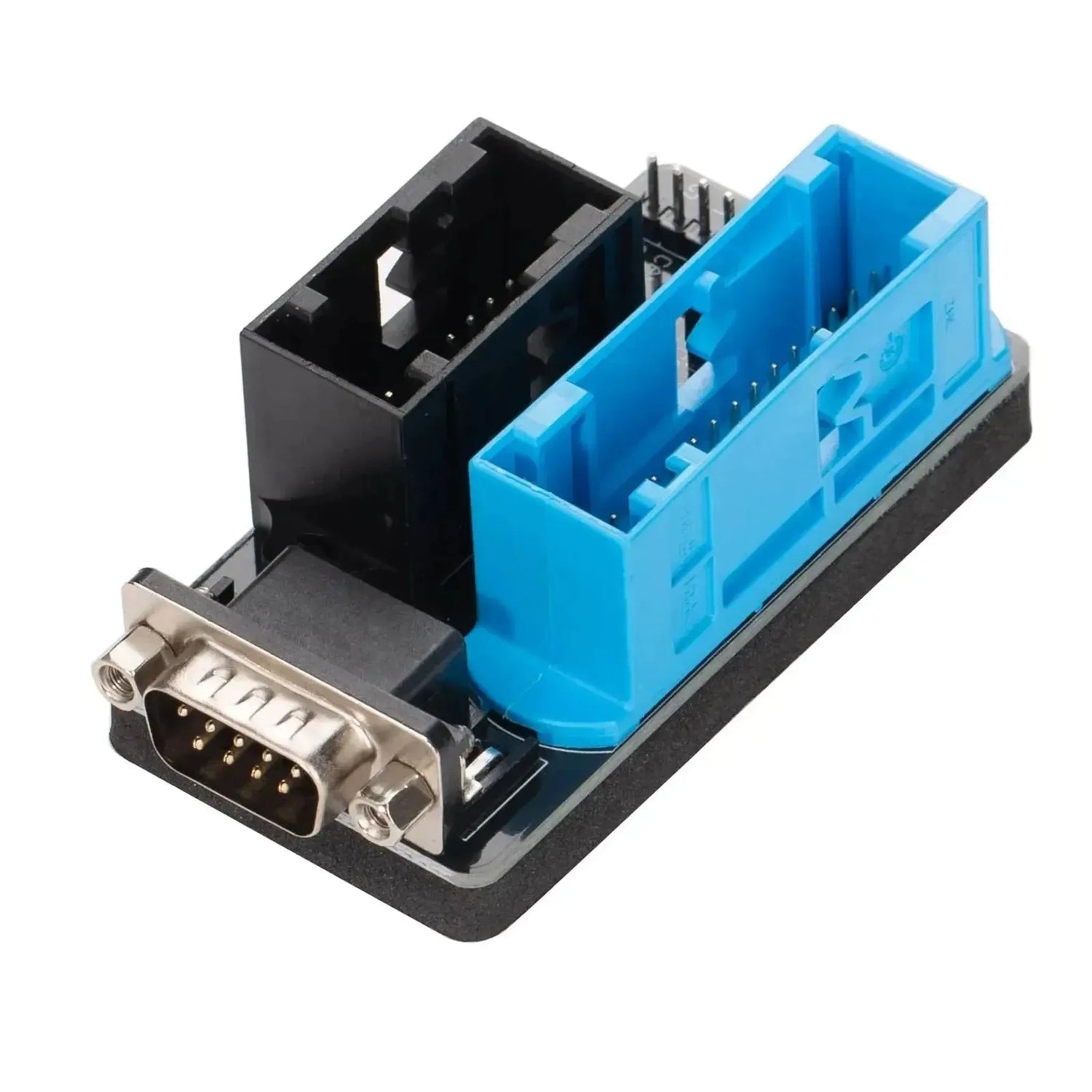

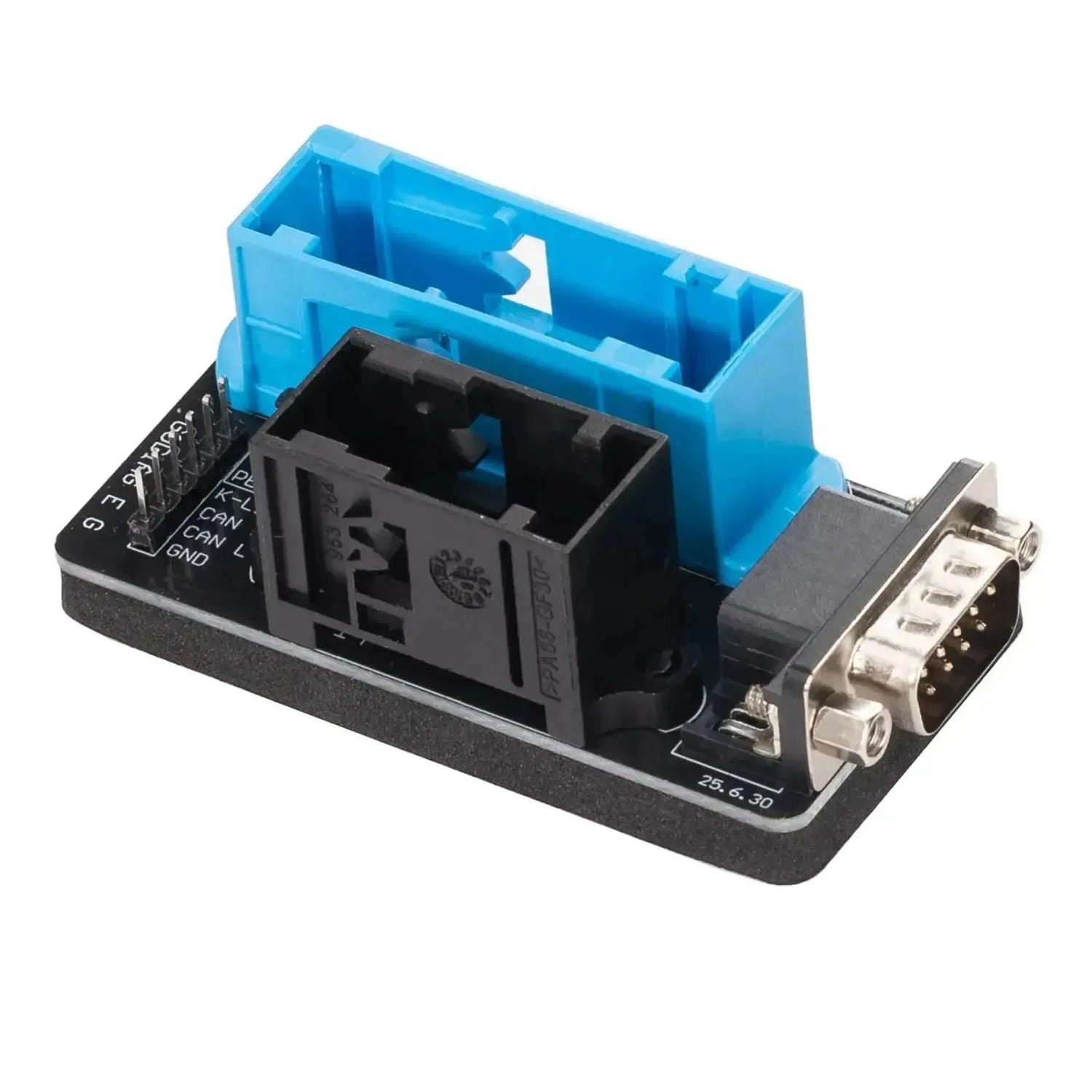

Der GoDiag MQB Data Collector (ELV/TCM-DSG) ist ein spezialisierter Getriebeadapter, der für die Datenerfassung und Diagnose an VAG-Fahrzeugen entwickelt wurde. Diese Schnittstellenkarte fungiert als essenzielle Brücke für Diagnosetechniker, die mit MQB-Plattformen arbeiten. Das Gerät wurde speziell entwickelt, um Daten vom Elektronischen Lenkradschloss (ELV) zu extrahieren und eine stabile Kommunikation mit den Transmission Control Modules (TCM) von DSG-Getrieben herzustellen. Die Leiterplatte ist mit standardisierten Steckverbindern ausgestattet, darunter ein DB9-Anschluss und spezifische VAG-Steckerports, die sichere Verbindungen ermöglichen, ohne dass in den originalen Fahrzeugkabelbaum geschnitten oder gelötet werden muss.

Damit der Adapter korrekt funktioniert, wird er in einer Testumgebung außerhalb des Fahrzeugs oder direkt über den Instrumententafelstecker angeschlossen. In Kombination mit einer kompatiblen Testplattform, wie dem GoDiag GT115 oder dem GT107+ Getriebeadapter, schafft das Modul eine simulierte Umgebung für das Steuergerät (ECU). Dies ermöglicht es, über die CAN-Bus-Protokolle sicher Flash-Daten zu lesen und zu schreiben, sowohl an das Getriebesteuergerät als auch an das ELV. Die zugänglichen Messpins für CAN High, CAN Low, K-Line und Versorgung (VCC/IGN/GND) gewährleisten, dass das Diagnosetool ein korrektes Signal verarbeiten kann. Dadurch können Techniker bequem auf dem Werkbank Diagnosen durchführen, Daten klonen oder Anpassungen vornehmen, was die Effizienz in der Werkstatt erheblich steigert.

VORTEILE

✔ Ermöglicht direktes Lesen und Schreiben von TCM- und ELV-Daten außerhalb des Fahrzeugs in einer Testumgebung.
✔ Verhindert Schäden an der originalen Fahrzeugverkabelung durch die Verwendung von Plug-and-Play-Steckverbindern.
✔ Ausgestattet mit klar gekennzeichneten externen Pins für CAN, K-Line und Stromversorgung zur Signalkontrolle.

WICHTIGE HINWEISE

✕ Erfordert zusätzliches GoDiag-Testequipment (wie GT115 oder GT107+), um eine vollständige Verbindung herzustellen.
✕ Nur kompatibel mit der Architektur der VAG MQB-Plattform.

Anwendungen und Funktionen

Dieser Adapter wurde für spezifische Diagnosetätigkeiten und Datenmanipulation an Getriebe- und Lenksäulenmodulen innerhalb der MQB-Plattform entwickelt.

  • ELV Datensammlung: Liest und sammelt Sicherheits- und Betriebsdaten der Elektronischen Lenkradsperre (ELV) durch Nutzung des Instrumententafelanschlusses.
  • DSG TCM Kommunikation: Stellt eine direkte, stabilisierte Kommunikationsverbindung mit der Transmission Control Module (TCM) von DSG-Getrieben für Diagnose- und Programmierzwecke her.
  • Lesen und Schreiben des Flash-Speichers: Erleichtert die fehlerfreie Übertragung von Firmware und Kalibrierdaten zur ECU oder TCM, wenn das Board mit dem passenden Diagnosetablet und Interface verbunden ist.
  • Bench-Tests (Werkbankdiagnose): Ermöglicht das Abkoppeln von Modulen vom Fahrzeug und das Auslesen auf der Werkbank, was eine kontrollierte Stromversorgung während kritischer Programmieraktionen gewährleistet.

Besondere Funktionen und Möglichkeiten

Das Modul verfügt über spezifische Hardwareeigenschaften, die den Test- und Diagnoseprozess für den Monteur transparenter machen.

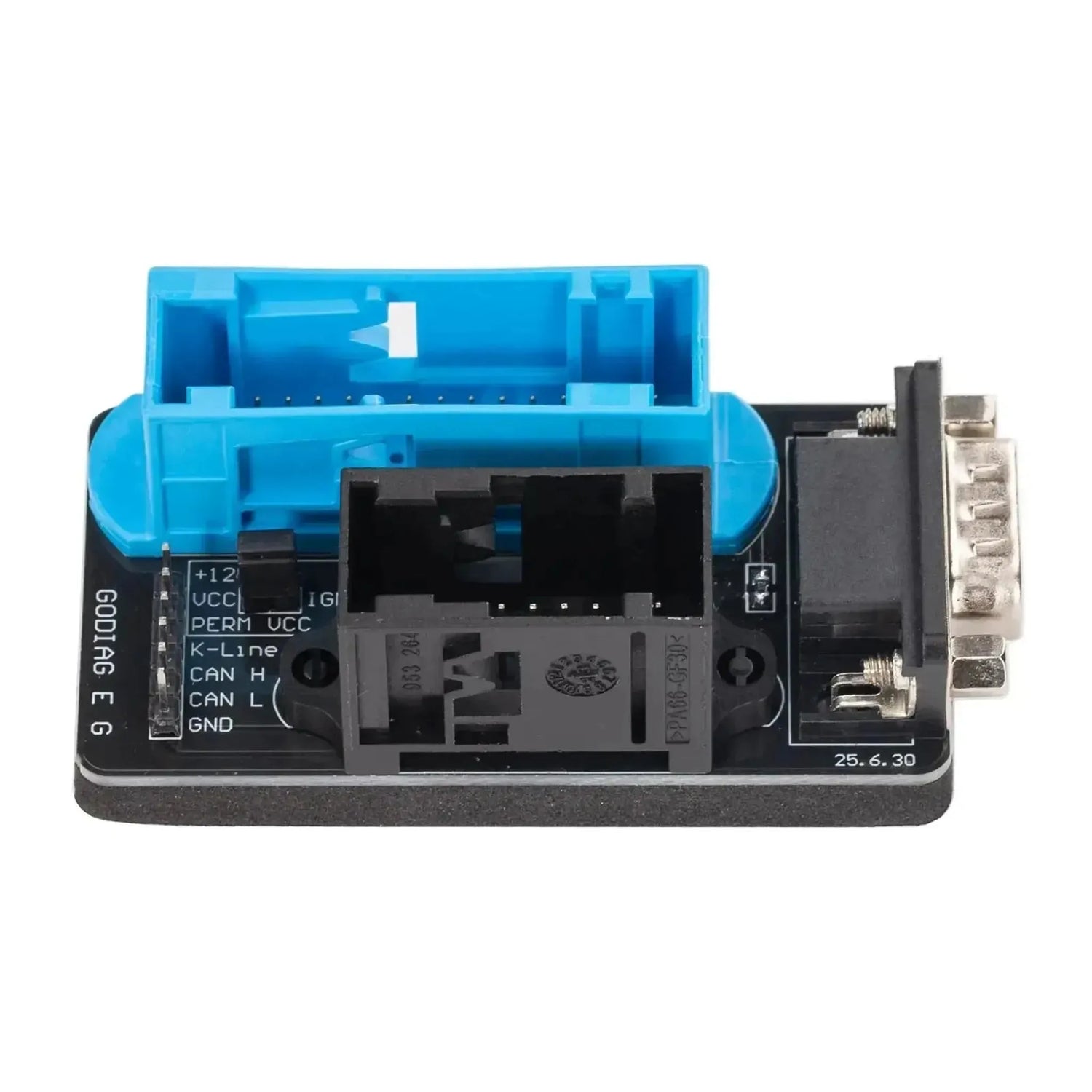

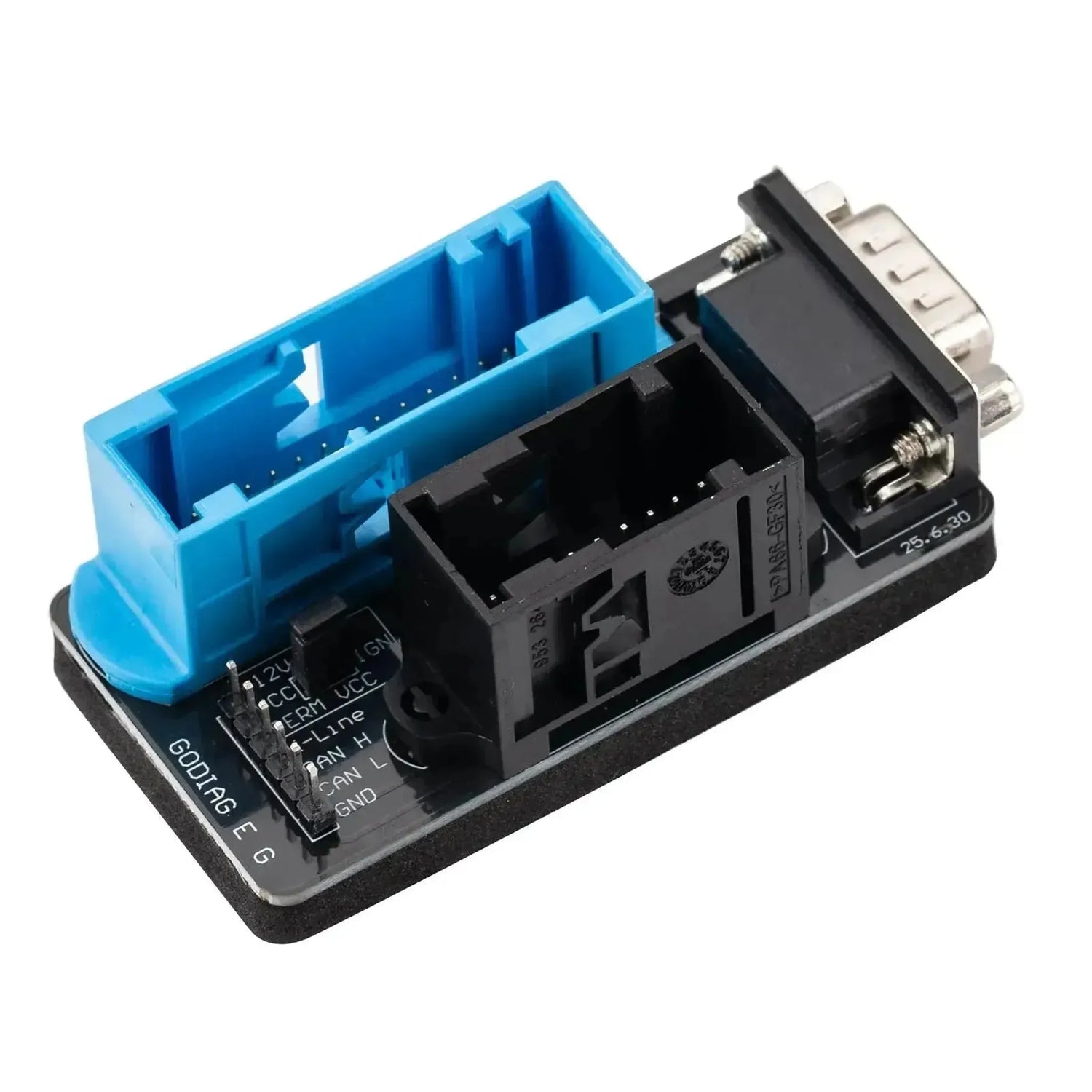

  • Integrierte Kommunikationspins: Die Leiterplatte ist mit verlöteten Abzweigungen für +12V, VCC, IGN, PERM VCC, K-Line, CAN H, CAN L und GND ausgestattet. Dies ermöglicht dem Techniker, Signale während der Programmierung direkt mit einem Oszilloskop oder Multimeter zu messen.
  • DB9 Serielles Interface: Verwendet einen robusten Standard-DB9-Stecker für eine störungsfreie und nahtlose Integration mit bestehenden GoDiag-Kabelsätzen und OBD2-Jumpern.

Lieferumfang

  • 1x GoDiag | MQB Datenlogger (ELV/TCM-DSG) Getriebeadapter | Zubehör
💡
Gut zu wissen: Stellen Sie beim Flashen oder Anlernen von DSG- oder ELV-Modulen auf einer Werkbank (Bench-Setup) stets eine hochwertige, stabilisierte Stromversorgung am Haupttestplattform sicher. Spannungseinbrüche während des Überschreibens von Daten können zu einer beschädigten oder unbrauchbaren Modul führen.

Technische Spezifikationen

Spezifikation Beschreibung
Produktmarke GoDiag
Produktmodell MQB Datenlogger
Teilenummer (Hersteller) SF382-B
Unterstützte Plattform VAG MQB
Kompatible Module ELV (Elektronische Lenkradsperre), TCM (DSG-Getriebe)
Anschlüsse VAG Instrumententafel-Stecker (blau), DB9, Mehrfach-Pin-Teststecker
Protokollunterstützung CAN-Bus, K-Line
Messpins an Bord +12V, VCC, IGN, PERM VCC, K-Line, CAN H, CAN L, GND
