GoDiag GT111 | Testplattform

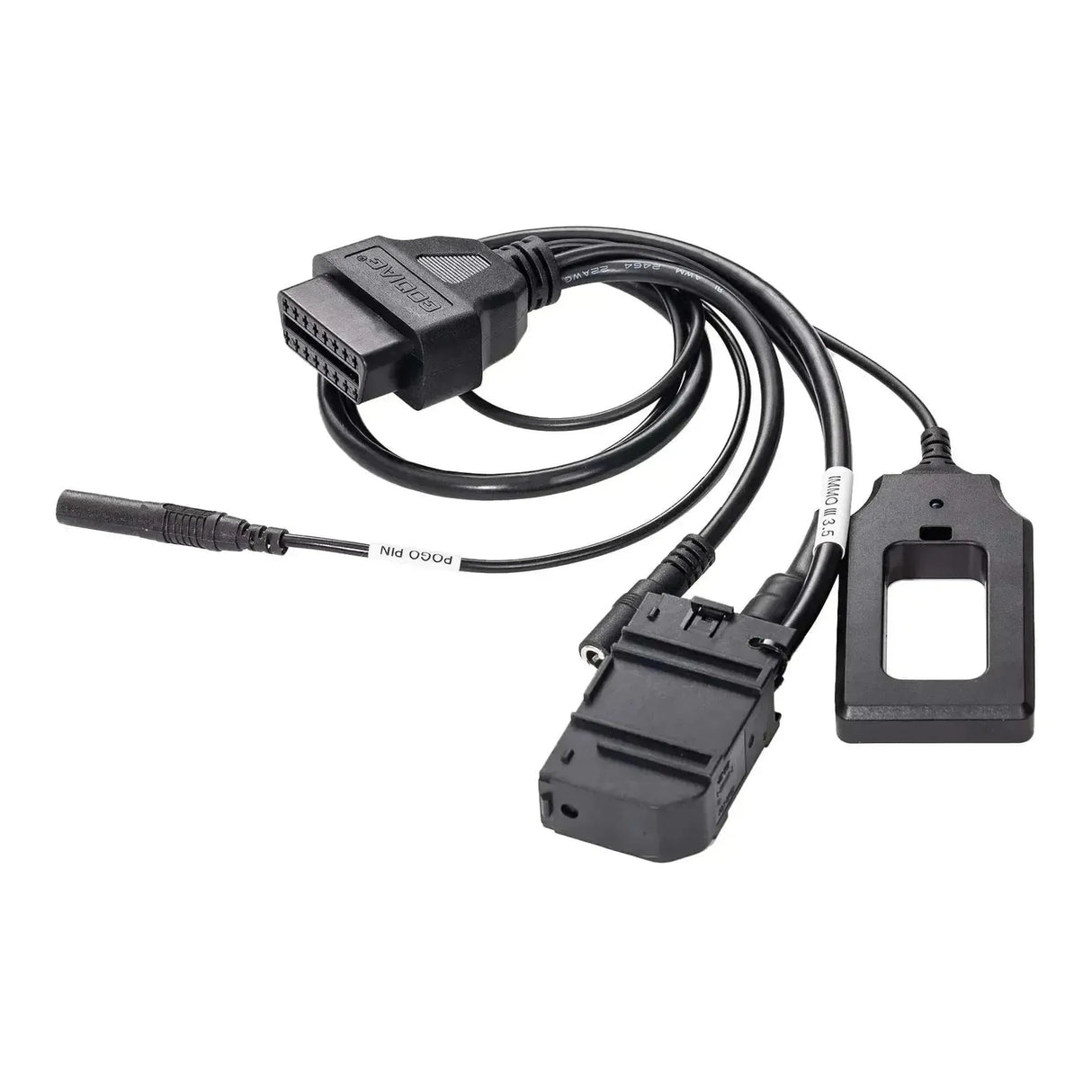

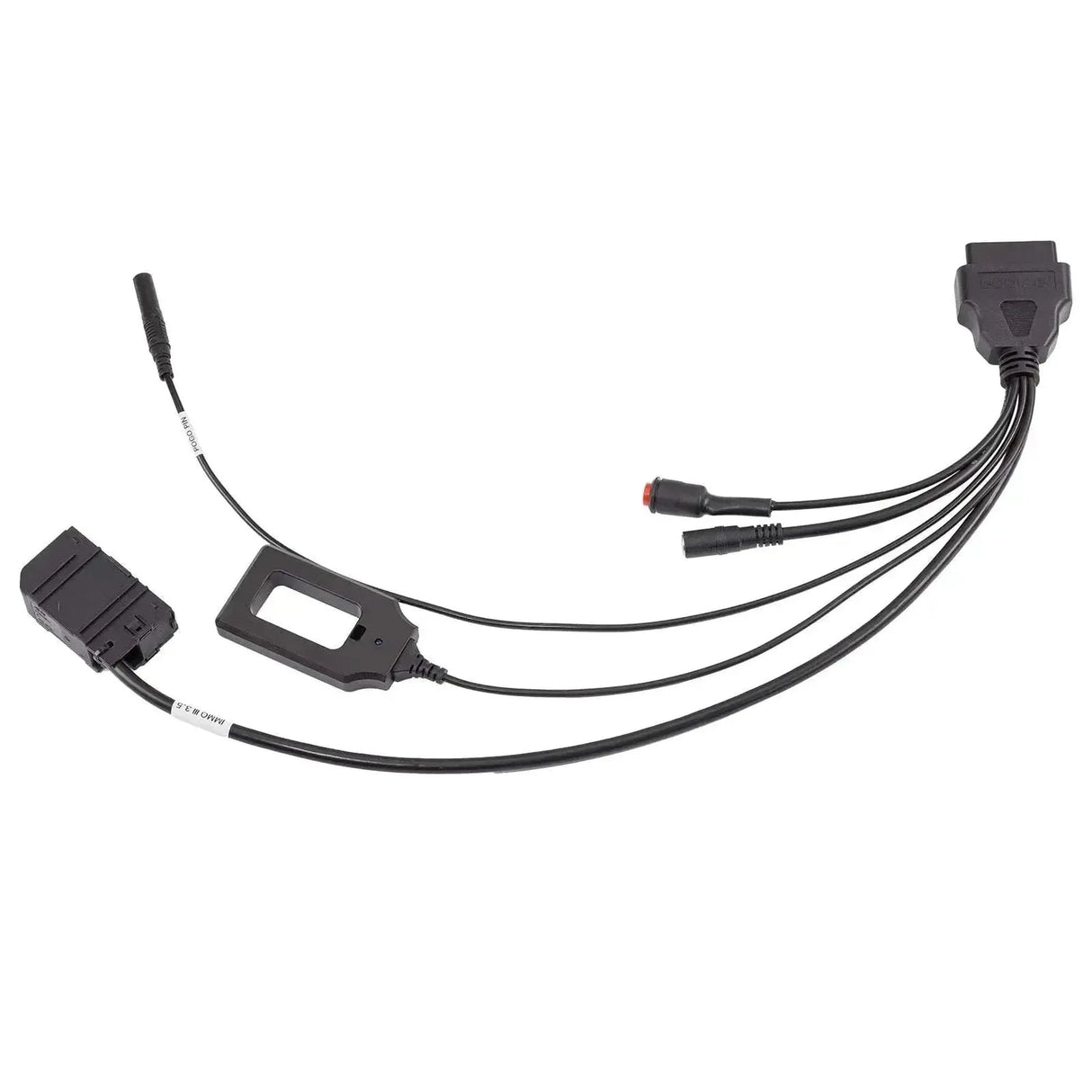

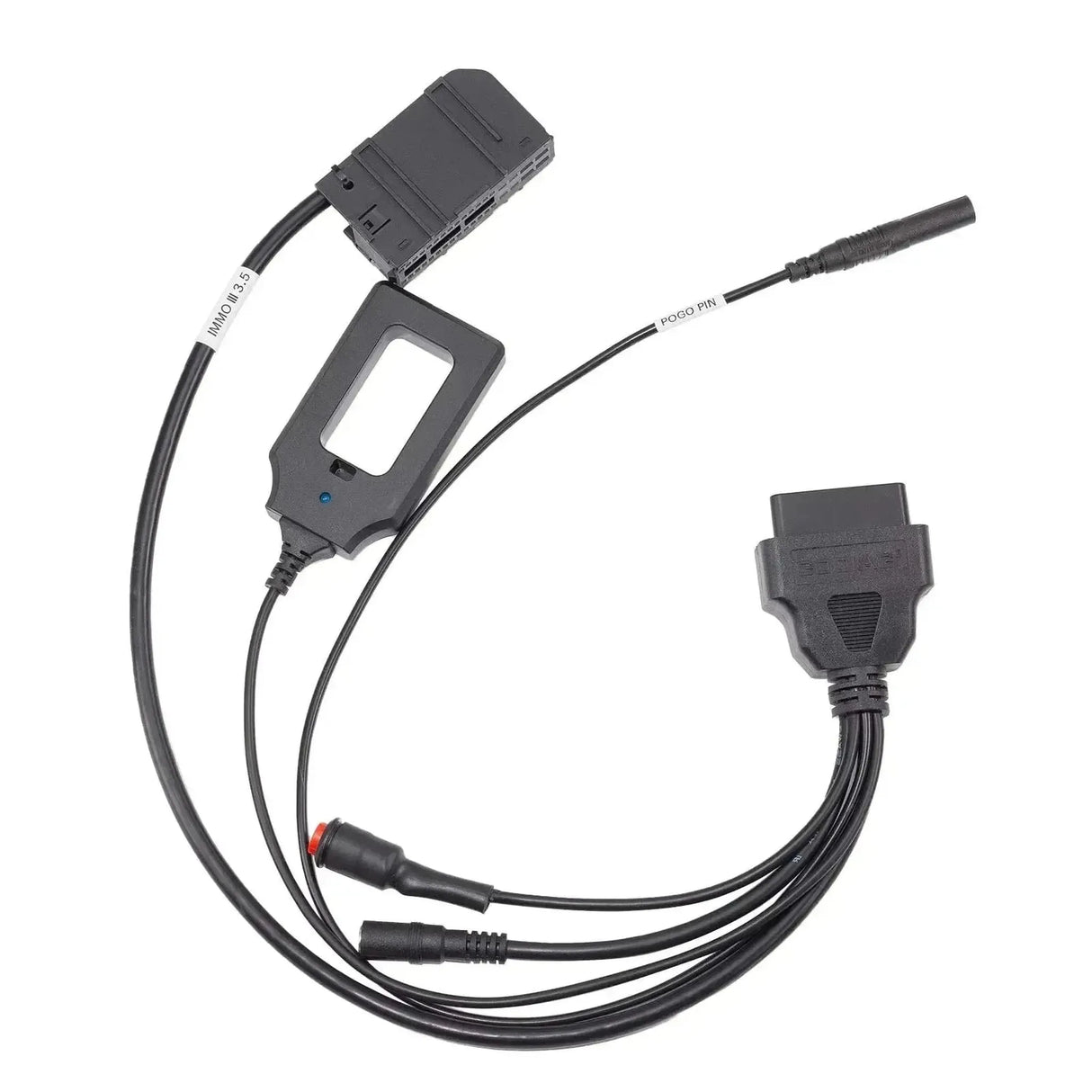

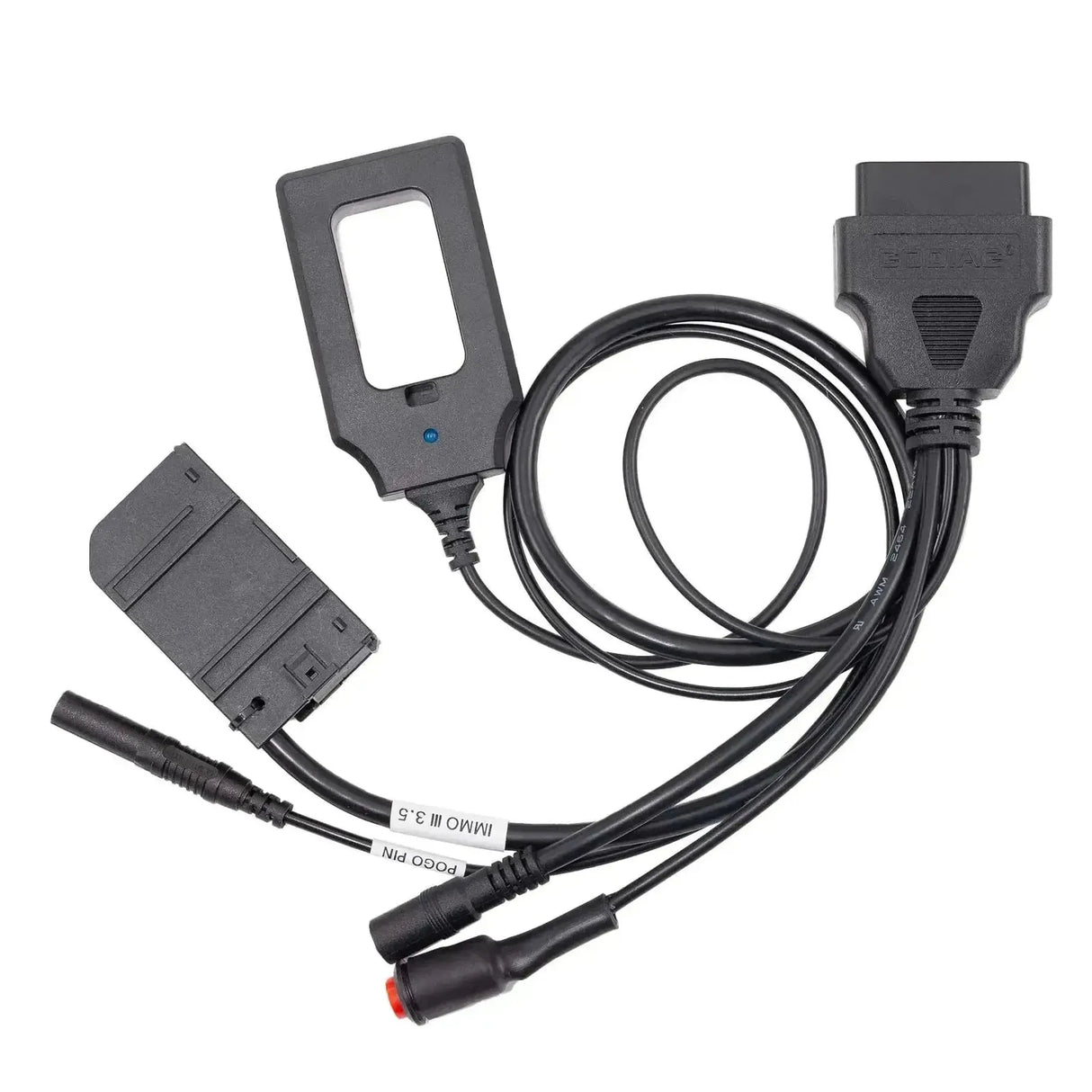

Der GoDiag GT111 ist ein Testplattform, der für die Arbeit mit Armaturenbrettern und Wegfahrsperrensystemen der 3. und 3,5. Generation von Volkswagen, Audi, Skoda und Seat entwickelt wurde. Diese Plattform ermöglicht es, über einen POGO-Pin direkt Daten am Armaturenbrett auszulesen und zu schreiben, ohne löten zu müssen. Sie fungiert als Verbindungskabel zwischen dem Armaturenbrett und einem Diagnosegerät, sodass Techniker an der Werkbank arbeiten können.

Die Plattform verfügt über einen OBD2-Anschluss für die Kompatibilität mit verschiedenen Diagnose- und Programmiergeräten. Der GT111 unterstützt Funktionen wie das Synchronisieren von Schlüsseln, das Durchführen eines IMMO-Tests und die Datenanalyse. Ein Schlüsselinduktionsadapter mit einer Kontrollleuchte gibt visuelles Feedback über den Status der Schlüsselerkennung und die Synchronisation mit dem Instrumentenpanel.

Anwendung und Funktionalität:

Der GT111 bietet spezifische Funktionen für Arbeiten an VAG-Armaturenbrettern und Wegfahrsperrensystemen auf der Werkbank:

• Daten lesen und schreiben: Der mitgelieferte POGO-Pin stellt eine direkte Verbindung zum Schaltkreis des Armaturenbretts her, um Daten zu lesen und zu schreiben, ohne zu löten.
• Schlüsselsynchronisation: Ermöglicht das Testen des Synchronisationsstatus zwischen dem Schlüsselchip und dem Instrumentenpanel.
• IMMO-Statusanalyse: Die Plattform analysiert, ob der Schlüssel und das Wegfahrsperrensystem korrekt gekoppelt sind. Die Kontrollleuchte blinkt schnell bei einer Nichtübereinstimmung und langsam bei einer korrekten Kopplung.
• Diagnose auf der Werkbank: Bietet die Möglichkeit, eine Offline-Diagnose durchzuführen, Instrumente zu kombinieren und Daten außerhalb des Fahrzeugs zu lesen und zu schreiben.
• Erkennung des Notstartsystems: Überprüft die Funktion des Notstartsystems, indem der Schlüssel nahe an der Induktionsspule gehalten wird und der Status der Kontrollleuchte beobachtet wird.

Kompatibilität:

Das GoDiag GT111 Testplattform ist kompatibel mit spezifischen Fahrzeugsystemen und Diagnosegeräten.

• Fahrzeugmarken: Volkswagen, Audi, Skoda, Seat
• Systeme: CAN-Bus 3. und 3,5. Generation Immobilizer- und Armaturenbrettsysteme
• Diagnosegeräte (Beispiele): Autel, HEX V2, Key Tool Plus, Lonsdor, SUPER VAG, VA6154A, VAGCOM VCDS 5053, VVDI2, X300 DP Plus

Lieferumfang:

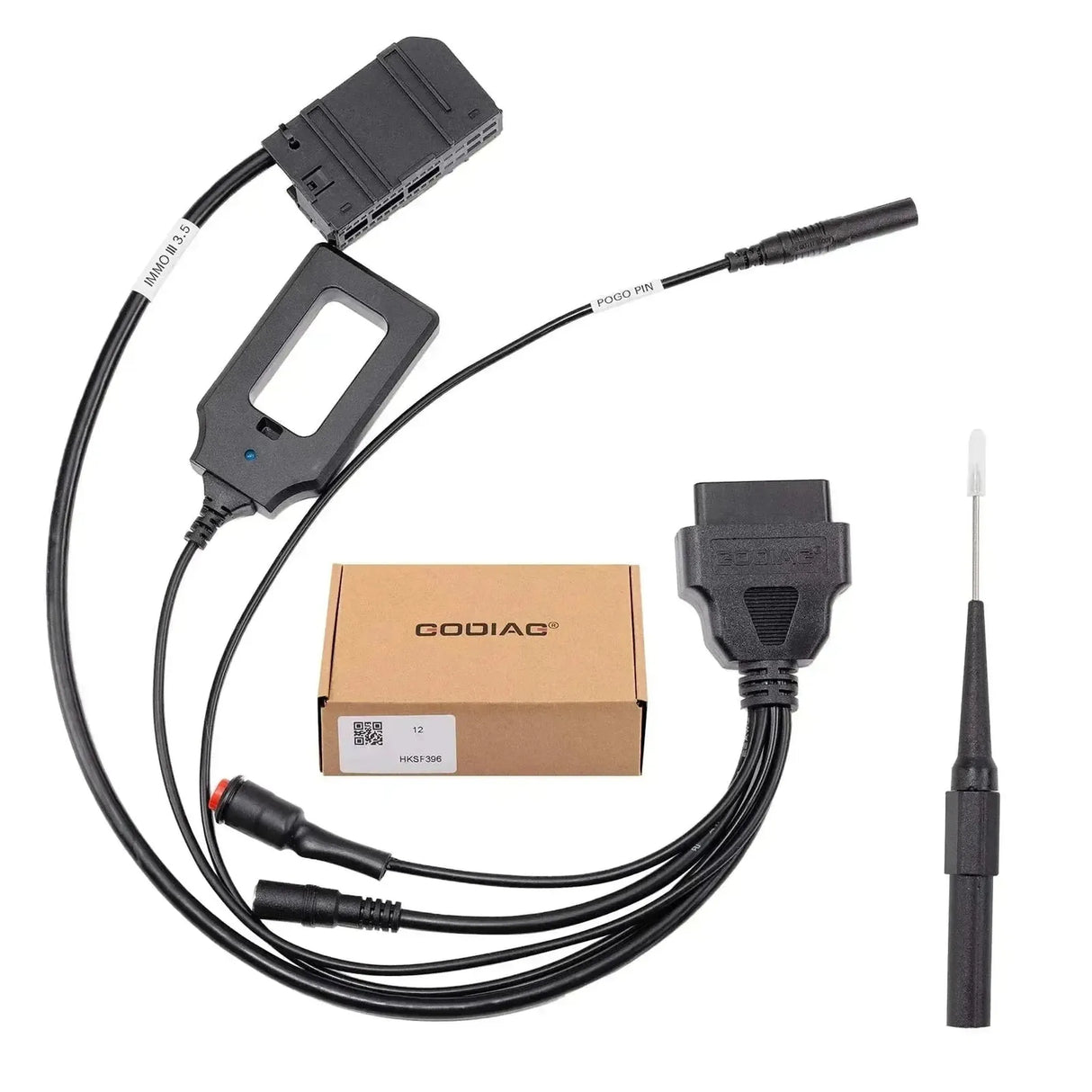

• 1x GoDiag GT111 Testplattform

Technische Spezifikationen:
