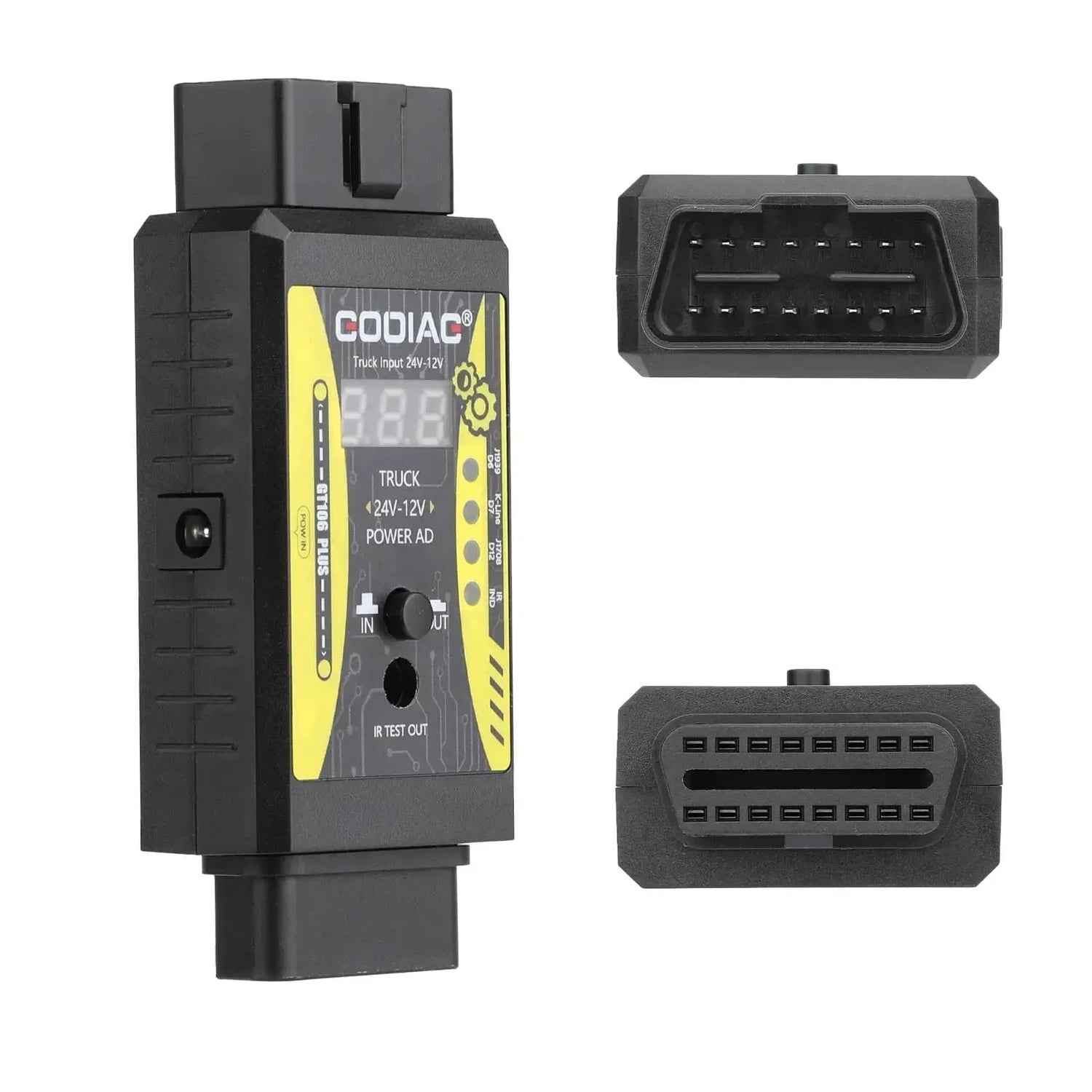

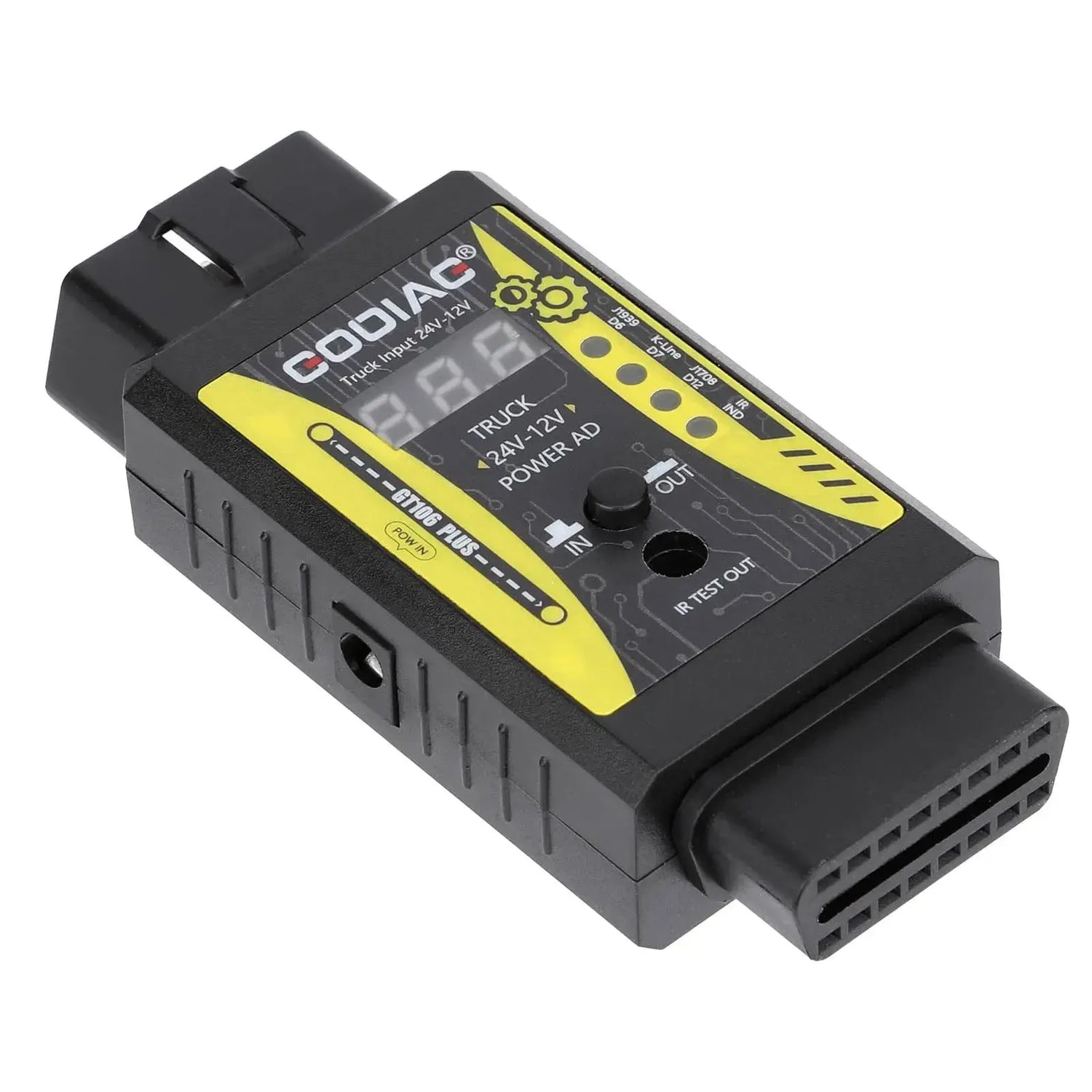

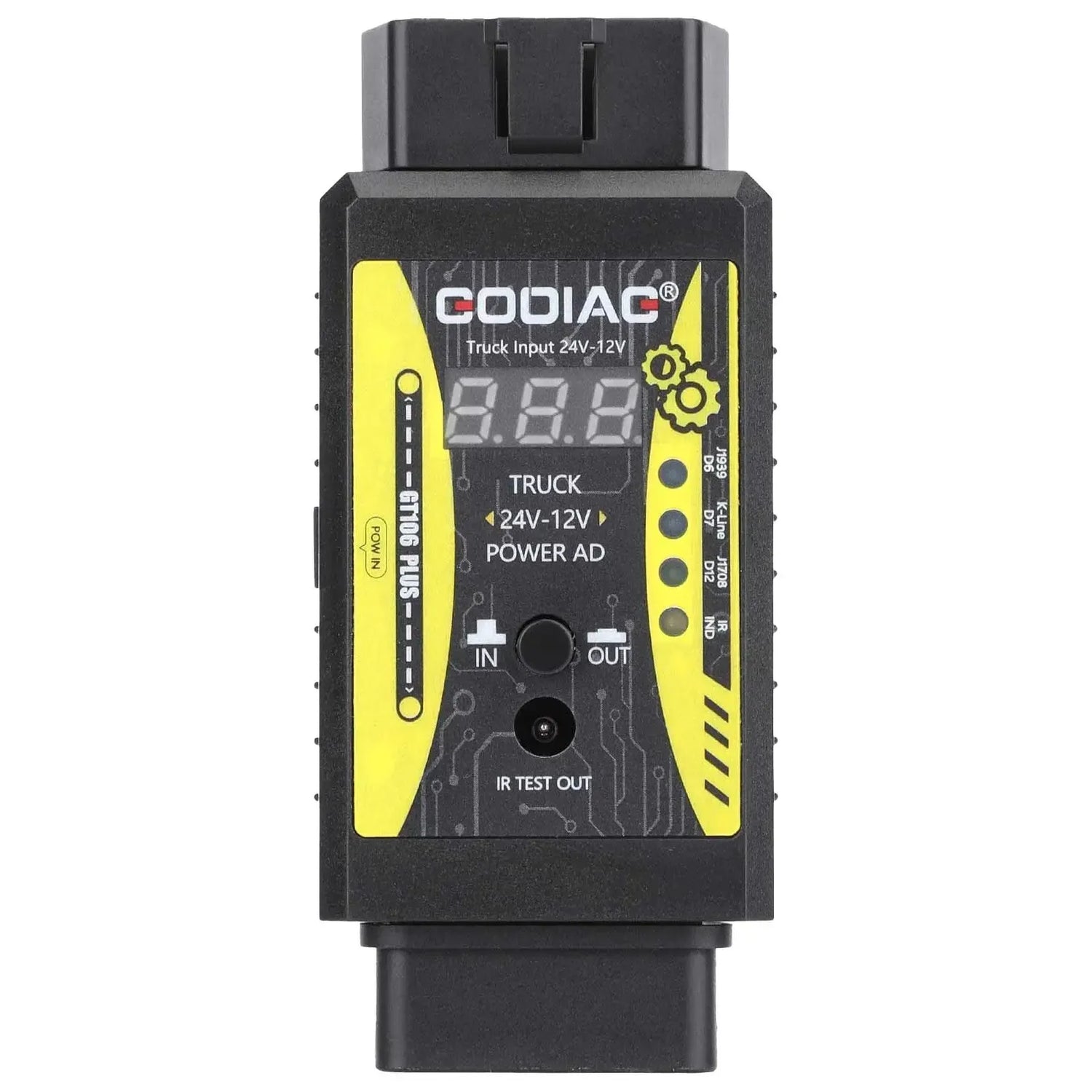

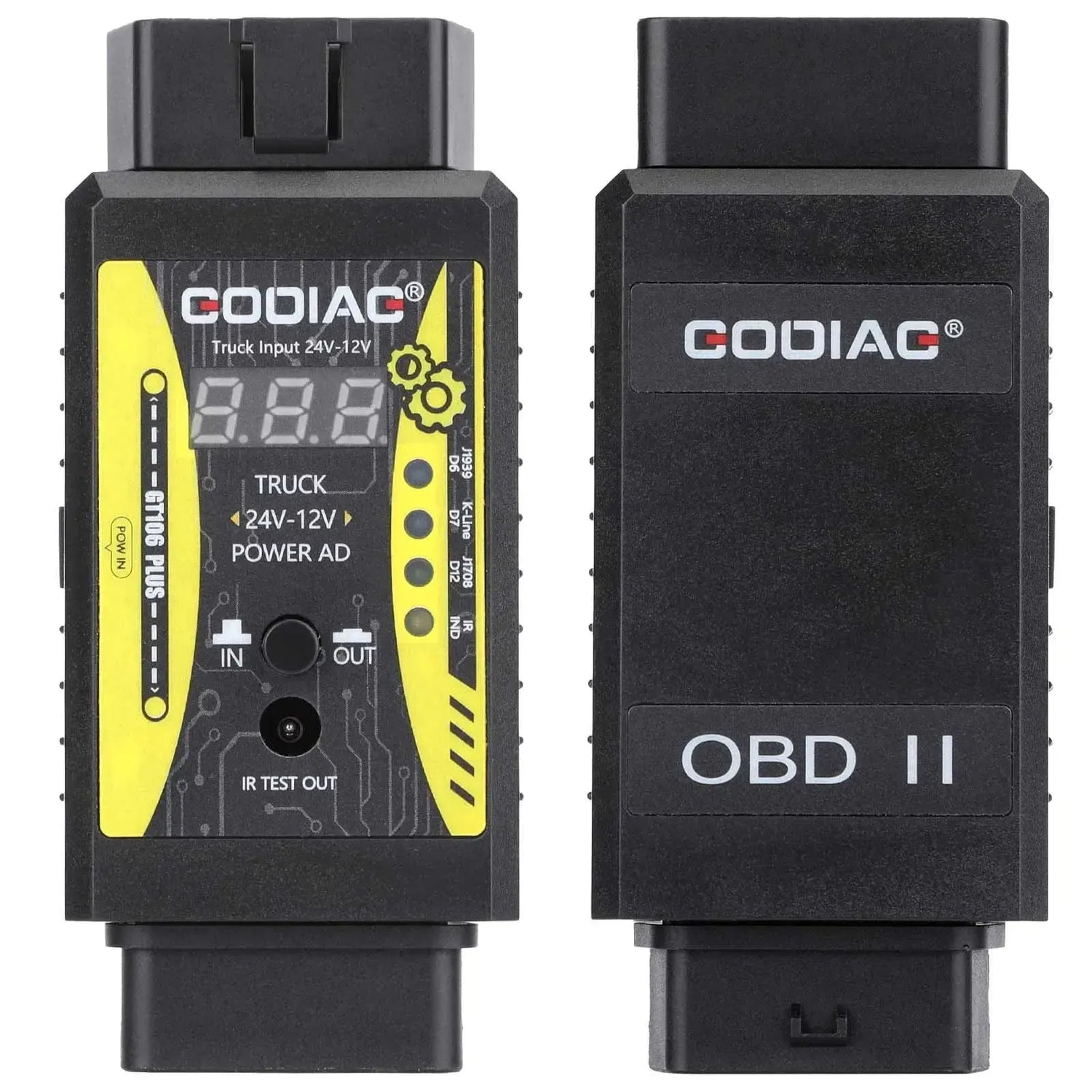

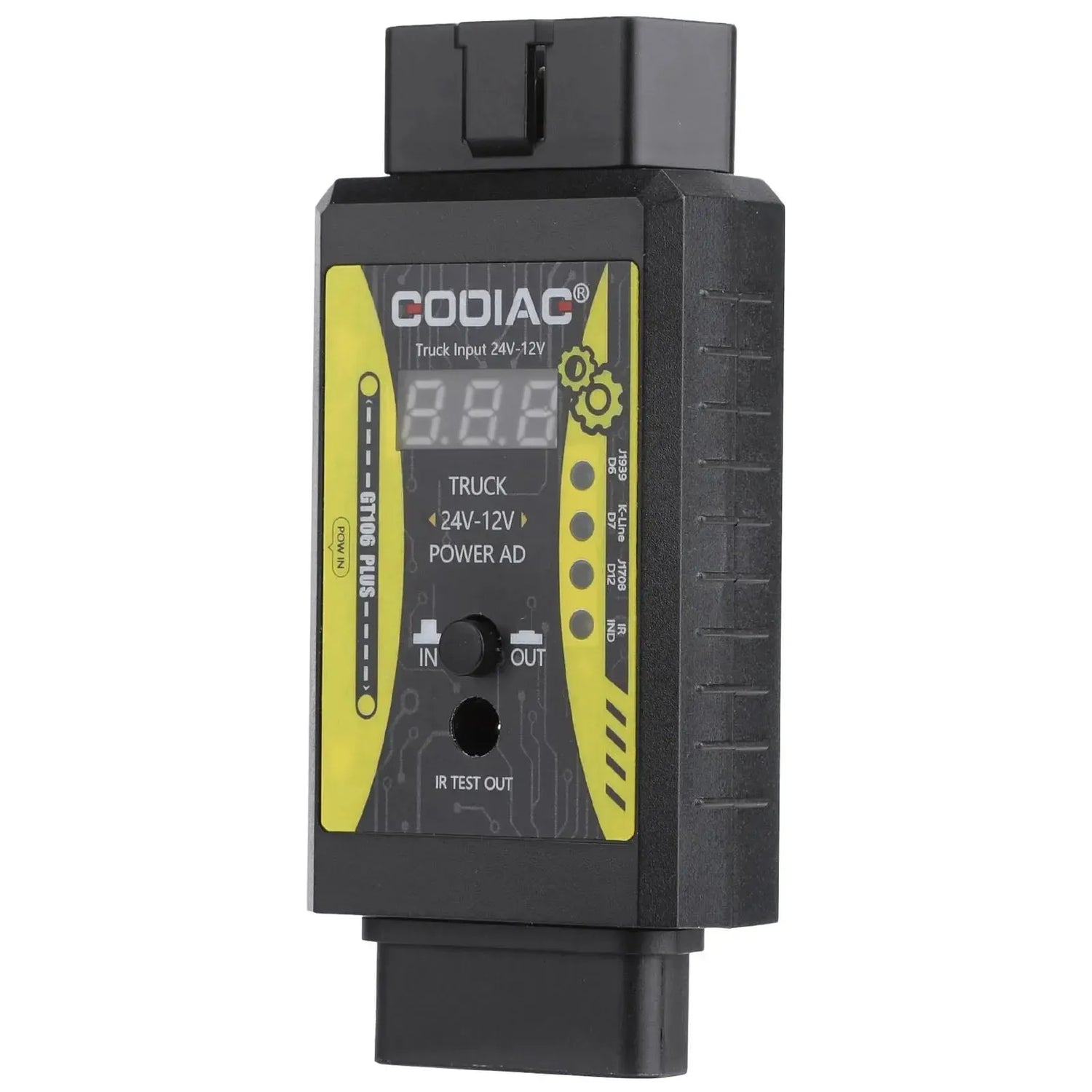

Der GoDiag GT106 Plus Spannungswandler ist dafür konzipiert, die 24V-Diagnosebuchse von schweren Nutzfahrzeugen und Lastwagen in eine sichere 12V-Anschlussmöglichkeit umzuwandeln. Dadurch ist es möglich, Standard-12V-Diagnosegeräte an 24V-Fahrzeugen zu verwenden, ohne Risiko einer Überlastung oder Beschädigung der Hardware. Neben der Reduzierung der Versorgungsspannung wandelt dieser Adapter auch das 24V K-Line-Kommunikationsprotokoll in ein 12V K-Line-Signal um. Das Gerät ist mit einem eingebauten digitalen Display zur Anzeige der aktuellen Ausgangsspannung ausgestattet und verfügt über Statusanzeigen zur visuellen Kontrolle aktiver Kommunikationsprotokolle wie J1939, K-Line und J1708.

Während des Betriebs wird der Konverter direkt zwischen die OBD2-Buchse des Fahrzeugs und die Diagnose-Schnittstelle angeschlossen. Sobald die Verbindung hergestellt ist, zeigt das Display die Ausgangsspannung an und die LED-Anzeigen signalisieren, wenn eine Datenübertragung zwischen der ECU des Fahrzeugs und dem angeschlossenen Tester stattfindet. Neben der diagnostischen Umwandlung fungiert das Modul als Testinstrument für externe Komponenten, mit integrierten Anschlüssen zum Ansteuern von Relais und zur Aktivierung von Kraftstoffeinspritzventilen in 12V- und 24V-Systemen. Mit dem integrierten DC-Stromanschluss kann der Techniker direkt Strom an zu testende Komponenten liefern, was es zu einem vielseitigen Werkzeug bei der Fehlersuche an elektrischen und mechanischen Systemen im Kraftstoffsystem macht.

VORTEILE

✔ Schützt 12V-Diagnosegeräte durch aktives Absenken der 24V-Versorgungsspannung.

✔ Konvertiert automatisch das 24V K-Line-Protokoll für nahtlose Kommunikation.

✔ Ausgestattet mit einem eingebauten Voltmeter mit digitaler Anzeige für die direkte visuelle Kontrolle.

✔ Unterstützt direkte Komponentenaktivierung zum Testen von Relais und Kraftstoffeinspritzventilen.

HINWEISE

✕ Für die Reinigung von Injektoren sind externe Verlängerungskabel und Reinigungsflüssigkeit erforderlich.

✕ Beim Testen von 24V-Injektoren ist die Aktivierungszeit auf maximal 120 Sekunden begrenzt.

Anwendungen und Funktionen

Der GoDiag GT106 Plus kombiniert OBD-Spannungsumwandlung mit Signalanalyse. Dadurch kann das Gerät sicher in Werkstätten eingesetzt werden, die sowohl mit leichten als auch schweren Nutzfahrzeugen arbeiten. Nachfolgend sind die Hauptfunktionen beschrieben:

24V zu 12V Spannungsumwandlung: Senkt die Spannung der Diagnosebuchse von LKWs, sodass Standard-12V-OBD2-Scanner sicher angeschlossen werden können, ohne durchzubrennen.
K-Leitung Protokollkonvertierung: Wandelt 24V K-Leitung Kommunikationssignale in 12V um. Dies ist erforderlich, damit 12V-Diagnosehardware mit Steuergeräten verschiedener schwerer Fahrzeuge kommunizieren kann.
Echtzeit-Spannungsanzeige: Zeigt die aktuelle Ausgangsspannung auf dem digitalen Display an, um die Stabilität der Stromversorgung der angeschlossenen Geräte zu überprüfen.
Kommunikationsanzeige: Bietet visuelles LED-Feedback für aktive Protokolle wie J1939, J1708 und K-Leitung, sodass der Techniker sofort sieht, ob eine erfolgreiche Datenverbindung besteht.

Spezielle Funktionen und Möglichkeiten

Neben der regulären Diagnosekonvertierung bietet dieses Gerät hardwarebasierte Testmöglichkeiten für spezifische elektromechanische Fahrzeugkomponenten.

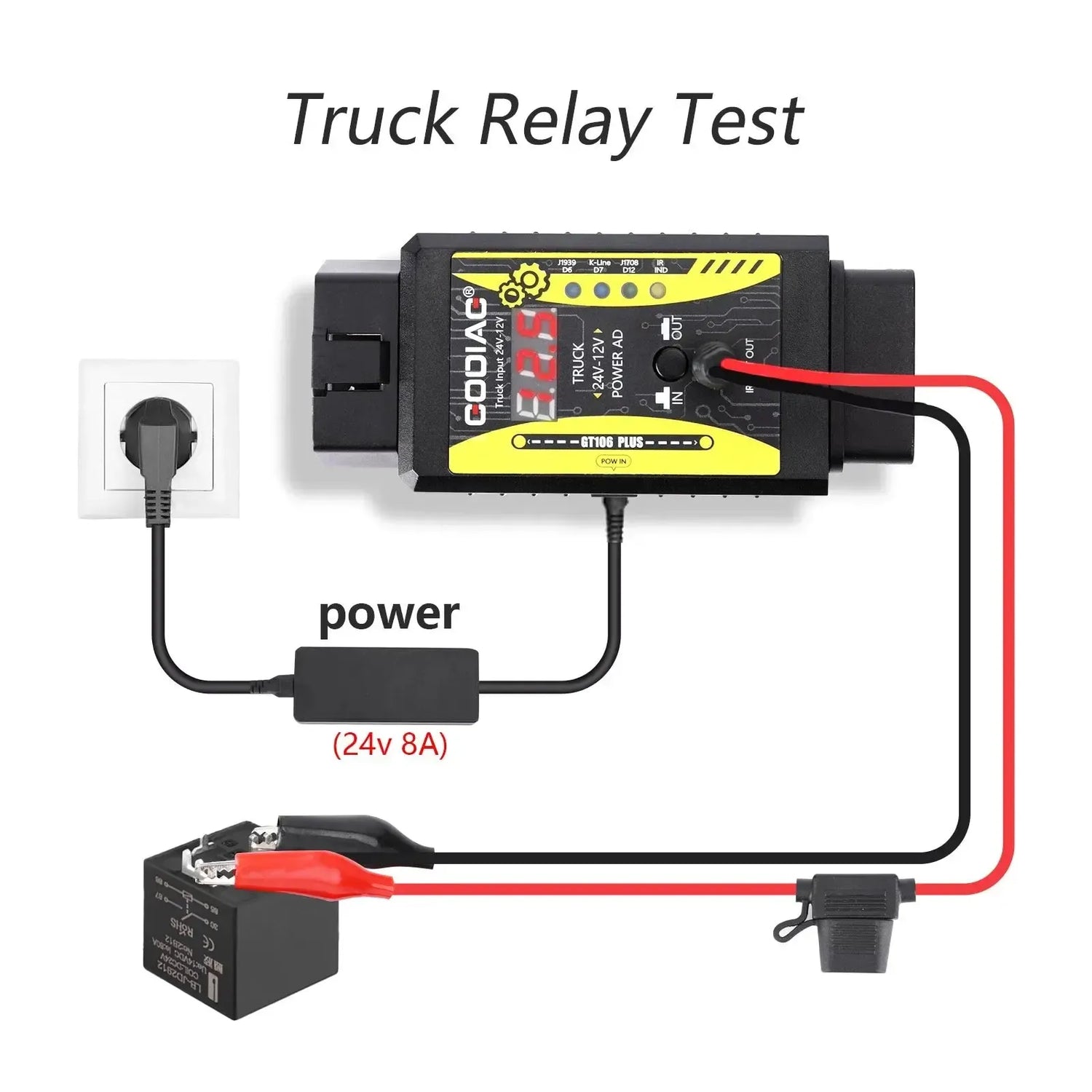

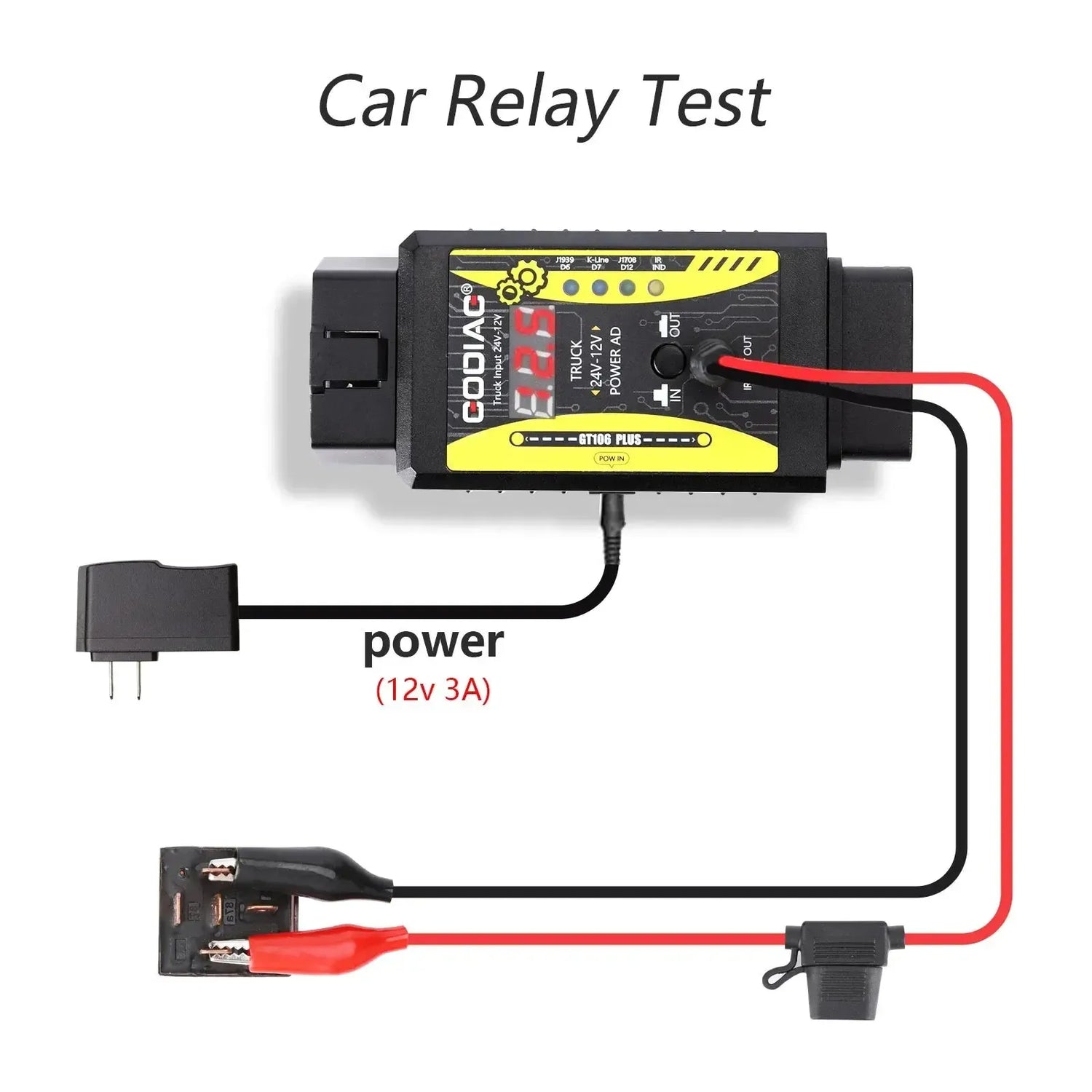

Relaisprüfung (12V und 24V): Ermöglicht es, abgekoppelte Relais (z. B. von Scheinwerfern, Hupe oder Anlasser) direkt mit Strom zu versorgen und über den Adapter anzusteuern, um die Schaltfunktion zu überprüfen.

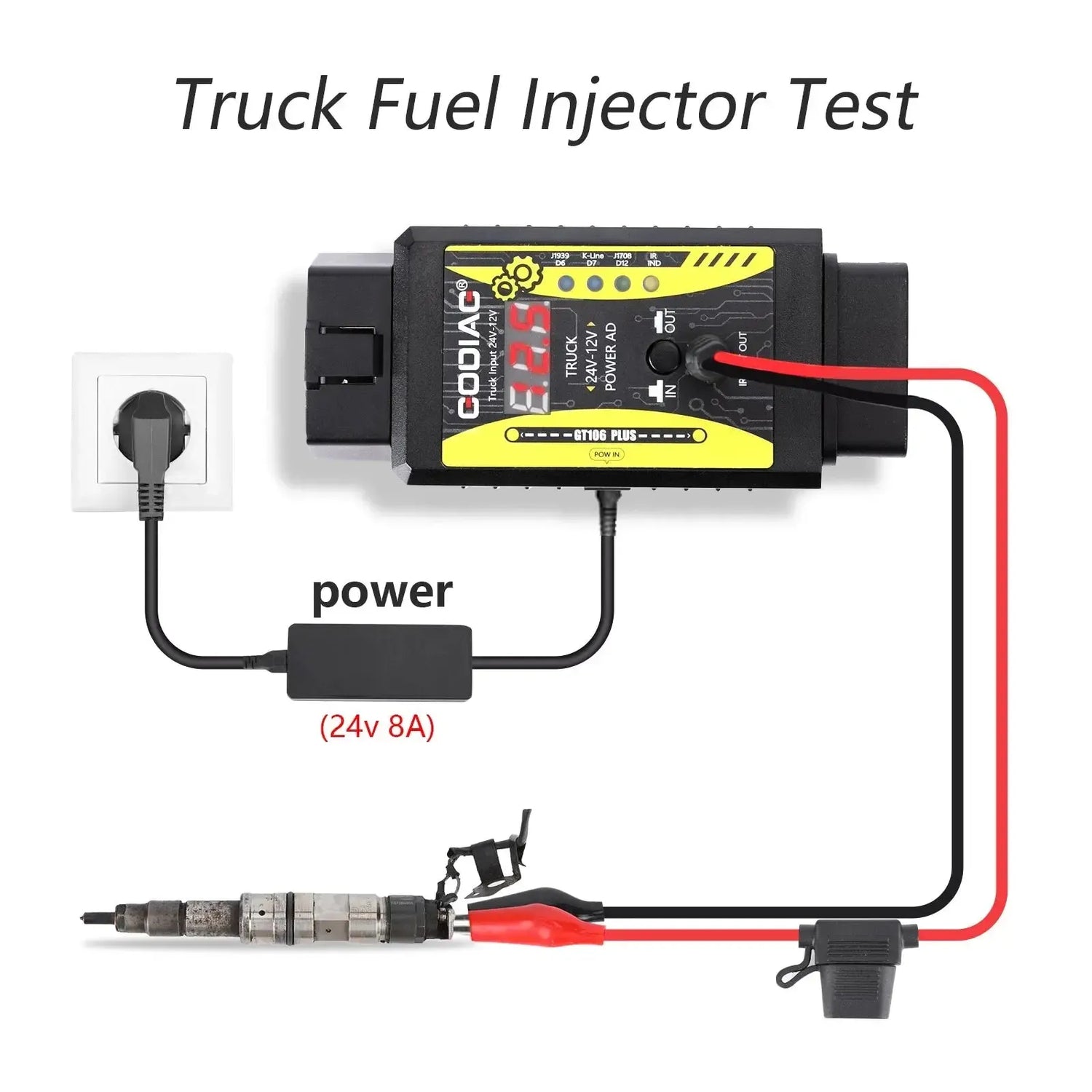

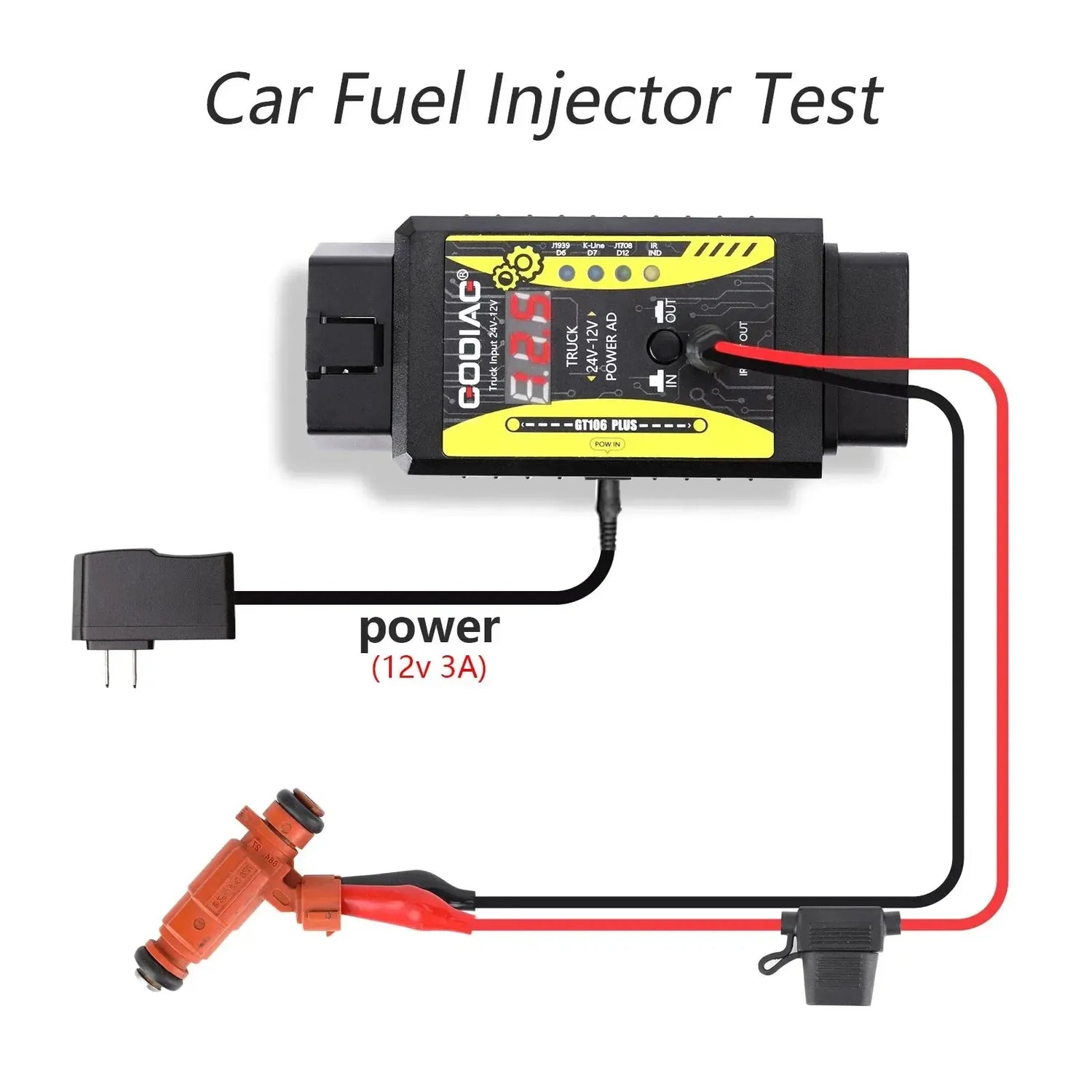

Dieselinjektor-Aktivierung (12V und 24V): Kann Dieselinjektoren elektronisch öffnen und schließen, indem sie direkt angesteuert werden. So kann der Techniker die Funktion visuell oder akustisch überprüfen und festsitzende Nadeln erkennen.
Unterstützung bei der Reinigung von Dieselinjektoren: Durch wiederholtes Ansteuern des Injektors mit dem Adapter und gleichzeitige Druckzufuhr über eine (nicht mitgelieferte) Reinigungsdüse können Verstopfungen in der Düse ausgespült werden.

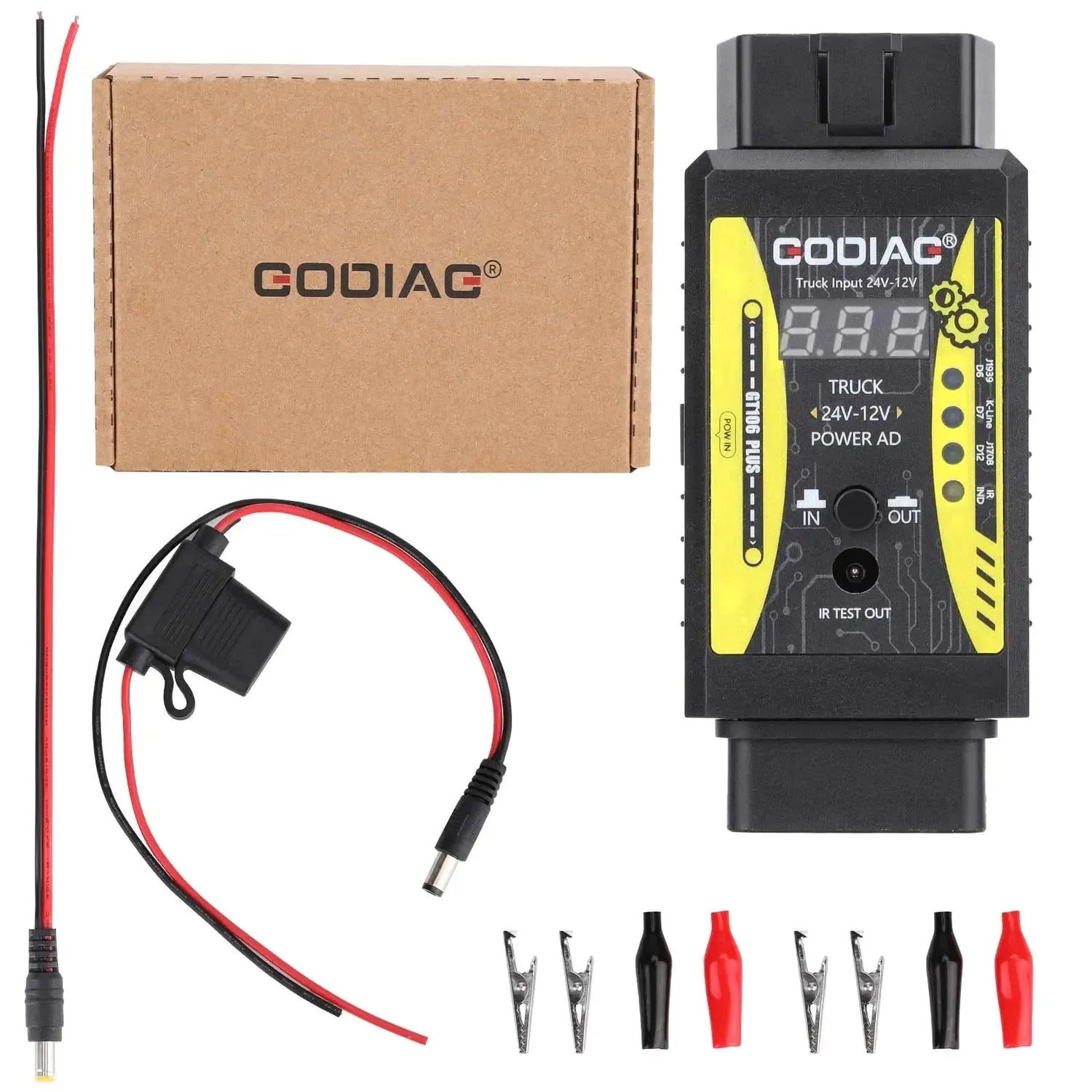

Lieferumfang

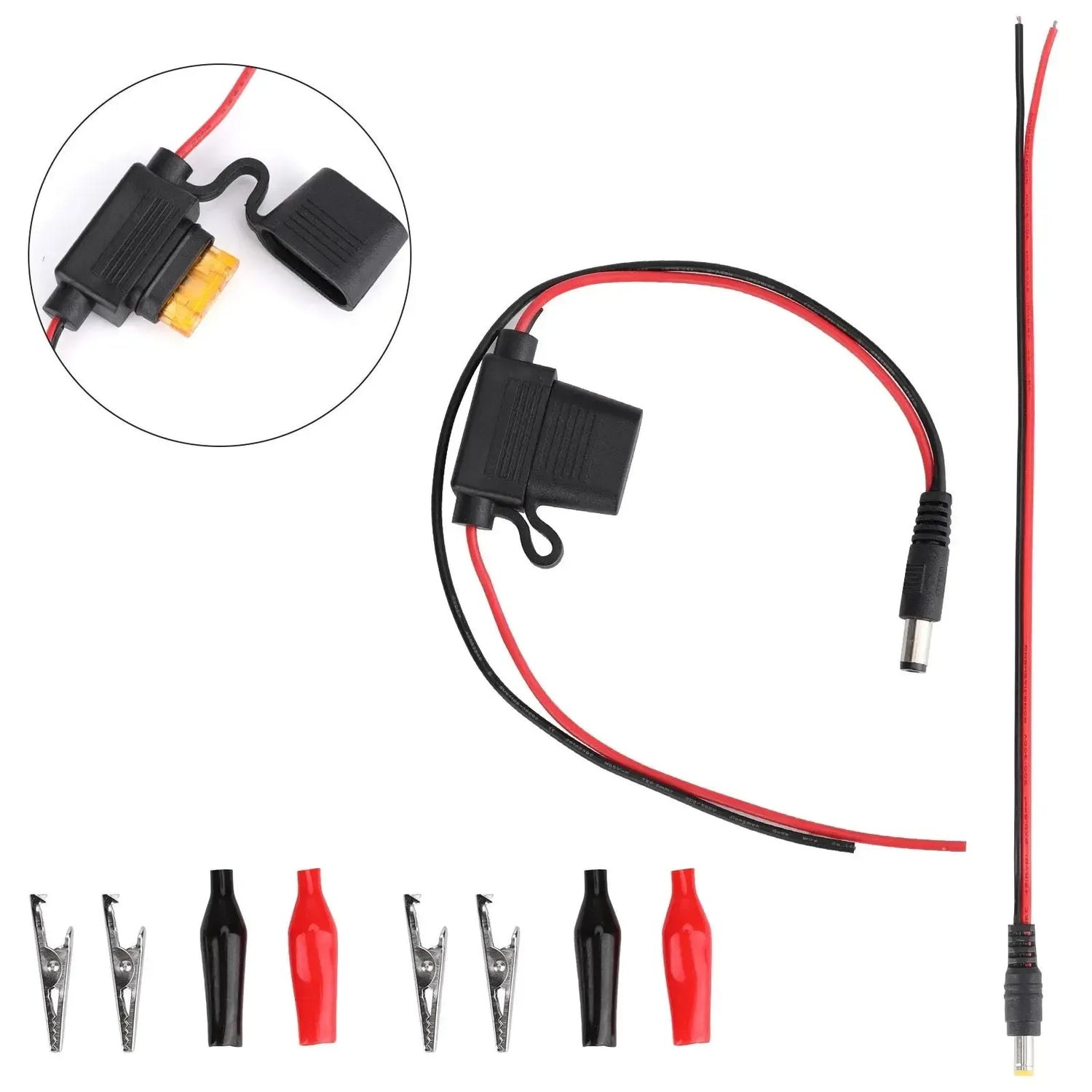

1x GoDiag GT106 Plus Spannungswandler
1x Stromversorgungskabel mit integriertem Sicherungshalter
1x DC-Stromversorgungskabel
4x Krokodilklemmen (2x rot, 2x schwarz)
4x Gummischutzhüllen für die Klemmen

💡

Gut zu wissen: Achten Sie bei der elektronischen Ansteuerung von 24V-Dieselinjektoren darauf, dass die ununterbrochene Aktivierungszeit 120 Sekunden nicht überschreitet. Längere Belastung kann die interne Spule des Injektors überhitzen und beschädigen.

Technische Spezifikationen

Spezifikation	Beschreibung
Produktmarke	GoDiag
Produktmodell	GT106 Plus
Produktkategorie	Spannungswandler / Zubehör
Eingangsspannung	24V (Nutzfahrzeuge OBD)
Ausgangsspannung	12V (Standard OBD2)
Unterstützte Protokolle (Anzeige)	J1939, J1708, K-Leitung
Protokollkonvertierung	24V K-Leitung zu 12V K-Leitung
Anzeige	Digitales numerisches Display (Spannung)
Zusätzliche Anschlüsse	DC-Stromversorgung Ein/Aus für Komponententests
