GoDiag GT100 Plus | Breakout-Box

Der GoDiag GT100 Plus ist eine Breakout-Box und ECU-Connector, entwickelt für die Diagnose und Prüfung von Fahrzeugelektronik. Dieses Gerät ermöglicht die Erkennung von Kommunikationsprotokollen, die Überprüfung des Status des OBDII-Diagnoseanschlusses und den Anschluss von ECUs auf dem Prüfstand. Das integrierte digitale Display zeigt die Echtzeit-Spannung (V) und Stromstärke (A) des angeschlossenen Moduls an, was bei der Überwachung des Kommunikationsstatus hilft.

Darüber hinaus fungiert der GT100 Plus als Stromquelle für das Fahrzeug während des Batteriewechsels, um Datenverlust zu vermeiden. Die Breakout-Box unterstützt verschiedene Protokolle, darunter CAN-Bus, K-Line, GPT und DOIP-ENET. Das System ist sowohl für 12V-Fahrzeuge als auch für 24V-Lkw durch die integrierte Umwandlungsfunktion geeignet und kann als Verlängerungskabel oder zum gleichzeitigen Verbinden mehrerer ECU-Module verwendet werden.

Anwendung und Funktionalität:

Der GT100 Plus bietet eine breite Palette an Funktionen für Diagnose, Programmierung und Prüfung von ECUs:

• OBDII-Protokollerkennung: Kontrollleuchten zeigen aktive Kommunikation an den OBDII-Pins an, wodurch schnell festgestellt werden kann, welches Protokoll verwendet wird (z. B. K-Line, CAN-Bus).
• ECU-Verbindung auf dem Prüfstand: Ermöglicht den Anschluss einer ECU außerhalb des Fahrzeugs über den DB25-Stecker und die mitgelieferten Farbkabel. Dies ist geeignet für Programmierung, Klonen und Tests.
• GPT- und DOIP-ENET-Unterstützung: Ausgestattet mit speziellen Anschlüssen für GPT-Programmierung ohne Öffnen der ECU und einem RJ45-Anschluss für Diagnose über DOIP-ENET.
• Spannungs- und Stromanzeige: Das digitale Display zeigt die Spannung der OBDII-Schnittstelle und die Stromstärke, die von der angeschlossenen ECU verbraucht wird.
• Stromversorgung bei Batteriewechsel: Durch Anschluss einer externen Stromquelle an den GT100 Plus kann die Fahrzeugelektronik mit Strom versorgt werden, während die Batterie gewechselt wird.
• OBD1-zu-OBD2-Adapterfunktion: Das Gerät kann in Kombination mit einem OBD1-zu-OBD2-Kabel (nicht im Lieferumfang enthalten) verwendet werden, um ältere Fahrzeuge auszulesen.
• 24V-zu-12V-Umwandlung: Das integrierte Modul wandelt die 24V-Versorgung von schweren Lkw in 12V um, sodass Standard-12V-Diagnosegeräte sicher verwendet werden können.
• Mehrere ECUs verbinden: Es ist möglich, mehrere ECU-Module gleichzeitig anzuschließen für gemeinsame Diagnose oder Programmierung.
• Überprüfung des Diagnoseanschlusses: Prüft, ob der OBDII-Anschluss des Fahrzeugs korrekt funktioniert und ob die Versorgungs- und Massepins in Ordnung sind, bevor Diagnosegeräte angeschlossen werden.

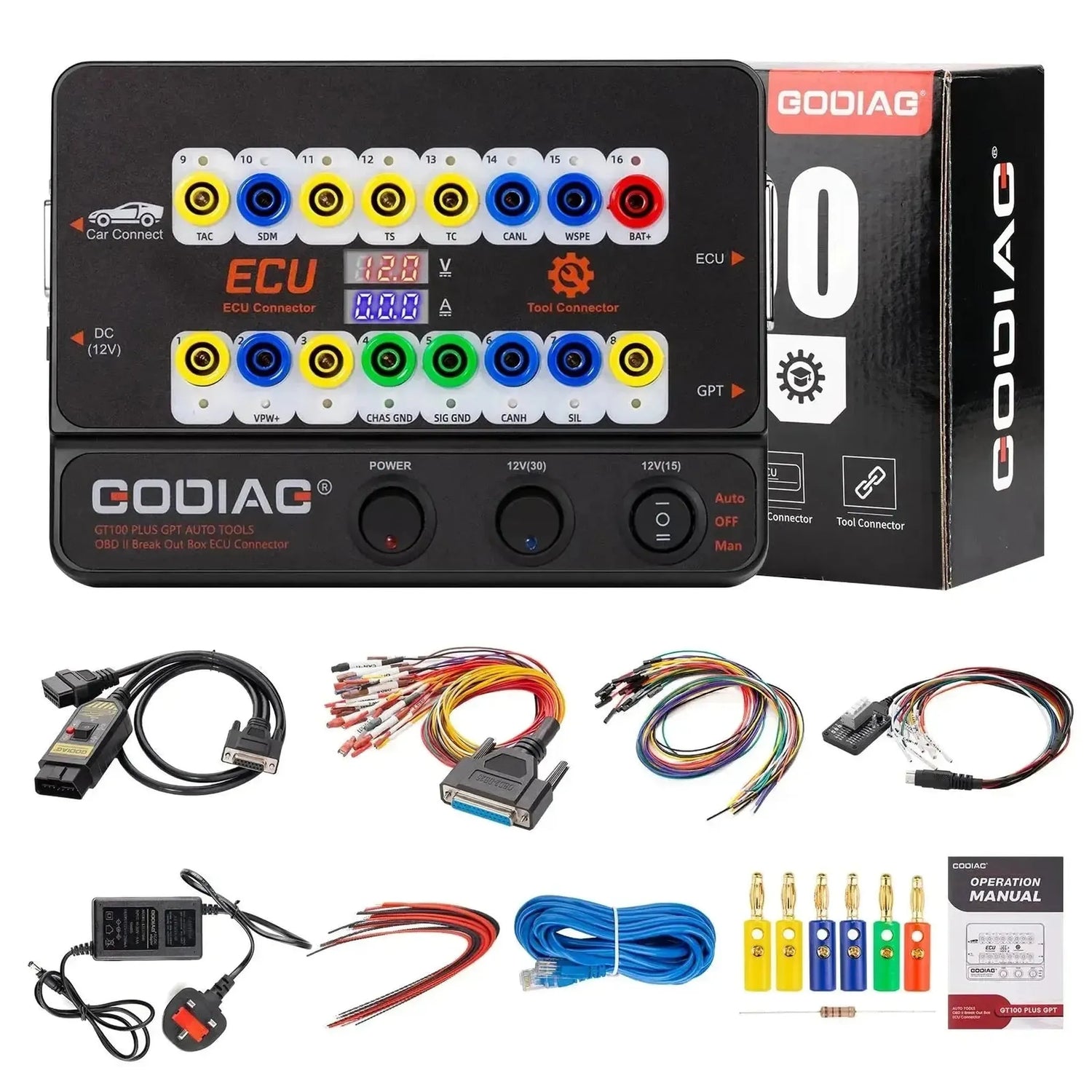

Lieferumfang:

• 1x GoDiag GT100 Plus Haupteinheit
• 1x OBD2-zu-DB25-Kabel
• 1x DB25-Farbkabelsatz (GPT-Kabel)
• 1x Netzadapter (12V)
• 1x Widerstand 120 Ohm
• 1x Bananenstecker-Set (6 Stück)
• 2x 24-poliges Jumperkabel
• 1x Ethernet-Kabel (DOIP-ENET)
• 1x Bedienungsanleitung

Technische Spezifikationen:
