GoDiag | BMW CAS4/CAS4+ | Testplattform

Das GoDiag BMW CAS4/CAS4+ Testplattform ist für das Testen und Programmieren von BMW CAS4 und CAS4+ Wegfahrsperrenmodulen auf der Werkbank konzipiert. Diese Plattform ermöglicht diagnostische Aufgaben und Schlüsselprogrammierung, ohne dass das Modul im Fahrzeug installiert sein muss. Das Gerät simuliert die Fahrzeugumgebung und ermöglicht die direkte Kommunikation mit dem CAS-Modul über eine OBD2-Schnittstelle, was den Prozess des Daten-Auslesens und -Schreibens vereinfacht.

Das Testplattform ist mit einer Anzeige ausgestattet, die den Kommunikationsstatus zwischen dem Schlüssel und dem CAS-Modul anzeigt, wodurch schnell festgestellt werden kann, ob ein Schlüssel korrekt synchronisiert ist und funktioniert. Es ist kompatibel mit verschiedenen Programmiergeräten und bietet eine stabile Verbindung zum Lesen von D-Flash und P-Flash Daten. Durch das Testen des Moduls außerhalb des Fahrzeugs können Probleme effizient identifiziert und behoben werden, beispielsweise nach einer Reparatur oder beim Anfertigen neuer Schlüssel.

Anwendung und Funktionalität:

Die Plattform wird verwendet, um die Funktionalität des CAS-Moduls und der zugehörigen Schlüssel auf der Werkbank zu überprüfen und zu programmieren.

• Schlüsselprogrammierung: Ermöglicht das Hinzufügen neuer Schlüssel oder das Programmieren aller Schlüssel bei Verlust, in Kombination mit einem kompatiblen Programmiergerät.
• Modultest: Überprüft die korrekte Funktion des CAS4/CAS4+-Moduls nach Reparatur oder Datenänderung durch Verifizierung der Kommunikation mit dem Schlüssel.
• Synchronisationskontrolle: Eine integrierte Anzeige zeigt an, ob der Schlüssel erfolgreich mit dem CAS-Modul kommuniziert, was bei der Diagnose von Synchronisationsproblemen hilft.
• Daten lesen und schreiben: Bietet eine stabile Verbindung zum Auslesen und Schreiben von Daten der 9S12XDP512(1L15Y) und 9S12XEP100(5M48H) Mikrocontroller.
• Diagnose auf der Werkbank: Führt Programmier- und Testfunktionen aus, ohne dass das Modul im Fahrzeug montiert sein muss, was den Arbeitsablauf für Techniker beschleunigt.

Kompatibilität:

Diese Testplattform ist kompatibel mit bestimmten BMW-Modellen, die mit einem CAS4- oder CAS4+-Modul ausgestattet sind.

• BMW 5er Serie: F07, F10, F11, F18 (2010-2014)
• BMW 6er Serie: F12, F13 (2011-2013)
• BMW 7er Serie: F01, F02 (2009-2013)

Die Plattform funktioniert in Kombination mit verschiedenen Schlüsselprogrammierwerkzeugen, darunter:

• Autel IM608
• CGDI Prog BMW
• GoDiag VVDI2
• Xhorse VVDI2
• Yanhua ACDP

Lieferumfang:

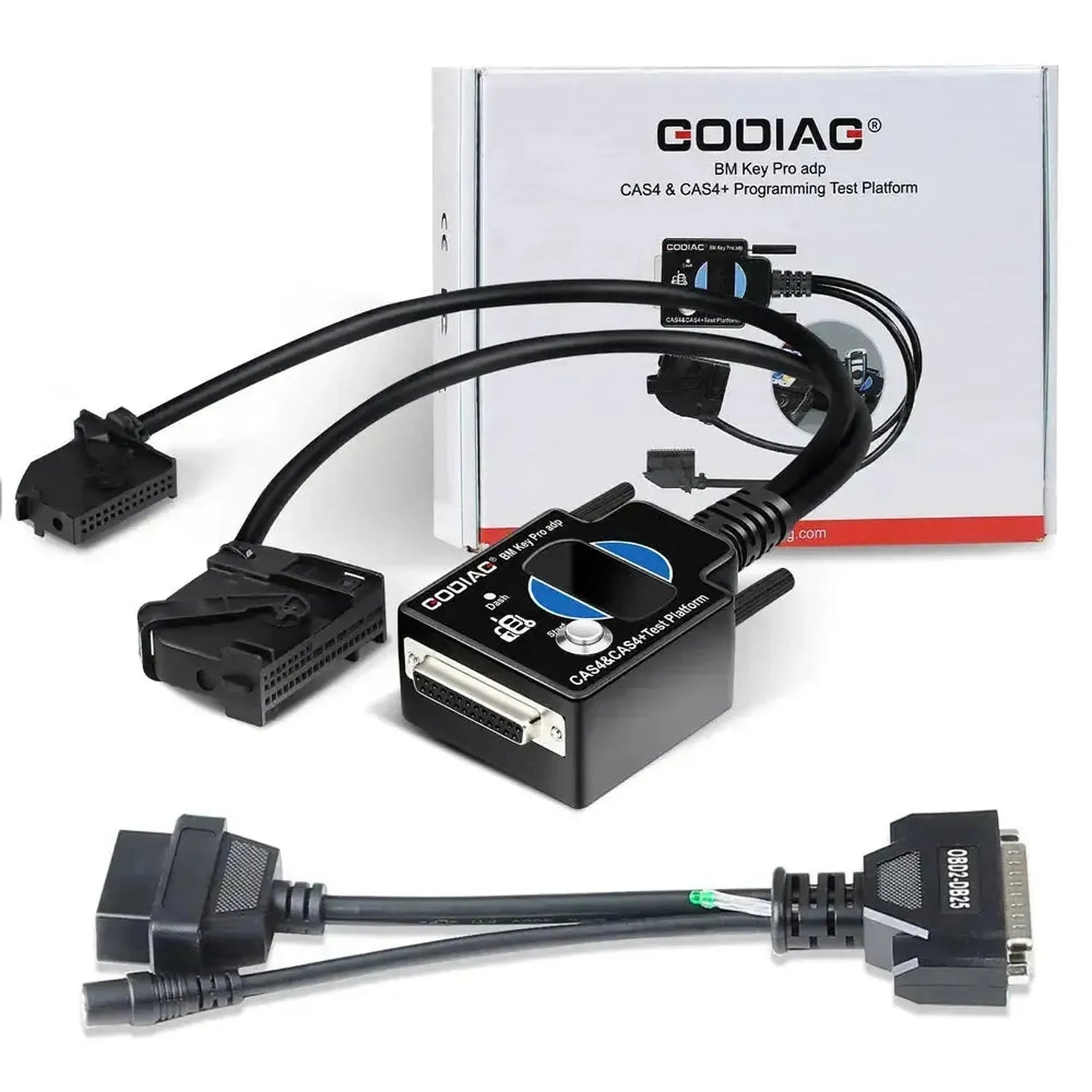

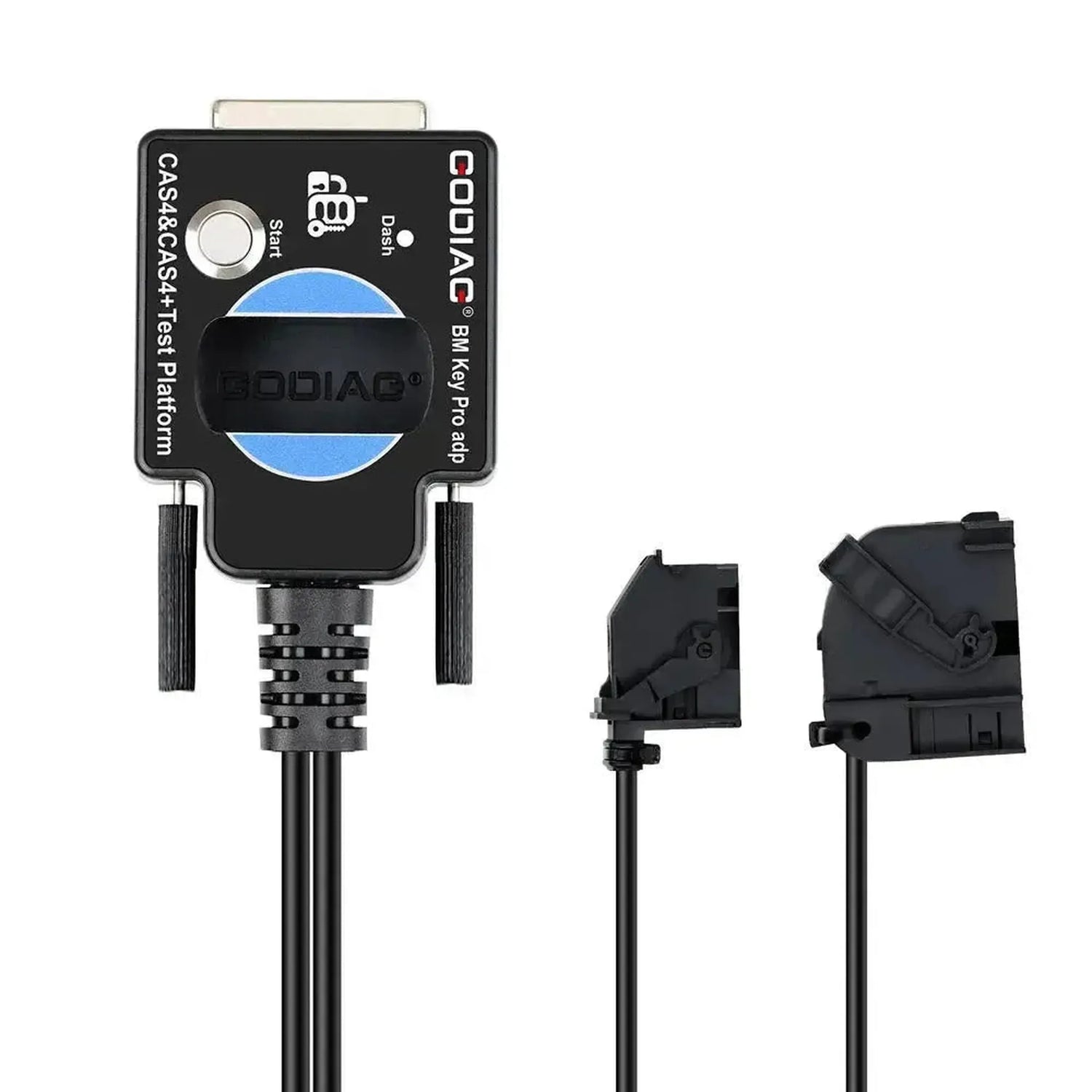

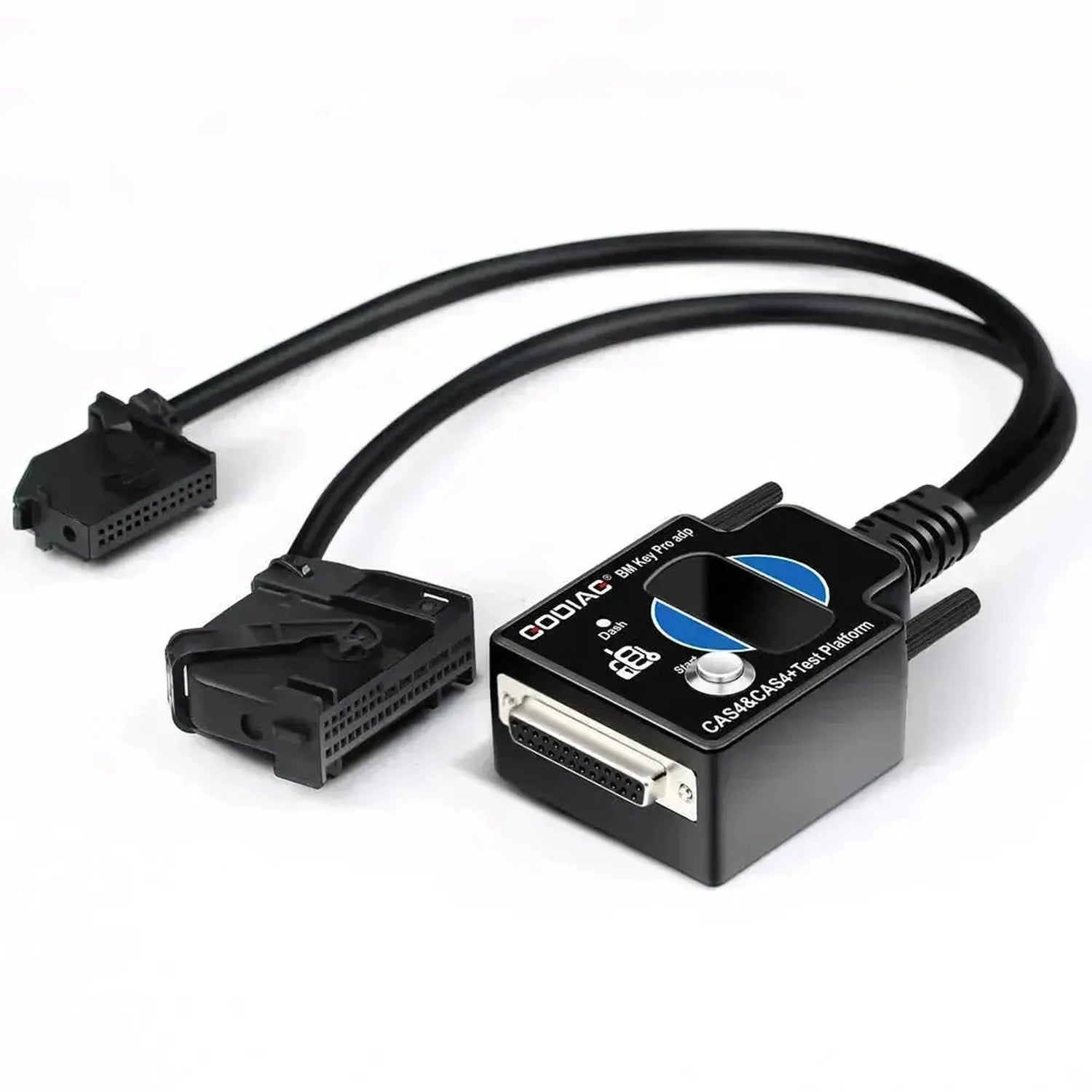

• 1x GoDiag BMW CAS4/CAS4+ Testplattform

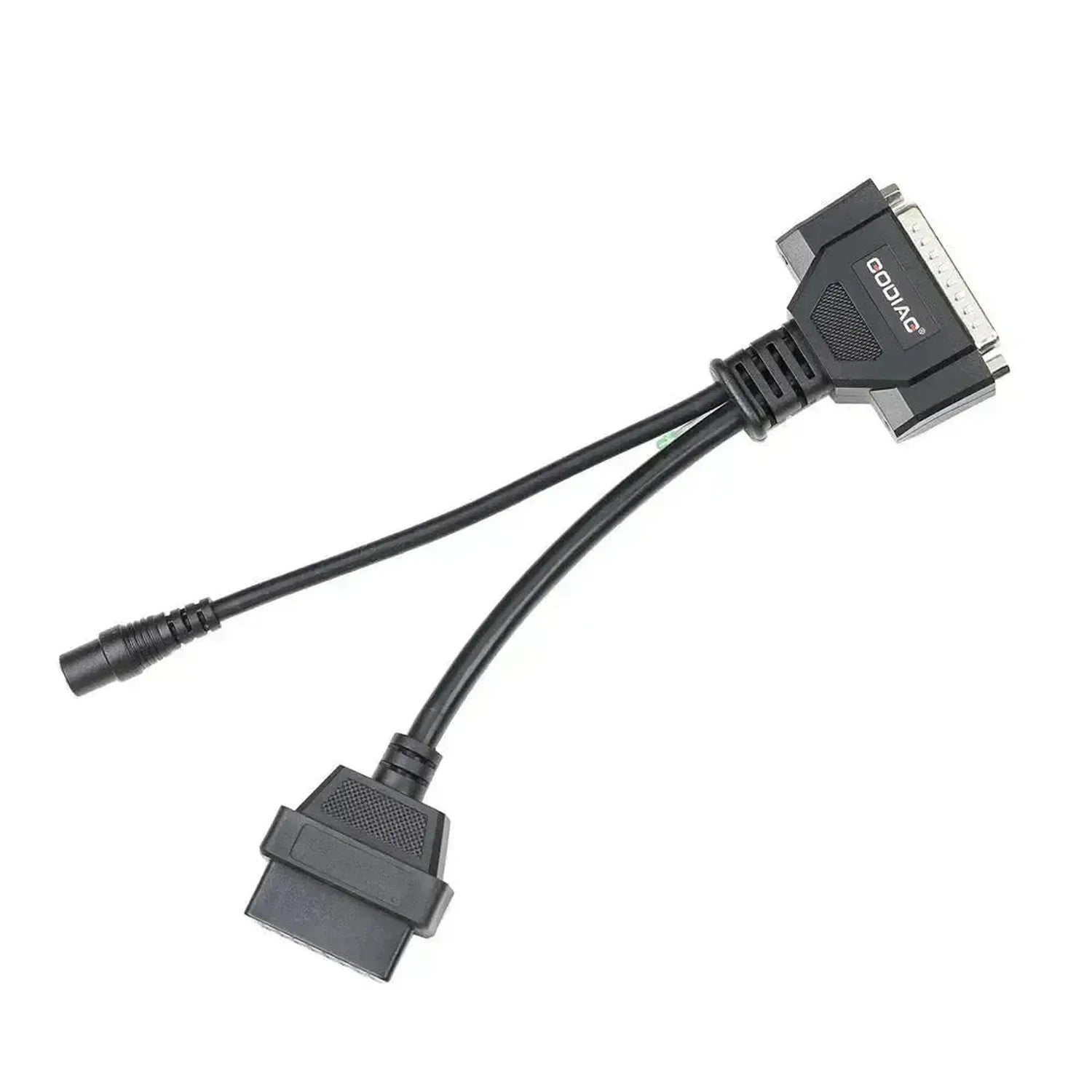

• 1x OBD2-auf-DB25-Kabel

Technische Spezifikationen:
