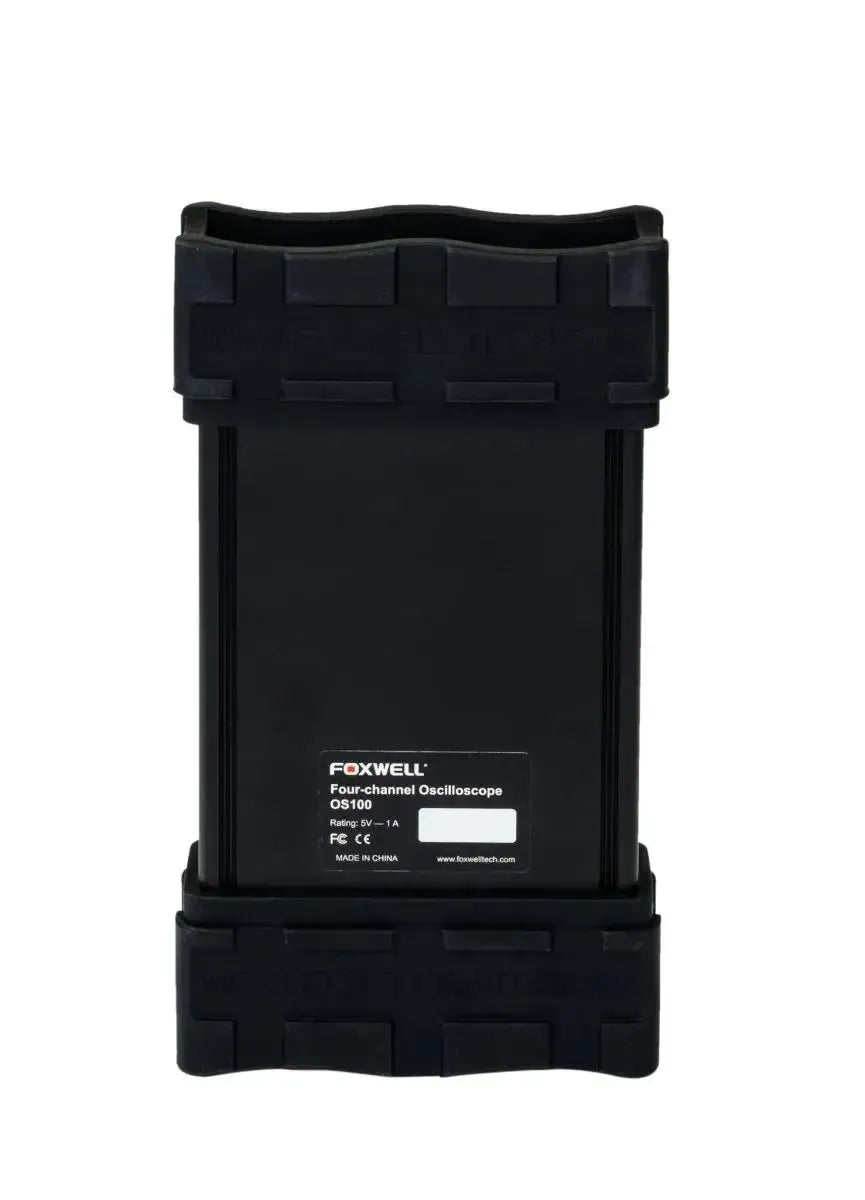

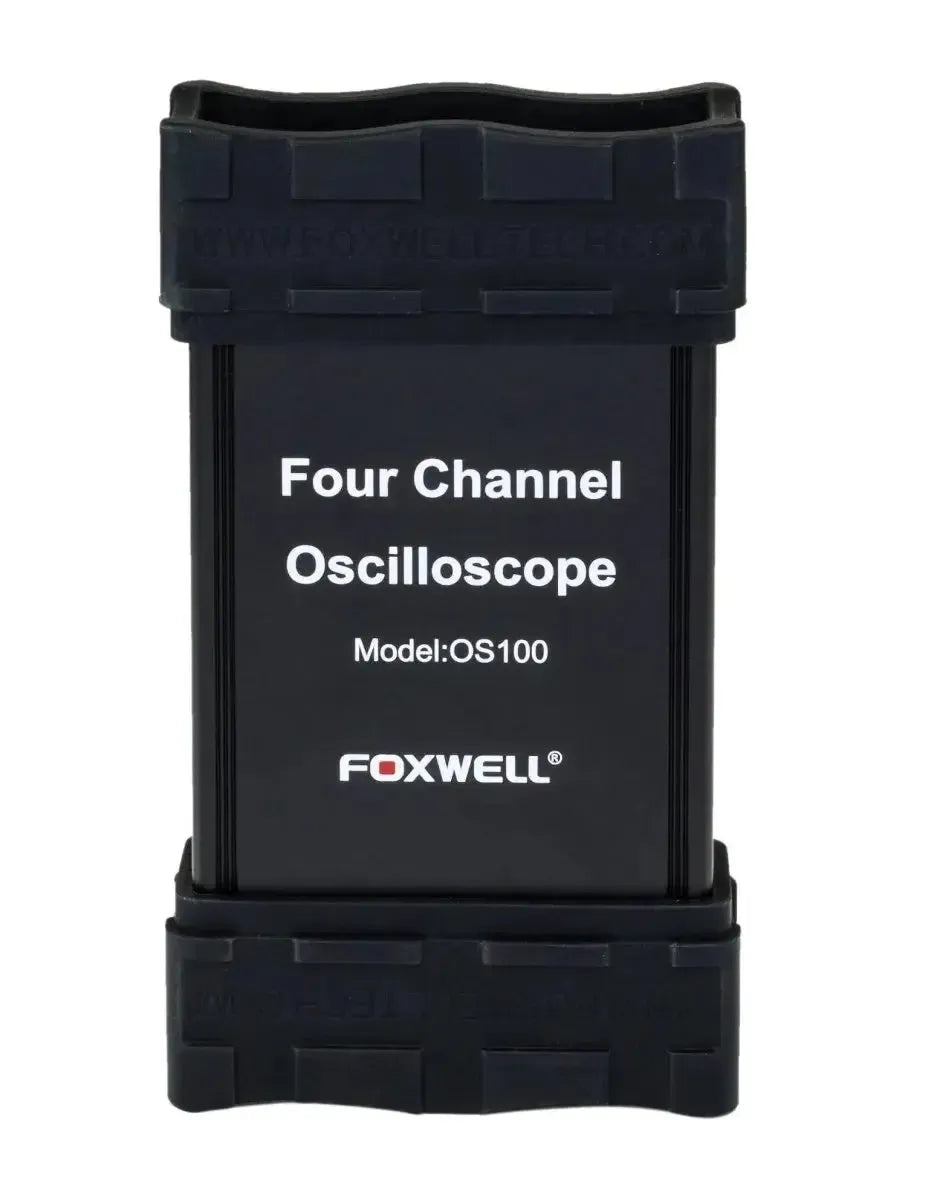

Foxwell OS100 | Oszilloskop (4-Kanal)

Das Foxwell OS100 ist ein 4-Kanal-Oszilloskop, das für die automotive Diagnostik entwickelt wurde. Dieses Gerät verfügt über eine Bandbreite von 70 MHz und eine Sampling-Rate von 1 GSa/s, was detaillierte Messungen elektronischer Signale in Fahrzeugen ermöglicht. Die Speichertiefe beträgt 64kb. Das OS100 wird über eine USB 2.0-Schnittstelle mit einem Windows-PC, Laptop oder kompatiblen Foxwell-Diagnosetablets wie dem GT80 Plus und GT80 Mini verbunden.

Das Oszilloskop ist mit mehr als 80 vorinstallierten automotive Messfunktionen ausgestattet, um Bauteile wie die Zündung, Luftmassenmesser, verschiedene Sensoren und Datenbus-Signale zu testen. Die Software bietet erweiterte Analysemöglichkeiten, darunter einen FFT-Spektrumanalysator und Funktionen zur Bearbeitung von Wellenformen wie Mittelwertbildung, Addition, Subtraktion und Multiplikation. Messergebnisse können für Berichte in Excel- oder JPG-Dateien exportiert werden. Das Gehäuse besteht aus eloxiertem Aluminium für Langlebigkeit.

Anwendung und Funktionalität:

Das OS100 wurde entwickelt, um Messungen an elektronischen Systemen und Komponenten in Fahrzeugen durchzuführen und zu analysieren.

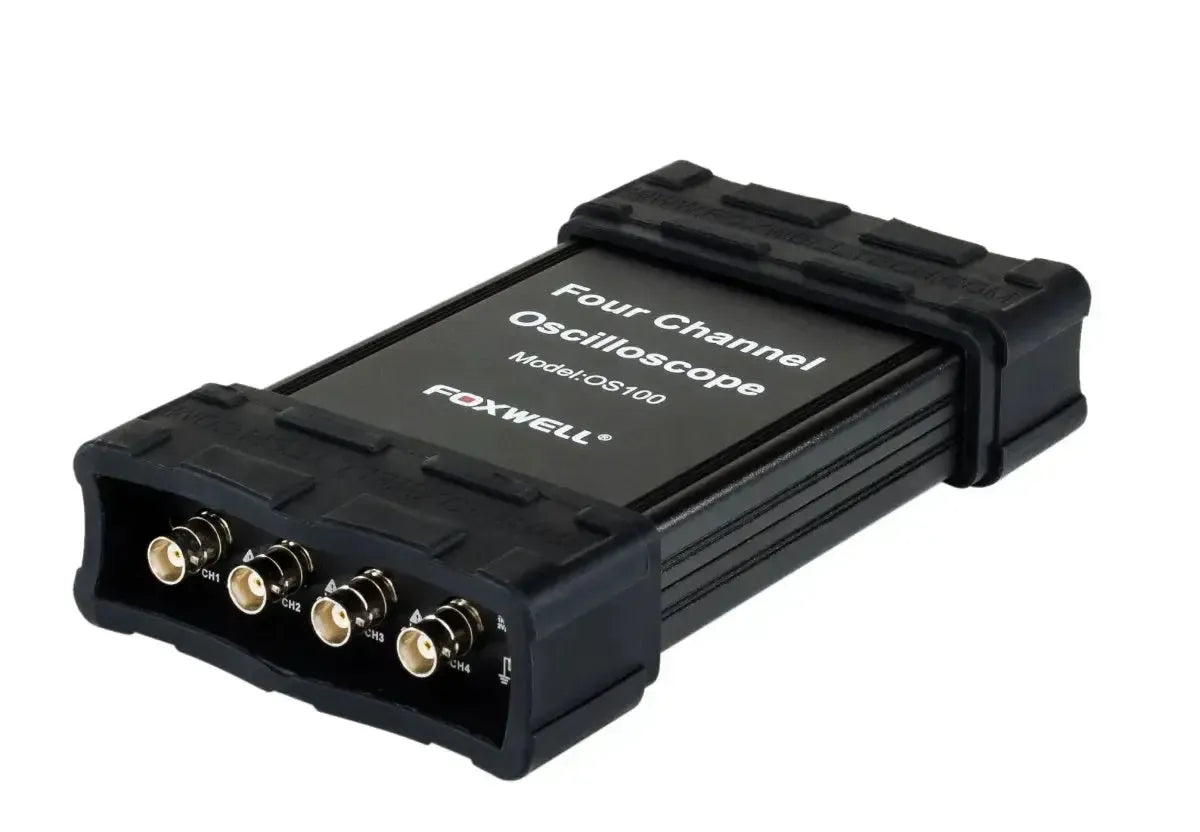

• 4-Kanal-Messung: Ermöglicht die gleichzeitige Messung und den Vergleich von vier verschiedenen Signalen, was bei der Diagnose komplexer Systeme hilfreich ist.
• Automotive Voreinstellungen: Enthält mehr als 80 vorprogrammierte Tests für spezifische Bauteile wie Kurbelwellen- und Nockenwellensensoren, Lambdasonden, Zündsysteme sowie Start- und Ladeschaltungen.
• Signalanalyse: Der integrierte FFT (Fast Fourier Transform) Spektrumanalysator und mathematische Funktionen (Addition, Subtraktion, Multiplikation, Division) bieten tiefgehende Analysemöglichkeiten der gemessenen Signale.
• Datenexport: Messdaten und Wellenformen können gespeichert und für Dokumentation oder weitere Analyse in Excel- oder JPG-Dateien exportiert werden.
• PC-Konnektivität: Funktioniert in Kombination mit einem Windows-PC oder kompatiblen Foxwell-Tablets, wobei die Software des angeschlossenen Geräts für Anzeige und Steuerung verwendet wird.

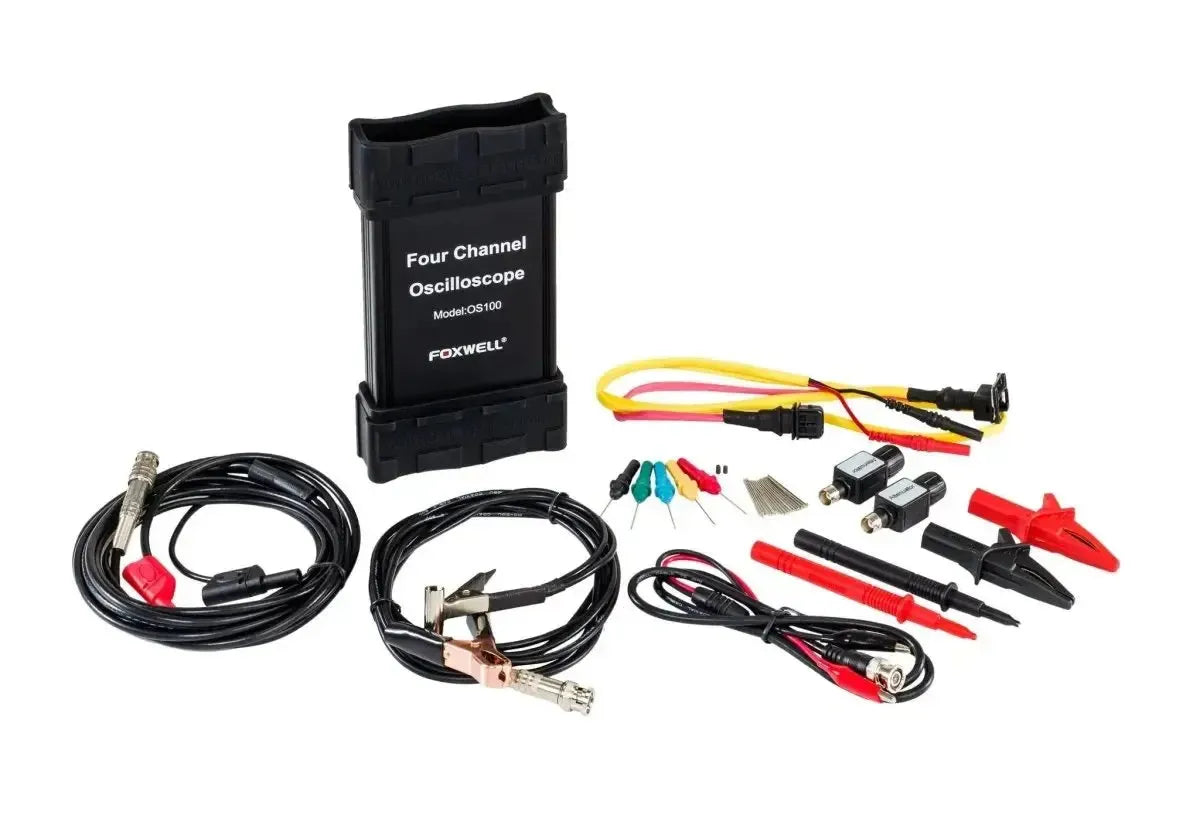

Lieferumfang:

• 1x Foxwell OS100 4-Kanal-Oszilloskop
• 4x Auto Testkabel
• 2x Automotive Bobine-auf-Zündkerze Verlängerungskabel
• 2x Große Krokodilklemme
• 2x Multimeter-Messspitze
• 2x Abschwächer (Attenuator)
• 2x Krokodilklemmenkabel
• 1x Auto Hochdruck-Zündsonde
• 1x Akupunktur-Sondenset
• 1x Break-out-Kabel
• 1x USB-Kabel
• 1x Robuster Kunststoff-Aufbewahrungskoffer

Technische Spezifikationen:
