MultiECUScan Adapterkabel Set (6-teilig) | Zubehör

Das MultiECUScan Adapterkabelset ist eine 6-teilige Sammlung von Adaptern, die entwickelt wurden, um eine Verbindung zwischen einer Standard-OBD2-Schnittstelle und spezifischen Steuergeräten (ECUs) in Fahrzeugen herzustellen. Dieses Set wurde insbesondere für die Verwendung mit Diagnosesoftware wie MultiECUScan und AlfaOBD entwickelt. Jedes Kabel im Set hat eine einzigartige Farbe und interne Verdrahtung, um Zugang zu Systemen zu erhalten, die über die Standard-OBD2-Pins nicht erreichbar sind.

Die Funktionalität dieses Sets basiert auf der Umlenkung der Diagnose-Pins. Eine Standard-Schnittstelle kann dadurch mit Modulen wie dem Airbag, ABS, Servolenkung und dem CAN-Netzwerk kommunizieren. Die Adapter stellen eine physische Verbindung zwischen dem 16-poligen Stecker der Diagnose-Schnittstelle und dem 16-poligen OBD2-Anschluss des Fahrzeugs her, wobei die Pinbelegung an die Anforderungen der anzusprechenden ECU angepasst wird. Dies ermöglicht eine tiefgehende Diagnose, das Auslesen von Fehlercodes und die Durchführung von Servicefunktionen.

Anwendung und Funktionalität:

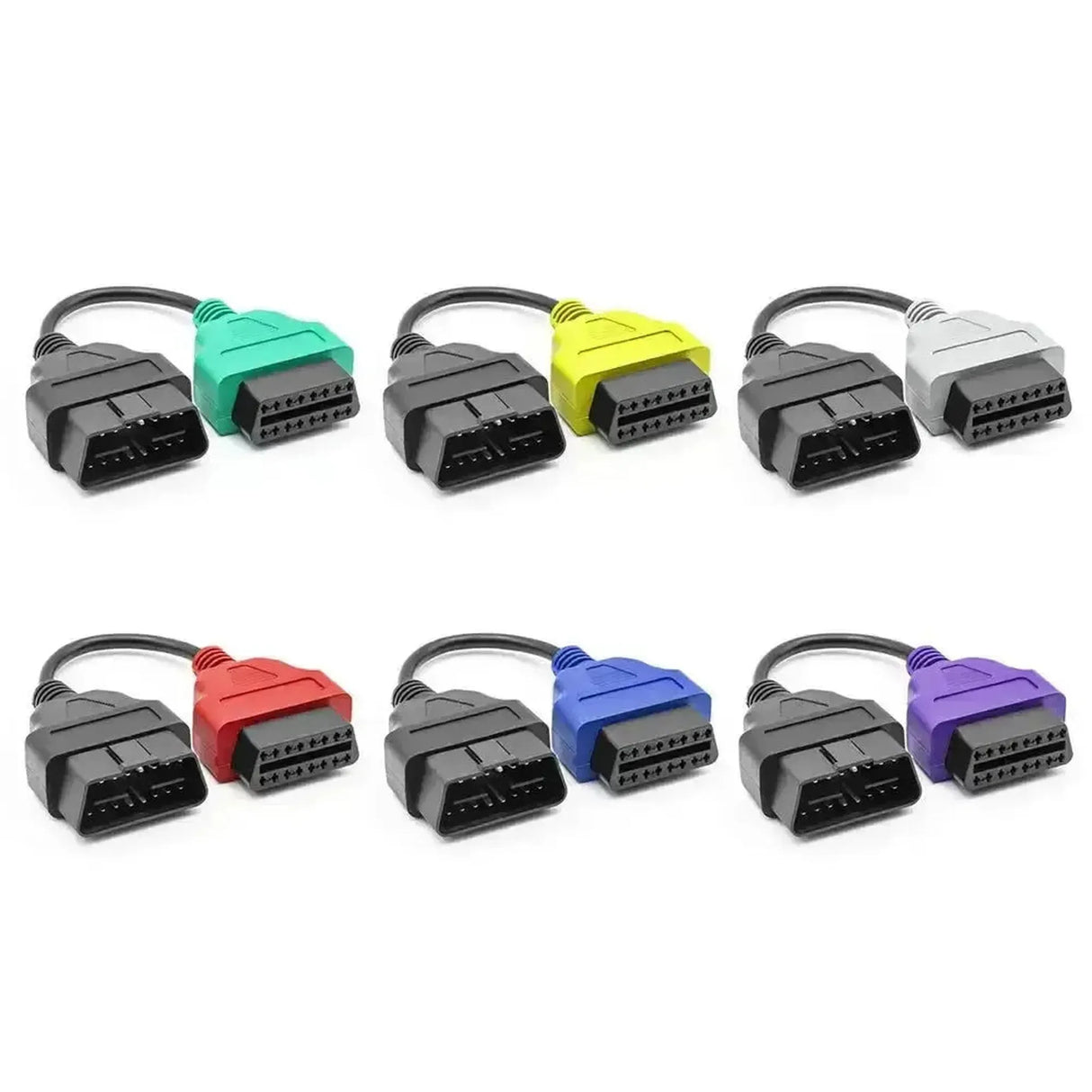

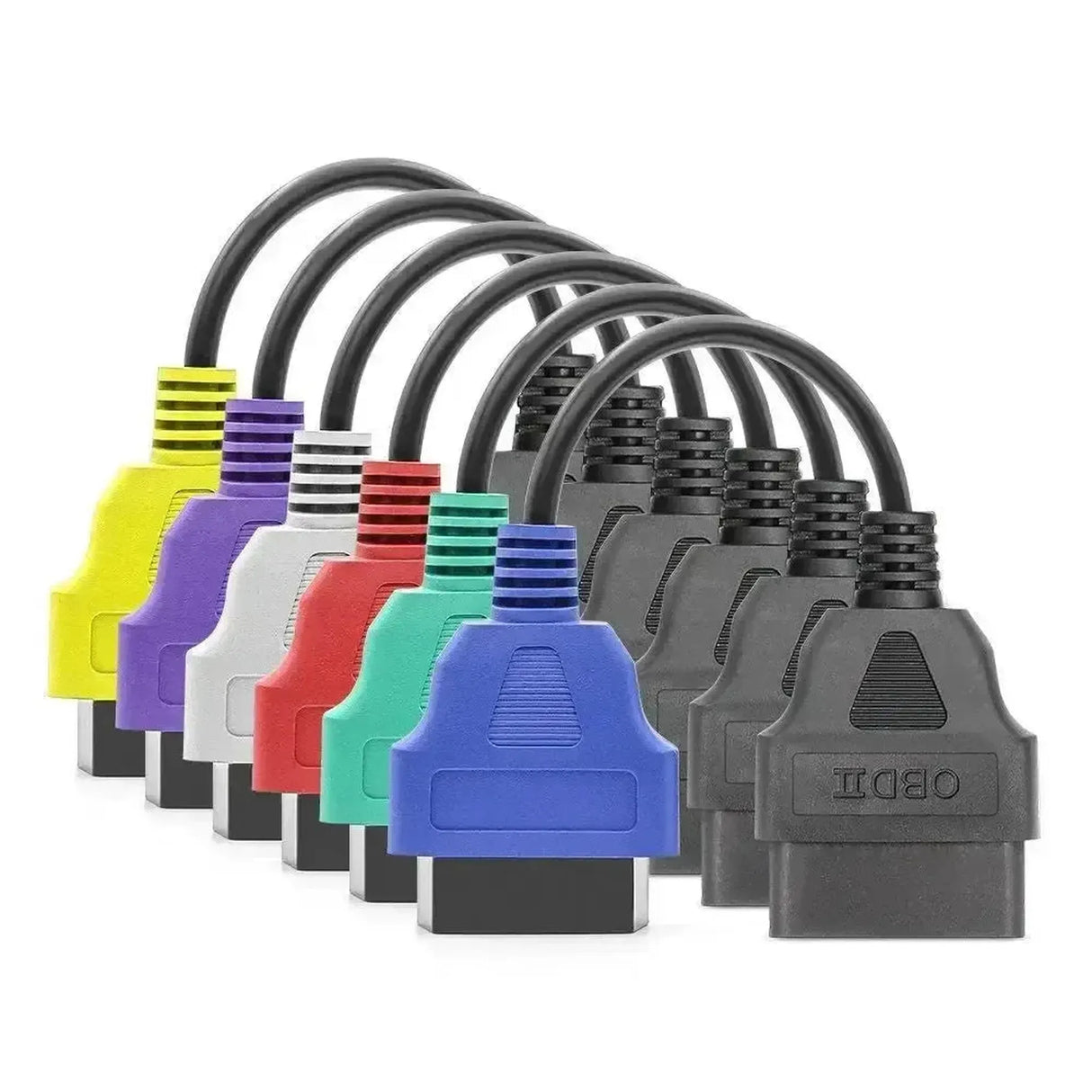

Dieses Set aus sechs farbigen Adapterkabeln ist dafür konzipiert, Zugang zu verschiedenen elektronischen Steuergeräten (ECUs) in kompatiblen Fahrzeugen zu ermöglichen. Jede Farbe entspricht einer spezifischen Pinbelegung für ein bestimmtes Modul.

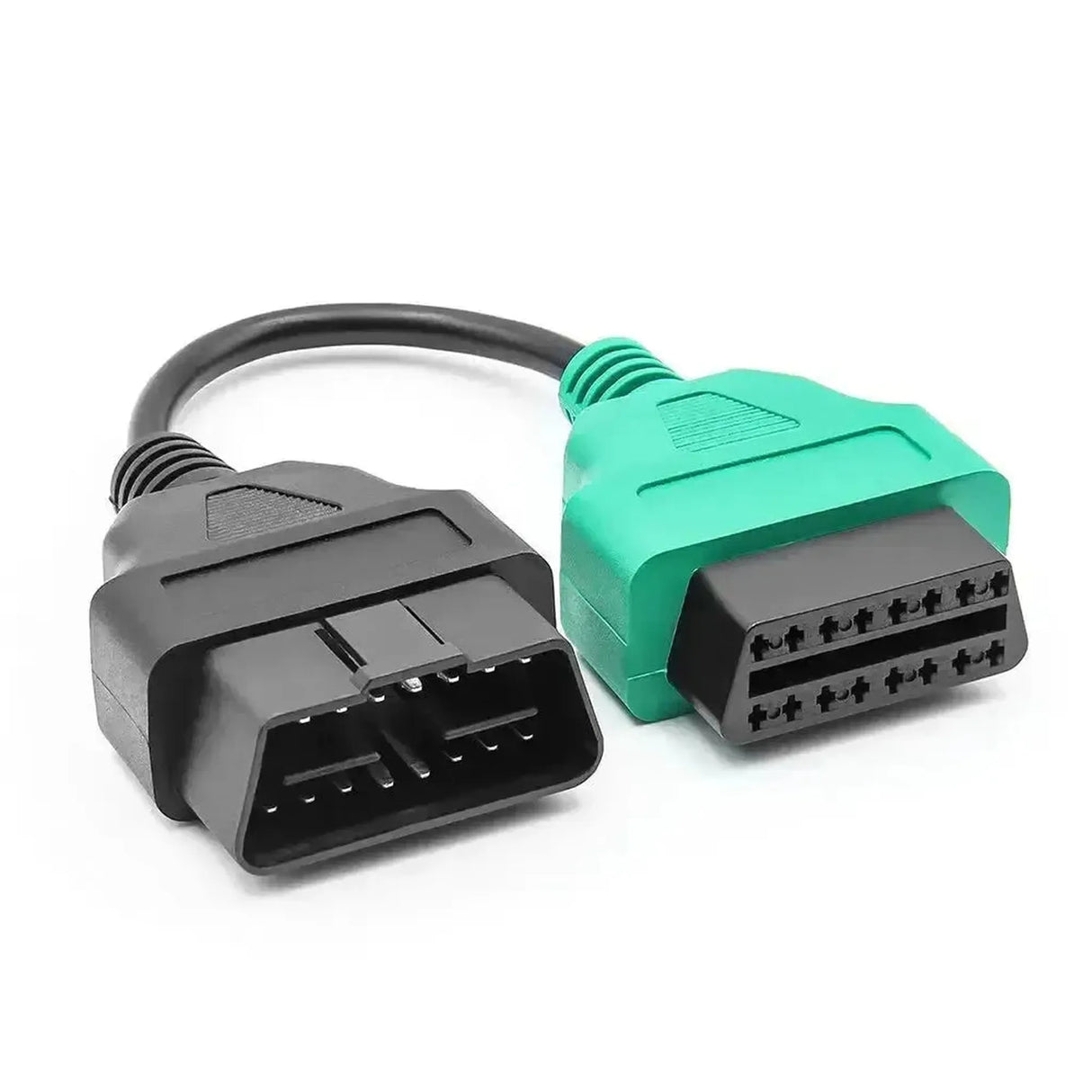

• Grünes Kabel (Adapter 1): Für den Zugang zu ABS und Servolenkung (Power Steering).
• Rotes Kabel (Adapter 2): Zum Auslesen des Airbagsystems (SRS).

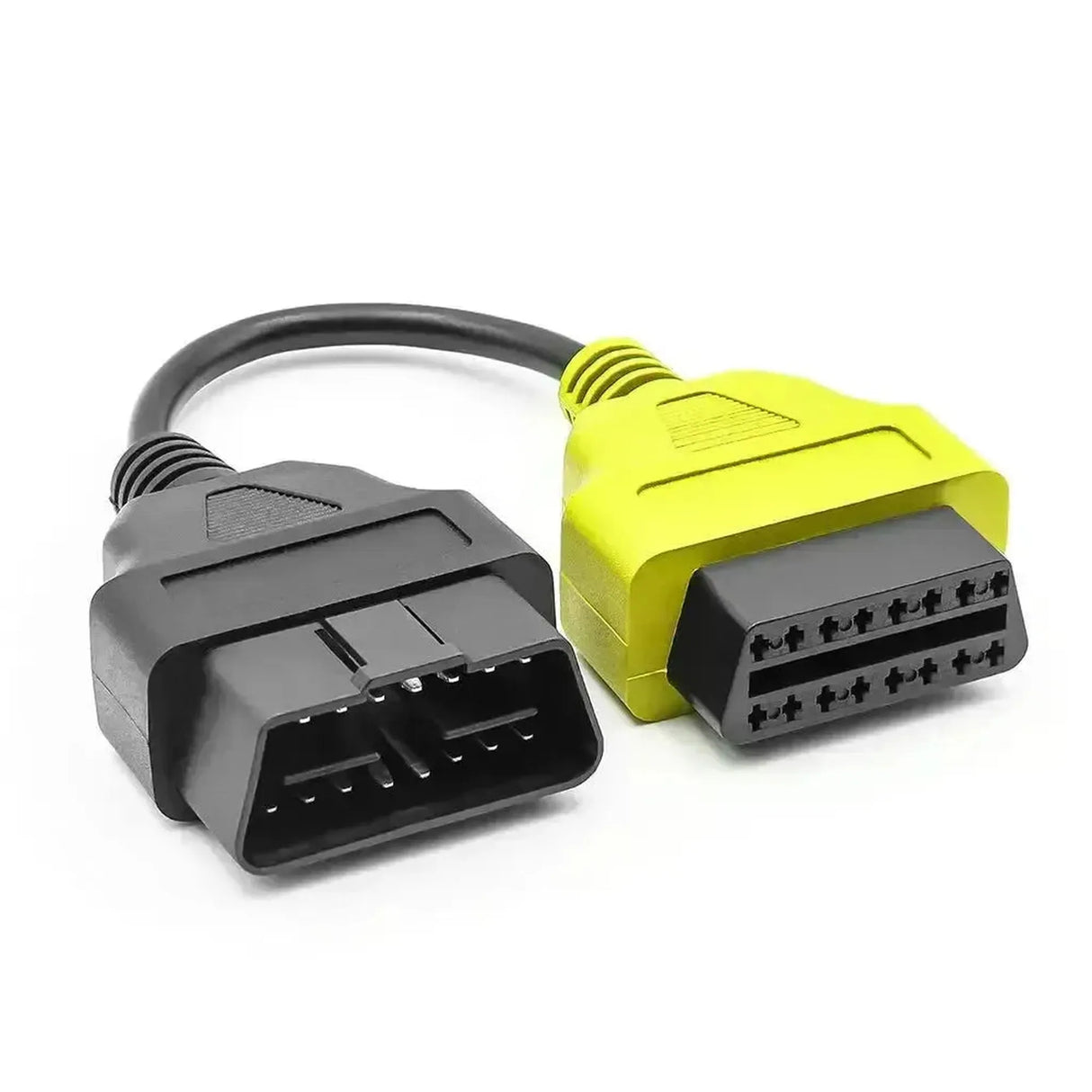

• Gelbes Kabel (Adapter 3): Verbindet mit dem Low-Speed-CAN-Netzwerk für Systeme wie den Body Computer, Türmodule und das Armaturenbrett.

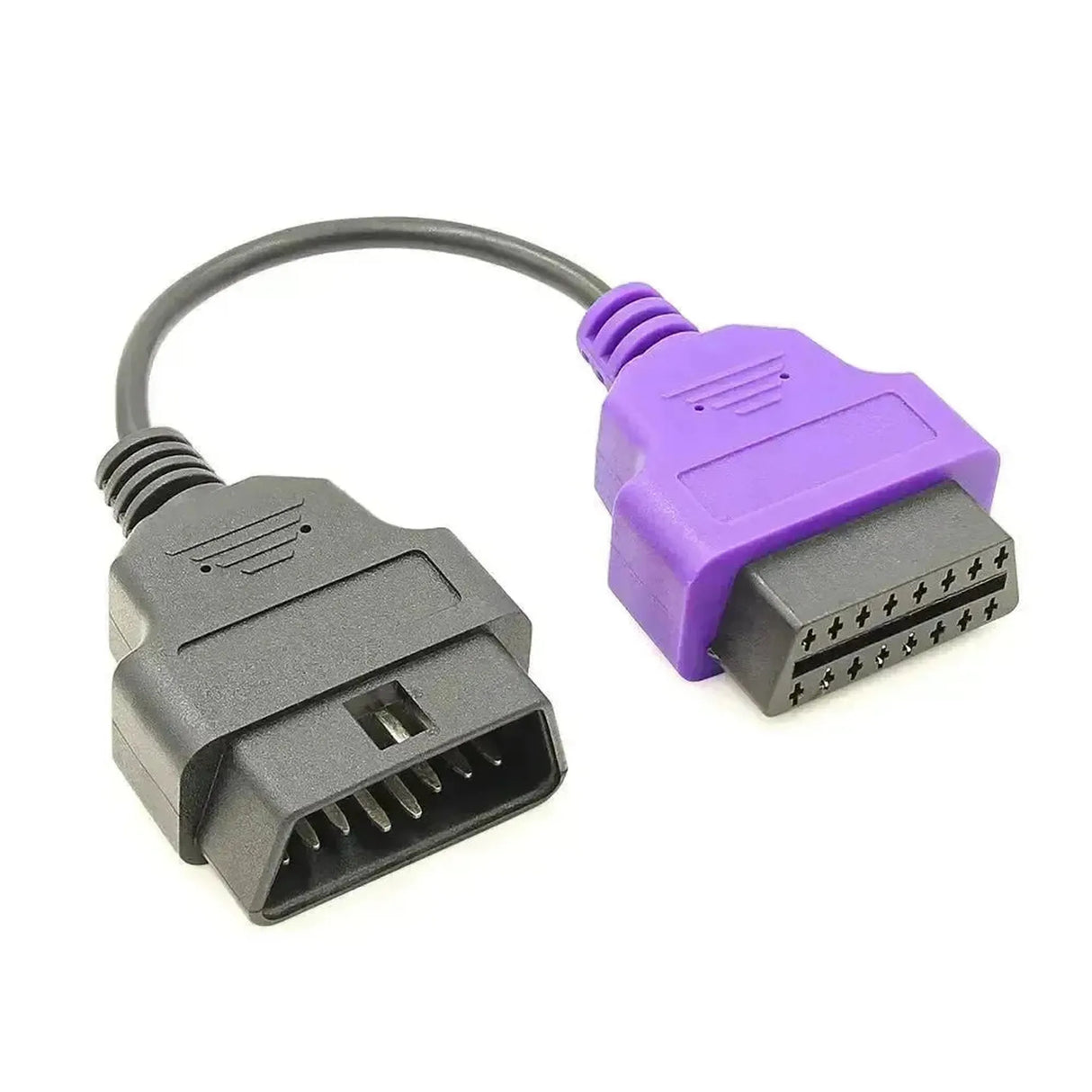

• Lila Kabel (Adapter 4): Zum Auslesen von Systemen wie der elektrischen Haube (Electric Hood) und anderen spezifischen Modulen.
• Blaues Kabel (Adapter 5): Bietet Zugang zu fortschrittlichen Multimedia- und Steuerungsmodulen in neueren Fahrzeugen.
• Graues Kabel (Adapter 6): Wird für Basismodule und Systeme in aktuellen Fahrzeugen verwendet, wie bestimmte Jeep- und Chrysler-Modelle.

Kompatible Fahrzeuge und Anwendungen:

Dieses Adapterkabelset wurde für die Verwendung mit der Software MultiECUScan oder AlfaOBD entwickelt und ist kompatibel mit einer breiten Palette von Fahrzeugen, hauptsächlich aus der FCA-Gruppe. Das benötigte Kabel hängt vom Modell, Baujahr und der spezifischen ECU ab.

Abarth:

• 500: (2008-heute)
• Grande Punto: (2007-2010)
• Punto Evo: (2010-2012)

Alfa Romeo:

• 147: (2000-2010)
• 156: (1997-2007)
• 159: (2005-2011)
• Brera: (2005-2010)
• Giulia: (2016-heute)
• Giulietta: (2010-2020)
• GT: (2003-2010)
• MiTo: (2008-2018)
• Stelvio: (2017-heute)

Chrysler:

• Delta: (2011-2014)
• Ypsilon: (2011-heute)

Dodge:

• Journey: (2008-2020)

Fiat:

• 500: (2007-heute)
• 500L: (2012-heute)
• 500X: (2014-heute)
• Bravo: (2007-2014)
• Croma: (2005-2011)
• Doblo: (2001-heute)
• Ducato: (2002-heute)
• Grande Punto: (2005-2012)
• Panda: (2003-heute)
• Punto Evo: (2009-2012)
• Stilo: (2001-2008)

Jeep:

• Compass: (2017-heute)
• Renegade: (2014-heute)

Lancia:

• Delta: (2008-2014)
• Musa: (2004-2012)
• Ypsilon: (2003-2011)

Wichtig: Das benötigte spezifische Kabel hängt vom Fahrzeugmodell, Baujahr und dem zu diagnostizierenden Modul ab. Bitte konsultieren Sie die Dokumentation von MultiECUScan oder AlfaOBD für die genaue Anwendung je Fahrzeug.

Lieferumfang:

• 1x MultiECUScan Adapterkabel Set (6-teilig)

Technische Spezifikationen:
