Jaltest  |  SKU: JDC309A

Jaltest (JDC309A) | ZF Ecolife (MCP) 9-poliges OBD - 16-poliges OBD2 Adapterkabel | Bus

€109,95 inkl.
€90,87 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

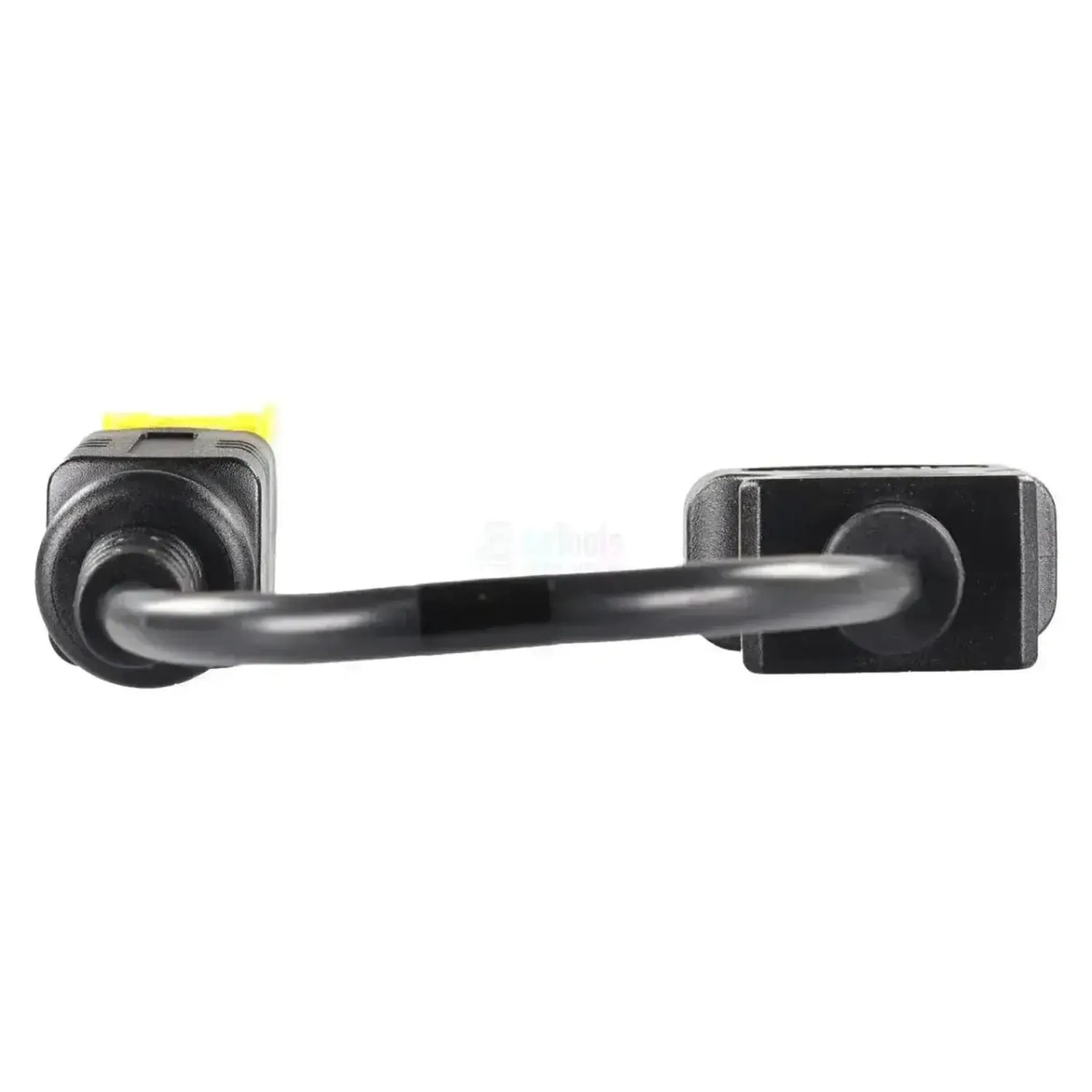

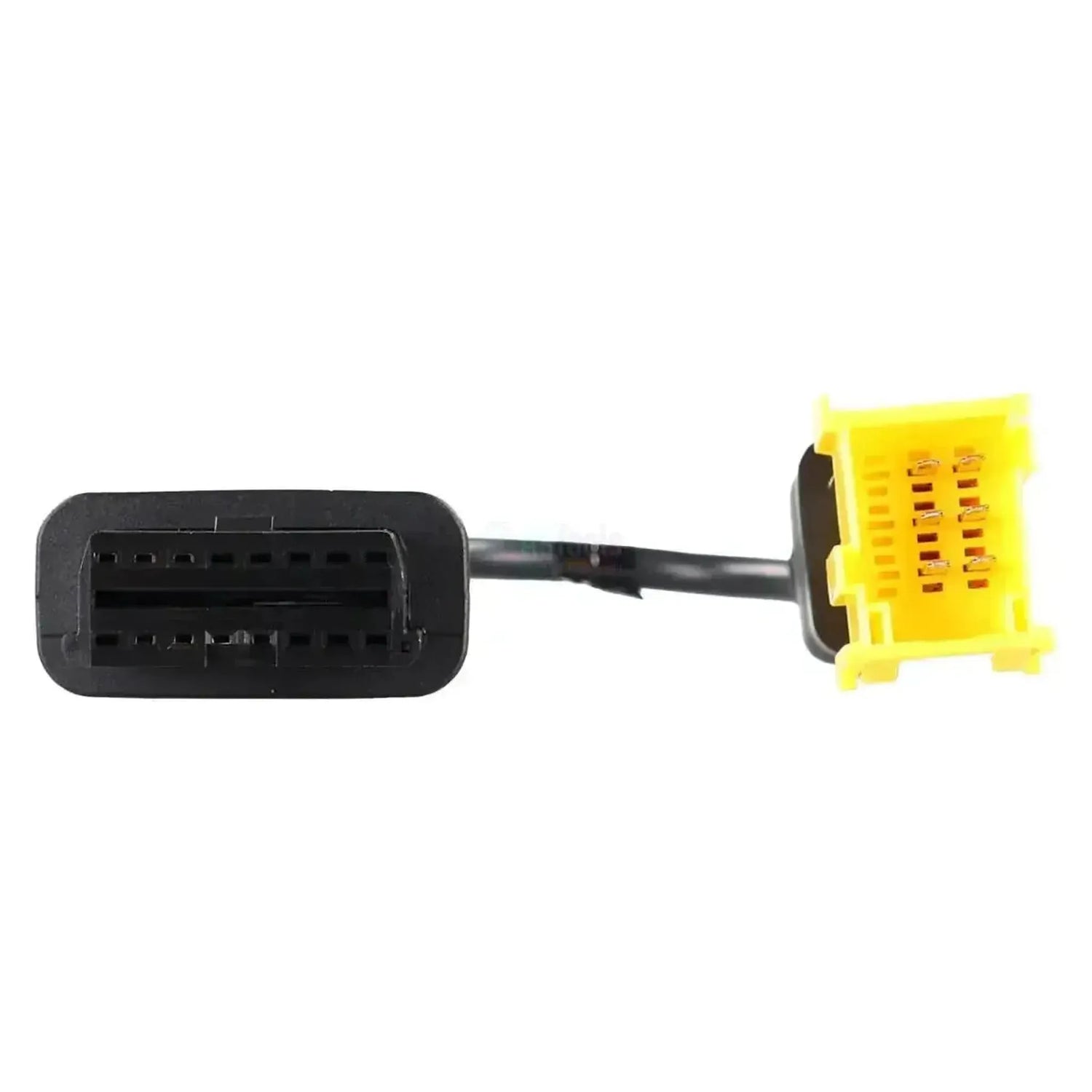

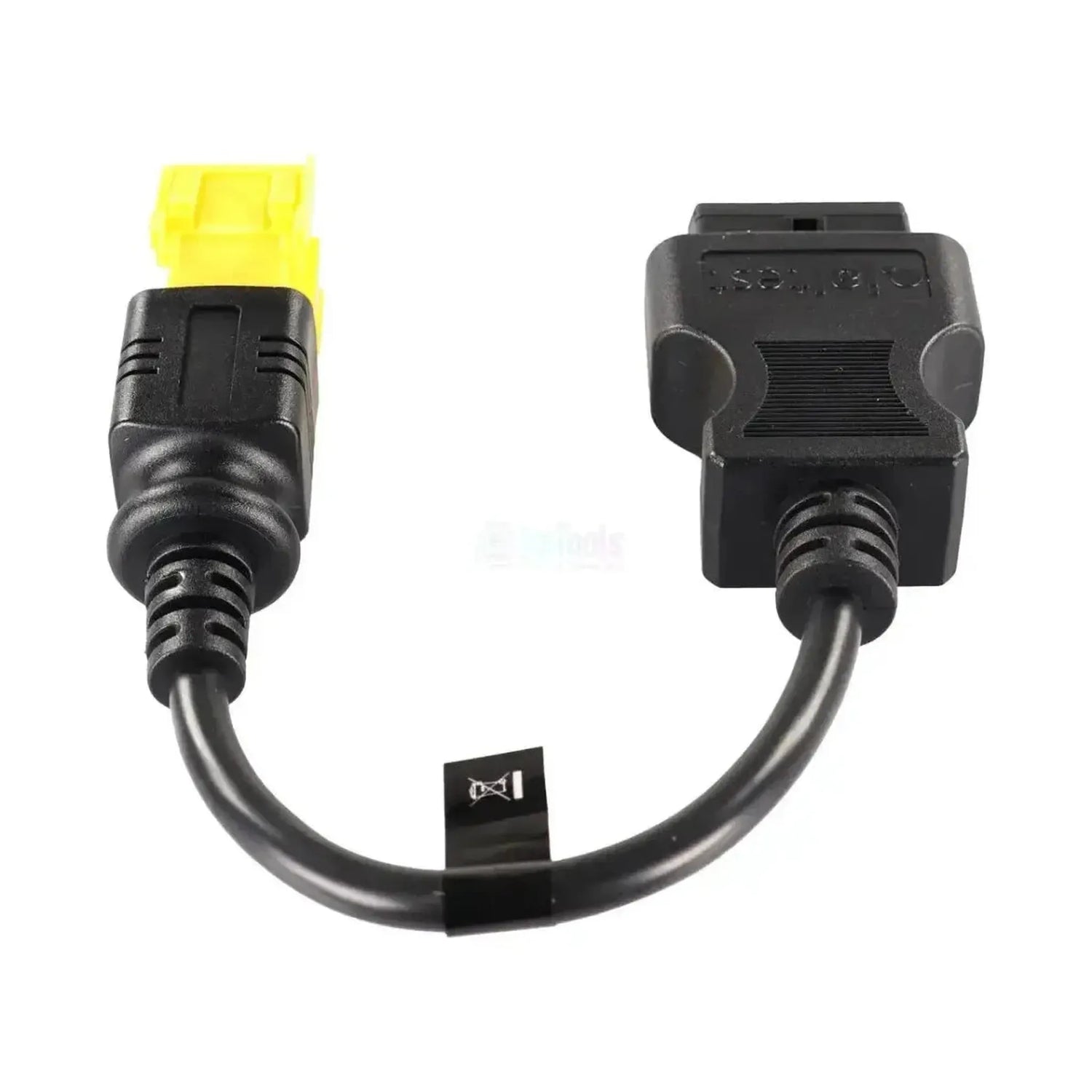

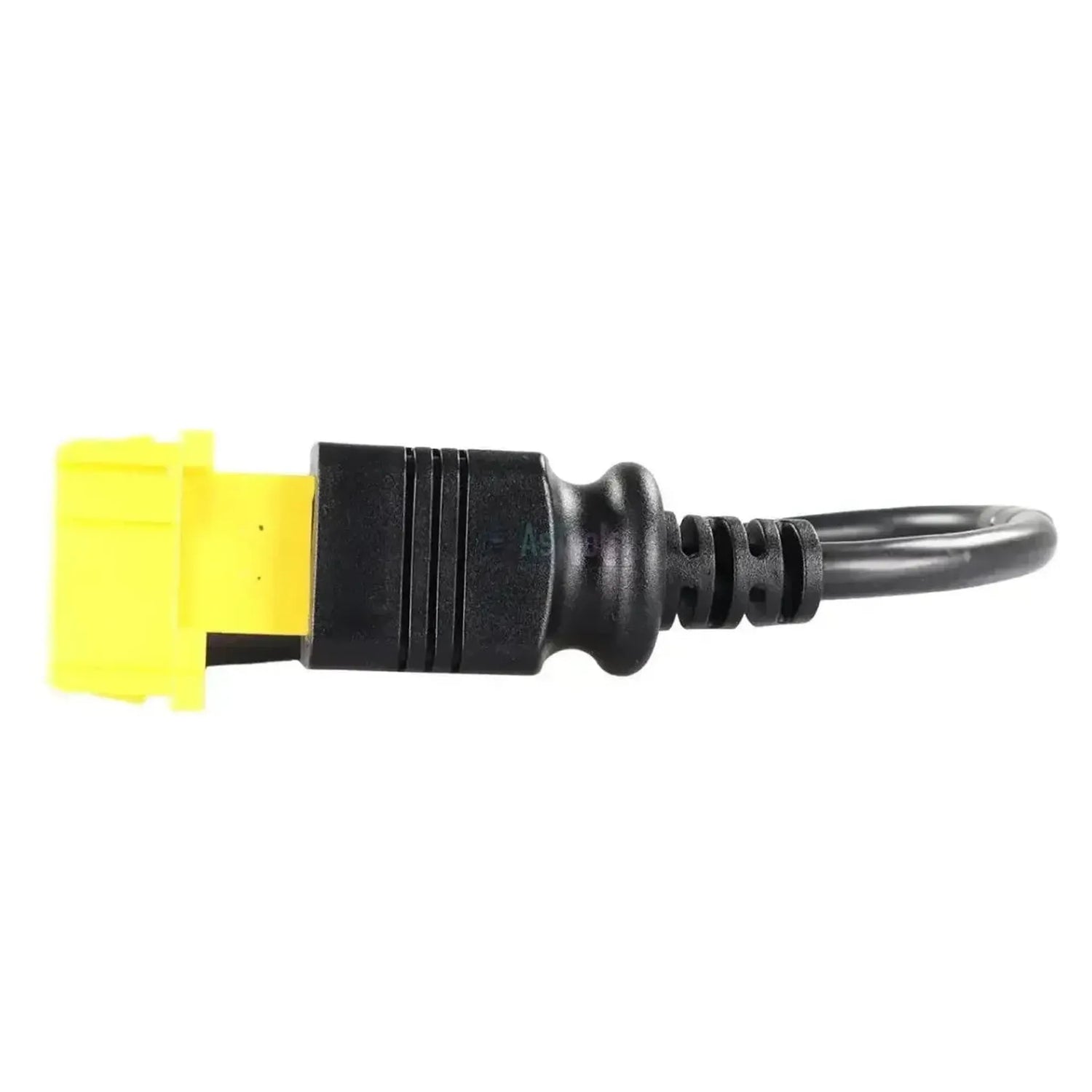

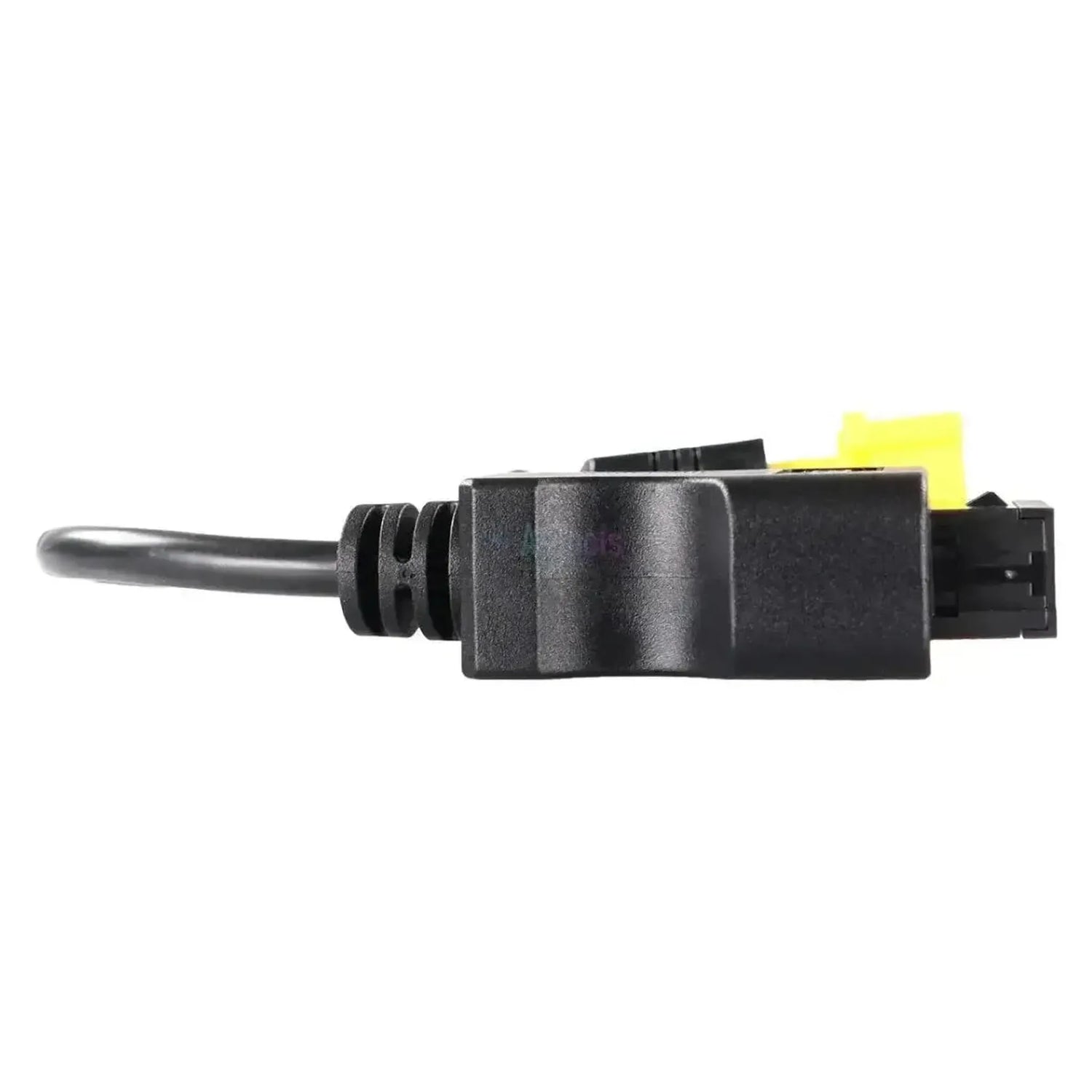

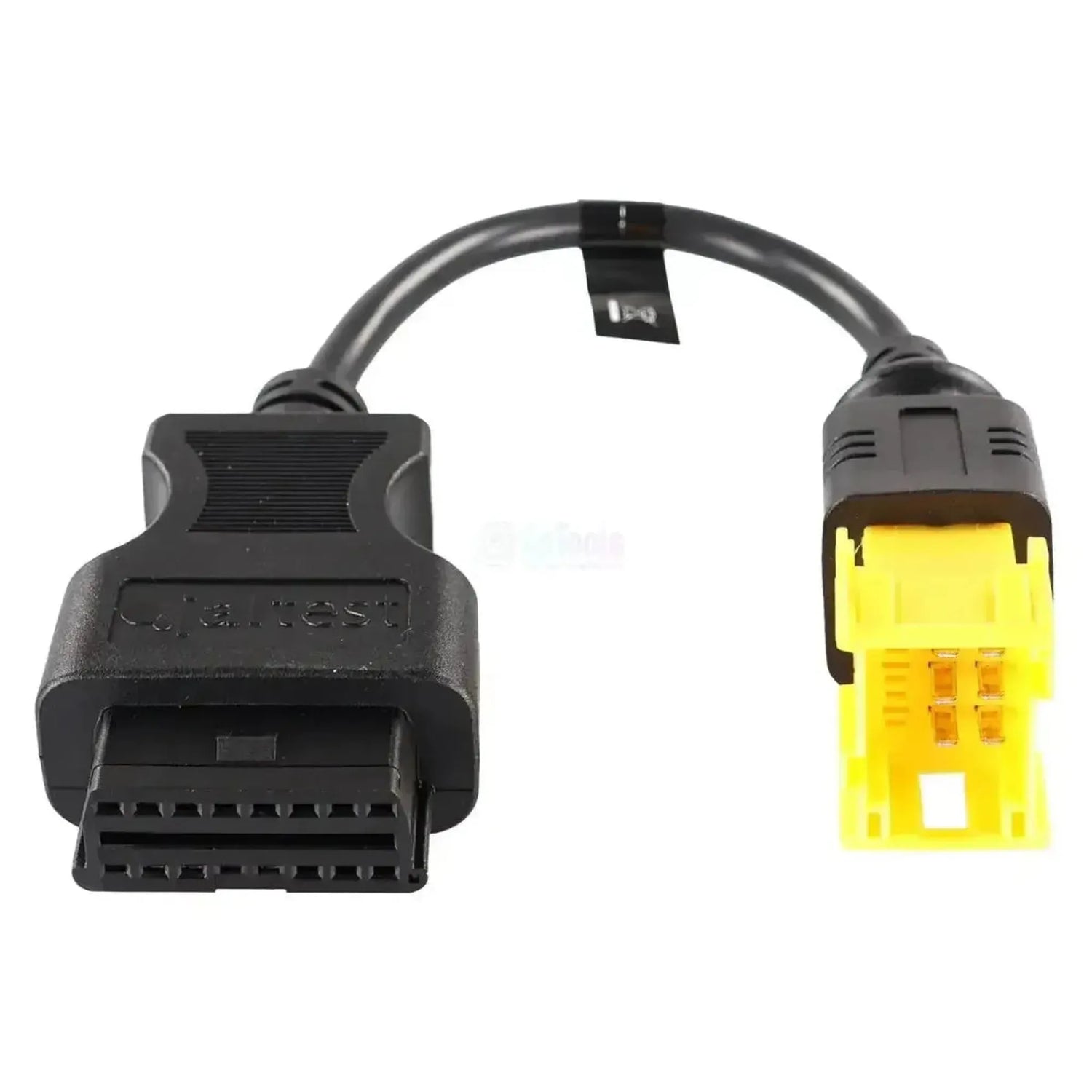

Das Jaltest JDC309A verbindet die MCP-Diagnoseschnittstelle des ZF EcoLife-Automatikgetriebes mit der 16-poligen OBD2-Buchse, in die das Diagnosekabel des Jaltest Link passt. An der Getriebeseite sitzt ein gelber rechteckiger Stecker in einem schwarzen Kunststoffgehäuse mit flachen Kontaktzungen statt runder Stifte und mit Verriegelungslaschen auf beiden Seiten. Die gelbe Farbe unterscheidet ihn sofort vom cremefarbenen runden Stecker des Ecomat. Das Kabel ist 28 bis 30 cm lang.

Hinter diesem Stecker verbirgt sich die Getriebesteuerung des EcoLife, die Jaltest unter EcoLife führt – das Automatikgetriebe. Die MCP-Ausführung ist die Variante mit dem 9-poligen Stecker; die andere EcoLife-Ausführung nutzt Mini-USB und gehört zum JDC308A. Bei diesem System liegt der Schwerpunkt auf Auslesen und Überwachung: Fehlercodes, Messwerte, Steuergerätedaten und Live-Datenstream. Das Kabel funktioniert mit Jaltest Link V8.1 und V9 und fällt unter das Modul Jaltest CV.

VORTEILE

✔Greift direkt auf die EcoLife-Getriebesteuerung am Getriebe zu, auch wenn diese nicht über die Fahrzeugdiagnose erreichbar ist.
✔Der gelbe Stecker ist optisch erkennbar, sodass Sie die MCP-Ausführung nicht mit dem cremefarbenen Ecomat-Anschluss verwechseln.
✔Neben Fehlercodes auch Messwerte, Steuergerätedaten und Live-Mitschau auf das Getriebe.
✔Maßgeblich ist das ZF-Steuergerät, nicht der Karosseriehersteller, und das Kabel funktioniert mit Link V8.1 und V9.

HINWEISE

✕Bei der EcoLife beschränkt sich die Jaltest-Abdeckung auf Auslesen: Komponenten ansteuern, Parameter, Kalibrierung und Reset sind für dieses System nicht in der Abdeckungstabelle enthalten.
✕Nur für die MCP-Ausführung geeignet; die EcoLife mit Mini-USB-Anschluss gehört zu JDC308A.
✕Die ältere Ecomat-Generation passt hier nicht: Diese wird über den 9-poligen Mate N-Lock (JDC307A) oder über den 3+6-poligen Stecker (JDC303A) angeschlossen.
✕Mit 28 bis 30 cm ist das Kabel kurz, daher arbeiten Sie am Getriebe und nicht vom Fahrerplatz aus.

Anwendungen und Funktionalitäten

Über diese Verbindung greifen Sie mit der Jaltest-Software auf die Getriebesteuerung des EcoLife zu. Jaltest fasst die ZF-Getriebe in einer Abdeckungsgruppe für ZF-Getriebe zusammen. Innerhalb dieser Gruppe hat jede Generation ihren eigenen Stecker.

Steuergeräte, auf die Sie zugreifen können

  • EcoLife, Automatikgetriebe: Das ZF-Busautomatikgetriebe, für das dieses Kabel entwickelt wurde, mit Fehlercodes, Messwerten, Steuergerätedaten und Live-Überwachung.

Was Sie tun können

  • Fehlercodes auslesen und löschen: Den Fehlerspeicher der EcoLife-Steuerung auslesen und nach der Reparatur löschen.
  • Messwerte anzeigen: Die aktuellen Werte der Sensoren am Getriebe.
  • Live-Überwachung: Die Systemwerte während des Betriebs verfolgen, in Zahlen und in Grafiken.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der Stecker am Getriebe, nicht die Busmarke. Dieses Kabel gehört zum ZF EcoLife-Automatikgetriebe in der MCP-Ausführung, erkennbar am gelben rechteckigen Stecker. Das EcoLife kam 2008 als Nachfolger des Ecomat auf den Markt und wird seit 2019 als EcoLife 2 geliefert. Welche der beiden Anschlüsse an Ihrem Fahrzeug vorhanden ist, erkennen Sie an der Farbe und Form des Steckers.

Anwendung:

  • Busse mit ZF-EcoLife-Automatikgetriebe: in der MCP-Ausführung mit dem gelben 9-poligen Diagnoseanschluss.
  • Busmarke nicht ausschlaggebend: Das Kabel folgt der ZF-Steuereinheit, nicht dem Karosseriehersteller.
  • Auch neben der Fahrzeugdiagnose: Das EcoLife-Getriebe hat darüber hinaus seinen eigenen Diagnosestecker am Fahrzeug.
💡
Wissenswert: Das EcoLife gibt es in zwei Diagnose-Ausführungen: Den gelben MCP-Stecker für den dieses Kabel bestimmt ist, und einen Mini-USB für den Sie JDC308A benötigen. Das ältere Ecomat hat dagegen einen cremefarbenen 9-poligen Stecker (JDC307A). Überprüfen Sie am Fahrzeug selbst, welcher der drei Stecker vorhanden ist, bevor Sie bestellen.

Lieferumfang

  • 1x Jaltest (JDC309A) | ZF Ecolife (MCP) 9-polig OBD - 16-polig OBD2 Adapterkabel | Autobus

Technische Spezifikationen

Spezifikation Beschreibung
Hersteller Jaltest (Cojali)
Referenznummer JDC309A
Typ Adapterkabel
Anwendung ZF-EcoLife-Automatikgetriebe, MCP-Ausführung
Länge 28–30 cm
Schnittstelle Jaltest Link V8.1 und V9
Fahrzeugseitiger Anschluss 9-poliger OBD (gelber rechteckiger MCP-Stecker mit flachen Kontakten)
Anschluss auf der Schnittstellenseite 16-poliger OBD2
Steuergeräte EcoLife (Automatikgetriebe)
Segment Nutzfahrzeuge
Jaltest-Modul Jaltest CV (Nutzfahrzeuge)
