Jaltest  |  SKU: JDC204A

Jaltest (JDC204A) | Wabco 16-poliger OBD - 16-poliger OBD2 Adapterkabel | Nutzfahrzeug und Arbeitsfahrzeug

€104,95 inkl.
€86,74 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

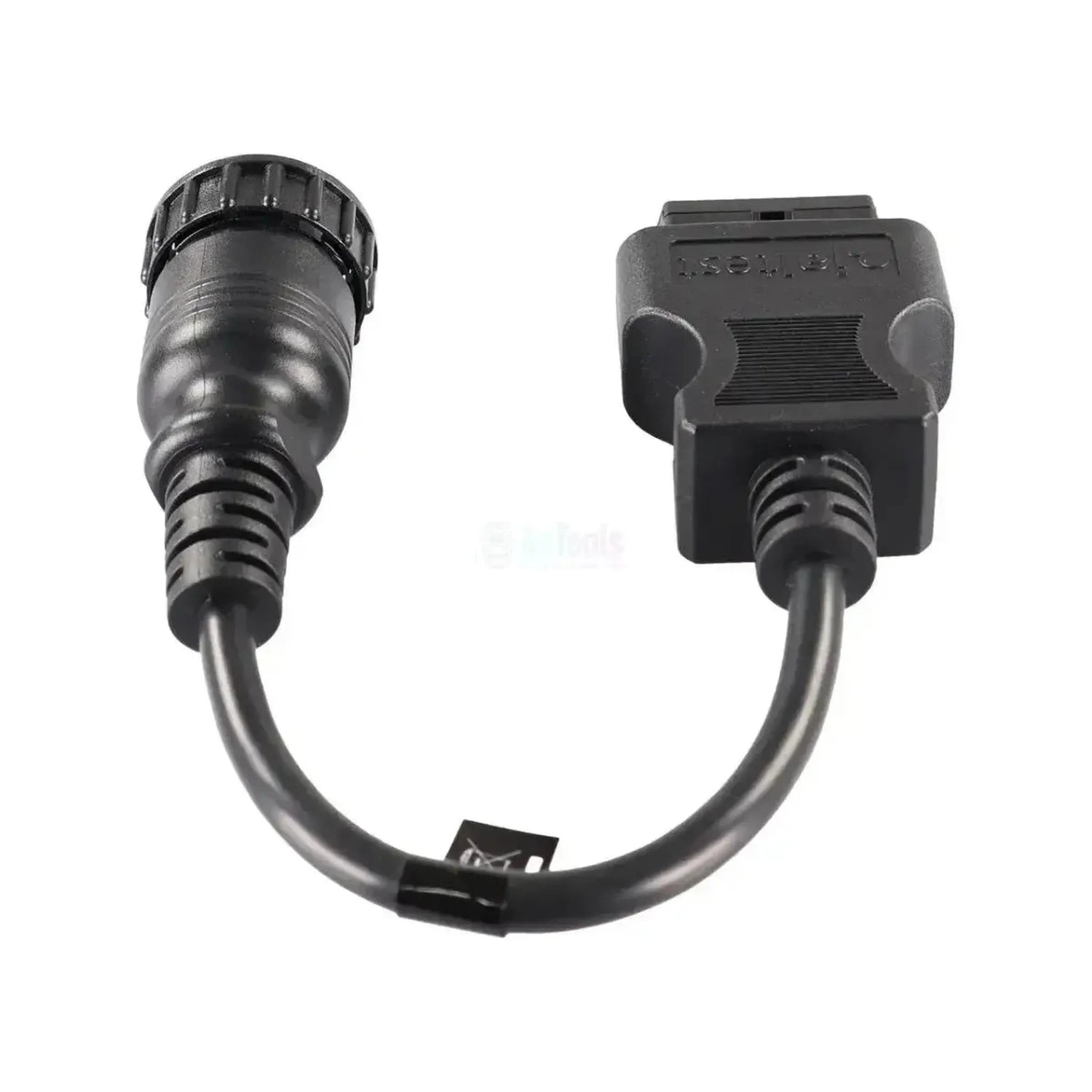

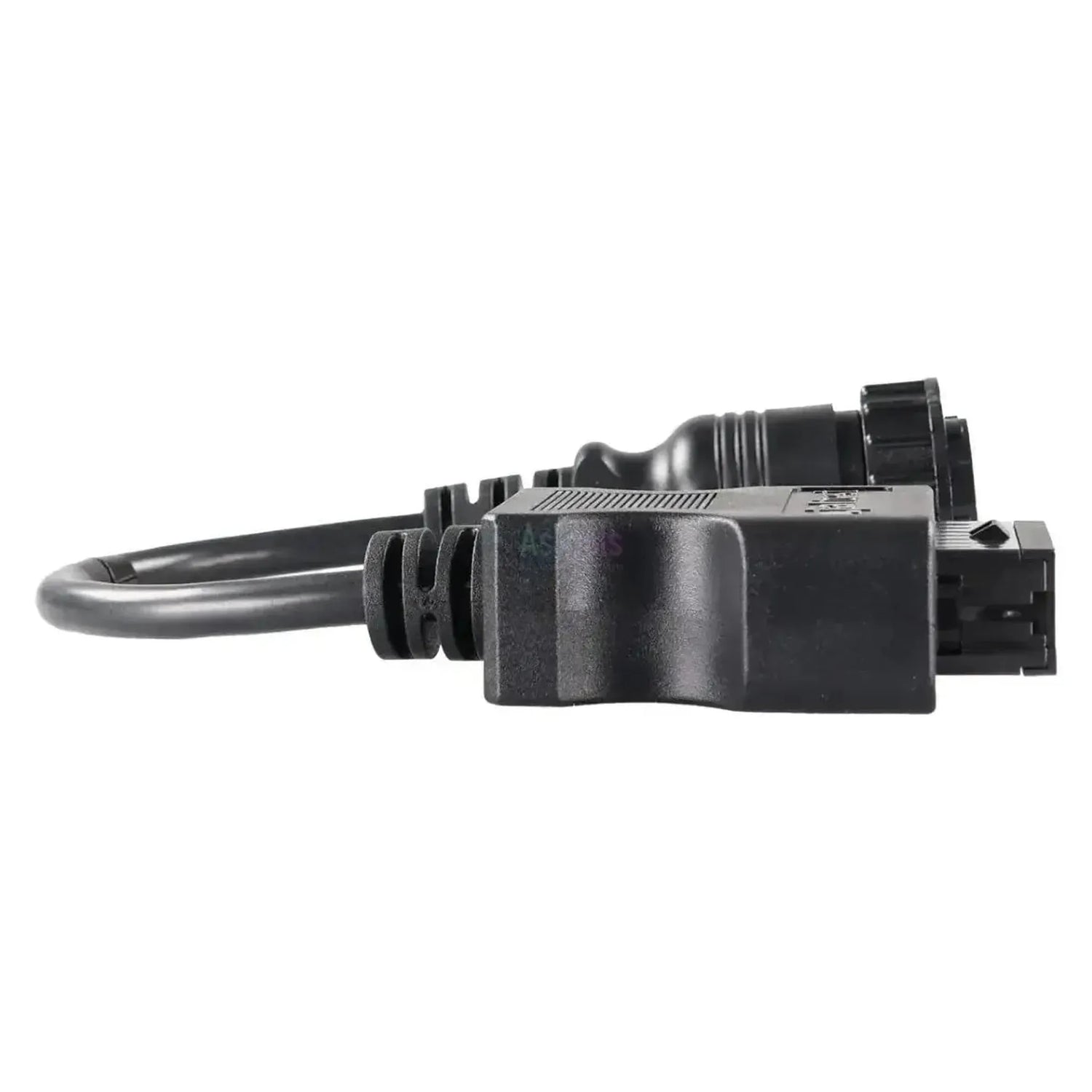

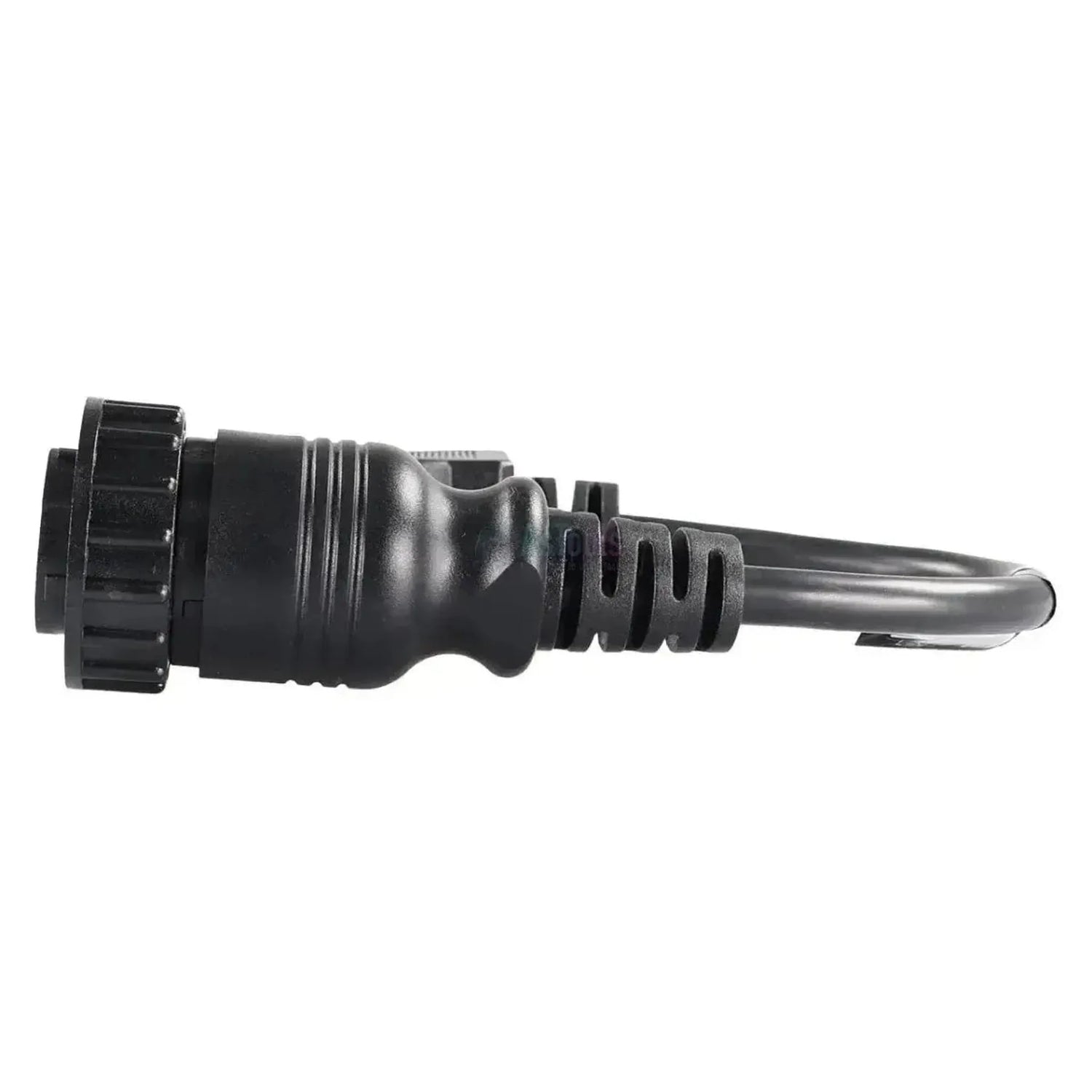

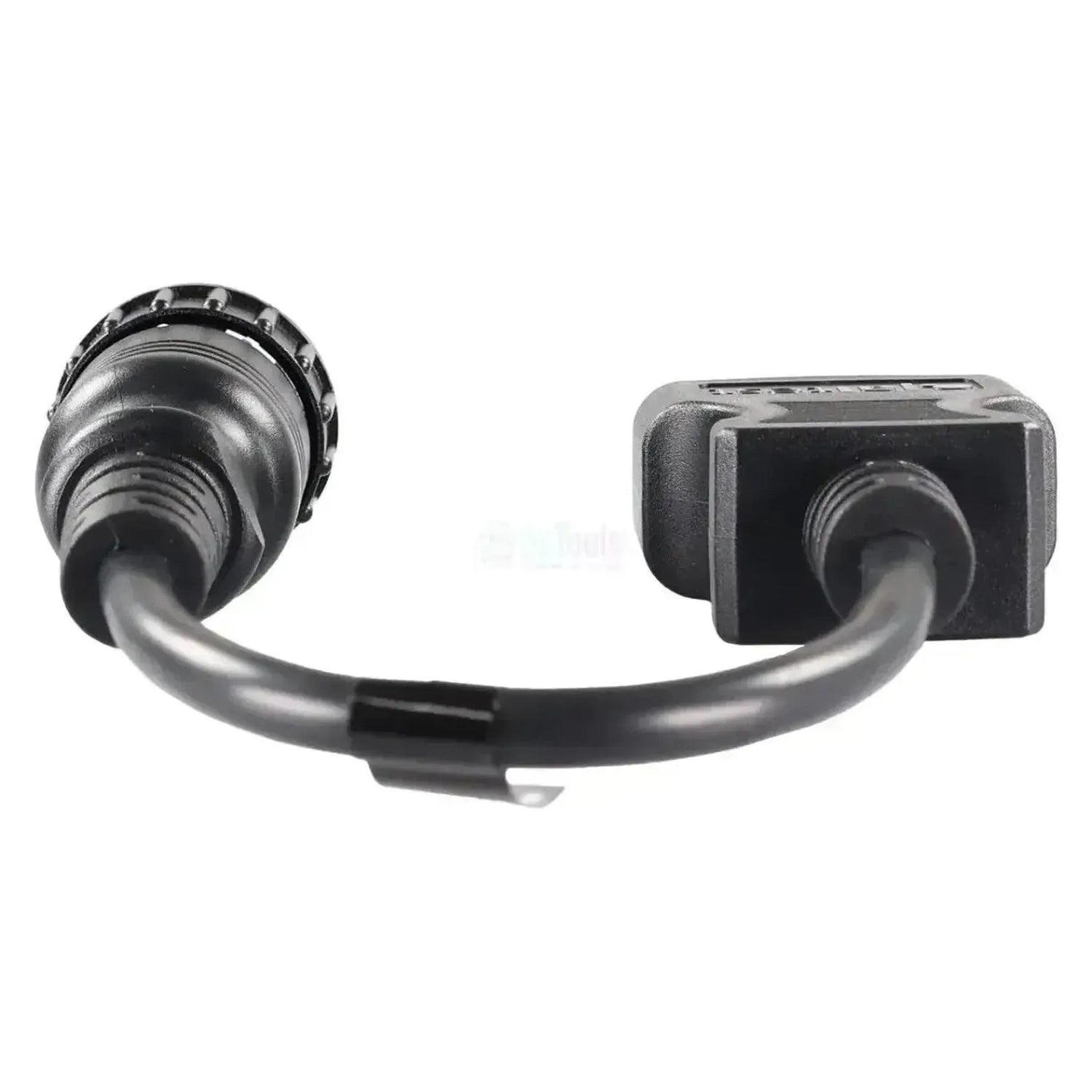

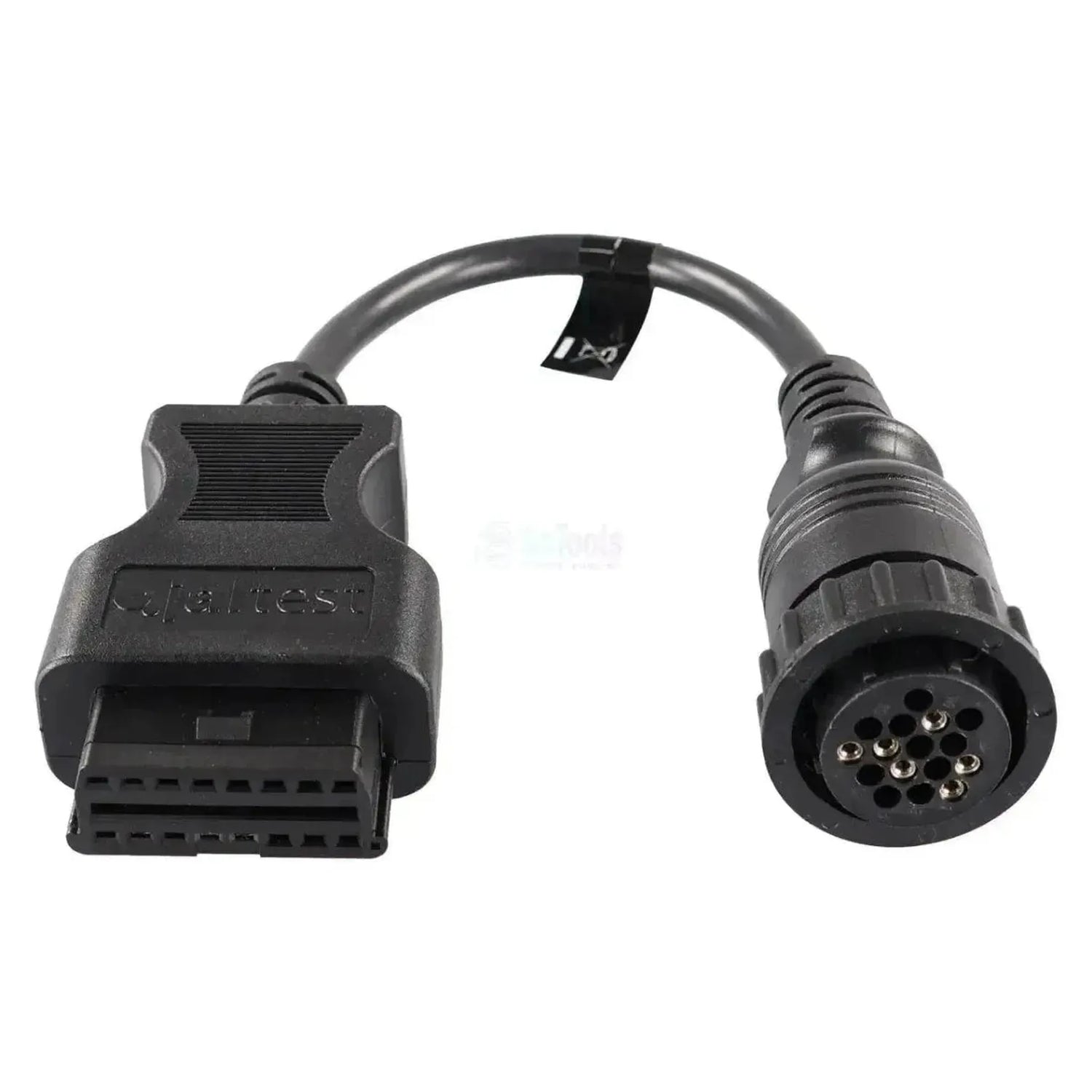

Das Jaltest JDC204A verbindet den 16-poligen Diagnose-Anschluss der Wabco-Bremssysteme mit dem 16-pins OBD2-Eingang Ihres Jaltest-Diagnosekabels. Auf der Fahrzeugseite befindet sich ein runder Stecker mit Schnellkupplung und einer nummerierten Stiftleiste mit sechzehn Positionen, von denen sechs belegt sind; das Kabel kommt gerade heraus. Das Kabel misst 28 bis 30 cm und funktioniert mit Jaltest Link V8.1 und V9 . Es handelt sich um eine serielle Verbindung, keine CAN-Kopplung.

Sobald die Verbindung hergestellt ist, erreicht die Jaltest-Software die Wabco-Bremsregelung des Fahrzeugs. Damit haben Sie Zugriff auf die ABS/ASR-Familie (ABS SAE, ABS/ASR C, ABS/ASR D/E, ABS/ASR E (K Line) und ABS/ASR E CAN), die EBS-Familie (EBS Asia, EBS Euro Gen 2, EBS Euro Gen 3 und EBS ZM) sowie die hydraulischen Bremssysteme HABS D und HBS AddOn-E. Bei diesen Systemen geht die Abdeckung über das Auslesen hinaus: Sie steuern Ventile und andere Komponenten direkt an. Der Anschluss gehört zur Bremsregelung selbst und ist unabhängig von der Fahrzeugdiagnose. Das Kabel fällt unter Jaltest CV (Nutzfahrzeuge).

VORTEILE

✔Systemabhängig: Entscheidend ist die Wabco-Bremsregelung, nicht die Marke des Lastwagens, Busses oder der Maschine.
✔Deckt sowohl die ABS/ASR-Familie als auch die EBS-Familie von Wabco, plus die hydraulischen Bremssysteme HABS D und HBS AddOn-E.
✔Mehr als nur Auslesen: Das Ansteuerung von Komponenten gehört bei diesen Systemen zur Abdeckung, damit Sie Ventile direkt aktiviert, um deren Funktion zu überprüfen.
✔AuchTechnische Daten und Kalibrierungen sind bei den Wabco-Systemen verfügbar, für die Jaltest diese Verfahren durchführt, und das Kabel funktioniert mit Link V8.1 und V9.

WICHTIGE HINWEISE

✕Parameter einstellen und kalibrieren unterscheidet sich je nach System: Nicht jedes Wabco-Bremssystem bietet die gleichen Verfahren.
✕Nur für die 16-poliger Wabco-Anschluss; die Anhänger-Bremssysteme von Wabco verfügen über einen eigenen Anschluss und erfordern JDC103A oder JDC110A.
✕Die Wabco-Systeme für Federung, Sicherheit und Reifendruck erreichen Sie hier nicht: Diese haben innerhalb der Jaltest-Abdeckung einen eigenen Anschluss.
✕Mit 28 bis 30 cm ist das Kabel kurz, daher arbeiten Sie unmittelbar neben der Steuereinheit, auf der der Stecker sitzt.

Anwendungen und Funktionalitäten

Über diese Verbindung greifen Sie mit der Jaltest-Software auf die Wabco-Bremsregelung des Fahrzeugs zu. Da das Kabel der Steuereinheit folgt und nicht dem Fahrzeughersteller, finden Sie denselben Anschluss bei Lastkraftwagen, Omnibussen und Arbeitsmaschinen wieder. Die folgenden Systeme sind in der Wabco-Abdeckung von Jaltest enthalten.

Steuereinheiten, auf die Sie zugreifen können

  • ABS/ASR-Familie: ABS SAE, ABS/ASR C, ABS/ASR D/E, ABS/ASR E (K Line) und ABS/ASR E CAN.
  • EBS-Familie: EBS Asia, EBS Euro Gen 2, EBS Euro Gen 3 und EBS ZM.
  • Hydraulische Bremsanlagen: HABS D und HBS AddOn-E.

Was Sie tun können

  • Fehlercodes auslesen und löschen: Den Fehlerspeicher der Bremsregelung auslesen und nach der Reparatur leeren.
  • Messwerte anzeigen: Die aktuellen Werte der angeschlossenen Sensoren in Zahlen und Grafik.
  • Komponenten ansteuern: Ventile und andere Bauteile direkt aktivieren, um ihre Funktion zu überprüfen.
  • Live-Überwachung: Die Systemwerte während eines Tests verfolgen.
  • Parameter und Kalibrierungen: Verfügbar für die Systeme, für die Jaltest diese Verfahren anbietet.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist die Bremsregelung, nicht die Fahzeugmarke. Dieses Kabel passt auf jeden Lastkraftwagen, Omnibus oder jede Arbeitsmaschine mit einer Wabco-Bremsregelung mit 16-poliger Diagnosesteckverbindung. Der Stecker sitzt an oder in der Nähe der Steuereinheit und nicht an der OBD-Buchse des Fahrzeugs, daher bleibt er auch bei neueren Fahrzeugen in Betrieb. An der runden Kupplungsmuffe mit den nummerierten Positionen erkennen Sie ihn.

Anwendung:

  • Lastkraftwagen, Busse und Nutzfahrzeuge: Mit einer Wabco-Bremsregelung mit 16-poliger Diagnosesteckverbindung.
  • Fahrzeugmarke nicht ausschlaggebend: Das Kabel folgt der Wabco-Steuereinheit und nicht dem Fahrzeughersteller.
  • Auch bei älteren Fahrzeugen: Die ABS/ASR-Generationen von Wabco gehören zu den früheren Baujahren.
💡

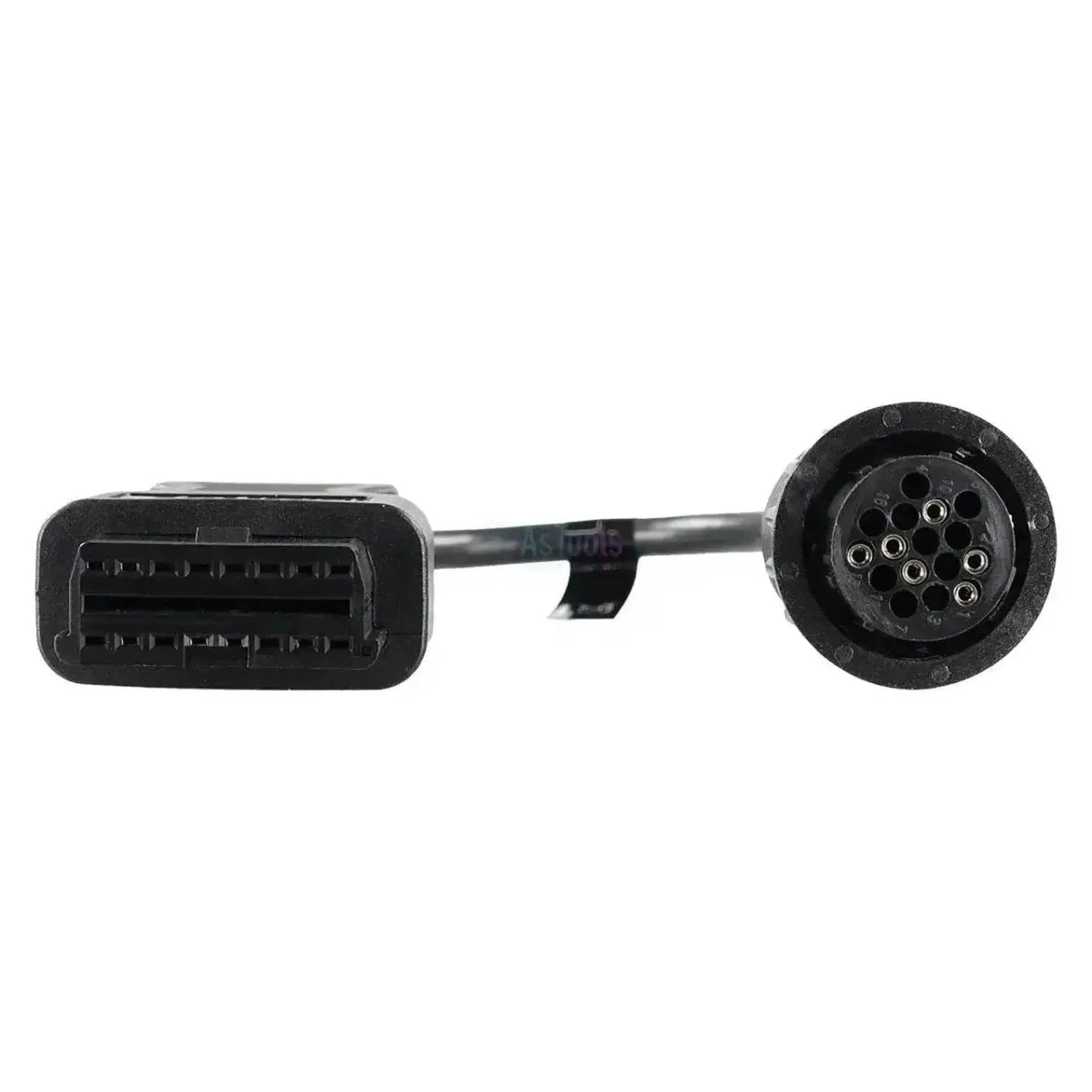

Wissenswert: Die 16-polige Wabco-Steckverbindung ist ein separater Systemstecker und sitzt nicht an der OBD-Buchse des Fahrzeugs. Im runden Stifthalter sind die Positionen bis sechzehn nummeriert, aber es sind nur sechs belegt — das ist normal. Überprüfen Sie den Stecker an Ihrer Bremsregelung, bevor Sie bestellen.

Verpackungsinhalt

  • 1x Jaltest (JDC204A) | Wabco 16-pins OBD - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig

Technische Spezifikationen

Spezifikation Beschreibung
Marke Jaltest (Cojali)
Referenznummer JDC204A
Typ Adapterkabel
Anwendung Wabco-Bremsanlagen mit 16-poliger Diagnosesteckverbindung
Länge 28 - 30 cm
Schnittstelle Jaltest Link V8.1 und V9
Fahrzeugseitige Anschlussstelle 16-pins OBD (rund, sechzehn nummerierte Positionen, davon sechs belegt)
Interfaceseitige Anschlussstelle 16-pins OBD2
Steuergeräte Wabco ABS/ASR-Familie, EBS-Familie und die Hydraulikbremssysteme HABS D und HBS AddOn-E
Segment Nutz- und Arbeitsfahrzeuge
Jaltest-Modul Jaltest CV (Nutzfahrzeuge)
Teil des Kabelsets Lkw- und Buskabelset (29362)
