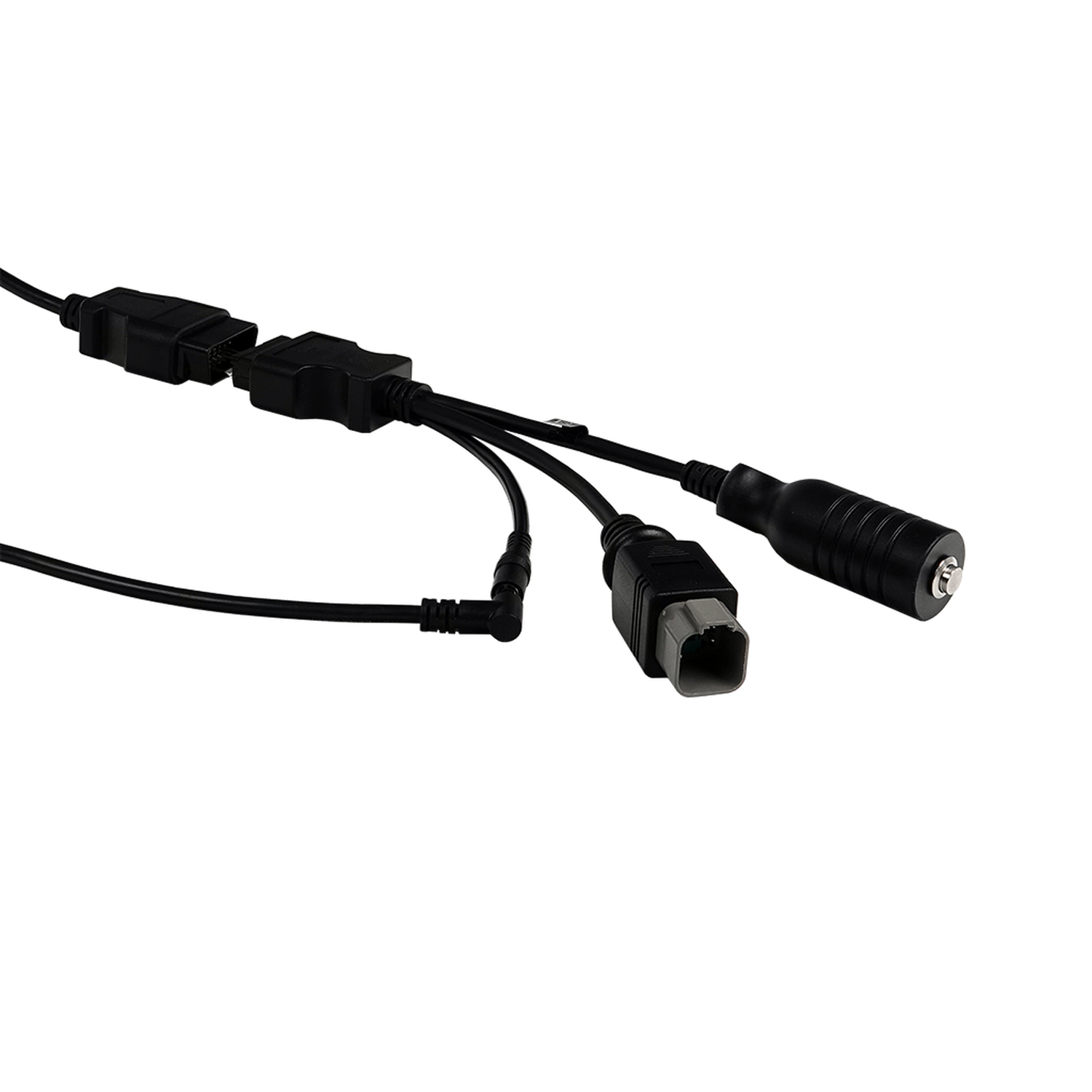

Das Jaltest JDC574A9 verbindet den 6-poligen Diagnosestecker von Crown-Lagertechnik und Hubwagen mit dem 16-poligen OBD2-Anschluss Ihres Jaltest-Diagnosekabels. Anders als ein einfaches Adapterkabel verzweigt sich dieses Modell hinter dem OBD2-Gehäuse in drei Anschlüsse: einen grauen versiegelten Stecker mit grünem Stiftsockel, einen runden Anschluss mit zentralem Stift und einen kleinen runden Anschluss. Beachten Sie dies beim Auspacken: Alle drei Anschlüsse gehören zum selben Kabel.

Hinter dem Fahrzeugstecker befinden sich die Steuergeräte. Die Verbindung ermöglicht der Jaltest-Software den Zugriff auf die Zapi TPM-Leistungsmodule, die Fahr- und Hubantrieb der Elektrostapler regeln, sowohl in der CAN- als auch in der RS232-Ausführung, sowie auf die CD-Dieselserie mit der Motorsteuerung DL03. Der Schwerpunkt liegt damit bei den Elektrostaplern; diese verfügen wiederum über keine Motorsteuerung. Da für Lagertechnik und Hubwagen nie ein standardisierter Diagnosestecker vorgeschrieben war, bleibt diese Ausführung auch bei neueren Fahrzeugen einsatzfähig. Das Kabel fällt unter Jaltest MHE.

VORTEILE

✔Erreicht die Zapi TPM-Leistungsmodule von Crown-Elektrostaplern, sowohl in der CAN- als auch in der RS232-Ausführung.

✔Dadurch einsetzbar über mehrere Generationen: Ältere Lastkraftwagen kommunizieren seriell, neuere über CAN.

✔Auch bei der CD-Dieselserie die Motorsteuerung DL03 (CAN).

✔Erfasst die Wartungsintervalle und durchgeführten Arbeiten mit einem Servicebericht.

HINWEISE

✕Das ZPM (CAN)-Leistungsmodul ist zwar in der Crown-Abdeckung enthalten, aber ohne Diagnosefunktionen.

✕Bei den Diesel-Lastkraftwagen der CD-Serie bleibt die Abdeckung bei der Motorsteuerung; die elektrischen Serien haben dagegen keine Motorsteuerung.

✕Nur für den Crown-Anschluss: Andere Lastkraftwagenhersteller haben einen eigenen Stecker.

✕Das Kabel hat drei Abzweigungen auf der Geräteseite: Neben dem grauen Stecker auch zwei runde Anschlüsse, die Sie nicht auf jedem Lastkraftwagen verwenden.

Anwendungen und Funktionen

Über diese Verbindung greifen Sie mit der Jaltest-Software auf die Steuergeräte des Lastkraftwagens zu. Welche Systeme vorhanden sind, unterscheidet sich je nach Serie und nach Antrieb. Die folgenden Geräte sind in der Jaltest MHE-Abdeckung für Crown enthalten.

Steuergeräte, auf die Sie zugreifen können

Zapi TPM (CAN), Leistungsmodul: Das Leistungsmodul des Elektroantriebs am CAN-Bus mit Fehlercodes, Messwerten und Steuergerätedaten.
Zapi TPM (RS232), Leistungsmodul: Dasselbe Modul in älteren Fahrzeugen mit serieller Verbindung.
ZPM (CAN), Leistungsmodul: Das Leistungsmodul, wie Jaltest es für einen Teil der Baureihen angibt.
DL03 (CAN), Motorsteuerung: Die Motorsteuerung der CD-Diesel-Fahrzeuge.

Was Sie durchführen können

Fehlercodes auslesen und löschen: Den Fehlerspeicher des Steuergeräts auslesen mit Beschreibung der erkannten Störung.
Messwerte anzeigen: Die aktuellen Werte der am Steuergerät angeschlossenen Sensoren in Zahlen und Grafik.
Wartung dokumentieren: Die Wartungsintervalle und durchgeführten Arbeiten mit Servicebericht.
Zusätzliche Maßnahmen durchführen: Die weiteren Verfahren, die Jaltest pro Steuergerät anbietet, soweit diese für das System verfügbar sind.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der Stecker, nicht das Modell. Dieses Kabel passt auf jeden Crown-Gabelstapler mit dem 6-poligen Diagnoseanschluss. Die folgenden Baureihen sind in der Jaltest MHE-Abdeckung enthalten; den grauen versiegelten Stecker mit dem grünen Stifthalter halten Sie neben den Anschluss am Fahrzeug, um zu prüfen, ob er passt.

Crown (Abgrenzung):

SC 5200- und SC 6200-Serie: Elektrogabelstapler
RC 5500-Serie: Stapler
RR 5700- und RD 5700-Serie: Regalstapler
TSP 6000-Serie: Schmalgangstapler
CD-Serie: Dieselstapler
CG-Serie: Gas- und Benzinstapler

💡

Wissenswert: Der Diagnoseanschluss befindet sich in der Kabine oder am Fahrerplatz des Staplers. Bei Lager- und Heftrucks wurde nie ein standardisierter Diagnosestecker vorgeschrieben, daher kommt diese Ausführung auch bei neueren Fahrzeugen vor. Legen Sie den grauen Stecker neben den Anschluss am Stapler, bevor Sie bestellen.

Verpackungsinhalt

1x Jaltest (JDC574A9) | Crown 6-polig OBD - 16-polig OBD2 Adapterkabel | Flurförderzeuge

Technische Spezifikationen

Spezifikation	Beschreibung
Hersteller	Jaltest (Cojali)
Referenznummer	JDC574A9
Typ	Adapterkabel (dreipolig)
Anwendung	Crown Lager- und Heftrucks
Anschluss Geräteseite	6-polig OBD, grauer versiegelter Stecker mit grünem Stifteinsatz, plus zwei runde Anschlüsse
Anschluss Schnittstellenseite	16-polig OBD2
Steuergeräte	Zapi TPM (CAN und RS232) und ZPM (CAN) Leistungsmodule, DL03 (Motorsteuerung)
Segment	Flurförderzeuge
Jaltest-Modul	Jaltest MHE
