Jaltest  |  SKU: JDC213E1

Jaltest (JDC213E1) | Ethernet - Adapterkabel

€91,95 inkl.
€75,99 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

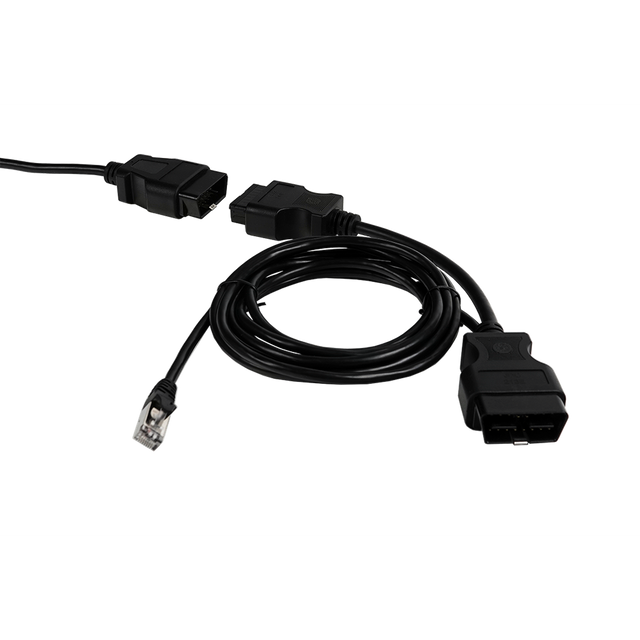

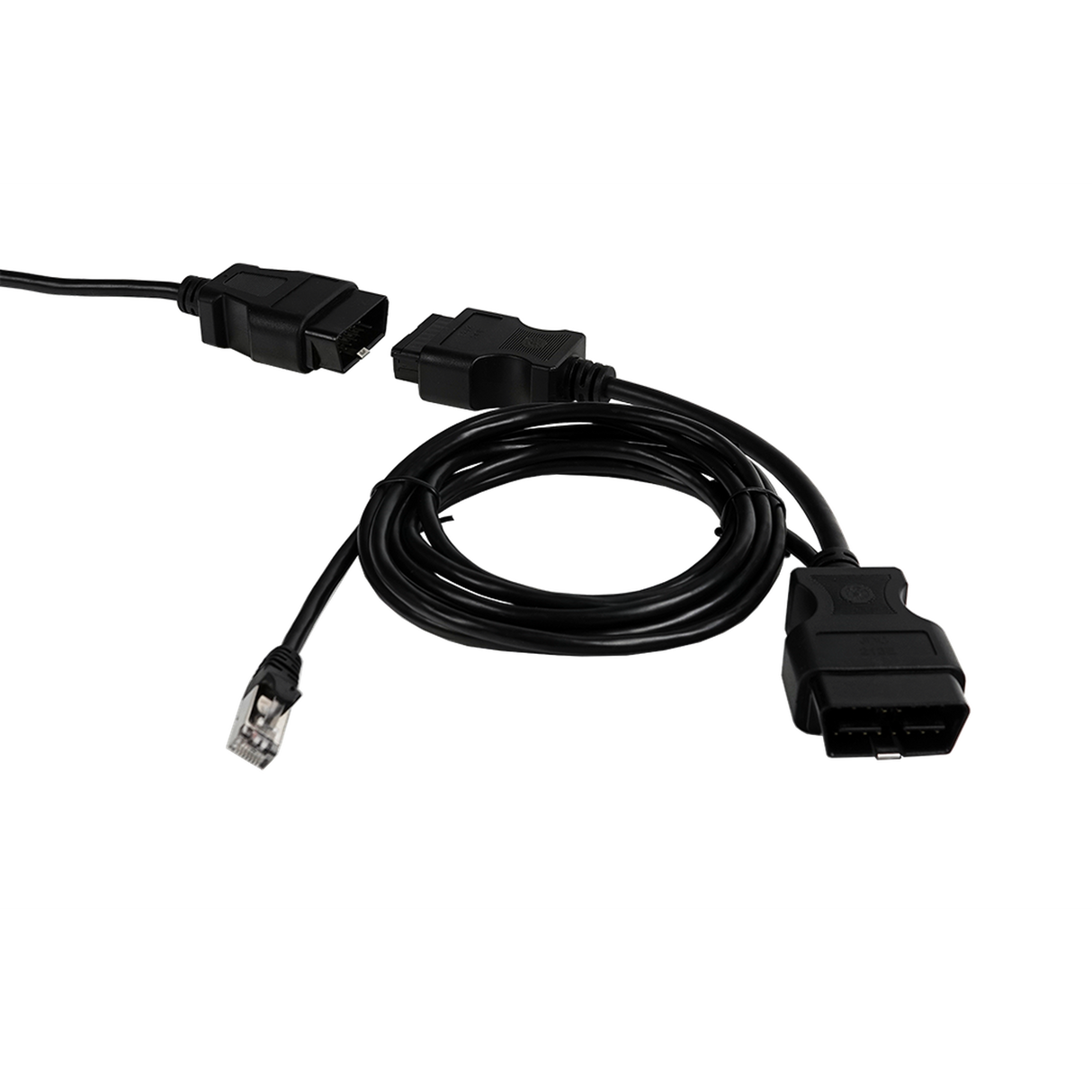

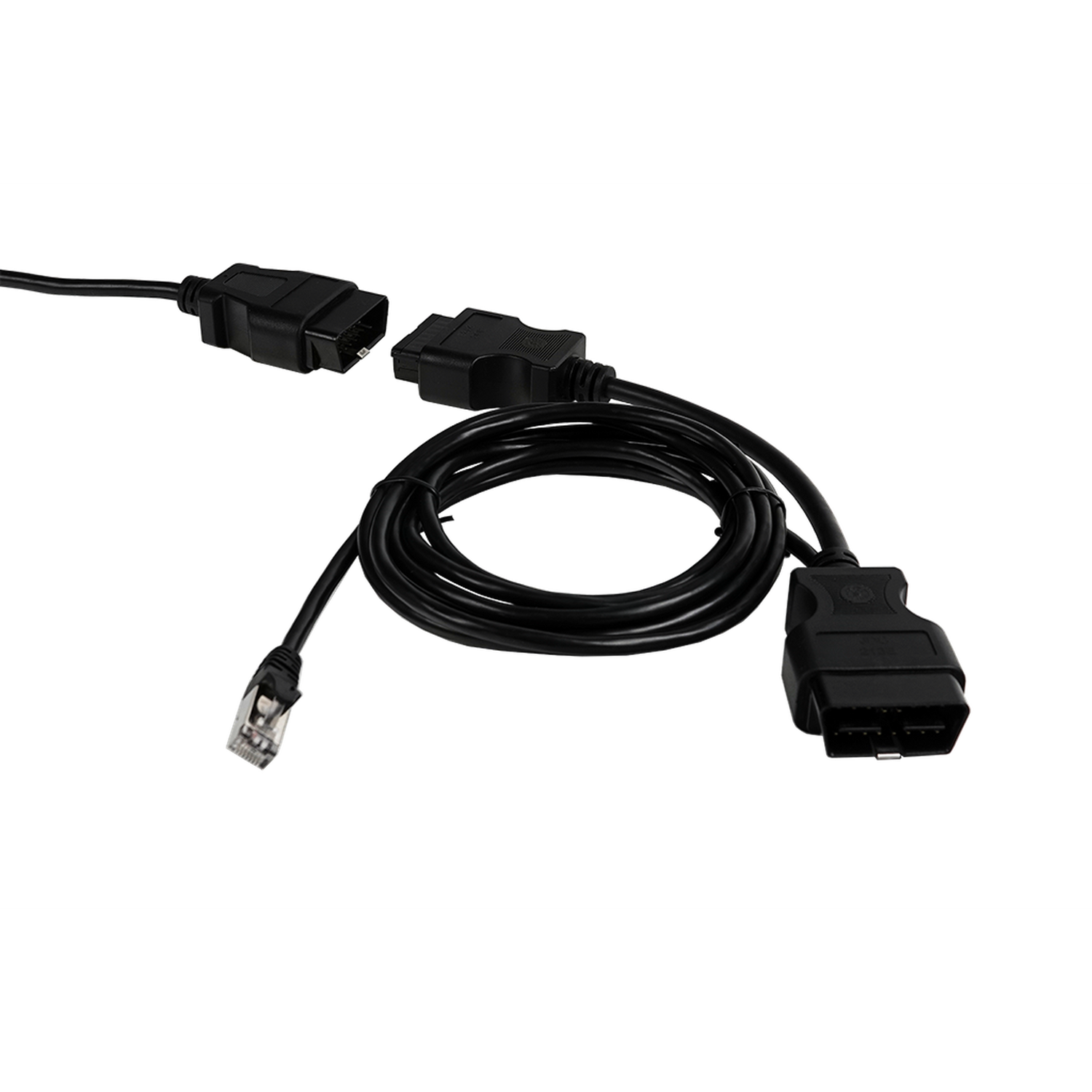

Das Jaltest JDC213E1 ist das Ethernet-Diagnosekabel aus der Jaltest-Serie. Es handelt sich um ein Y-Kabel mit drei Anschlüssen: zwei 16-polige OBD2-Stecker und einen separaten RJ45-Anschluss. Sie verbinden es zwischen der Diagnosebuche des Fahrzeugs und Ihrem Jaltest-Diagnosekabel; über den RJ45-Zweig läuft die Ethernet-Verbindung.

Das Kabel ist für Fahrzeuge vorgesehen, deren Diagnose über Ethernet statt über CAN erfolgt, und gehört zu Jaltest CV (Nutzfahrzeuge) und Jaltest AGV (Landmaschinen). Es ist mit einer festgelegten Pinbelegung ausgeführt, bezeichnet als pin assignment option 1. Ob Ihr Fahrzeug diese Verbindung nutzt, hängt von der Netzwerkstruktur des betreffenden Fahrzeugs ab. Was Sie mit den erreichbaren Steuergeräten tun können, wird durch Ihre Jaltest-Lizenz bestimmt und nicht durch das Kabel.

VORTEILE

✔Führt die Ethernet-Verbindung über einen separaten RJ45-Anschluss neben der Standard-OBD2-Verbindung nach außen.
✔Durchgangsausführung: Sie halten die 16-polige OBD2-Schnittstelle für Ihr Diagnosekabel verfügbar.
✔Ausgeführt mit Pinbelegungsoption 1, der festen Verdrahtung, die zu dieser Referenz gehört.
✔Ein Original-Jaltest-Artikel mit Referenz JDC213E1, also keine Nachfertigung.

WICHTIGE HINWEISE

✕Das Kabel gehört zu den Modulen CV und AGV; innerhalb dieser Module unterscheidet sich je nach Fahrzeug, ob die Diagnose über Ethernet läuft. Die Jaltest-Software zeigt beim Fahrzeug an, welche Schnittstelle erforderlich ist.
✕Die Bezeichnung Option 1 bezieht sich auf eine bestimmte Pinbelegung; welche Pins das sind, steht nicht in der Dokumentation.
✕Kein Ersatz für das Standard-Diagnosekabel: Für CAN-Diagnose über die 16-polige OBD2-Schnittstelle verwenden Sie das JDC213.9.
✕Erfordert einen Jaltest Link mit gültiger CV- oder AGV-Lizenz; das Kabel selbst bietet keine zusätzliche Abdeckung.

Anwendungen und Funktionalitäten

Dieses Kabel stellt die physische Verbindung zwischen dem Fahrzeug und Ihrer Diagnoseausrüstung her, über die die Kommunikation über Ethernet läuft. Der OBD2-Anschluss bleibt dabei für das Standard-Diagnosekabel verfügbar; das RJ45-Stecker führt den Netzwerkverkehr.

Wofür Sie dieses Kabel verwenden

  • Anschluss für die Diagnose über Ethernet: Ein CAN-Kabel bietet dann keine Verbindung zum Fahrzeugnetz.
  • Die OBD2-Verbindung durchschleifen: Sie verbinden das Kabel zwischen der Diagnoseschnittstelle des Fahrzeugs und Ihrem Jaltest-Diagnosekabel.
  • Arbeiten mit Pinbelegung Option 1: Die Festverkabelung, die zu dieser Referenz gehört.
  • Ergänzung Ihres Kabelsets: Zusätzlich zur JDC213.9 für CAN-Diagnose über den 16-poligen OBD2-Anschluss.
💡
Wissenswert: Welche Fahrzeuge ihre Diagnose über Ethernet durchführen, unterscheidet sich je nach Hersteller und Baujahr. Überprüfen Sie daher zunächst mit Ihrer Jaltest-Software, ob Ihr Fahrzeug dieses Kabel benötigt, bevor Sie bestellen.

Verpackungsinhalt

  • 1x Jaltest (JDC213E1) | Ethernet - Verloopkabel

Technische Spezifikationen

Spezifikation Beschreibung
Hersteller Jaltest (Cojali)
Referenznummer JDC213E1
Typ Ethernet-Diagnosekabel
Ausführung Y-Kabel mit drei Anschlüssen, Pinbelegung Option 1
Fahrzeugseite Anschluss 16-poliger OBD2
Diagnosekabel Anschluss 16-poliger OBD2
Netzwerkanschluss RJ45
Anwendung Fahrzeuge, deren Diagnose über Ethernet läuft
Jaltest-Modul Jaltest CV (Nutzfahrzeuge) und Jaltest AGV (Landmaschinen)
CAN-Anhänger JDC213.9 (16-poliges OBD2-Diagnosekabel)
Erforderlich zur Verwendung Jaltest Link mit gültiger CV- oder AGV-Lizenz
