Jaltest  |  SKU: JDC556A

Jaltest (JDC556A) | Hyundai Robex 4-poliger OBD – 16-poliger OBD2 Adapterkabel | Geländefahrzeug und Baumaschine

€217,95 inkl.
€180,12 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

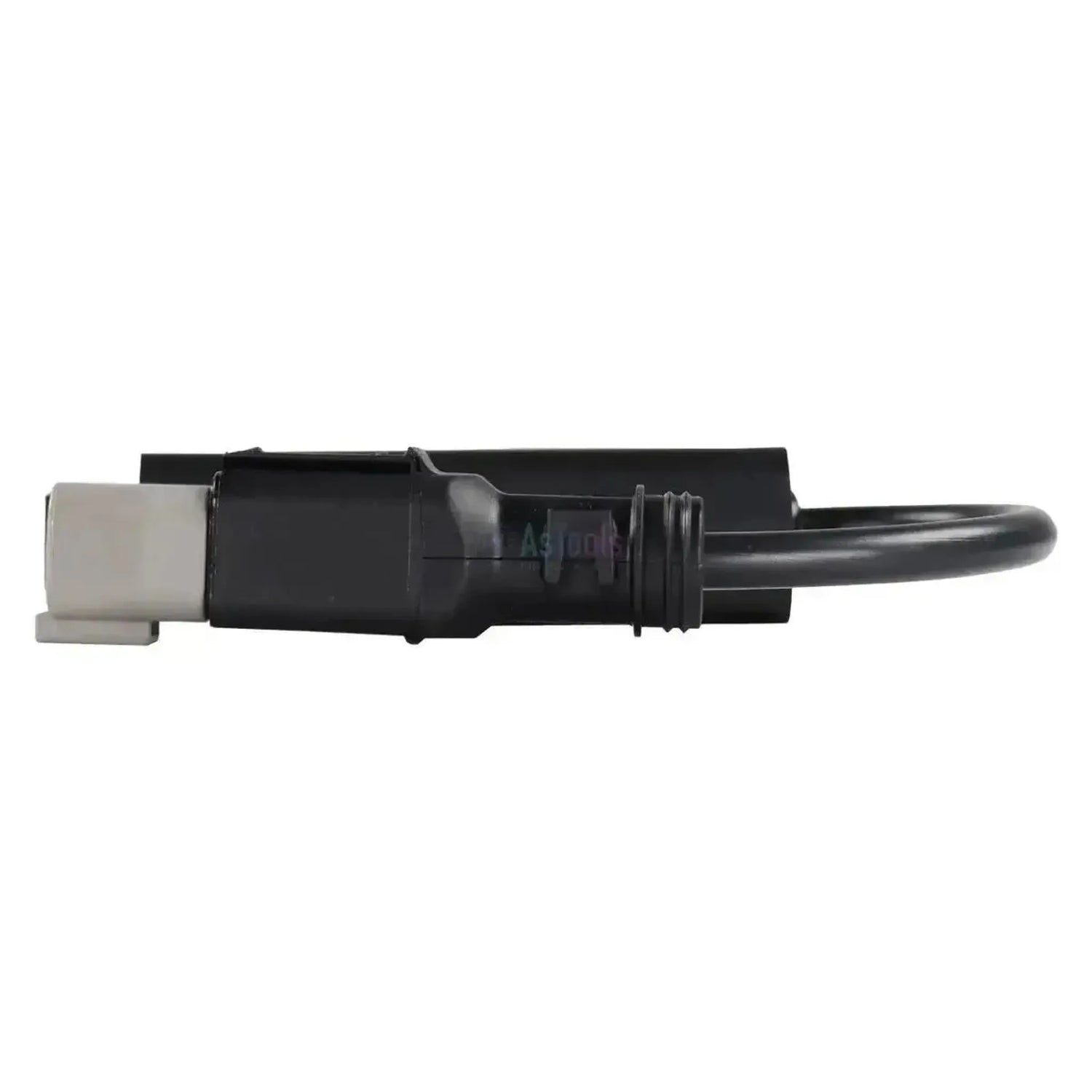

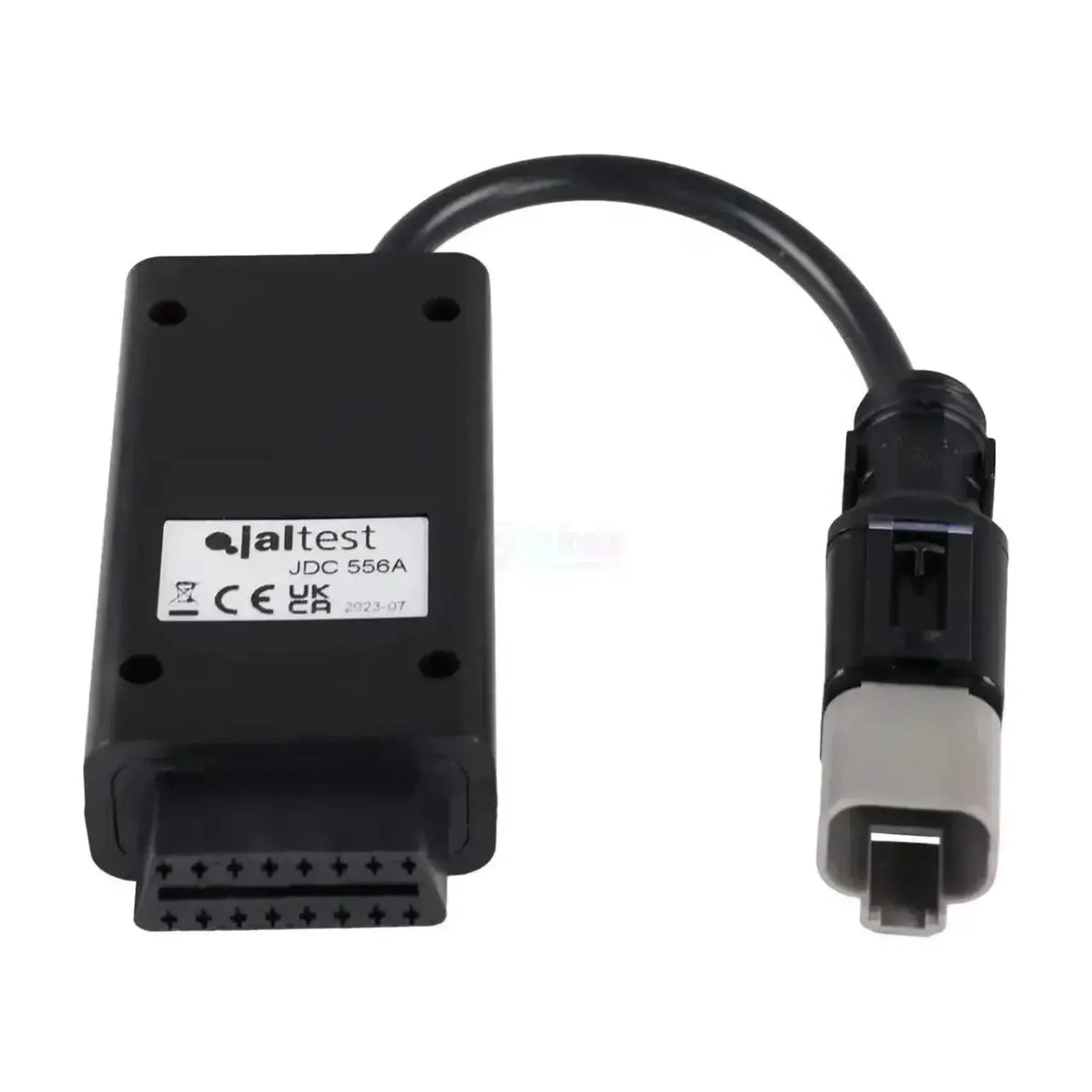

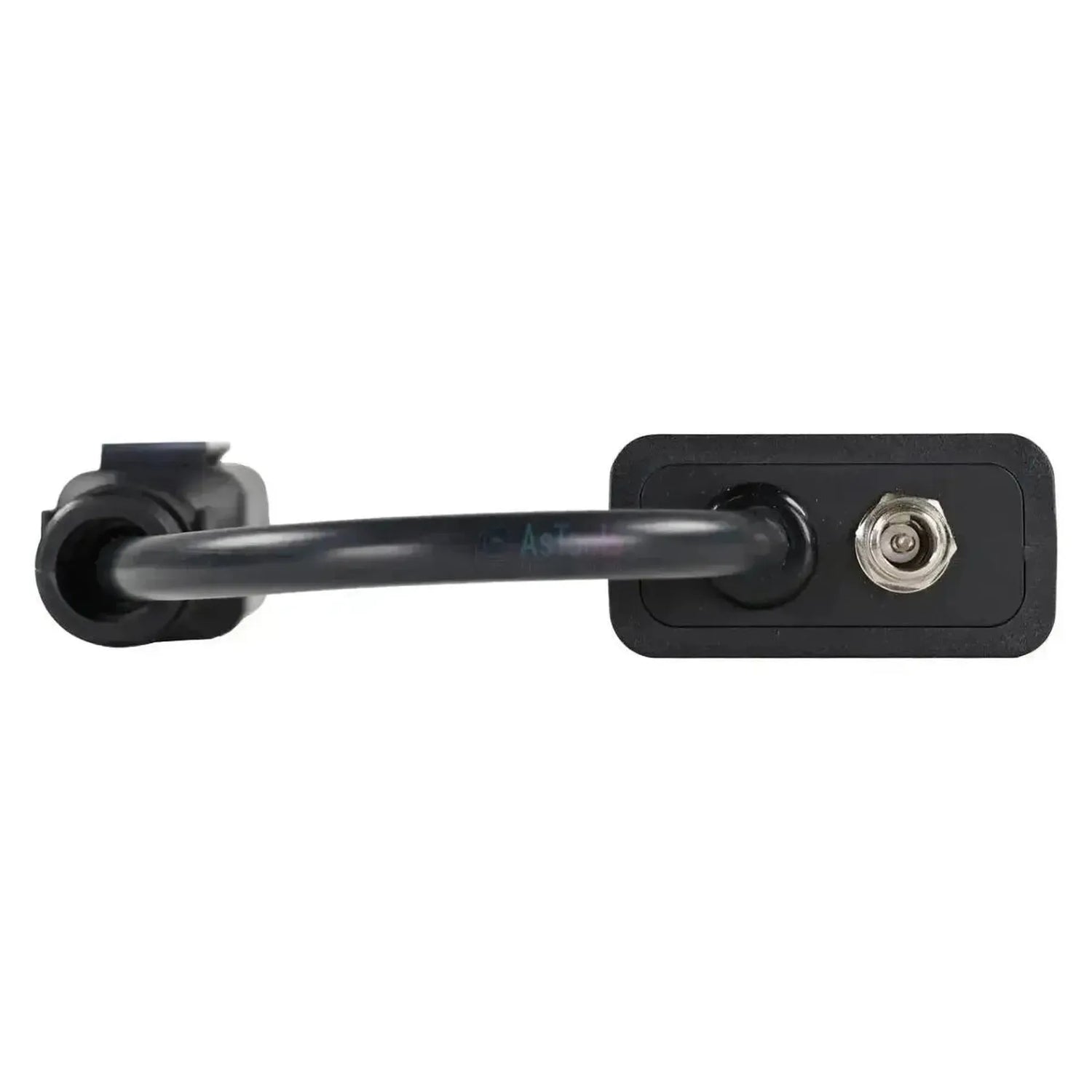

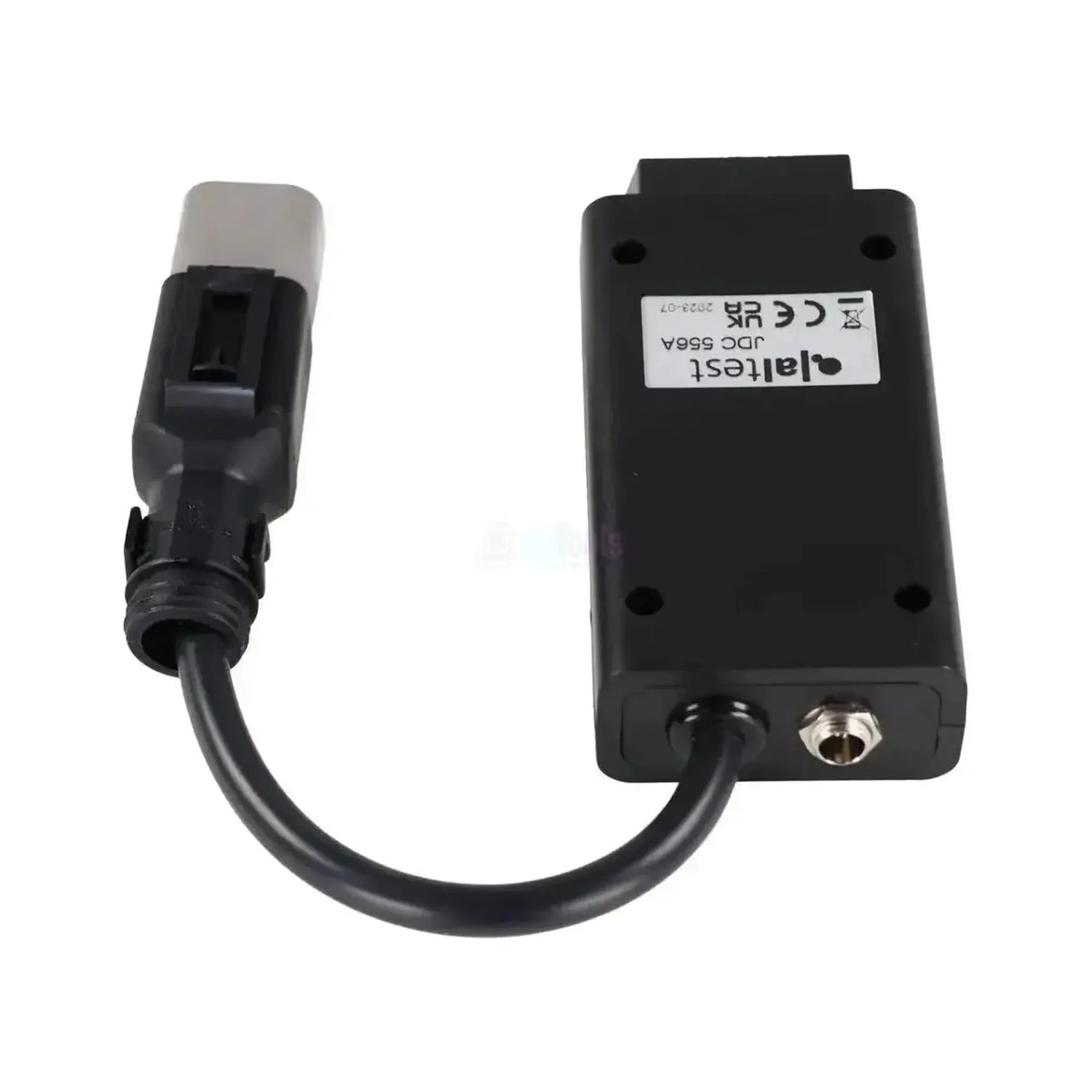

Das Jaltest JDC556A verbindet den herstellereigenen 4-poligen Diagnosestecker der Hyundai CE 8-Serie mit dem 16-poligen OBD2-Anschluss Ihres Diagnosegeräts. Auf der Maschinenseite sitzt ein rechteckiger Stecker mit einer hellgrauen Stiftleiste, einem grünen Verriegelungskeil und einer geraden Kabeleinführung. Von diesem Stecker verläuft 30 cm Kabel zu einem schwarzen Kunststoffgehäuse mit dem OBD2-Anschluss.

Sobald die Verbindung hergestellt ist, erreicht die Jaltest-Software den zentralen Maschinencomputer MCM, in dem die Maschinenfunktionen und der Fehlerspeicher der Bagger- oder Lademachine zusammenlaufen. Bei Maschinen mit Cummins-Motor kommt die Motorsteuerung ECM Cummins hinzu, die in einer SAE J1708- und einer SAE J1939-Ausführung vorkommt; welche der beiden verbaut ist, bestimmt, über welchen Datenbus das Gerät arbeitet. Das Kabel ist für die Jaltest Link V8.1 ausgelegt und fällt unter Jaltest OHW (Off-Highway-Maschinen).

VORTEILE

✔Erreicht den MCM, den zentralen Maschinencomputer, auf dem Jaltest die Diagnose der CE 8-Serie durchführt.
✔Bei Maschinen mit Cummins-Motor ist auch die ECM Cummins in der Abdeckung enthalten, sowohl in der SAE J1708- als auch in der SAE J1939-Ausführung.
✔Neben Fehlercodes auch Messwerte und Wartungsdaten, mit einem Servicebericht der Maschine.
✔Mit 30 cm kurz genug, um an der Anschlussstelle zu bleiben, und ausgeführt für den Jaltest Link V8.1.

WICHTIGE HINWEISE

✕Nur für den 4-poligen Stecker mit dem hellgrauen Stiftsockel und dem grünen Verriegelungskeil; die CE 9-Serie hat einen runden 9-poligen Anschluss.
✕Diese Ausführung endet auf 16-pins OBD2; der JDC572.9 für die CE 9-Serie endet auf einem 26-poligen DB26 und passt daher auf einen anderen Anschluss.
✕Welche Steuergeräte vorhanden sind, unterscheidet sich je nach Maschine: Nicht jede CE 8-Serie hat neben dem MCM auch eine auslesbare Motorsteuerung.

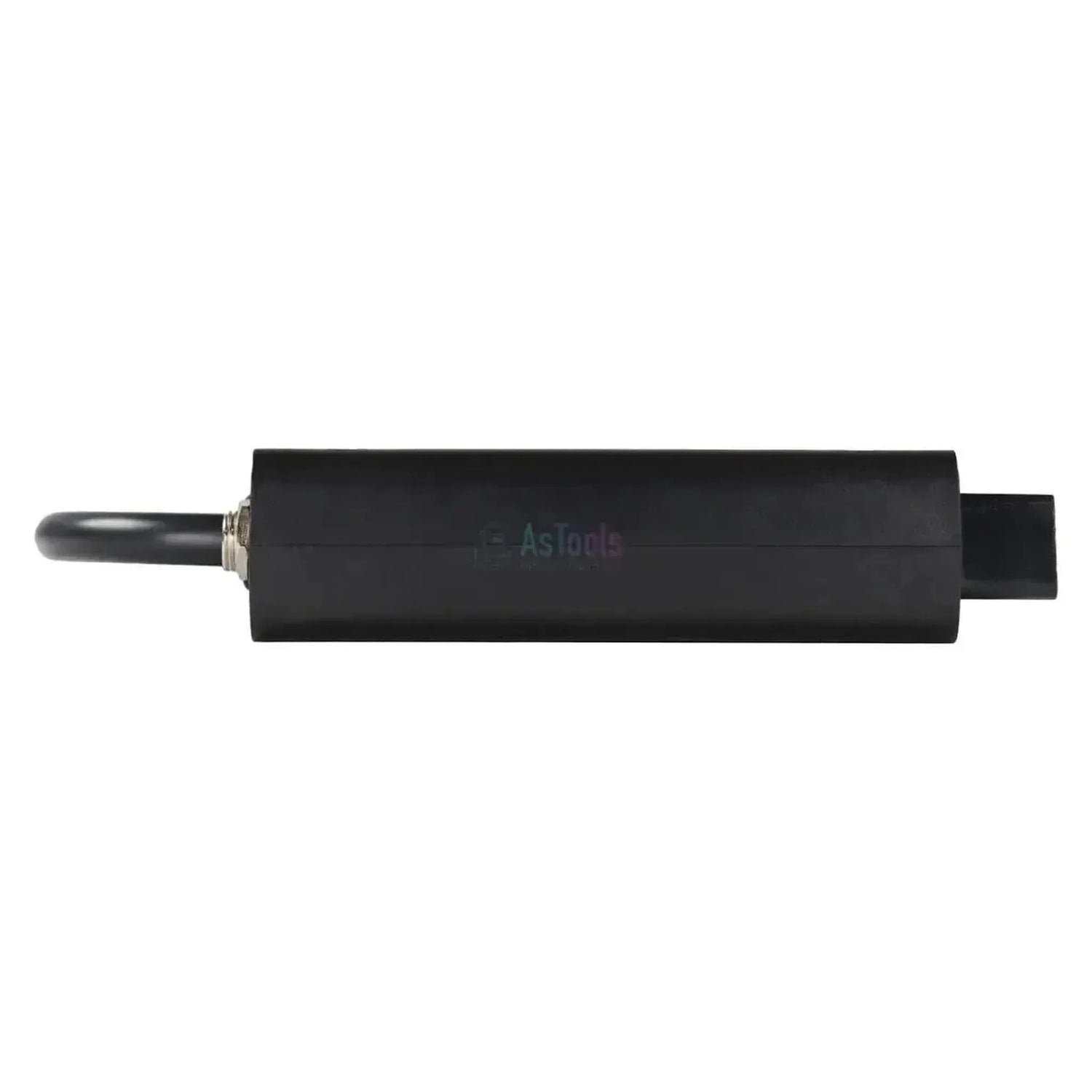

✕Die OBD2-Schnittstelle sitzt in einem Kunststoffgehäuse im Kabel; beachten Sie dies, wenn der Platz um die Diagnoseschnittstelle begrenzt ist.

Anwendungen und Funktionalitäten

Über diese Verbindung greifen Sie mit der Jaltest-Software auf die Steuergeräte der Maschine zu. Welche Systeme vorhanden sind, unterscheidet sich je nach Modell und Ausführung. Die nachfolgend aufgeführten Geräte stammen aus der Hyundai-Abdeckung von Jaltest OHW.

Steuergeräte, auf die Sie zugreifen können

  • MCM, zentrale Maschinensteuerung: Der Computer, in dem die Maschinenfunktionen und der Fehlerspeicher der Maschine zusammenlaufen.
  • ECM Cummins SAE J1708, Motorsteuerung: Die Cummins-Motorsteuerung mit dem älteren J1708-Datenbus.
  • ECM Cummins SAE J1939, Motorsteuerung: Die Cummins-Motorsteuerung mit dem neueren J1939-CAN-Bus.

Was Sie tun können

  • Fehlercodes auslesen und löschen: Den Fehlerspeicher des Steuergeräts auslesen mit Beschreibung der erkannten Störung.
  • Messwerte anzeigen: Die aktuellen Werte der Sensoren, die am Steuergerät angeschlossen sind, in Zahlen und als Grafik.
  • Wartung dokumentieren: Die Wartungsintervalle und durchgeführten Arbeiten mit Servicebericht.
  • Zusätzliche Maßnahmen durchführen: Die zusätzlichen Verfahren, die Jaltest pro Steuergerät anbietet, soweit diese für das System verfügbar sind.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der Stecker, nicht das Modell. Dieses Kabel gehört zu den Hyundai CE 8er-Serie Bagger- und Lademachinen mit der 4-poligen Diagnoseschnittstelle in der Kabine. Für Baumaschinen wurde nie eine standardisierte Diagnoseschnittstelle vorgeschrieben, daher ist das Baujahr hier wenig aussagt: die Grenze verläuft über die Modellgeneration.

Hyundai (CE-Generationen):

  • Hyundai CE 8-Serie: Rechteckiger 4-poliger Diagnoseanschluss — dies ist das zugehörige Kabel.
  • Hyundai CE 9-Serie: Runder 9-poliger Diagnoseanschluss — dafür ist das JDC572.9 vorgesehen.
💡
Wichtig zu wissen: Der 4-polige Anschluss befindet sich in der Kabine. Für Baumaschinen besteht keine OBD-Verpflichtung; die Grenze verläuft hier über die Modellgeneration — die CE 8-Serie gegenüber der CE 9-Serie — und nicht über das Baujahr. Überprüfen Sie daher an der Maschine selbst, welcher Anschluss vorhanden ist, bevor Sie bestellen.

Verpackungsinhalt

  • 1x Jaltest (JDC556A) | Hyundai Robex 4-polig OBD – 16-polig OBD2 Adapterkabel | Bau- und Geländemaschine

Technische Spezifikationen

Spezifikation Beschreibung
Hersteller Jaltest (Cojali)
Referenznummer JDC556A
Typ Adapterkabel
Anwendung Hyundai CE 8-Serie Bagger und Radlader
Länge 30 cm
Schnittstelle Jaltest Link V8.1

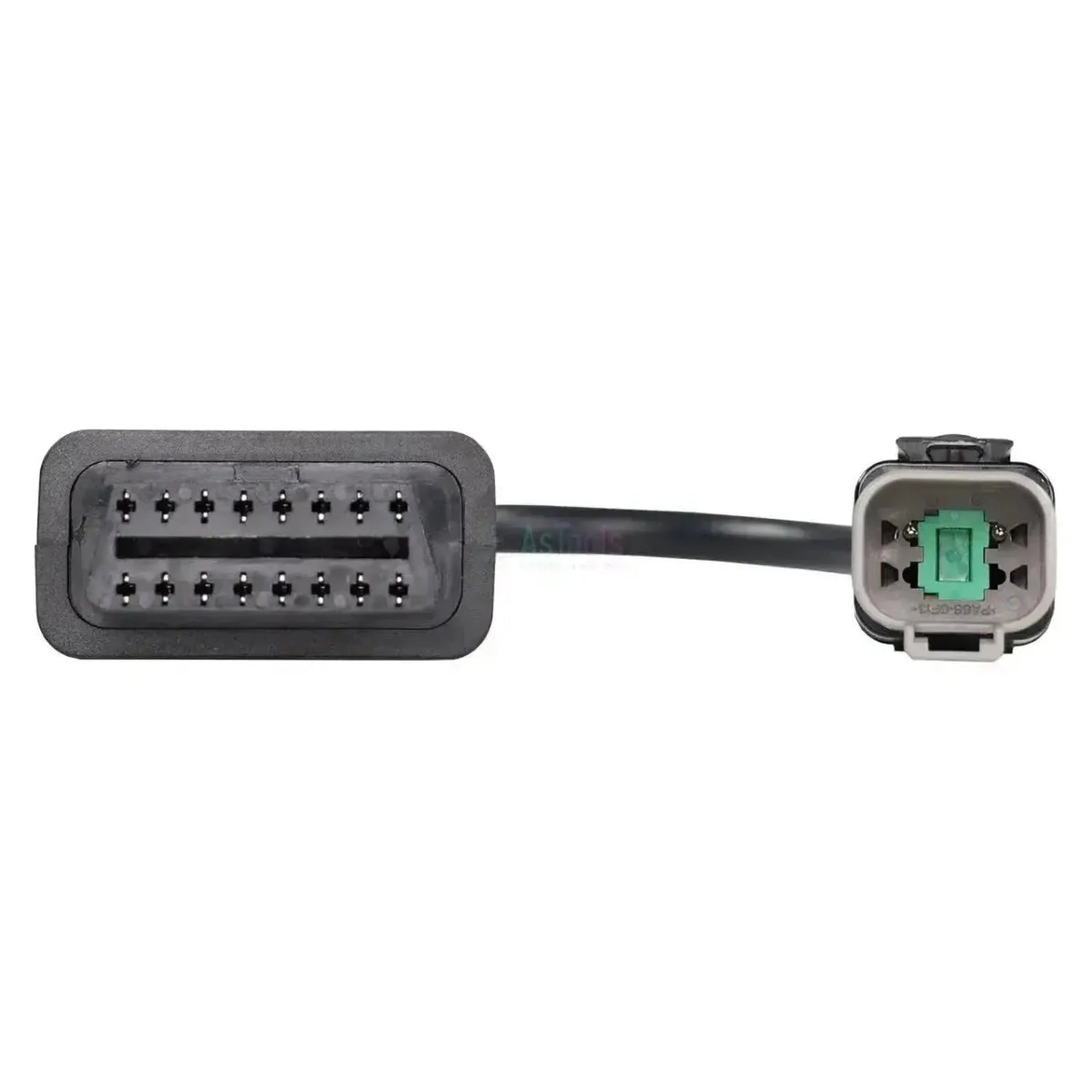

Anschluss Maschinenseite 4-polig OBD (rechteckig, hellgrauer Stecker mit grüner Verriegelungslasche)
Anschluss Schnittstellenseite 16-polig OBD2
Steuergeräte MCM (Maschinencomputer), ECM Cummins SAE J1708 und ECM Cummins SAE J1939 (Motor)
Segment Bau- und Geländemaschine
Jaltest-Modul Jaltest OHW (Off-Highway-Maschinen)
