Jaltest  |  SKU: JDC559A

Jaltest (JDC559A) | Haulotte 6+6-poliges OBD - 16-poliges OBD2 Adapterkabel | Hebe- und Hebewerkzeuge

€137,95 inkl.
€114,01 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

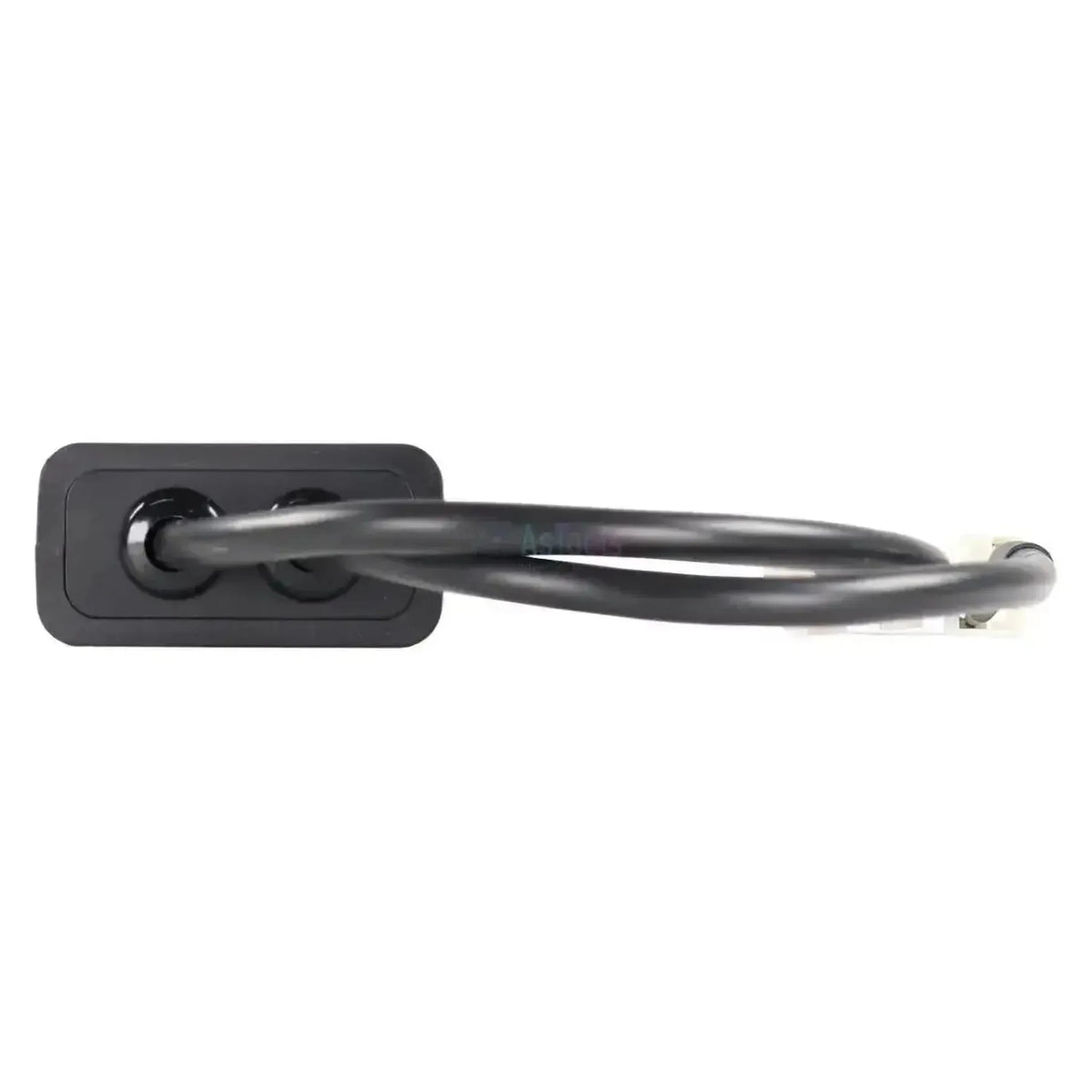

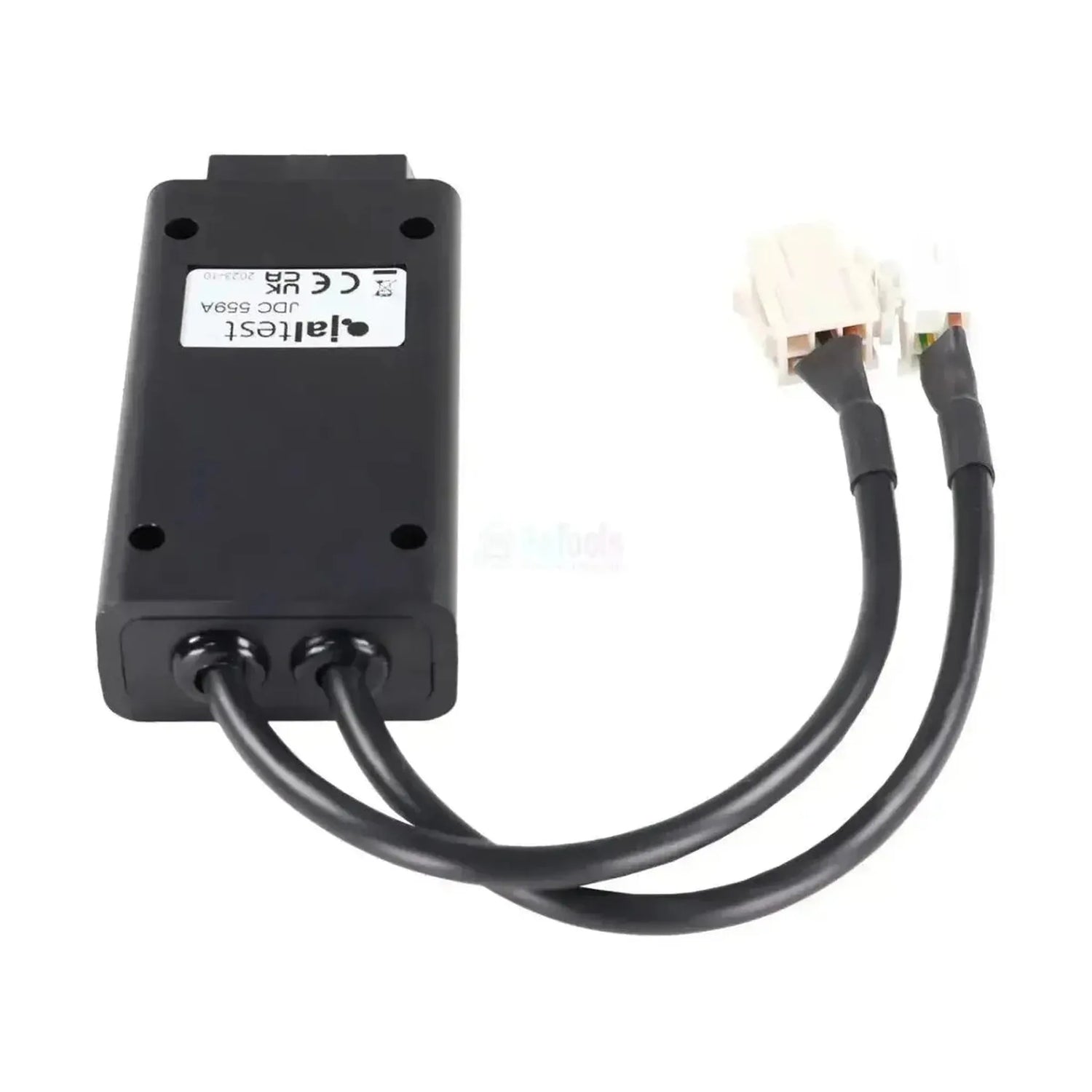

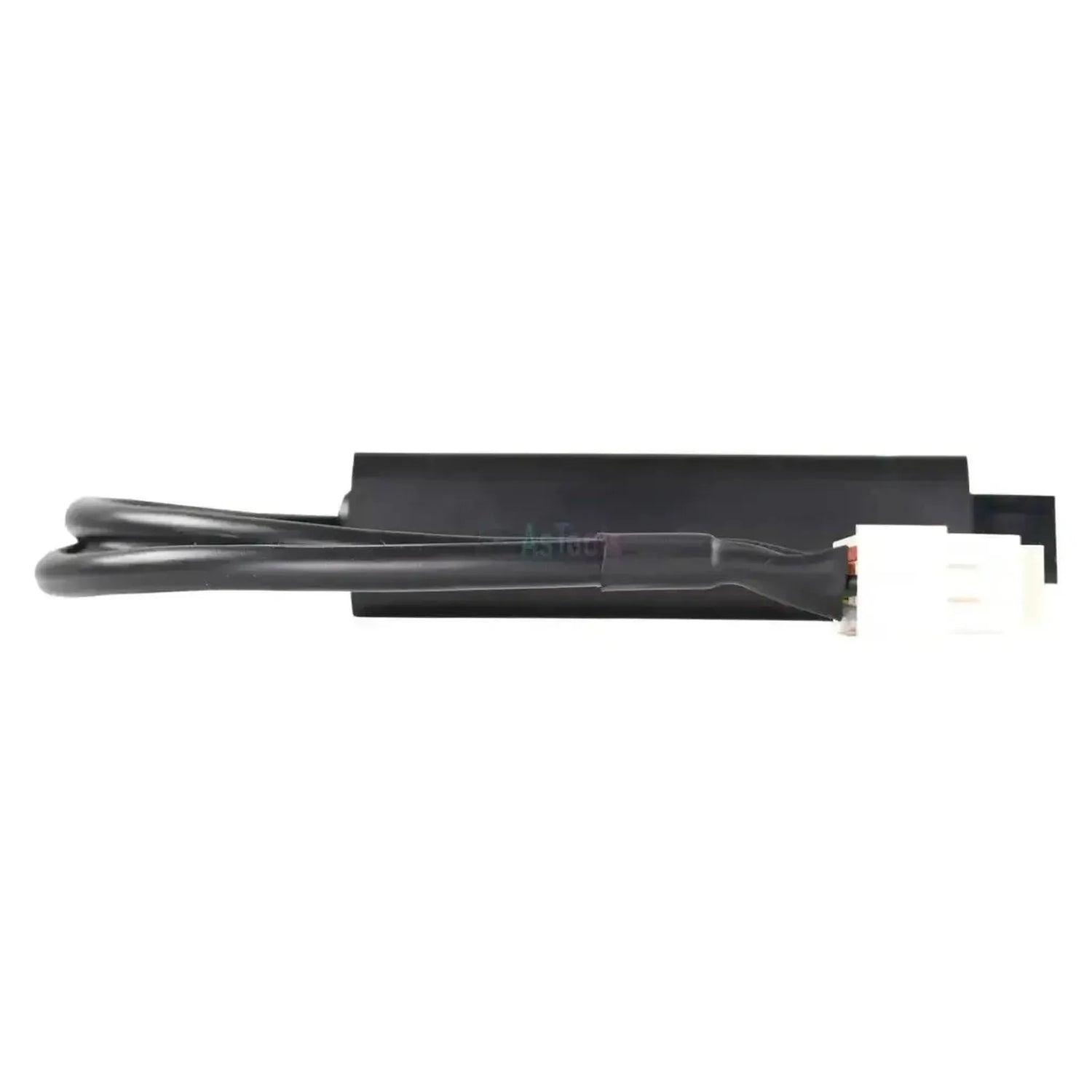

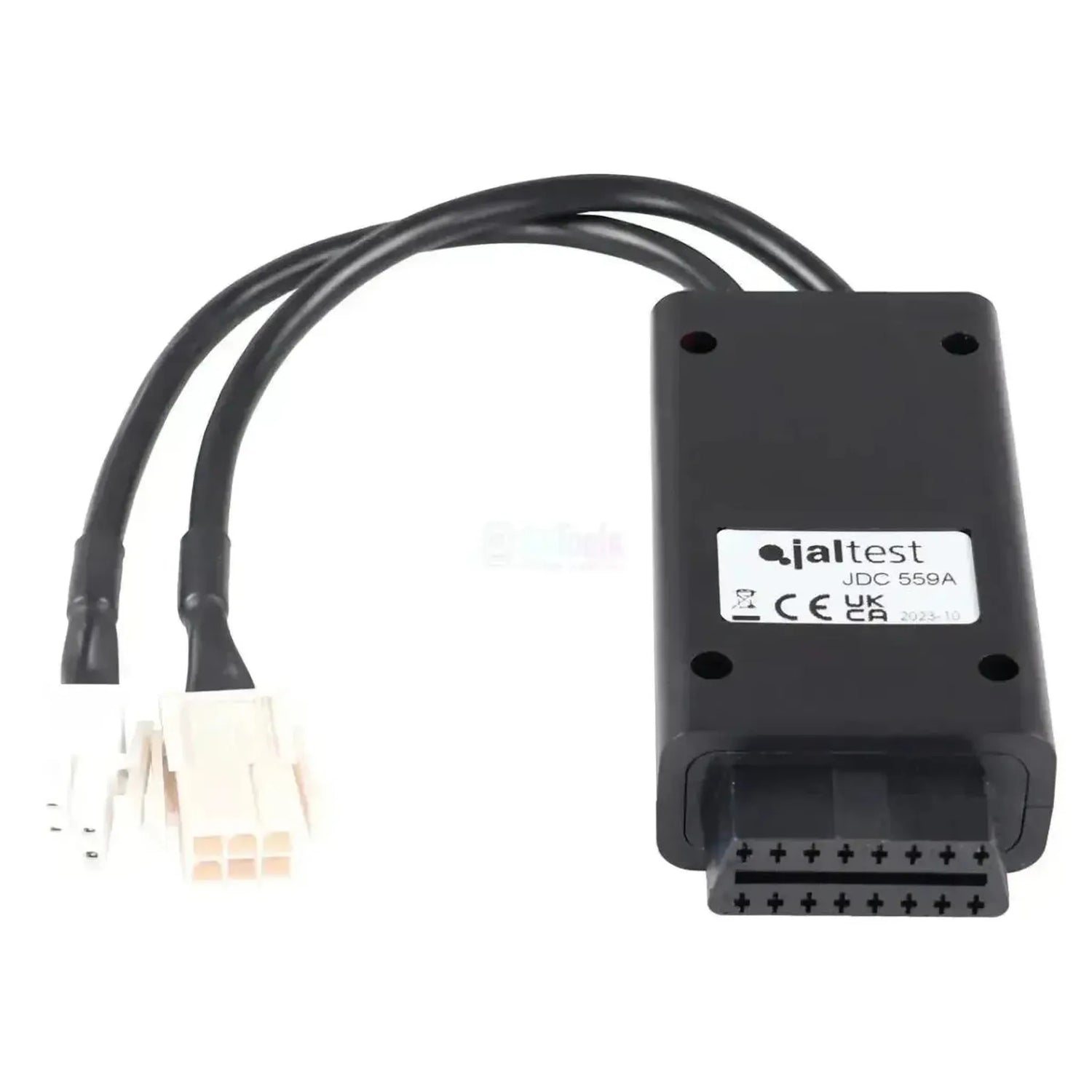

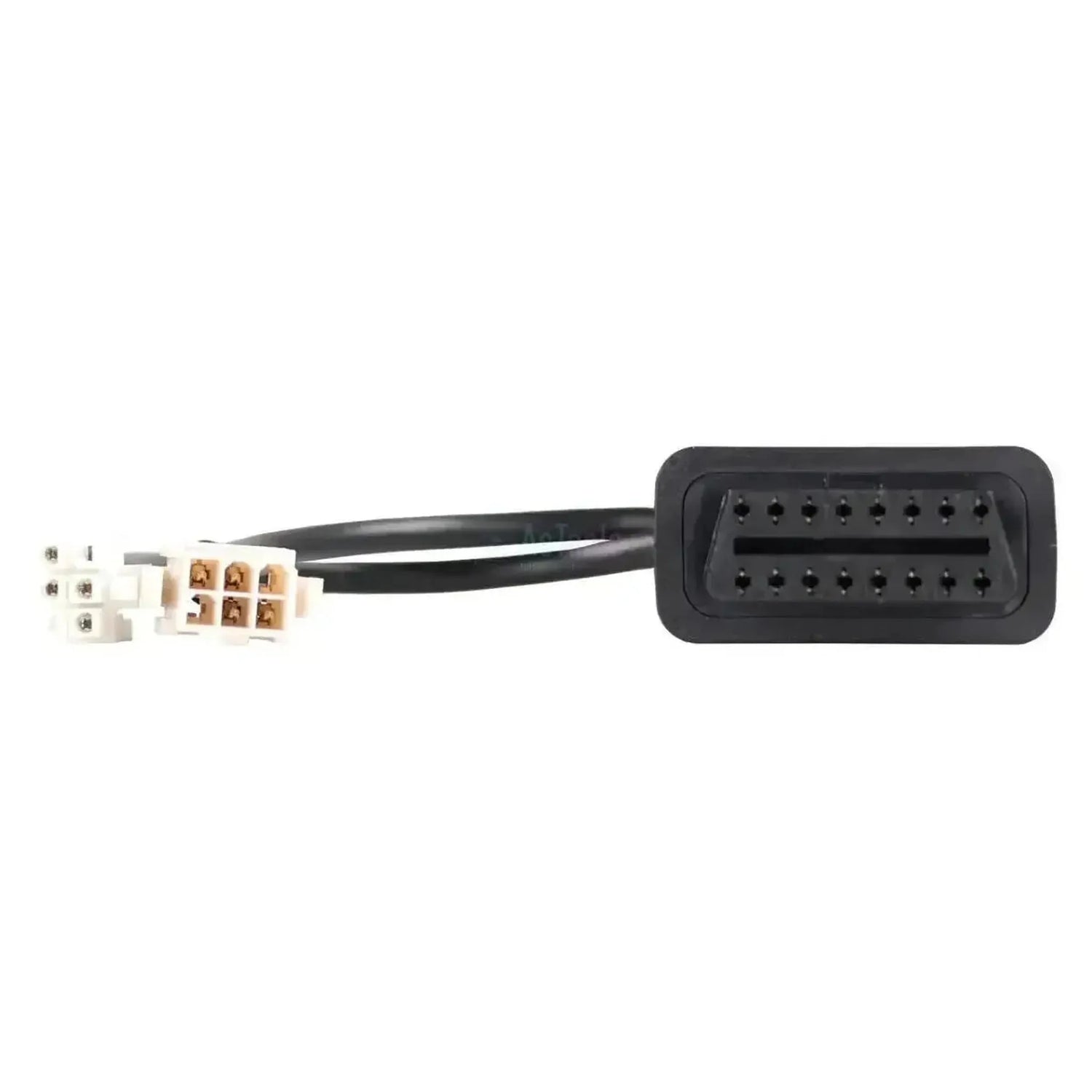

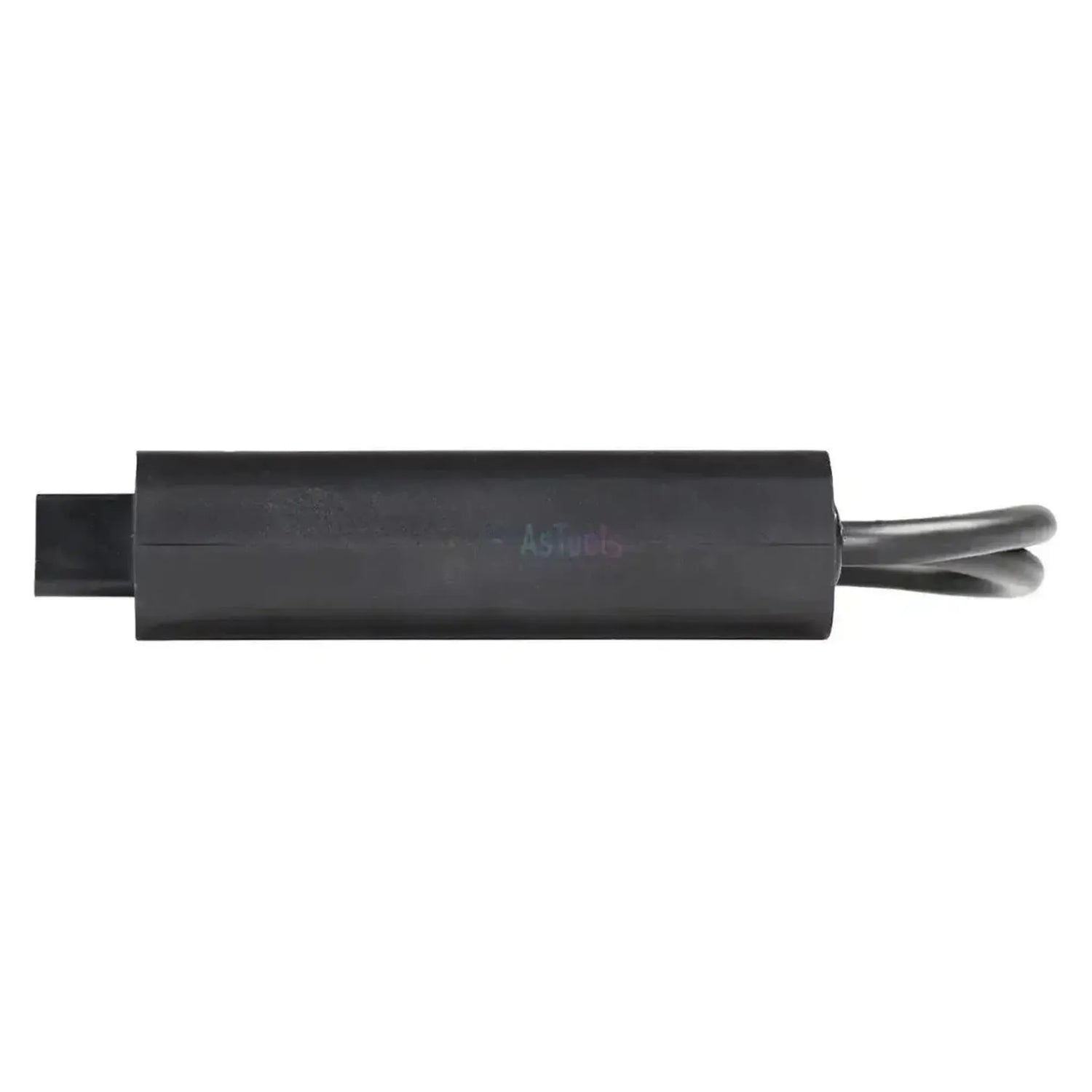

\nDas Jaltest JDC559A verbindet die 6+6-poliger Diagnoseanschlussvon Haulotte-Hubarbeitsbühnen und -Teleskoparbeitsbühnen an der16-polig OBD2-eingang Ihres Jaltest-Diagnosekabels. Direkt hinter der OBD2-Kupplung befindet sich ein schwarzes rechteckiges Gehäuse woraus zwei Anschlüsse kommen, jeweils mit einem weiße 6-polige Steckverbindung in zwei Reihen mit je drei Kontakten. Die beiden Stecker sind einpassendes Paar: der eine trägt Buchsenkontakte, der andere eine Stiftkabine. Das Kabel ist 30 cm lang.\n

Mit beiden Anschlüssen verbunden erreicht die Jaltest-Software die Steuergeräte ohne Zwischenschaltung umzuschalten. Das sind die HydrauliklenkungHYDRAULIKin beidenCAN-als die älterenRS232-Ausführung, die MotorsteuerungECM Kohler einschließlich der Stufe-V-Ausführung, und auf der HA-Serie dieE-CDISvon den Kubota-Motoren. Auf derHaulotte-Teleskopstapler ist nur die Kohler-Regelung in der Abdeckung enthalten. Das Kabel funktioniert mit Jaltest Link V8.1 und V9 und fällt unter das Modul Jaltest MHE.\n

VORTEILE

✔Beide 6-polige Stecker in einem Kabel, sodass Sie während der Diagnosearbeit nicht wechseln müssen zum Anschließen.
✔Erreicht die Hydrauliksteuerung HYDRAULICS sowohl in der CAN- als auch in der älteren RS232-Ausführung, somit über mehrere Maschinengenerationen.
✔Deckt die Motorsteuerung ECM Kohler ab, einschließlich der Stage V-Ausführung der neueren Maschinen.
✔Bei den HA-Hubarbeitsbühnen auch die E-CDIS-Steuerung der Kubota-Motoren, und einsetzbar mit Link V8.1 und V9.

HINWEISE

✕Bei den HTL-Teleskopbühnen ist nur die Kohler-Steuerung in der Abdeckung enthalten; die E-CDIS kommt dort nicht vor.
✕Die RS232-Ausführung von HYDRAULICS gehört zu den älteren Maschinen; welche der beiden auf Ihrer Maschine verbaut ist, bestimmt, was Sie sehen.
✕Nur für den 6+6-poligen Haulotte-Anschluss. Haulotte-Maschinen mit einem 4-poligen Stecker fallen unter JDC549.9, der auf der Schnittstellenseite nicht auf OBD2, sondern auf einen 26-poligen DB26 endet.
✕Mit 30 cm ist das Kabel kurz, daher arbeiten Sie dicht an der Bedieneinheit.

Anwendungen und Funktionalitäten

Über diese doppelte Verbindung greifen Sie mit der Jaltest-Software auf die Steuergeräte der Maschine zu. Welche Systeme vorhanden sind, unterscheidet sich je nach Baureihe und Motorisierung: Die Hubarbeitsbühnen haben mehr an Bord als die Teleskopstapler. Die folgenden Steuergeräte stammen aus der MHE-Abdeckung von Jaltest.

Steuergeräte, auf die Sie zugreifen können

  • HYDRAULICS (CAN), Hydrauliksystem: Die Hydrauliksteuerung der Maschine auf dem CAN-Bus.
  • HYDRAULICS (RS232), Hydrauliksystem: Dieselbe Steuerung auf älteren Maschinen mit serieller Verbindung.
  • ECM Kohler, Dieselmotorsteuerung mit Common-Rail-Einspritzung: Die Motorsteuerung der Kohler-Dieselmotoren.
  • ECM Kohler (Stage V), Dieselmotorsteuerung mit Common-Rail-Einspritzung: Die Stage-V-Ausführung derselben Motorsteuerung.
  • E-CDIS, Dieselmotorsteuerung mit Common-Rail-Einspritzung: Die Motorsteuerung der Kubota-Motoren in der HA-Baureihe.

Was Sie tun können

  • Fehlercodes auslesen und löschen: Den Fehlerspeicher des Steuergeräts auslesen mit Beschreibung der erkannten Störung.
  • Messwerte anzeigen: Die aktuellen Werte der Sensoren, die am Steuergerät angeschlossen sind, in Zahlen und als Grafik.
  • Wartung dokumentieren: Die Wartungsintervalle und durchgeführten Arbeiten mit Servicebericht.
  • Zusätzliche Maßnahmen durchführen: Die zusätzlichen Verfahren, die Jaltest pro Steuergerät anbietet, soweit diese für das System verfügbar sind.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der Stecker, nicht das Modell.Dieses Kabel passt auf jede Haulotte-Maschine, bei der der Anschluss an der Fernbedienung aus einer 6+6-poligen Verbindung besteht. Die nachfolgenden Serien führt Jaltest in der MHE-Abdeckung auf; für Hubarbeitsbühnen und Teleskopbühnen gilt keine OBD-Verpflichtung, daher kommt diese Konfiguration auch bei neueren Haulottes noch vor. Maschinen mit einem 4-poligen Anschluss gehören zu JDC549.9.

Haulotte:

  • HA Serie: HA 12 bis HA 80, Gelenkteleskopbühne.
  • H Serie: H 12 bis H 43, Scherenbühne.
  • HT Serie: HT 16 bis HT 67, Teleskopbühne.
  • HTL Serie: HTL 3000 bis HTL 9000, Teleskopstapler.
  • COMPACT 10 DX und COMPACT 12 DX: Scherenbühne.
  • STAR Serie: STAR 6, 8 und 10, Vertikalmastbühne.
  • OPTIMUM 8: Scherenbühne.
  • SIGMA 16: Teleskopbühne.
💡
Gut zu wissen: Die beiden weißen 6-poligen Stecker bilden ein passendes Paar, einer mit Buchsen und der andere mit Stiften. Überprüfen Sie an der Maschine selbst wie der Anschluss an der Fernbedienung ausgeführt ist, bevor Sie bestellen.

Verpackungsinhalt

  • 1x Jaltest (JDC559A) | Haulotte 6+6-pins OBD - 16-pins OBD2 Adapterkabel | Hebe- und Hubarbeitsbühnen

Technische Spezifikationen

Spezifikation Beschreibung
Hersteller Jaltest (Cojali)
Referenznummer JDC559A
Typ Adapterkabel
Anwendung Haulotte Hubarbeitsbühnen und Teleskopbühnen
Länge 30 cm
Schnittstelle Jaltest Link V8.1 und V9
Anschluss Maschinenseite 6+6-pins OBD (zwei weiße Stecker, passendes Paar)
Anschluss Schnittstellenseite 16-pins OBD2
Steuergeräte HYDRAULICS (CAN und RS232), ECM Kohler und ECM Kohler (Stage V), E-CDIS
Segment Hebe- und Hubarbeitsbühnen
Jaltest-Modul Jaltest MHE (innerbetrieblicher Transport- und Hebematerialhandling)
