Jaltest  |  SKU: JDC121A9

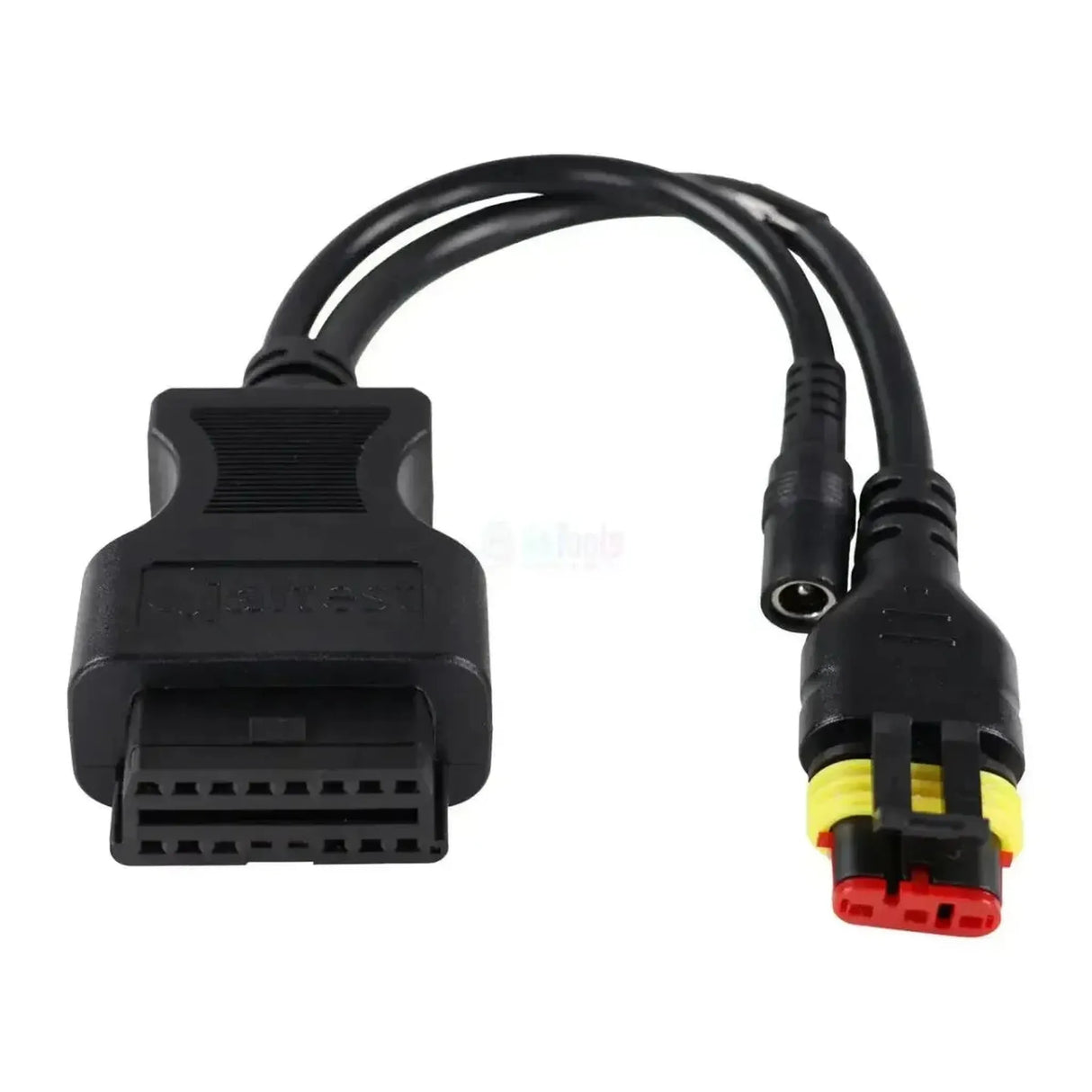

Jaltest (JDC121A9) | Carrier 3-poliges OBD - 16-poliges OBD2 Adapterkabel | Kühlanhänger

€94,95 inkl.
€78,47 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

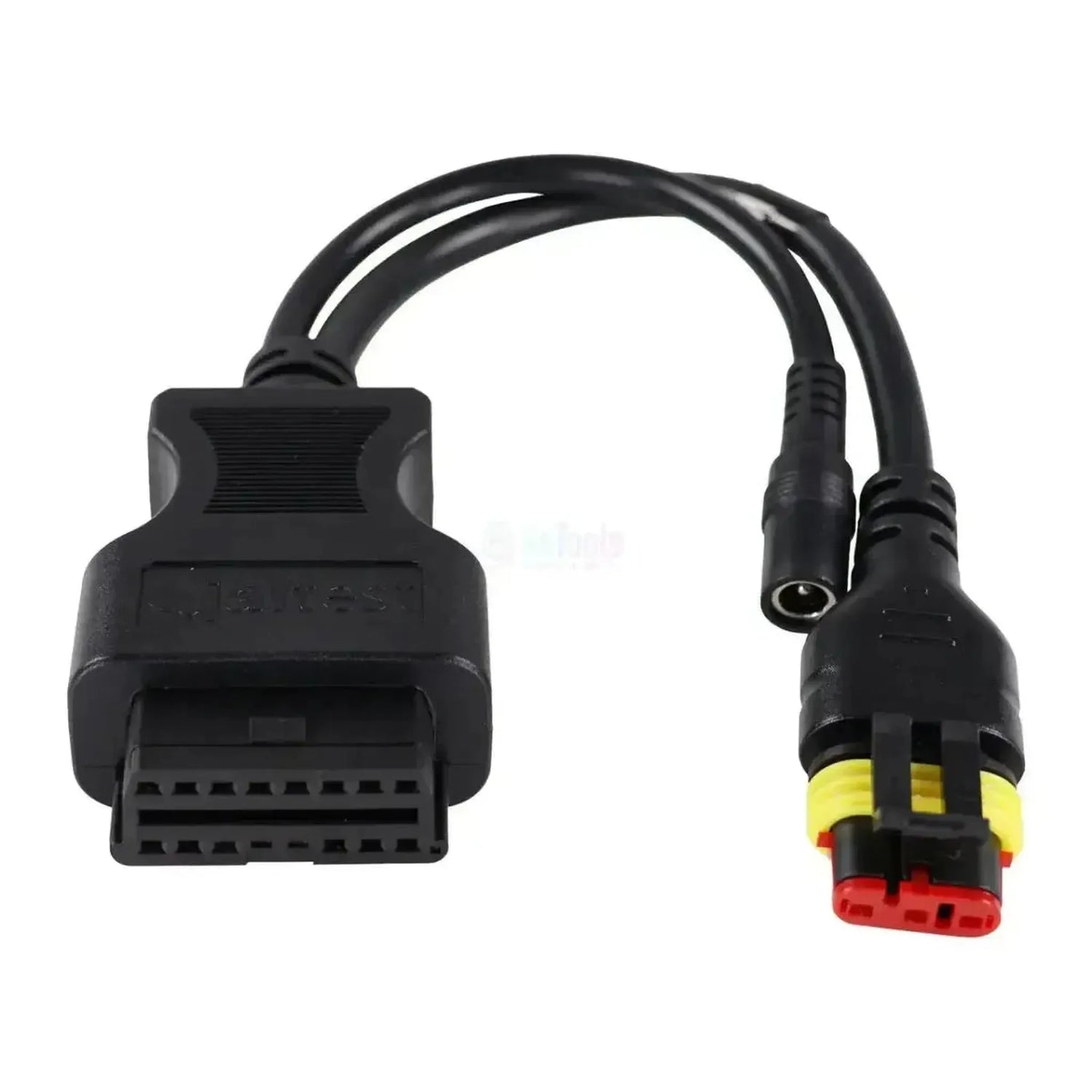

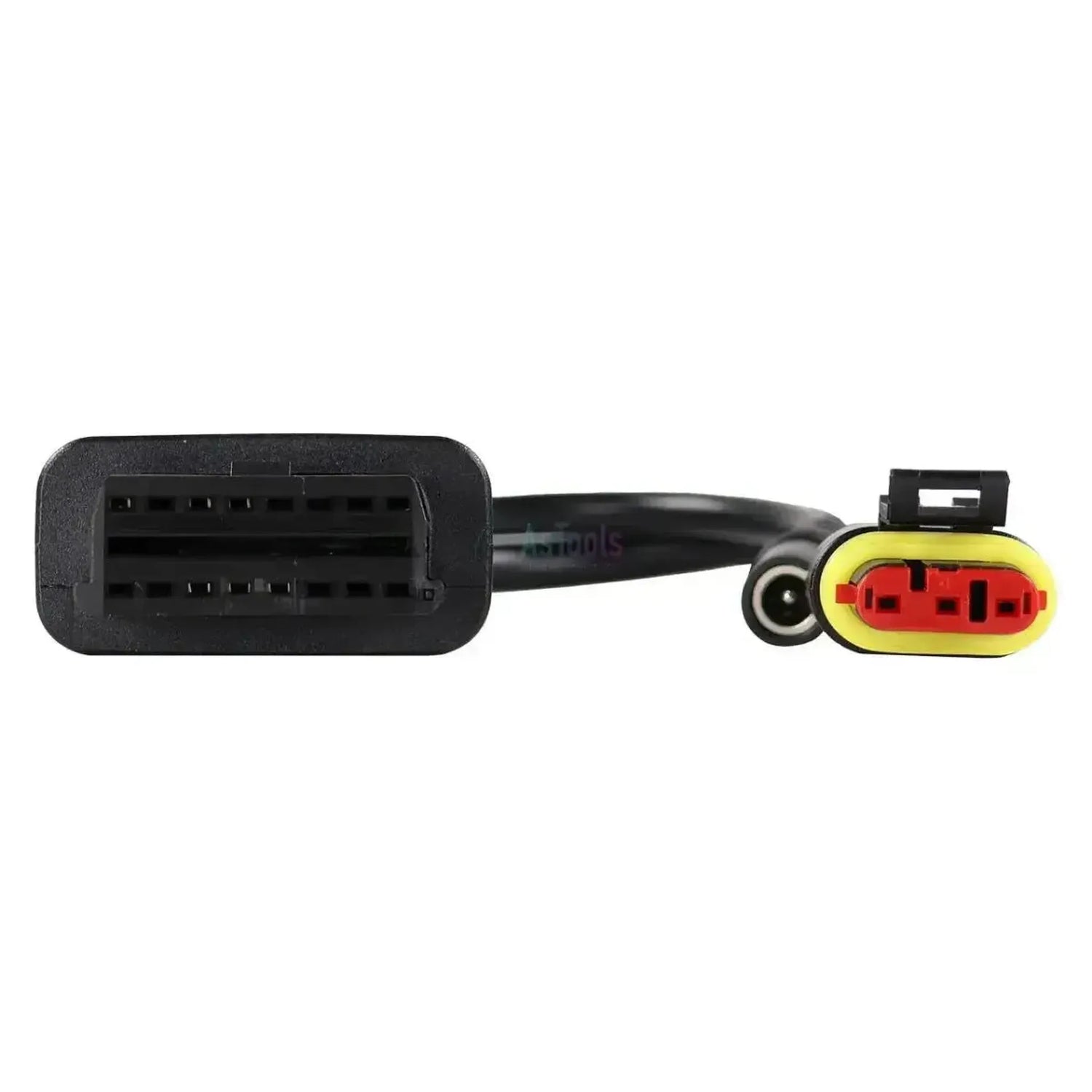

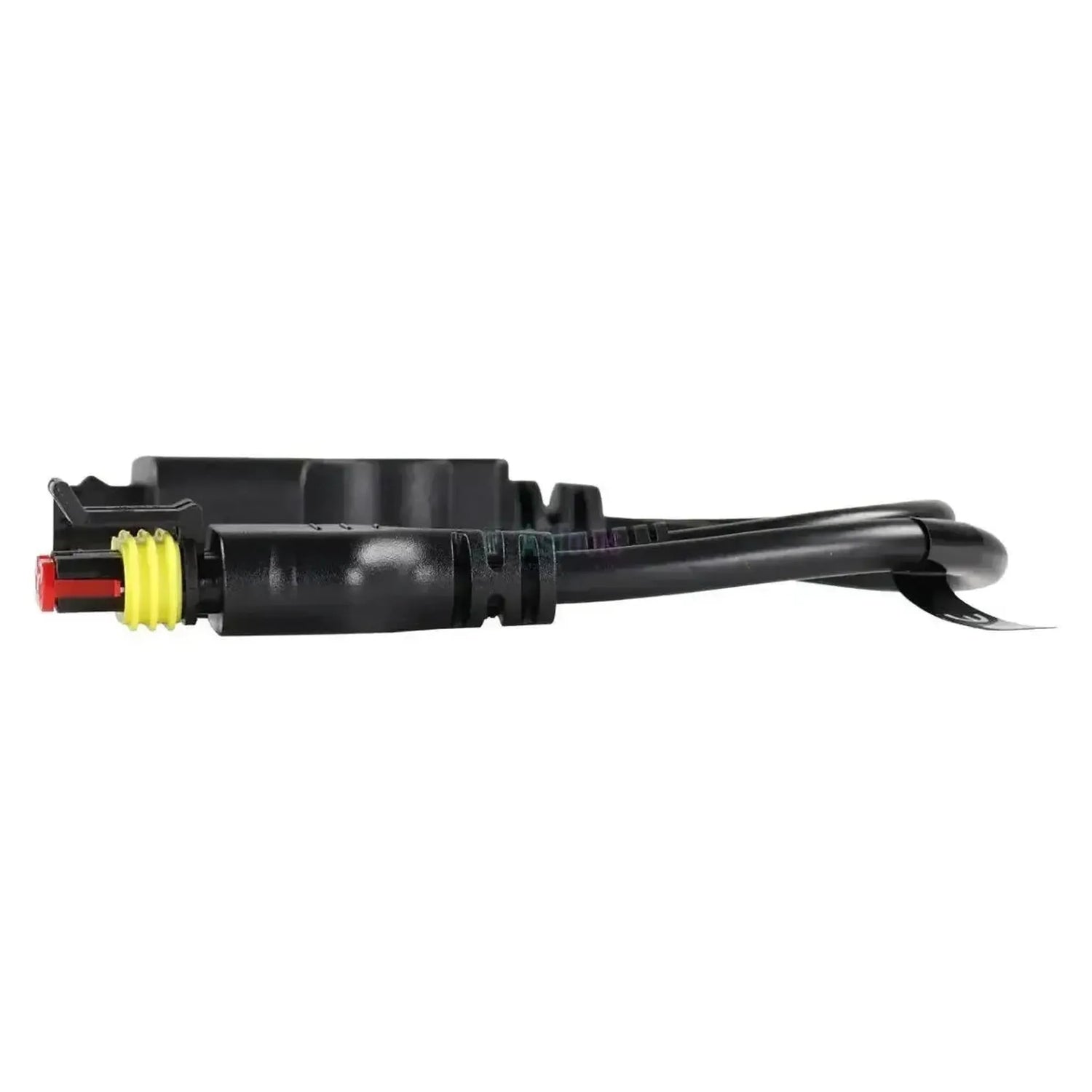

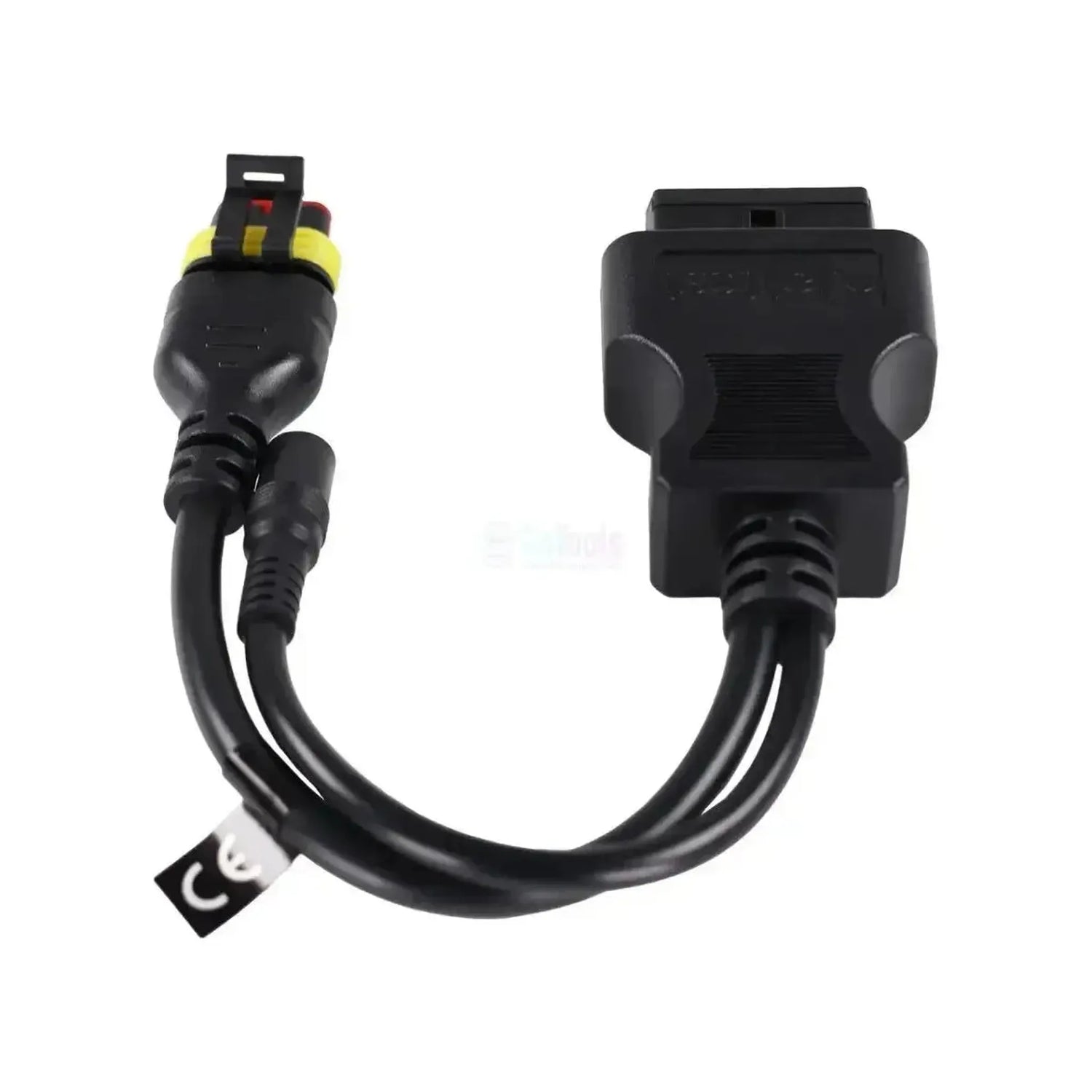

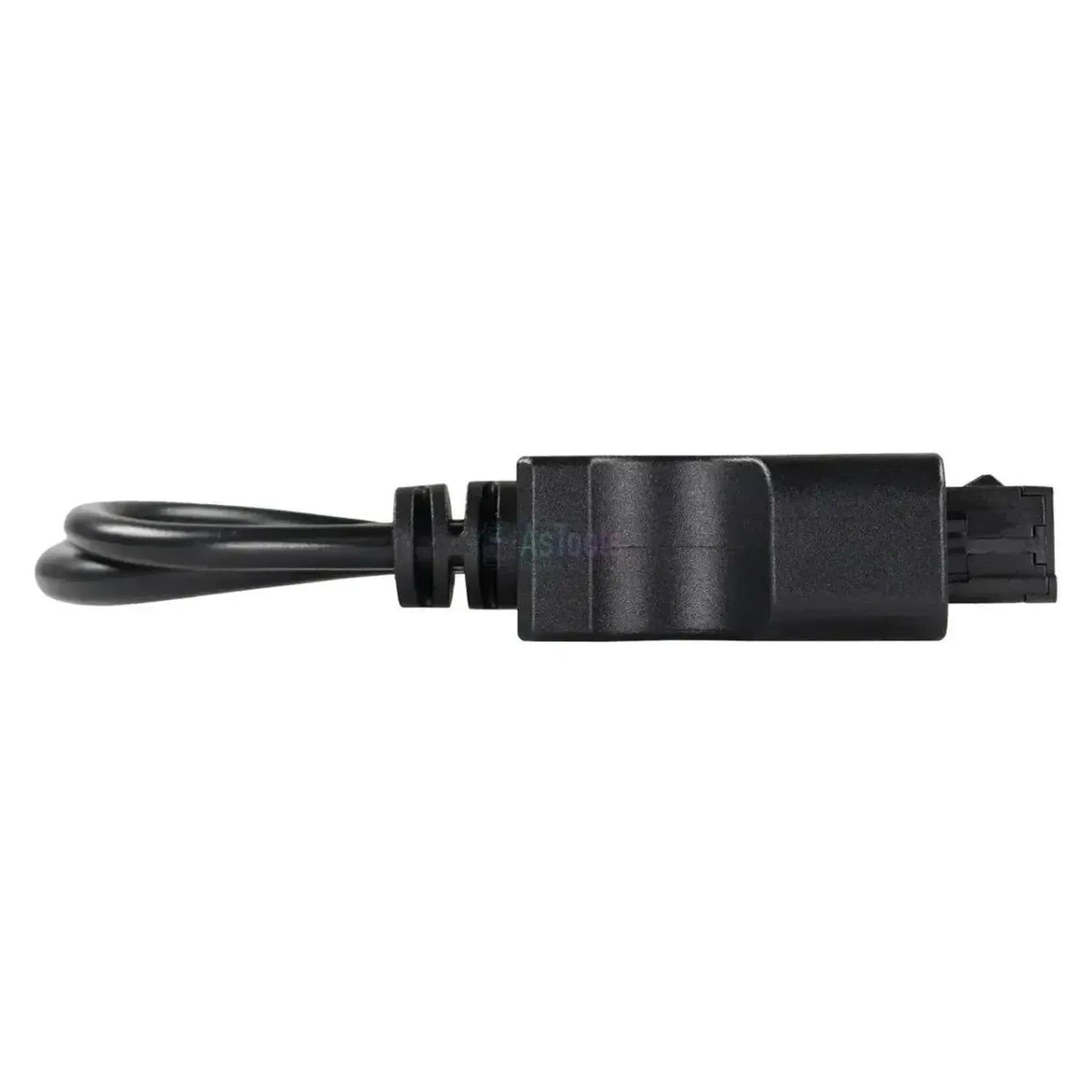

Das Jaltest JDC121A9 ist die CAN-Ausführung für den flachen 3-poligen Anschluss einer Carrier-Kühlanlage und endet in einem 16-poligen OBD2-Stecker. Der Stecker auf der Geräteseite fällt durch die rote Polhalter mit gelber Abdichtung in einem schwarzen Gehäuse auf; das JDC115.9 hat an derselben Stelle einen vollständig schwarzen Stecker und endet in Sub-D mit 26 Polen. Hinter dem OBD2-Stecker teilt sich dieses Kabel zudem in zwei Stränge auf: Einer zur Kühlanlage und einer kurze zu einer runden Stromversorgungsbuchse für die externe Stromversorgung. Das Kabel misst 28 bis 30 cm.

Die offizielle Produktseite bezeichnet dieses Kabel als "Diagnosekabel für Carrier, CAN"; das JDC115.9 wird dort ohne diesen Zusatz aufgeführt. Über die Verbindung erreicht die Ausrüstung die Steuerung der Kühlanlage und damit die MAXIMA/ULTRA, den VECTOR und den VECTOR 1350. Jaltest ruft dort Fehlercodes, Messwerte und ECU-Daten ab, beim VECTOR 1350 ergänzt um die Wartungsdaten. Als Link-Version gibt die Produktseite V9 an, und das Kabel fällt unter das Modul Jaltest CV.

VORTEILE

✔CAN-Ausführung des 3-poligen Carrier-Anschlusses; die Produktseite nennt ihn "Diagnosekabel für Carrier, CAN".
✔Erkennbar an der roten Halterung mit gelber Abdichtung: Das JDC115.9 für dieselbe 3-polige Position ist vollständig schwarz.
✔Ein zweiter Stromversorgungsanschluss ist bereits am Kabel angebracht, sodass Sie die Stromversorgung direkt anschließen können.
✔Bei der VECTOR 1350 sind auch die Wartungsintervalle in der Abdeckung enthalten, mit denen Sie einen Servicebericht erstellen.

WICHTIGE HINWEISE

✕Die Produktseite gibt als Link-Version ausschließlich V9 an, ebenso wie bei der JDC113.9 und der JDC115.9; überprüfen Sie, welche Link-Generation Sie haben.
✕Endet mit 16-poliger OBD2 und nicht mit dem 26-poligen Sub-D, sodass Sie das OBD2-Diagnosekabel der Link zusätzlich benötigen.
✕Für VECTOR 1550, die X Series (EXTRA/ULTIMA/ULTRA/X2) und X4 7300 & 7500 führt die Jaltest-Abdeckung keine Diagnosefunktionen auf.
✕Die Abdeckung beschränkt sich auf Auslesen: Jaltest bietet für die Carrier-Kühlmaschinen keine Funktionen zum Ansteuern von Komponenten oder zum Einstellen von Parametern.

Anwendungen und Funktionalitäten

Über diese Verbindung greifen Sie mit der Jaltest-Software auf die Steuerung der Carrier-Kühlmaschine am Anhänger oder Auflieger zu, nicht auf die Motorsteuerung des Zugfahrzeugs davor. Die folgenden Einheiten stammen aus der Jaltest-Abdeckung für Transportkühlung. Für jede Steuerung ist aufgeführt, welche Fehlercodes, Messwerte und ECU-Daten das Gerät abruft und wo diese Wartungsdaten verfügbar.

Steuergeräte, auf die Sie zugreifen können

  • Carrier MAXIMA/ULTRA: Kühlmaschinenregelung mit Fehlercodes, Messwerten und ECU-Daten.
  • Carrier VECTOR: Kühlmaschinenregelung mit Fehlercodes, Messwerten und ECU-Daten.
  • Carrier VECTOR 1350: Gleiche Auslesung, ergänzt um Wartungsdaten.

Was Sie tun können

  • Fehlercodes auslesen: Den Fehlerspeicher der Kühlmaschinenregelung abfragen und nach der Reparatur löschen.
  • Messwerte anzeigen: Aktuelle Werte von Sensoren und Druckaufnehmern mit Benachrichtigung, wenn ein Wert außerhalb des Bereichs liegt.
  • Wartungsdaten einsehen: Bei der Carrier VECTOR 1350 die Wartungsintervalle anzeigen und einen Servicebericht erstellen.

Kompatible Fahrzeuge und Anwendungen

Entscheidend ist der Stecker an der Kühlmaschine, nicht die Marke des darunter befindlichen Auflegers. Dieses Kabel gehört zum flachen 3-poligen Anschluss von Carrier in der CAN-Ausführung, erkennbar an der roten Polhalter mit gelber Dichtung. Für Kühlmaschinen war nie ein standardisierter Diagnoseanschluss vorgeschrieben, daher sagt das Baujahr des Auflegers nichts über den Stecker aus.

Carrier (Abgrenzung):

  • MAXIMA/ULTRA: Kühlmaschinenregelung
  • VECTOR: Kühlmaschinenregelung
  • VECTOR 1350: Kühlmaschinenregelung mit Wartungsdaten
💡
Wissenswert: Dieses Kabel und das JDC115.9 passen beide auf einen 3-poligen Carrier-Anschluss, lassen sich aber durch die Farbe unterscheiden: Rot mit gelber Dichtung beim JDC121A9, vollständig schwarz beim JDC115.9. Nur das JDC121A9 hat einen zweiten Strang mit einer runden Stromversorgungsbuchse. Überprüfen Sie dies am Gerät selbst, bevor Sie bestellen.

Verpackungsinhalt

  • 1x Jaltest (JDC121A9) | Carrier 3-polig OBD - 16-polig OBD2 Adapterkabel | Kühlanhänger

Technische Spezifikationen

Spezifikation Beschreibung
Hersteller Jaltest (Cojali)
Referenznummer JDC121A9
Typ Adapterkabel (CAN, mit Stromversorgungsabzweigung)
Anwendung Carrier-Kühlmaschinen mit flachem 3-poligem Anschluss, CAN-Ausführung
Länge 28 - 30 cm
Schnittstelle Jaltest Link V9
Fahrzeugseitiger Anschluss Flacher 3-poliger Stecker, rote Polhalter mit gelber Dichtung in schwarzem Gehäuse
Schnittstellenseitiger Anschluss 16-poliger OBD2, mit separatem Strang zu einer runden Stromversorgungsbuchse
Steuergeräte Carrier MAXIMA/ULTRA, VECTOR und VECTOR 1350 (Kühlmaschinenregelung)
Segment Kühlanhänger
Jaltest-Modul Jaltest CV (Nutzfahrzeuge)
Teil des Kabelsets Kühlmaschinen-Kabelset (29989)
