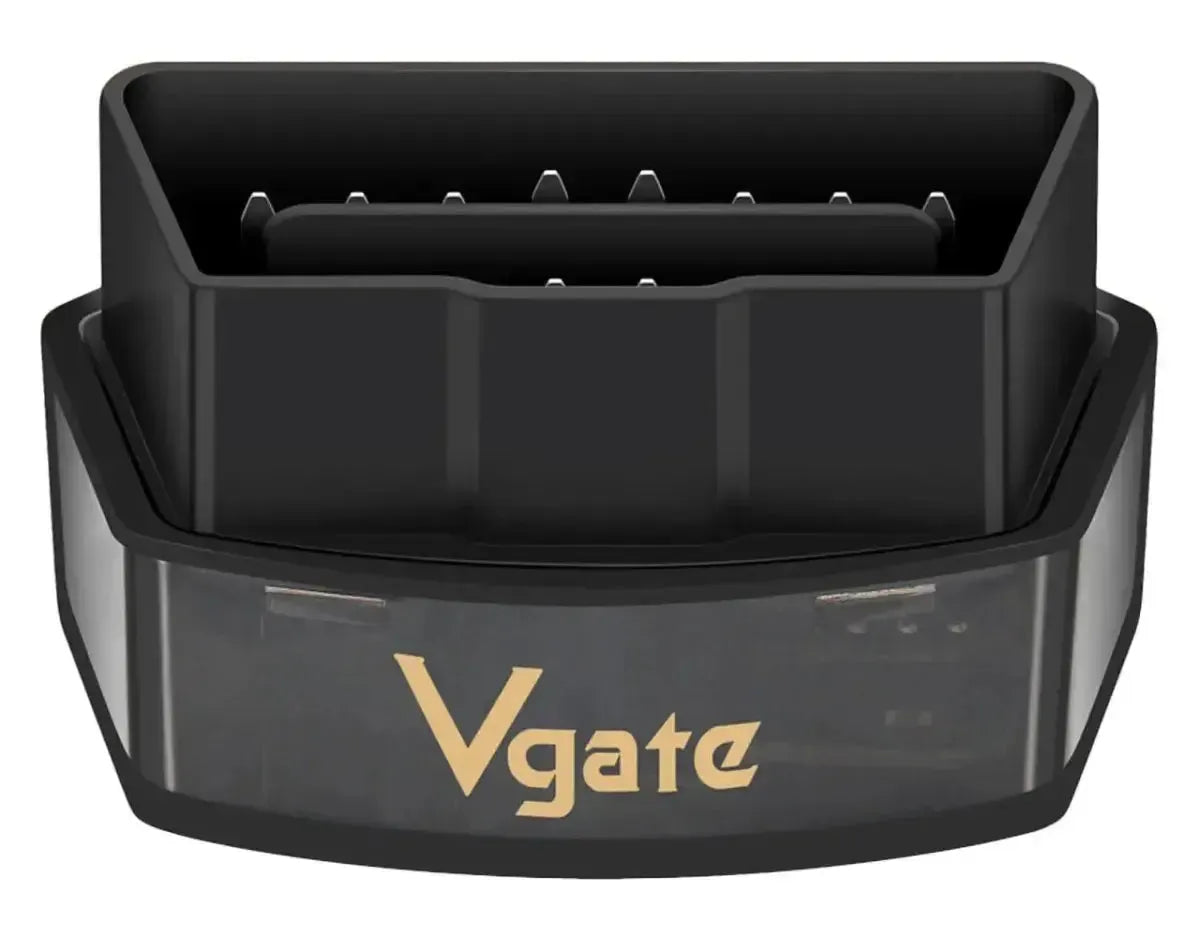

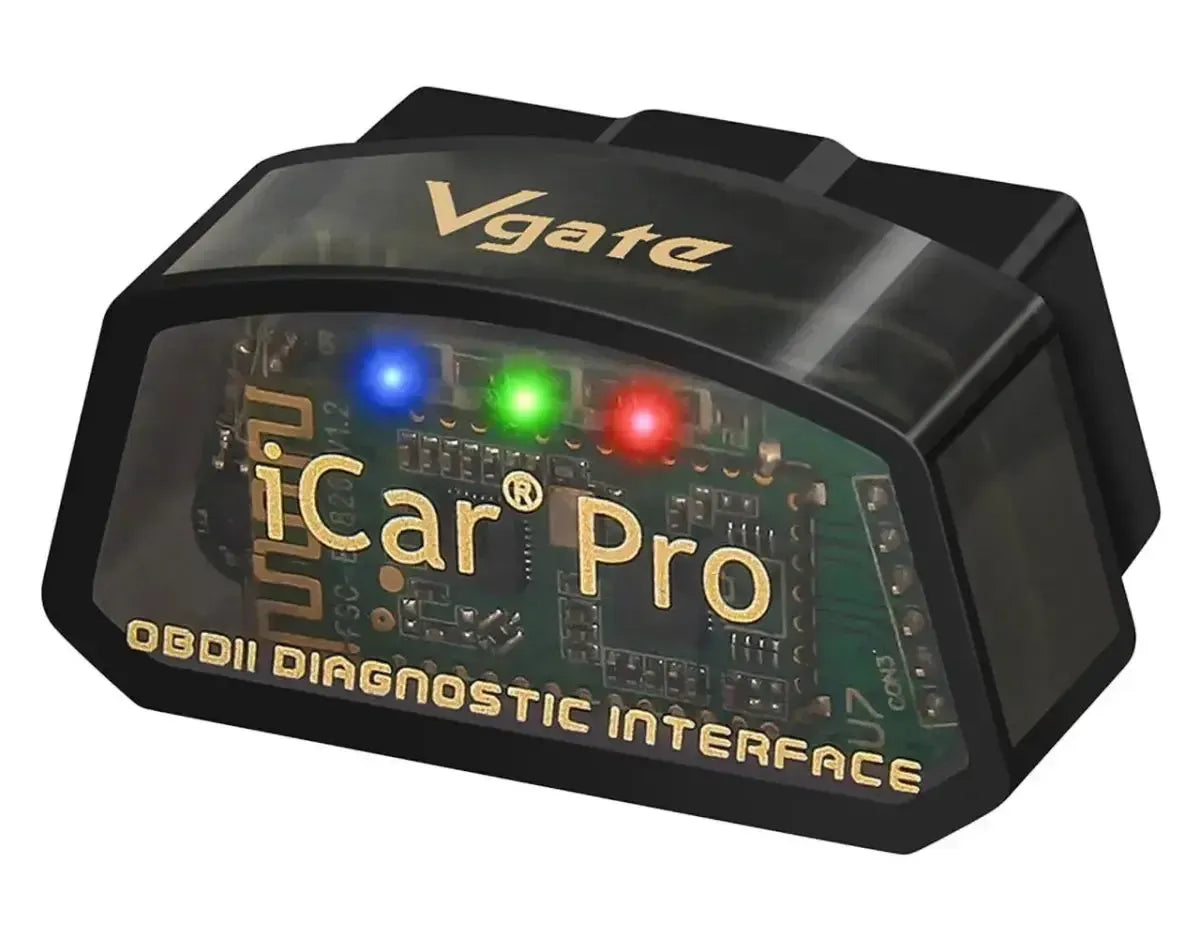

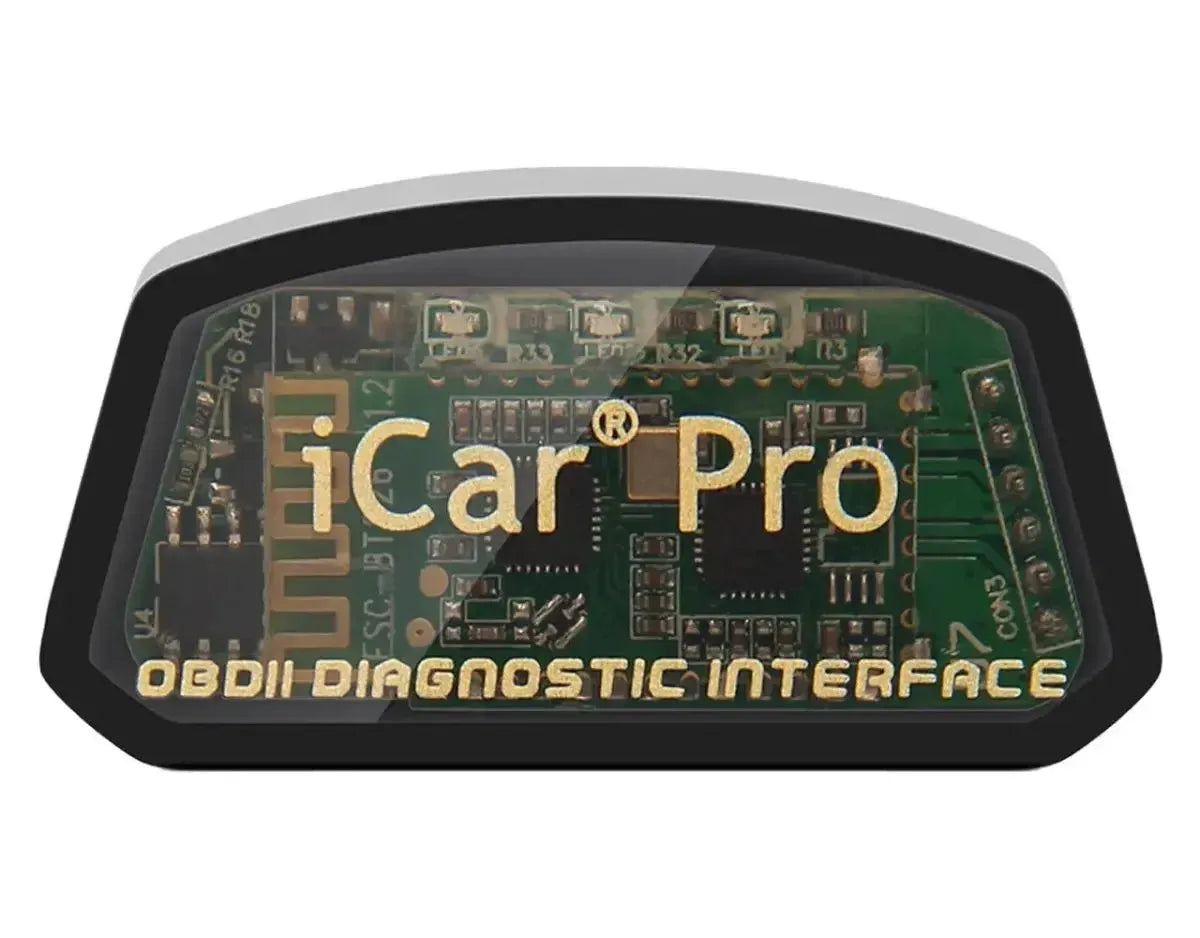

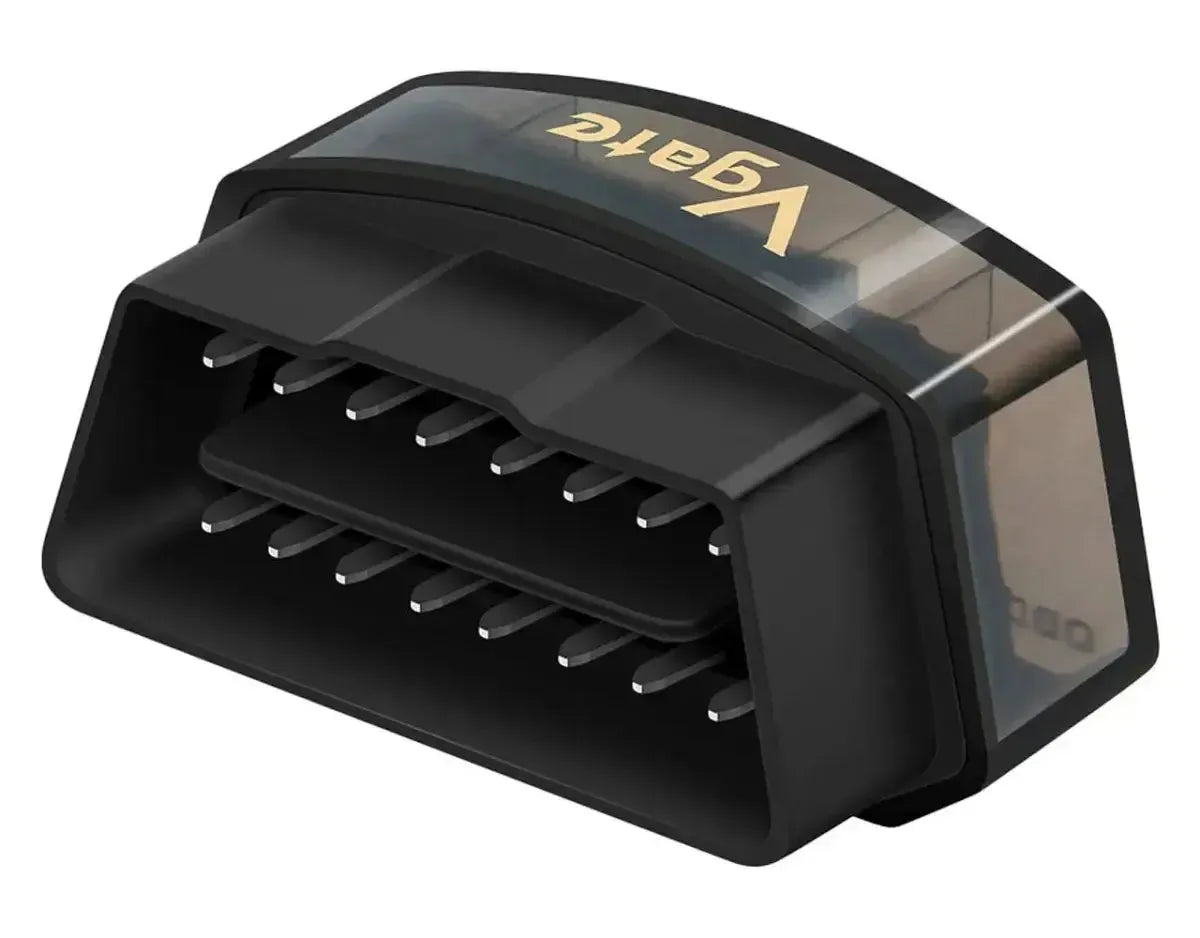

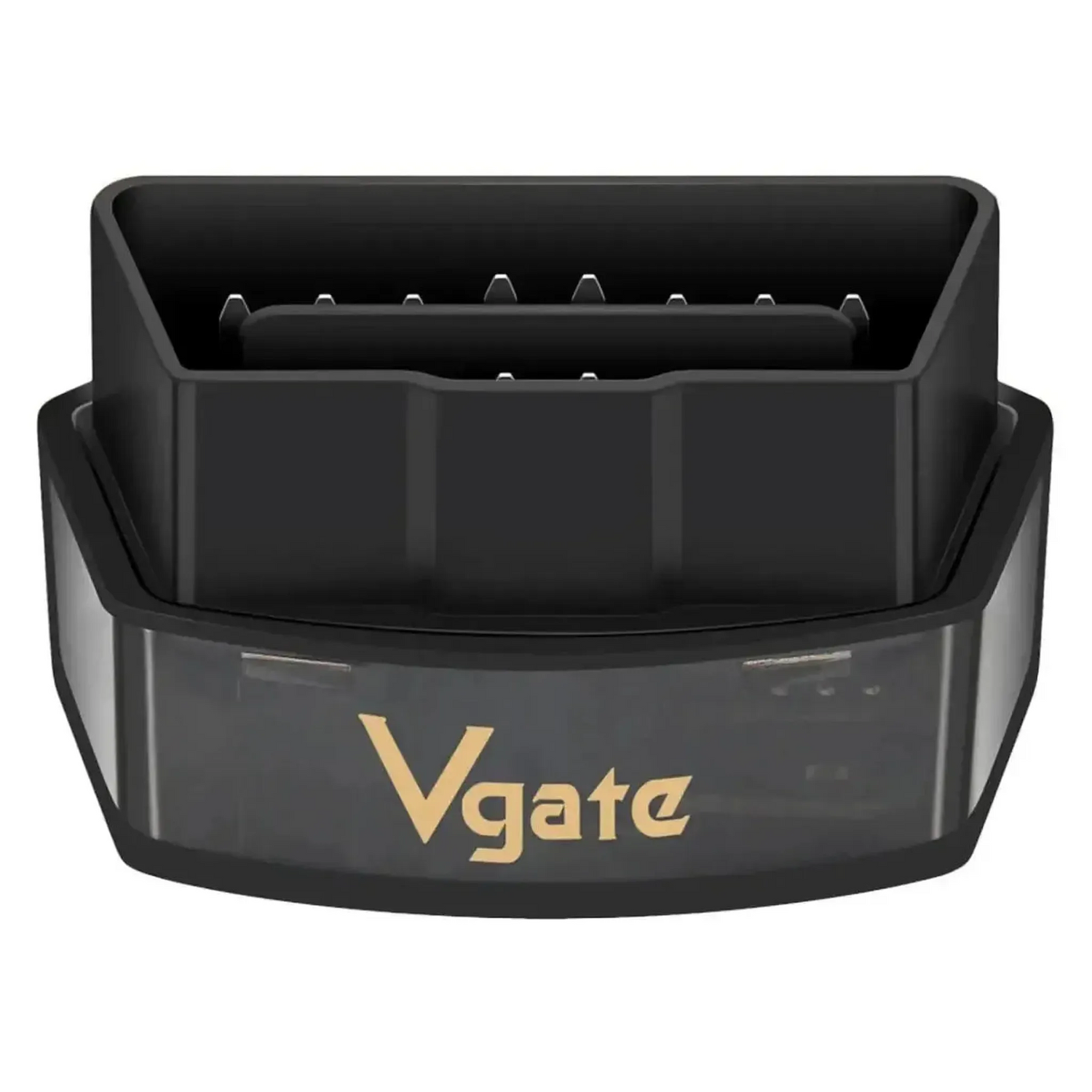

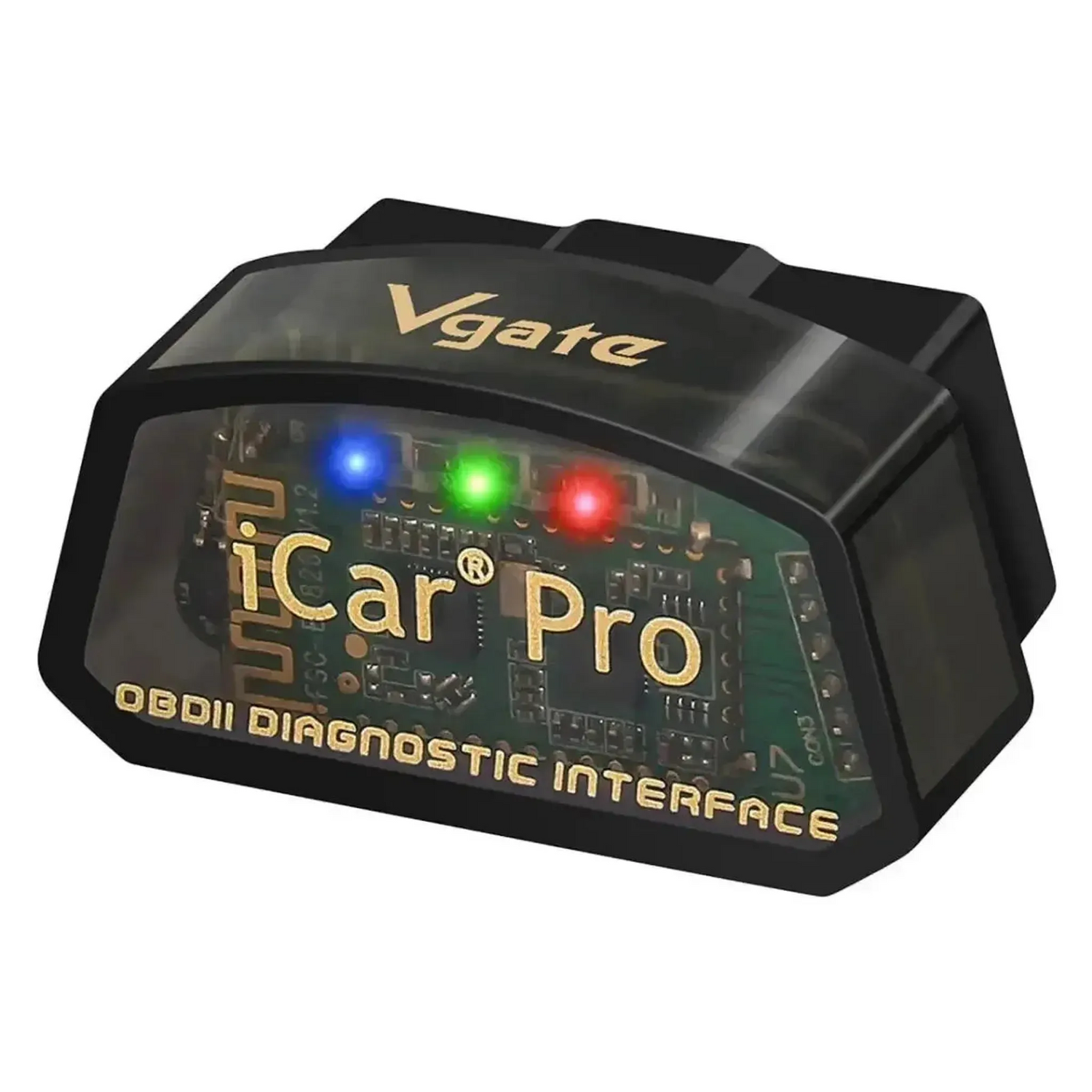

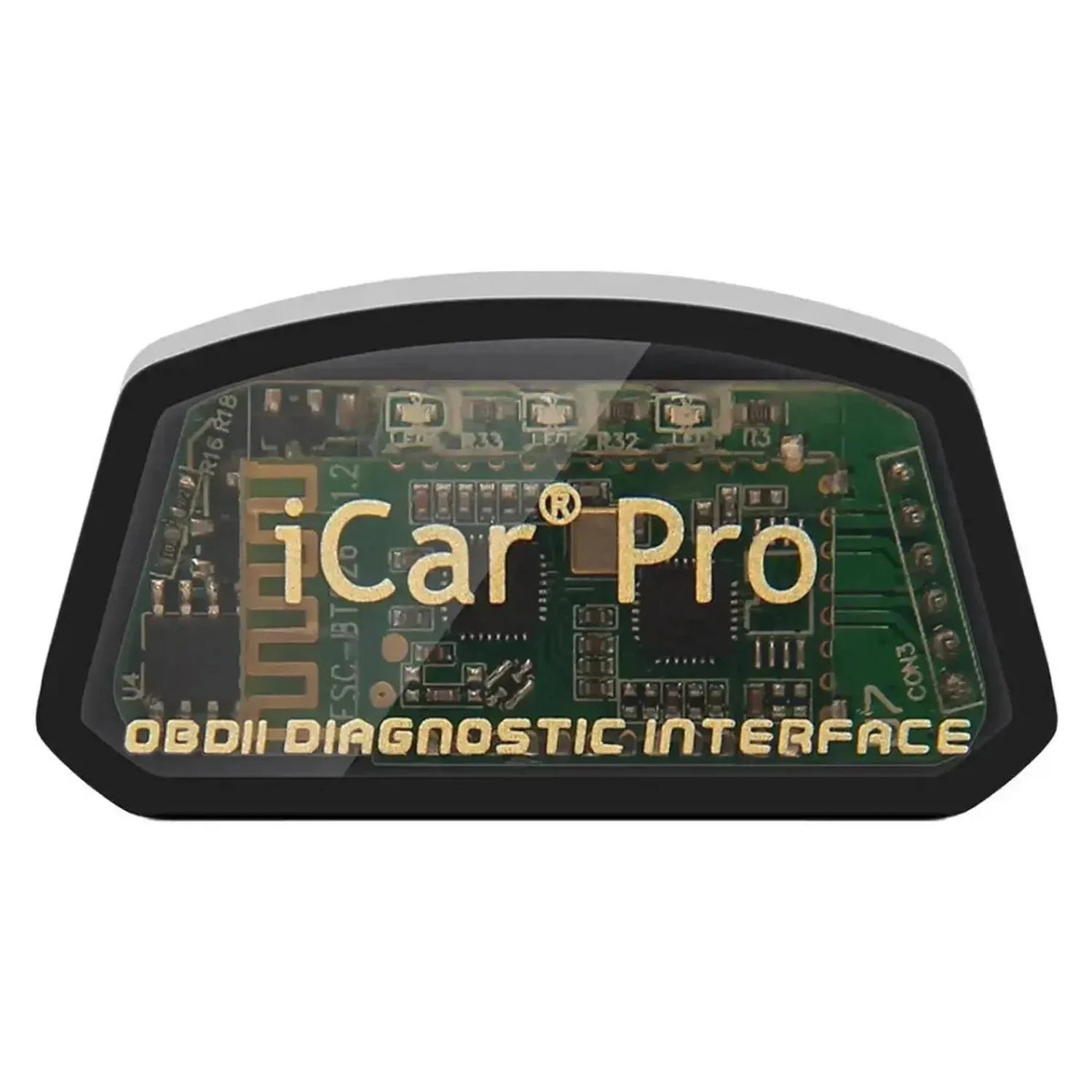

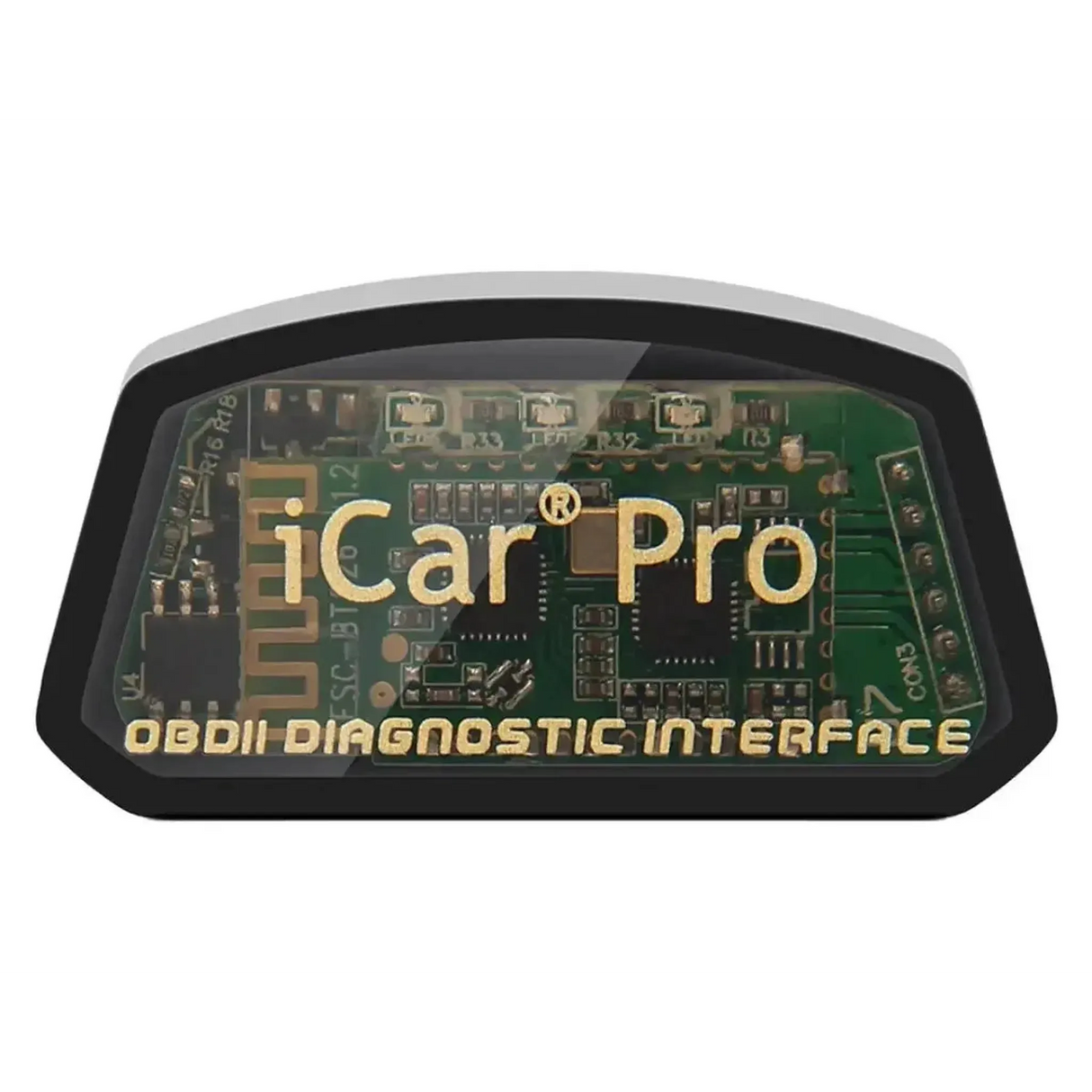

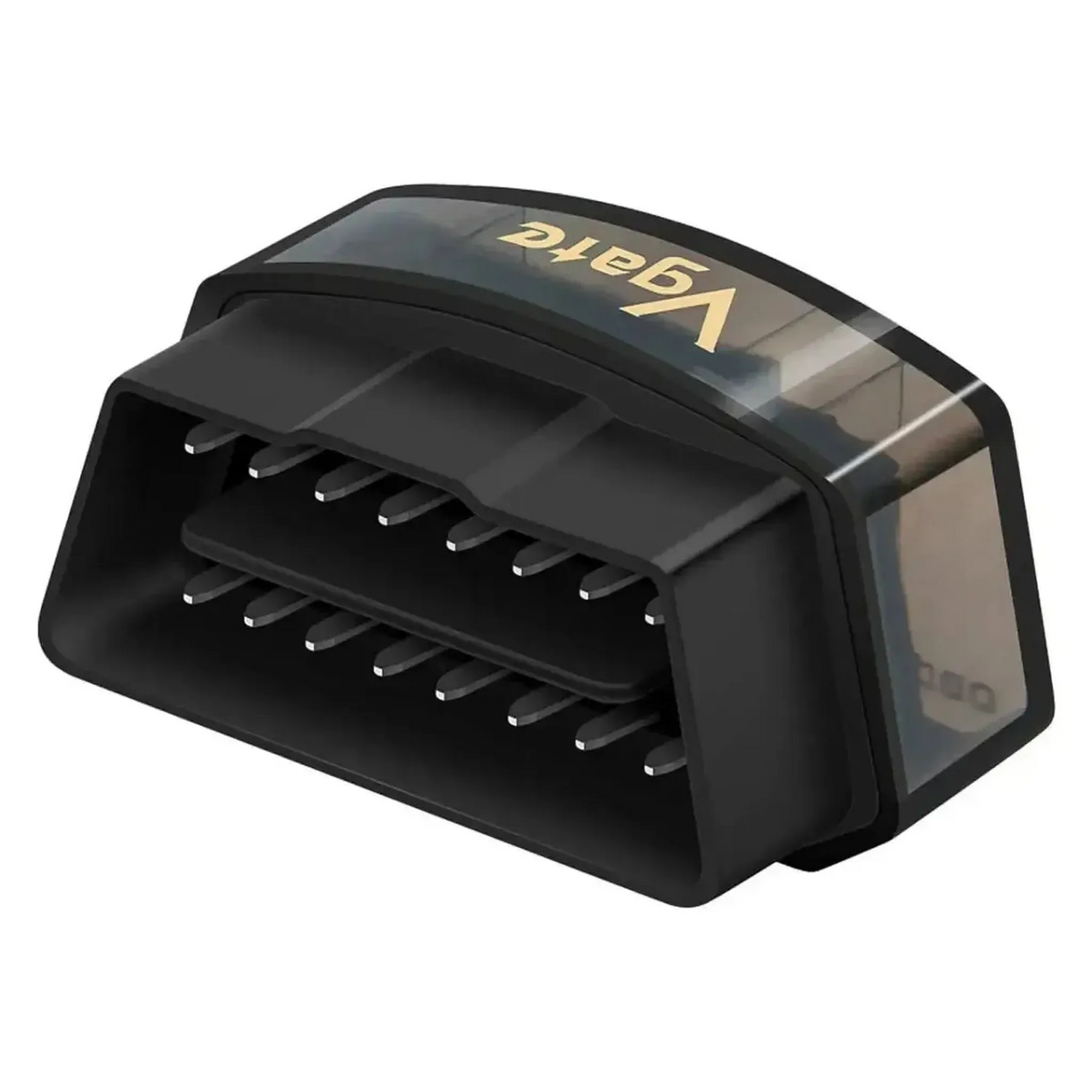

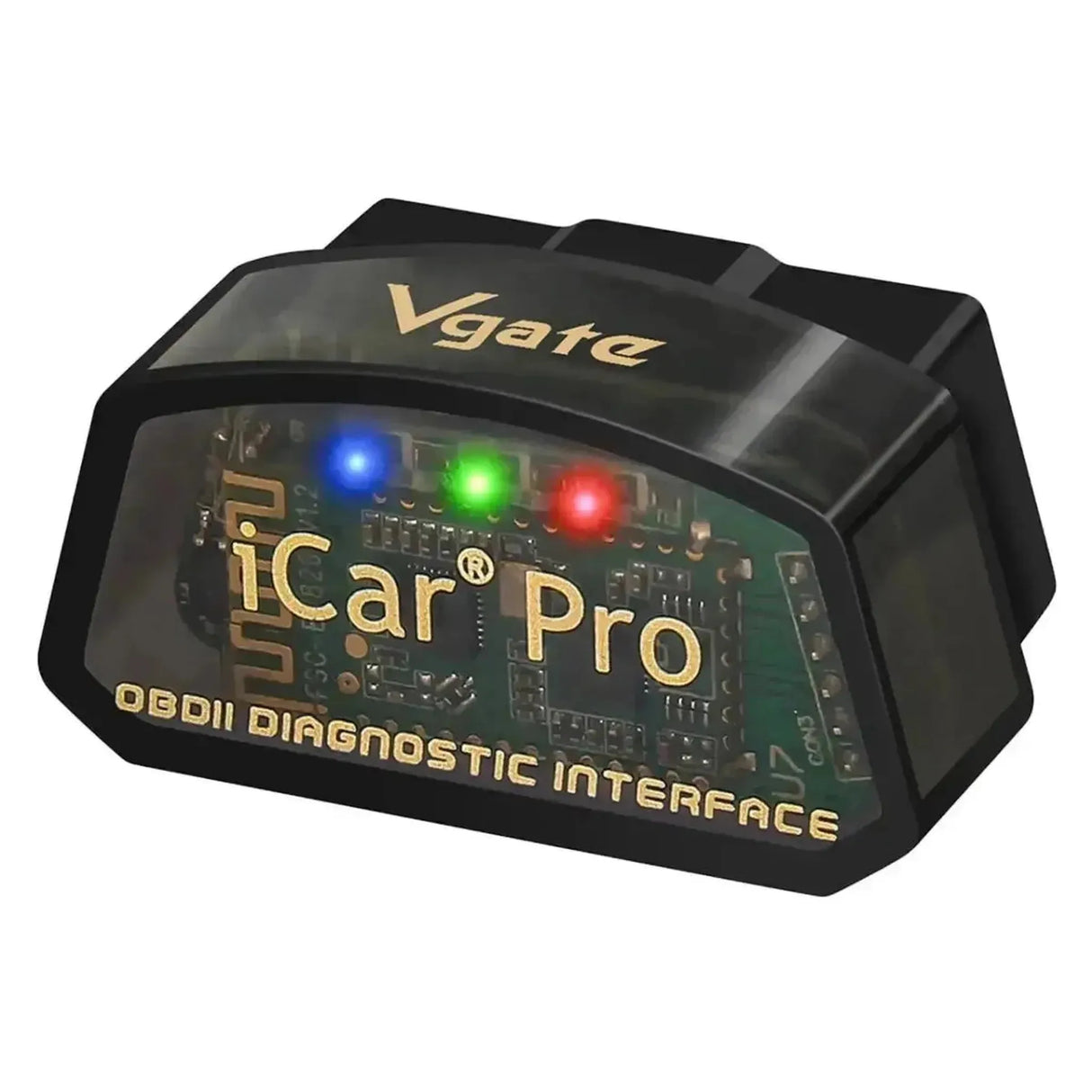

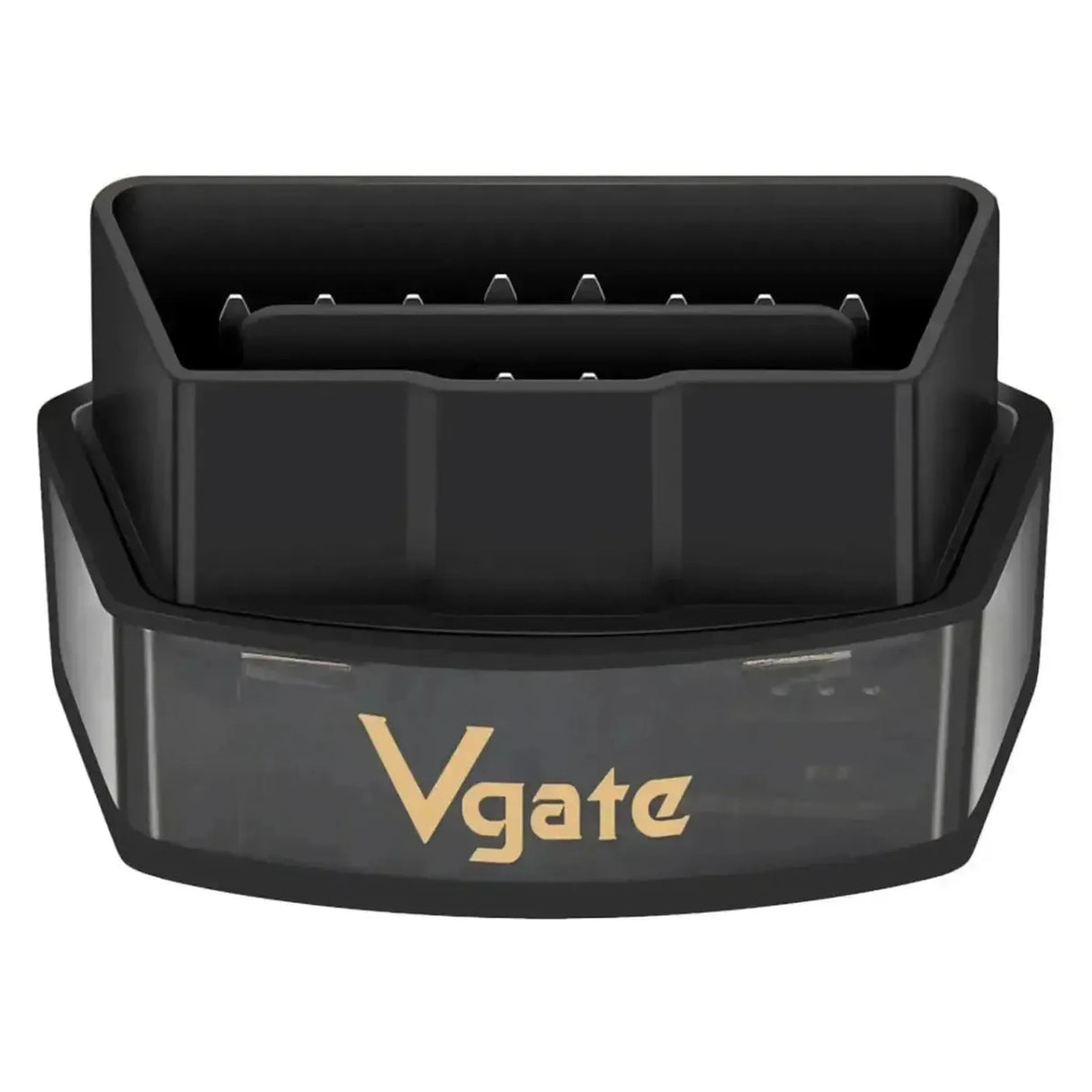

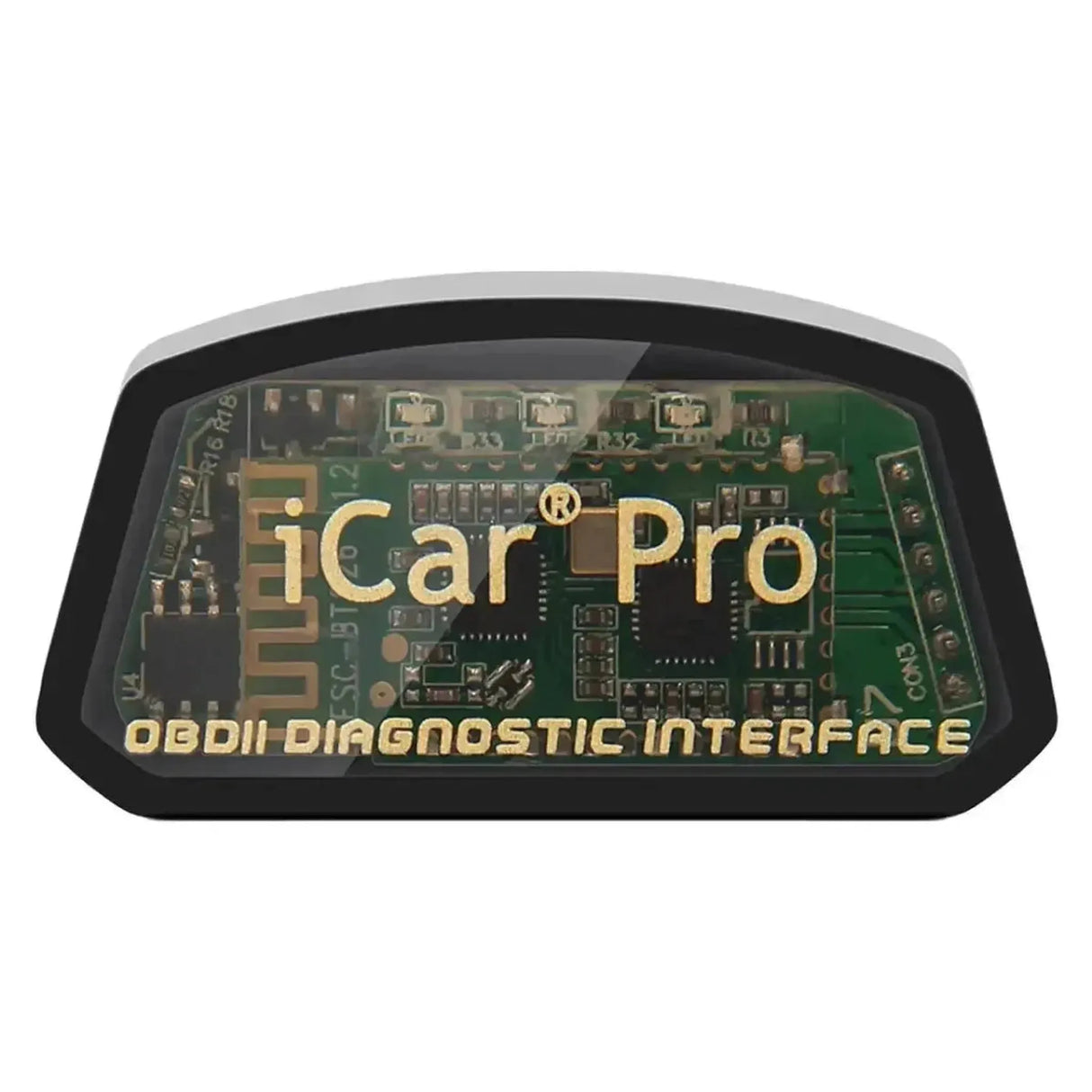

Vgate iCar Pro | ELM327-Schnittstelle (Bluetooth 4.0)

Anwendungen und Funktionen

Der Vgate iCar Pro Bluetooth 4.0 erschließt die standardmäßigen EOBD/OBD2 Diagnosesysteme eines Fahrzeugs. Die genaue Verfügbarkeit dieser Funktionen hängt auch von der verwendeten Diagnosesoftware ab.

• Fehlercodes auslesen und löschen: Zugriff auf das Motorsteuergerät (ECU) zur Identifikation von Diagnostic Trouble Codes (DTC) und zum Ausschalten der MIL (Check Engine Light).
• Live-Datenüberwachung: Echtzeit-Abruf von PID-Daten wie Motordrehzahl, aktueller Kühlmitteltemperatur, Lambdasensorwerten und Motorlast.
• Freeze-Frame-Daten anzeigen: Auslesen der gespeicherten Fahrzeugparameter zum genauen Zeitpunkt, an dem ein spezifischer emissionsbezogener Fehlercode gespeichert wurde.
• Fahrzeugcodierung: Geeignet zum Senden langer Befehlsfolgen zum Aktivieren oder Deaktivieren versteckter Fahrzeugfunktionen (erfordert spezielle Codierungs-Apps wie BimmerCode).

Besondere Funktionen und Möglichkeiten

Die Hardware dieser Schnittstelle enthält spezielle Strom- und Kommunikationsfunktionen, die sie für den dauerhaften oder häufigen Einsatz geeignet machen.

• Auto-Sleep-Modus: Die Schnittstelle wechselt 30 Minuten nach dem Ausschalten des Fahrzeugs automatisch in einen Energiesparmodus, bei dem der Stromverbrauch auf etwa 3mA reduziert wird.
• Auto-Wake-Funktion: Das Modul erkennt eine Spannungsanstieg (beim Starten des Motors) oder Kommunikation über die OBD-Schnittstelle und erwacht automatisch aus dem Schlafmodus ohne manuelles Eingreifen.
• Bluetooth Dual Mode: Unterstützt sowohl den traditionellen Bluetooth-SPP-Standard für ältere oder serielle Verbindungen als auch Bluetooth Low Energy (BLE) für nahtlose Integration.
• Vollständige AT-Befehlsintegration: Unterstützt den umfangreichen ELM327 AT-Befehlssatz für komplexe serielle Befehle und Hochgeschwindigkeitskommunikation über Drittanbieter-Anwendungen.

Unterstützte Protokolle

Diese Diagnose-Schnittstelle ist für die Kompatibilität mit den standardisierten Netzwerkprotokollen moderner Fahrzeuge ausgelegt.

• ISO 15765-4 (CAN): Das Standardprotokoll für die meisten modernen Fahrzeuge (ab 2008), erforderlich für die Kommunikation über das Controller Area Network mit verschiedenen Baudraten (250/500 Kbaud).
• ISO 9141-2: Verwendet in europäischen und asiatischen Fahrzeugen, die vor der allgemeinen Einführung des CAN-Systems produziert wurden.
• ISO 14230-4 (KWP2000): Ein serielles Kommunikationsprotokoll, das in den frühen 2000er Jahren häufig von europäischen Herstellern eingesetzt wurde.
• SAE J1850 (PWM/VPW): Ältere Protokolle, die hauptsächlich auf dem amerikanischen Markt von Herstellern wie Ford und General Motors verwendet wurden.
• SAE J1939 CAN: Unterstützung für das Diagnoseprotokoll, das hauptsächlich bei Nutzfahrzeugen, Maschinen und gewerblichen Anwendungen eingesetzt wird.

Kompatible Software und Apps

Die Vgate iCar Pro liefert ausschließlich die hardwareseitige serielle Verbindung und ist auf Drittanbieter-Apps für die Schnittstelle und Fahrzeugoperationen angewiesen.

• BimmerCode (iOS / Android): Sehr geeignet zum Auslesen von Modulen und zum Codieren verschiedener Komfort- und Beleuchtungseinstellungen für BMW- und Mini-Modelle.
• BimmerLink (iOS / Android): Fokussiert auf umfassende Diagnose, das Löschen von Fehlercodes und das Öffnen von Auslassventilen bei BMW- und Mini-Fahrzeugen.
• Torque Pro (Android): Häufig genutzte Anwendung für umfangreiche Live-Daten-Dashboards, Leistungsmes­sungen und allgemeine OBD2-Diagnose.
• Car Scanner ELM OBD2 (iOS / Android): Universelles Tool mit umfangreicher Unterstützung für Sensordaten, Fehlercodes und fahrzeugspezifische Profile.
• FORScan Lite (iOS / Android): Speziell für die Diagnose von Modulen in Ford-, Mazda-, Lincoln- und Mercury-Fahrzeugen über die Standard- und MS-CAN-Netzwerke (sofern vom Fahrzeug unterstützt).

Kompatible Betriebssysteme

Die Schnittstelle kann eine Verbindung zu verschiedenen Plattformen über das integrierte Bluetooth-Modul herstellen.

• iOS (Apple): Kompatibel über Bluetooth Low Energy (BLE). Keine Systemkopplung erforderlich; die Verbindung wird direkt aus der Diagnose-App hergestellt.
• Android: Volle Unterstützung über Bluetooth Classic oder BLE, abhängig von den Anforderungen der App. Mindestens Android 4.4 oder neuer empfohlen.
• Windows: Kompatibel mit Windows-Geräten mit Bluetooth 4.0 oder höher über serielle Portemulation (COM-Port-Zuweisung).

Lieferumfang

• 1x Vgate iCar Pro | ELM327-Schnittstelle (Bluetooth 4.0)
• 1x Bedienungsanleitung
