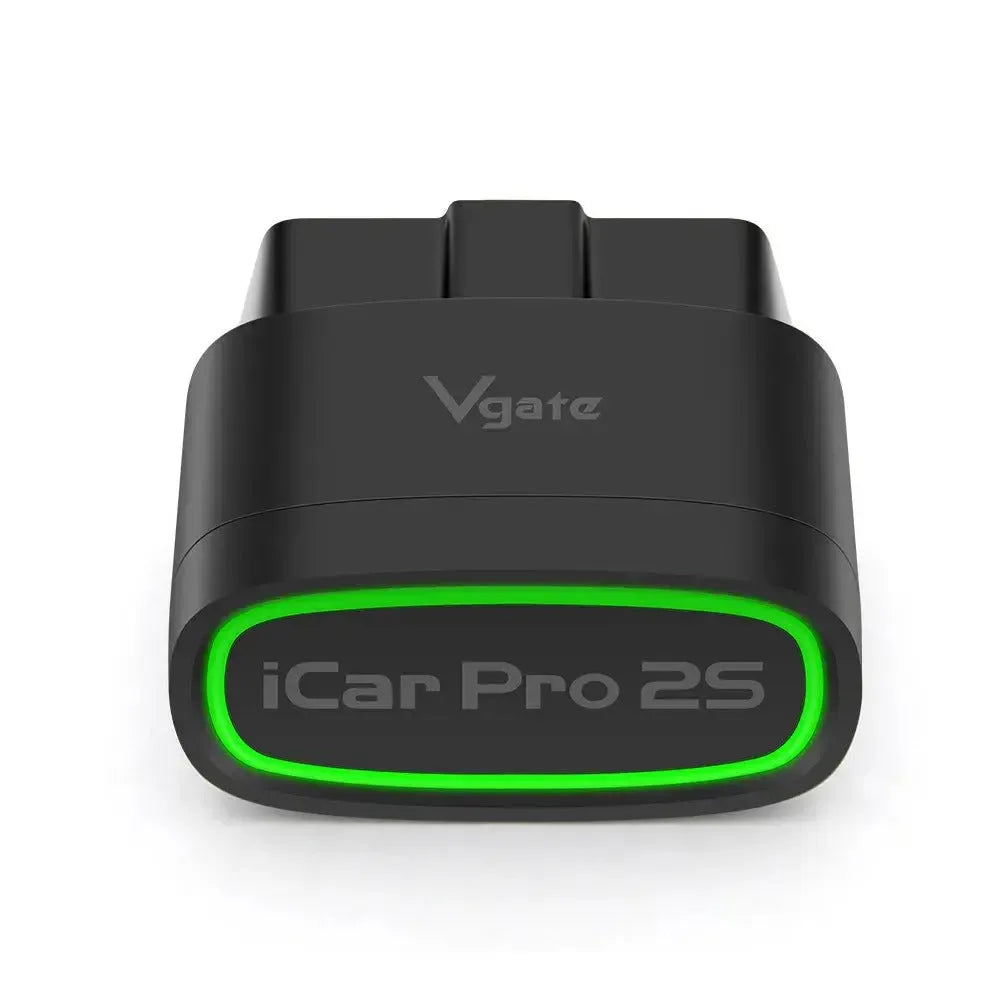

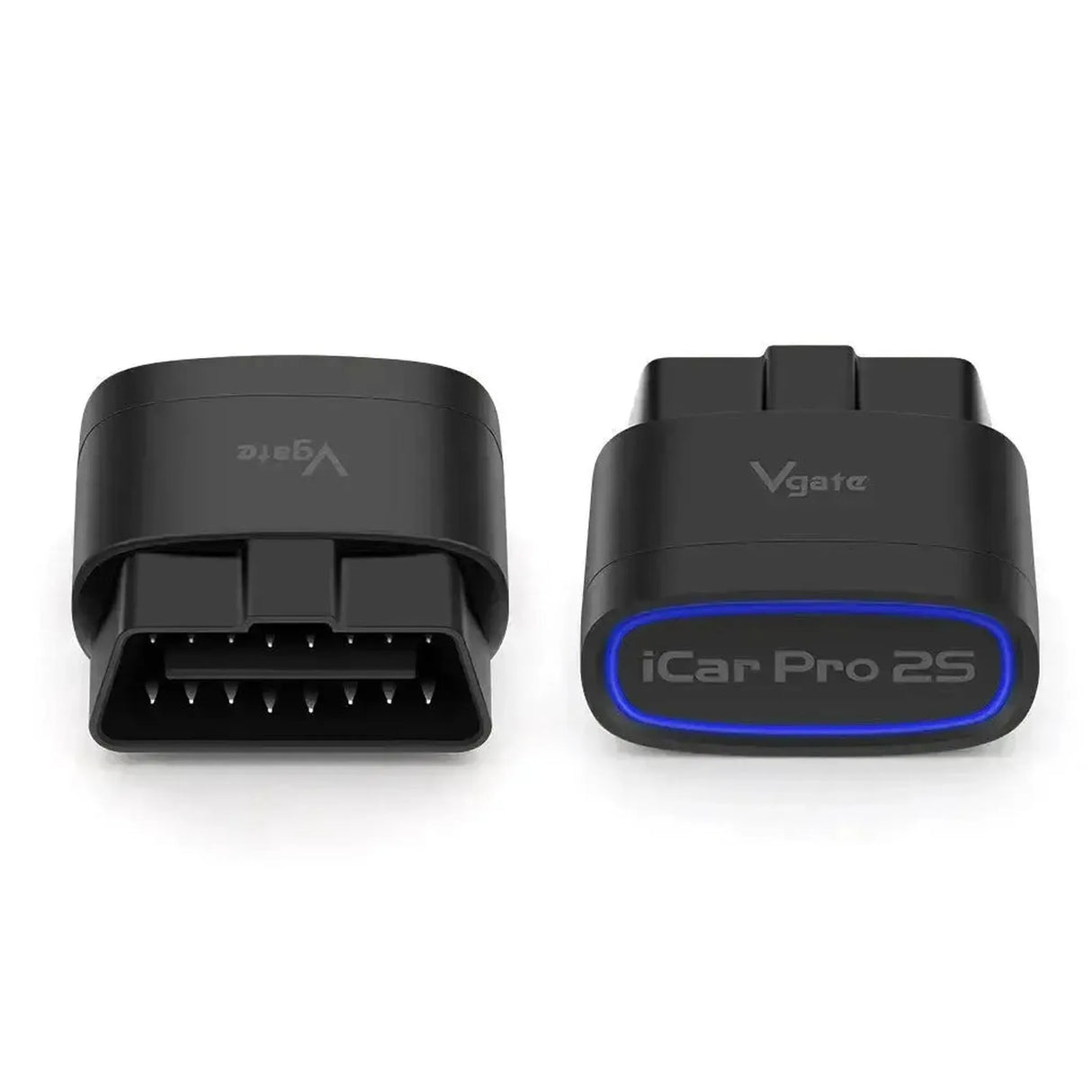

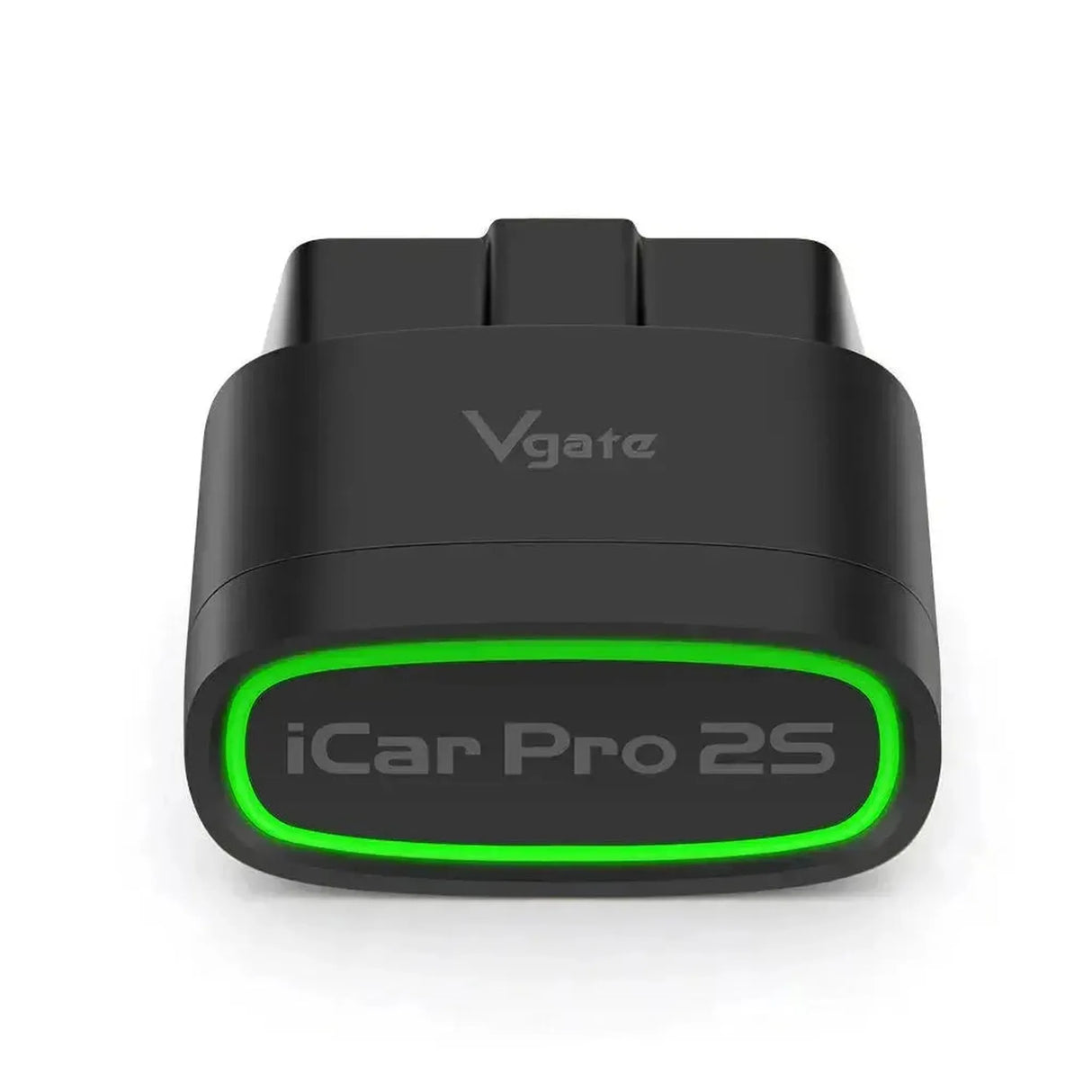

Vgate iCar Pro 2S | ELM327-Schnittstelle (Bluetooth 5.3)

Anwendungen und Funktionalitäten

Der Vgate iCar Pro 2S bietet über OBD2-Kommunikation Zugriff auf wichtige emissions- und motorbezogene Fahrzeugdaten. Die verfügbaren Funktionen hängen direkt von der gewählten Software ab.

• Fehlercodes (DTC's) auslesen und löschen: Das Identifizieren von gespeicherten und aktiven Fehlercodes im Motorsteuergerät (ECU) und die Möglichkeit, die Check Engine Light (MIL) nach der Reparatur zurückzusetzen.
• Live-Datenüberwachung: Das Echtzeit-Streaming aktueller Sensorwerte, darunter Kühlmitteltemperatur, Ansaugluftdrucksensor (MAP), Lambdasonden und das aktuelle Kraftstoffsystem-Schaltkreis.
• I/M Readiness Status: Die Überprüfung des Emissionstest-Vorbereitungsstatus, um zu verifizieren, ob alle emissionsbezogenen Sensoren ihren internen Selbsttest abgeschlossen haben.
• Freeze Frame Daten abfragen: Das Auslesen einer Momentaufnahme der Motorparameter zum genauen Zeitpunkt, an dem ein Diagnosefehlercode von der ECU generiert wurde.

Spezielle Funktionen und Möglichkeiten

Der Vgate iCar Pro 2S ist mit hardwareseitigen Erweiterungen ausgestattet, die die Effizienz und Nutzbarkeit des Moduls bei langfristigem oder dauerhaftem Einsatz im Fahrzeug erhöhen.

• Auto Sleep & Wake up Technologie: Das Modul wechselt automatisch in einen energiesparenden Schlafmodus (Stromverbrauch unter 3mA), wenn das Fahrzeug ausgeschaltet wird, und erwacht sofort beim Erkennen von Spannungsschwankungen beim Starten des Motors.
• Bluetooth 5.3 Dual Mode Integration: Unterstützt sowohl Standard-Bluetooth-Protokolle für schnelle Verbindungen mit Android-Systemen als auch Bluetooth Low Energy (BLE) für nahtlose Integration in das iOS-Ökosystem.
• RGB-LED-Statusring: Bietet dem Benutzer direkte visuelle Hinweise bezüglich der Versorgungsspannung, dem Aufbau der Bluetooth-Verbindung und der aktiven Datenübertragung zwischen dem Auto und dem Auslesegerät.

Unterstützte Protokolle

Diese ELM327-Schnittstelle wandelt Signale aller gesetzlich vorgeschriebenen OBD2-Netzwerkprotokolle in ein einheitliches serielles Datenformat um. Dies garantiert Kompatibilität mit nahezu allen OBD2-konformen Fahrzeugen (Benziner ab 2001, Diesel ab 2004 in der EU).

• ISO 15765-4 (CAN): Das Controller Area Network Protokoll. Dies ist das schnellste und am weitesten verbreitete Netzwerk in modernen Fahrzeugen für die Kommunikation zwischen verschiedenen elektronischen Steuergeräten. Unterstützt 11-Bit- und 29-Bit-Identifier.
• ISO 14230-4 (KWP2000): Das Keyword Protocol 2000, eine asynchrone serielle Verbindung, die Anfang der 2000er Jahre häufig von europäischen und asiatischen Herstellern verwendet wurde.
• ISO 9141-2: Ein älterer Kommunikationsstandard (vergleichbar mit K-Line), der hauptsächlich in europäischen und asiatischen Fahrzeugen produziert zwischen 2000 und 2004 vorhanden ist.
• SAE J1850 (VPW & PWM): Protokolle, die historisch hauptsächlich in amerikanischen Fahrzeugen (wie Ford und General Motors) für die interne Datenübertragung verwendet wurden.

Kompatible Software und Apps

Der Vgate iCar Pro 2S sendet Daten im offenen ELM327-Format aus, wodurch die Schnittstelle mit einer Vielzahl von Diagnose-Apps von Drittanbietern kompatibel ist. Die verfügbare Funktionalität hängt von der gewählten App ab.

• Car Scanner ELM OBD2 (Android & iOS): Eine sehr umfangreiche Anwendung zur Überwachung von Live-Datenströmen und zur Durchführung von Basisdiagnosen für Motor und Getriebe bei nahezu allen OBD2-Fahrzeugen.
• Torque Pro (Android): Professionelle Software zur Leistungsüberwachung, Erstellung benutzerdefinierter Dashboards und Echtzeit-Aufzeichnung von PID-Daten.
• BimmerCode & BimmerLink (Android & iOS): Speziell entwickelt für BMW und MINI, um versteckte Werksoptionen zu codieren und tiefgehende Diagnosen an nahezu allen Steuergeräten im Netzwerk durchzuführen.
• OBD Fusion (Android & iOS): Geeignet für erweiterte Emissionsdiagnostik, das Aufzeichnen von GPS-gekoppelten Fahrzeugdaten und die Überwachung der Kraftstoffeffizienz.

Kompatible Betriebssysteme

Der Dual-Mode-Bluetooth-Chip sorgt für plattformunabhängige Konnektivität, wobei sich das Verbindungsprotokoll an das verwendete Betriebssystem anpasst.

• Android: Kompatibel mit Android 5.0 und neuer über die reguläre Bluetooth Classic-Verbindung für maximale Stabilität und Bandbreite.
• iOS (Apple): Kompatibel mit iOS 9.0 und neuer. Nutzt ausschließlich Bluetooth Low Energy (BLE), wodurch keine manuelle Systemkopplung erforderlich ist.
• Windows: Unterstützt über Bluetooth-Verbindung in Kombination mit Windows 10 und Windows 11, sofern geeignete PC-Diagnosesoftware installiert ist.

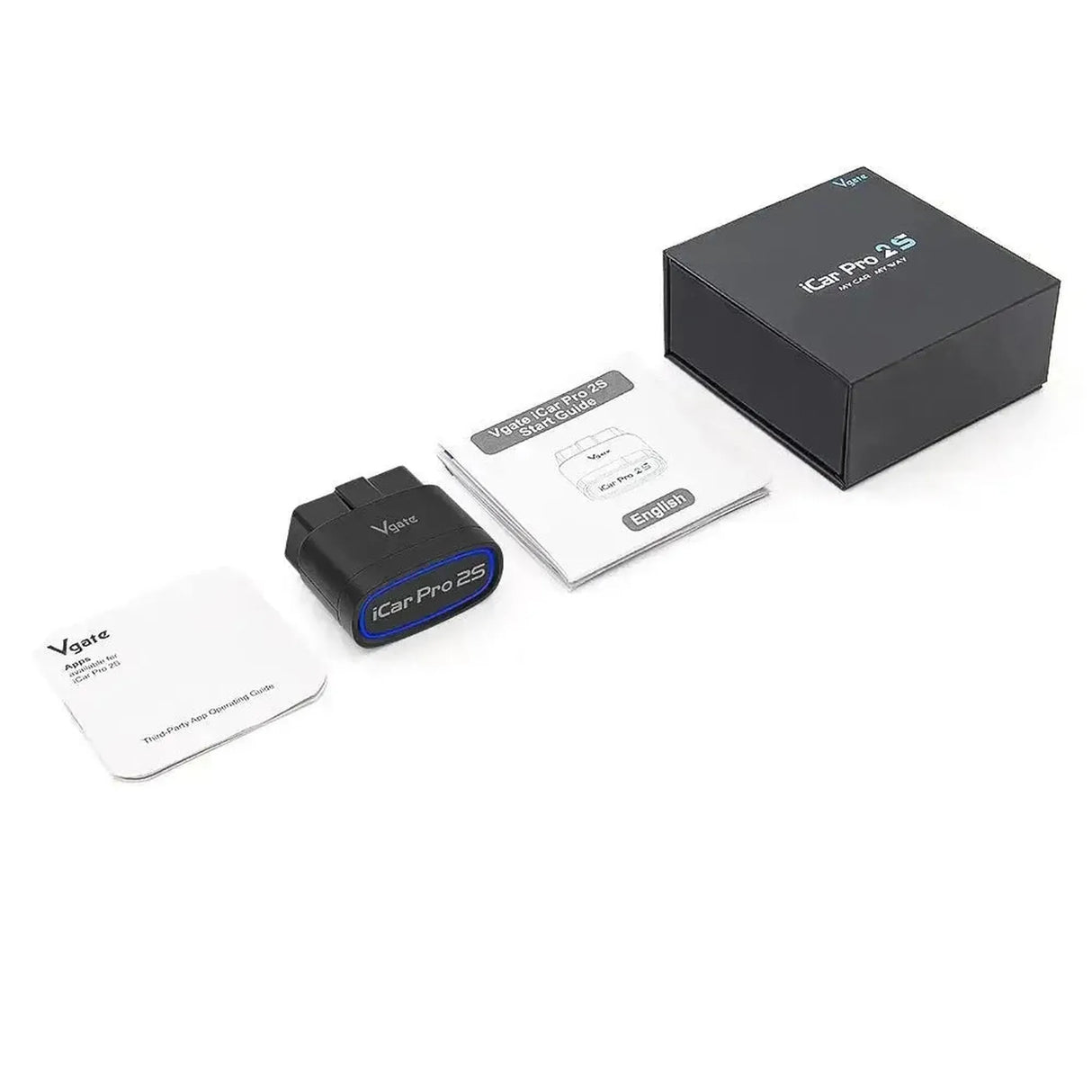

Lieferumfang

• 1x Vgate iCar Pro 2S | ELM327-Schnittstelle (Bluetooth 5.3)
• 1x Kurzanleitung
• 1x Übersichtskarte mit empfohlenen Drittanbieter-Applikationen

Technische Spezifikationen
