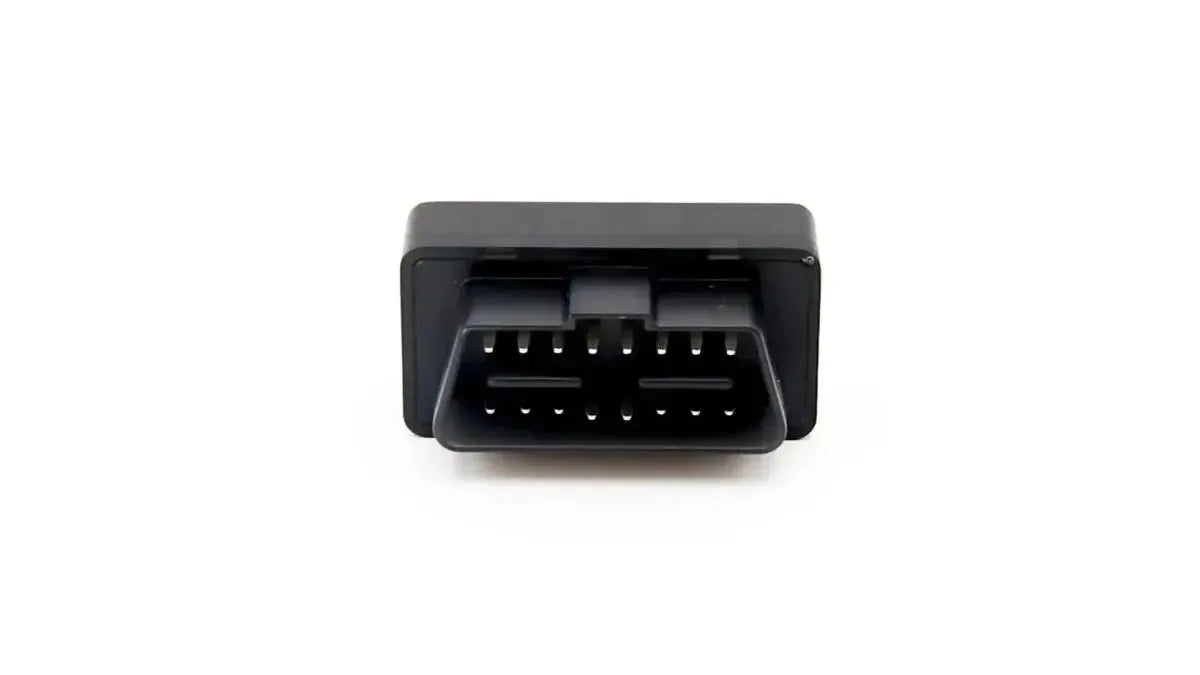

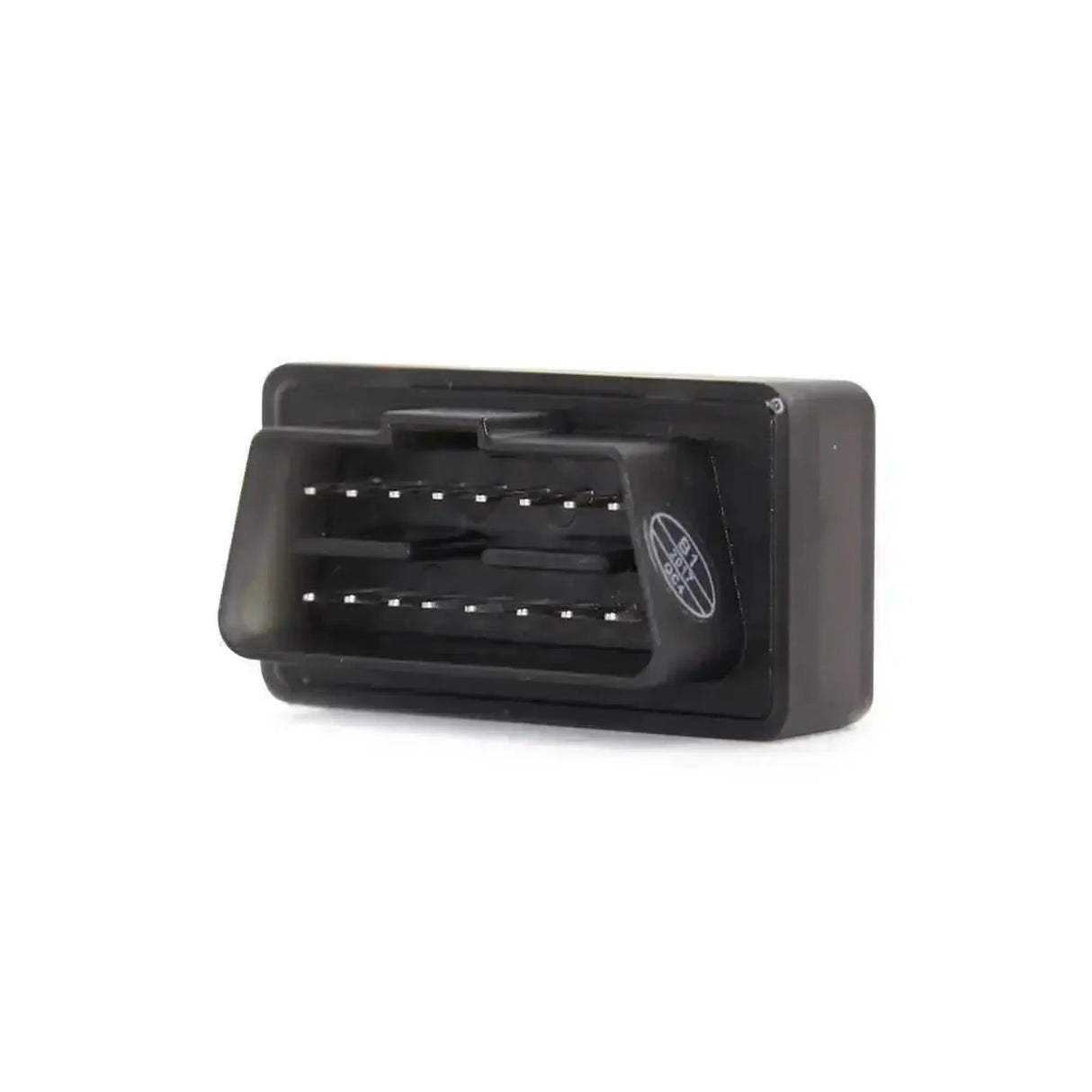

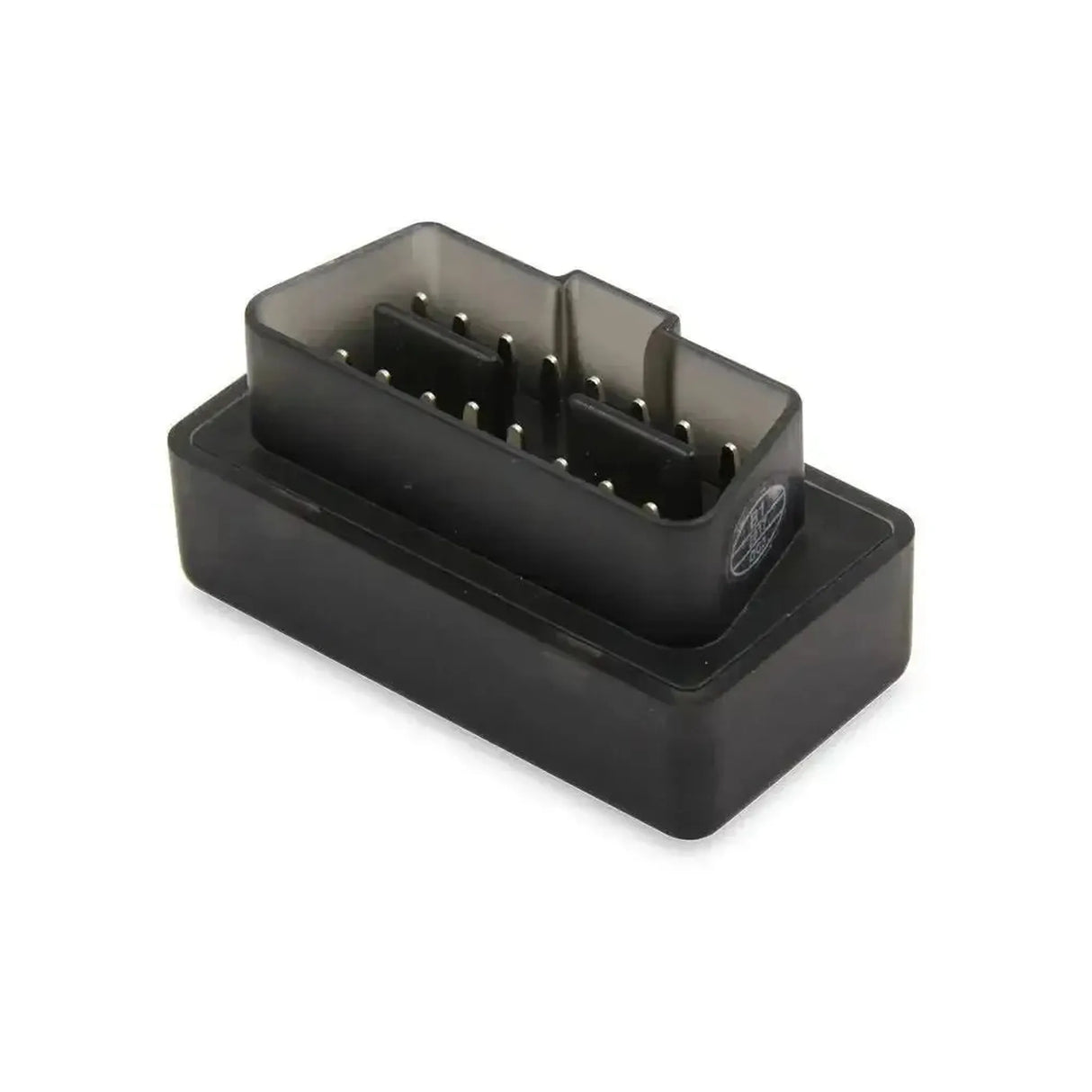

Universelle Mini II | ELM327-Schnittstelle (Bluetooth 4.0)

Anwendungen und Funktionalitäten

Der Universelle Mini II ELM327 bietet Zugang zu den standardisierten Diagnosefunktionen des Motormanagements. Die genau verfügbaren Funktionen hängen von der verwendeten Software und der Fahrzeugunterstützung ab.

• Fehlercodes auslesen und löschen: Das Abfragen und Zurücksetzen von generischen und herstellerspezifischen Diagnostic Trouble Codes (DTCs) aus der Motor-ECU sowie das Ausschalten der Check Engine-Leuchte (MIL).
• Live-Daten streamen: Echtzeit-Anzeige von Sensorwerten, darunter Motordrehzahl, berechnete Last, Kühlmitteltemperatur, Kraftstoffsystemstatus und Fahrzeuggeschwindigkeit.
• I/M Readiness Status: Überprüft den Status emissionsbezogener Systeme, was nützlich als Vorbereitung auf einen Emissionstest oder die Hauptuntersuchung ist.
• Freeze Frame Daten abfragen: Das Auslesen einer Momentaufnahme der Sensorwerte zum genauen Zeitpunkt, an dem ein Fehlercode von der ECU registriert wurde.

Besondere Funktionen und Möglichkeiten

Diese Schnittstelle verfügt über einige spezielle hardwareseitige Eigenschaften, die die Nutzung in der Praxis unterstützen.

• Bluetooth 4.0 Dual-Mode: Nutzt sowohl Bluetooth Low Energy (BLE) für iOS-Geräte als auch Standard-Bluetooth für Android- und Windows-Geräte, was die Kompatibilität erweitert.

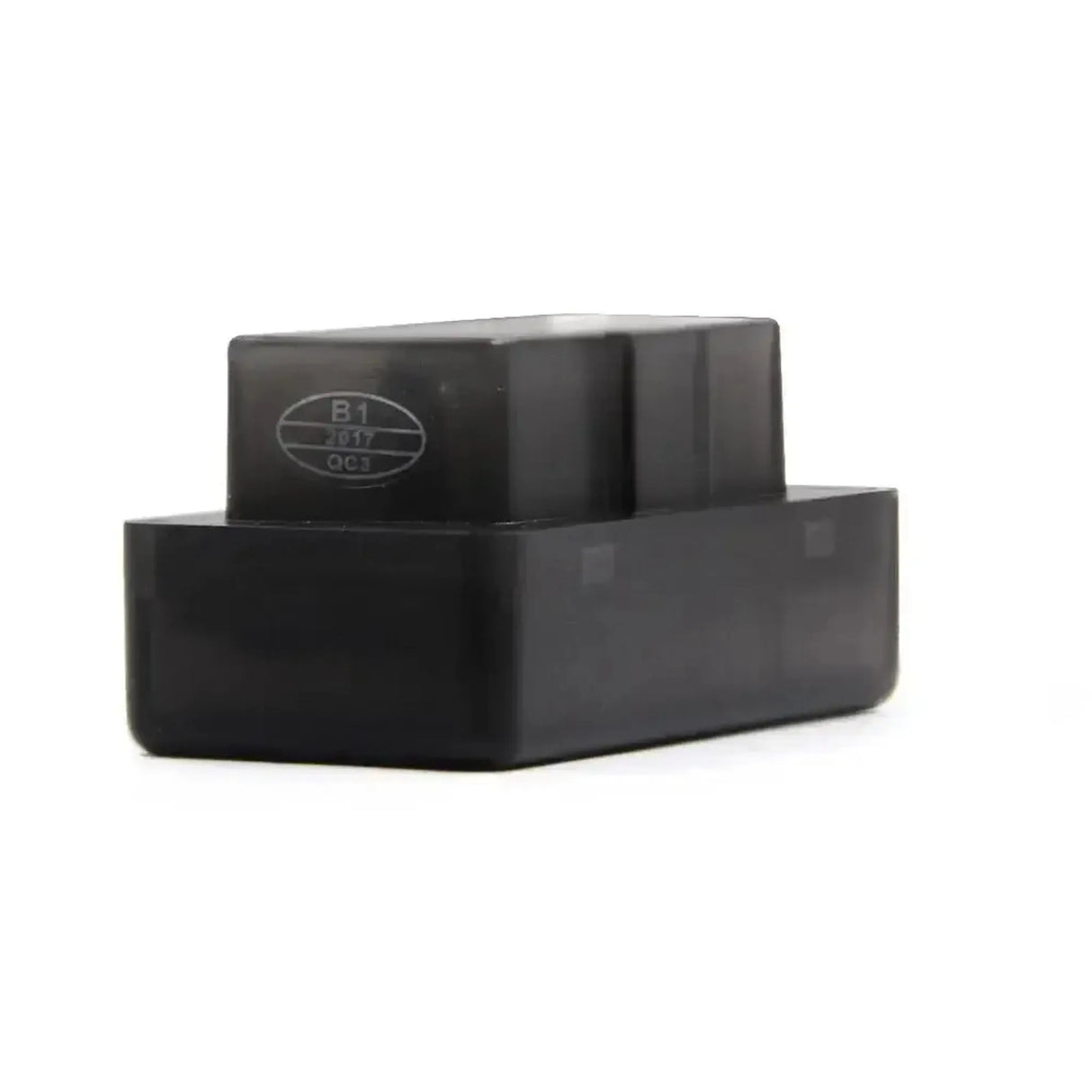

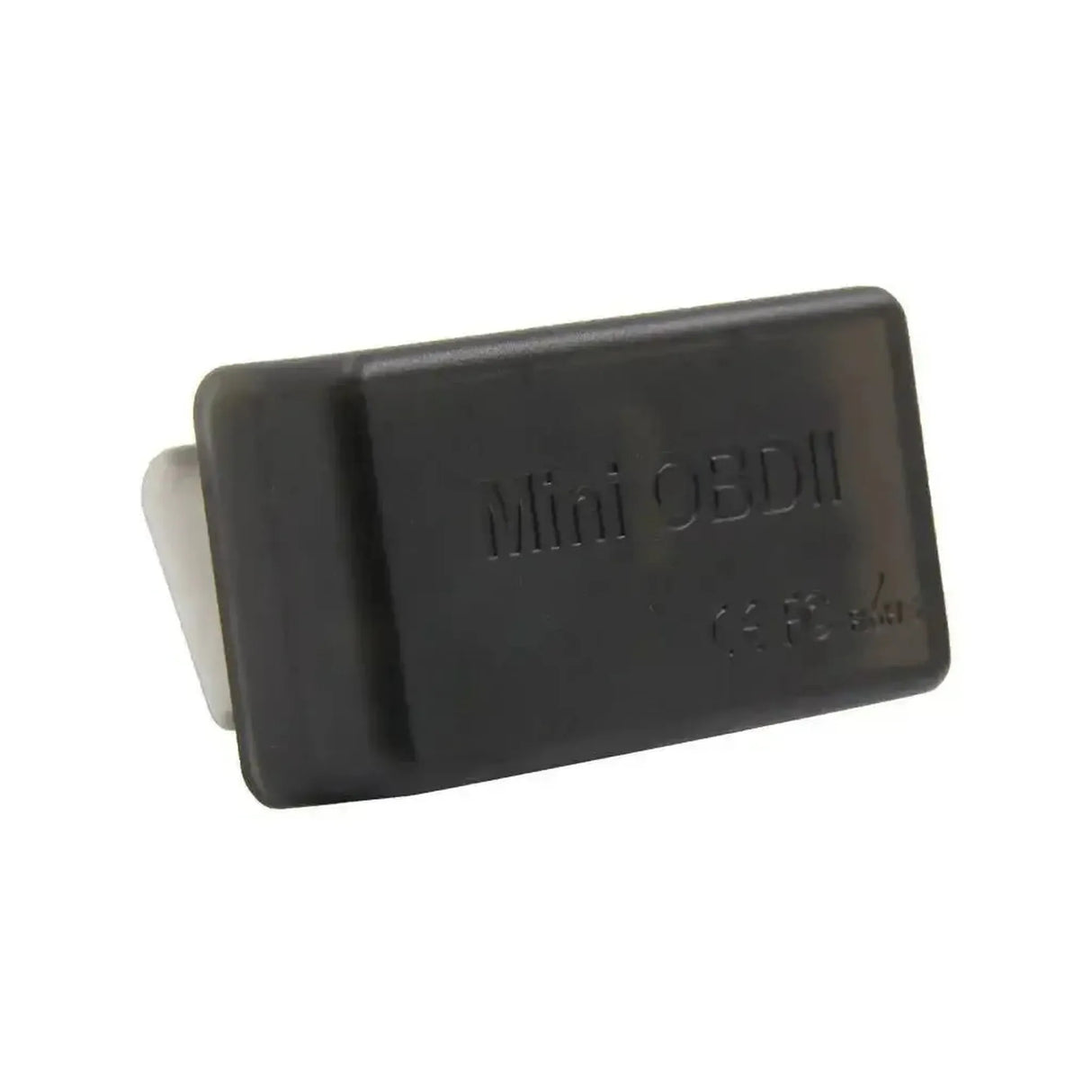

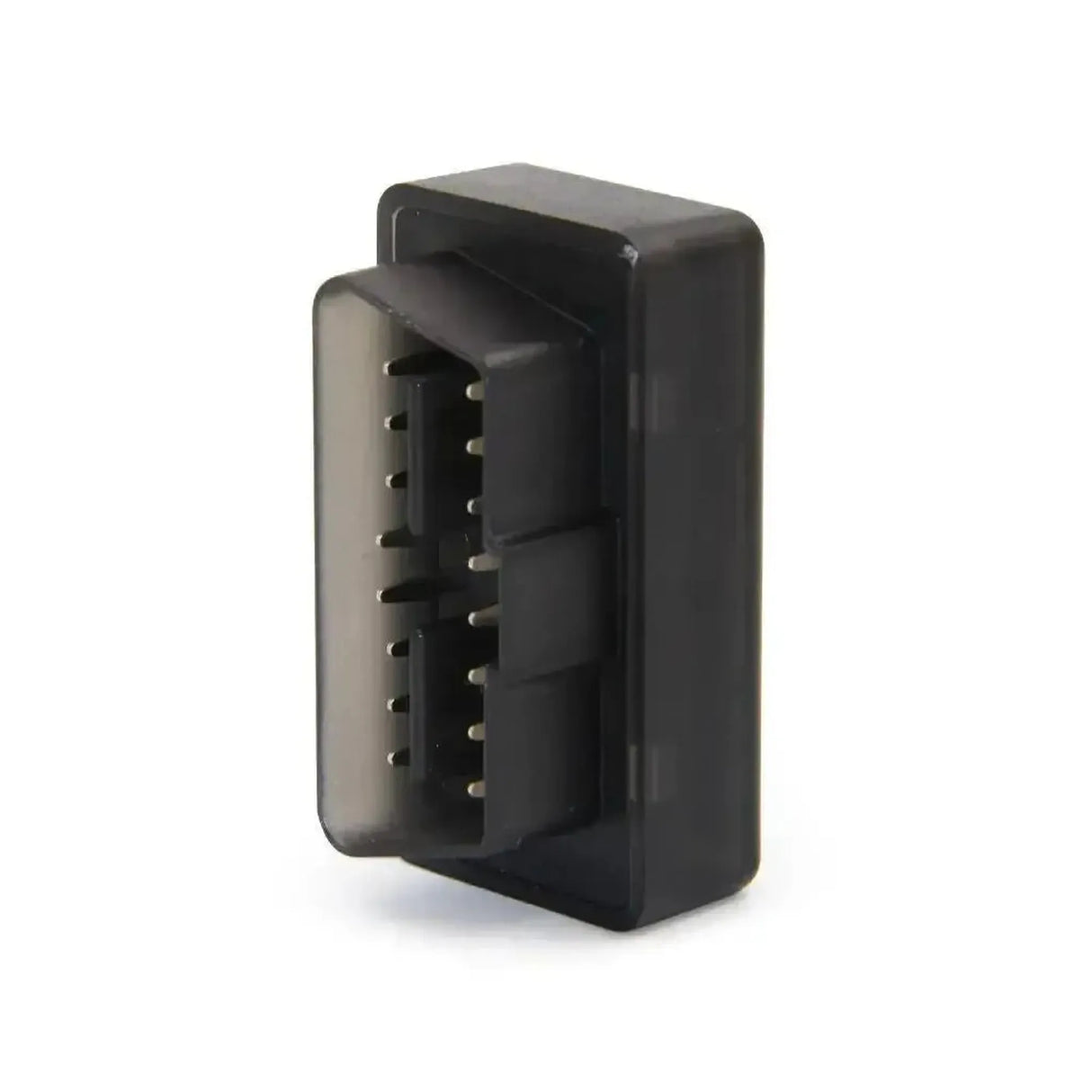

• Low Profile Gehäuse: Dank der kompakten Größe des Adapters ragt dieser nur minimal aus dem OBD2-Anschluss heraus, wodurch er in den meisten Fahrzeugen den Beinfreiheit des Fahrers beim Fahren und Messen nicht beeinträchtigt.

Unterstützte Protokolle

Die Schnittstelle kommuniziert mit dem Fahrzeug über die unten aufgeführten standardisierten OBD2-Protokolle.

• ISO 15765-4 (CAN): Das moderne Netzwerkprotokoll für schnelle Datenkommunikation, Standard in nahezu allen Fahrzeugen ab 2008.
• ISO 14230-4 (KWP2000): Ein häufig verwendetes Protokoll in europäischen und asiatischen Fahrzeugen, die zwischen 2000 und 2007 produziert wurden.
• ISO 9141-2: Hauptsächlich in älteren europäischen, asiatischen und Chrysler-Fahrzeugen verwendet.
• SAE J1850 PWM / VPW: Protokolle, die hauptsächlich von amerikanischen Herstellern wie Ford und General Motors vor der Einführung von CAN verwendet wurden.

Kompatible Software und Apps

Zur Nutzung der Schnittstelle ist externe Diagnosesoftware erforderlich. Die unten genannten Anwendungen sind gängig und kompatibel mit ELM327-Geräten.

• Car Scanner ELM OBD2 (iOS / Android): Umfassende Anwendung zum Auslesen von OBD2-Daten, Live-Sensoren und zur Anzeige von Dashboards.
• Torque Pro (Android): Umfangreiche Diagnose-App für Android, speziell für Live-Datenanzeige, Leistung und das Auslesen der Motor-ECU.
• Infocar (iOS / Android): Geeignet für allgemeine Diagnose, Fahrzeugverwaltung und Analyse des Fahrverhaltens über die OBD2-Schnittstelle.
• OBD Auto Doctor (Windows / iOS / Android): Plattformunabhängige Software zum Auslesen von emissionsbezogenen Status und Fehlercodes.

Kompatible Betriebssysteme

Die Schnittstelle ist so konzipiert, dass sie mit verschiedenen Plattformen zusammenarbeitet, abhängig von den unterstützten drahtlosen Protokollen des Empfangsgeräts.

• iOS: Kompatibel über Bluetooth Low Energy (BLE). Keine manuelle Bluetooth-Kopplung nötig; die Verbindung wird direkt in der gewählten App hergestellt.
• Android: Vollständig kompatibel ab Android 4.3 (Bluetooth 4.0 Unterstützung erforderlich). Die Kopplung erfolgt über die Standard-Bluetooth-Einstellungen oder direkt in der App.
• Windows: Kompatibel mit Windows 10 und Windows 11 Systemen, die integrierte Bluetooth-Unterstützung besitzen.

Lieferumfang

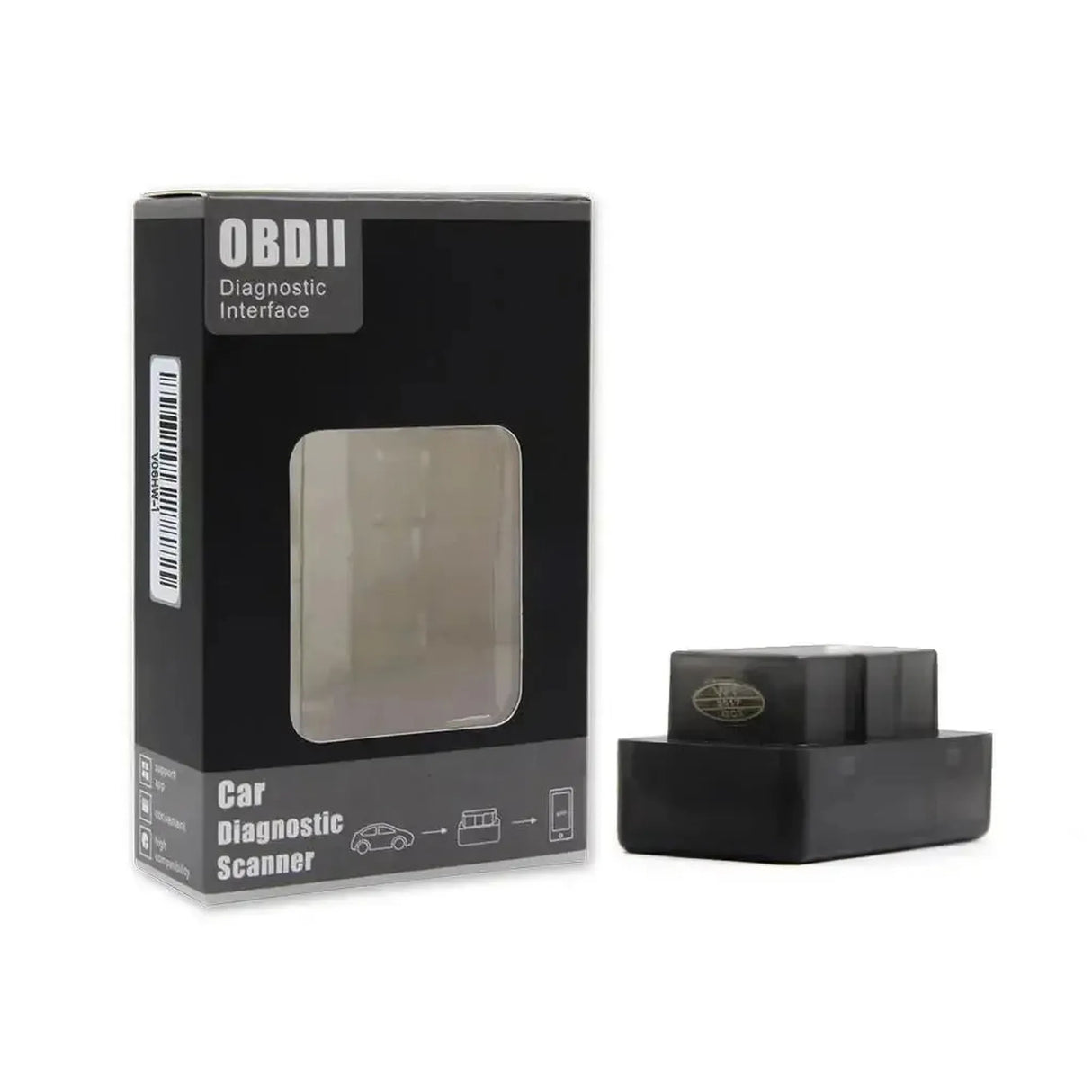

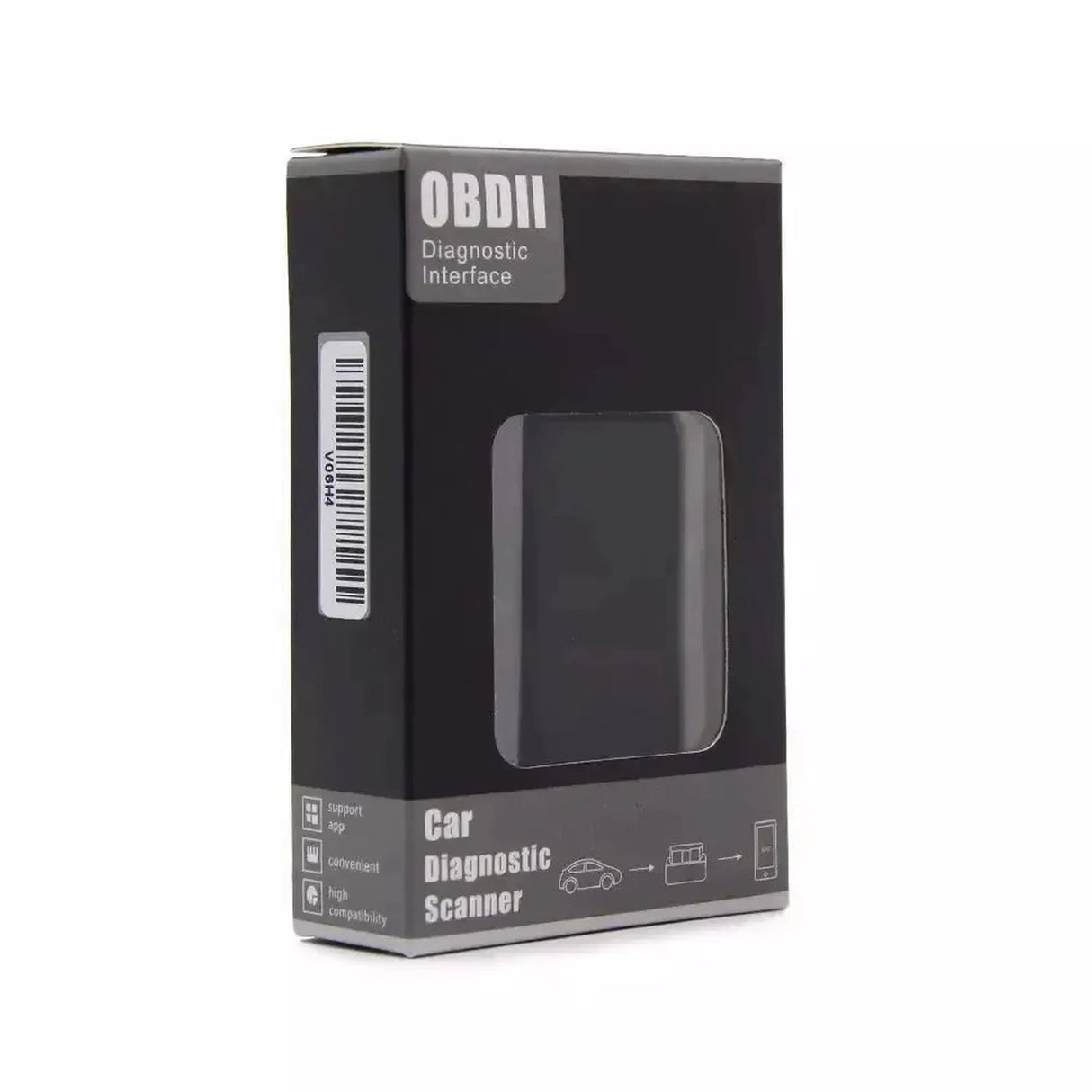

• 1x Universelle Mini II | ELM327-Schnittstelle (Bluetooth 4.0)

Technische Spezifikationen
