Universeller (FT232RL) HS/MS-CAN Schalter | ELM327-Interfacekabel (USB)

Das Universelle (FT232RL) HS/MS-CAN Switch ELM327-Interfacekabel (USB) ist ein Diagnosewerkzeug, das für Fahrzeuge entwickelt wurde. Dieses Kabel verwendet den FT232RL Chip, bekannt für seine Stabilität und Zuverlässigkeit, und verfügt über einen integrierten HS/MS-CAN Schalter. Die Verbindung zum Fahrzeug erfolgt über den standardmäßigen OBD-II-Anschluss, während die Kommunikation mit einem Computer über eine USB-Verbindung stattfindet.

Das Einzigartige an diesem Interfacekabel ist die Möglichkeit, zwischen dem High-Speed CAN (HS-CAN) und dem Medium-Speed CAN (MS-CAN) Netzwerk in kompatiblen Fahrzeugen zu wechseln. Dies öffnet die Tür zu fortschrittlichen Diagnosemöglichkeiten und Programmierfunktionen für spezifische Module, die über Standard-ELM327-Schnittstellen nicht zugänglich sind, wie das Auslesen von Modulen für Klimaanlage, Servolenkung und Infotainment.

Anwendung und Funktionalität:

Dieses Interfacekabel ist für fortgeschrittene Fahrzeugdiagnose und -anpassung gedacht, insbesondere für Fahrzeuge, die sowohl HS-CAN- als auch MS-CAN-Netzwerke verwenden.

• HS/MS-CAN Schalter: Ermöglicht das Umschalten zwischen den High-Speed- und Medium-Speed-CAN-Netzwerken, was Zugang zu einer breiteren Palette von Fahrzeugmodulen und Funktionen bietet als eine Standard-ELM327-Schnittstelle.
• Fortgeschrittene Diagnose: Unterstützt das Auslesen und Löschen von Fehlercodes (DTCs), die Anzeige von Live-Sensordaten und die Durchführung spezifischer Tests an verschiedenen Modulen, einschließlich der im MS-CAN-Netzwerk.
• Modulzugang: Bietet Zugang zu Modulen wie ABS, Airbags, Servolenkung, Armaturenbrett, Klimaanlage und Audiosystemen, die häufig im MS-CAN-Netzwerk arbeiten.

Kompatible Fahrzeuge und Anwendung:

Dieses Interfacekabel ist kompatibel mit einer Vielzahl von Fahrzeugen, die die Standard-OBD-II-Protokolle unterstützen, mit Schwerpunkt auf umfassender Kompatibilität mit Modellen, die sowohl HS-CAN- als auch MS-CAN-Netzwerke verwenden.

• Universell OBD-II: Geeignet für die meisten Fahrzeuge, die nach 1996 in den USA, nach 2001 in Europa (Benzin) und nach 2004 (Diesel) produziert wurden und den OBD-II-Standard erfüllen.
• Ford-Fahrzeuge: Speziell entwickelt, um umfassenden Zugang zu MS-CAN-Modulen in einer breiten Palette von Ford-Modellen (z. B. Focus, Mondeo, Kuga, Transit, Fiesta) zu bieten.
• Mazda-Fahrzeuge: Kompatibel mit bestimmten Mazda-Modellen, die ähnliche CAN-Bus-Architekturen wie Ford teilen.

Kompatible Software und Anwendungen:

Die Funktionalität dieses Interfacekabels wird optimal in Kombination mit spezieller Diagnosesoftware genutzt.

• FORScan (Windows): Diese Software wurde speziell für Ford-Fahrzeuge entwickelt und nutzt die HS/MS-CAN-Schaltfunktion vollständig aus, was Zugang zu fortschrittlicher Diagnostik, Programmierung und Anpassung von Modulen bietet.
• ELMConfig (Windows): Eine nützliche Anwendung zur Konfiguration und Anpassung von Modulen in bestimmten Ford-Modellen.
• FoCCCus (Windows): Speziell für den Ford Focus bietet dieses Tool tiefgehende Diagnose- und Anpassungsmöglichkeiten.
• Andere ELM327-kompatible Software (Windows): Für allgemeine OBD-II-Diagnose bei anderen Marken, wie OBD Auto Doctor, ScanMaster-ELM, PCMSCAN. Die erweiterte HS/MS-CAN Funktionalität ist jedoch primär auf Ford/Mazda Fahrzeuge ausgerichtet.

Kompatible Betriebssysteme:

Dieses USB-Interfacekabel ist primär für die Verwendung mit Desktop- und Laptop-Computern konzipiert.

• Windows: Kompatibel mit Windows XP, Vista, 7, 8, 10 und 11 (32-Bit und 64-Bit Versionen). Erfordert Installation der passenden FTDI-Treiber.
• Android: Nicht direkt kompatibel über USB ohne spezielle OTG-Unterstützung und Anwendungen, die USB-Serielle Schnittstellen nutzen können.
• iOS: Nicht kompatibel.

Unterstützte Protokolle und Systeme:

Dieses Interfacekabel unterstützt eine breite Palette an Diagnoseprotokollen, einschließlich der vorgeschriebenen OBD-II-Standards und spezifischer CAN-Netzwerke.

• ISO9141-2: Für ältere K-Leitung Fahrzeuge.
• ISO14230-4 (KWP2000): Häufig verwendet in asiatischen und einigen europäischen Fahrzeugen.
• ISO15765-4 (CAN): Das am häufigsten verwendete moderne Protokoll, einschließlich High-Speed CAN (HS-CAN).
• J1850 VPW: Verwendet von GM-Fahrzeugen.
• J1850 PWM: Verwendet von Ford-Fahrzeugen.
• MS-CAN (Medium-Speed CAN): Speziell zugänglich über den eingebauten Schalter für Module wie Infotainment, Klimatisierung und ABS in kompatiblen Ford-Fahrzeugen.

Lieferumfang:

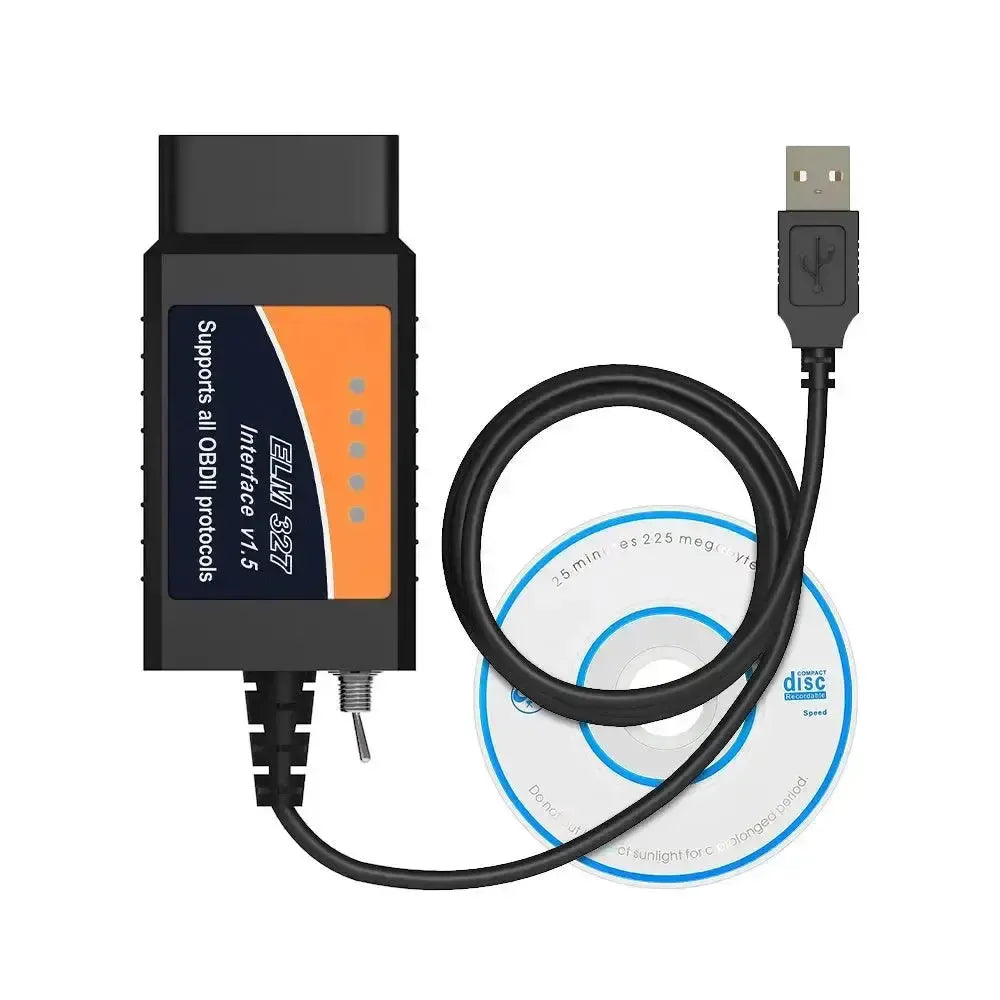

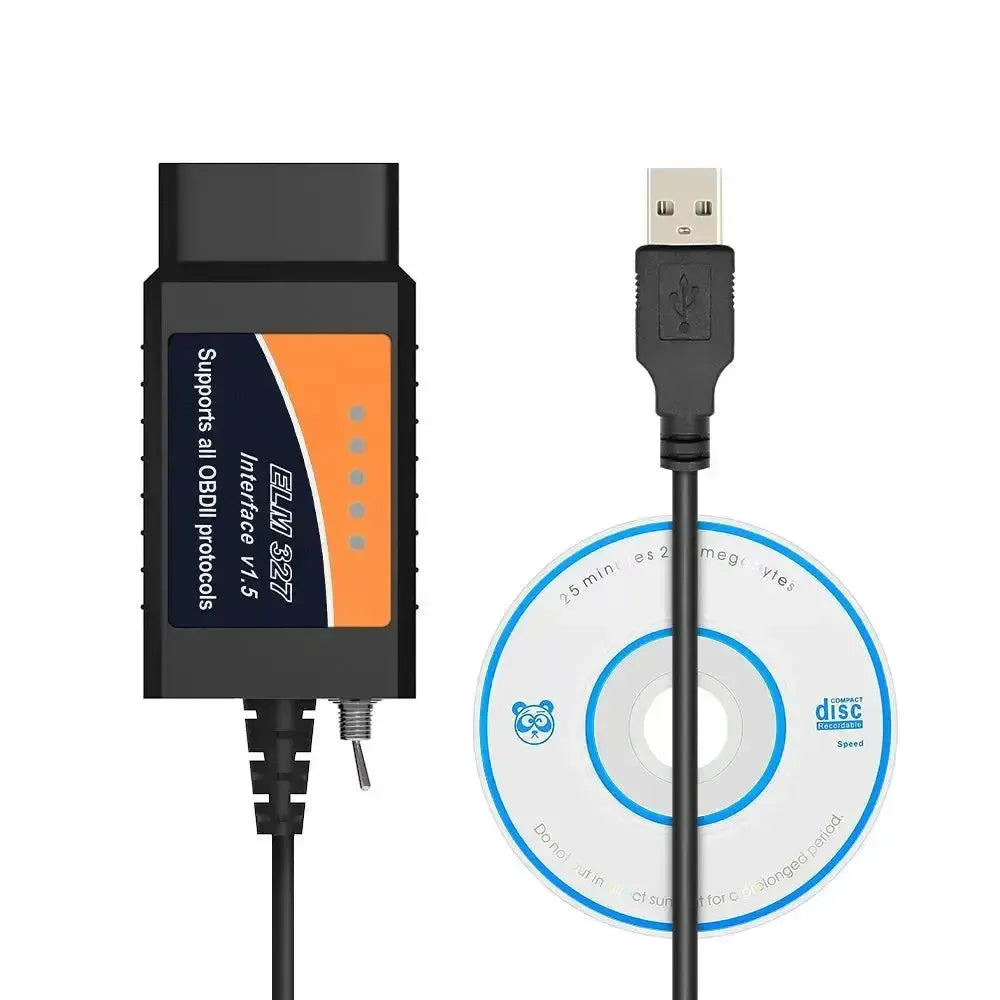

• 1x Universelles (FT232RL) HS/MS-CAN Switch ELM327-Interfacekabel (USB)
• Zugriff auf Treiber (Online-Download).

Technische Spezifikationen:
