TopDiag P100 Pro | Schaltungstester

Der TopDiag P100 Pro ist ein Schaltkreistester zum Testen elektrischer Systeme in Fahrzeugen mit einer Spannung von 9V bis 30V. Das Gerät hat einen Messbereich für Spannung von 0,1V bis 100V, für Widerstand von 1 Ohm bis 200K Ohm und für Stromstärke bis 18A. Der P100 Pro ist mit einem 2,4 Zoll TFT-Farbdisplay zur Anzeige von Messwerten und Grafiken ausgestattet.

Das Gerät kombiniert mehrere Funktionen, darunter ein Multimeter, ein Oszilloskop und einen Modus für Komponentenaktivierung. Eine spezielle Funktion ist die einstellbare 0-5V Stromversorgung mit einer Strombegrenzung bis 100mA zum Testen empfindlicher Komponenten. Der P100 Pro verfügt über intelligente Identifikation von Spannung und Widerstand, Polaritätstests, Massentests und eine integrierte LED-Beleuchtung. Das Gehäuse ist wasser- und staubdicht.

Anwendung und Funktionalität:

Der Schaltkreistester wurde entwickelt, um verschiedene Messungen und diagnostische Aufgaben am elektrischen System von Fahrzeugen durchzuführen.

• Multimeter-Modus: Zur Durchführung von Standardmessungen wie Spannung, Widerstand, Strom, Frequenz, Dioden- und Durchgangstests.
• Oszilloskop-Modus: Zur grafischen Darstellung elektrischer Signale wie Spannung und Frequenz, um die Leistung von Sensoren und Komponenten zu analysieren.
• Komponentenaktivierung: Erzeugt ein Aktivierungssignal, um Komponenten wie Lampen, Motoren und andere elektronische Bauteile im Fahrzeug direkt anzusteuern und zu testen.
• Einstellbare Stromversorgung: Bietet eine regelbare Ausgangsspannung von 0-5V, um Komponenten sicher mit Strom zu versorgen.
• Intelligente Identifikation: Erkennt automatisch, ob ein Signal Spannung oder Widerstand ist, was die Diagnose beschleunigt.
• Polaritätstest: Identifiziert positive und negative Schaltkreise und zeigt dies mit visuellen und akustischen Signalen an.
• Massatest: Überprüft die Qualität der Massepunkte und die Schaltkreis-Kontinuität.

Messbereiche und Funktionen:

Der P100 Pro bietet verschiedene Testmodi mit spezifischen Messbereichen und Funktionen.

• Spannungsmessung (VDC): Misst Gleichspannung im Bereich von 0,1V bis maximal 100V.
• Widerstandsmessung (OHM): Misst den Widerstand im Bereich von 1 Ohm bis 200K Ohm.
• Strommessung (AMP): Misst die aktive Stromstärke von 0 bis 18A, mit einem einstellbaren Stromunterbrecher zur Absicherung.
• Frequenzmessung (Hertz): Analysiert die Frequenz elektrischer Signale.
• 0-5V Versorgung: Liefert eine einstellbare Spannung mit einer Strombegrenzung von 100mA.

Lieferumfang:

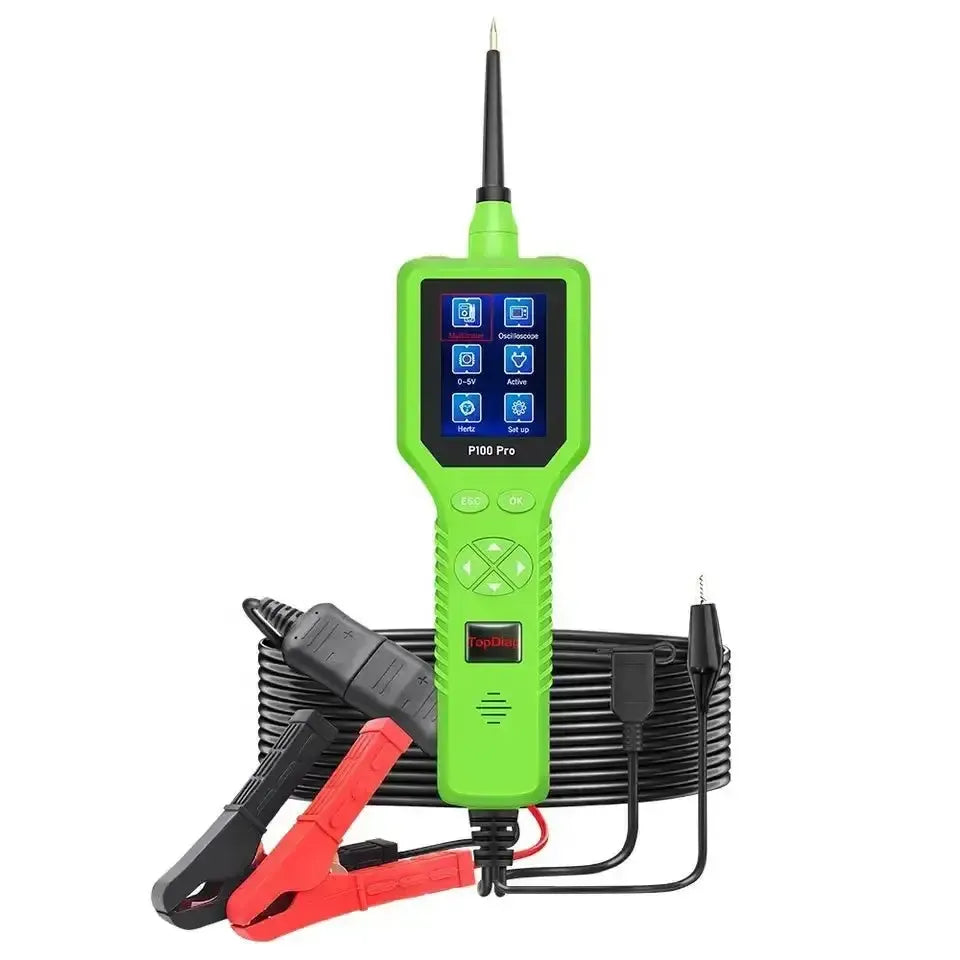

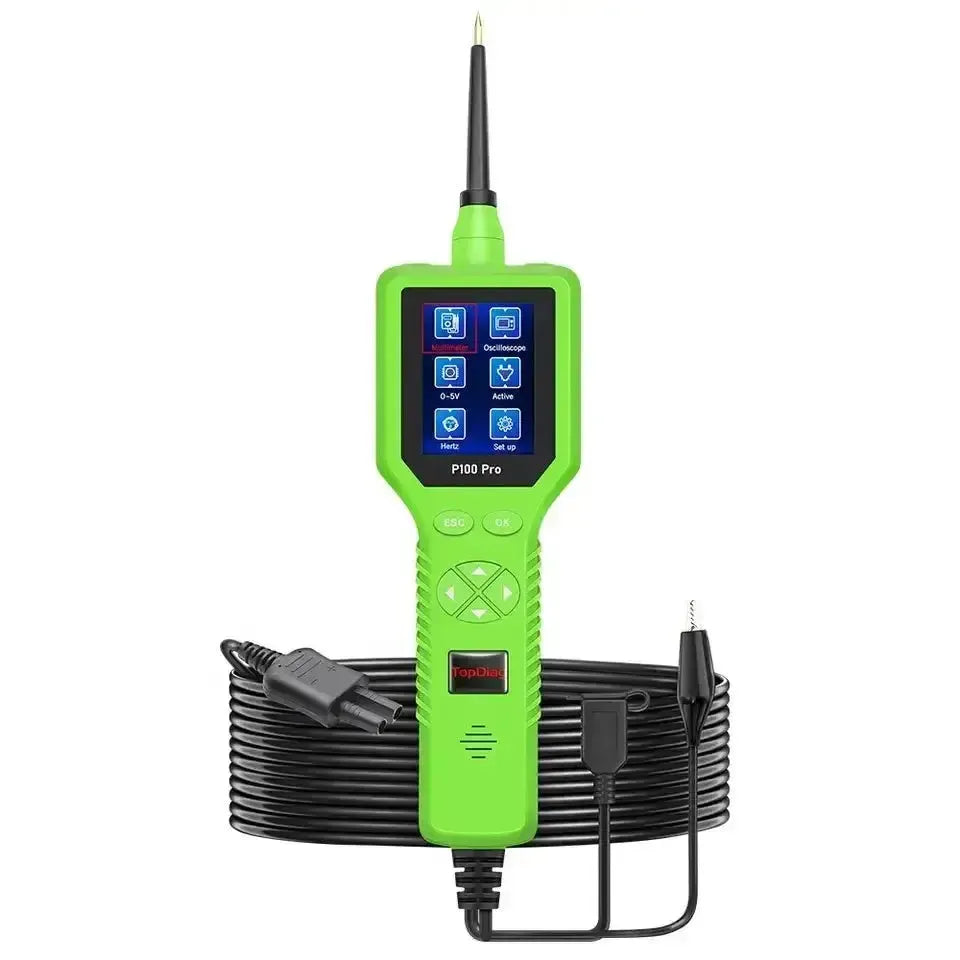

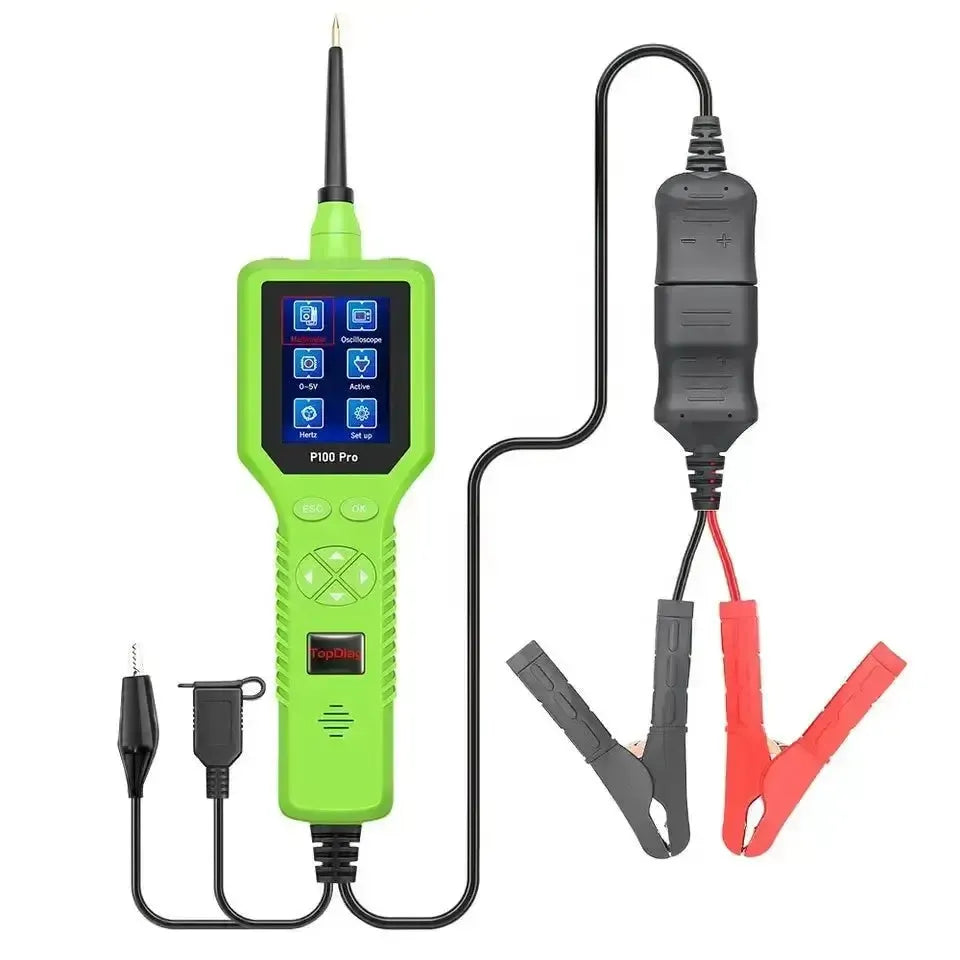

• 1x TopDiag P100 Pro Schaltungstester
• 1x Krokodilklemme Batteriekabel
• 1x Stromkabel
• 1x Relais-Testleitung
• 1x Sondenadapter
• 1x Benutzerhandbuch
• 1x Verpackungstasche
