TopDiag P100 | Schaltungstester

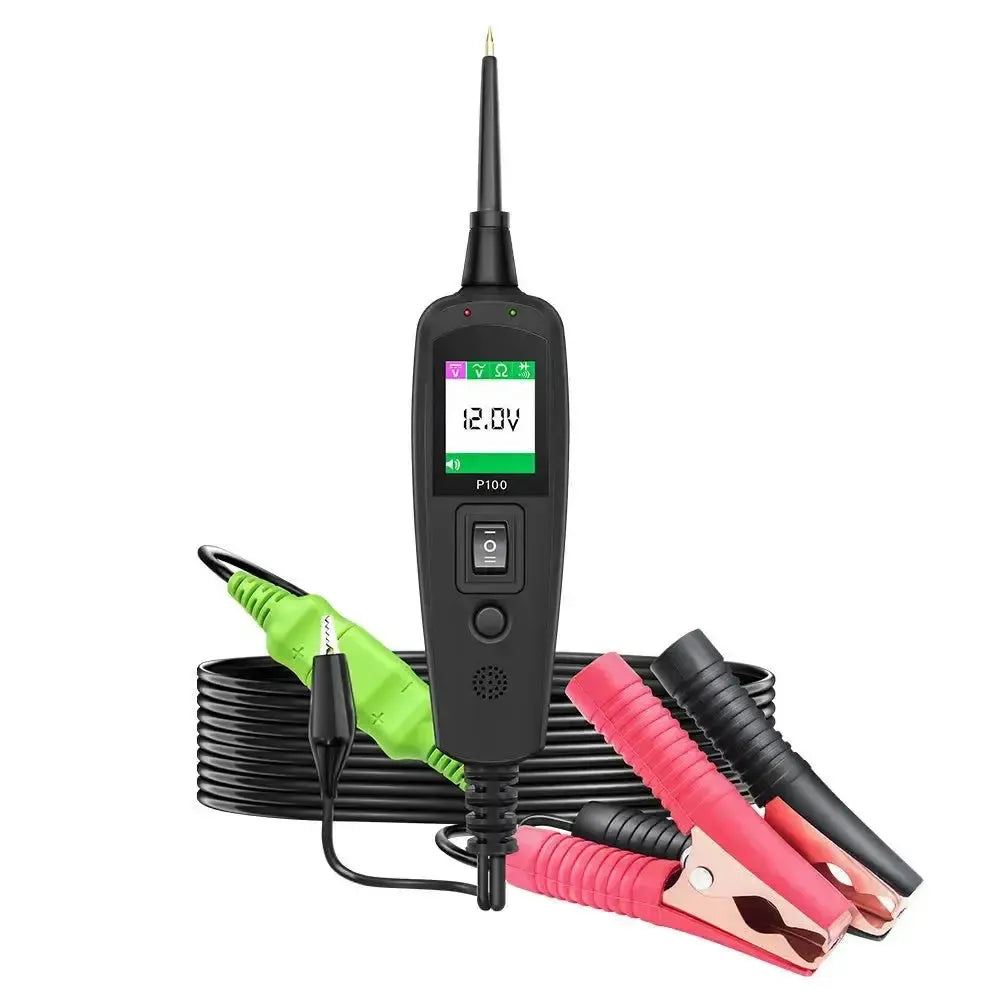

Der TopDiag P100 ist ein Circuittester, der für die Diagnose von 6V bis 30V elektrischen Systemen in Fahrzeugen entwickelt wurde. Das Gerät ist mit einem TFT-Farbdisplay ausgestattet, um Messwerte klar anzuzeigen. Der P100 kann verschiedene Messungen durchführen, darunter das Testen von DC-Spannung bis 65V, AC-Spannung mit Anzeige von Frequenz und Tastverhältnis, Widerstand bis 200 KΩ und Diodentests.

Dieser Circuittester bietet die Möglichkeit, Komponenten zu aktivieren, indem eine positive oder negative Spannung direkt über die Sonde zugeführt wird. Funktionen wie das Aufspüren von Kurzschlüssen und das Überprüfen schlechter Masseanschlüsse sind integriert. Das Gerät ist gegen Überlastung mit einer selbstheilenden thermischen Sicherung von 8A geschützt. Die Benutzeroberfläche ist in mehreren Sprachen einstellbar und das Gerät wird mit einem 10 Meter langen Verlängerungskabel für einen großen Arbeitsbereich geliefert.

Anwendung und Funktionalität:

Der P100 wurde entwickelt, um verschiedene Messungen und Tests am elektrischen Schaltkreis von Fahrzeugen durchzuführen.

• Spannung und Polarität prüfen: Zum Messen von DC- und AC-Spannung, Identifizieren von positiven und negativen Stromkreisen und Überprüfen von Masseanschlüssen.
• Widerstand und Durchgang prüfen: Zum Durchmessen von Verkabelung, Schaltern, Relais und anderen Komponenten auf Unterbrechungen oder Widerstand.
• Komponenten aktivieren: Zum direkten Ansteuern elektrischer Komponenten wie Lüfter, Motoren und Lampen durch Zuführung von Versorgungsspannung oder Masse über die Sonde.
• Kurzschluss lokalisieren: Zum Auffinden von Kurzschlüssen in der Verkabelung, ohne Sicherungen entfernen zu müssen.
• Anhängerverlichtung testen: Zur Überprüfung der Funktionalität der Beleuchtung und Anschlüsse von Anhängern.

Messbereiche und Funktionen:

Das Gerät verfügt über verschiedene Messmodi für eine breite Einsatzmöglichkeit.

• DC-Spannungsmessung: Misst Gleichspannung im Bereich von 0 bis 65 Volt.

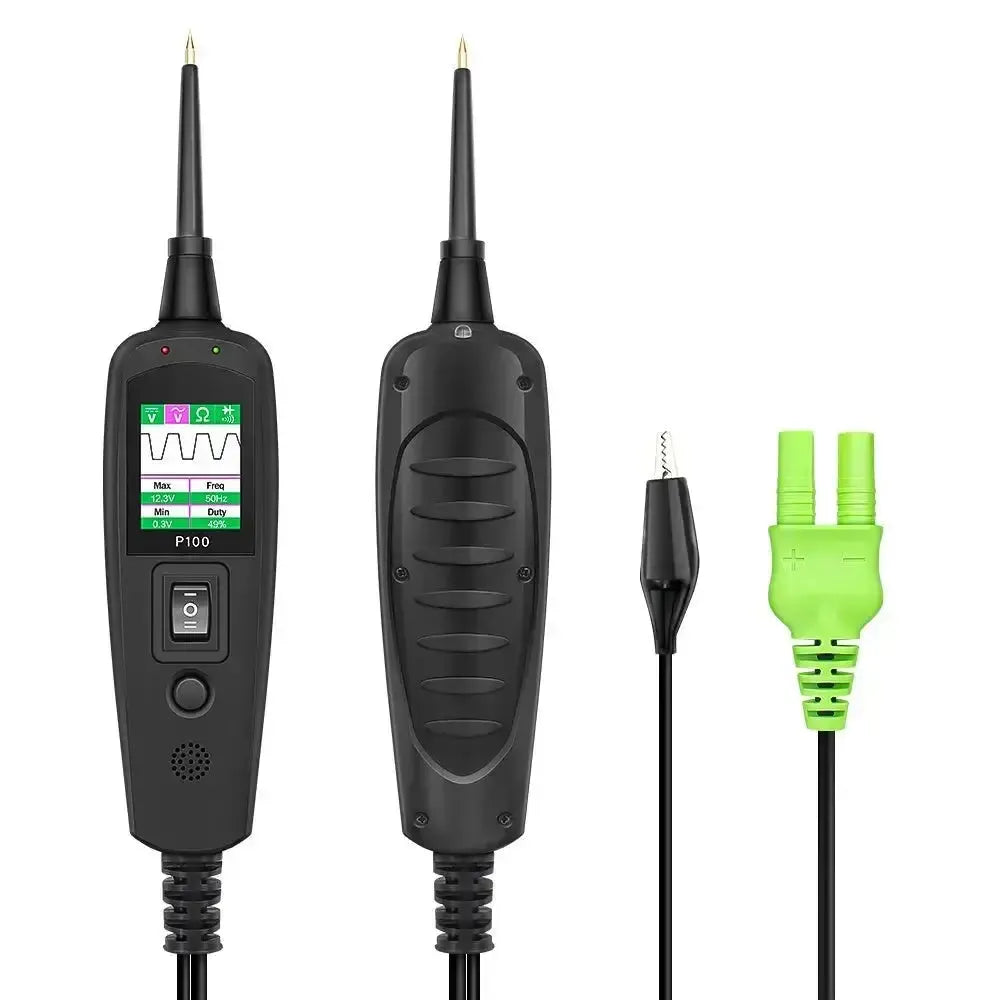

• AC-Spannungsmessung: Misst Wechselspannung und zeigt dabei die minimale und maximale Spannung, Frequenz und Tastverhältnis an.
• Widerstandsmessung: Misst den Widerstand im Bereich von 0 bis 200 KΩ.
• Diodentest: Prüft die Funktionalität von Dioden.
• Überlastungsschutz: Eine integrierte, selbstheilende thermische Sicherung schützt das Gerät und den Fahrzeugkreis bei einem Strom von mehr als 8 Ampere.

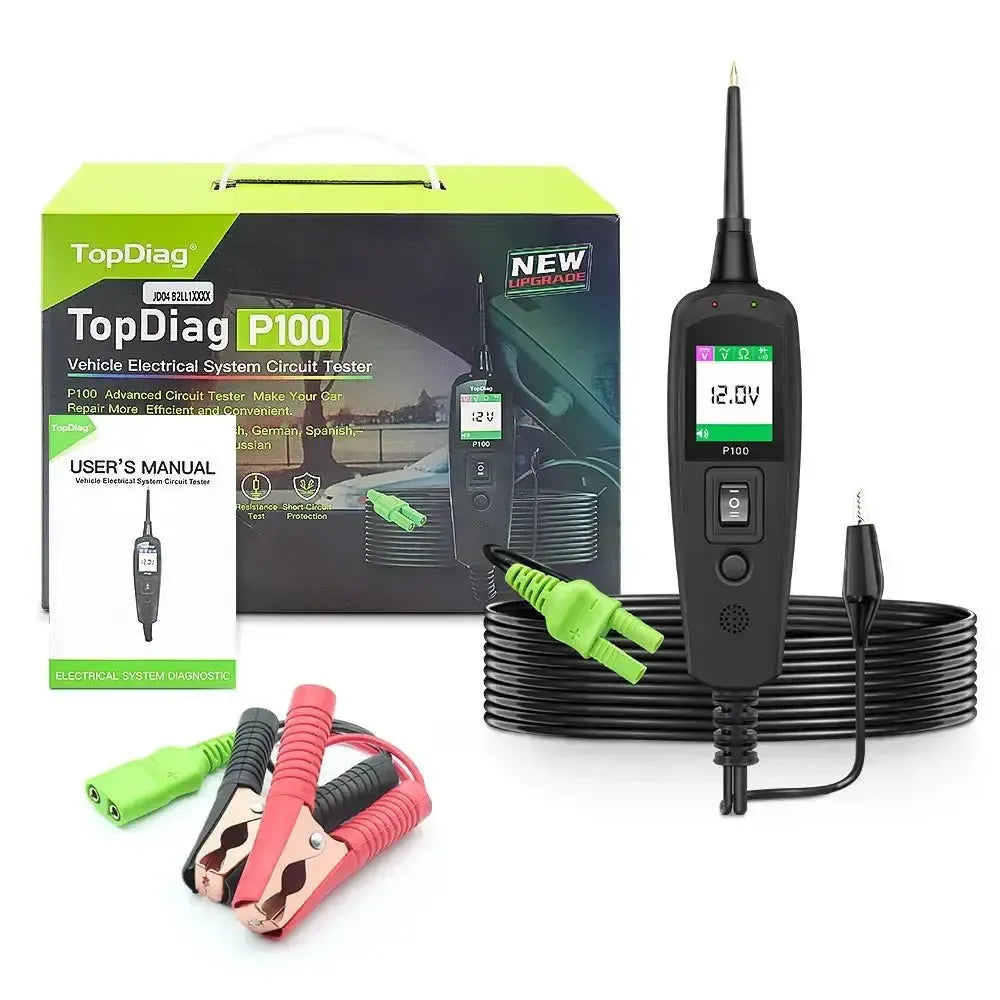

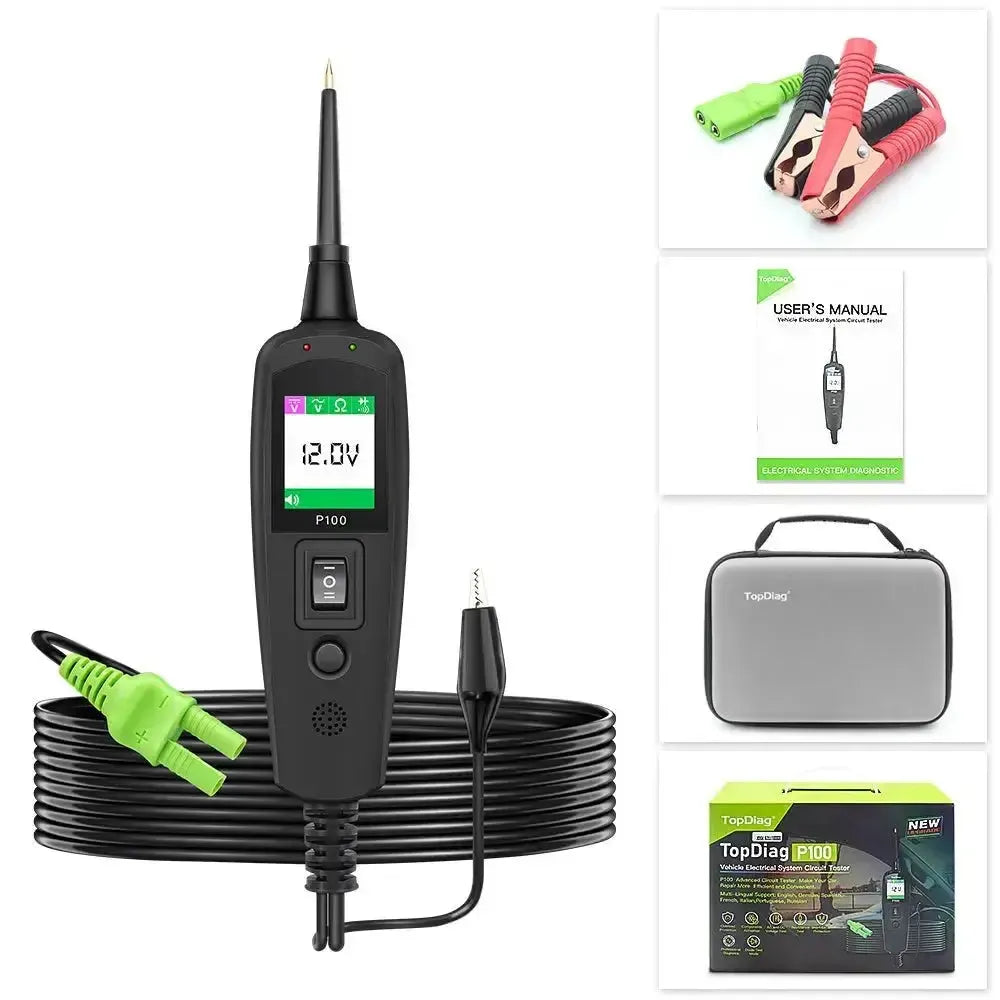

Lieferumfang:

• 1x TopDiag P100 Schaltkreistester

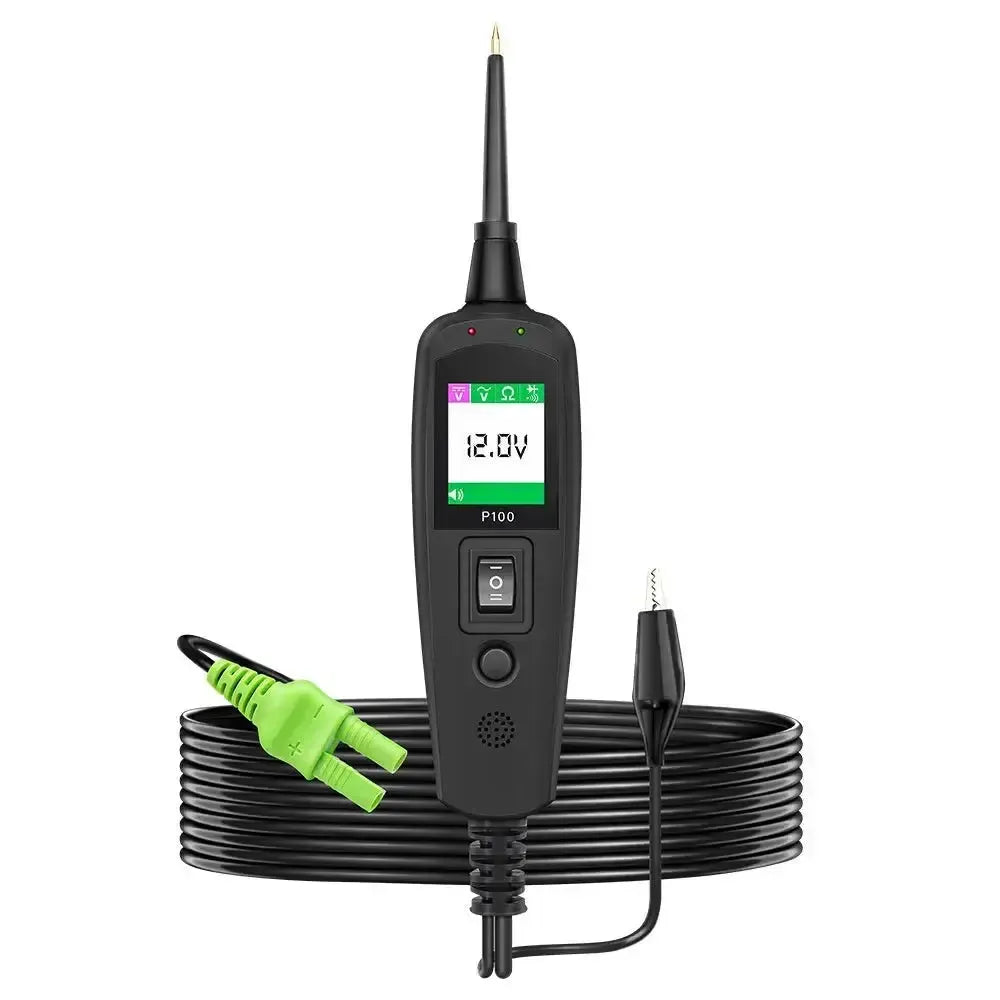

• 1x Verlängerungskabel (10 Meter)

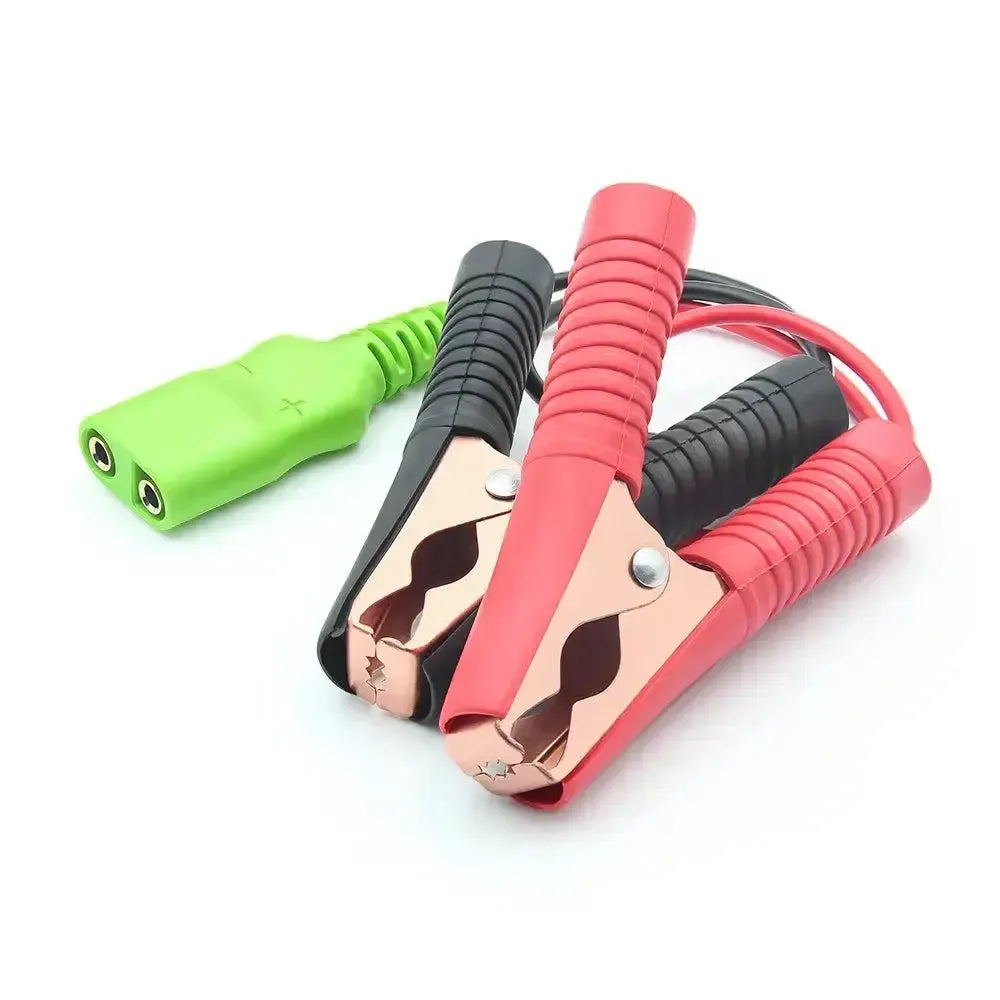

• 1x Batterieklemmenadapter
• 1x Zigarettenanzünderadapter

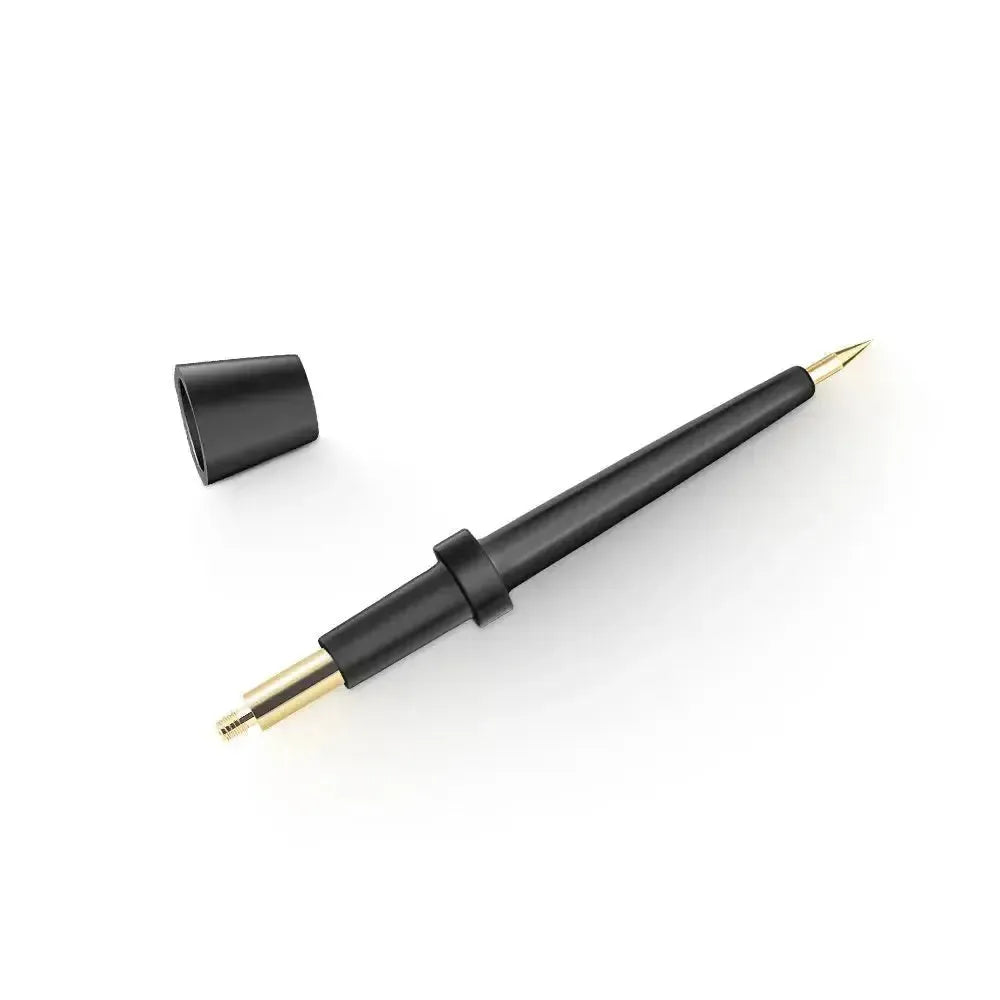

• 1x Sondenspitze
• 1x Bedienungsanleitung

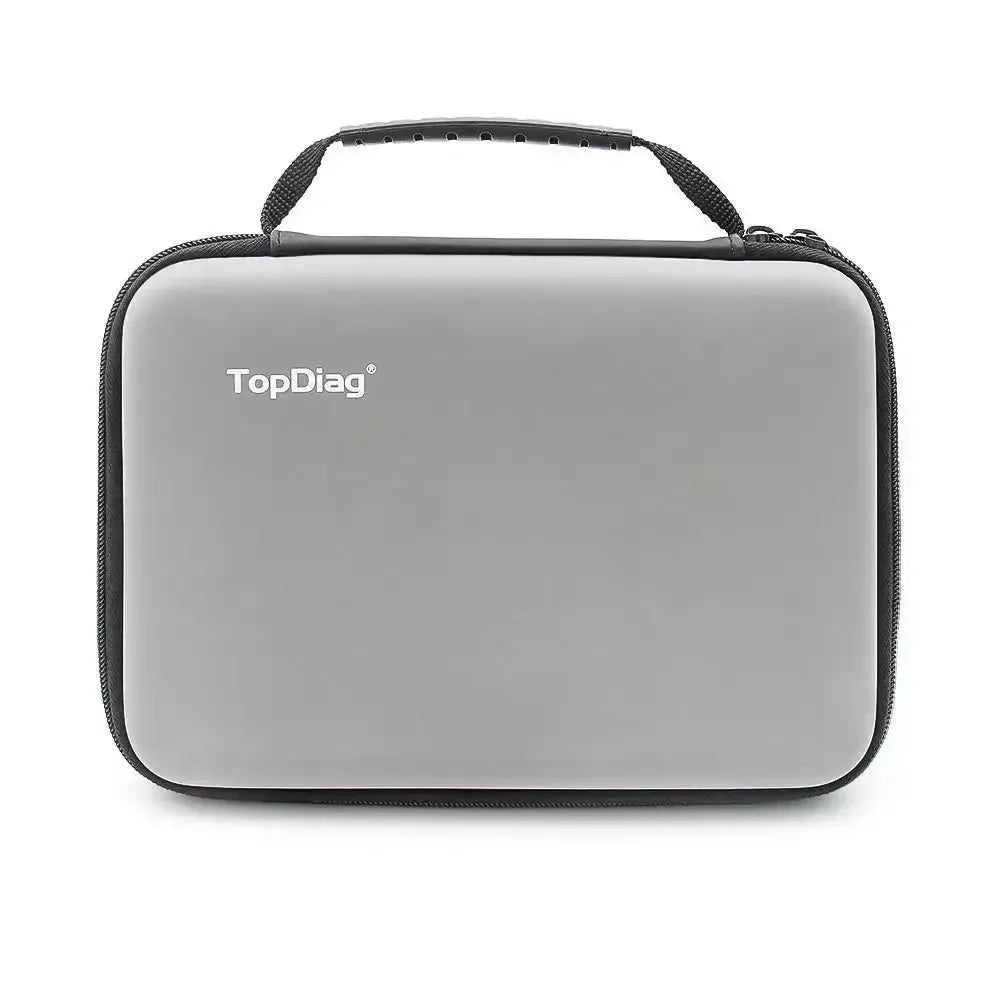

• 1x Aufbewahrungskoffer
