Ancel PB500 | Schaltungstester

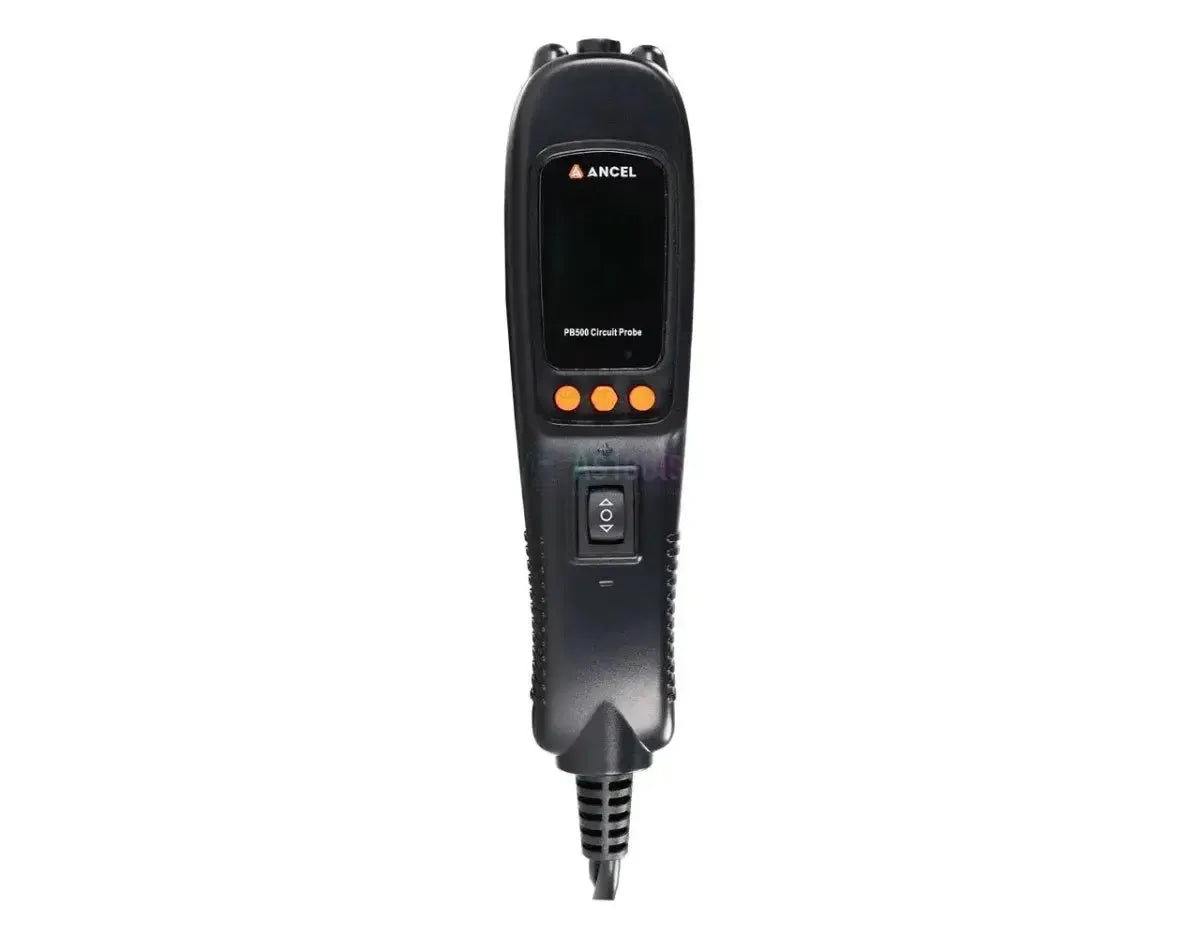

Der Ancel PB500 ist ein Circuittester, der für die Diagnose von 12V und 24V elektrischen Systemen in Fahrzeugen geeignet ist. Das Gerät arbeitet im Spannungsbereich von 9V bis 30V DC und kann Messungen von Spannung, Widerstand und Strom durchführen. Alle Messwerte werden auf einem 2,4 Zoll TFT-Farbdisplay angezeigt.

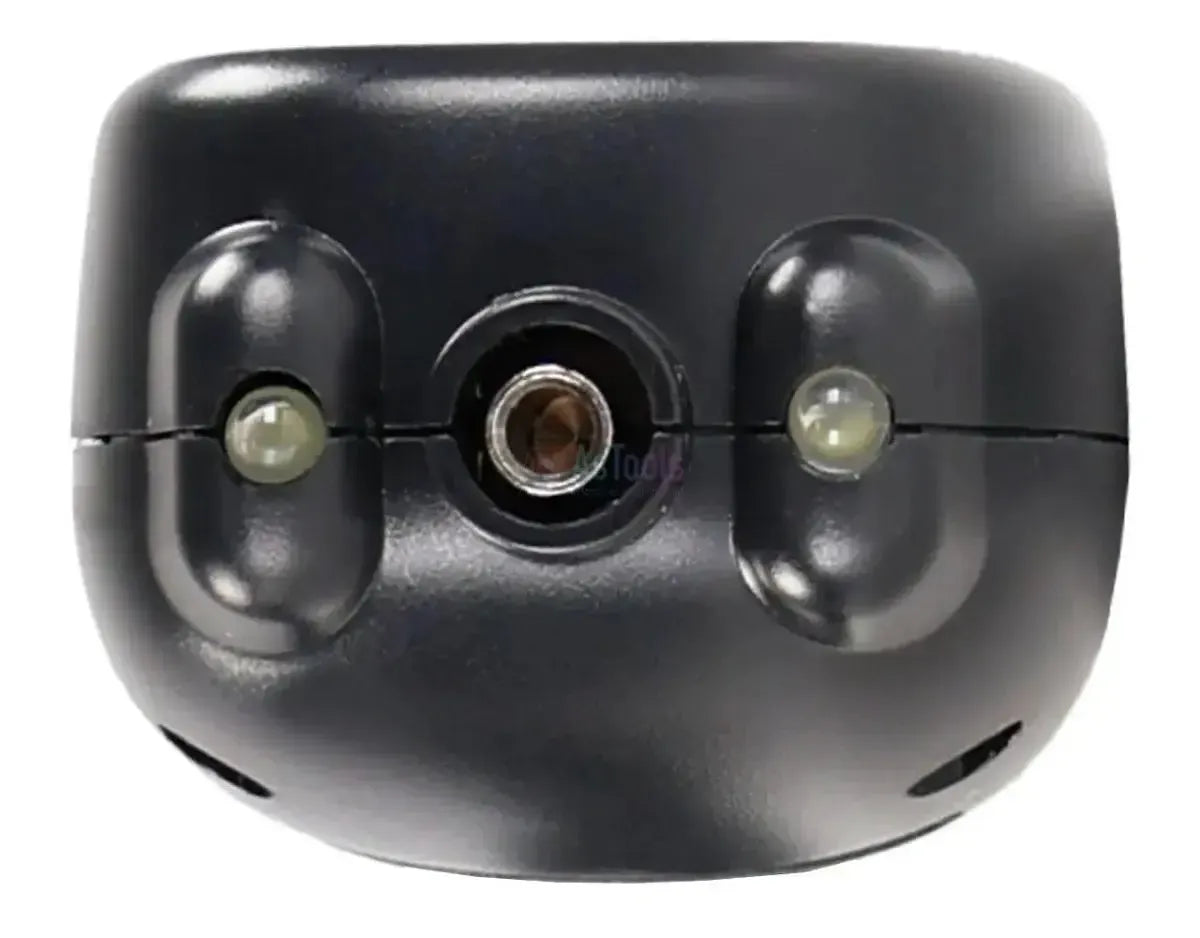

Dieser Circuittester verfügt über zusätzliche Funktionen, darunter Komponentenaktivierung durch Anlegen einer positiven oder negativen Spannung. Ein integrierter Oszilloskopmodus ermöglicht die grafische Darstellung von Sensorsignalen. Außerdem ist der PB500 mit speziellen Testmodi für Relais und Injektoren ausgestattet. Das System ist durch einen automatischen 10A Stromunterbrecher vor Überlast geschützt und verfügt über eine eingebaute LED-Beleuchtung für bessere Sicht in dunklen Arbeitsbereichen.
Anwendung und Funktionalität:
Der Circuittester bietet verschiedene Funktionen zur Diagnose elektrischer Systeme in Fahrzeugen.
- Spannungs- und Masseprüfung: Misst Gleichspannung und identifiziert positive, negative und offene Stromkreise.
- Komponentenaktivierung: Aktiviert elektrische Komponenten wie Kühlventilatoren, Relais und Lampen durch direkte Stromzufuhr.
- Kontinuitätstest: Prüft auf Unterbrechungen und Kurzschlüsse in der Verkabelung und den Komponenten, unterstützt durch ein akustisches Signal.
- Signalkreistest: Visualisiert Signale von Sensoren, wie Nockenwellen- oder Kurbelwellensensoren, über den Oszilloskopmodus.
- Relaistest: Überprüft die korrekte Funktion von Relais durch Testen der Kontakte und Spule.
Messbereiche und Funktionen:
Der Ancel PB500 verfügt über die folgenden Messmodi und Bereiche:
- Spanningsmeting (VDC): Zum Testen der Gleichspannung in Schaltkreisen.
- Weerstandsmeting (Ω): Zum Messen des Widerstands von Bauteilen wie Sensoren und Spulen.
- Frequentiemeting (Hz): Zur Analyse der Frequenz von Sensorsignalen.
- Diodetest: Zur Überprüfung der Funktionalität von Dioden.
- Stroominjectie: Liefert einen einstellbaren Strom zum Testen von Komponenten unter Last.

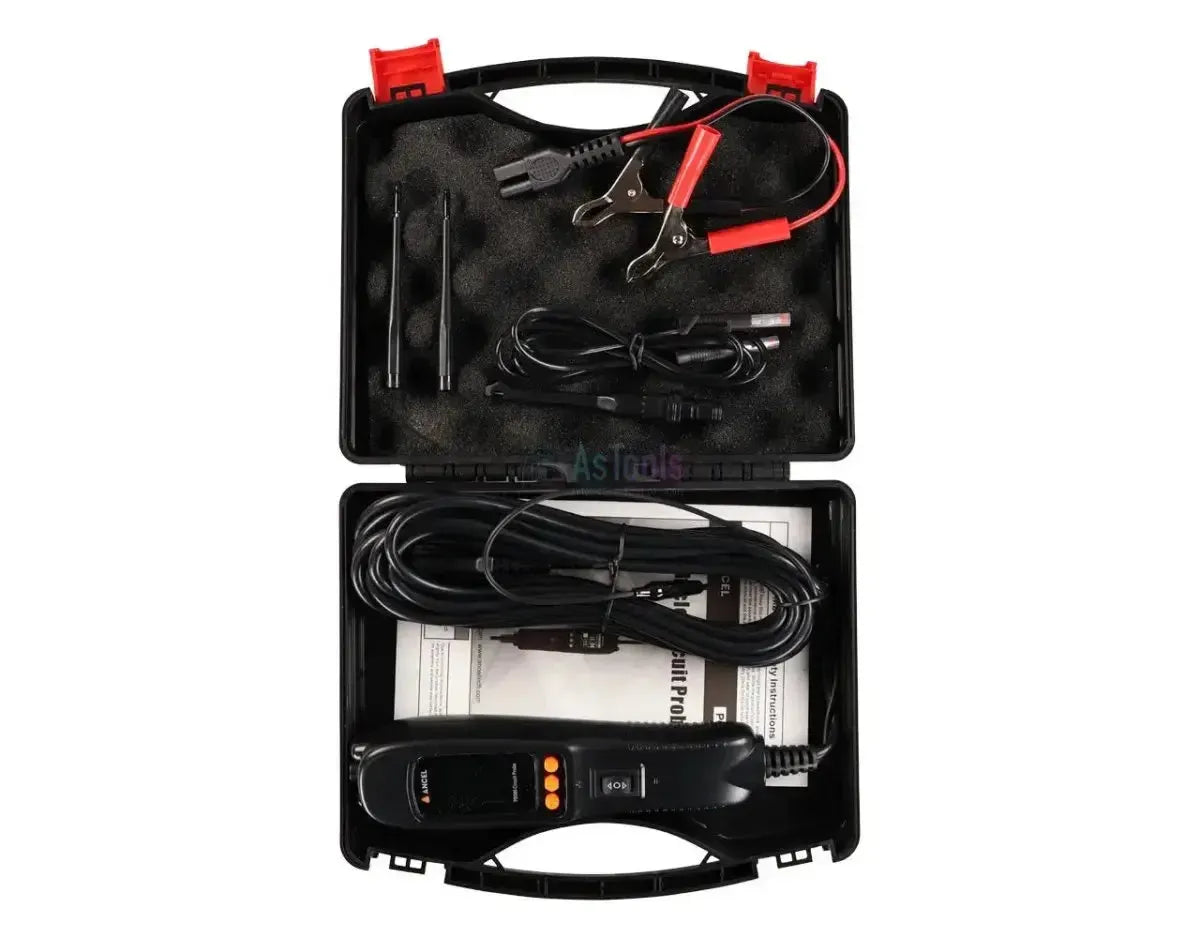

Lieferumfang:
- 1x Ancel PB500 circuittester
- 1x Testprobe tip
- 1x Accuklemmen
- 1x Relaistestkabel
- 1x Probe-adapter

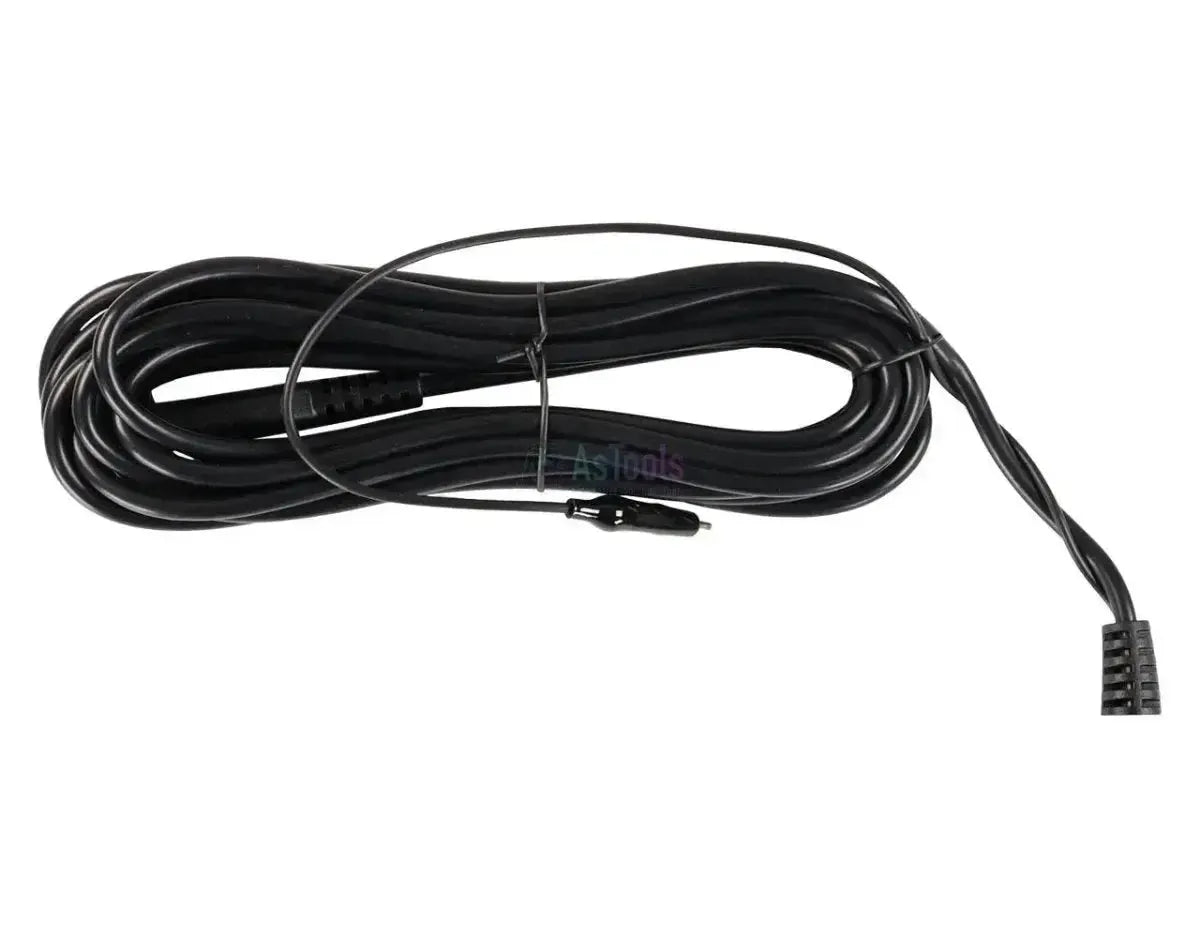

- 1x 6 meter verlengkabel
- 1x Handleiding
- 1x Opbergkoffer
Technische specificaties:
| Specificatie | Omschrijving |
|---|---|
| Productmerk | Ancel |
| Produktmodell | PB500 |
| Bildschirmtyp | 2,4 Zoll TFT-Farbdisplay |
| Betriebsspannung | 9V - 30V DC |
| Spannungsmessbereich (DC) | 0V - 65V |
| Widerstands-Messbereich | 0 - 200 KΩ |
| Frequenzbereich | 0Hz - 10KHz |
| Nennstrom | 1 - 10 A |
| Überlastschutz | 10A Leistungsschutzschalter |
| Betriebstemperatur | 0°C bis 60°C |
| Lagertemperatur | -40°C bis 70°C |
| Kabellänge | 6 Meter (20 ft) |
