Das universelle Adapter-Set ist eine 22-teilige Kollektion von Adaptern, entwickelt zum Programmieren und Auslesen von ECUs (Electronic Control Units). Dieses Set ermöglicht eine direkte Verbindung zwischen einem Programmiergerät, wie K-TAG oder FGTech, und den spezifischen Kontaktpunkten auf der Leiterplatte einer ECU. Die Adapter eignen sich für verschiedene Kommunikationsprotokolle, einschließlich BDM (Background Debug Mode) und JTAG.
Die verschiedenen Adapter in diesem Set sind speziell für eine breite Palette von Prozessorfamilien und ECU-Herstellern entwickelt. Das Set ist zur Verwendung zusammen mit einem BDM-Rahmen bestimmt, was das Löten auf der ECU überflüssig macht. Die Pogo-Pins auf den Adaptern sorgen für eine stabile, temporäre Verbindung mit den BDM- oder JTAG-Anschlüssen. Dies macht das Set ideal für Anwendungen wie Chiptuning, ECU-Reparatur und Datenextraktion für Marken wie Motorola, Infineon, Renesas, Siemens und Toyota.
VORTEILE
HINWEISE
Anwendung und Funktionalität
Dieses Set bietet spezifische Adapter für eine breite Palette von ECU-Typen und Prozessoren und ermöglicht so eine direkte und lötfreie Verbindung mit der ECU.

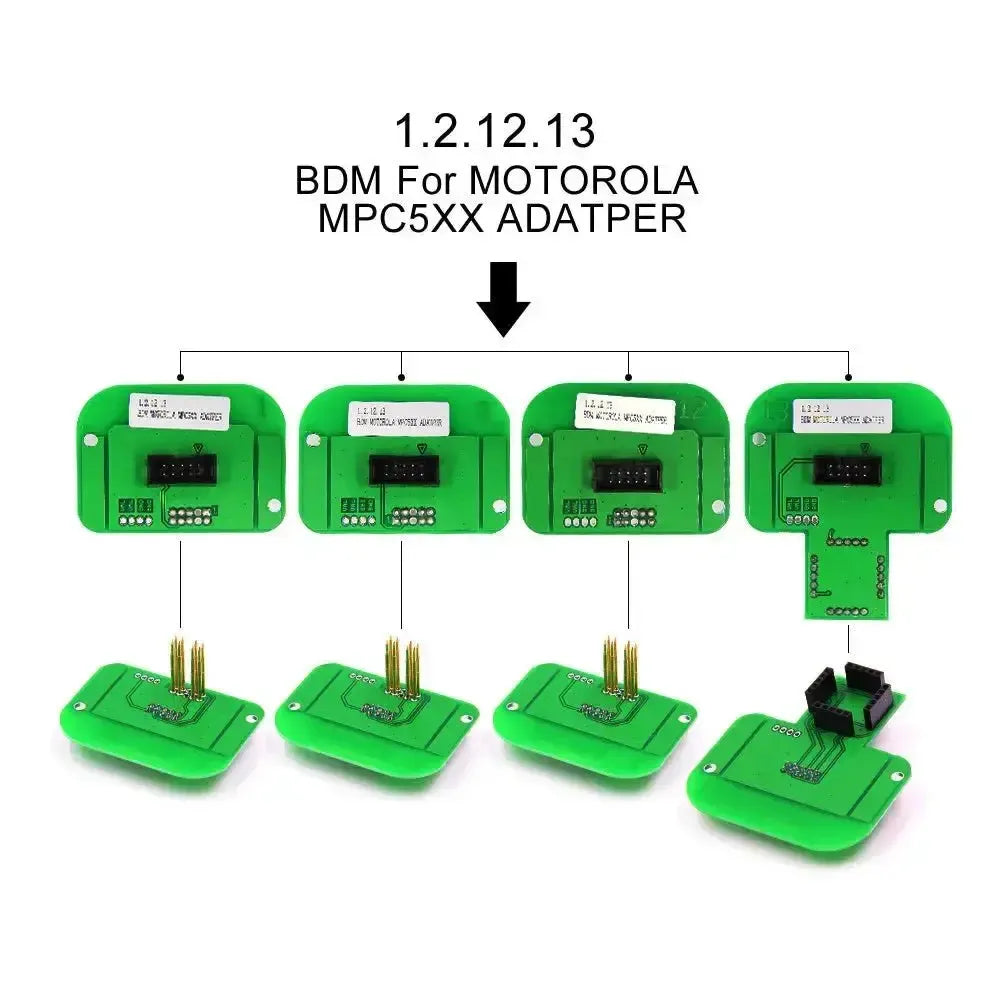

- BDM-Konnektivität: Adapter zum Programmieren von ECUs mit Motorola MPC5xx Prozessoren über die BDM-Schnittstelle.

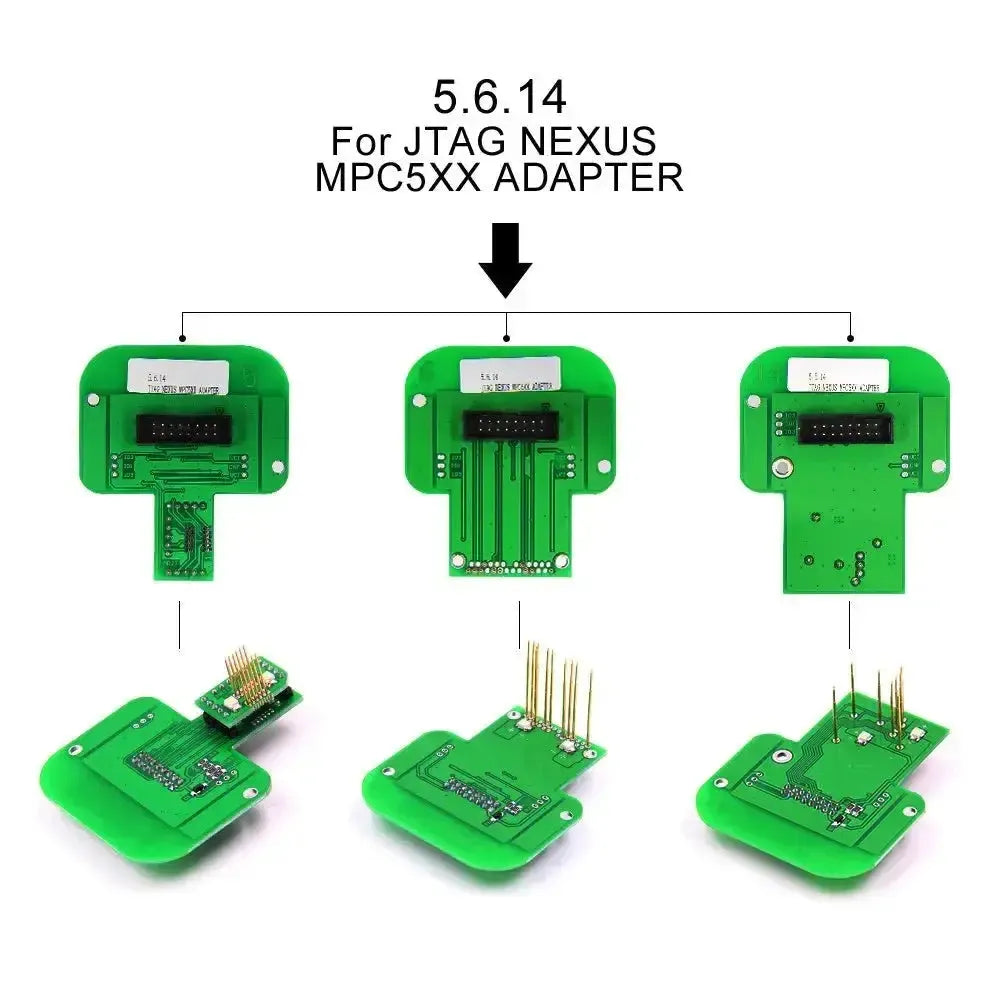

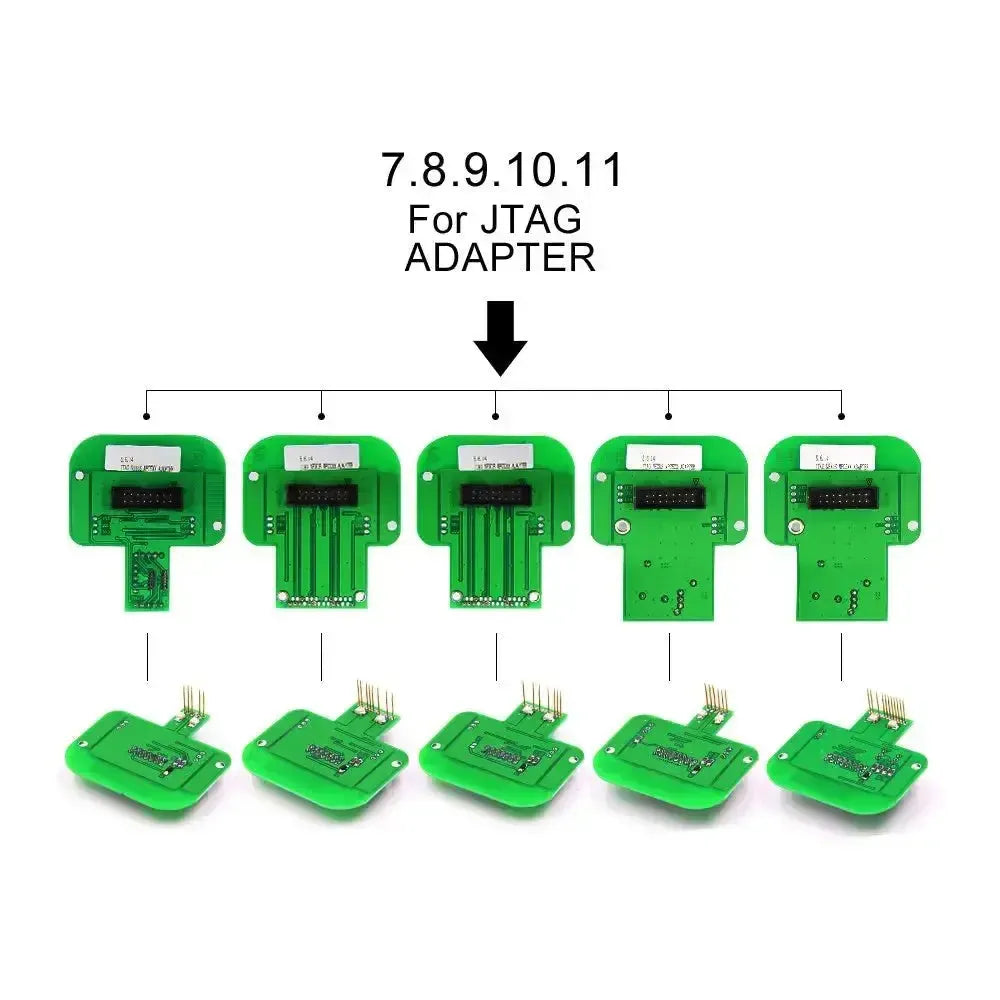

- JTAG-Konnektivität: Einschließlich Adapter für JTAG Nexus MPC5xx und JTAG Renesas Protokolle.
- Tricore und ST-Unterstützung: Enthält Adapter, die mit Infineon Tricore und ST10xx-Steuergeräten kompatibel sind.
- Spezifische Steuergerätunterstützung: Das Set umfasst Adapter für spezifische Steuergeräte wie Siemens PCK 2.1, TRW-Nutzfahrzeug-Steuergeräte (Nexus/MPC5xx) und Steuergeräte von Toyota (NEC76F) und Marelli (Motorola MPC56xx).
- Lötfreie Funktion: Entwickelt für die Verwendung mit einem BDM-Rahmen, wobei die federbelasteten Stifte (Pogo-Pins) direkten Kontakt mit den Kontaktpunkten auf der Steuergeräte-Leiterplatte herstellen.
Lieferumfang

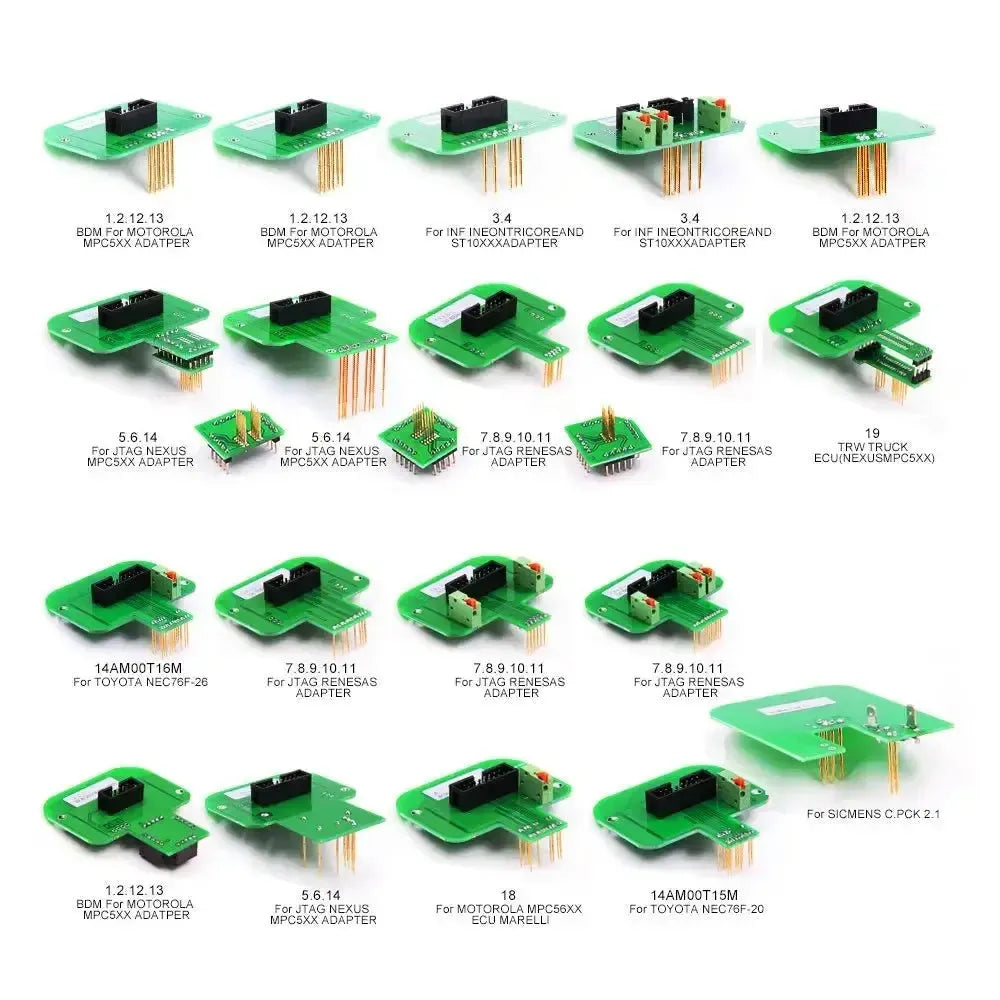

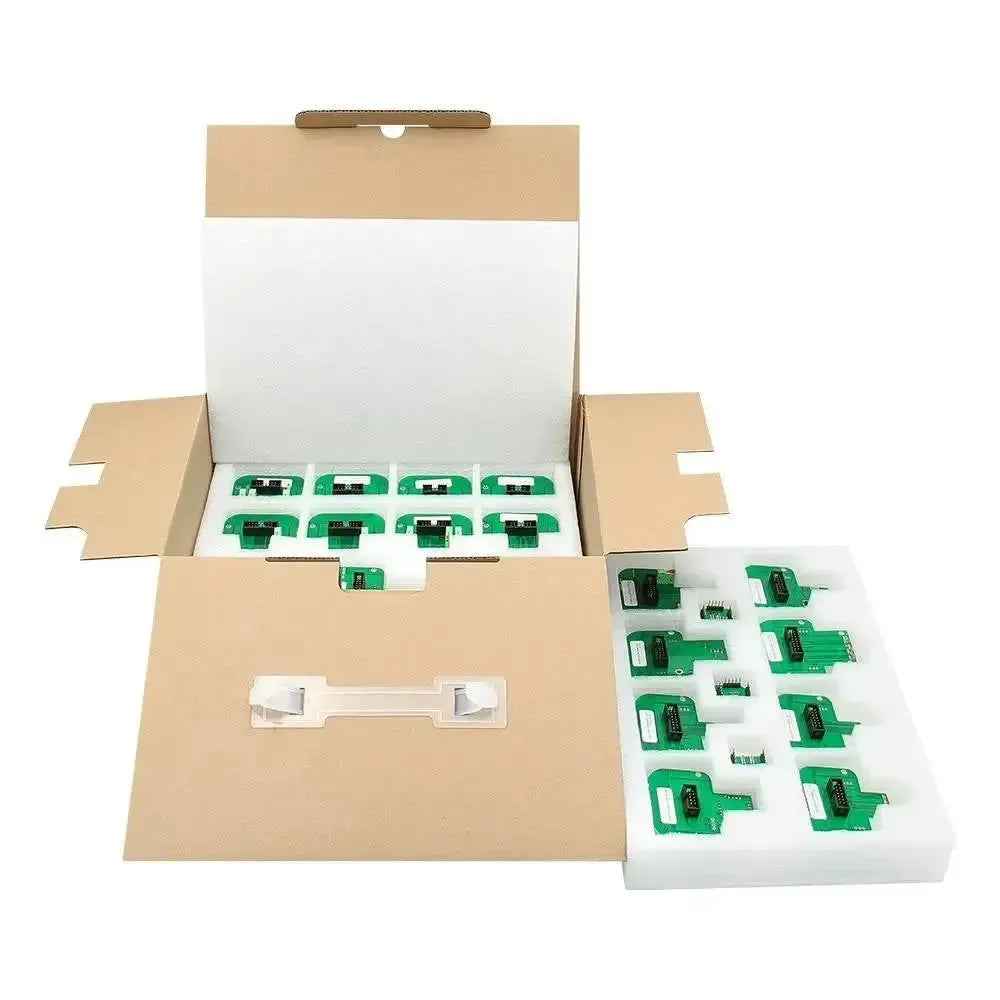

- 22x Universelle Steuergeräte-Programmieradapter (verschiedene Modelle)
Technische Spezifikationen
| Spezifikation | Beschreibung |
|---|---|
| Teileanzahl | 22 |
| Anwendung | Steuergerätprogrammierung, Chiptuning, Datenauslesung |
| Verbindungsprotokoll | BDM, JTAG |
| Kompatible Prozessoren | Infineon Tricore, JTAG Nexus, JTAG Renesas, Motorola MPC5xx, Motorola MPC56xx, ST10xx |
| Material | PCB (Leiterplatte) |
| Programmierer | Kompatibel mit K-TAG, FGTech und gleichwertigen Geräten (separat erhältlich) |
