Der Topdon RLink X3 ist ein fortschrittliches Schnittstellenkabel und eine Kommunikationsmodul, das als physische Brücke zwischen dem Fahrzeug und einem diagnostischen PC-System fungiert. Diese Hardware-Schnittstelle kommuniziert mit dem Fahrzeugnetzwerk über einen standardmäßigen 16-poligen OBD2-Anschluss und wird über eine robuste USB-Verbindung oder eine drahtlose Verbindung mit einem Laptop oder PC verbunden. Die Schnittstelle wurde speziell für tiefgehende Diagnosen, das Codieren von Modulen und die Durchführung komplexer ECU-Programmierungen auf OEM-Niveau entwickelt, wodurch die Notwendigkeit mehrerer markenspezifischer Schnittstellen in der Werkstatt entfällt.
Im Fahrzeugnetzwerk fungiert das Schnittstellenkabel als schneller Datenkonverter, der die Rohsignale aus den Fahrzeugmodulen für die gekoppelte Diagnosesoftware übersetzt. Die Datenübertragung ist für bandbreitenintensive Aufgaben optimiert, mit vollständiger Hardwareunterstützung für aktuelle Kommunikationsprotokolle wie DoIP, CAN FD, J2534, D-PDU und RP1210. Sobald die Verbindung hergestellt ist, leitet das Gerät die Kommunikationsanfragen vom PC nahtlos an das CAN-Netzwerk des Fahrzeugs weiter, sodass Diagnosetechniker Echtzeitparameter überwachen und stabile Software-Updates auf die Steuergeräte schreiben können.
VORTEILE
WICHTIGE HINWEISE
Anwendungen und Funktionen
Die Schnittstelle ist so konzipiert, dass sie als Kommunikationsgateway für eine Vielzahl von Diagnoseprozessen dient, abhängig von der gekoppelten Software.
- Tiefgehende Fahrzeugdiagnose: Liest DTC-Fehlercodes (Diagnostic Trouble Codes) aus allen verfügbaren Steuergeräten und Netzwerken aus und ermöglicht deren korrekte Rücksetzung.
- Live-Daten überwachen: Ermöglicht die Anzeige aktueller Sensorwerte und Modulparameter, die für die Analyse von Kraftstoffsystemen, Emissionen und Datenbusaktivitäten entscheidend sind.
- Aktuatoren ansteuern: Bietet die Möglichkeit, aktive Tests über die Diagnosesoftware durchzuführen, bei denen Komponenten wie Ventile, Relais und Motoren vorübergehend über die Schnittstelle aktiviert werden, um die physikalische Funktion zu prüfen.
Spezielle Funktionen und Möglichkeiten
Dieses Modul bietet spezifische erweiterte Funktionen, die für die moderne Wartung von Fahrzeugen und schweren Nutzfahrzeugen erforderlich sind.
- J2534 Pass-Thru Integration: Ermöglicht dem Benutzer, über ein standardisiertes Protokoll direkt mit Fabrikservern zu kommunizieren. Damit können Steuergeräte mit der offiziellen Fabriksoftware geflasht, neu programmiert und codiert werden.
- DoIP- und CAN FD-Unterstützung: Enthält die notwendige Hardware-Architektur, um mit Breitbandnetzwerken (Diagnostics over Internet Protocol und CAN Flexible Data-Rate) zu kommunizieren, wie sie in Fahrzeugen ab etwa 2020 eingesetzt werden.
- D-PDU / RP1210 Kapazität: Unterstützt Kommunikationsstandards, die häufig für die Diagnose von schweren Nutzfahrzeugen (Heavy Duty) und spezifischen OEM-Paketen wie VAG ODIS verwendet werden.
Kompatible Fahrzeuge
Da diese Schnittstelle als Pass-Thru fungiert, ist die Fahrzeugkompatibilität nahezu universell, vorausgesetzt, sie wird mit der richtigen OEM-Software und einer aktiven Lizenz gekoppelt. Die folgenden Marken haben bewährte Funktionalität mit J2534-Hardware:
Beispiele unterstützter OEM-Umgebungen:
- VAG Gruppe: (Volkswagen, Audi, Seat, Skoda) über ODIS
- Mercedes-Benz: (PKW und leichte Nutzfahrzeuge) über XENTRY Pass Thru EU
- BMW / MINI: (Alle Modelle mit OBD2) über ISTA
- Toyota / Lexus: (Fast alle modernen Baujahre) über Techstream
- Ford / Mazda: (Modelle mit CAN-Bus) über FDRS oder FJDS
- General Motors (GM): (Opel, Chevrolet u.a.) über GDS2
Kompatible Software und Betriebssysteme
Das Modul erzeugt keine Diagnoseschnittstellen selbst, sondern ist vollständig auf Drittanbieter-Software und die Konfiguration der zugehörigen Kommunikations-Treiber angewiesen.
Kompatible Software:
- OEM J2534-Software: VAG ODIS, Mercedes XENTRY, BMW ISTA, GM GDS2, Ford FDRS/FJDS, Honda HDS, Toyota Techstream, Volvo VIDA, Subaru SSM4, JLR SDD.
- Pass-Thru Anwendungen von Drittanbietern: Unterstützt Anwendungen, die speziell gemäß SAE J2534 oder ISO 22900 Standards entwickelt wurden.
Betriebssysteme:
- Windows: Windows 10 und Windows 11 (Hinweis: Bitte beachten Sie stets die spezifischen Windows-Anforderungen der gewählten OEM-Software, da einige Hersteller strenge Kompatibilitätsvorgaben haben).

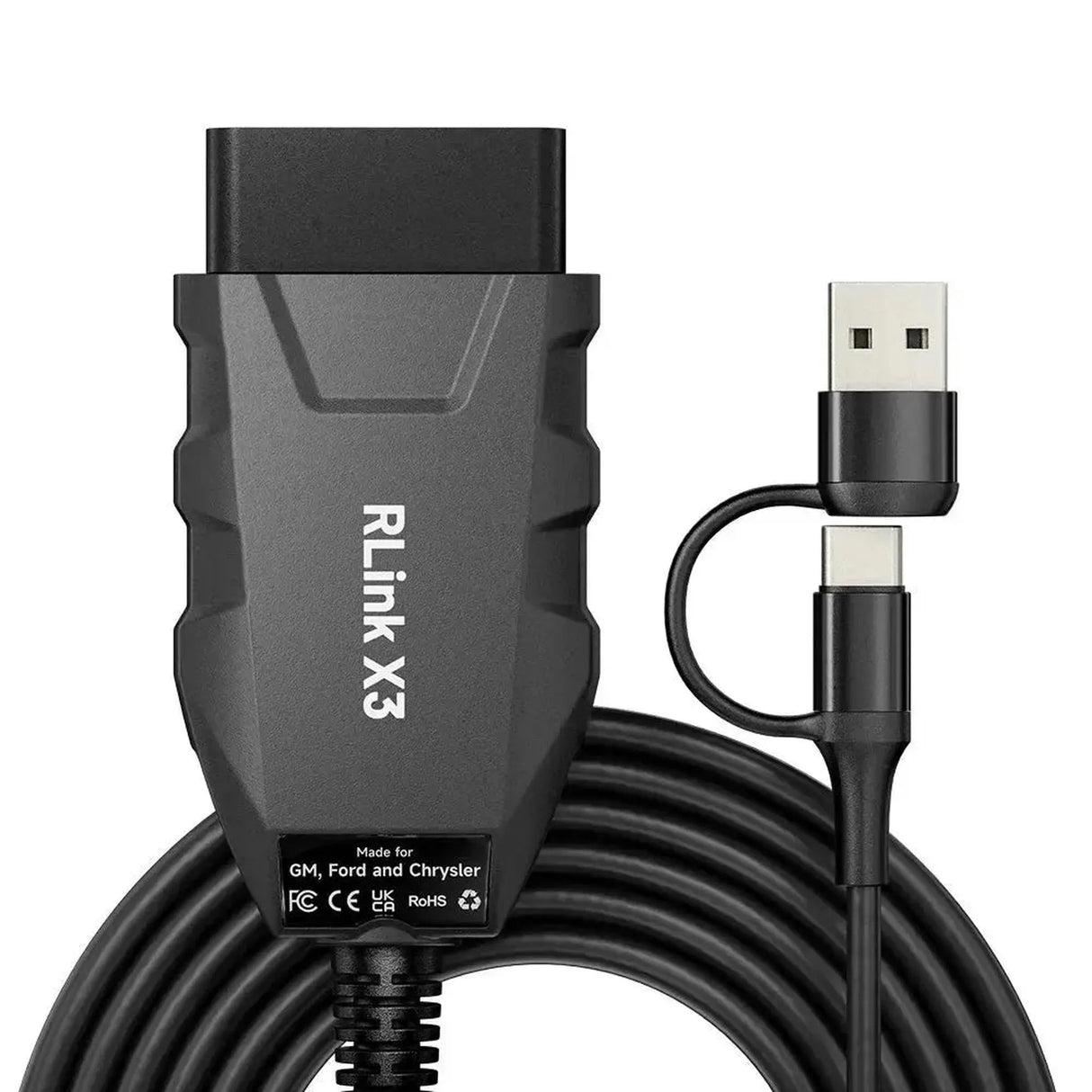

Lieferumfang
- 1x Topdon RLink X3 | Schnittstellenkabel (VCI)
- 1x OBD2-Anschlusskabel
- 1x USB-Verbindungskabel (PC zur Module)
Technische Spezifikationen
| Spezifikation | Beschreibung |
|---|---|
| Produktmarke | Topdon |
| Produktmodell | RLink X3 |
| Produktkategorie | Schnittstellenkabel / VCI (Pass-Thru) |

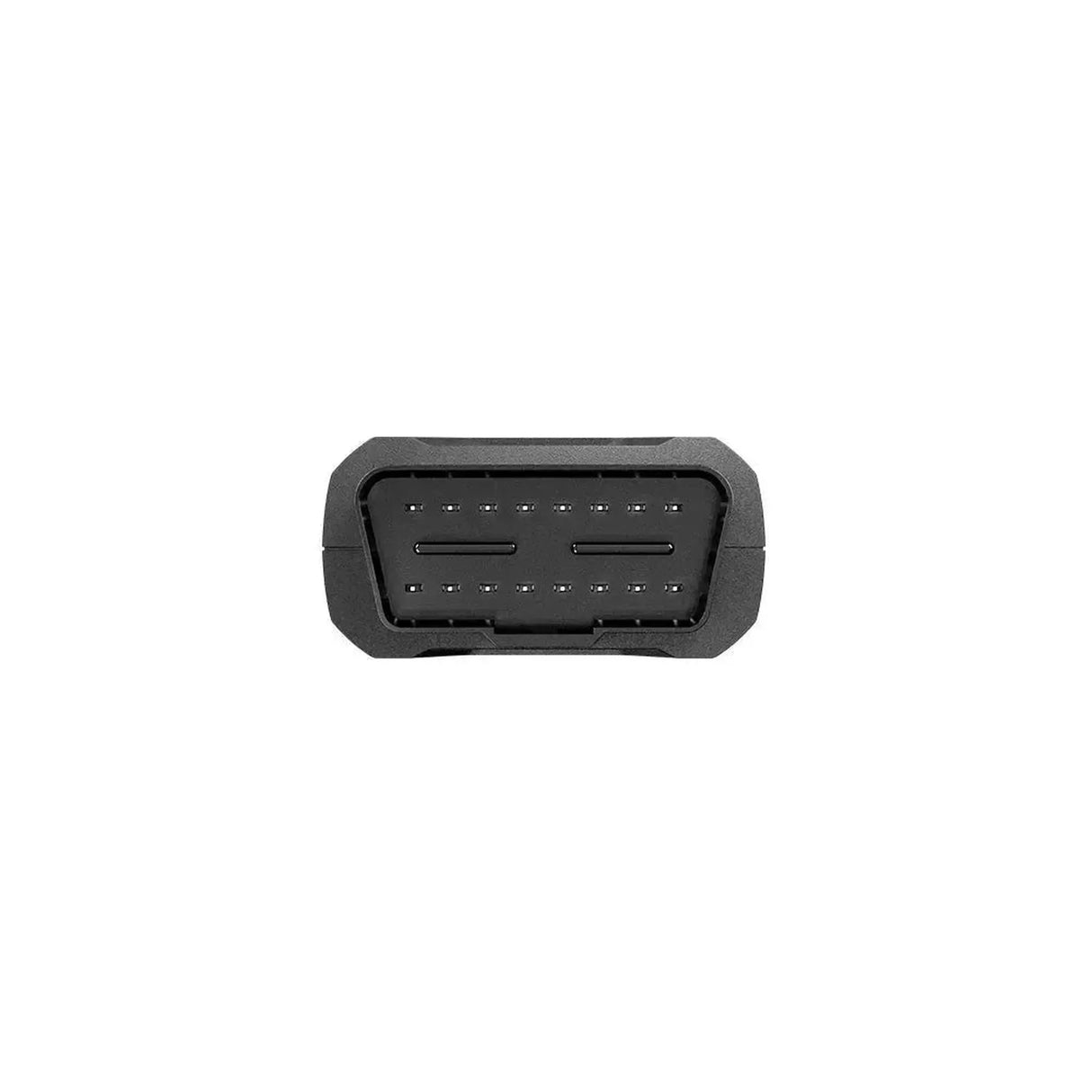

| Fahrzeuganschluss | OBD2 (16-polig) |
| PC/Laptop-Anschluss | USB |
| Unterstützte Standards | J2534-1, J2534-2, D-PDU (ISO 22900), RP1210 |
| Netzwerkprotokolle | DoIP, CAN FD, CAN, UDS, K-Line, L-Line |
| Funktion | Pass-Thru / Gateway-Kommunikation |
| Spannungsbereich | 9V - 36V (geeignet für PKW und LKW) |
