OTOFIX IM2 | Schlüsselprogrammierer | Auto

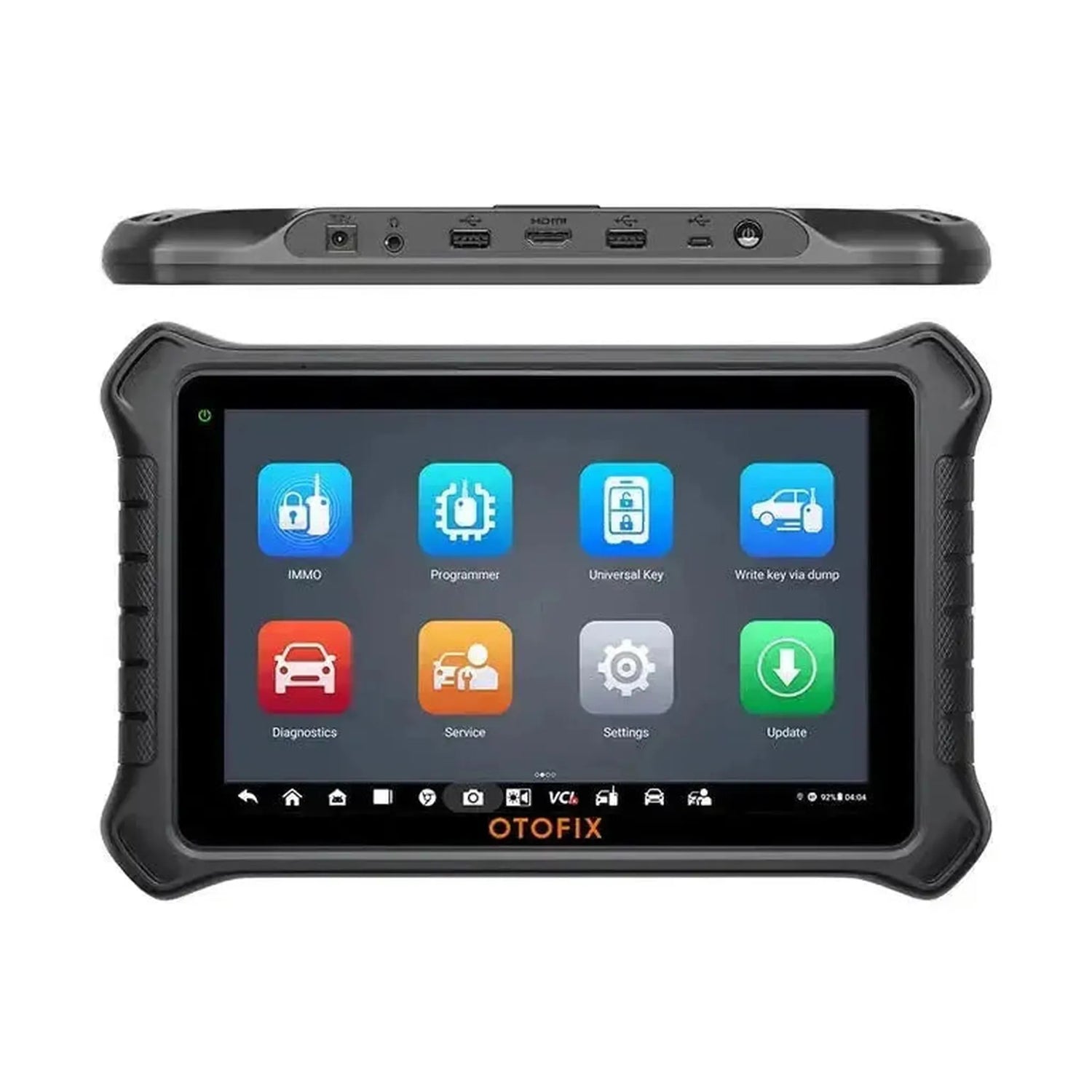

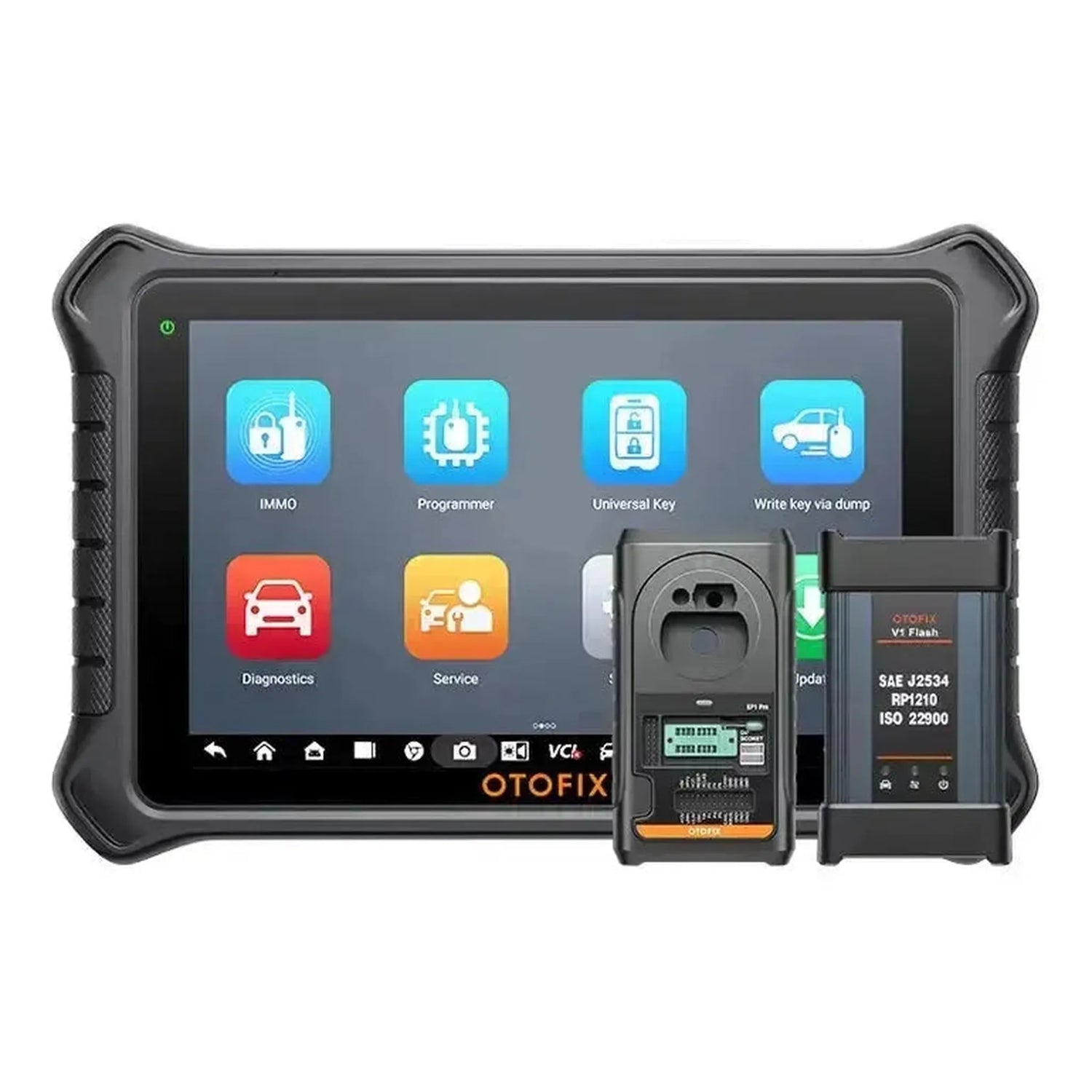

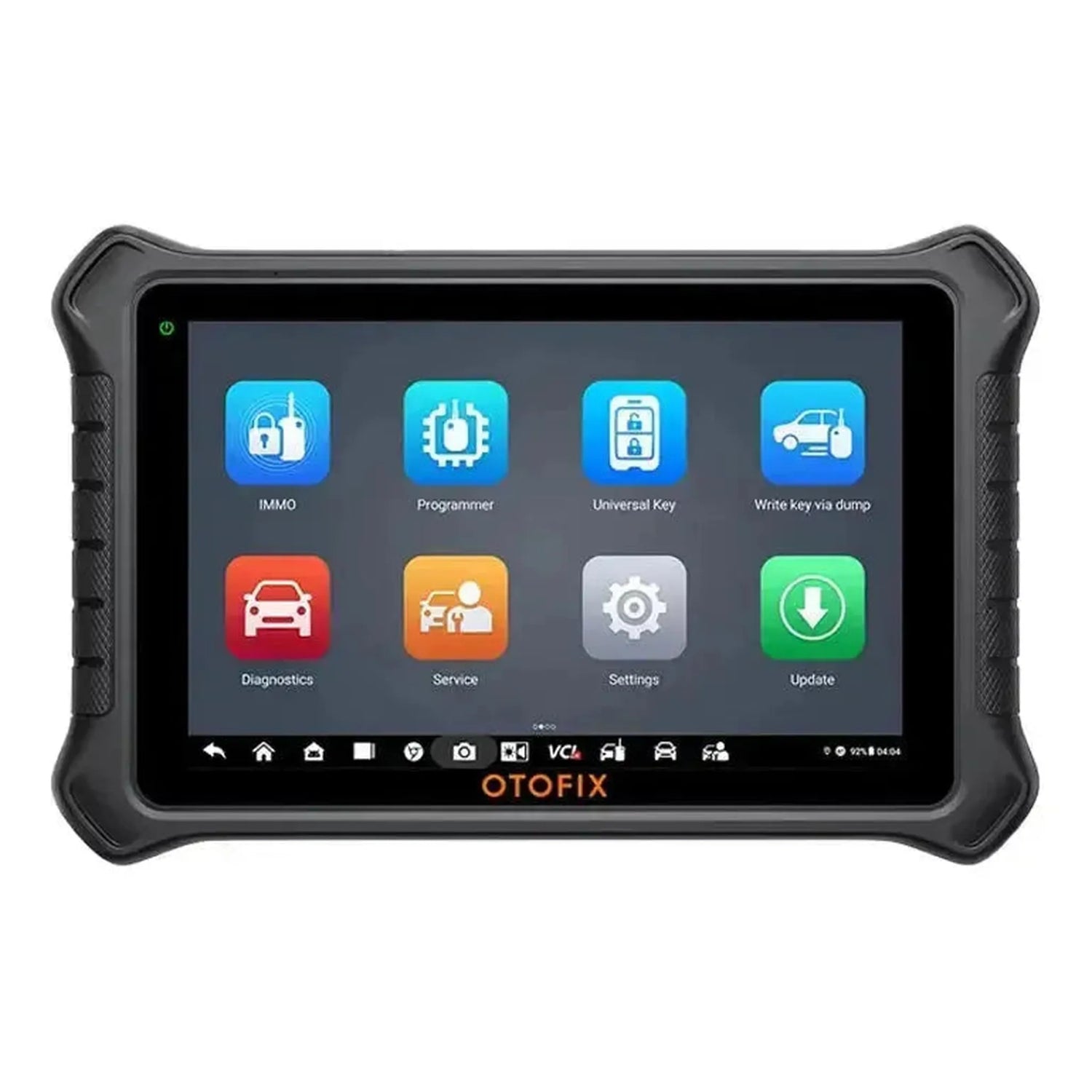

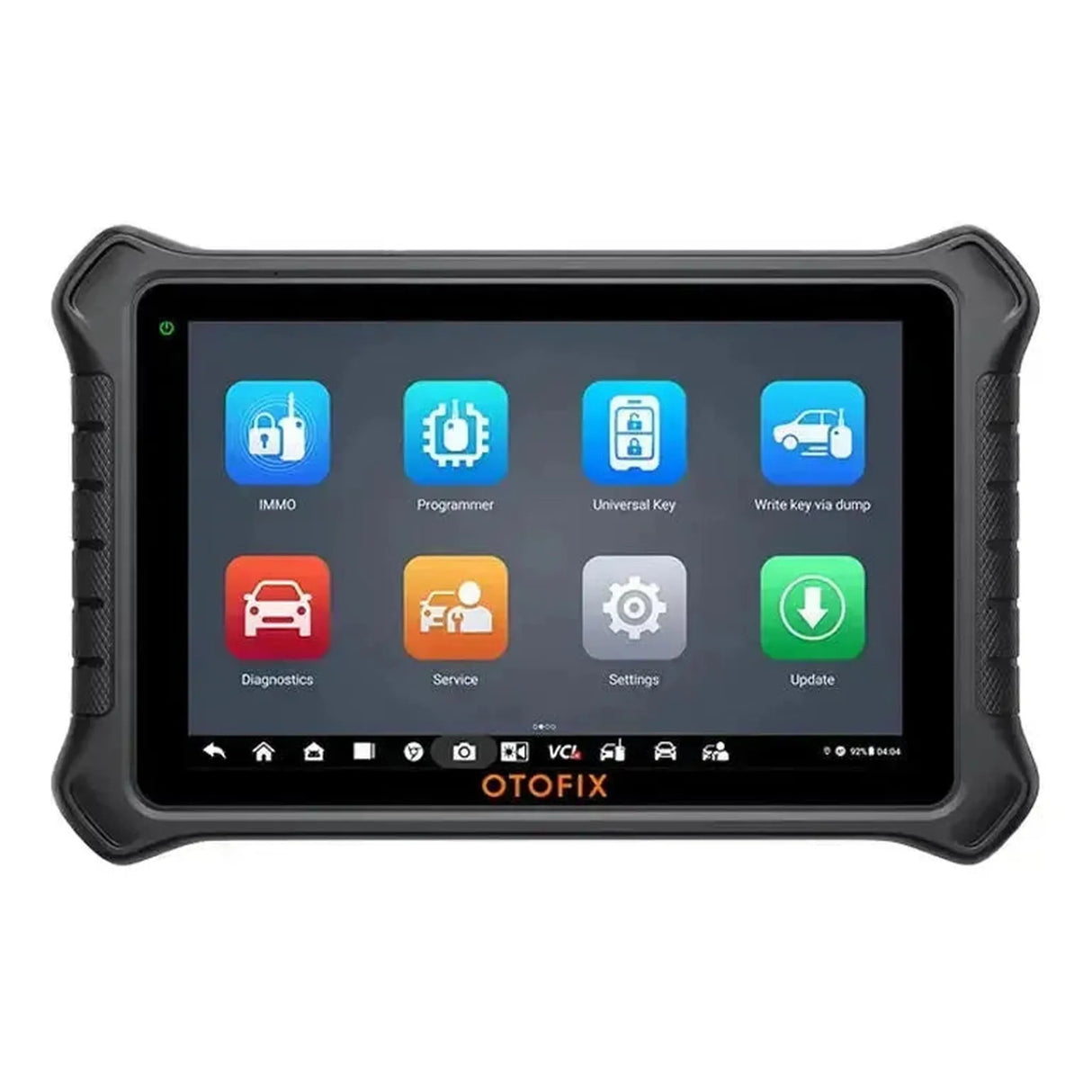

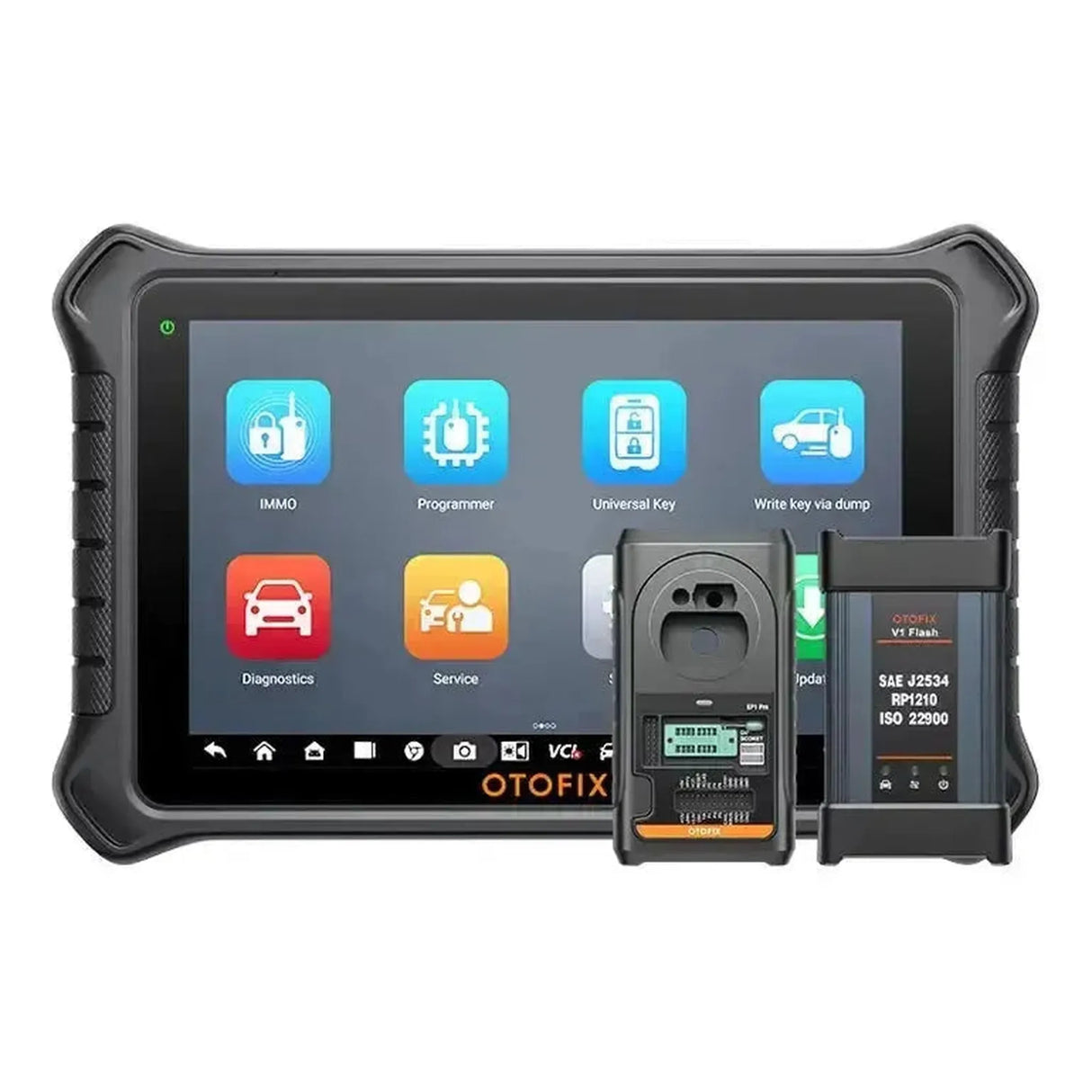

Der OTOFIX IM2 ist ein Auslesegerät, das auf Schlüssel- und Wegfahrsperrenfunktionen ausgerichtet ist. Das System kombiniert fortschrittliche IMMO- und Schlüsselprogrammierung mit Diagnosefunktionen sowie Service- und Wartungsfunktionen für eine Vielzahl von Fahrzeugmarken. Die Hardware umfasst ein 10,1-Zoll-Tablet mit Android 10, den XP1 Pro Schlüssel- und Chipprogrammierer und den V1 Flash J2534 VCI. Beim Kauf ist eine Softwarelizenz für 2 Jahre enthalten.

Neben den Kernfunktionen für Schlüsselverwaltung bietet der OTOFIX IM2 die Möglichkeit zur ECU-Codierung und -Programmierung. Das Gerät kann mit optionalen Modulen wie dem GBOX3 für Mercedes-Benz und BMW, dem APB112 Smart Key Emulator und dem IMKPA-Adapterkit für spezifische Programmieraufgaben erweitert werden. Der V1 Flash VCI unterstützt die J2534- und DoIP-Protokolle, was die Kommunikation mit aktuellen Fahrzeugmodellen ermöglicht.

---

Diagnosefunktionen:

Der OTOFIX IM2 führt vollständige Systemdiagnosen an allen vorhandenen Fahrzeugmodulen durch. Die Funktionalität umfasst das Auslesen und Löschen von Fehlercodes, die Anzeige von Live-Daten und die Steuerung von Aktuatoren.

• Fehlercodes lesen und löschen: Liest und löscht Fehlercodes (DTCs) aller verfügbaren Systeme wie Motor, Getriebe, ABS und Airbags.
• Aktuatorsteuerung: Führt bidirektionale Tests durch, um Komponenten wie Relais, Injektoren und Lüfter anzusteuern und die Funktionalität zu überprüfen.
• Live-Daten: Zeigt Echtzeitdaten von Sensoren und Modulen in Text-, Grafik- und Messanzeigenformat an.

---

Schlüssel- und EEPROM-Funktionen:

Der OTOFIX IM2 ist mit dem XP1 Pro Programmer für umfangreiche Schlüssel- und chipbezogene Aufgaben ausgestattet. Die Verfügbarkeit der Funktionen kann je nach Fahrzeugmarke und -modell variieren.

Schlüsselfunktionen:

• Schlüssel anlernen: Fügt neue Schlüssel hinzu, auch bei Verlust aller Schlüssel (All Keys Lost).
• Schlüssel generieren: Generiert universelle Schlüssel für verschiedene Fahrzeugmarken.
• IMMO ECU Reset/Anpassung: Setzt das Startunterbrechermodul zurück, passt es an oder ersetzt es.
• IMMO-Daten-Backup/Wiederherstellung: Erstellt ein Backup der Startunterbrecherdaten und stellt diese wieder her.
• PIN/CS lesen: Liest den PIN-Code (PIN) oder Component Security (CS) Daten, auch bei Verlust aller Schlüssel.
• Remote Learning: Lernt die Fernbedienung des Schlüssels ein.

EEPROM-Funktionen:

• EEPROM- und MCU-Daten lesen/schreiben: Liest und schreibt Daten von EEPROM- und MCU-Chips ohne Entlöten.
• Motorsteuergerät (ECU) lesen/schreiben: Klont oder ersetzt das Motorsteuergerät.
• Startunterbrecherdaten lesen/schreiben: Liest und schreibt Daten des Startunterbrechers.

---

Service- und Wartungsfunktionen:

Der OTOFIX IM2 unterstützt mehr als 40 Service- und Wartungsfunktionen. Die Verfügbarkeit spezifischer Funktionen kann je nach Fahrzeugmarke, Modell und Baujahr variieren.

Motor und Antriebsstrang:

• Injektoren codieren: Registriert neue Injektoren im Motorsteuergerät (ECU) nach Austausch für eine korrekte Kraftstoffeinspritzung.
• Drosselklappe anlernen: Setzt den Drosselklappenaktuator auf die Standardeinstellungen zurück, notwendig nach Reinigung oder Austausch.
• Getriebeanpassung: Passt die Schaltpunkte des Automatikgetriebes für ein geschmeidigeres Fahrverhalten an.
• Kurbelwellenpositionssensor anlernen (TEC): Lernt die Toleranzen des Kurbelwellenpositionssensors ein, um Fehlzündungen genau zu erkennen.
• Variable Geometrie Turbo (VGT) anlernen: Kalibriert den Aktuator des Turbos mit variabler Geometrie.
• Nockenwelle anlernen: Synchronisiert die Position der Nockenwelle mit dem Steuergerät (ECU).
• Kupplung anlernen: Passt den Kupplungsaktuator nach Austausch oder Wartung an.
• Start/Stopp-System: Konfiguriert und deaktiviert das automatische Start/Stopp-System.
• Relative Kompressionstest: Führt einen Kompressionstest über den Anlasser durch, um den mechanischen Zustand des Motors zu überprüfen.
• Zylinderabschaltung: Testet die Funktionalität der Zylinderabschaltung.
• Elektronische Wasserpumpe starten: Aktiviert die elektronische Wasserpumpe, z. B. zum Entlüften des Kühlsystems.
• Luft-/Kraftstoffverhältnis anpassen: Setzt die adaptiven Werte für das Luft-Kraftstoff-Verhältnis zurück.

Bremsen:

• Elektronische Parkbremse (EPB) Service: Versetzt die elektronische Parkbremse in den Servicemodus zum Austausch der Bremsbeläge und kalibriert sie nach dem Einbau.
• Bremsen entlüften (ABS): Führt eine automatisierte Entlüftungsprozedur für das ABS-System durch, um Luft aus den Bremsleitungen zu entfernen.

Abgassysteme:

• Dieselpartikelfilter-Regeneration (DPF): Erzwingt die Regeneration des DPF, um angesammelten Ruß zu verbrennen und Verstopfungen zu beheben.
• AdBlue/SCR-System zurücksetzen: Setzt das Selective Catalytic Reduction (SCR) System nach dem Nachfüllen von AdBlue oder nach Wartung zurück.
• EGR anlernen: Lernt das Exhaust Gas Recirculation (EGR) Ventil nach Reinigung oder Austausch neu ein.

Lenkung und Fahrwerk:

• Lenkwinkelsensor initialisieren (SAS): Kalibriert den Lenkwinkelsensor, was nach einer Achsvermessung oder dem Austausch von Lenkungskomponenten erforderlich ist.
• Luftfederung kalibrieren: Stellt die Fahrhöhe der Luftfederung ein und kalibriert die Niveausensoren.

Karosserie und Elektronik:

• Ölservice zurücksetzen: Setzt die Service-Intervallanzeige nach einem Ölwechsel zurück.
• Batteriemanagementsystem (BMS) registrieren: Registriert eine neue Batterie im BMS, um die Lebensdauer zu optimieren und Fehlermeldungen zu vermeiden.
• Reifendruckkontrollsystem (TPMS) Service: Liest und programmiert TPMS-Sensoren und setzt das System nach einem Reifenwechsel zurück.
• FRM (Fußraum-Modul) zurücksetzen: Stellt das Fußraum-Modul (bekannt bei BMW/Mini) nach Kurzschluss oder Störungen wieder her.
• Scheinwerfer einstellen: Führt die Grundeinstellung für adaptive Scheinwerfer durch.
• Schiebedach initialisieren: Kalibriert die Grundeinstellungen und Endpositionen des Schiebedachs.
• Sitze kalibrieren: Stellt die Speicherpositionen elektrisch verstellbarer Sitze ein.
• Regen-/Lichtsensor initialisieren: Kalibriert die Empfindlichkeit und Funktion des Regen- und Lichtsensors.
• Reifengröße anpassen: Korrigiert den Tachometer und andere Systeme nach dem Montieren einer anderen Reifengröße.
• Kilometerstand anpassen: Korrigiert den Kilometerstand im Kombiinstrument nach einem Austausch.
• Transportmodus deaktivieren: Schaltet den Transportmodus aus, der die Funktionalität des Fahrzeugs während des Transports einschränkt.
• Sprache ändern: Passt die Anzeigesprache des Kombiinstruments und Infotainmentsystems an.

Sicherheitssysteme:

• Airbag (SRS) zurücksetzen: Setzt das Airbagmodul zurück und löscht Crashdaten nach einem Unfall (sofern unterstützt).
• Adaptive Cruise Control (ACC) kalibrieren: Kalibriert den Radarsensor des ACC-Systems.

Hybrid- und Elektro:

• Hochspannungsbatterie-Diagnose: Überprüft den Zustand und die Leistung der Hochspannungsbatterie.
• Hochspannungssystem deaktivieren/aktivieren: Schaltet das Hochspannungssystem sicher für Wartungsarbeiten aus und aktiviert es anschließend wieder.

Weitere Funktionen:

• VIN (Fahrzeug-Identifikationsnummer) verwalten: Liest, schreibt oder ändert die VIN in verschiedenen Modulen.
• Geschwindigkeitsbegrenzung: Legt eine maximale Geschwindigkeitsgrenze fest oder passt diese an.

---

Spezielle Funktionen und Möglichkeiten:

Der OTOFIX IM2 bietet verschiedene fortgeschrittene Funktionen für Codierung, Programmierung und Fernunterstützung.

Codierungen und Programmierung:

• Geführte Funktionen: Bietet schrittweise Anleitungen für komplexe Verfahren bei VAG- und BMW-Fahrzeugen.
• Offline-Programmierung: Programmiert Module ohne Verbindung zu den Servern des Herstellers.
• Online-Codierung: Führt Online-Codierungen für Module nach dem Austausch durch.

Cloud- und Berichtsfunktionen:

• Diagnoseberichte: Erstellt, speichert und teilt Diagnoseberichte über die Cloud.
• Remote Expert: Bietet die Möglichkeit, aus der Ferne Unterstützung von einem externen Techniker zu erhalten.

---

Optionale Erweiterungsmodule:

Die Funktionalität des OTOFIX IM2 kann mit verschiedenen optionalen Modulen erweitert werden. Diese Erweiterungen hängen von der spezifischen Anwendung und der Fahrzeugmarke ab.

Hardwaremodule und Zubehör:

• APB112 Smart Key Emulator: Ein Modul zur Identifizierung von Problemen mit der Spule, zum Dekodieren von Fahrzeugschlüsselchipdaten und zur Emulation des Fahrzeugschlüsselchips. Es unterstützt unter anderem die Datenerfassung für 46- und 4D-Chips, die Passwortberechnung für 46 Smart Keys und die Emulation verschiedener Toyota Smart Keys.
• GBOX3 Key Programming Adapter: Ein Adapter zum Programmieren von Schlüsseln für Mercedes-Benz und BMW. Funktionen umfassen das Programmieren von Mercedes-Benz DAS3 CAN EIS/EXS bei Verlust aller Schlüssel (AKL) sowie das Lesen und Schreiben der ISN von BMW DME/DDE im Bootmodus.
• IMKPA Key Programming Adapter Kit: Ein Set mit 12 Adaptern für fortgeschrittene Schlüsselprogrammieraufgaben. Das Kit unterstützt Funktionen wie das Lesen, Schreiben und Löschen der Mercedes-Benz ESL, das Anlernen von BMW EWS3-Schlüsseln und das Entsperren von Schlüsseln für VAG-, BMW- und Mercedes-Benz-Fahrzeuge.

---

Unterstützte Fahrzeugmarken:

Das OTOFIX IM2 unterstützt eine breite Palette von Fahrzeugmarken für verschiedene Schlüsselprogrammieraufgaben. Die Abdeckung ist in verschiedene Regionen unterteilt.

• Europäisch: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Cupra, Dacia, DS Automobiles, Ferrari, Fiat, Iveco, Jaguar, Lamborghini, Lancia, Land Rover, MAN, Maserati, Maybach, Mercedes-Benz, Mercedes-Benz LD, MINI, Opel, Peugeot, Porsche, Renault, Rolls-Royce, Saab, Seat, Skoda, Smart, Vauxhall, Volkswagen, Volkswagen CV, Volvo
• Asiatisch: Acura, Daewoo, Daihatsu, Fuso, Genesis, Hino, Honda, Hyundai, Hyundai CV, Infiniti, Isuzu, Kia, Lexus, Mahindra, Mazda, Mitsubishi, Nissan, Perodua, Proton, Renault Samsung, Scion, SsangYong, Subaru, Suzuki, Tata, Toyota, UD Trucks
• Amerikanisch: Chevrolet, Chrysler, Dodge, Ford, General Motors, Jeep

---

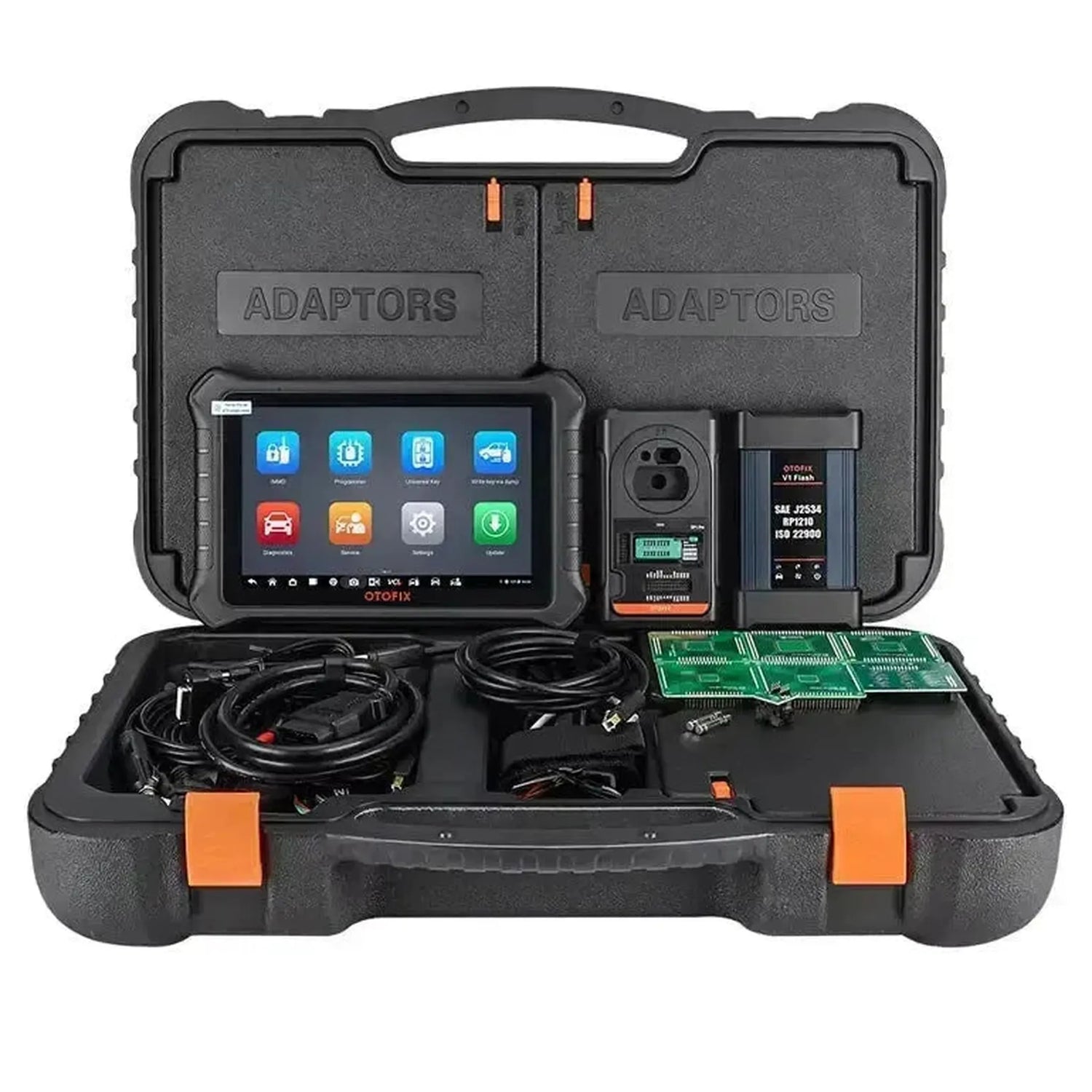

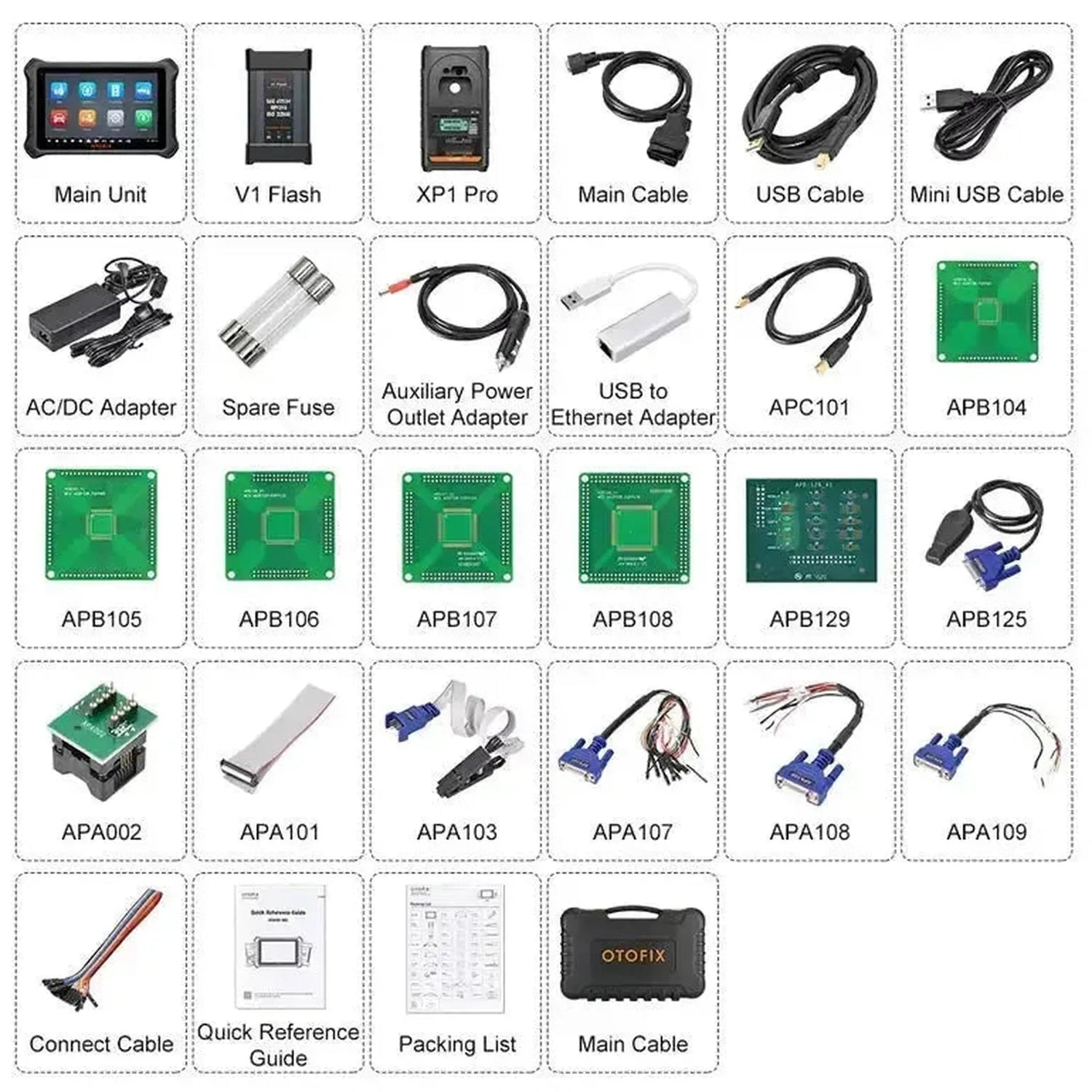

Lieferumfang:

• 1x OTOFIX IM2 Tablet
• 1x XP1 Pro Schlüssel- und Chipprogrammierer
• 1x V1 Flash (J2534 VCI)
• 1x AC/DC-Stromadapter
• 1x Hauptkabel
• 1x Hilfsstromadapter (Zigarettenanzünder)
• 1x Mini-USB-Kabel
• 1x USB-Kabel
• 1x USB-zu-Ethernet-Adapter
• 1x Verbindungskabel
• 1x APA002 (EEPROM-Anschluss)
• 1x APA101 (Signalkabel)
• 1x APA103 (EEPROM-Klemme)
• 1x APA107 (ECU-Kabel)
• 1x APA108 (MCU-Kabel)
• 1x APA109 (MC9S12-Kabel)
• 1x APB104 (MCU_FQFP64) Adapter
• 1x APB105 (MCU_FQFP80) Adapter
• 1x APB106 (MCU_FQFP112) Adapter
• 1x APB107 (MCU_FQFP144) Adapter
• 1x APB108 (MCU_FQFP176) Adapter
• 1x APB125 (Mercedes-Infrarotsammler)
• 1x APB129 (EEPROM-Adapter)
• 1x APC101 (USB-Kabel)
• 2x Ersatzsicherung
• 1x Lieferumfangliste
• 1x Schnellstartanleitung
• 1x Lieferumfangkoffer

---

Lizenzinformationen:

• Inklusive 2 Jahre Updates: Beim Kauf ist eine Software-Update-Lizenz für 24 Monate enthalten.

Nach Ablauf der Lizenzdauer bleiben die Grundfunktionen des Geräts aktiv. Der Zugang zu Online-Funktionen, Software-Updates und neuen Fahrzeugdaten entfällt. Die Verlängerung der Lizenz ist optional.

---

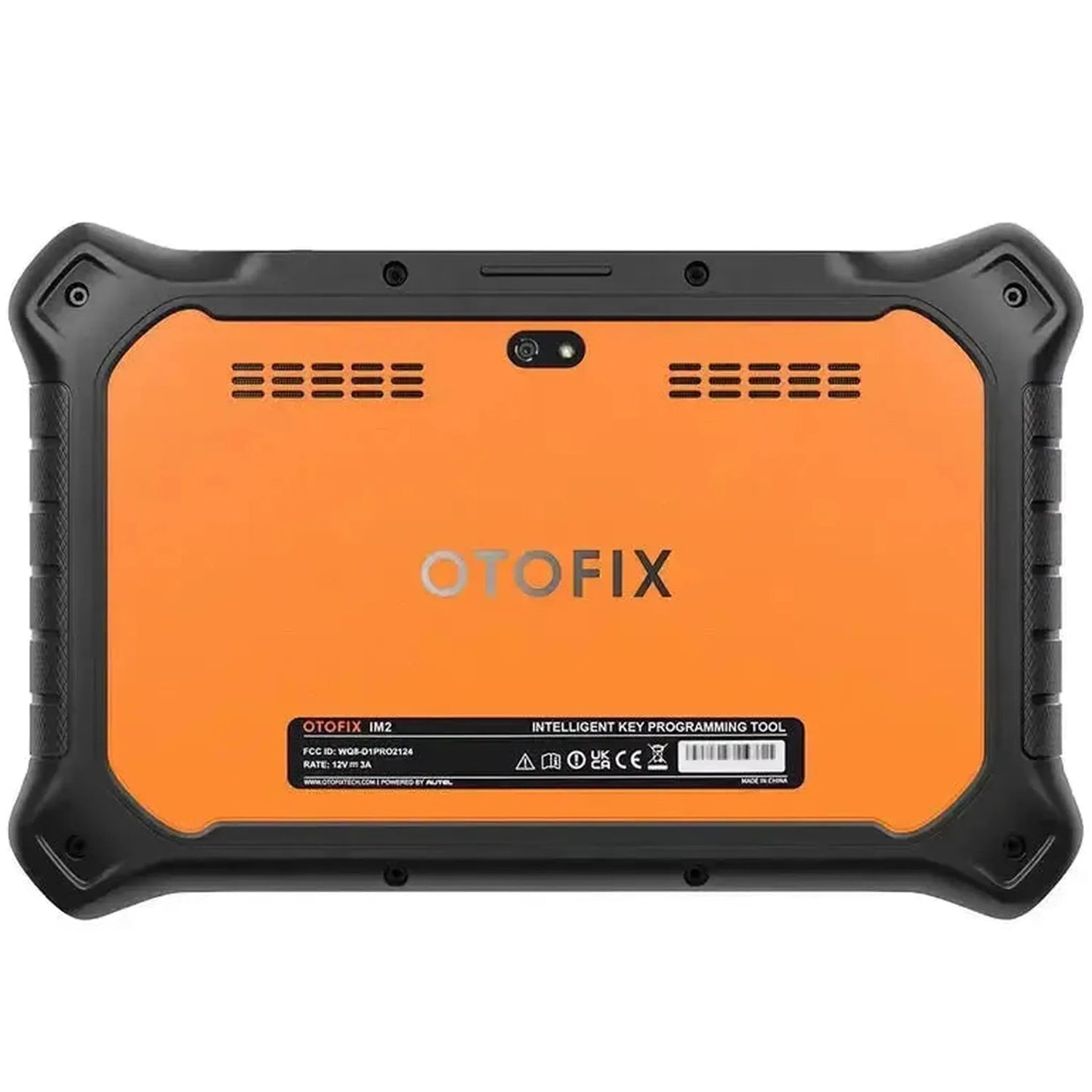

Technische Spezifikationen:

Spezifikation	Beschreibung
Produktmarke	OTOFIX
Produktmodell	IM2
Betriebssystem	Android 10.0
Bildschirmgröße	10,1 Zoll
Bildschirmauflösung	1920x1200 Pixel
Prozessor	Qualcomm SDM660 Octa-Core
RAM-Speicher	4 GB
Speicher	128 GB
Konnektivität	Wi-Fi (802.11 a/b/g/n/ac), USB 2.0 (Typ A + Typ C), Bluetooth 5.0 + BR/EDR
Kamera	16 Megapixel (Rückseite) mit Blitz
Batterie	18000 mAh Lithium-Polymer
