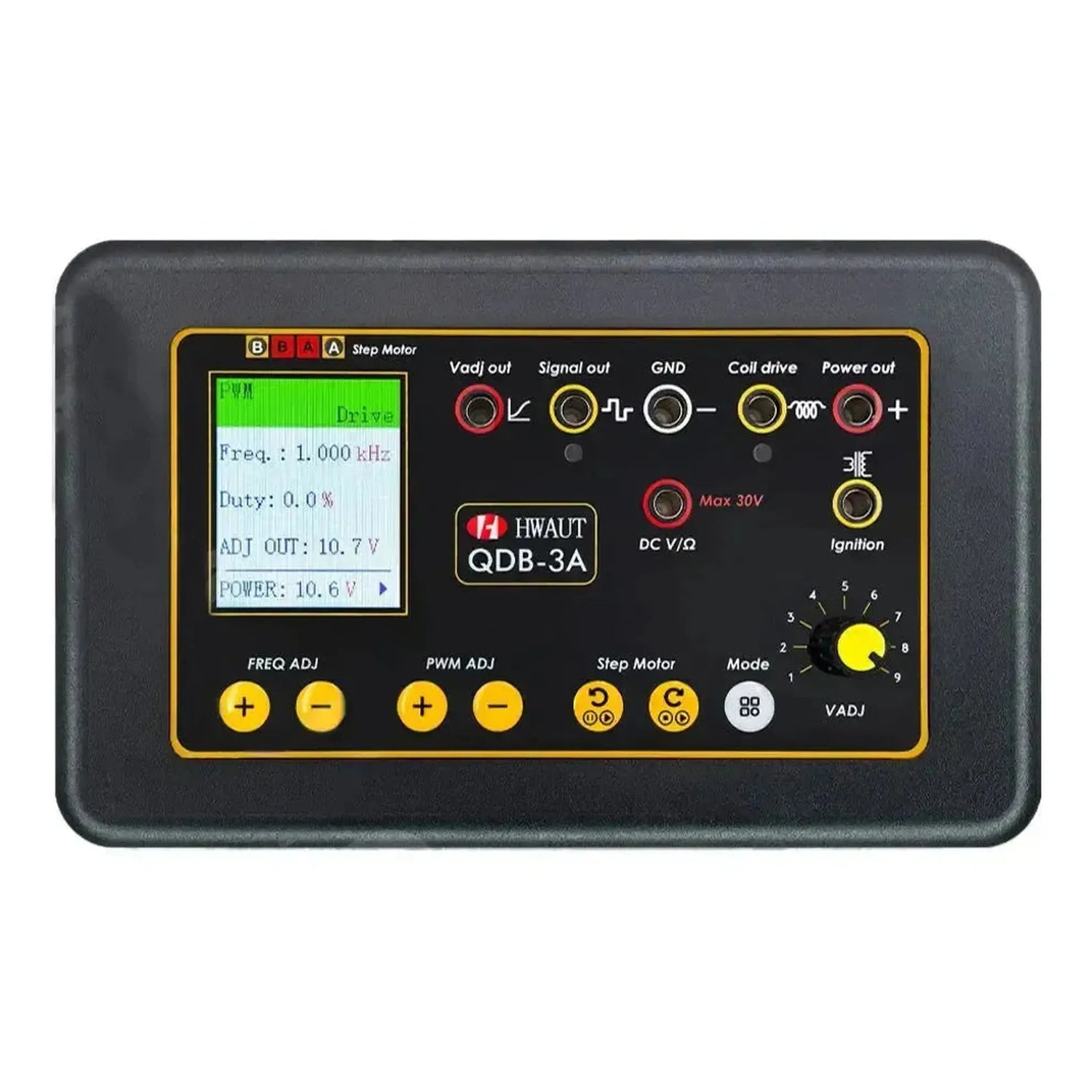

Der HWAUT QDB-3A ist ein Stellgliedtester, der zur Diagnose und Steuerung verschiedener Bauteile in Fahrzeugsystemen entwickelt wurde. Das Gerät vereint mehrere Funktionen, darunter die Erzeugung von PWM-Signalen, die Steuerung von Schrittmotoren sowie die Messung von Spannung und Widerstand. Der Tester ist mit einem TFT-Farbdisplay ausgestattet, auf dem Messwerte und Einstellungen klar dargestellt werden, was die Analyse der Bauteile unterstützt.
Dank der eingebauten Funktionen kann der QDB-3A verschiedene Stellglieder direkt ansteuern, wie Magnetventile, Einspritzdüsen und Leerlaufregler. Der Tester verfügt über einen regelbaren Ausgangsspannung und kann Signale für Sensoren wie Druck- und Durchflusssensoren simulieren. Dadurch ist es möglich, Bauteile unabhängig vom Fahrzeugsystem zu prüfen und die Funktion zu kontrollieren, ohne mehrere einzelne Prüfgeräte zu benötigen.
Anwendung und Funktionalität:
Der QDB-3A ist für das Prüfen und Diagnostizieren eines breiten Spektrums an Fahrzeugbauteilen durch direkte Steuerung und Signalsimulation ausgelegt.
- PWM-Steuerung (2-adrig): Prüfung von Bauteilen wie Magnetventilen und Magnetspulen-Einspritzdüsen.
- Steuerung von Schrittmotoren: Geeignet zur Ansteuerung von Leerlaufreglern, Motoren in Instrumententafeln und Schrittmotoren von Harnstoffpumpen.
- Erzeugung von PWM-Signalen (3-adrig): Simulation von Signalen zur Steuerung von 3-adrigen Harnstoffpumpmotoren, 3-adrigen Zündspulen und elektronischen Lüftern.
- Simulation von Sensorsignalen: Erzeugt Signale für Bauteile wie Klimaanlagen-Drucksensoren, Schienen-Drucksensoren und Durchflusssensoren.
- Steuerung von Zündspulen: Direkte Ansteuerung und Kontrolle von Zündspulen.
- Multimeterfunktion: Führt Messungen von Gleichspannung (bis 30V) und Widerstand (bis 1MΩ) durch.
- Regelbarer Ausgangsspannung: Liefert eine einstellbare Ausgangsspannung von 1,25V bis 14,5V zur Versorgung von Bauteilen.
Lieferumfang:
- 1x HWAUT QDB-3A Stellgliedtester
- 1x Satz Prüfkabel
- 1x Netzadapter
- 1x Bedienungsanleitung
Technische Daten:
| Spezifikation | Beschreibung |
|---|---|
| Marke | HWAUT |
| Modell | QDB-3A |
| Bildschirm | TFT-Farbdisplay |
| Stromeingang | Gleichstrom 9-26V / 100W |
| Stromausgang | Max. 2,5A (Spannung entspricht Eingangsspannung) |
| Regelbarer Ausgangsspannung | 1,25V - 14,5V (max. 1,5A) |
| Multimeter (DMM) | Gleichspannung: 0-30V | Widerstand: 0-1MΩ |
| PWM-Signalausgang | Frequenz: 1-100KHz | Tastverhältnis: 0-100% | VPP: 1,25-14,5V |
| PWM-Steuerung | Frequenz: 1-100KHz | Tastverhältnis: 0-100% | Strom: max. 3A |
| Schrittmotorsteuerung | Max. 1,5A |
| Betriebstemperatur | 0°C bis 55°C |
