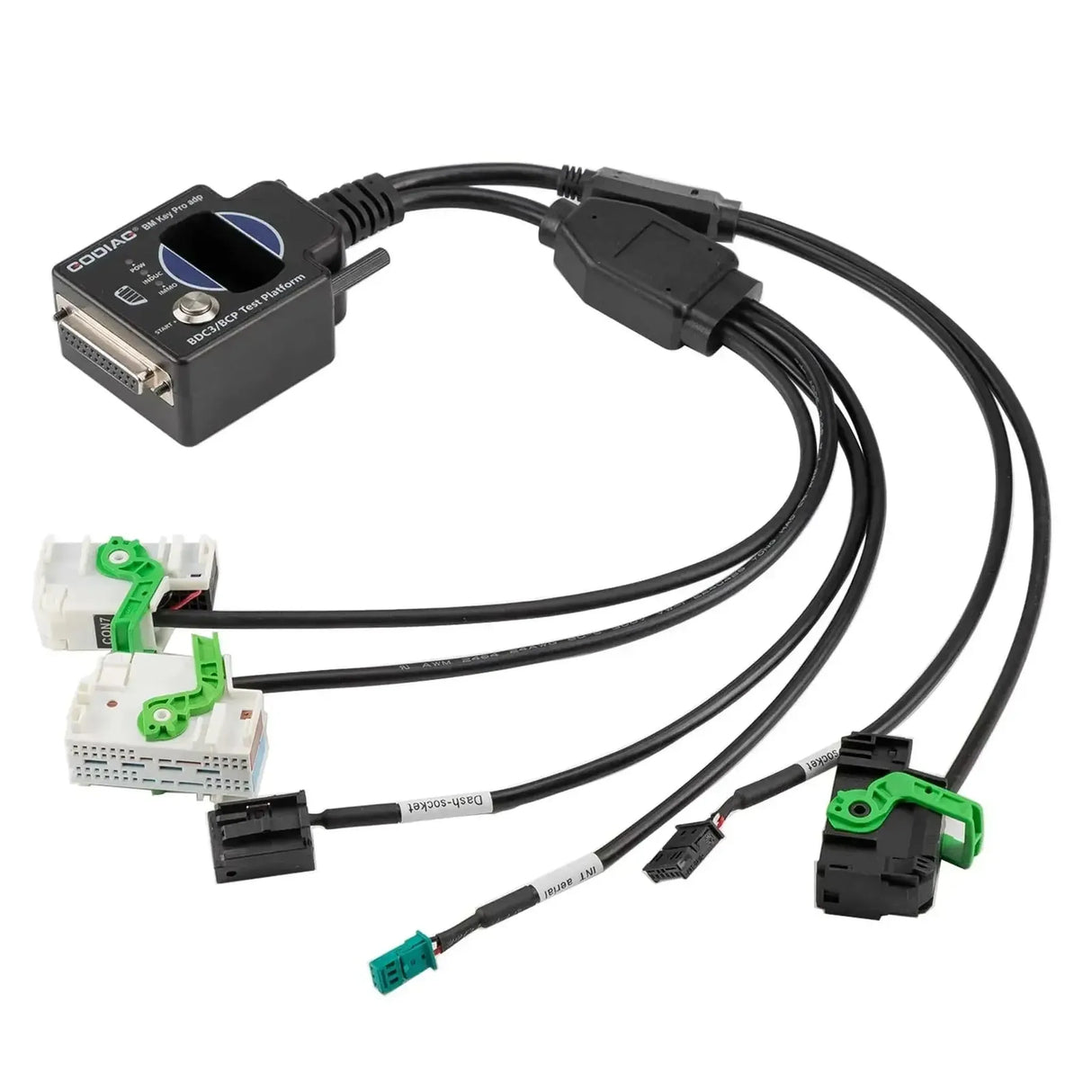

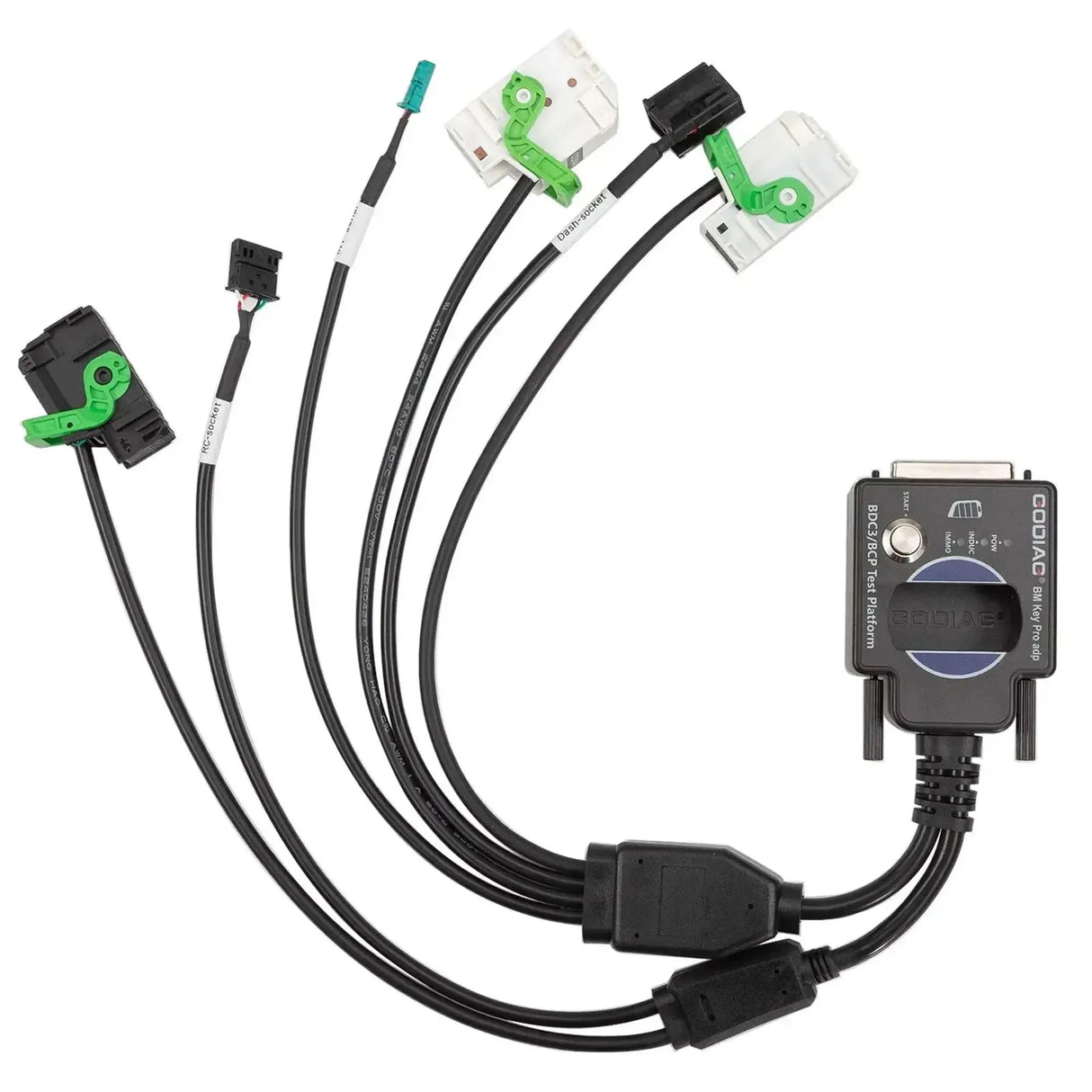

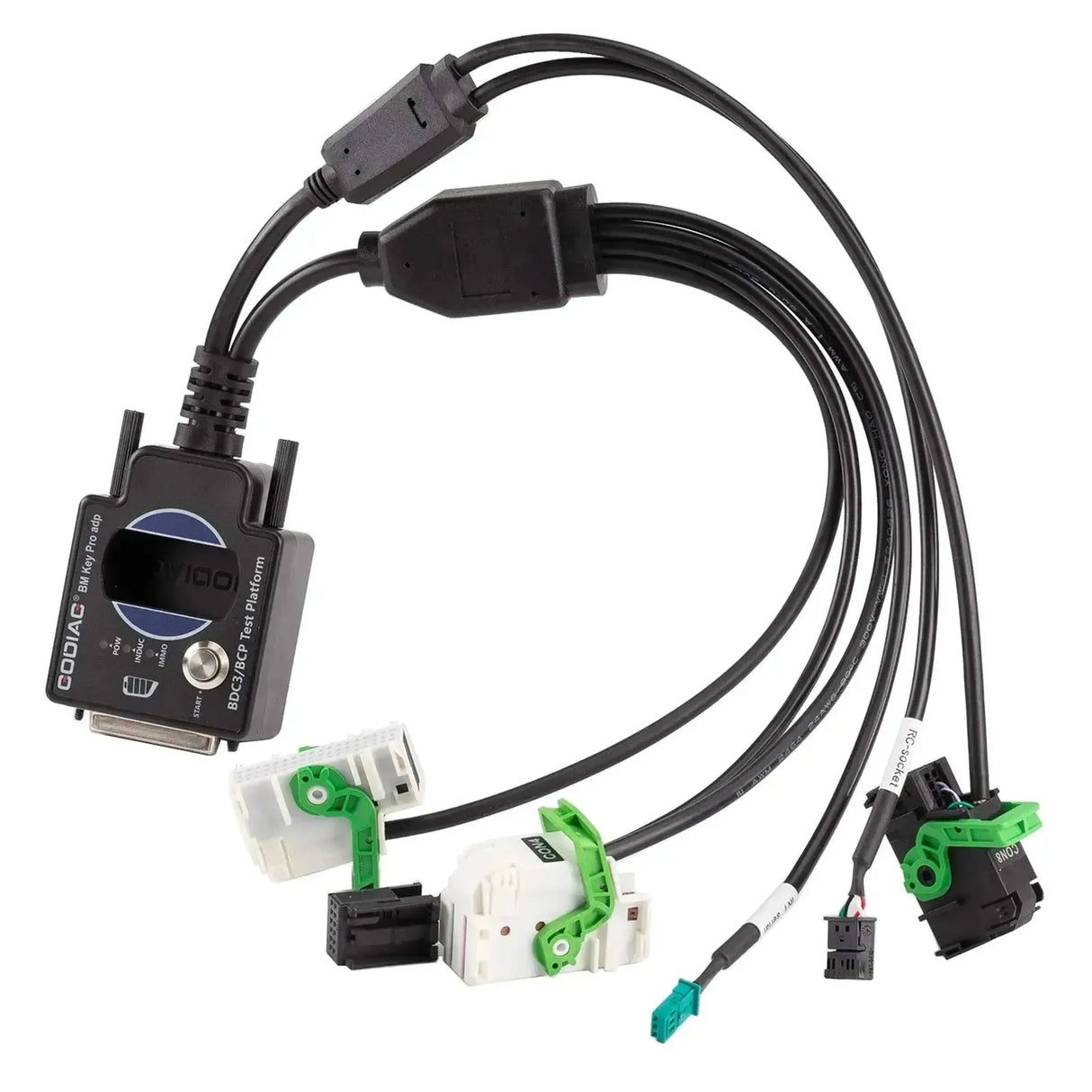

GoDiag | BMW BDC3/BCP | Testplattform

Das GoDiag BMW BDC3/BCP Testplattform ist ein Hilfsmittel zur Diagnose, Programmierung, Codierung und Synchronisation von BMW BDC3- und BCP-Modulen außerhalb des Fahrzeugs. Die Plattform simuliert die Kommunikationsumgebung des Autos, sodass Techniker Arbeiten am Body Domain Controller (BDC) auf dem Arbeitstisch durchführen können. Dies reduziert das Risiko, andere Fahrzeugelektroniken während des Programmierens oder Testens zu stören.

Die Testplattform unterstützt die Kommunikation über das CAN BUS-Protokoll und ist mit verschiedenen Anschlüssen ausgestattet, um eine Verbindung zu Diagnosegeräten wie ICOM, Autel und dem GoDiag GT100 herzustellen. Visuelle Anzeigen, wie eine IMMO-Statusleuchte, und ein integrierter Schlüsselsensor bieten direkte Rückmeldung über den Synchronisationsstatus zwischen Schlüssel und Modul. Dies ermöglicht die Überprüfung der Funktionalität der Fernbedienung und der Startunterdrückung, ohne dass das Modul im Fahrzeug montiert sein muss.

Anwendung und Funktionalität:

Diese Plattform wurde entwickelt, um Arbeiten an BMW BDC3/BCP-Modulen zu vereinfachen und abzusichern, indem sie außerhalb des Fahrzeugs durchgeführt werden. Die Hauptfunktionen sind:

• Synchronisationsdetektion: Überprüft, ob der Schlüssel und das BDC-Modul korrekt synchronisiert sind. Eine aufleuchtende IMMO-Anzeige und ein Tonsignal bestätigen eine erfolgreiche Synchronisation.
• Offline-Programmierung und Codierung: Ermöglicht die Programmierung und Codierung des BDC-Moduls ohne Verbindung zum restlichen Fahrzeug, was das Risiko von Störungen in anderen Modulen verhindert.
• Schlüsselverwaltung: Unterstützt das Anpassen von Schlüsseln für die Startunterdrückung und das Testen der Fernbedienungsfunktion.
• Instrumententafel-Simulation: Die integrierte Beleuchtung auf der Plattform simuliert die Instrumententafel für Diagnosezwecke.
• Kompatibilität mit Diagnosetestern: Kann über den OBD- oder E-Net-Anschluss mit verschiedenen BMW-kompatiblen Diagnosetestern für umfangreiche Diagnosefunktionen verbunden werden.
• Automatische Modulerkennung: Testet die intelligente Synchronisationsfunktion des angeschlossenen BDC3-Moduls.

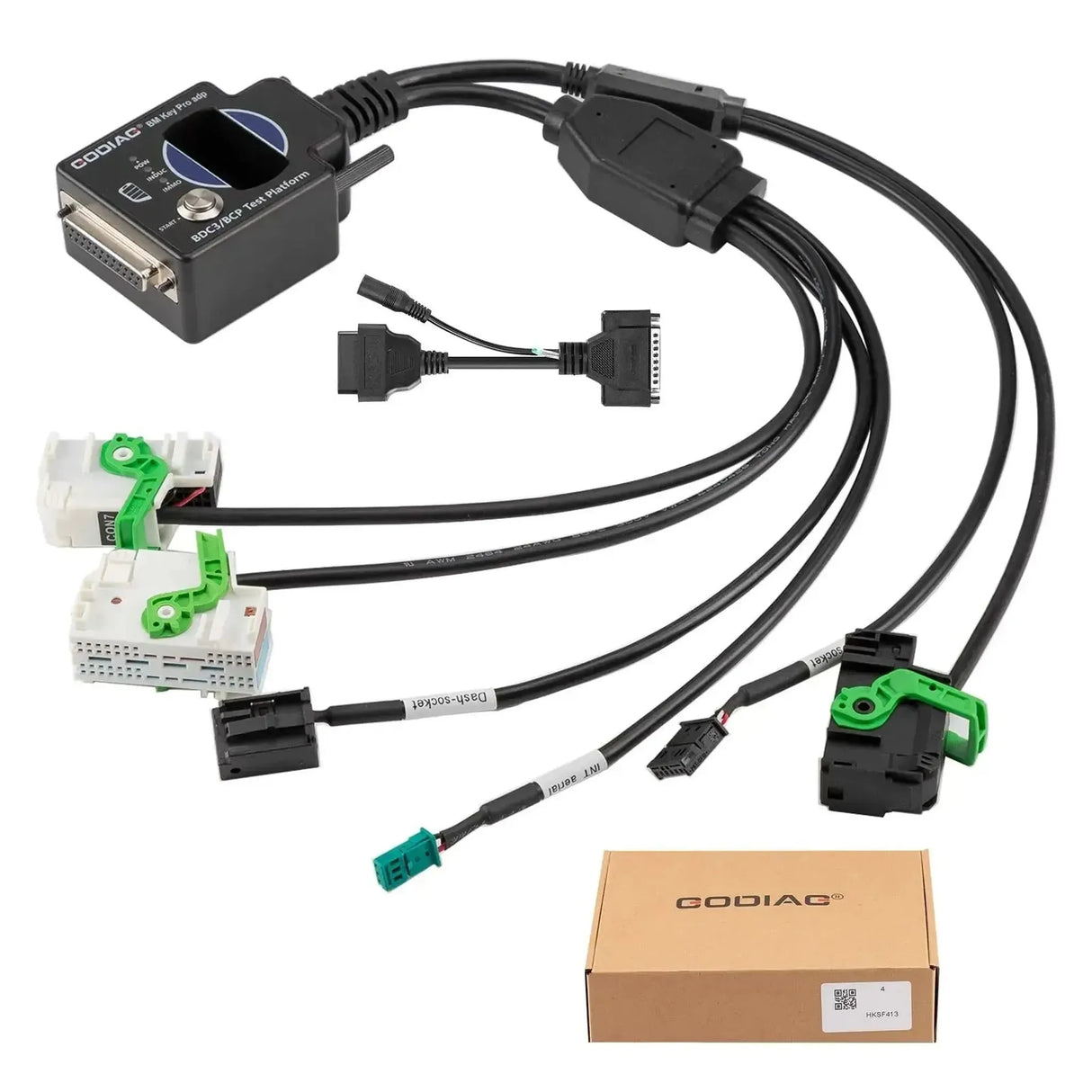

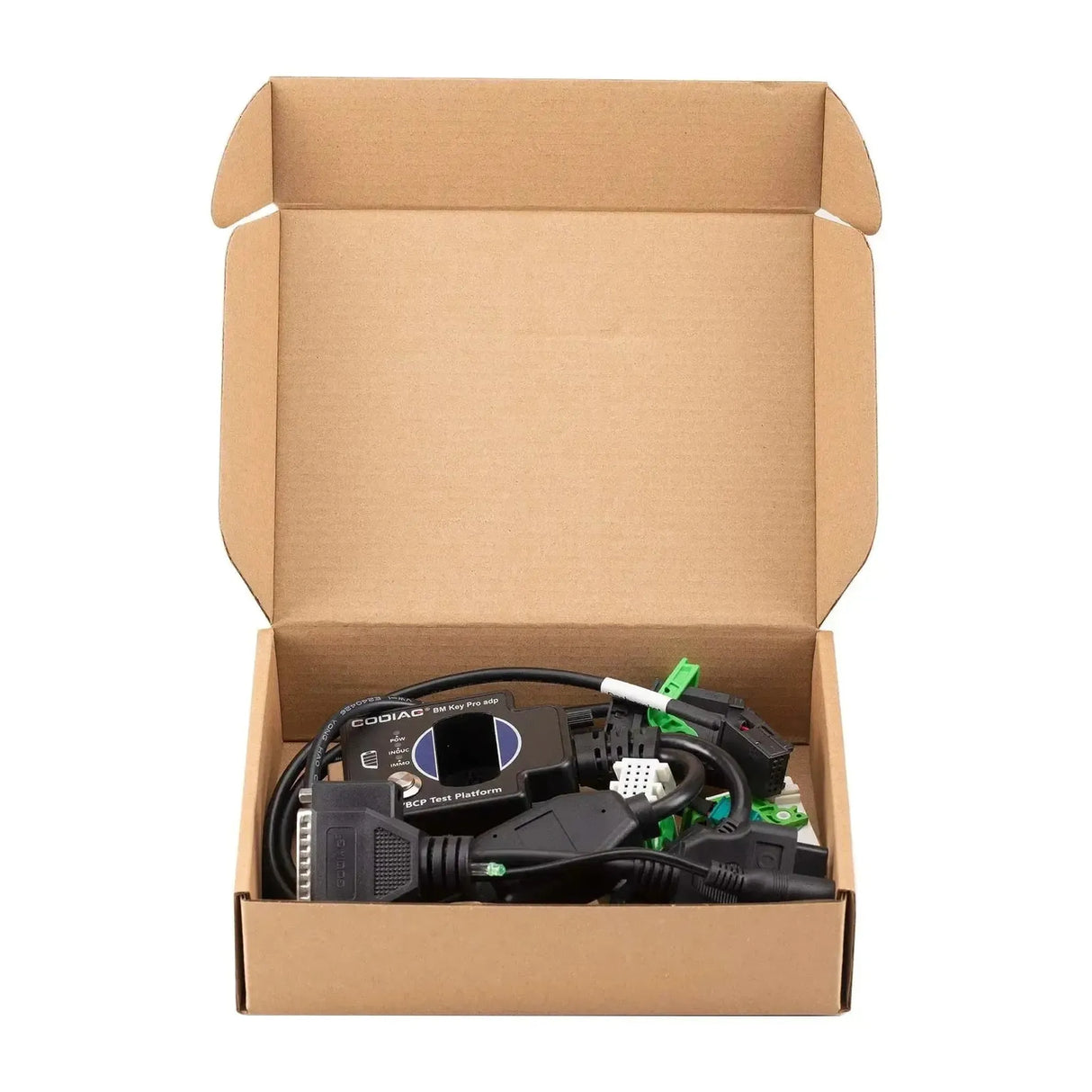

Lieferumfang:

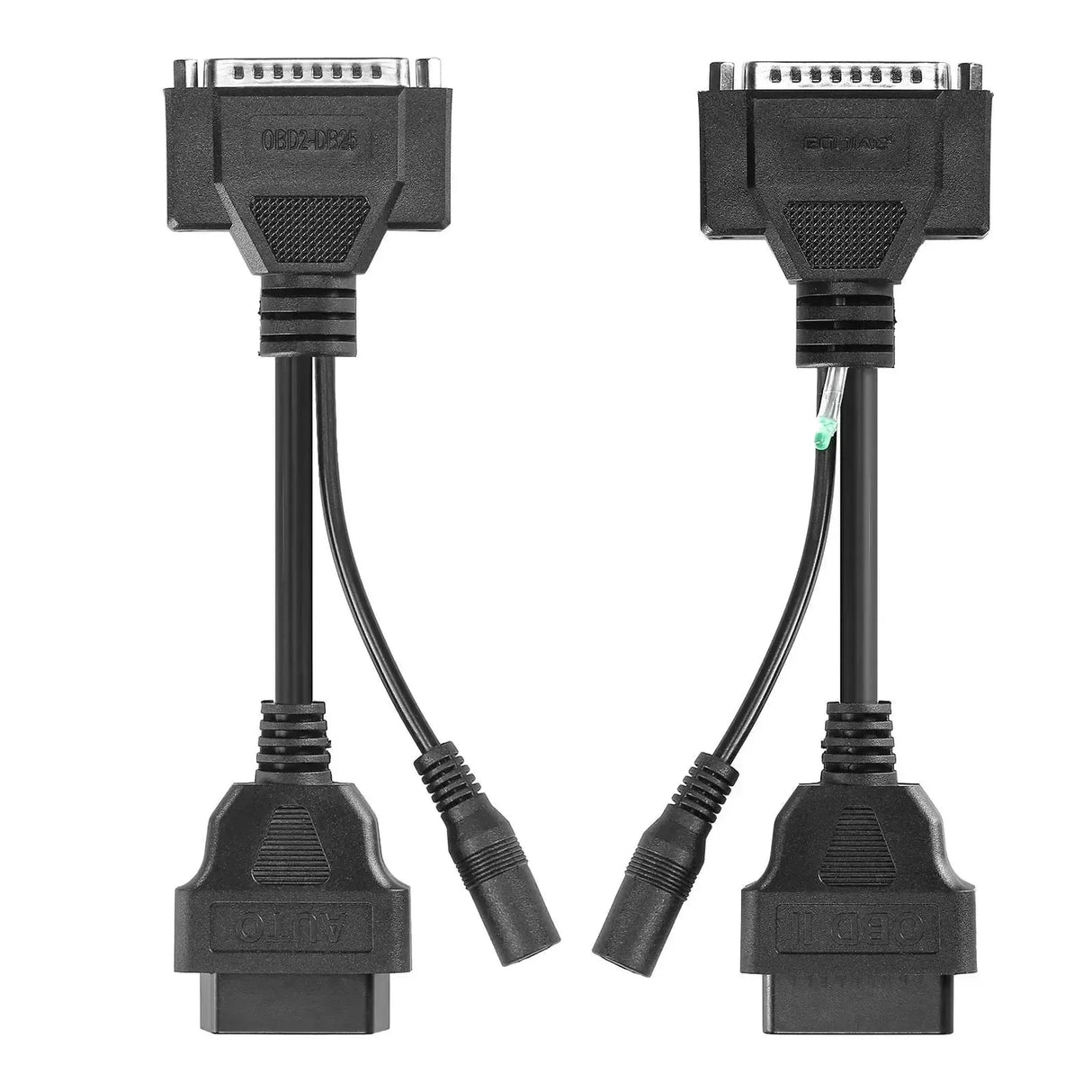

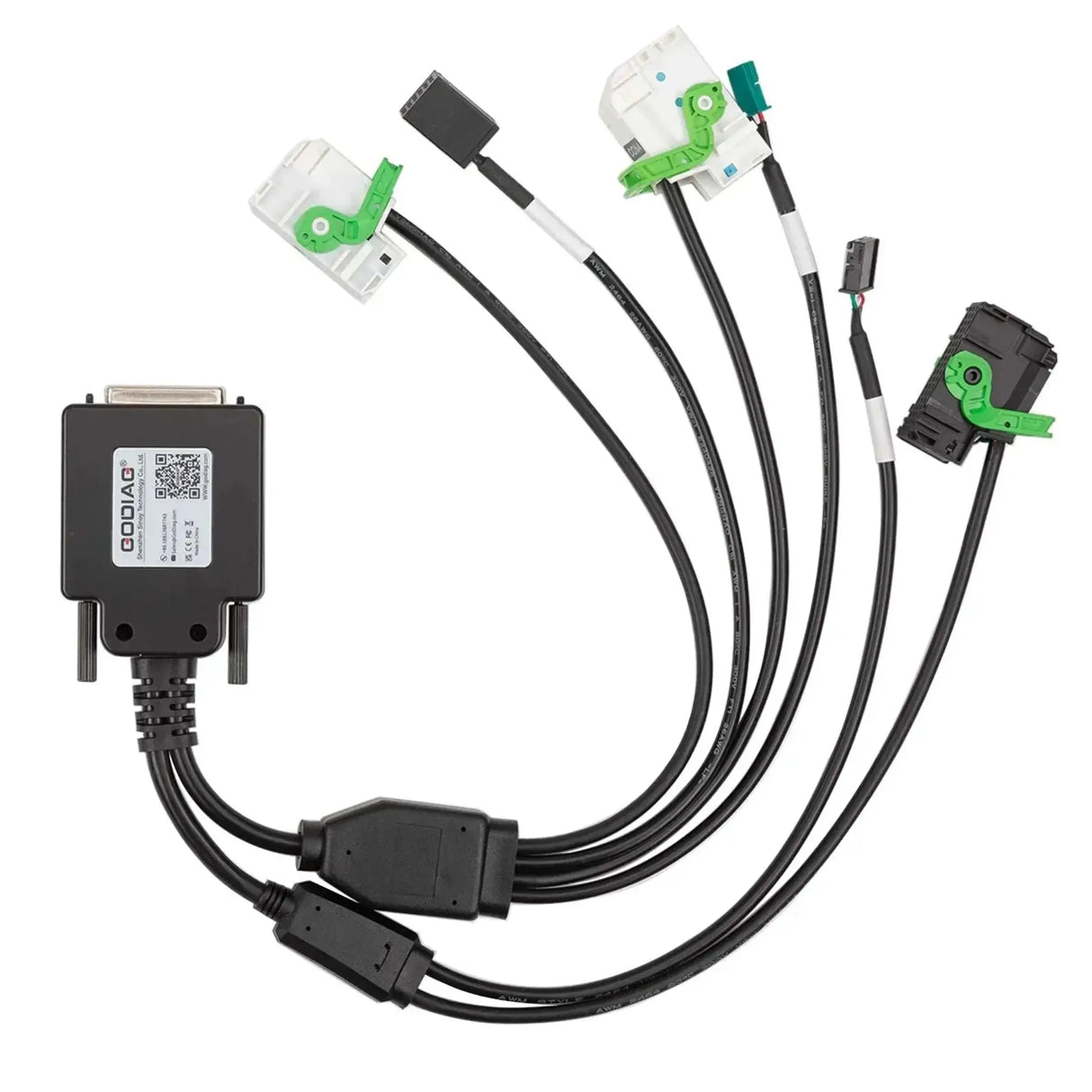

• 1x GoDiag BMW BDC3/BCP Testplattform mit zugehörigen Anschlusskabeln

Technische Spezifikationen:
