Autel  |  Artikelnummer: Mazda-17 / 4.40

Autel | Mazda 17-poliger OBD1 - 16-poliger OBD2 Adapter | PKW

€34,95 inkl.
€19,95 inkl.
€16,49 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

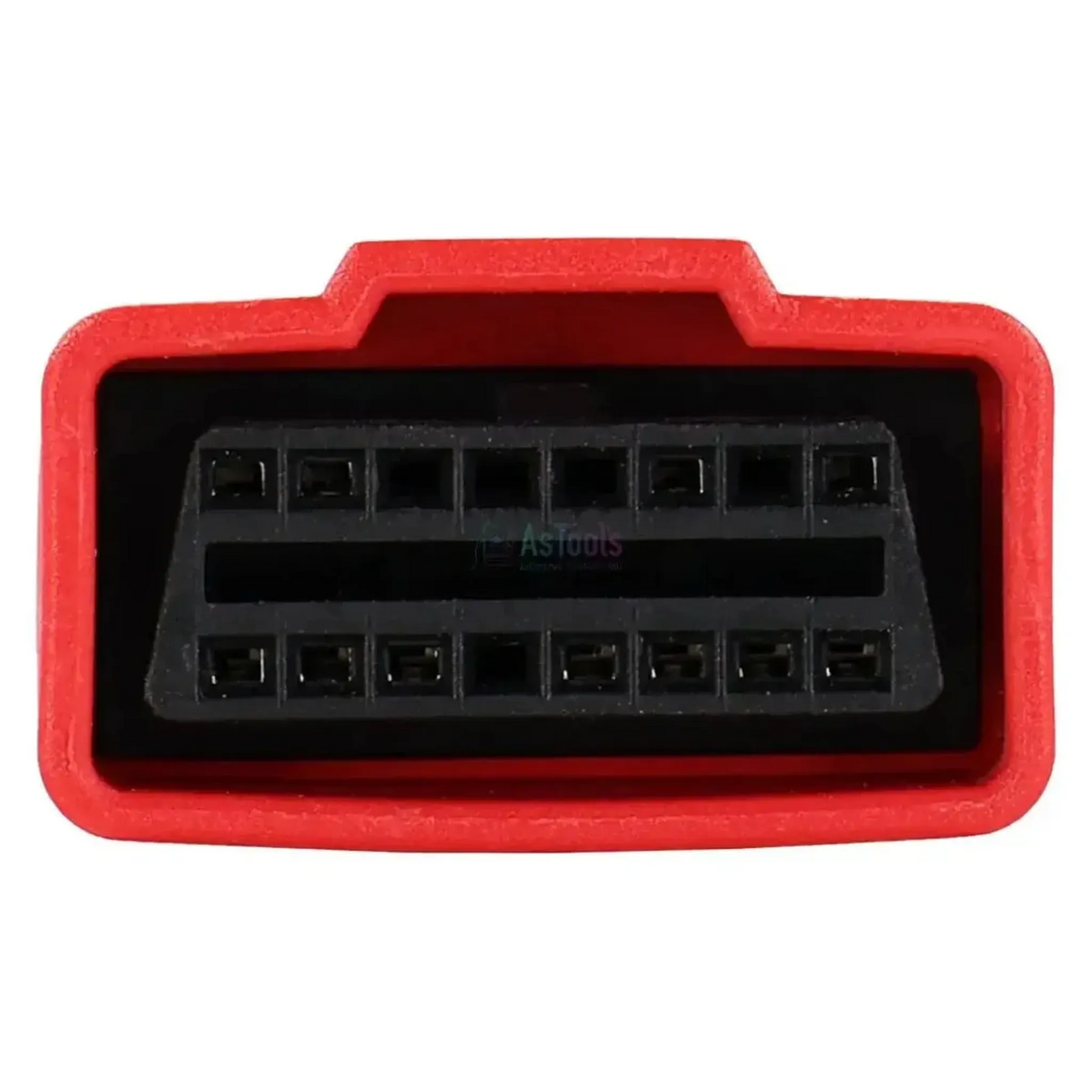

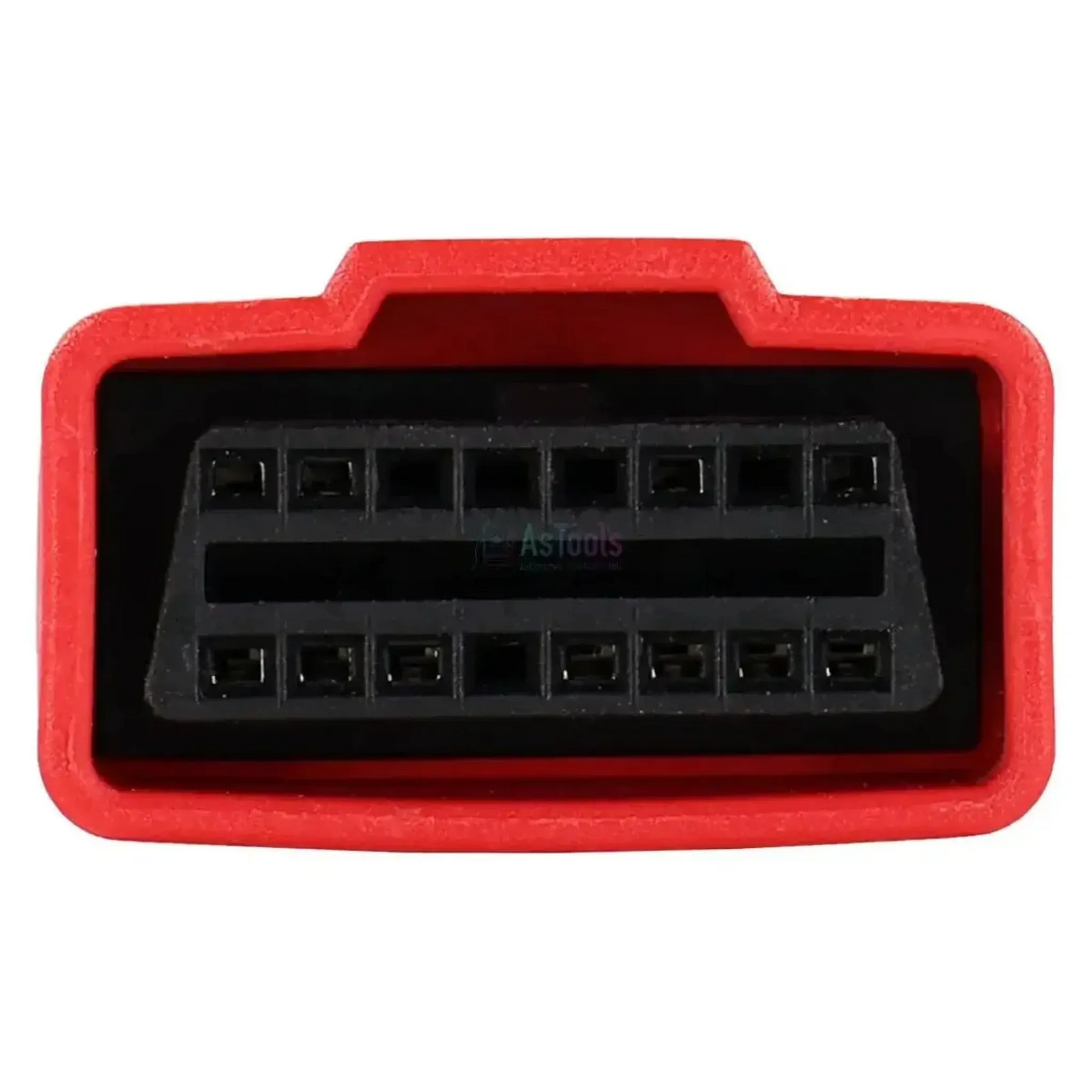

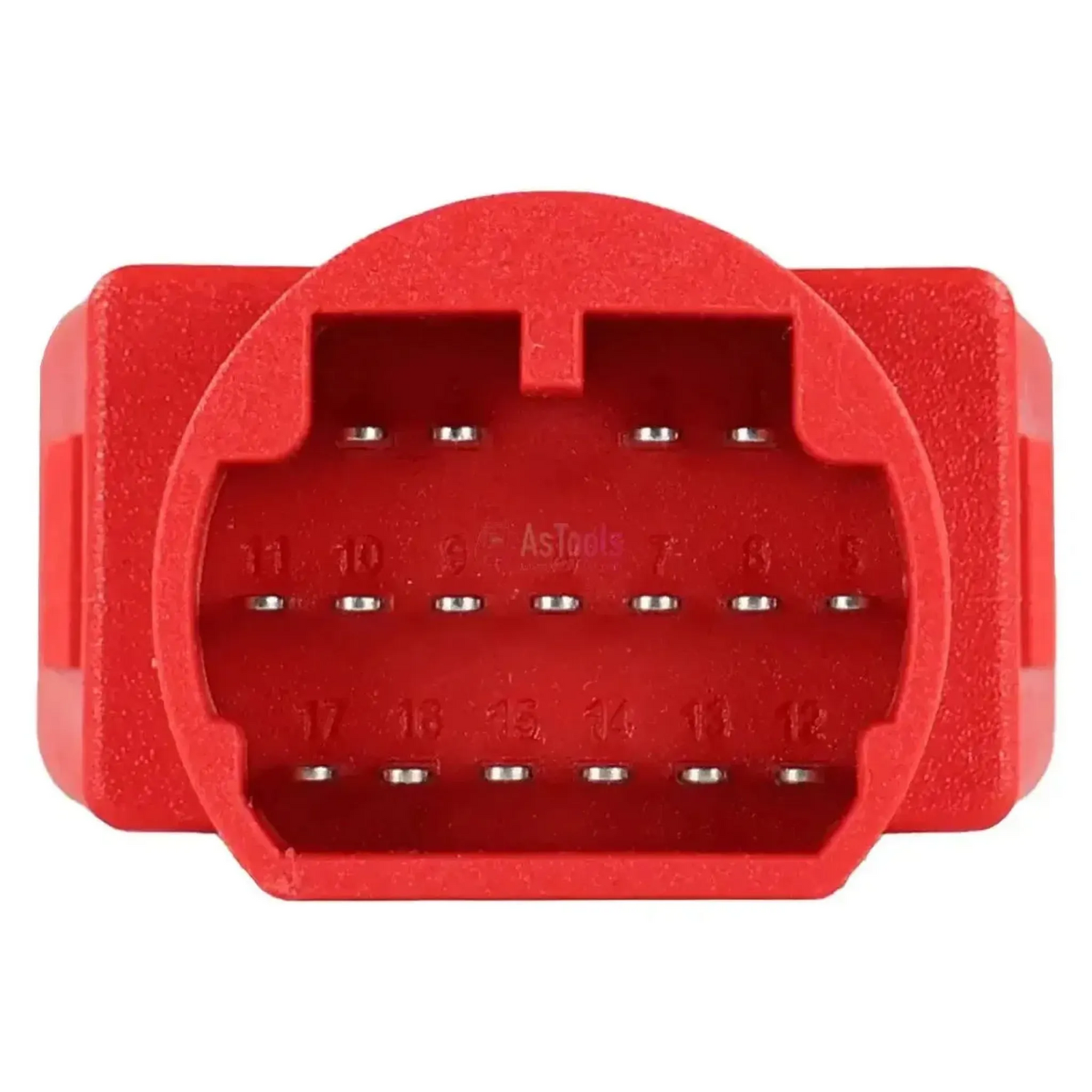

Der Autel Mazda 17-polige OBD1 - 16-polige OBD2 Adapter ist dafür konzipiert, eine physische Verbindung zwischen der fahrzeugspezifischen Diagnosebuchse und moderner Auslesetechnik herzustellen. Dieser Adapter wandelt die ältere 17-polige OBD1-Buchse, die typisch für Mazda-Modelle vor der OBD2-Norm ist, in eine universelle 16-polige OBD2-Schnittstelle um. So kann aktuelle Diagnosetechnik mit den veralteten elektronischen Steuergeräten (ECUs) dieser speziellen Fahrzeugreihe kommunizieren.

Innerhalb des Diagnosenetzwerks ermöglicht die hardwareseitige Pinbelegung eine stabile Übertragung der proprietären Kommunikationsprotokolle zur Diagnose-Schnittstelle. Die robuste Pinbelegung ist präzise auf die spezifischen Strom- und Datenleitungen des Herstellers abgestimmt, wodurch Störungen beim Auslesen von Fehlercodes minimiert werden. Dieses physische Übergangsmodul verarbeitet selbst keine Signale, sondern sorgt ausschließlich für die korrekte und sichere Weiterleitung der Datenbusleitungen zur seriellen Schnittstelle des Auslesegeräts.

VORTEILE

✔ Sorgt für eine korrekte Pinbelegung der spezifischen Mazda-Datenleitungen zu standardisiertem OBD2.
✔ Ermöglicht eine direkte hardwareseitige Integration ohne Bedarf an externen Stromkabeln.
✔ Hergestellt mit einem kompakten Gehäuse zum Schutz der internen Lötverbindungen.

WICHTIGE HINWEISE

✕ Funktioniert ausschließlich als passive Brücke und bietet keine aktive Protokollkonvertierung.
✕ Erfordert Diagnosegeräte, die die älteren OBD1-Protokolle des Herstellers softwareseitig unterstützen.
✕ Nicht kompatibel mit Modellen, die bereits mit dem universellen 16-poligen Standardanschluss ausgestattet sind.

Anwendungen und Funktionen

Dieser Adapter ermöglicht dem Diagnosetechniker, bei kompatiblen älteren Fahrzeugen je nach Softwareunterstützung des angeschlossenen Testgeräts folgende Arbeiten durchzuführen:

  • Fehlercodes auslesen und löschen: Zugriff auf gespeicherte Fehlercodes in den Hauptsteuergeräten wie Motorsteuerung und Getriebe.
  • Datenstrom analysieren: Echtzeit-Anzeige von Sensorwerten über die spezifischen OBD1-Datenleitungen des Fahrzeugs.
  • Aktoren ansteuern: Durchführung von aktiven Tests an Aktoren über die serielle Kommunikationsverbindung.

Kompatible Fahrzeuge und Anwendungen

Der Adapter ist für Mazda-Fahrzeuge aus der Vor-OBD2-Ära konzipiert, die ab Werk mit dem spezifischen 17-poligen Diagnoseanschluss ausgestattet sind.

Mazda:

  • 121: (1991 - 1996)
  • 323: (1989 - 1998)
  • 626: (1992 - 1997)
  • MX-3: (1991 - 1998)
  • MX-5 (NA): (1989 - 1998)
  • MX-6: (1992 - 1997)
  • RX-7: (1992 - 1995)
  • Xedos 6: (1992 - 1999)
  • Xedos 9: (1993 - 2000)
💡
Gut zu wissen: Bei Mazda-Modellen aus dieser Zeit befindet sich der 17-polige Diagnoseanschluss (oft mit 'DIAGNOSIS' bezeichnet) normalerweise unter der Motorhaube im Motorraum und nicht im Fahrzeuginnenraum.

Lieferumfang

  • 1x Autel | Mazda 17-poliger OBD1 - 16-poliger OBD2 Adapter | PKW
