Autel  |  SKU: Chrysler-16

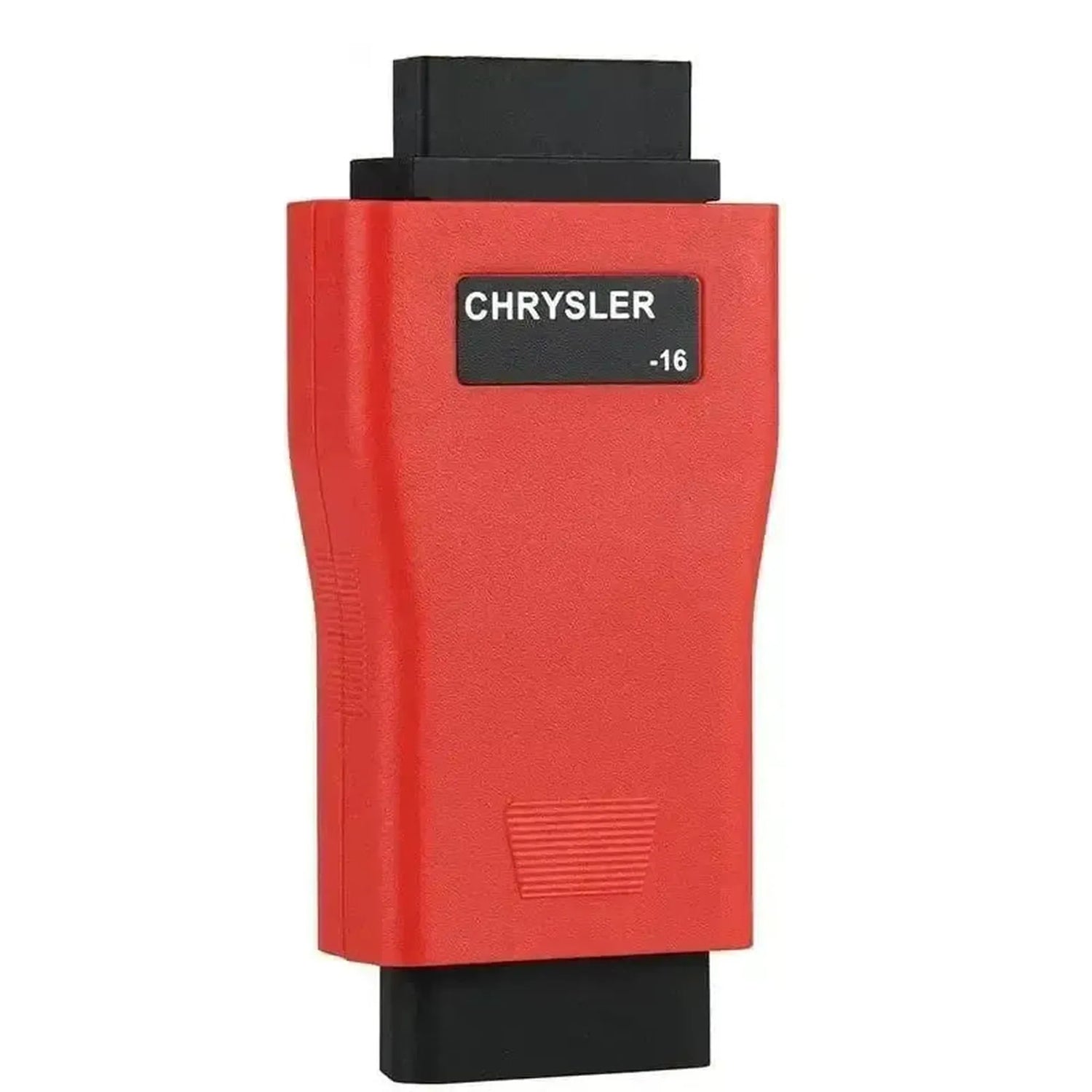

Autel | Chrysler 16-Pin OBD1 – 16-Pin OBD2 Adapter | Pkw

€34,95 inkl.
€16,95 inkl.
€14,01 exkl.

Garantie direkt über AsTools

Wir bearbeiten Garantieansprüche selbst, schnell und ohne Einschaltung des Herstellers. Dank unseres eigenen Ersatzteillagers und technischer Expertise können wir dir in der Regel sofort helfen. Nur in Ausnahmefällen senden wir das Produkt dennoch an den Lieferanten weiter.

2 Jahre Garantie auf alle Produkte

Alle unsere Produkte werden mit 2 Jahren Herstellergarantie geliefert. So bist du für langfristige Qualität und Service abgesichert.

Einfach zurückgeben

Du kannst deine Rücksendung ganz einfach über dein Konto beantragen. Wir senden dir das Rücksendeetikett per E-Mail zu. Die Rücksendekosten trägst du selbst.

Professioneller Kundenservice

Unsere Experten stehen bereit, um Ihnen schnell und fachkundig zu helfen, sowohl online als auch in unserem physischen Geschäft. Fragen? Kontaktieren Sie uns gerne!

Dieser Adapter verbindet die 16-polige Diagnosebuchse älterer Chrysler-, Dodge- und Jeep-Pkw mit dem 16-poligen OBD2-Hauptkabel Ihres Autel-Geräts. Der Anschluss am Fahrzeug ähnelt einer herkömmlichen OBD2-Buchse, die Pinbelegung weicht jedoch ab.

Bei diesen Modellen verläuft der CCD-Bus von Chrysler über Pin 3 und 11 der Buchse. Über diesen Bus erreicht ein Tester Systeme wie ABS und Airbag. Ohne Adapter liest Ihr Gerät oft nur die Motorsteuerung über generisches OBD2. Mit dem Adapter lesen Sie auch die Fehlercodes der übrigen Systeme aus und löschen sie nach der Reparatur. Der Adapter ist im offiziellen OBD1-Adaptersatz von Autel enthalten. Das Gerät muss die Chrysler-Diagnose dieser Generation selbst unterstützen.

VORTEILE

✔Ermöglicht den Zugriff auf Systeme am CCD-Bus, wie ABS und Airbag.
✔Originaladapter aus dem Autel OBD1-Adaptersatz für die MaxiSys-Geräte.
✔Ein Adapter für ältere Modelle von Chrysler, Dodge und Jeep.
✔Kompaktes Zwischenstück am OBD2-Hauptkabel; Sie benötigen kein zusätzliches Kabel.

HINWEISE

✕Ihr Autel-Gerät muss die Chrysler-Diagnose über den CCD-Bus unterstützen; der Adapter wandelt keine Protokolle um.
✕Ein einfacher EOBD-Codeleser funktioniert über diesen Adapter nicht; er liest nur emissionsrelevante OBD2-Daten.
✕Nicht für die 6-polige Buchse älterer Chrysler-Modelle; dafür ist ein anderer Adapter erforderlich.
✕Welche Systeme erreichbar sind, hängt von Modell, Baujahr und Ausstattung ab.

Anwendungen und Funktionen

Der Adapter ist für Werkstätten und Kfz-Mechaniker bestimmt, die ältere Modelle der Chrysler-Gruppe mit einem Autel-Gerät auslesen.

Erreichbare Systeme

  • ABS: Antiblockiersystem.
  • Airbag: SRS-Steuergerät.
  • Weitere Module: Am CCD-Bus, je nach Modell.

Was Sie tun können

  • Fehlercodes auslesen: Pro System anzeigen.
  • Fehlercodes löschen: Nach der Reparatur.
  • Kontrolle: Nach einer Probefahrt erneut auslesen.

So verwenden Sie es

  1. Anschluss suchen: Suchen Sie die 16-polige Buchse unter dem Armaturenbrett.
  2. Adapter anbringen: Stecken Sie den Adapter auf das OBD2-Hauptkabel.
  3. Anschließen: Stecken Sie den Adapter in die Buchse des Fahrzeugs.
  4. Zündung einschalten: Schalten Sie die Zündung ein, ohne den Motor zu starten.
  5. Auslesen: Wählen Sie Marke, Modell und System.

Kompatible Fahrzeuge und Anwendungen

Maßgeblich ist der 16-polige Anschluss mit dem CCD-Bus an Pin 3 und 11. Der Adapter ist für Modelle aus folgendem Zeitraum bestimmt:

Chrysler, Dodge und Jeep:

  • Modelle mit CCD-Bus: 1996 bis 2002.
💡
Gut zu wissen: Die Buchse am Fahrzeug sieht aus wie eine herkömmliche OBD2-Buchse. Liest Ihr Gerät nur die Motorsteuerung und nicht ABS oder Airbag aus, verwenden Sie diesen Adapter.

Lieferumfang

  • 1x Autel | Chrysler 16-polig OBD1 - 16-polig OBD2 Adapter | Pkw

Technische Spezifikationen

Allgemein

Die Marke des Kabels oder Adapters. Sie muss häufig zur Marke Ihres Diagnosegeräts passen.Marke
Autel
Um welche Produktart es sich handelt: ein einzelnes Adapterkabel, ein Adapter ohne Kabel oder ein komplettes Set.Produktart
Adapter
An welchen Fahrzeugen oder Maschinen Sie das Kabel einsetzen können. So sehen Sie schnell, ob es zu Ihrem Werkstattalltag passt.Fahrzeugarten
  • Pkw

Geeignet für

Mit welcher Marke von Diagnosegeräten das Kabel funktioniert. Ein Kabel einer Marke passt meist nicht an Testern anderer Marken.Passendes Diagnosegerät
  • Autel

Anschlüsse

Der Stecker, der in die Diagnosebuchse des Fahrzeugs oder der Maschine gesteckt wird. Er muss exakt passen.Anschluss Fahrzeugseite
16-polig Chrysler OBD1
Der Stecker auf der Seite Ihres Diagnosegeräts oder Ihrer Schnittstelle. Meist ein 16-poliger OBD2-Stecker.Anschluss Geräteseite
16-polig OBD2, für das OBD2-Hauptkabel des Autel-Geräts
Über welche Datenleitungen das Kabel Signale überträgt. Fahrzeug und Tester müssen dieselbe Kommunikationsart verwenden.Kommunikation
  • SCI und CCD-Bus

Weitere Spezifikationen

Anwendung
Chrysler-, Dodge- und Jeep-Pkw mit CCD-Bus an der 16-poligen Buchse
Geeignet für
Autel MaxiSys Ultra, MS919 und MS909
