Topdon Phoenix Lite 3 | Diagnosegerät | Auto

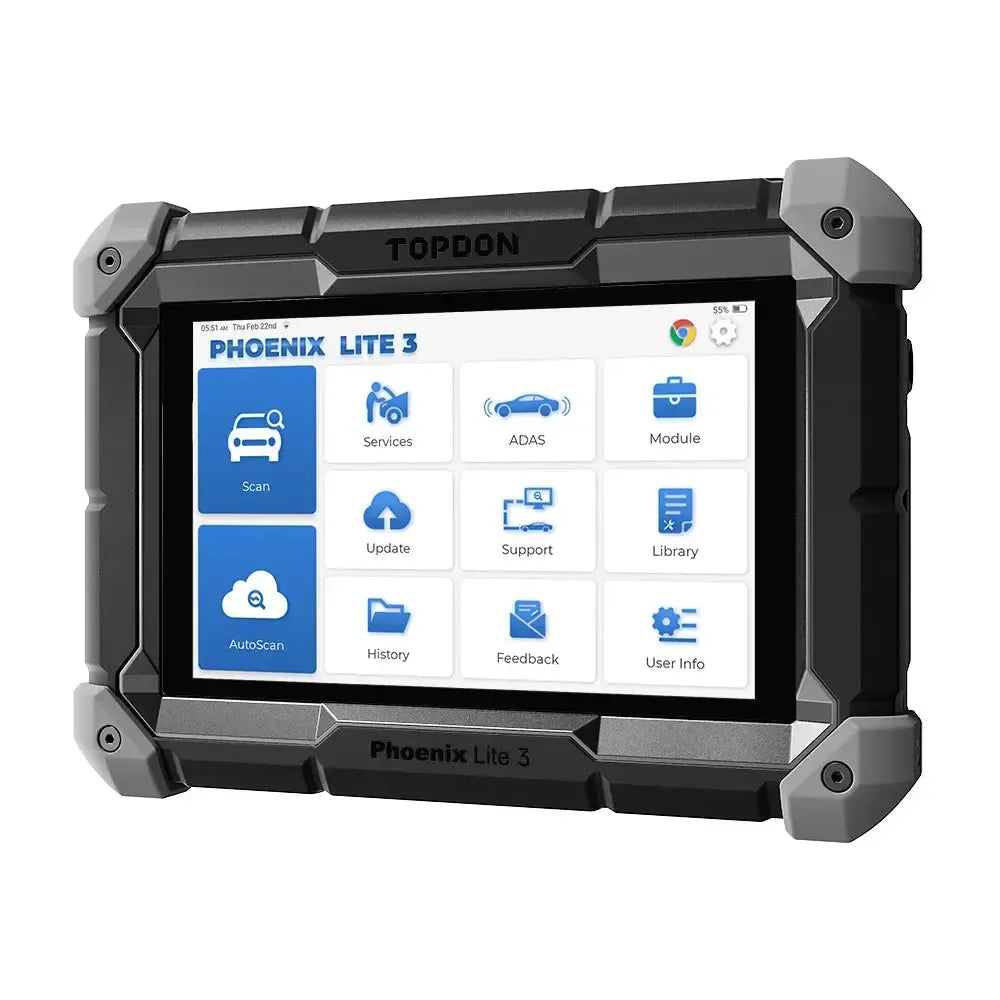

Der Topdon Phoenix Lite 3 ist ein Diagnosegerät im Tablet-Format, entwickelt für die Durchführung von Fahrzeugdiagnosen. Dieses System unterstützt eine breite Palette von Fahrzeugmarken und verfügt über eine kabellose VCI für Diagnosen via Bluetooth. Die Hauptfunktionen umfassen OE-Niveau Systemdiagnose, Aktuatortests und ECU-Codierung. Beim Kauf ist eine Softwarelizenz mit 2 Jahren Updates enthalten.

Der Phoenix Lite 3 zeichnet sich durch Funktionen wie Precise Topology Mapping aus, die eine visuelle Übersicht über die Kommunikationsstruktur zwischen Steuergeräten bietet. Das Gerät unterstützt das CAN-FD Protokoll und bietet Zugang zum gesicherten FCA Secure Gateway. Die Funktionalität kann durch optionale Module erweitert werden, wie einen Batterie tester, Oszilloskop und eine Wärmebildkamera.

---

Diagnosefunktionen:

Der Phoenix Lite 3 bietet umfangreiche Diagnosemöglichkeiten für alle vorhandenen Fahrzeugsysteme.

• Fehlercodes lesen und löschen: Das Auslesen und Löschen von Fehlercodes (DTCs) aus allen verfügbaren Steuergeräten wie Motor, Getriebe, ABS und Airbags.
• Live-Daten-Funktionen: Anzeige von Echtzeitdaten von Sensoren und Komponenten in Text- und Grafikform für eine detaillierte Analyse.
• Aktuatorsteuerung (Bidirektionale Kontrolle): Direkte Steuerung von Fahrzeugkomponenten und -systemen zur Funktionsprüfung, ohne das Fahrzeug zu fahren.
• Precise Topology Mapping: Erstellt eine visuelle Darstellung der Netzwerktopologie, die die Kommunikationsstruktur und den Status aller Steuergeräte im Fahrzeug zeigt.
• OBFCM (On-Board Fuel Consumption Monitoring): Ermöglicht das Auslesen des Kraftstoffverbrauchs des Fahrzeugs und die Übermittlung der Daten an die RDW für die TÜV-Prüfung.

---

Service- und Wartungsfunktionen:

Dieses Diagnosegerät unterstützt mehr als 35 Service- und Wartungsfunktionen. Die verfügbaren Funktionen können je nach Marke, Modell und Baujahr variieren.

Motor und Antriebsstrang:

• Ölservice zurücksetzen: Setzt die Serviceanzeige für Motoröl und Wartungsintervalle zurück.
• Drosselklappe anlernen: Initialisiert die Drosselklappenaktuatoren auf die Standardwerte nach Austausch oder Reinigung.
• Injektoren codieren: Programmiert neue Injektor-Codes in das Steuergerät nach dem Austausch der Injektoren.
• Getriebe anpassen: Setzt die adaptiven Lernwerte des Automatikgetriebes zurück.
• Kurbelwellensensor anlernen: Lernt die Toleranzen des Kurbelwellensensors, um die Motorleistung zu optimieren.
• Kupplung anpassen: Führt eine Initialisierung der Kupplung nach dem Austausch durch.
• Turbo anpassen: Setzt die Einstellungen des Turbos nach Service oder Austausch zurück.
• Luft-Kraftstoff-Verhältnis zurücksetzen: Passt das Luft-Kraftstoff-Verhältnis für eine optimale Verbrennung an.

Abgassysteme:

• Dieselpartikelfilter-Regeneration (DPF): Startet eine erzwungene Regeneration, um Verstopfungen im Dieselpartikelfilter zu entfernen.
• EGR-System anpassen: Setzt die Lernwerte des Abgasrückführungssystems (EGR) zurück.
• AdBlue-System zurücksetzen: Setzen Sie das AdBlue-System nach dem Nachfüllen der Flüssigkeit oder der Reparatur von Komponenten zurück.
• NOx-Sensor zurücksetzen: Setzt die gespeicherten Werte des NOx-Sensors nach Austausch zurück.

Bremsen:

• ABS-System entlüften: Führt eine Prozedur durch, um Luft aus dem ABS-Bremssystem zu entfernen.
• Elektronische Parkbremse (EPB) Service: Dient zum Öffnen und Schließen der Bremssättel bei Wartung der elektronischen Parkbremse.

Lenkung und Fahrwerk:

• Lenkwinkelsensor initialisieren (SAS): Kalibriert den Lenkwinkelsensor nach Austausch oder Ausrichtung des Fahrzeugs.
• Luftfederung kalibrieren: Passt die Fahrhöhe an und kalibriert die Sensoren des Luftfedersystems.

Sicherheitssysteme:

• Airbagmodul zurücksetzen: Setzt die Crash-Daten im Airbagmodul nach einem Unfall oder einer Reparatur zurück.
• Startunterbrecher programmieren: Programmiert neue Schlüssel oder deaktiviert verlorene Schlüssel im Startunterbrechersystem.
• Reifendruckkontrollsystem (TPMS) zurücksetzen: Programmiert TPMS-Sensoren neu und setzt Warnleuchten nach Reifen- oder Sensorwechsel zurück.

Karosserie und Elektronik:

• Batterie registrieren: Registriert eine neue Batterie im Fahrzeugmanagementsystem, um den Ladezyklus zu optimieren.
• ECU codieren: Passt die Konfiguration der elektronischen Steuergeräte (ECU's) nach Austausch oder zur Aktivierung von Funktionen an.
• Adaptive Scheinwerfer einstellen (AFS): Kalibriert das adaptive Scheinwerfersystem.
• Schiebedach initialisieren: Setzt die Grundeinstellungen des Schiebe- oder Panoramadachs zurück.
• Fenster kalibrieren: Stellt die automatische Hebe- und Senkfunktion der elektrischen Fenster ein.
• Regen- und Lichtsensor initialisieren: Kalibriert die Sensoren für die automatischen Scheibenwischer und Beleuchtung.
• Sitzbelegungssensor kalibrieren: Führt eine Kalibrierung des Sensors durch, der erkennt, ob ein Sitz besetzt ist.
• Fußraum-Modul (FRM) zurücksetzen: Setzt das Fußraum-Modul zurück und programmiert es neu, das Beleuchtung und andere Karosseriefunktionen steuert.
• Gateway-Modul kalibrieren: Führt eine Kalibrierung des zentralen Gateway-Moduls durch.

Weitere Funktionen:

• Kühlsystem entlüften: Aktiviert die Wasserpumpe, um das Kühlsystem elektronisch zu entlüften.
• Start/Stopp-System deaktivieren/aktivieren: Ändert die Einstellungen des automatischen Start/Stopp-Systems.
• Transportmodus ein- und ausschalten: Aktiviert oder deaktiviert den Transportmodus, der bestimmte Fahrzeugfunktionen einschränkt.
• Systemsprache ändern: Ändert die Anzeigesprache des Kombiinstruments oder Infotainmentsystems.
• Reifeneinstellungen zurücksetzen: Setzt die Einstellungen bezüglich Reifengröße oder -typ zurück.
• Kilometerstand anpassen: Korrigiert den angezeigten Kilometerstand im Kombiinstrument, zum Beispiel nach einem Austausch.

---

Spezielle Funktionen und Möglichkeiten:

Der Phoenix Lite 3 bietet erweiterte Funktionen für Codierung, Berichterstellung und Unterstützung moderner Fahrzeugprotokolle.

Codierungen und Programmierung:

• ECU-Codierung: Ermöglicht die Anpassung von Fahrzeugkonfigurationen, das Aktivieren versteckter Funktionen oder das Konfigurieren von Komponenten nach dem Austausch durch Ändern des Codes in der Steuereinheit.

Cloud- und Berichtsfunktionen:

• Diagnoseberichte erstellen: Erstellt detaillierte Berichte der durchgeführten Diagnosen, die gespeichert, gedruckt oder geteilt werden können.

Weitere spezielle Möglichkeiten:

• CAN-FD Protokollunterstützung: Kompatibel mit dem CAN-FD Protokoll, was die Kommunikation mit neueren Fahrzeugen, einschließlich General Motors Modellen, ermöglicht.
• FCA Secure Gateway Zugang: Bietet die Möglichkeit, eine Verbindung zum gesicherten Gateway von Fiat Chrysler Automobiles (FCA) Fahrzeugen herzustellen, um Diagnosen und Servicefunktionen durchzuführen.

---

Optionale Erweiterungsmodule:

Die Funktionalität des Topdon Phoenix Lite 3 kann mit verschiedenen optionalen Hardwaremodulen und Softwarelizenzen erweitert werden. Diese Erweiterungen sind speziell für die Kompatibilität mit diesem Diagnosesystem entwickelt.

Hardwaremodule und Zubehör:

• ADAS Kalibrierungswerkzeug: Ermöglicht die Kalibrierung von Advanced Driver-Assistance Systems.
• BTMobile ProS Batterietester: Zum Durchführen von Batterietests und zur Analyse des Zustands des Lade- und Startsystems.
• Oszilloskop: Bietet die Möglichkeit, elektrische Signale zu messen und für eine erweiterte Diagnose zu visualisieren.
• T-Ninja Box: Ein Programmiergerät zum Lesen, Kopieren und Schreiben von Schlüsseldaten.
• TC001 Wärmebildkamera: Eine Thermalkamera zur Erkennung von Temperaturunterschieden in Bauteilen.

Softwaremodule und Lizenzen:

• FCA Secure Gateway (SGW) Lizenz: Ermöglicht autorisierten Zugang zu den gesicherten Fahrzeugsystemen von Fiat, Chrysler, Alfa Romeo und Jeep.
• Renault Secure Gateway (SGW) Lizenz: Bietet Zugang zu den gesicherten elektronischen Systemen von Renault- und Dacia-Fahrzeugen.

---

Unterstützte Fahrzeugmarken:

Das Topdon Phoenix Lite 3 ist ein Diagnosegerät, das mit einer breiten Palette von Fahrzeugmarken kompatibel ist. Dieses Gerät unterstützt eine umfangreiche Liste von europäischen, asiatischen, amerikanischen und chinesischen Automarken.

• Europäisch: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroen, Dacia, DR, Ferrari, Fiat, Ford, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maserati, Maybach, Mclaren, Mercedes-Benz, Mini, Opel, Peugeot, Porsche, Renault, Rolls Royce, Saab, Seat, SeAZ, Skoda, Smart, Sprinter, Vauxhall, VAZ, Volkswagen, Volvo.
• Asiatisch: Acura, Ashok Leyland, Daewoo, Daihatsu, Force, FUSO, HINO, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Mahindra, Maruti, Mazda, Mitsubishi, Nissan, Perodua, Proton, Saipa, Samsung, Ssangyong, Subaru, Suzuki, Tata, Toyota, United Pakistan, VinFast.
• Amerikanisch: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, General Motors, Holden, Jeep, Lincoln.
• Chinesisch: BAIC, Brilliance, BYD, Changan, Changhe, Changhe Suzuki, Chery, Cowin, Dongfeng, Exeed, FAW, Foton, Geely, Gonow, Great Wall Motor, Haima, JAC, Jetour, Jinlong, JMC, Joylong, Karry, Leap, Luxgen, Maxus, MG, Qoros, Riich, Roewe, SGM, SGMW, Shineray, Soueast, SWM, Trumpchi, Zotye, ZX Auto.

---

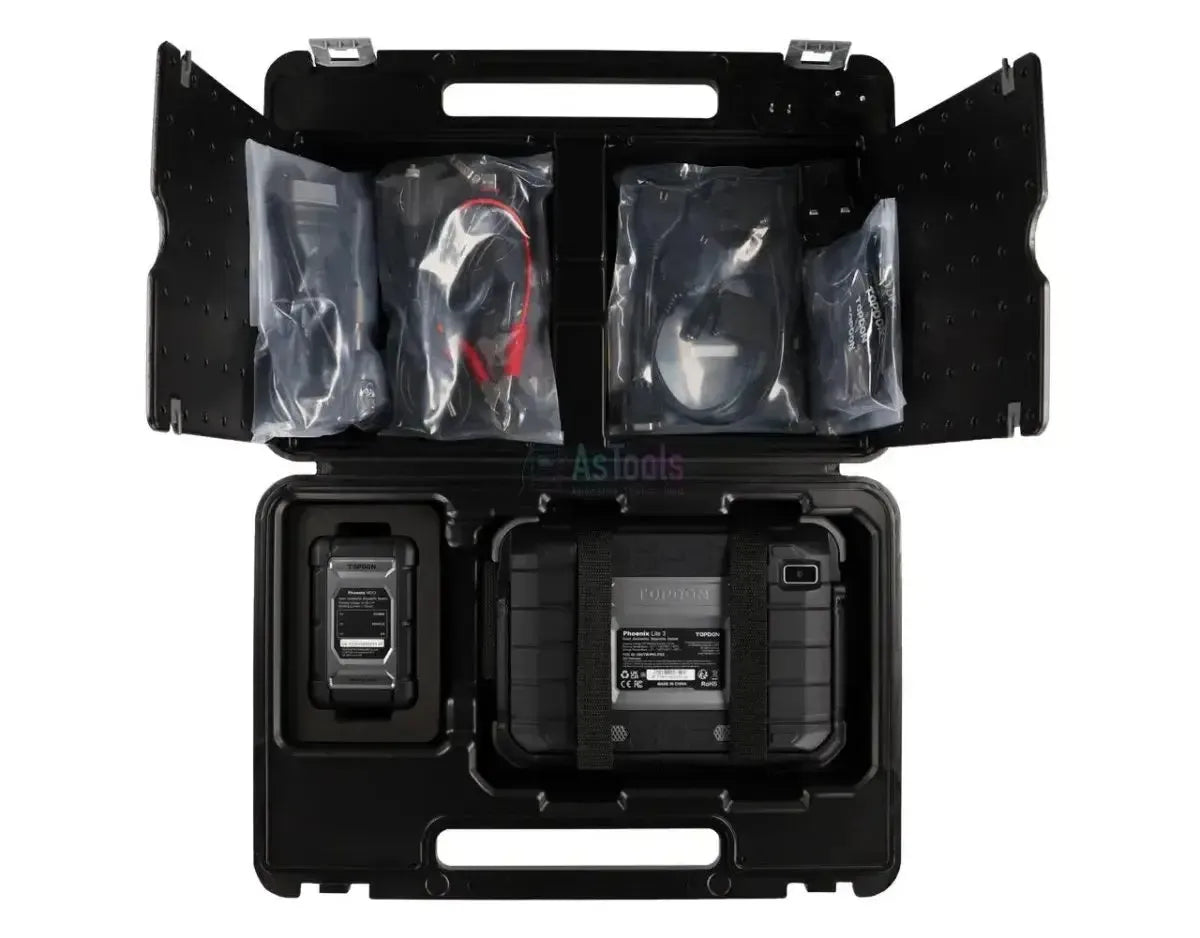

Lieferumfang:

• 1x Topdon Phoenix Lite 3 Auto Diagnosegerät
• 1x Phoenix MDCI (VCI)
• 1x Batterieklemmen/Kabelsatz
• 1x OBD I Adapter BOX Übertragungslinie
• 1x OBDII Adapterkabel
• 1x Zigarettenanzünder Kabel
• 1x Type-C zu USB-Kabel
• 1x Adapterkabel
• 1x B-20 (BMW) Adapter
• 1x BZ-38 (Mercedes-Benz) Adapter
• 1x CR-6 (Chrysler) Adapter
• 1x FT-3 (Fiat) Adapter
• 1x G/V-12 (GM/VAZ) Adapter
• 1x HA-3 (Honda) Adapter
• 1x M/H-12+16 (Mitsubishi/Hyundai) Adapter
• 1x NN-14+16 (Nissan) Adapter
• 1x TA-17 (Toyota) Adapter
• 1x TA-22 (Toyota) Adapter
• 1x Benutzerhandbuch
• 1x Lieferumfang
• 1x Lieferumfang

---

Lizenzinformationen:

• Inklusive 2 Jahre Updates: Beim Kauf ist eine Update-Lizenz für 24 Monate enthalten.

Nach Ablauf der Lizenz funktioniert das Auslesegerät weiterhin basierend auf der zuletzt installierten Softwareversion. Der Zugang zu Online-Funktionen und der Erhalt neuer Software-Updates entfällt.

---

Technische Spezifikationen:

Spezifikation	Beschreibung
Produktmarke	Topdon
Produktmodell	Phoenix Lite 3
Betriebssystem	Android 10.0
Bildschirmgröße	8-Zoll LCD
Bildschirmauflösung	1280 x 800
Prozessor	4-Kern, 2.0 GHz
RAM-Speicher	2 GB
Speicher	64 GB
Konnektivität	Bluetooth, Wi-Fi
Batterie	12600 mAh / 3.8V
