OBDSTAR IScan Triumph | Diagnosegerät | Motorrad

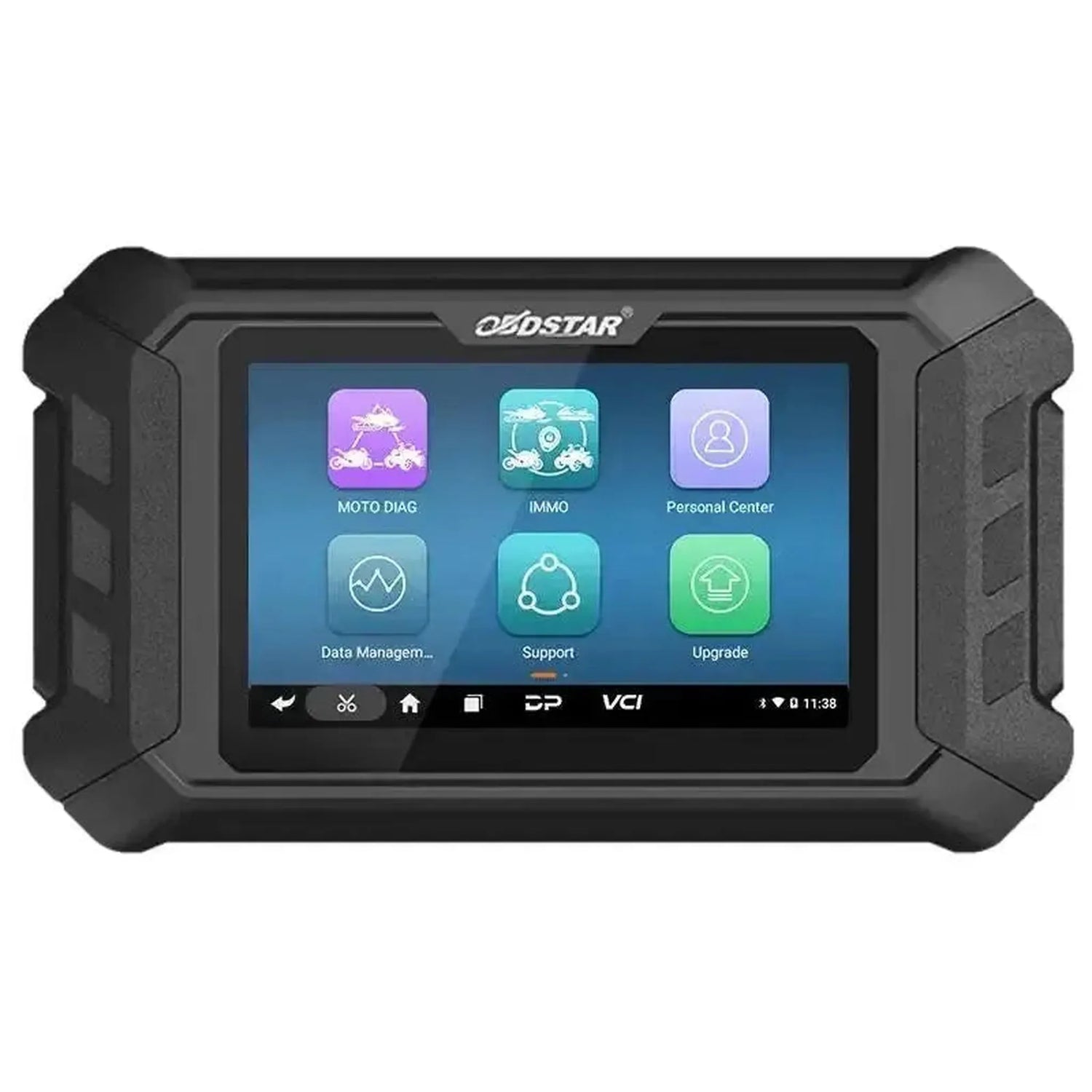

Der OBDSTAR IScan Triumph ist ein Auslesegerät für Motorräder, speziell entwickelt für Triumph. Dieses System basiert auf einem Tablet mit Android 5.1.1, einem RK3128 Quad-Core-Prozessor und einem 5,0-Zoll-Touchscreen. Der IScan Triumph unterstützt umfangreiche Diagnosefunktionen, besondere Funktionen und Schlüsselprogrammierung. Beim Kauf ist eine Lizenz für 1 Jahr Software-Updates enthalten.

Das Gerät bietet erweiterte Möglichkeiten wie automatische VIN-Identifikation und die Anzeige von Live-Daten in verschiedenen Formaten, darunter Text, Wellenformdiagramme und Instrumentendiagramme. Updates werden über eine Wi-Fi-Verbindung durchgeführt. Die Software enthält zudem Zugriff auf technische Bulletins, Fehlerbehebung und interaktive Schaltpläne, was Unterstützung bei komplexen Diagnoseverfahren bietet.

---

Diagnosefunktionen:

Der IScan Triumph unterstützt das Auslesen aller vorhandenen Steuergeräte im Motorrad, einschließlich ECU, ABS und TPMS.

• Aktuatortest: Steuert Komponenten wie Einspritzventile, Lüfter oder Ventile an, um die korrekte Funktion zu überprüfen.
• Automatische VIN-Identifikation: Identifiziert das Motorrad automatisch anhand der Fahrgestellnummer für einen schnellen Systemscan.
• Fehlercodes lesen und löschen: Liest und entfernt Fehlercodes (DTCs) aus allen verfügbaren Systemen des Motorrads.
• Live-Daten: Zeigt Echtzeitdaten von Sensoren und Komponenten in verschiedenen Ansichten, wie Text, Grafiken und Messgeräten.

---

Schlüssel- und EEPROM-Funktionen:

Der IScan Triumph bietet Funktionen zur Verwaltung von Schlüsseln und der Wegfahrsperre des Motorrads.

Schlüsselfunktionen:

• Schlüsselprogrammierung: Programmierung neuer oder Ersatzschlüssel, einschließlich Unterstützung bei vollständigem Schlüsselverlust.
• Immobilizer-Funktionen: Koppeln und Verwalten von Komponenten des Wegfahrsperrensystems, wie z. B. das Motorsteuergerät und das elektronische Lenkradschloss.

---

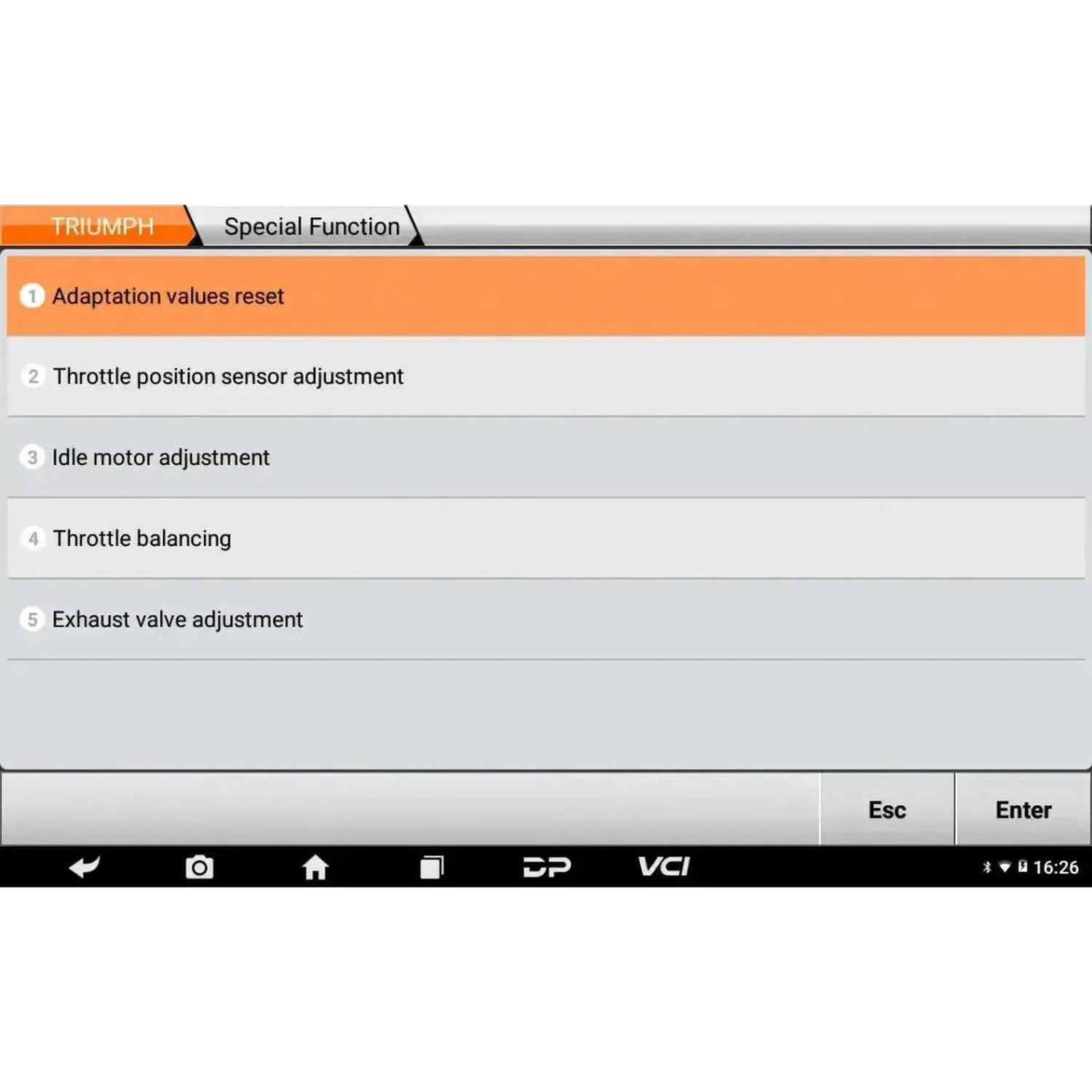

Service- und Wartungsfunktionen:

Dieses Gerät unterstützt mehr als 40 Service- und Wartungsfunktionen. Die verfügbaren Funktionen können je nach Marke, Modell und Baujahr des Motorrads variieren.

Motor und Antriebsstrang:

• Motoradaptationen zurücksetzen: Setzt die gelernten Werte des Motorsteuergeräts auf die Werkseinstellungen zurück.
• Drosselklappen synchronisieren: Sorgt für eine gleichmäßige Öffnung aller Drosselklappen für einen ruhigen Motorlauf.
• Drosselklappenpositionssensor einstellen: Kalibriert den Sensor, der die Position der Drosselklappe misst.
• Minimale Drosselklappenstellung einlernen: Stellt die Grundposition der Drosselklappe im Motorsteuergerät ein.
• Leerlaufdrehzahl anpassen: Stellt die Drehzahl des Motors ein, wenn dieser im Leerlauf läuft.
• Schrittmotor-Leerlaufdrehzahlregelung einstellen: Kalibriert den Schrittmotor, der die Leerlaufdrehzahl regelt.
• Getriebepositions-/Leerlaufpositions-Adaptation zurücksetzen: Setzt die eingelernten Werte für den Getriebepositionssensor zurück.
• Leerlauf-Getriebepositions-Einlernen: Kalibriert den Sensor für die Leerlaufposition.
• Schaltkraftsensor-Adaptation zurücksetzen: Setzt die adaptiven Werte des Schaltkraftsensors zurück.
• Schaltmuster Schaltkraftsensor anpassen: Ändert die Einstellungen für die Empfindlichkeit oder das Muster des Schaltassistenten.
• Kurbelwellenpositionsanpassung: Führt eine Einlernprozedur für den Kurbelwellenpositionssensor durch.
• Kraftstoffkorrektur (langfristig) einstellen: Stellt die langfristigen Anpassungen des Kraftstoffgemischs ein.
• Auspuffklappenzug einstellen: Kalibriert die Züge der Drosselklappe im Auspuffsystem.
• Motorsteuergerät (ECM) entsperren: Entsperrt die Steuereinheit, um spezifische Anpassungen durchzuführen.
• Händlerverriegelungsstatus: Prüft den Status der Händlerverriegelung an der Steuereinheit.

Bremsen, Sicherheit und Federung:

• Bremssystem entlüften: Aktiviert die ABS-Pumpe, um Luft aus dem Bremssystem während des Entlüftens zu entfernen.
• ABS-Variantencodierung: Konfiguriert die ABS-Steuereinheit für die spezifische Variante des Motorrads.
• ABS-Menü im Armaturenbrett konfigurieren: Schaltet die Anzeige des ABS-Menüs im Armaturenbrett ein.
• Reifendruckkontrollsystem (TPMS) ein- oder ausschalten: Aktiviert oder deaktiviert das TPMS-System.
• Radsensor(en) installieren/ersetzen: Registriert neue oder ersetzte Radsensor(en) im System.
• Instrumentierung für Triumph elektrische Federung: Konfiguriert die Einstellungen des elektronischen Federsystems.

Karosserie und Elektronik:

• Serviceintervall einstellen: Setzt die Wartungserinnerung im Instrumentenpanel zurück oder konfiguriert sie.
• Tempomat ein-/ausschalten: Aktiviert oder deaktiviert die Tempomat-Funktion im Steuergerät.
• Triumph Shift Assist ein-/ausschalten: Aktiviert oder deaktiviert die Quickshifter-Funktion.
• Instrumententafel-Konfiguration (Markt, Druckeinheit, Reifendruck): Passt die Einstellungen des Instrumentenpanels an, wie Region, Messeinheiten (z. B. bar/psi) und die Anzeige des Reifendrucks.
• Kilometerstand einstellen/zurücksetzen: Passt den Kilometerstand im Instrumentenpanel an.
• Uhr- und Datumseinstellungen anpassen: Stellt die Zeit und das Datum im Armaturenbrett ein.
• Scheinwerfer-Positionseinstellung: Führt eine Kalibrierung zur Einstellung der Scheinwerfer durch.
• Konfiguration beheizter Teile: Stellt die Funktionalität der beheizten Griffe und des beheizten Sitzes ein.

Schlüssel und Wegfahrsperre:

• Schlüssel koppeln: Programmiert neue oder bestehende Schlüssel für die Wegfahrsperre.
• Neuen Schlüssel hinzufügen: Registriert einen zusätzlichen Schlüssel im System. Unterstützt Situationen mit vollständigem Schlüsselverlust.
• Alle Schlüssel neu registrieren: Löscht alle vorhandenen Schlüssel und registriert einen neuen Satz. Unterstützt Situationen mit vollständigem Schlüsselverlust.
• Elektronisches Lenkradschloss koppeln: Verbindet ein neues oder bestehendes elektronisches Lenkradschloss mit dem System.
• Motorsteuergerät (ECM) und Wegfahrsperre koppeln: Synchronisiert das ECM mit der Wegfahrsperre, zum Beispiel nach dem Austausch eines der Komponenten.

---

Spezielle Funktionen und Möglichkeiten:

Der OBDSTAR IScan Triumph bietet verschiedene fortschrittliche Funktionen für spezialisierte Aufgaben.

Dokumentation und Schaltpläne:

• Interaktive Schaltpläne: Bieten visuelle Unterstützung beim Auffinden elektrischer Fehler.
• Fehlerbehebung: Bietet schrittweise Unterstützung bei der Lösung spezifischer Fehlercodes.
• Technische Bulletins: Bietet Zugang zu vom Hersteller herausgegebenen technischen Informationen.

Weitere spezielle Funktionen:

• ECU-Klonen: Ermöglicht das Kopieren der Daten einer Motorsteuerung auf ein Ersatzmodul.

---

Optionale Erweiterungsmodule:

Für den OBDSTAR IScan Triumph sind optionale Erweiterungen in Form von Hardware-Zubehör erhältlich. Diese wurden von OBDSTAR entwickelt, um die Anwendungsmöglichkeiten des Diagnosegeräts zu erweitern.

Hardwaremodule und Zubehör:

• M002A: Ein Kabel mit Batterieklemmen zum Herstellen einer Masseverbindung (GND).
• M003A: Ein multifunktionales Überbrückungskabel zum Herstellen von Verbindungen mit bestimmten Pins an nicht standardmäßigen Diagnoseanschlüssen.

---

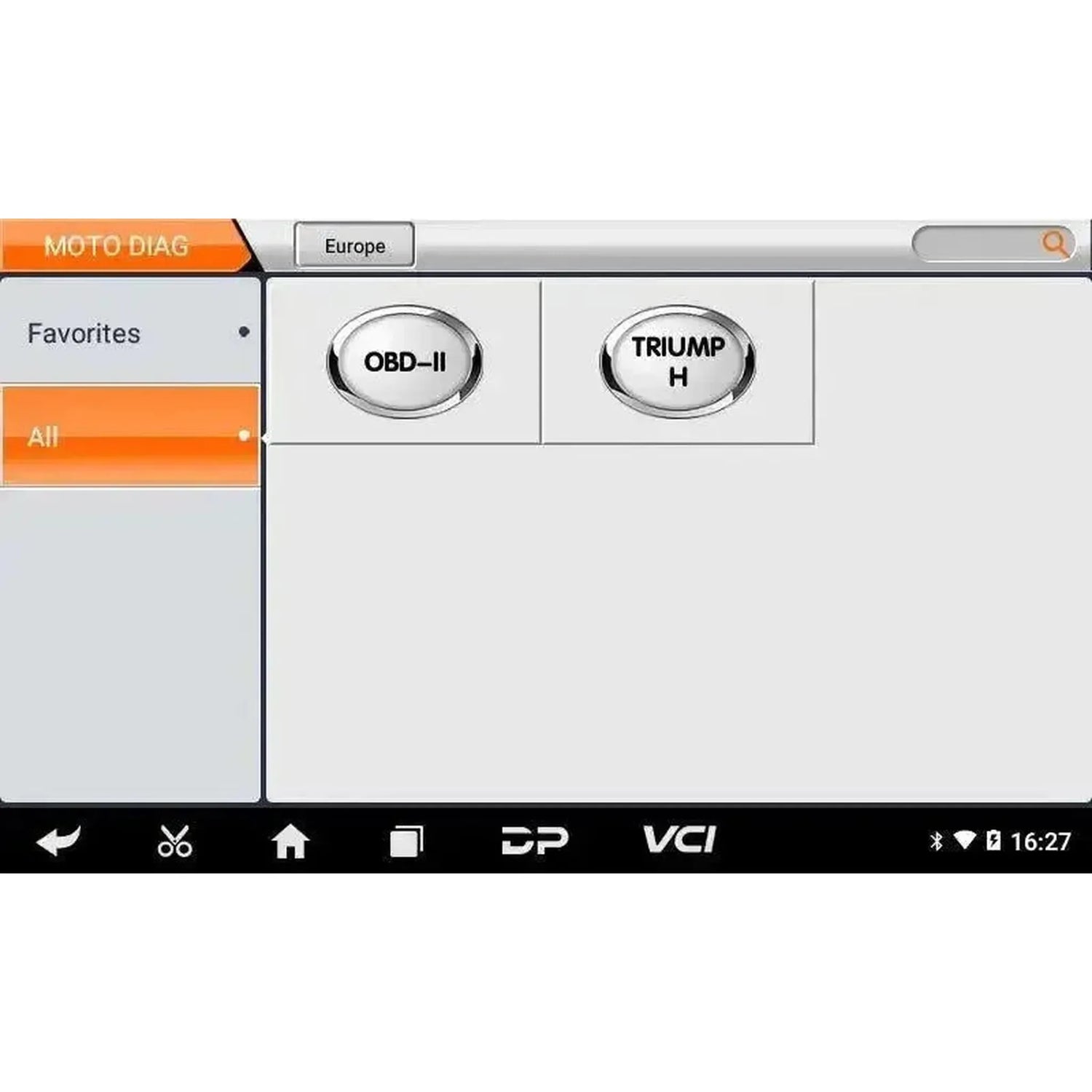

Unterstützte Fahrzeugmarken:

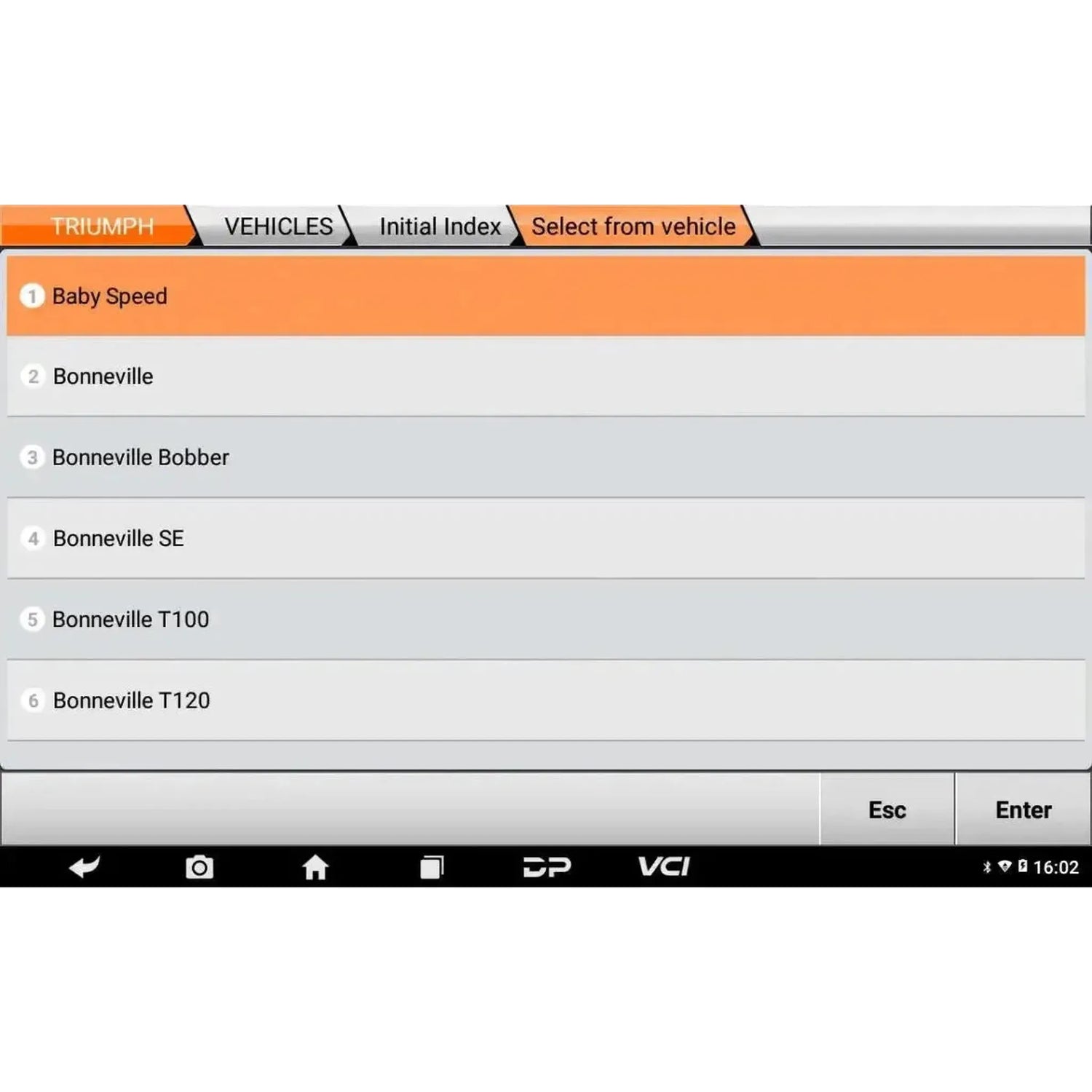

Der OBDSTAR IScan Triumph wurde speziell für die Durchführung von Diagnoseverfahren bei Triumph Motorrädern entwickelt.

• Europäisch: Triumph

---

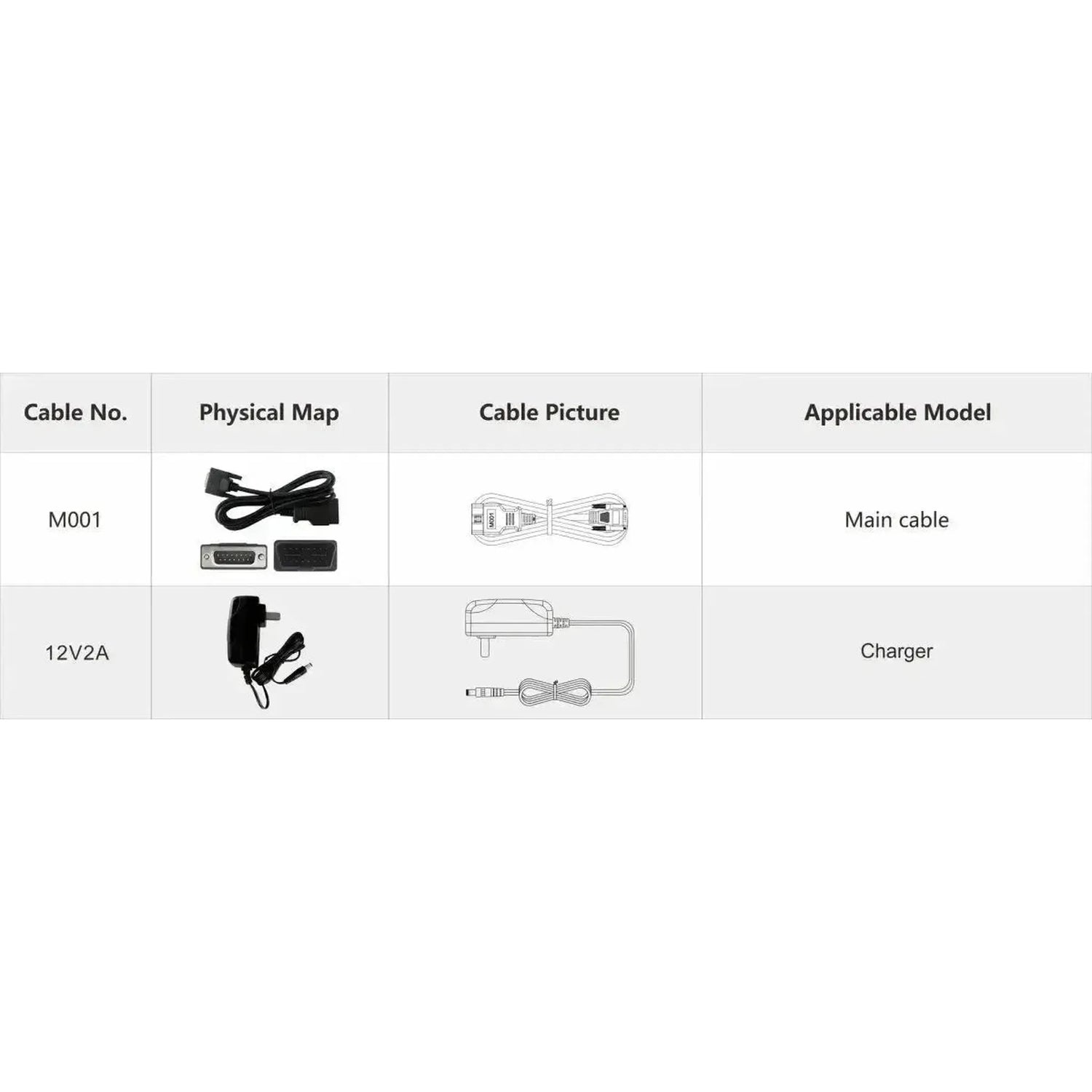

Lieferumfang:

• 1x OBDSTAR IScan Triumph Diagnosegerät

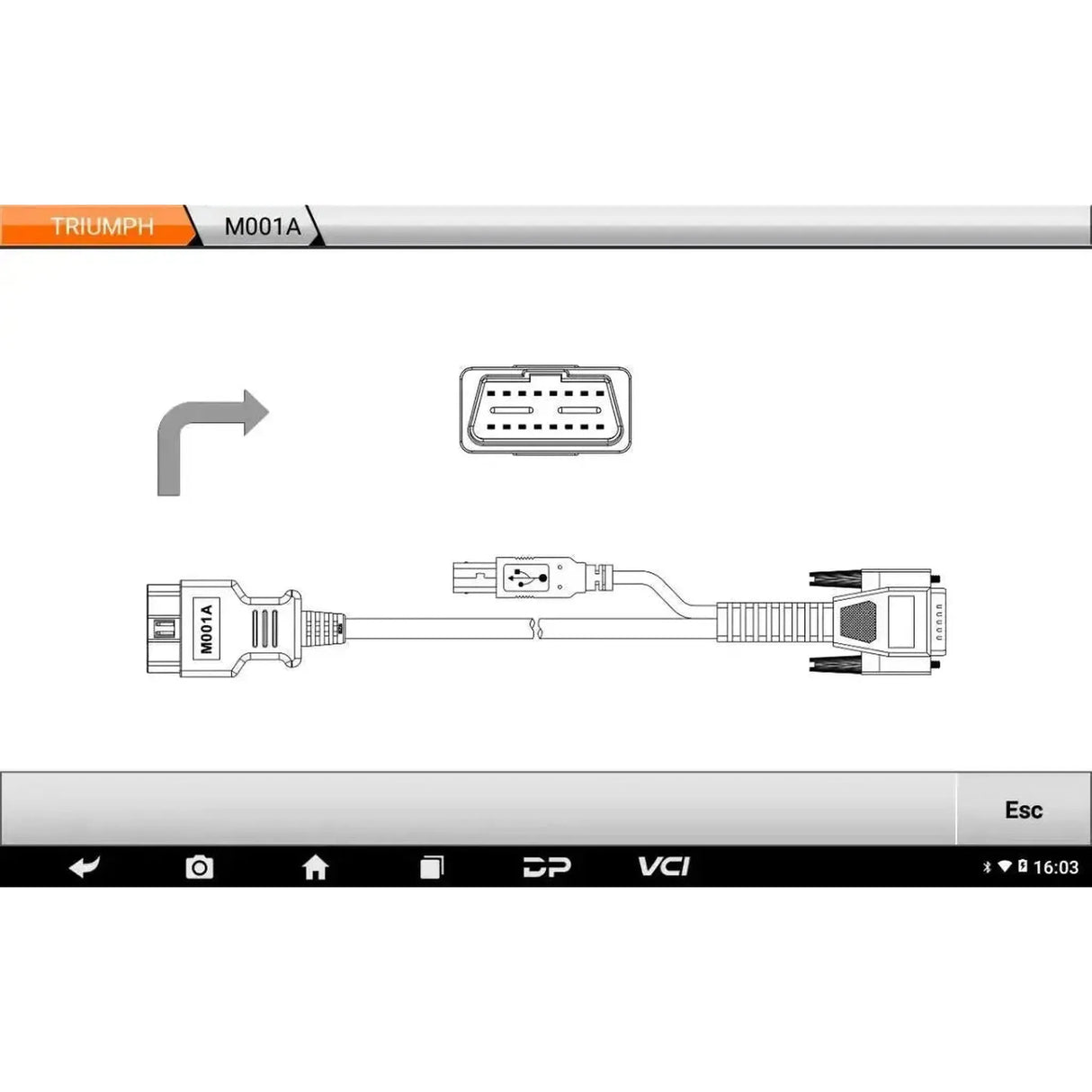

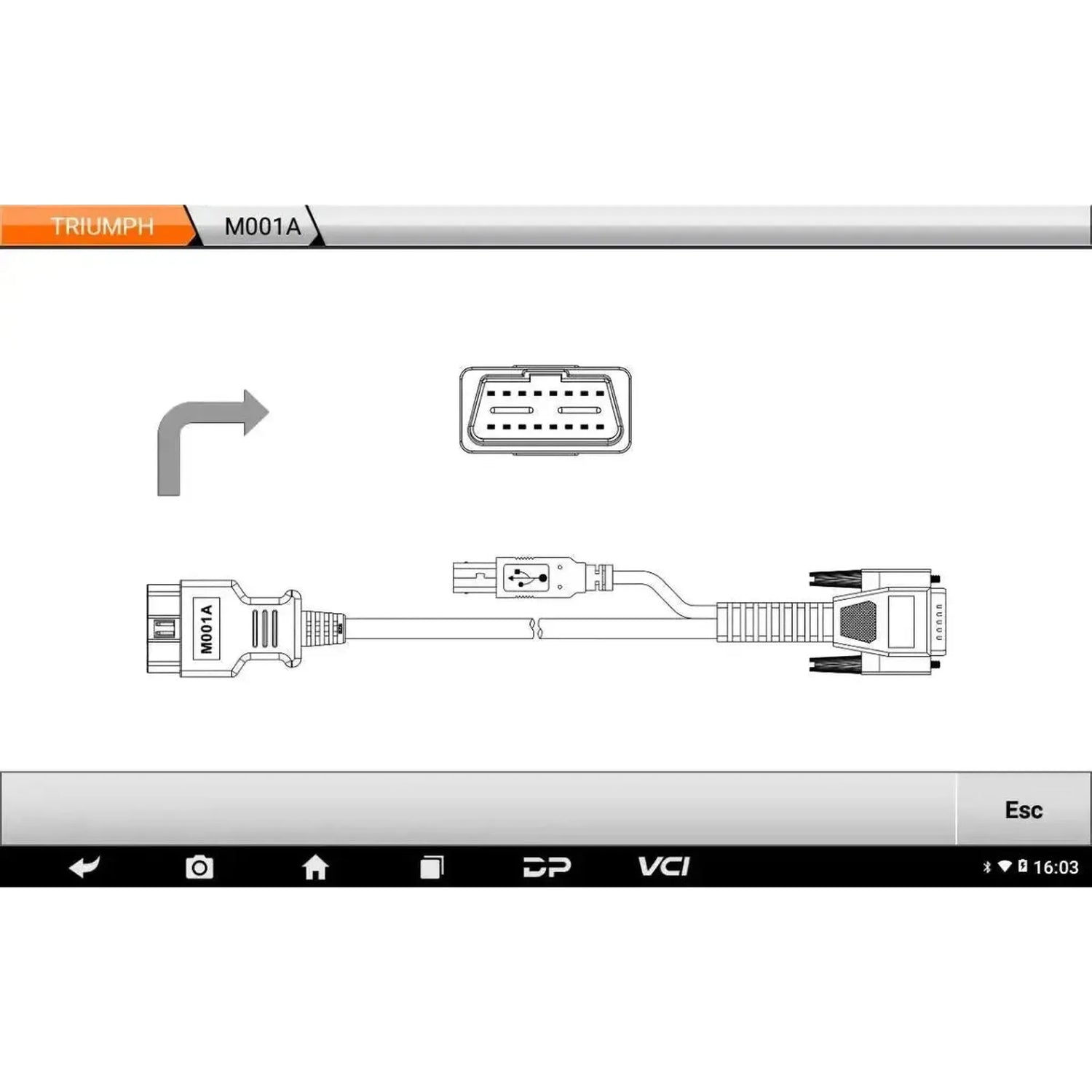

• 1x M001 Hauptkabel
• 1x 12V 2A Ladegerät

---

Lizenzinformationen:

• Inklusive 1 Jahr Updates: Beim Kauf ist eine Update-Lizenz für 12 Monate enthalten.

Nach Ablauf der Lizenzperiode bleiben die Grundfunktionen des Geräts mit der zuletzt installierten Softwareversion verfügbar. Der Zugang zu neuen Software-Updates und Online-Funktionen erfordert eine neue Lizenz.

---

Technische Spezifikationen:

Spezifikation	Beschreibung
Produktmarke	OBDSTAR
Produktmodell	IScan Triumph
Betriebssystem	Android 5.1.1
Bildschirmgröße	5,0 Zoll
Bildschirmauflösung	800x480
Prozessor	RK3128 Quad-Core ARM Cortex A7
Speicher	Unterstützt 32GB Micro SD (TF) Karte
Konnektivität	Wi-Fi, USB
Batterie	2600mA, wiederaufladbare Polymer Lithium Batterie
