OBDSTAR IScan Harley Davidson | Diagnosegerät | Motorrad

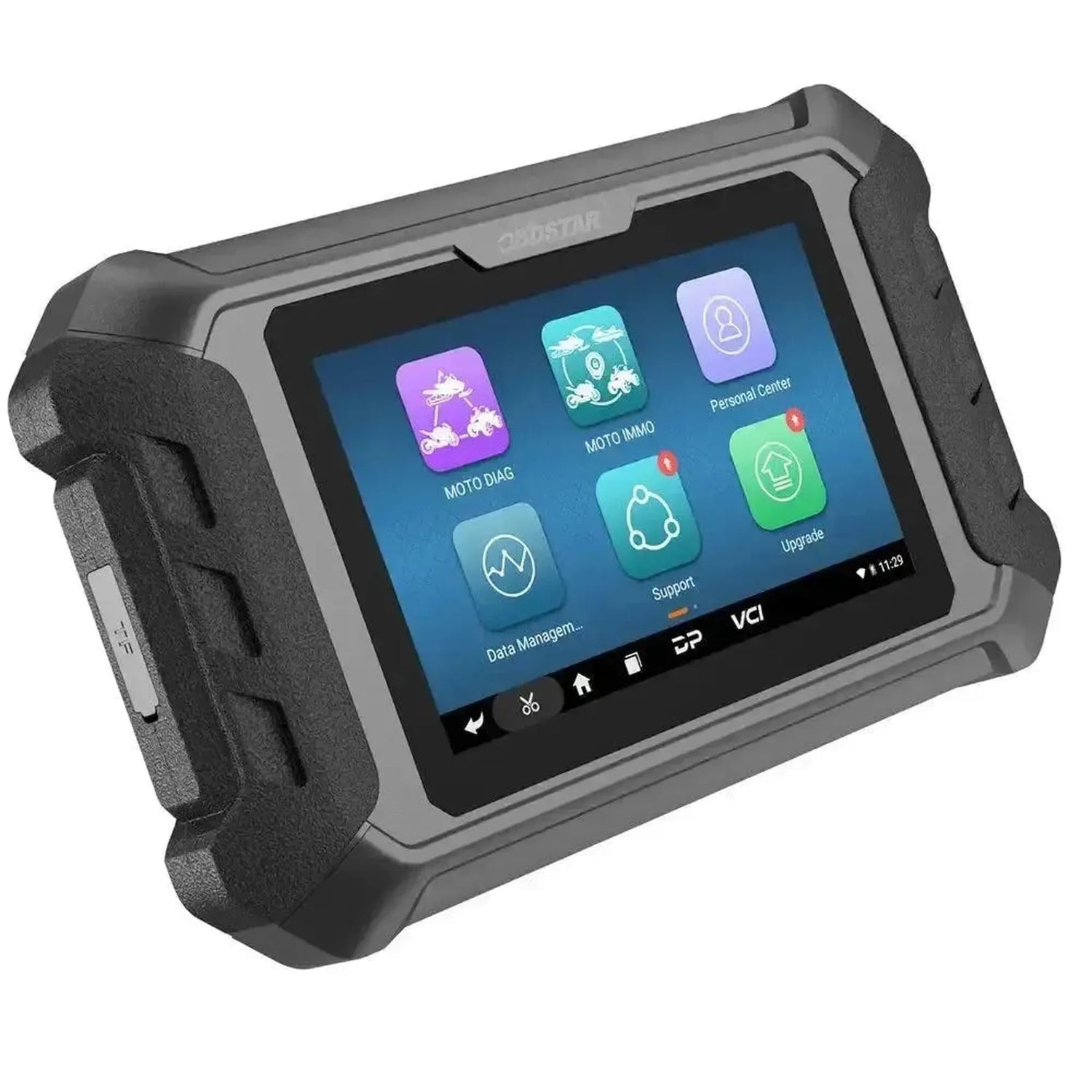

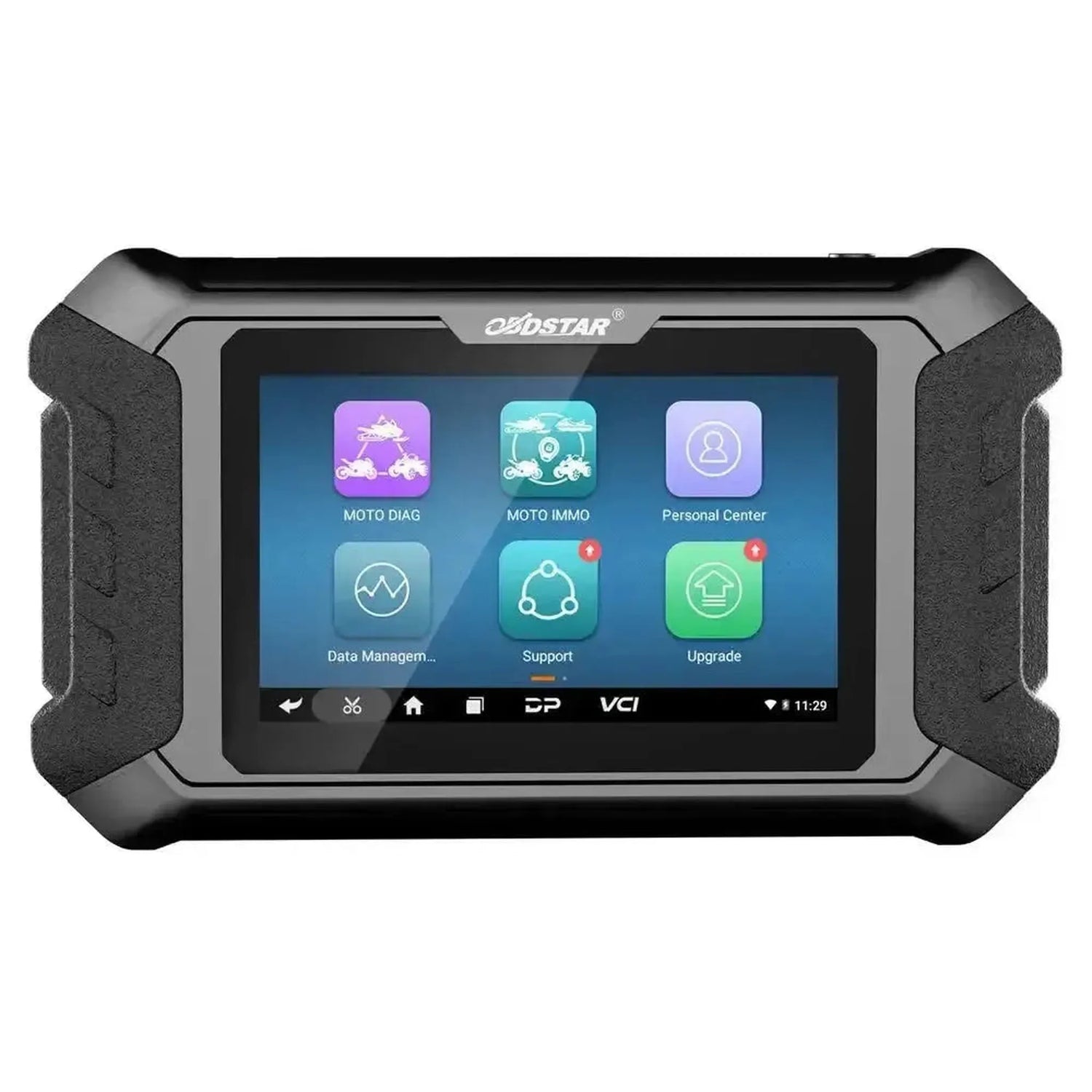

Der OBDSTAR IScan Harley Davidson ist ein Auslesegerät, das speziell für die Diagnose von Harley-Davidson Motorrädern entwickelt wurde. Das System basiert auf einem RK3128 Quad-Core Prozessor und läuft mit dem Android 5.1.1 Betriebssystem. Die Bedienung erfolgt über einen 5,0 Zoll kapazitiven Touchscreen. Der IScan unterstützt eine breite Palette von Funktionen, darunter das Auslesen von ECU-Informationen, die Analyse von Live-Daten und die Durchführung von Aktuatortests. Beim Kauf ist eine Lizenz für 1 Jahr Software-Updates enthalten.

Das Gerät bietet umfangreiche Diagnosemöglichkeiten, wie einen automatischen Scan aller vorhandenen Systeme und das Lesen und Löschen von Fehlercodes. Außerdem ist es möglich, besondere Funktionen auszuführen, wie das Anlernen von Komponenten und das Konfigurieren von Modulen. Die Funktionalität kann mit optionalen Hardwaremodulen erweitert werden, darunter ein multifunktionales Jumperkabel und ein GND-Kabel für spezifische Diagnoseverfahren.

Diagnosefunktionen:

Der OBDSTAR IScan Harley Davidson bietet verschiedene Diagnosefunktionen zur Analyse der elektronischen Systeme des Motorrads.

• Fehlercodes lesen und löschen: Liest und entfernt diagnostische Fehlercodes (DTC's) aus allen verfügbaren Steuergeräten.
• Freeze-Frame-Daten: Zeigt eine Momentaufnahme der Fahrzeugdaten zum Zeitpunkt der Speicherung eines Fehlercodes an.
• Live-Daten lesen: Zeigt Echtzeitdaten von Sensoren und Komponenten an, wie Drehzahl, Temperatur und Sensorspannungen.
• Aktuatoren testen: Steuert Komponenten wie die Kraftstoffpumpe, Einspritzventile und Lüfter direkt an, um die Funktion zu überprüfen.

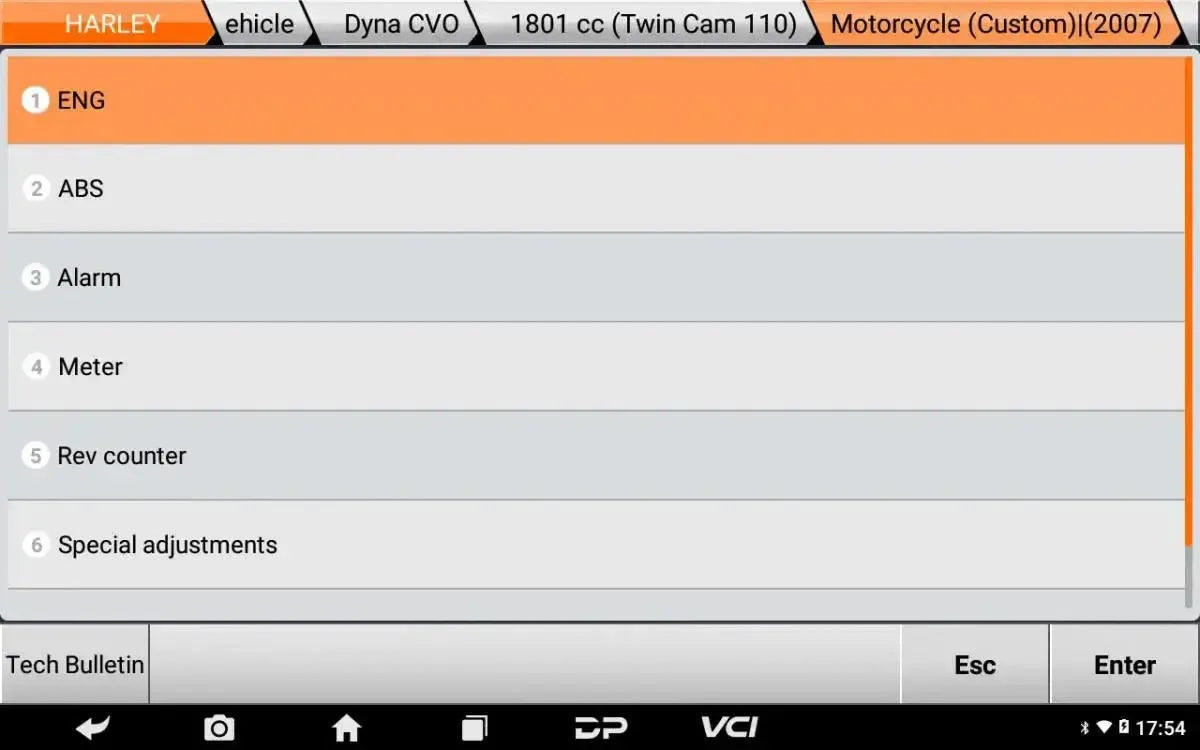

• Auto scannen: Führt einen vollständigen Scan aller vorhandenen elektronischen Systeme im Motorrad durch.
• Grundeinstellungen: Ermöglicht die Durchführung von Basiskonfigurationen und Anpassungen in verschiedenen Modulen.
• ECU-Informationen: Ruft detaillierte Informationen vom Steuergerät ab, wie Hardware- und Softwareversionen.

Service- und Wartungsfunktionen:

Dieses Diagnosegerät unterstützt eine breite Palette an Diagnose- und Wartungsfunktionen für Harley-Davidson Motorräder. Die verfügbaren Funktionen können je nach spezifischem Modell, Baujahr und installierten Steuergeräten variieren.

Motor und Antriebsstrang:

• Serviceanzeige zurücksetzen: Setzt die Serviceintervallanzeige nach Wartung, wie einem Ölwechsel, zurück.
• Drosselklappenpositionssensor (TPS) initialisieren: Kalibriert den Drosselklappenpositionssensor, was nach Austausch oder Reinigung erforderlich ist.
• Leerlaufdrehzahl anpassen: Stellt die Leerlaufdrehzahl des Motors elektronisch innerhalb der Herstellerspezifikationen ein.
• Kurbelwellenpositionssensor (CKP) anlernen: Führt das Verfahren zum erneuten Anlernen des Kurbelwellenpositionsmusters nach dem Austausch des Sensors oder von Antriebskomponenten durch.
• Aktuatoren testen: Aktiviert und testet Komponenten wie die Kraftstoffpumpe, Einspritzventile und den Lüfter, um die korrekte Funktion zu überprüfen.

Bremsen:

• ABS-System entlüften: Aktiviert die ABS-Pumpe, um Luft aus dem Bremssystem während des Entlüftungsvorgangs zu entfernen.

Karosserie und Elektronik:

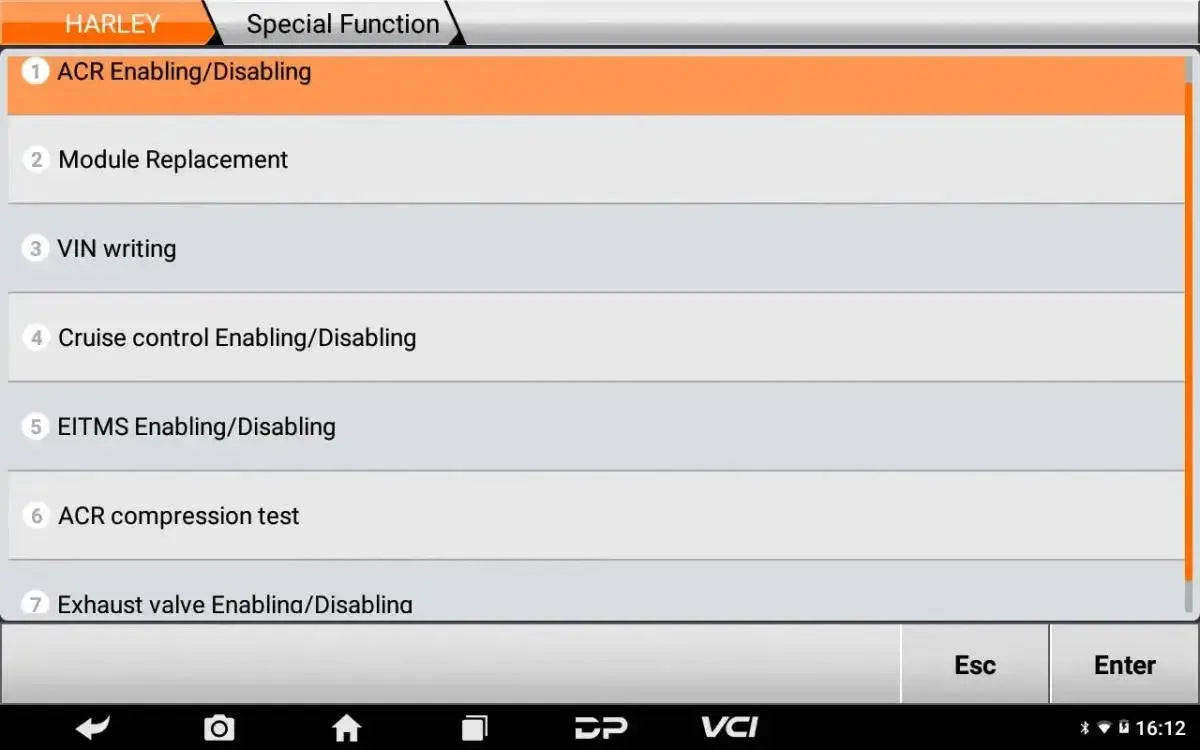

• Schlüssel und Fernbedienungen (FOB) programmieren: Fügt neue Schlüssel oder Fernbedienungen zum Sicherheitssystem des Motorrads hinzu oder entfernt diese.
• Modulkonfiguration: Codiert und konfiguriert neue Steuergeräte, wie das Body Control Module (BCM) oder die Engine Control Unit (ECU), nach der Installation.
• Instrumententafelkonfiguration: Passt die Einstellungen des Instrumententafels an, wie die Einheiten für Geschwindigkeit und Temperatur.
• Audio- und Lautsprecherkonfiguration: Konfiguriert die Einstellungen des Audiosystems und der Lautsprecher bei Modellen, die damit ausgestattet sind.
• Blinker- und Sicherheitsmodul konfigurieren: Legt die Parameter für die Blinker und das Sicherheitsmodul fest.

Optionale Erweiterungsmodule:

Die Funktionalität des OBDSTAR IScan Harley Davidson kann mit verschiedenen optionalen Zubehörteilen erweitert werden. Diese Erweiterungen sind speziell für die Verwendung mit diesem Diagnosesystem konzipiert.

Hardwaremodule und Zubehör:

• M002A GND-Kabel: Kabel zur Herstellung einer Erdverbindung (GND).
• M003A multifunktionales Jumperkabel: Ein Jumperkabel, das für verschiedene Verbindungen während diagnostischer Verfahren verwendet wird.

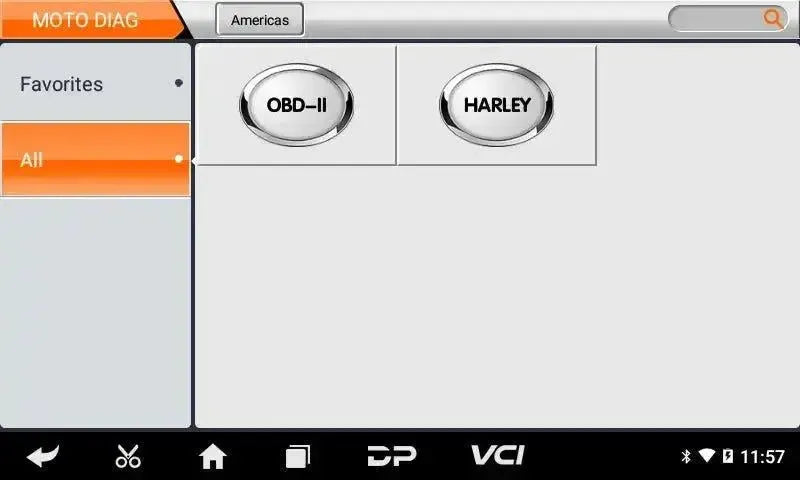

Unterstützte Fahrzeugmarken:

Der iScan ist ein Diagnosegerät, das speziell für Harley-Davidson Motorräder entwickelt wurde und Unterstützung für die unten aufgeführte Marke bietet.

• Amerikanisch: Harley-Davidson

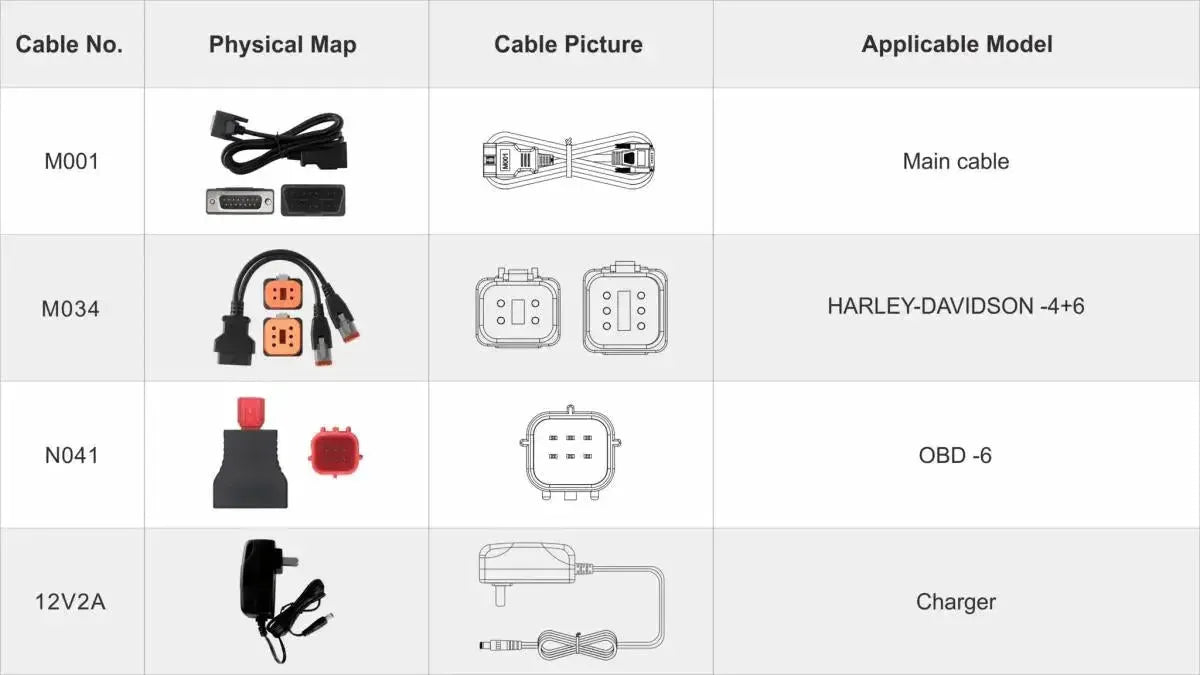

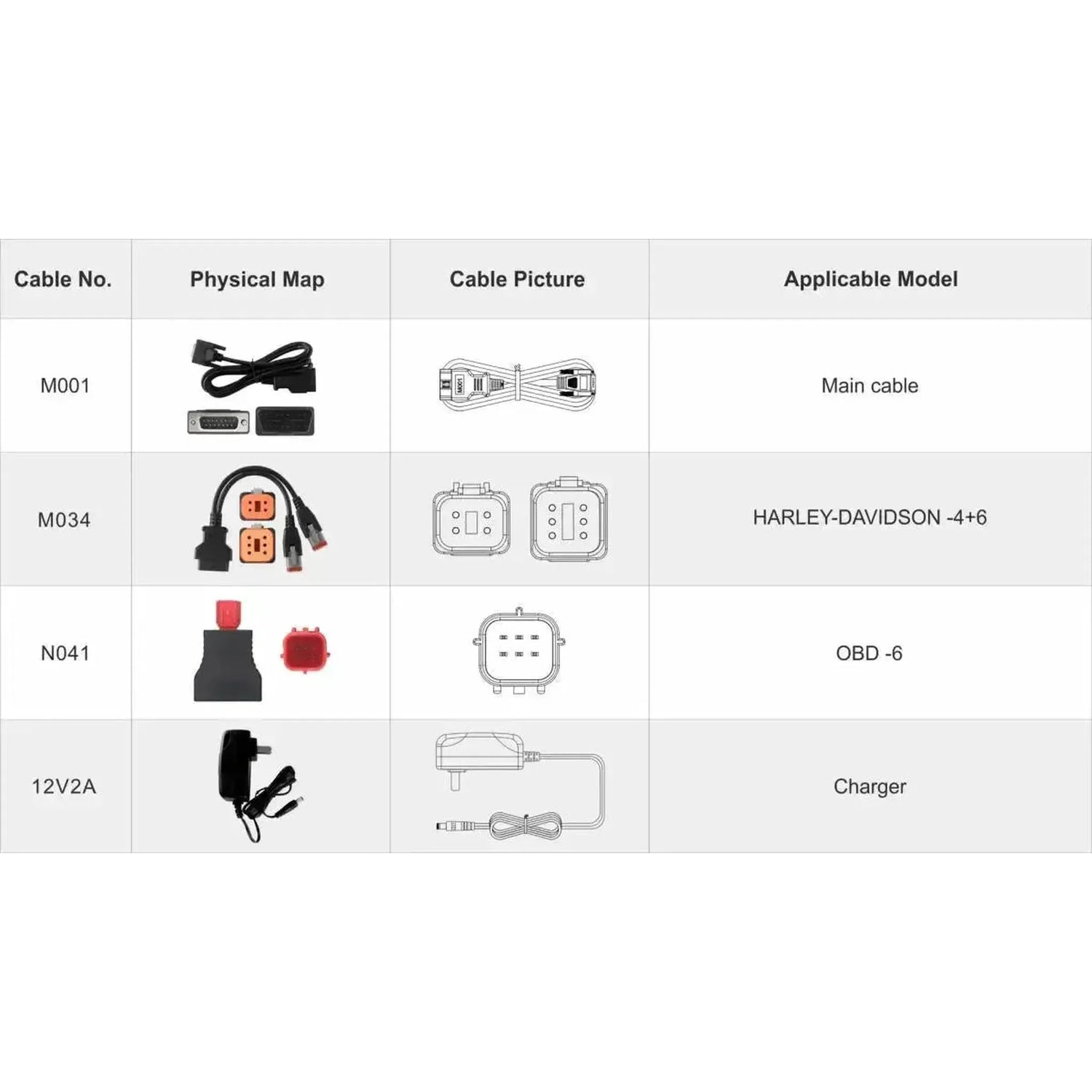

Lieferumfang:

• 1x OBDSTAR IScan Harley Davidson
• 1x M001 Hauptkabel
• 1x N004 4-poliger Adapter
• 1x N041 OBD-Kabel
• 1x 12V2A Netzadapter
• 1x Benutzerhandbuch
• 1x Packliste

Lizenzinformationen:

• Inklusive 1 Jahr Updates: Beim Kauf ist eine Update-Lizenz für 12 Monate enthalten.

Nach Ablauf der Lizenzzeit funktioniert das Gerät weiterhin mit der zuletzt installierten Softwareversion. Die Online-Funktionen und die Möglichkeit, neue Software-Updates zu erhalten, entfallen, bis die Lizenz verlängert wird.
