Jaltest Anhänger Diagnosegerät

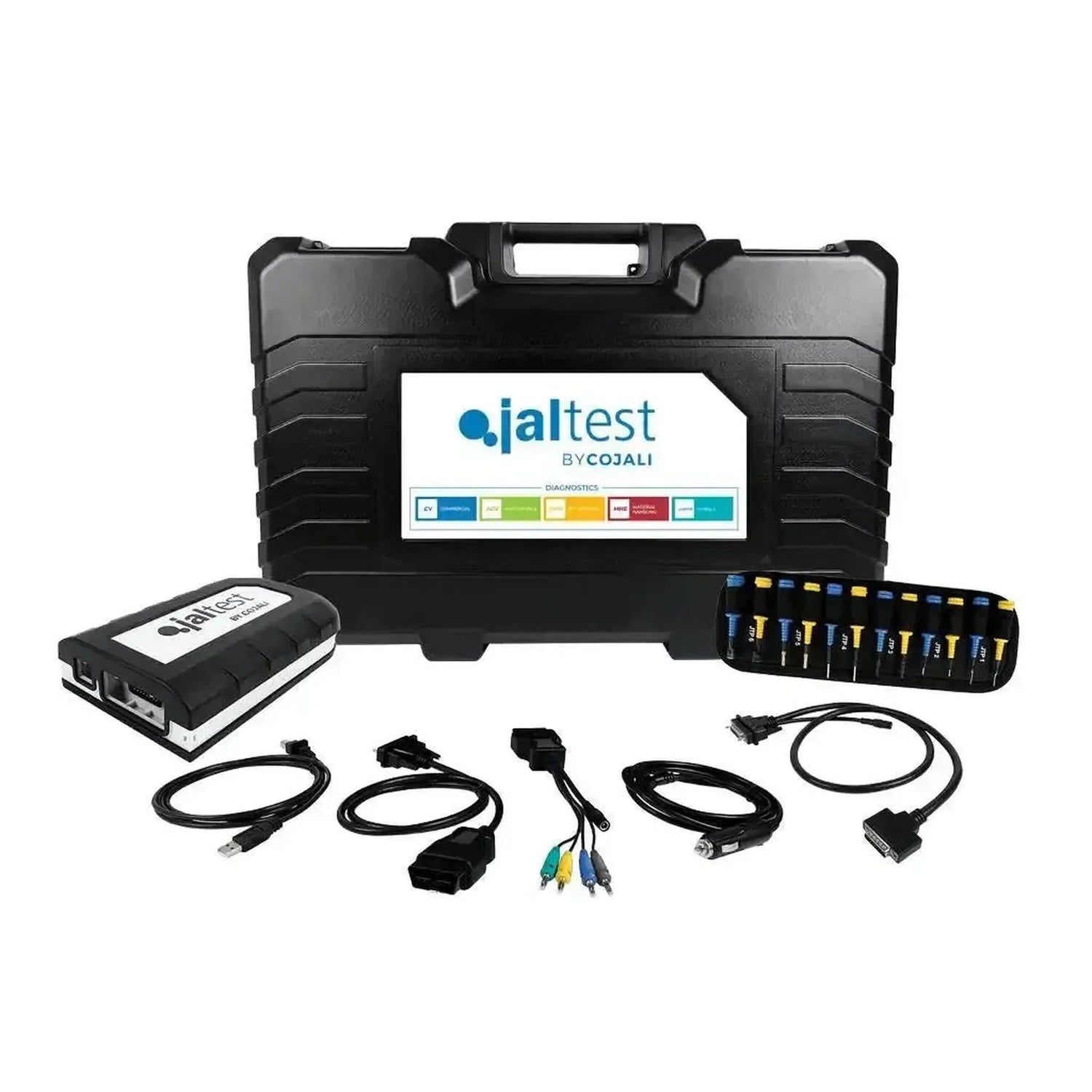

Was im Koffer enthalten ist

Der Koffer enthält die Hardware, mit der Sie die Verbindung herstellen, sowie das Softwarerecht, das die Anhänger-Modul freischaltet. Die Hardware ist identisch mit dem separaten Set 70001052; der Unterschied zwischen den Auslesegeräten liegt in der Softwaremodul, nicht in der Koffer. Nachfolgend finden Sie für jedes Zubehörteil die Beschreibung und die zugehörige Referenznummer.

Hardware

• Jaltest Link V9 (70001015): Die Diagnose-Schnittstelle, die Sie an den Diagnose-Anschluss des Anhängers anschließen, mit 26-poliger DB26 zum Kabel und USB-C zum PC.

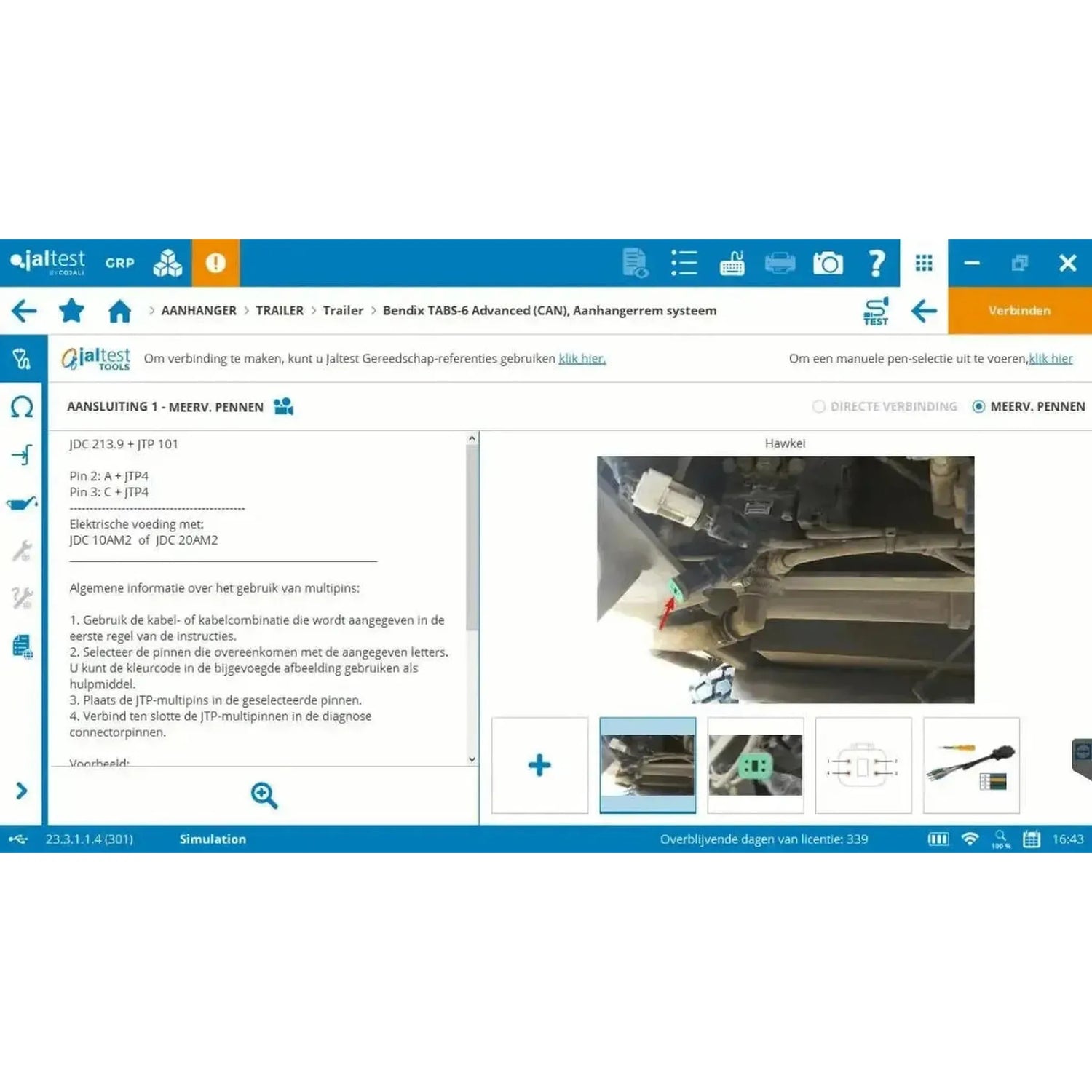

• Multipin-Kit (70002001): Zwanzig Mehrfachstecker JTP01 bis JTP10, jeweils in zwei Farben, das Verbindungskabel JTP101 und zwei Stromversorgungskabel — JDC10AM2 mit Batterieklemmen und JDC20AM2 für den Zigarettenanzünder. Damit stechen Sie direkt in einen Stecker, für den kein eigenes Diagnosekabel vorhanden ist.
• OBD-Kabel, 16-polig (JDC213.9): Das Standardkabel für den gewöhnlichen Diagnose-Anschluss.
• USB-C-Kabel (JDC107.9B): Die Verbindung zwischen der Link und Ihrem Laptop.
• Verlängerungskabel mit 100 cm Länge (JDC100): Mit einem 26-poligen DB26-Stecker, dem breiten Anschluss auf der Link selbst. Nützlich, wenn die Buchse auf dem Anhänger sitzt und Sie daneben messen möchten.
• Koffer (70003015): Die kompakte Ausführung mit den Maßen 505 x 381 x 146 mm.

Software

• Software (293500): Der einmalige Kauf, der das Modul Modular Trailer freischaltet. Bei Modular ist das erste Nutzungsjahr hierin bereits enthalten, daher ist keine separate Software-Lizenz erforderlich.

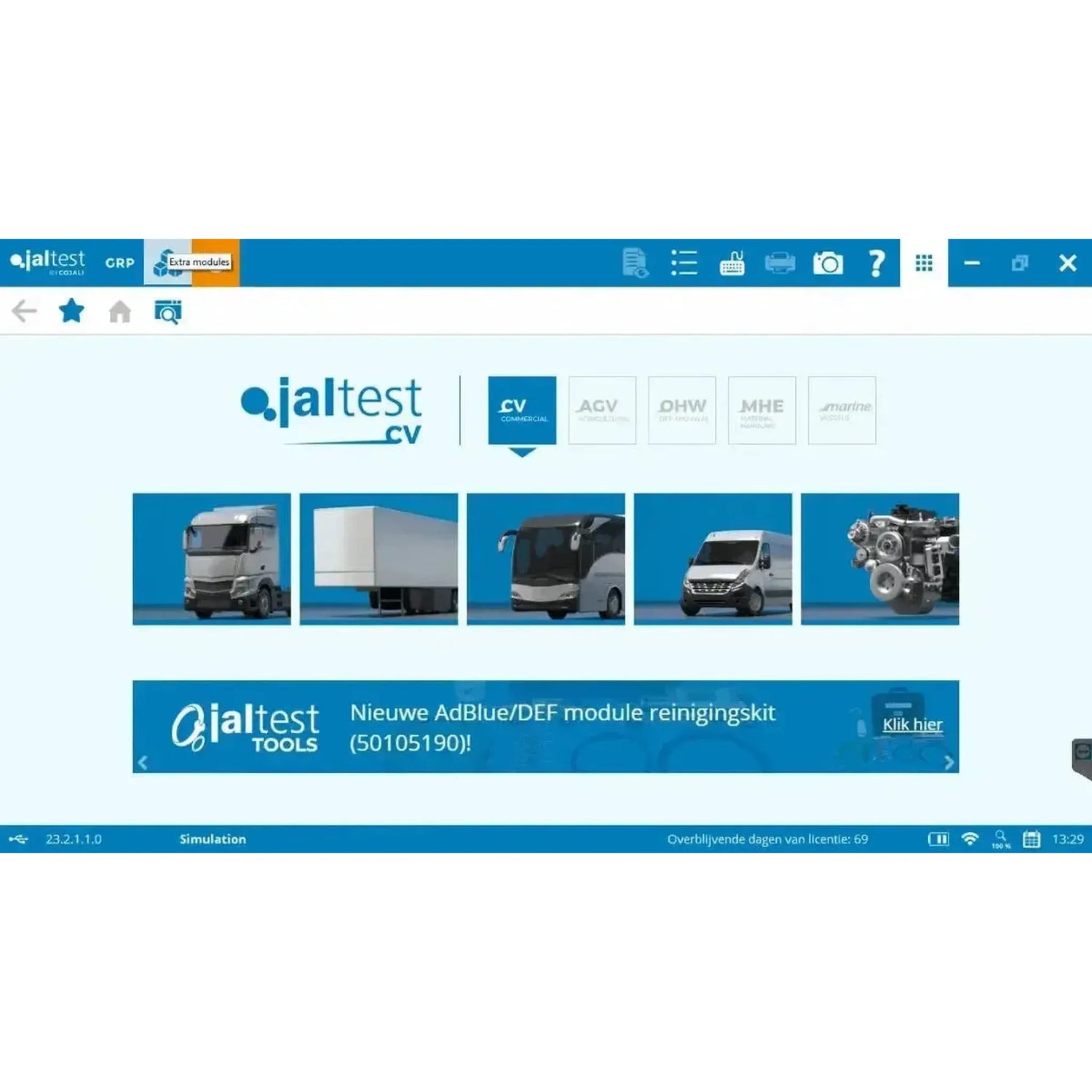

• Jaltest GRP: Die Werkstatt-Software von Cojali für Kunden, Fahrzeuge und Berichte in den Modi Basic, Synchro und Enterprise; diese Modi können kostenlos aktiviert werden.

Eine Laptop und die Anhängerkabel gehört hier nicht dazu. Siehe Kabel und Computer weiter unten auf dieser Seite.

Für welche Anhänger und Systeme

Bei einem Anhänger schaut Jaltest nicht auf den Hersteller sondern auf den verbauten System. Suchen Sie nach dem Namen auf der Seite des Auflegers, werden Sie ihn meist nicht finden: Die Abdeckung läuft über den Hersteller des Bremssystem, der Luftfederung oder des Kühlanlage. Die Einteilung nach Kontinent im Folgenden bezieht sich auf das Land, aus dem die Marke stammt, nicht auf den aktuellen Eigentümer.

Systemhersteller in der Abdeckung

Bekannte Namen in der Abdeckung von Jaltest Modular Anhänger: Bendix, Cojali, Haldex, Knorr-Bremse und Wabco für die Bremssysteme, und Carrier und Thermo King für die Kühleinheiten.

Alle zehn Systemhersteller, aufgeteilt nach Kontinent:

Europäisch schließt das Vereinigte Königreich, Türkei und Russland. Unter Sonstige steht der Name, dessen Herkunft nicht nachvollziehbar war. Ein Name in der Liste bedeutet, dass Abdeckung vorhanden ist, nicht dass jede Generation jedes Systems vollständig unterstützt wird.

Die Systeme am Anhänger

• Elektronisch geregelte Bremssysteme (EBS und TEBS): Die Bremsregelung mit den Modulatoren, den Drucksensoren und den Raddrehzahlgebern, einschließlich Knorr-Bremse EBS 5 und die TEBS-Anhängersysteme.
• ABS-Bremsregelungen: Haldex Modal und Haldex Modular, Knorr-Bremse KB4-TA, Cojali E-ABS und die Bendix-Anhängerbremsregelung auf CAN.
• Luftfederung (ECAS): Die elektronisch geregelte Luftfederung mit den Höhensensoren, den Ventilblöcken und der Achslastmessung.
• Reifendrucküberwachung (TPMS): Die Überwachung des Reifendrucks, unter anderem bei Haldex und Bendix.
• Verschleißüberwachung: Die Verschleißsensoren an den Bremsbelägen und das Rückstellverfahren nach dem Austausch.
• Kühleinheiten: Die Steuereinheiten von Thermo King und Carrier am Kühlanhänger.
• Telematik: Die Telematikesysteme, die Jaltest bei Modular Trailer führt.

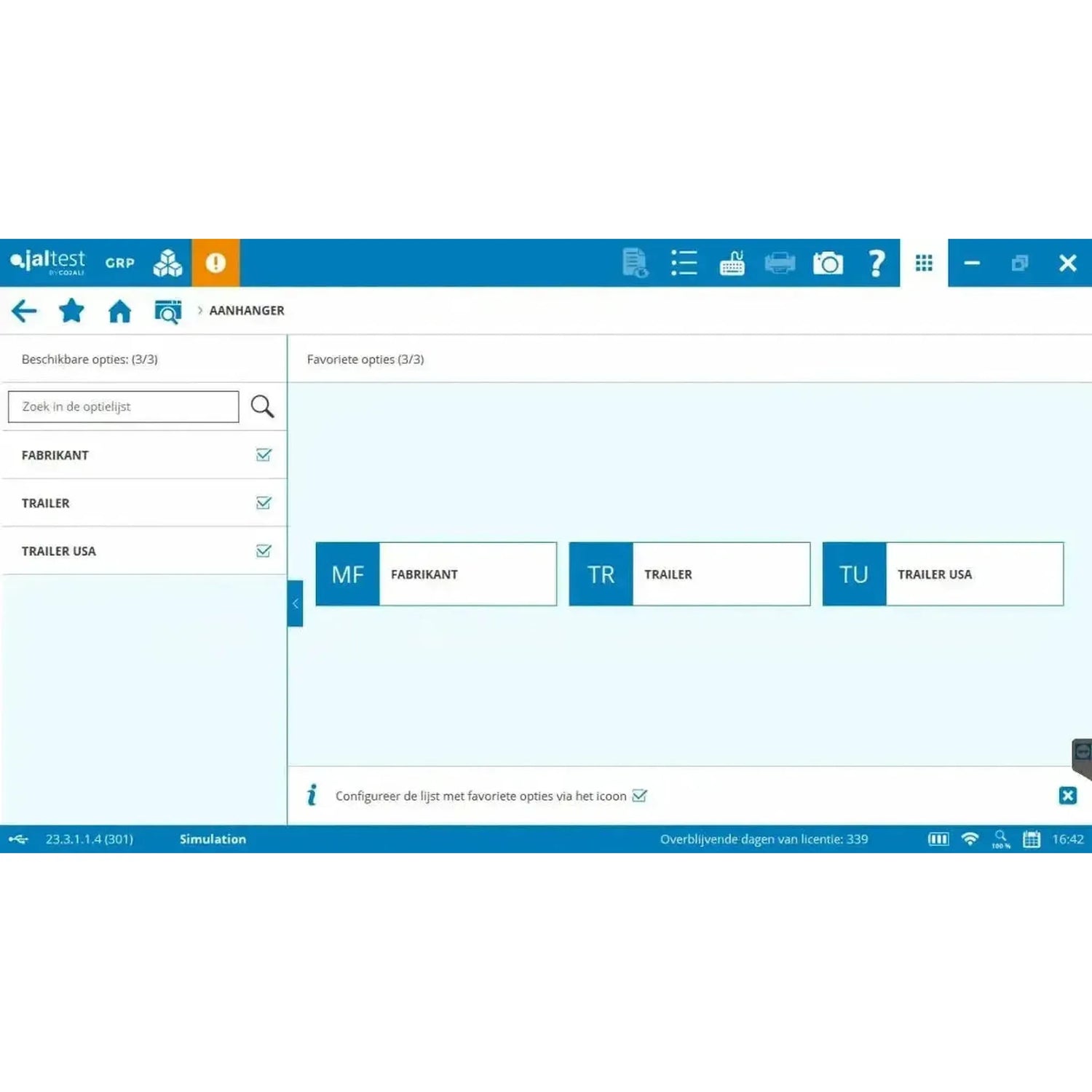

Nach System statt nach Anhänger suchen

Dasselbe Bremssystem sitzt in Dutzenden Auflieger verschiedener Hersteller. Sie nähern sich diesem daher über den System: Zuerst die Hersteller, dann die Generation, und erst dann die Steuereinheit.

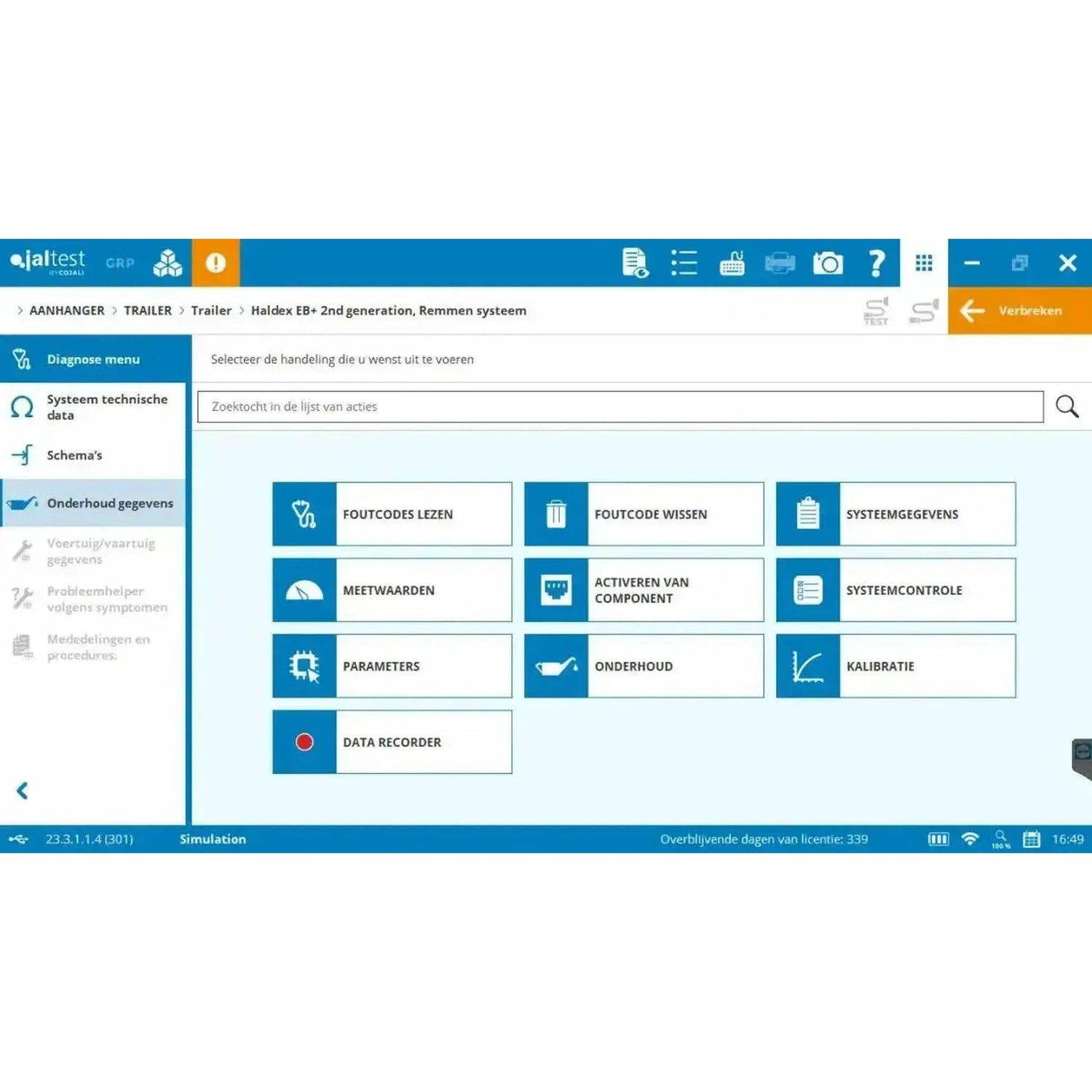

Was Sie damit tun können

Mit dem Anhänger-Modul lesen Sie die Steuergeräte des Anhängers aus, folgen Sie Messwerte und steuern Sie Komponenten ein. Darüber hinaus erledigen Sie damit die Arbeiten, die die Software erfordert: Das Austauschen eines Modulators, das Einstellen der Bremsberechnung und das Kalibrieren von Sensoren.

Diagnose

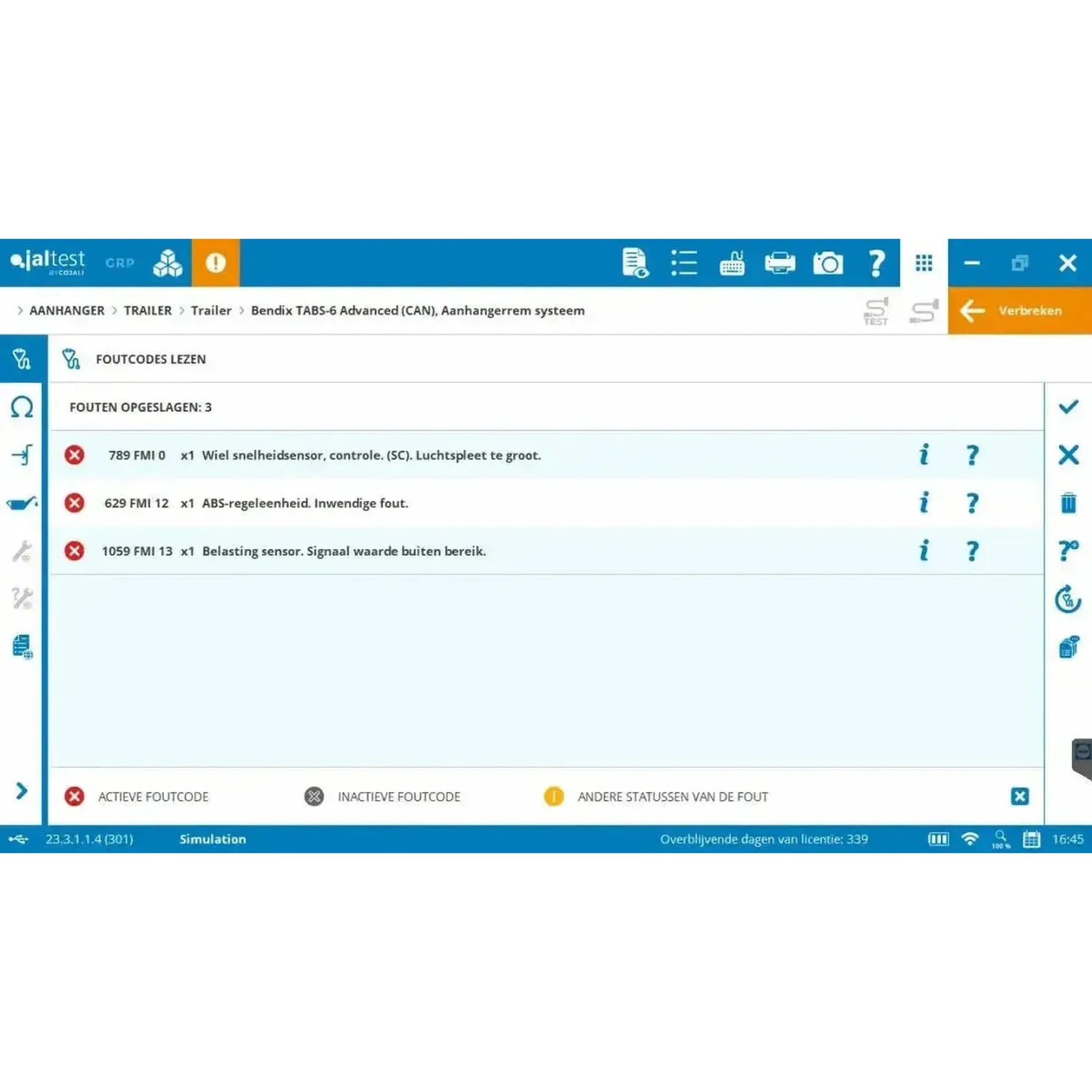

• Fehlercodes auslesen und löschen: Der Fehlerspeicher der Bremsregelung und der übrigen Steuergeräte mit Informationen zu den Codes.
• Messwerte: Die Werte der angeschlossenen Sensoren auf dem Bildschirm, in Zahlen und als Grafik.
• Komponenten ansteuern: Komponenten des Brems- und Luftfedersystems gezielt bedienen, um deren Funktion zu überprüfen.

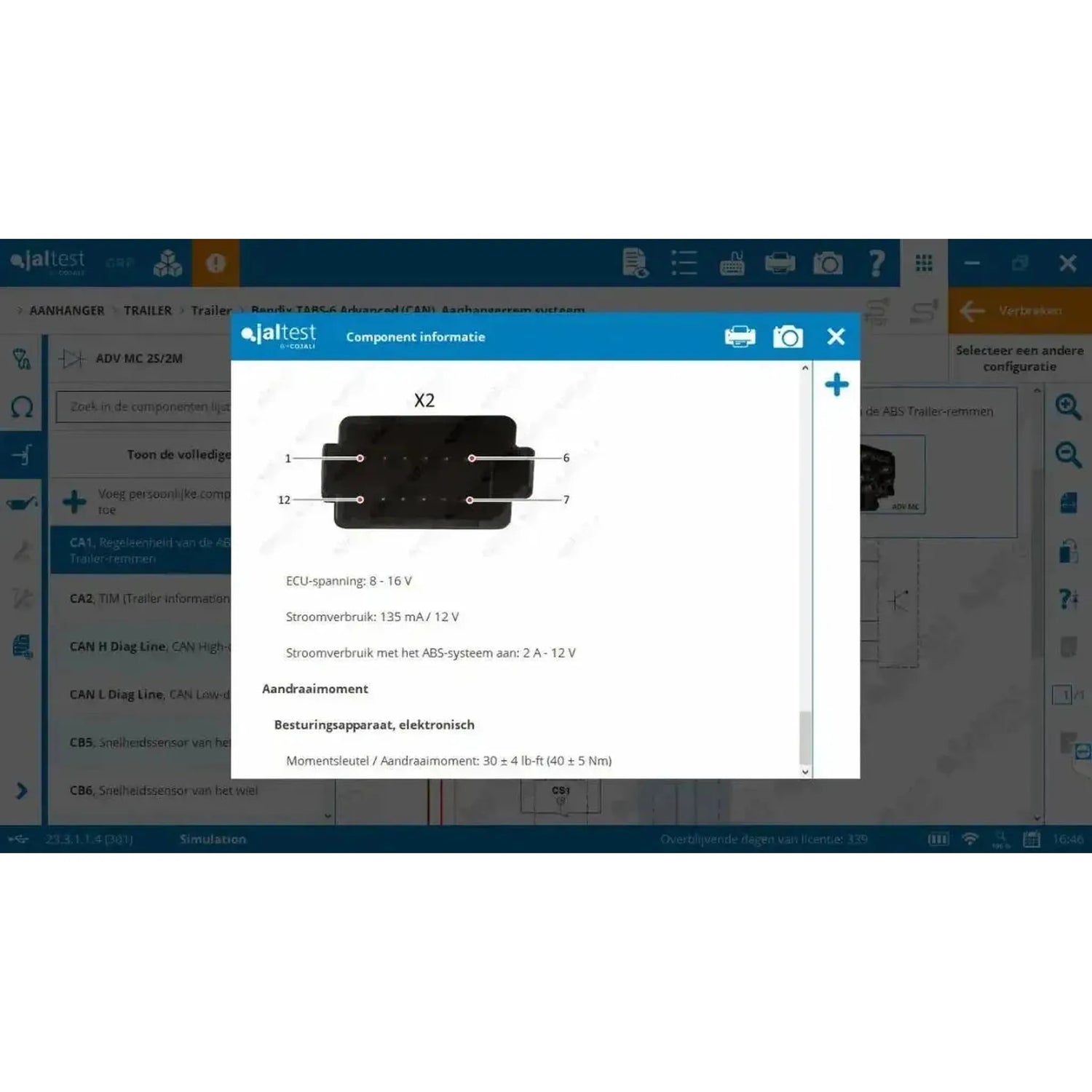

• Steuergerätedaten: Teilenummer, Seriennummer und Softwareversion des Steuergeräts.
• Parameter und Kalibrierungen: Steuergeräte konfigurieren und Systeme abstimmen.

Wartung und Kalibrierung

• Modulator austauschen: Ein geführtes Verfahren, das die Parameter der alten Steuerung übernimmt und in die neue einschreibt.
• Bremsparameter einstellen: Reifengröße und Reifenumfang, Achslastverteilung und Schwerpunkt sowie die daraus resultierende Bremsberechnung.
• Fahrhöhe kalibrieren: Die normale Fahrhöhe und die Hub- und Senkungshöhe der Luftfederung festlegen.
• Sensoren kalibrieren: Die Höhensensoren nach dem Austausch von Sensor, Ventilblock oder Steuergerät sowie die Achslastsensoren für eine korrekte Gewichtsmessung.
• Verschleißsensoren zurücksetzen: Nach dem Austausch der Bremsbeläge.
• Wartungsschalter: Das Service-Intervall nach einer Wartung zurücksetzen, sofern die Steuereinheit dies unterstützt.

Kabel und Computer

Im Koffer befindet sich das 16-poliges OBD-Kabel für den Standard-Anschluss. Ein Anhänger hat das oft nicht: Viele Bremsregelungen führen ihre Diagnoseleitungen am Steuergerät selbst oder an einem eigenen Stecker, und dazu gehört ein separates Kabel. Das Software selbst läuft auf einem Windows-PC.

• Anhänger-Kabelset (70002024): Das Kabel JDC103A für Wabco und Knorr-Bremse, das JDC108A für Haldex EB+/TRS und TPMS sowie das JDC110A für Anhänger-CAN nach ISO 7638-1.
• Haldex: JDC101A für das Modal-ABS und JDC102A für das Modular-ABS, zusätzlich zum JDC108A aus dem Kabelset.
• Knorr-Bremse: JDC111A für das KB4-TA-ABS und JDC220A für das EBS 5, das inline zwischen der Steuereinheit und dem Kabelbaumkonnektoren eingebaut wird.
• Bendix und Cojali: JDC123A für die Bendix-Anhängerbremsanlage auf CAN, JDC122A für die Bendix-Reifendruckkontrolle und JDC117A für das Cojali E-ABS.
• Anhänger-CAN: JDC110A nach ISO 7638-1 auf 24 Volt und JDC110B nach ISO 7638-2 auf 12 Volt.
• Computer: Die Software läuft auf Windows. Cojali liefert den Jaltest Rugged PC und das A140 Rugged PAD; beide erhalten Sie separat in unserem Online-Shop.

Welches Kabel Sie benötigen, hängt von der Steuereinheit am Anhänger und nicht der Name des Aufbauers. Prüfen Sie am Anhänger selbst, welches System verbaut ist, bevor Sie bestellen: Schauen Sie auf das Typenschild des Modulators und zählen Sie die Anzahl der Stifte des Steckers nach.

Lizenzierung und Verlängerung

Mit der modularen Version kaufen Sie die Software-Aktivierung und das erste Nutzungsjahr einmalig. Ab dem zweiten Jahr verlängern Sie mit der Update-Lizenz (29051500), jeweils für erneut zwölf Monate. Solange die Lizenz aktiv ist, erhalten Sie alle neuen Softwareversionen für die Trailersysteme.

• Laufzeit: Zwölf Monate ab Aktivierung, in der Softwareaktivierung enthalten.
• Verlängerung: Jährlich mit der Update-Lizenz (29051500).
• Installationen: Maximal fünf PCs. Die Jaltest-Hardware ist immer erforderlich, um die Software auszuführen.
• Registrierung: Bei der Aktivierung, nach jeder neuen Softwareversion und danach halbjährlich.
• Modul nachträglich erwerben: Ein später hinzugekauftes Modul wird Ihrer laufenden Lizenz angepasst; Sie zahlen anteilig.
• Nicht verlängern: Das Modul wird gesperrt, bis Sie die Update-Lizenz erwerben.

Optionale Erweiterungen

Neben der Anhänger-Modul gibt es Erweiterungen, die Sie separat bestellen. Sie sind nicht erforderlich zum Diagnostizieren, erweitern aber das Nachschlagewerk, der Support oder die Werkzeuge aus. Nachfolgend finden Sie, welche Erweiterungen zu Anhänger und Auflieger gehören.

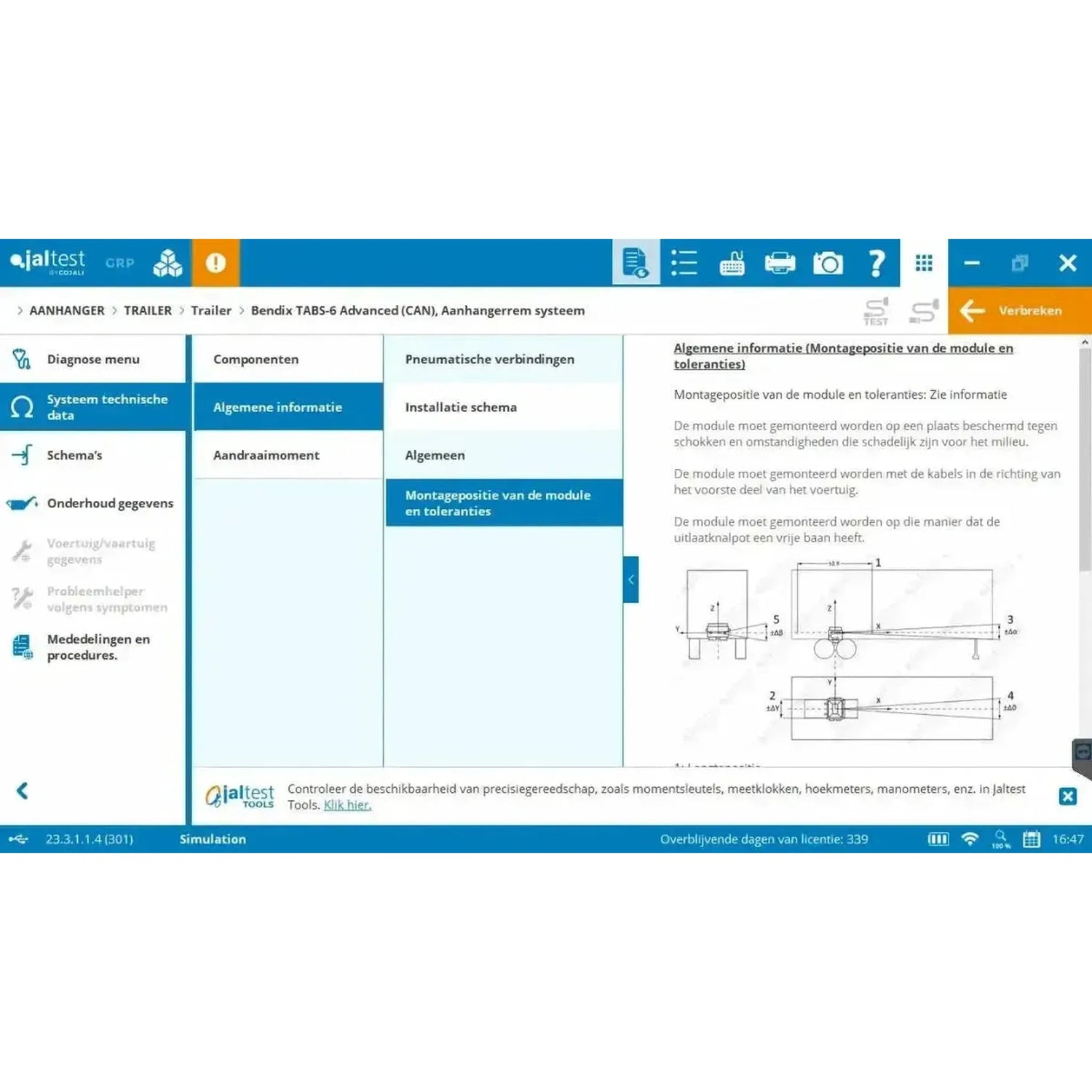

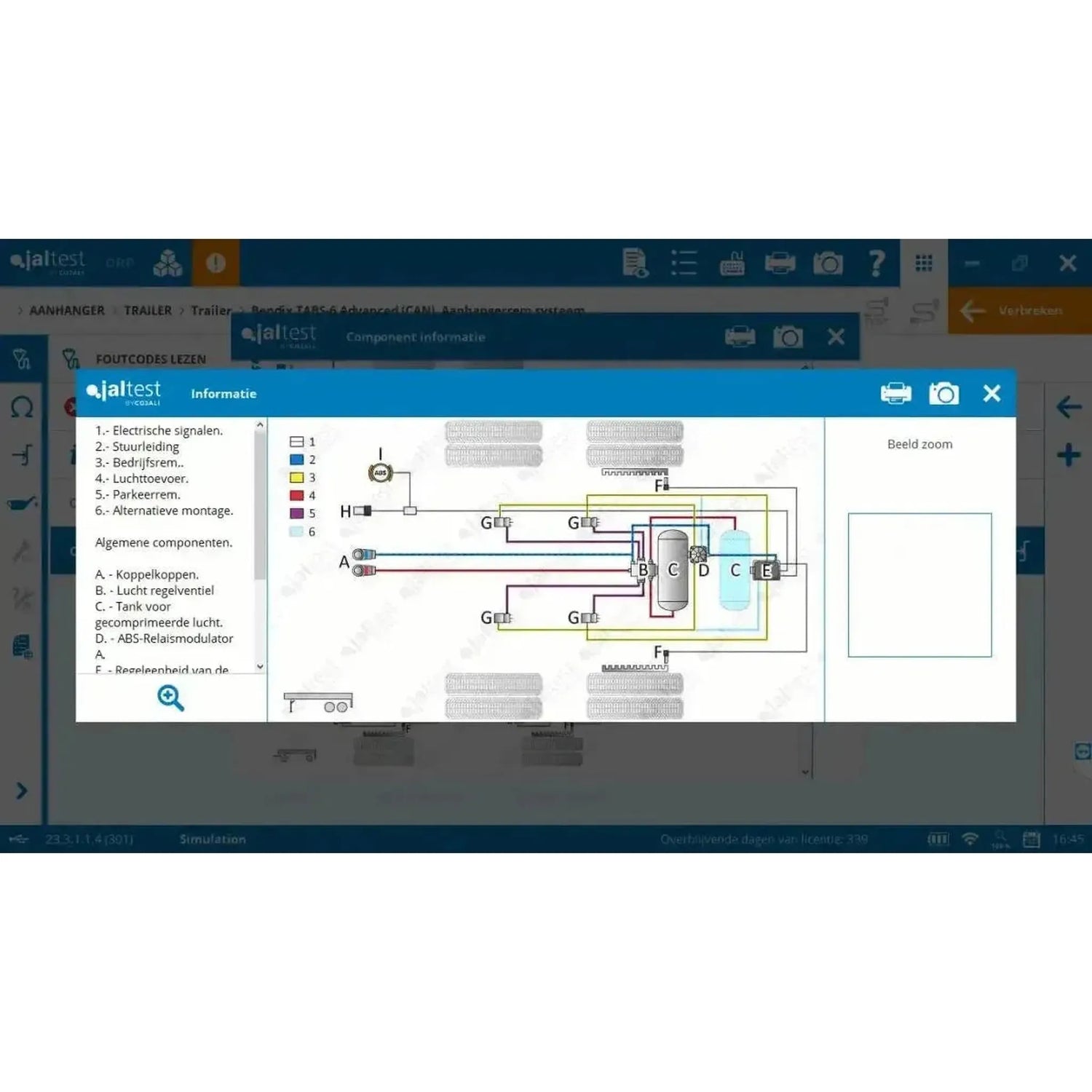

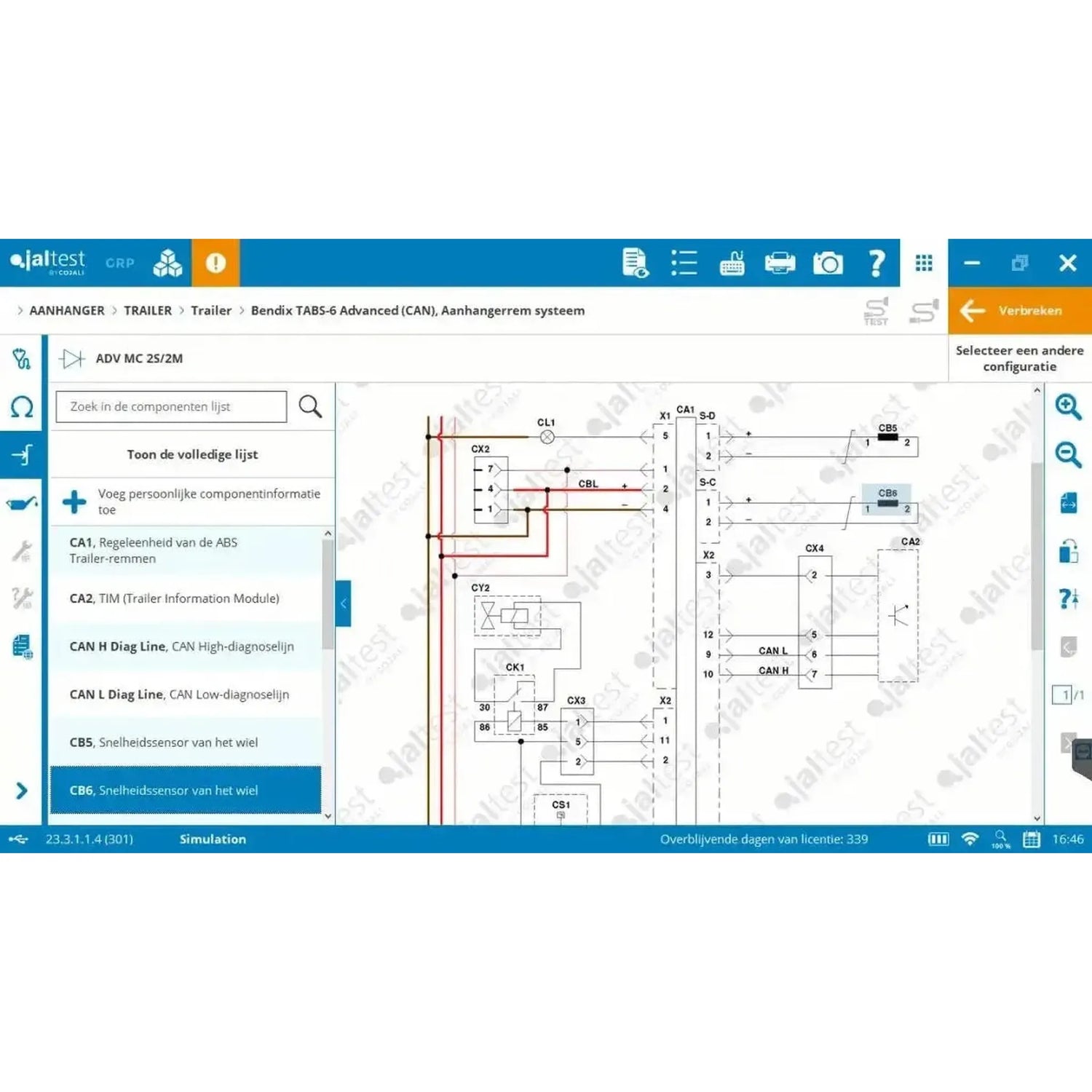

• INFO Plus für Modular (70605043): Die Schaltpläne und die geführten Reparaturprozesse. Bestellen Sie diese für genauso viele Modularlizenzen wie Ihre Ausrüstung hat.
• Knorr-Bremse Diagnostics Add-on (71502007): Die originale Knorr-Bremse-Software mit den technischen Originalinformationen, integriert in Jaltest. Erfordert eine gültige modulare Lizenz oder eine CV-Lizenz. Die Verlängerung erfolgt mit 71602007; das Modul wird gesperrt, sobald diese Verlängerung oder die modulare Lizenz entfällt.
• Knorr-Bremse Trailer Diagnostics (79301002): Die eigenständige Ausführung, begrenzt auf die Trailersysteme. Dies erfordert ein Jaltest-Hardware-Kit und eine Produktänderung zum Add-on, um es mit Jaltest zu kombinieren.
• Jaltest ETM (70001007): Das externe Prüfgerät, mit dem Sie EBS- und ABS-Modulatoren, Raddrehzahlsensoren und Verschleißsensoren einzeln messen. Funktioniert nur mit einer aktiven CV- oder modularen Lizenz, wird nicht als Einzelprodukt geliefert und funktioniert nicht auf den Handgeräten.
• Jaltest PTE (50004001): Eine tragbare Stromversorgung für den Anhänger, damit Sie messen können, ohne dass ein Zugfahrzeug angehängt ist.
• Jaltest SST (50004002) und WST (50004011): Separate Prüfgeräte für Raddrehzahlsensoren und Verschleißsensoren.
• Jaltest TPMS (50004016): Die Ausrüstung zur Reifendrucküberwachung.
• Jaltest ATS: Einjähriger Zugang zum englischsprachigen technischen Support von Cojali. Die Lizenz verlängert sich automatisch; eine schriftliche Kündigung ist bis spätestens 30 Tage vor Ablauf möglich.
• Herstellermodul (29469): Auswahl nach Systemhersteller statt nach Fahrzeugmarke. Dieses Modul ist nicht einzeln erhältlich und erfordert Modular Truck, Modular Bus oder beide; mit nur Modular Trailer ist es daher nicht möglich.

Verpackungsinhalt

• 1x Jaltest Link V9 Interface (70001015)
• 1x Multipin Kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-Pin DB26 – 16-Pin OBD2 Adapterkabel | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Adapterkabel | Interface
• 1x Jaltest (JDC100) | Link V9 26-Pin DB26 Verlängerungskabel (100 cm) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (293500) | Trailer (Modular) | Software-Lizenz
