Jaltest AGV (Landwirtschaftliches) Diagnosegerät

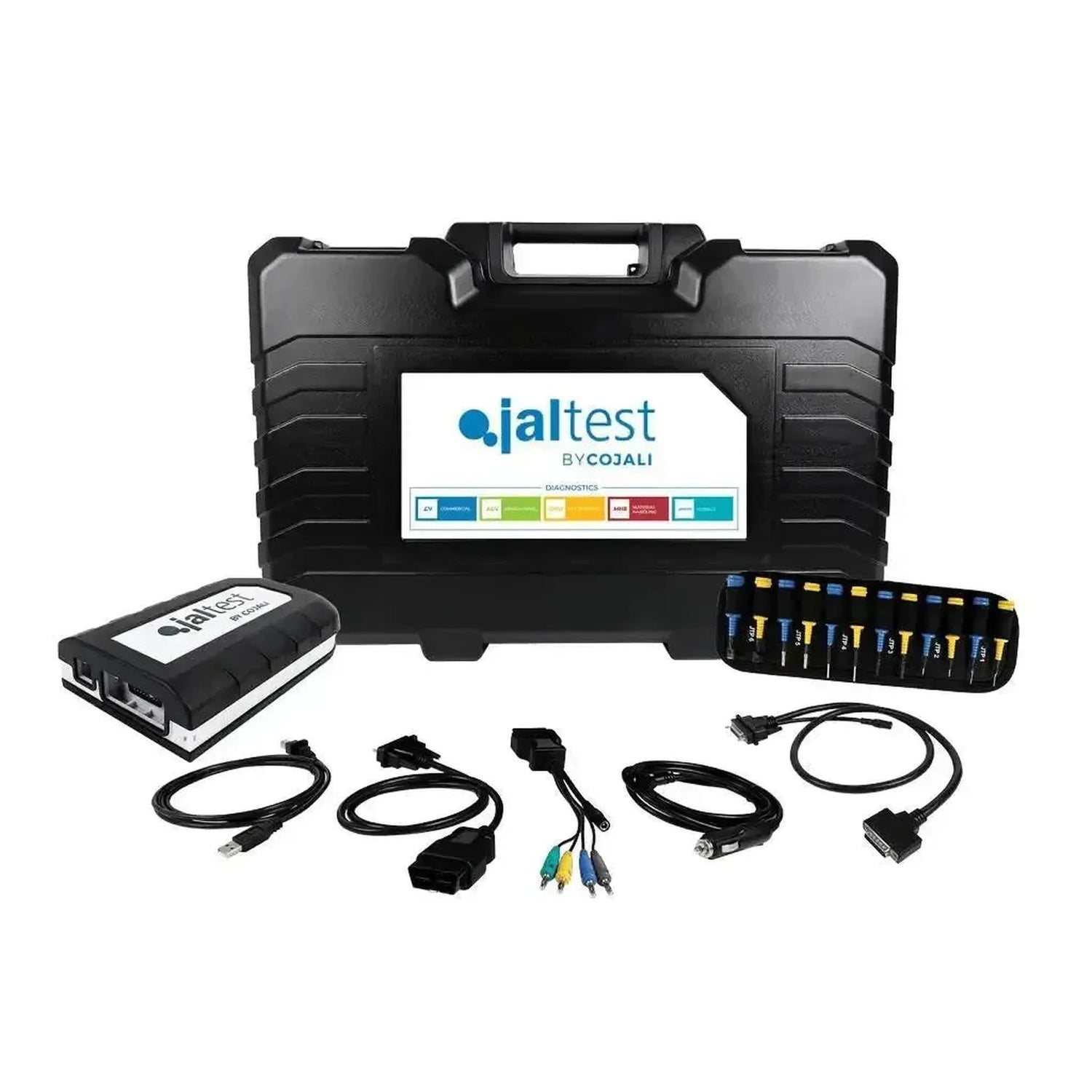

Was im Koffer enthalten ist

Der Koffer enthält die Hardware zur Herstellung der Verbindung sowie Softwarerechte die die AGV-Modul freigeben. Die Hardware ist identisch mit der aus dem einzelnen Set 70001060; der Unterschied zwischen den vier Auslesegeräten liegt in denSoftwaremodul, nicht in der Koffer. Nachfolgend finden Sie für jedes Zubehörteil die Beschreibung und die zugehörige Referenznummer.

Hardware

• Jaltest Link V9 (70001015): Die Diagnose-Schnittstelle, die Sie an die Diagnosesteckdose des Geräts anschließen – mit 26-Pin-DB26-Anschluss zum Kabel und USB-C zum PC.
• Multipinkit AGV (70002002): Die landwirtschaftliche Ausführung des Multipinkits: Zwanzig Multipins JTP01 bis JTP10, jeweils in zwei Farben, das Anschlusskabel JTP101 und drei Stromkabel – JDC10AM2 mit Batterieklemmen, JDC20AM2 für den Zigarettenanzünder und JDC30AM2 mit dem dreipoligen Rundstecker für landwirtschaftliche Maschinen.
• OBD-Kabel, 16-polig (JDC213.9): Das Standardkabel für den gewöhnlichen Diagnose-Anschluss.
• USB-C-Kabel (JDC107.9B): Die Verbindung zwischen der Link und Ihrem Laptop.
• Verlängerungskabel mit 100 cm Länge (JDC100): Mit 26-poligem DB26-Stecker, dem breiten Anschluss auf dem Link selbst.
• Koffer (70003015): Die kompakte Ausführung mit den Maßen 505 x 381 x 146 mm.

Software

• Software (29751): Der einmalige Kauf, der das AGV-Modul freischaltet.
• Lizenzaktivierung, zwölf Monate (73501007): Das Recht, sie im ersten Jahr zu nutzen.
• INFO Online AGV (29475): Die technischen Informationen zur Software. Enthalten, nicht separat erhältlich und 2026 kostenlos.
• Jaltest GRP: Die Werkstatt-Software von Cojali für Kunden, Maschinen und Berichte.

Eine Laptop und die herstellerspezifische Kabel gehört hier nicht dazu. Siehe Kabel und Computer weiter unten auf dieser Seite.

Für welche Maschinen und Systeme

Jaltest AGV deckt drei Gruppen ab –Traktoren, Erntefahrzeuge und Arbeitsgeräte — sowie Maschinen, die nach dem ISOBUS-Standard kommunizieren. Ein Hersteller in der Liste bedeutet, dass es Abdeckung vorhanden ist, nicht dass jedes Modell und Baujahr vollständig unterstützt wird. Die Einteilung nach Kontinent bezieht sich auf das Land, aus dem der Hersteller stammt, nicht auf den aktuellen Eigentümer.

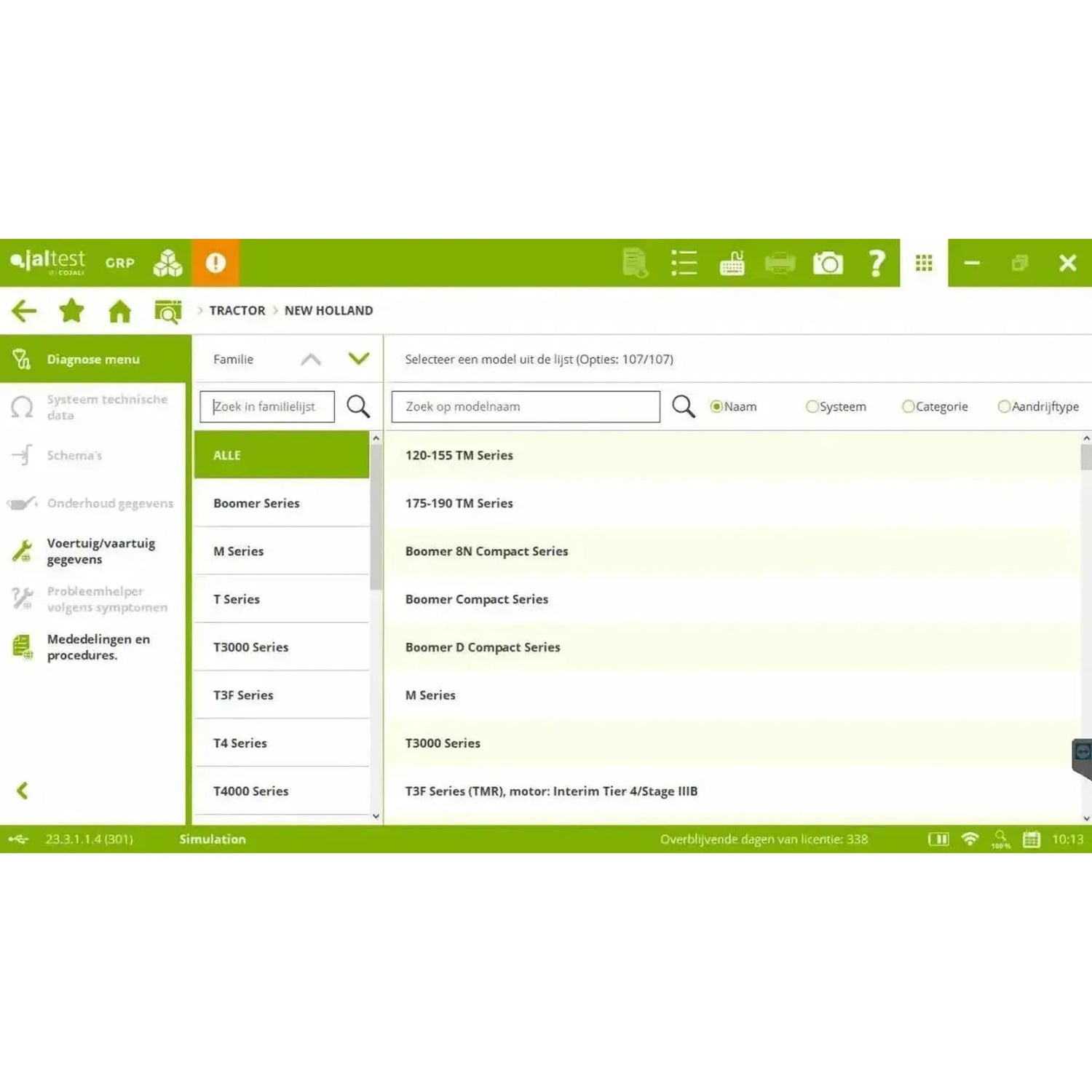

Traktoren

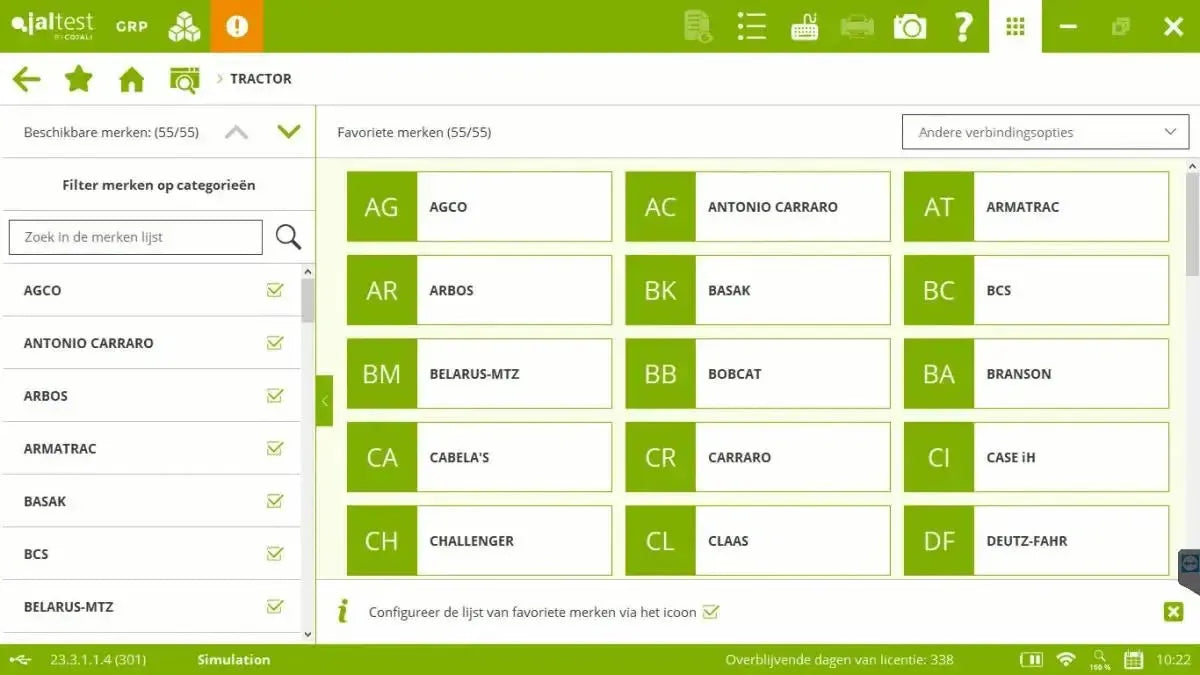

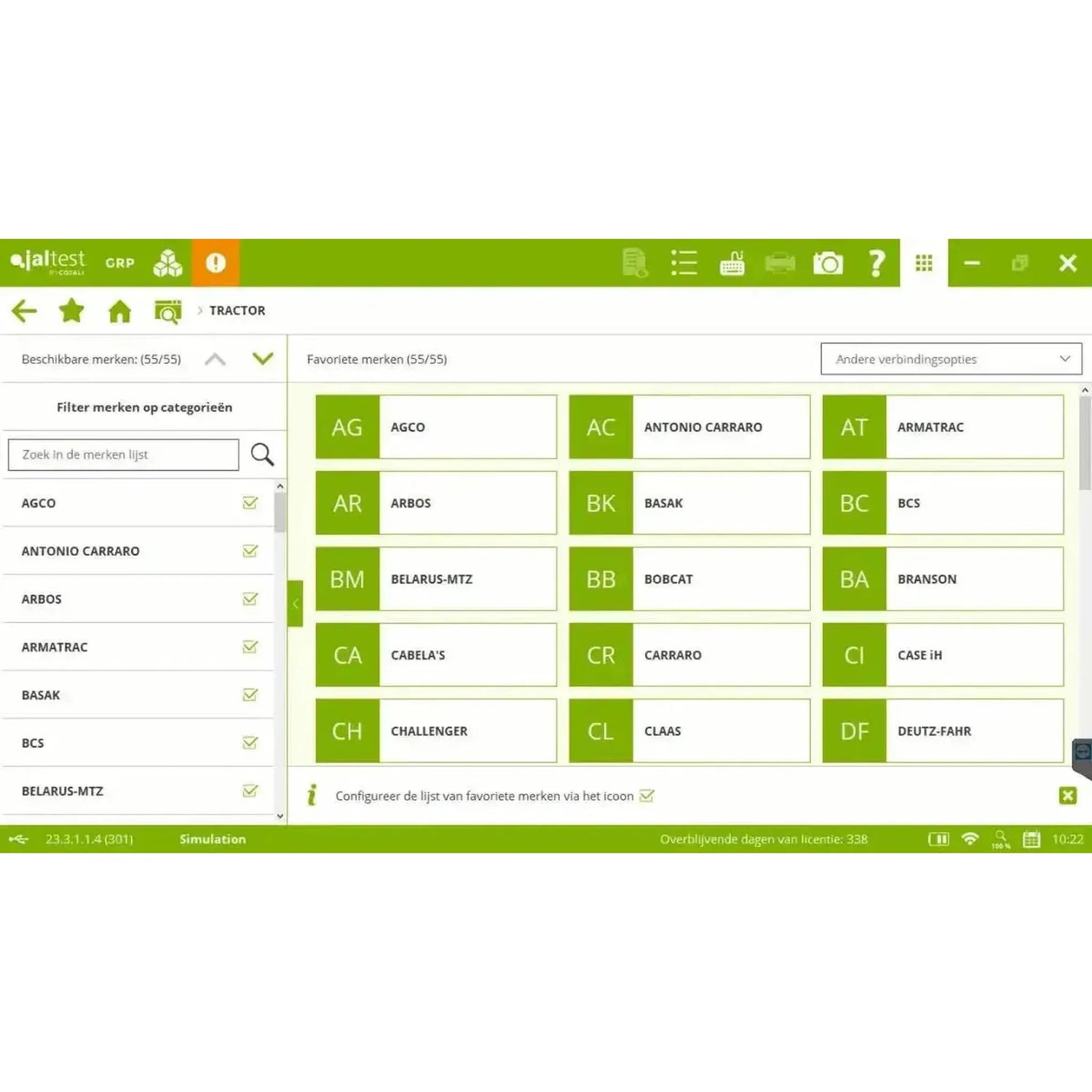

Bekannte Marken unter den Traktoren in der Abdeckung von Jaltest AGV: AGCO, Antonio Carraro, Arbos, Case IH, Challenger, Claas, Deutz-Fahr, Fendt, Ferrari, Goldoni, Hürlimann, Iseki, JCB, John Deere, Kubota, Lamborghini, Landini, Lindner, Massey Ferguson, McCormick, Mercedes-Benz, New Holland, Pasquali, Reform, Same, Solis, Steyr, Valtra, Yanmar und Zetor.

Alle 59 Traktorhersteller, aufgeteilt nach Kontinent:

Erntefahrzeuge

Bekannte Marken unter den Erntefahrzeuge in der Abdeckung von Jaltest AGV: Agrifac, AVR, Case IH, Caterpillar, Challenger, Claas, Deutz-Fahr, Dewulf, Fendt, Franz Kleine, Grimme, Holmer, John Deere, Krone, Kubota, Laverda, Massey Ferguson, New Holland, Ploeger, Ropa, Sampo Rosenlew, Valtra und Vervaet.

Alle 45 Erntefahrzeug-Hersteller, aufgeteilt nach Kontinent:

Arbeitsgeräte, gezogen und selbstfahrend

Bekannte Marken unter den Arbeitsgeräte in der Abdeckung von Jaltest AGV: Aebi, Agrifac, Amazone, Case IH, Challenger, Energreen, Faresin, Fendt, Holmer, Horsch, John Deere, Krone, Kuhn, Kverneland, Lindner, New Holland, Ploeger, Reform, Strautmann, Trioliet, Vervaet und Vredo.

Alle 62 Arbeitsgeräte-Hersteller, aufgeteilt nach Kontinent:

Europäisch schließt das Vereinigte Königreich, Türkei und Russland. Chinesisch ist unabhängig von Asiatisch, unter die Japan, Südkorea, Indien und Taiwan fallen. Unter Sonstige finden sich Marken aus Australien und Afrika sowie einzelne Hersteller, deren Herkunft nicht ermittelt werden konnte.

Die Systeme in der Maschine

• Antriebsstrang: Motor, Getriebe und Schaltgetriebe.
• Hydraulik: Die hydraulischen Systeme der Maschine.
• Elektronik: Zentralrechner, elektronische Module, Gateway und Instrumententafel.
• Komfort und Aufbau: Klimaregelung, Beleuchtung, Audioanlage und Startunterbrecher.
• Bremsen: Die Hilfsbremssysteme.

Was Sie damit tun können

Mit dem AGV-Modul lesen Sie die Steuergeräte der Maschine aus, folgen Sie Messwertelive und steuern SieKomponentenan. Darüber hinaus erhalten Sie einNachschlagewerkmitFehlersuchanleitungen, Schaltplänen und Wartungsdaten bei dem System, an dem Sie arbeiten.

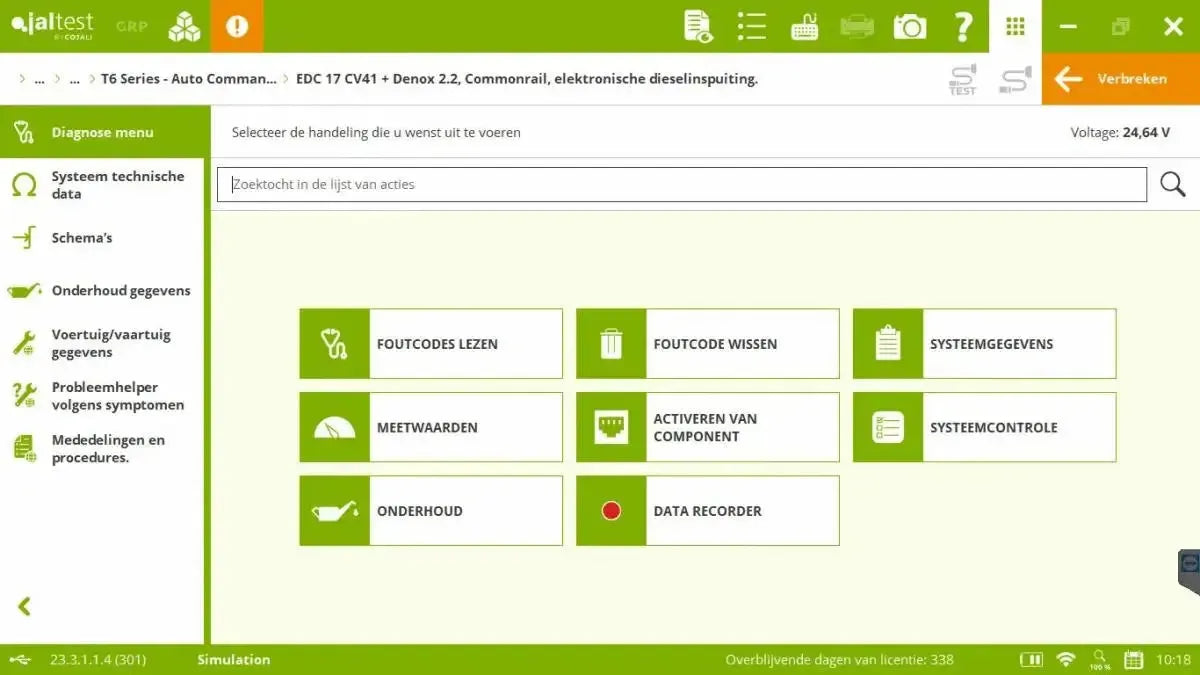

Diagnose und Service

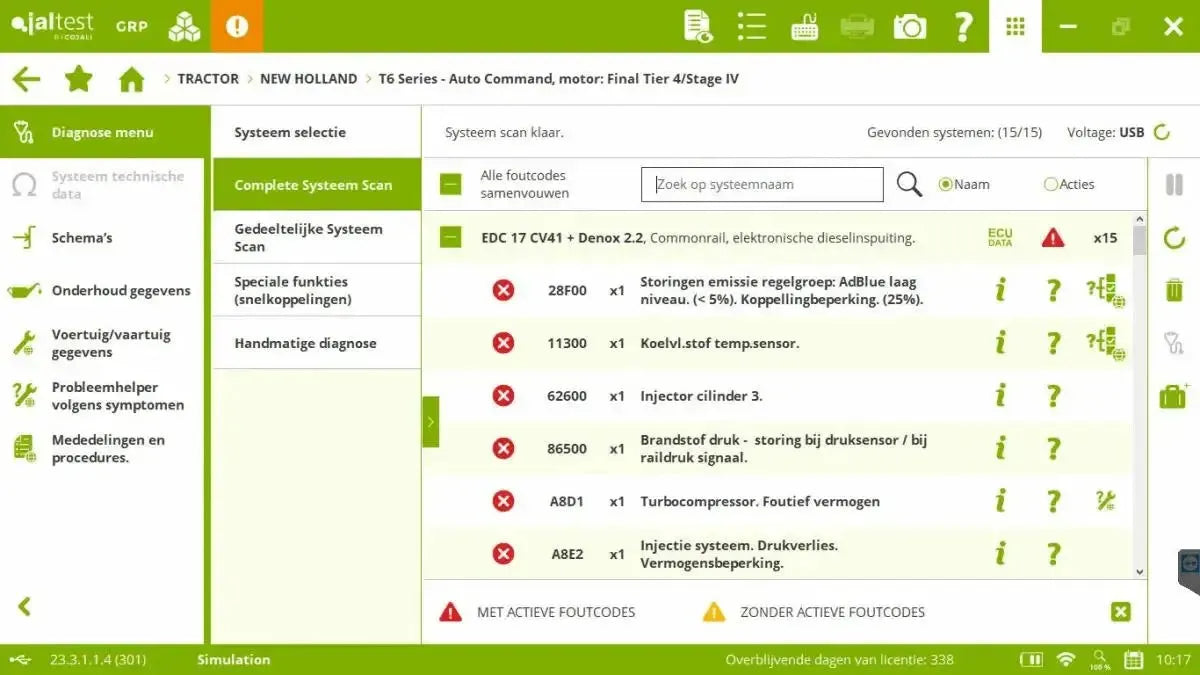

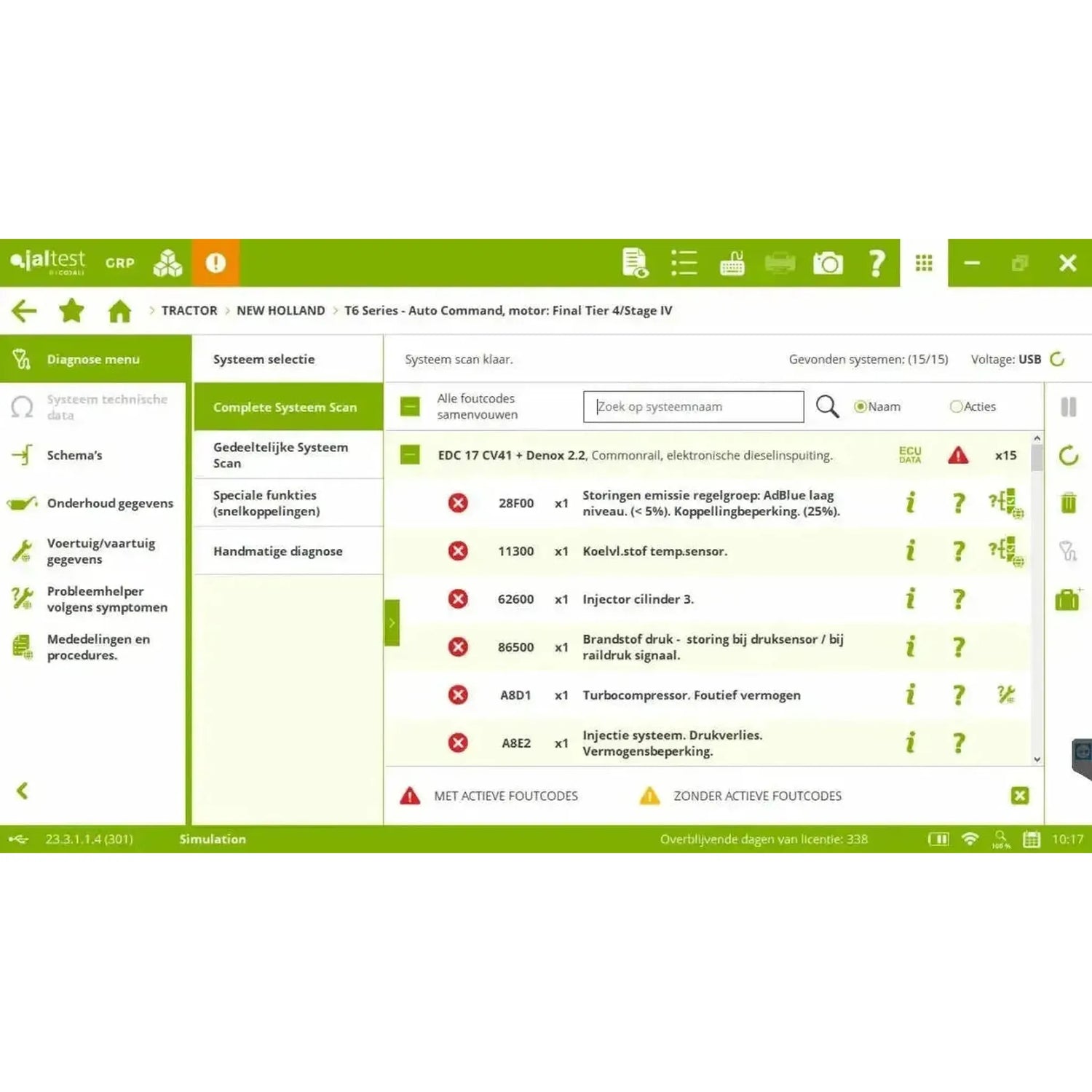

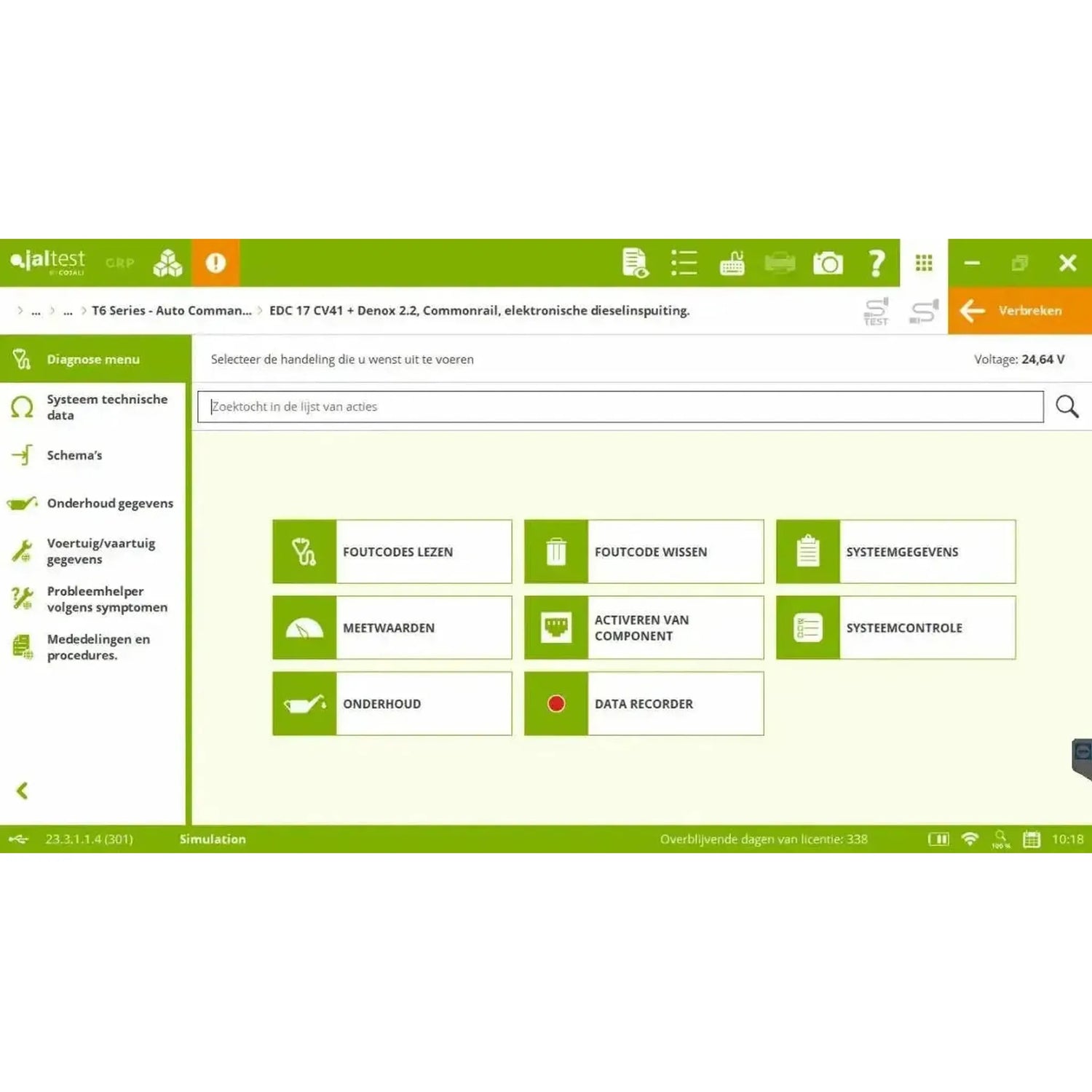

• Fehlercodes auslesen: Der Fehlerspeicher der Steuereinheit mit Fehlersuchfunktion je Fehlercode.
• Messwerte: Die Werte der angeschlossenen Sensoren, live verfolgbar.
• Komponenten ansteuern: Unter anderem den Lüfter einschalten, Zylinder deaktivieren, einen Kompressionsprüfung durchführen und die Funktion von Mechanismen überprüfen.
• Steuergerätedaten: Seriennummer, Softwareversion und weitere Daten des Steuergeräts.

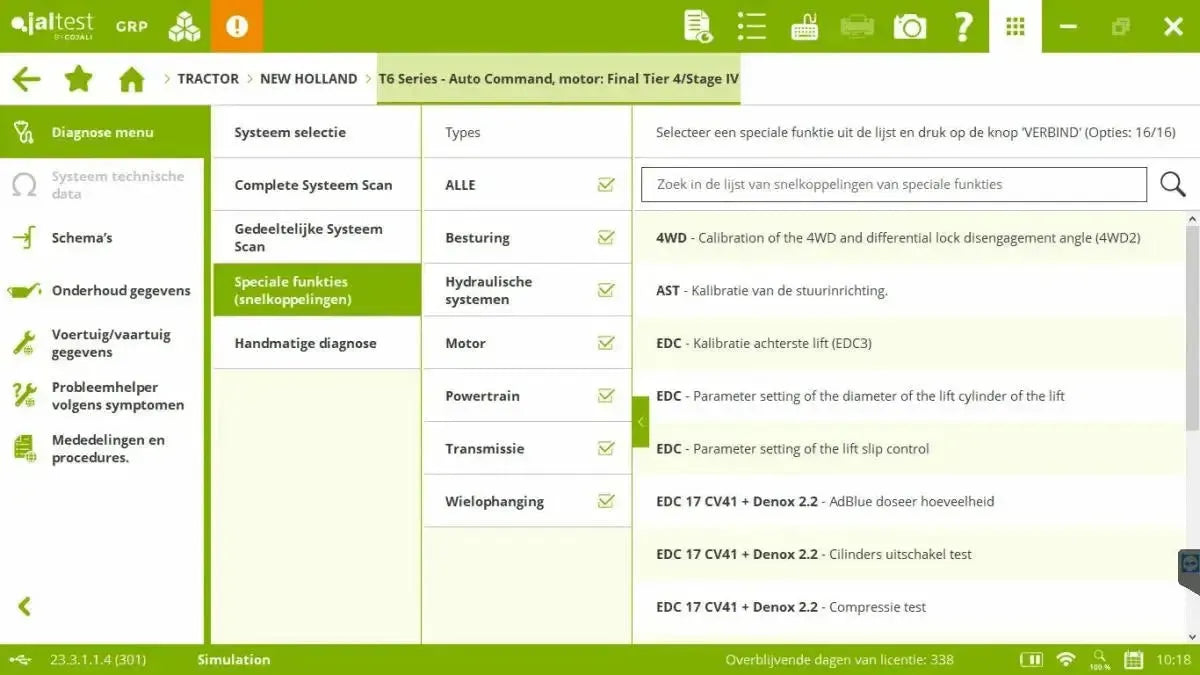

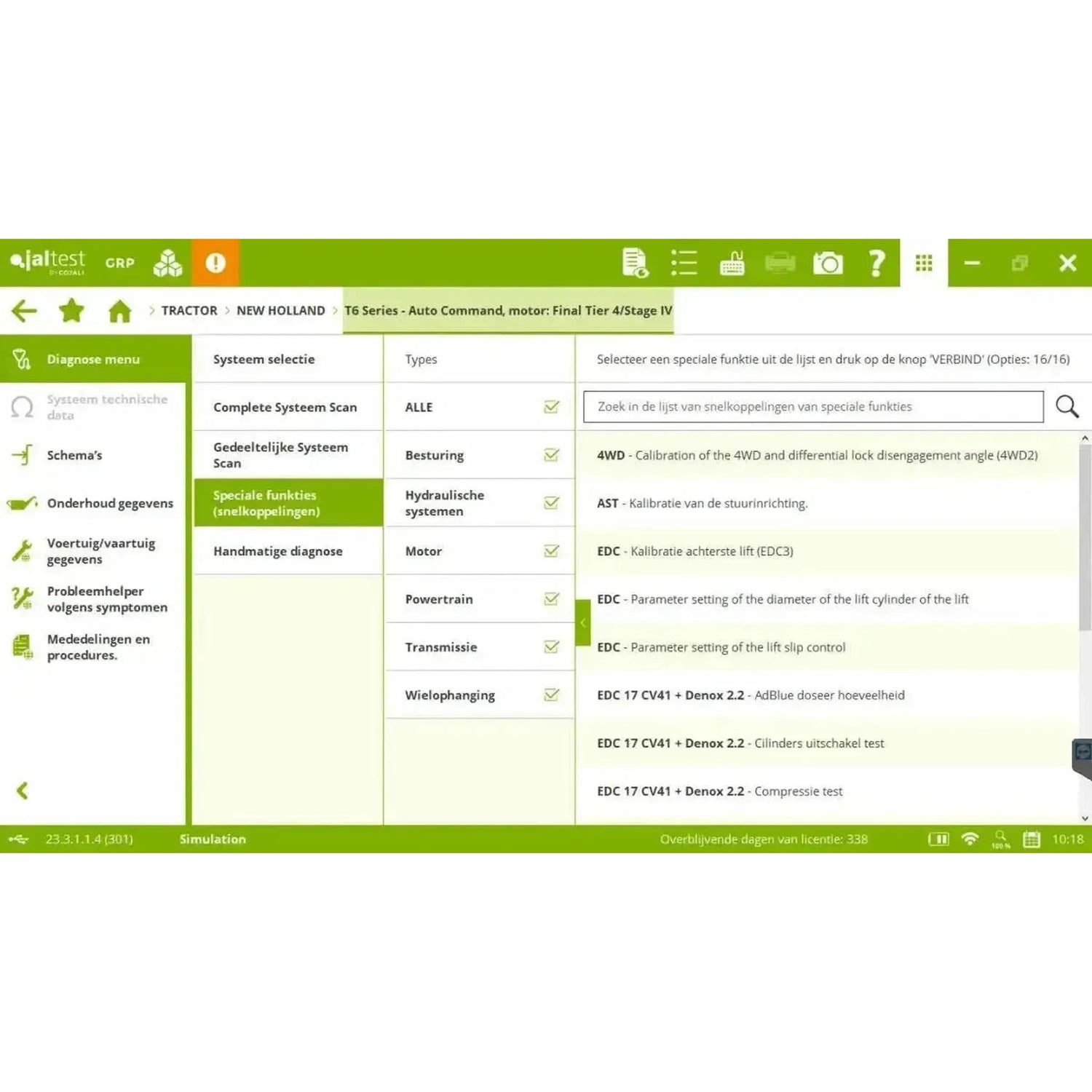

• Parameter und Kalibrierungen: Steuergeräte konfigurieren und Systeme abstimmen.
• Wartungszähler: Nach einer Wartung zurücksetzen.

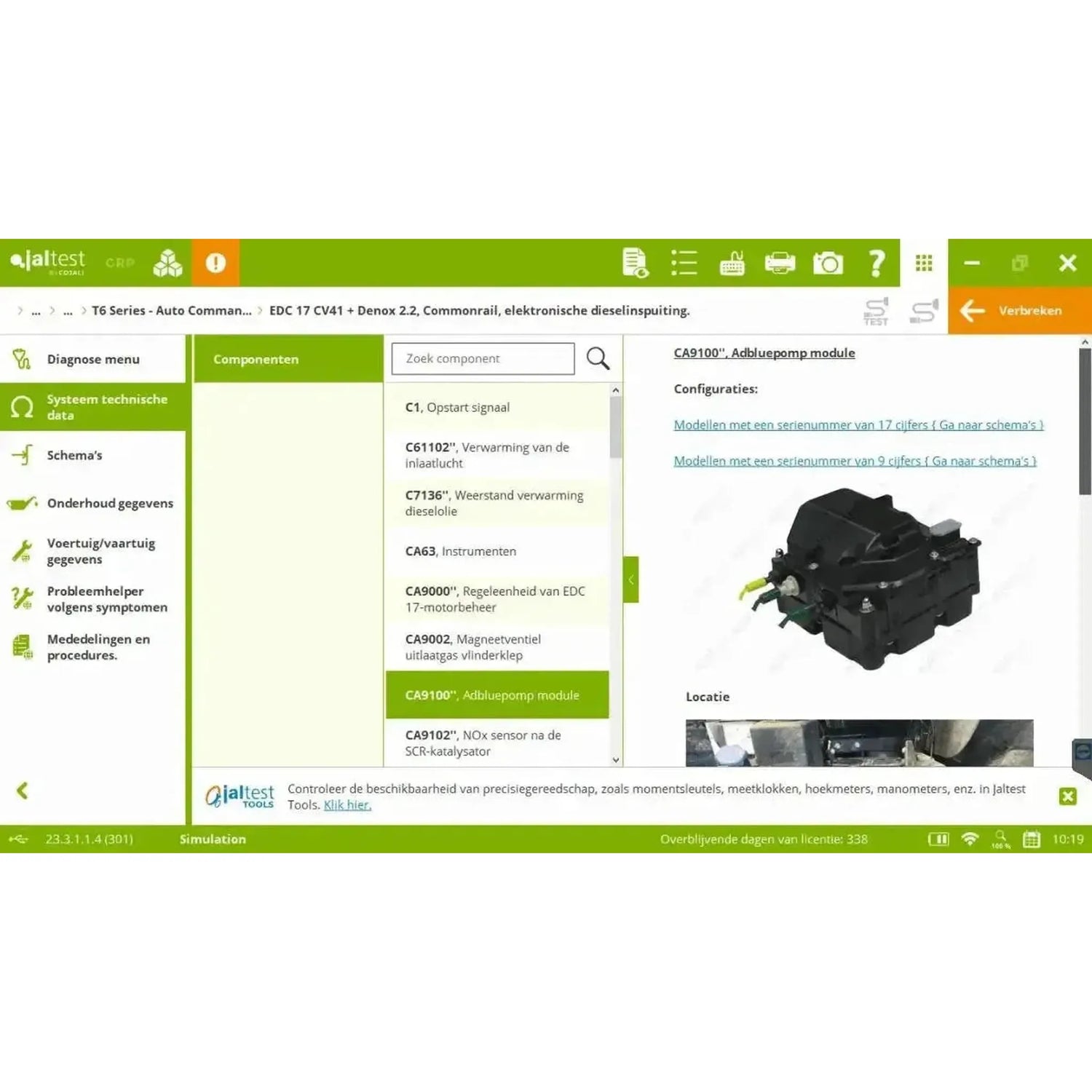

Technische Informationen, einschließlich

• Fehlersuch-Funktion: Nach Fehlercode und nach Symptom.

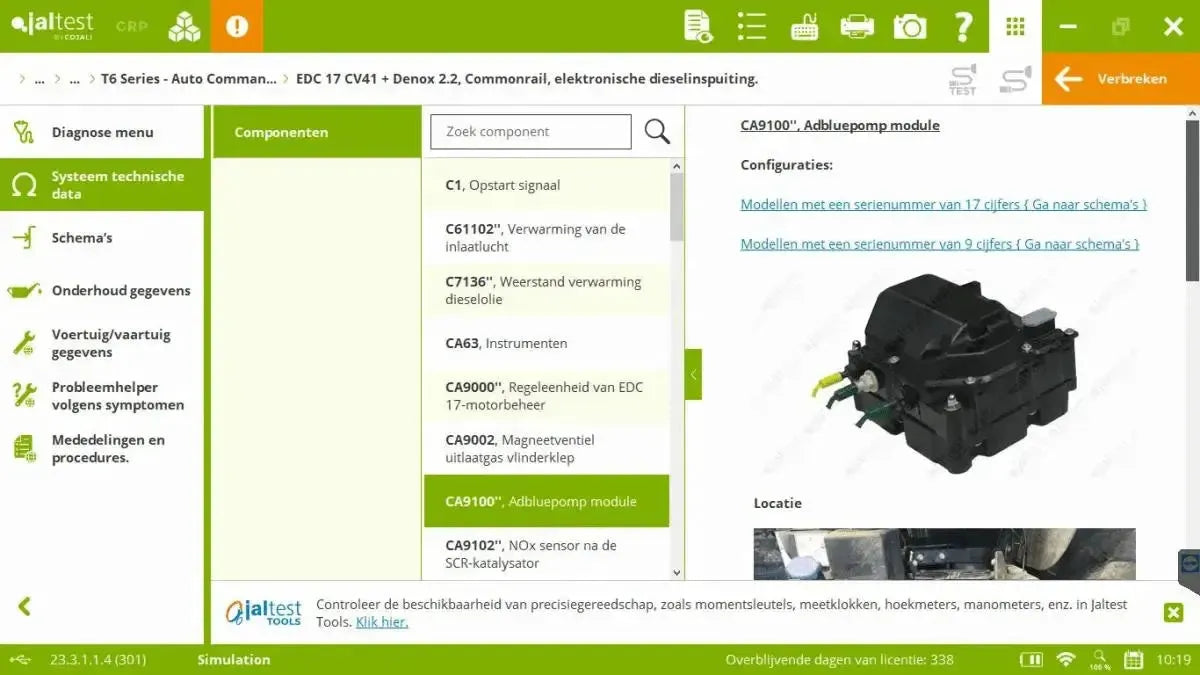

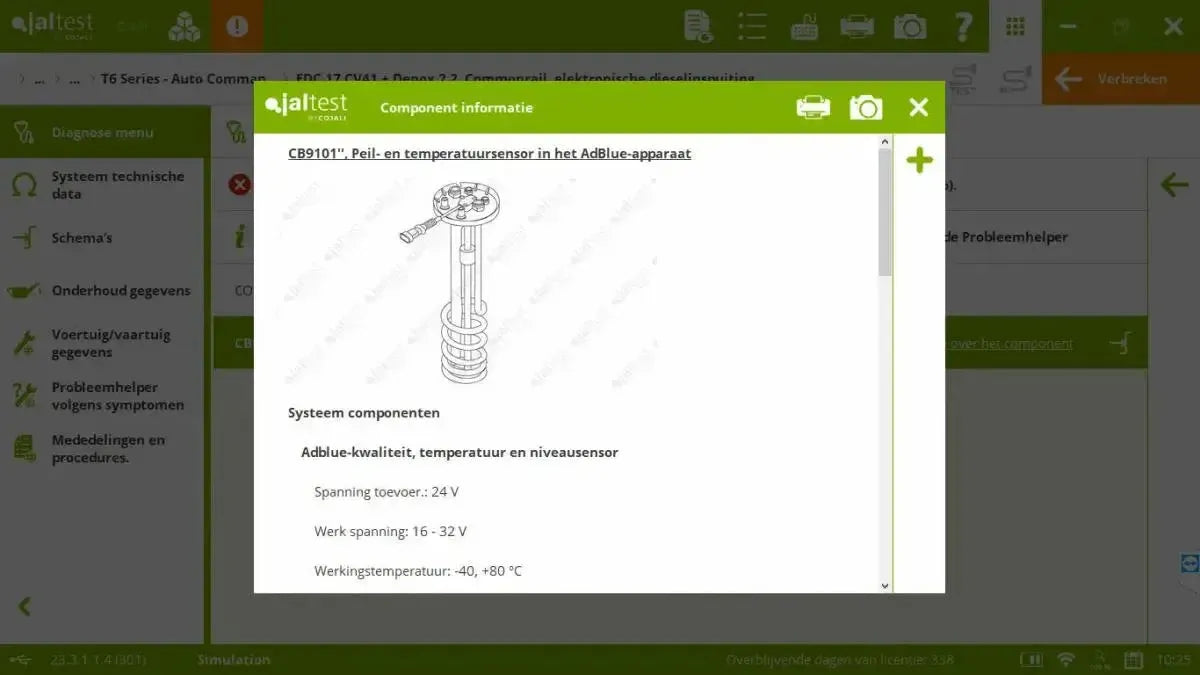

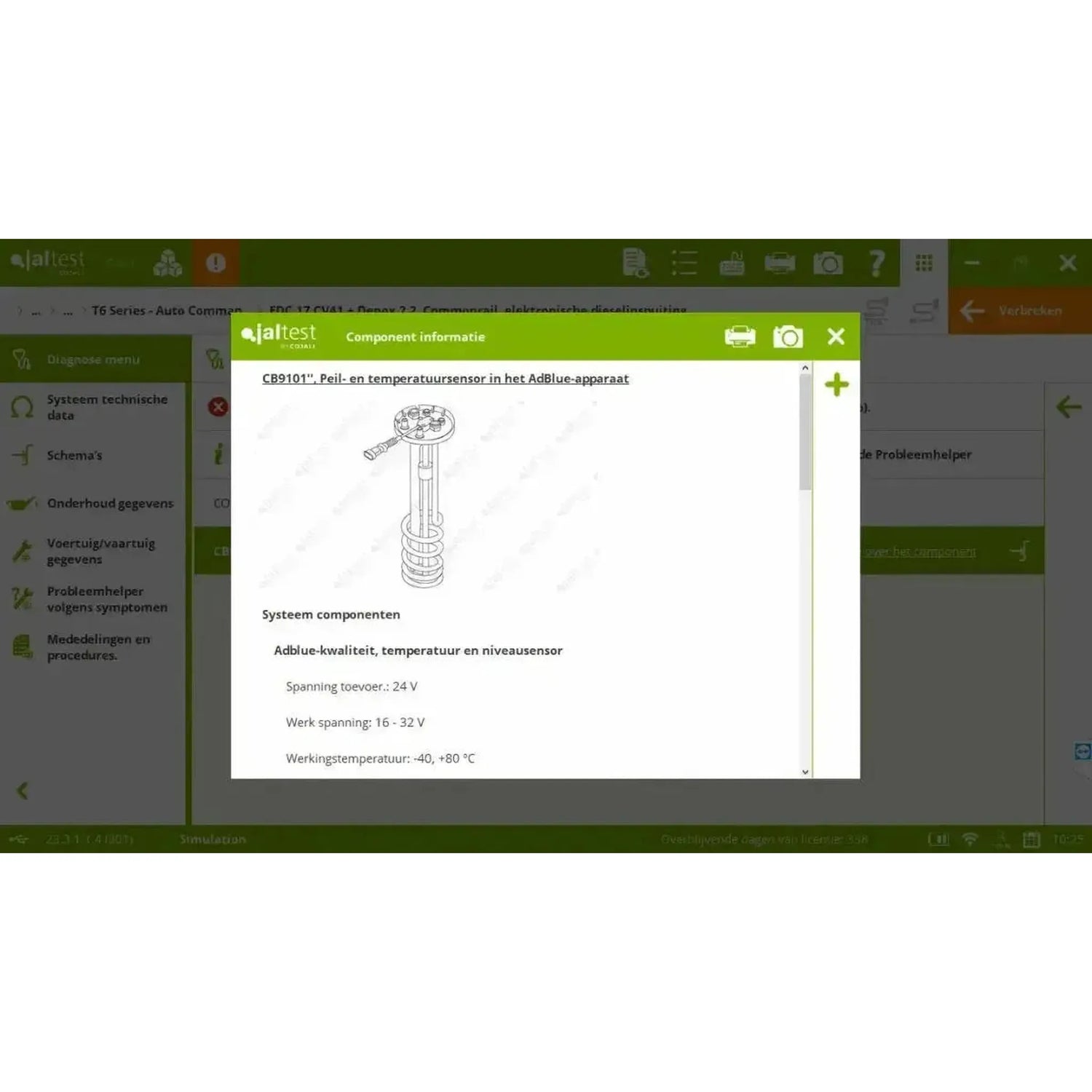

• Technische Daten: Des Systems und der Maschine.

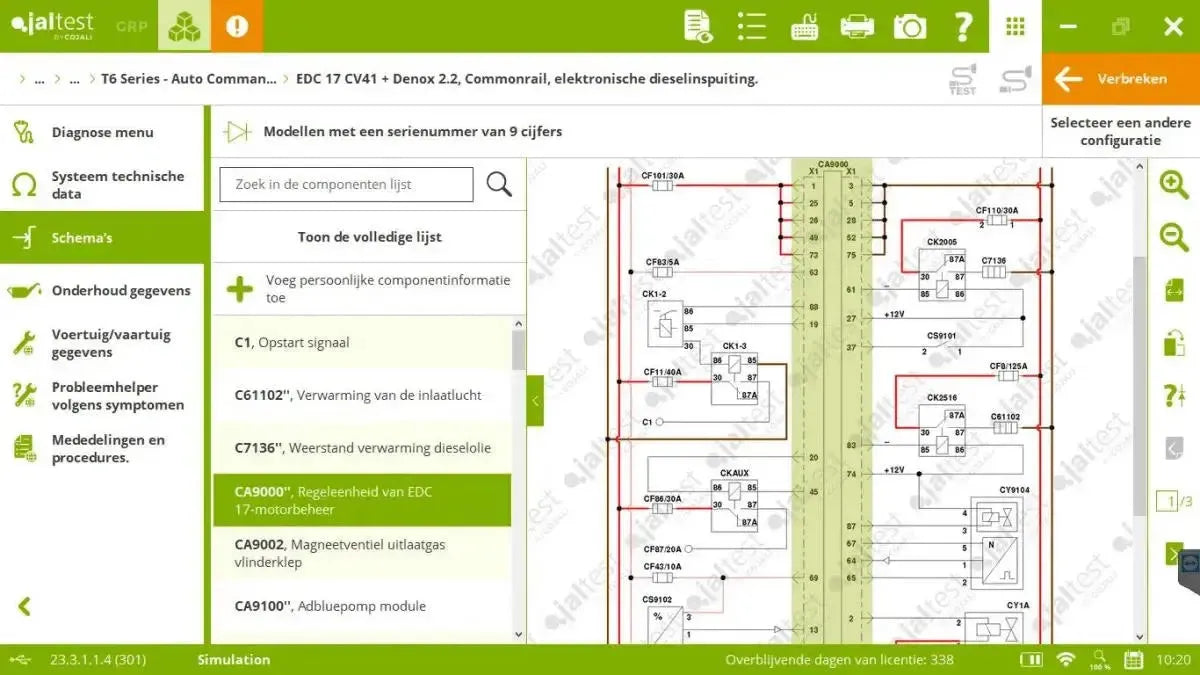

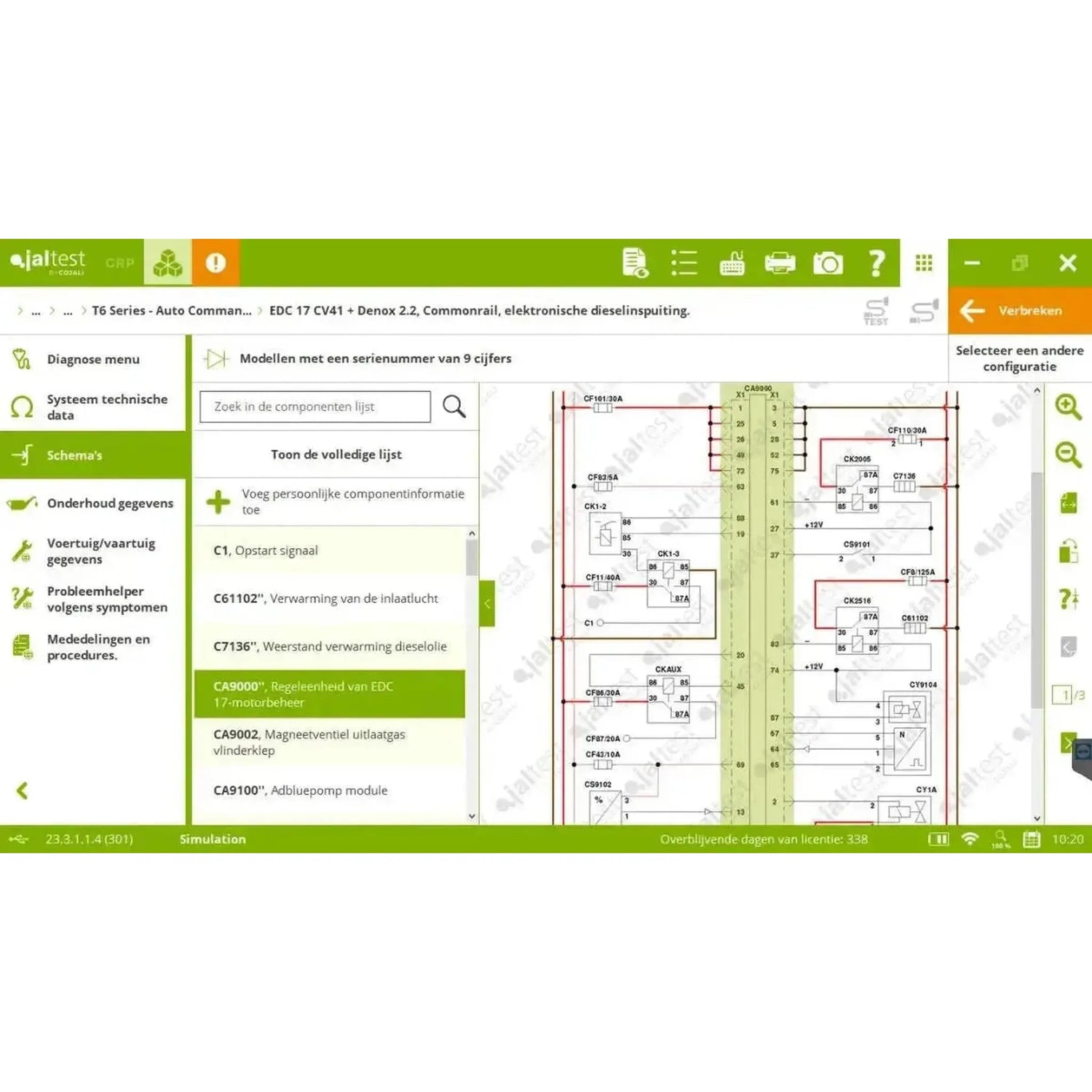

• Schaltpläne: Die Stromlaufpläne des Systems.
• Wartungsdaten: Die Wartungsdaten der Maschine.
• Verfahren: Freigabeverfahren und Arbeitsweisen.
• Manuelle Diagnose: Fehlersuche, ohne dass das System sich selbst meldet.

Der Unterschied zur Expertmodus

Gewöhnliche Diagnose ist Auslesen, Messen und Ansteuern. Im Expertmodus können Sie darüber hinaus Parameter in den Steuergeräten ändern: Das Kalibrieren von Sensoren und Aktoren, das Einstellen von Betriebsparametern und das Regenerierung des Rußpartikelfilter. Der Modus ist dabei enthalten.

Kabel und Computer

Im Koffer befindet sich das 16-poliges OBD-Kabel für den Standard-Anschluss. Hat die Maschine einen herstellereigenen Stecker, dann gibt es dafür ein separates Kabel vor; in der Landwirtschaft wurde niemals ein standardisierter OBD-Anschluss verbindlich vorgeschrieben, daher bleiben diese Stecker auch bei neuen Maschinen in Betrieb. Der Software selbst läuft auf einem Windows-PC.

• Landwirtschafts-Kabelset (70002003): Kabel für Deutz-Motoren, Cat und Perkins, Fendt, den Schalter der CNH-Gruppe, Deutz-Fahr mit Same und Lamborghini, Massey Ferguson, Landini, Kubota und den grünen 9-poligen Deutsch-Stecker.
• Einzelne Kabel: Auch einzeln erhältlich, wenn Sie in der Werkstatt nur eine Marke verwenden.
• Computer: Die Software läuft auf Windows. Cojali liefert den Jaltest Rugged PC und das A140 Rugged PAD; beide erhalten Sie separat in unserem Online-Shop.

Welcher Kabel zu Ihrer Maschine passt, bestimmt der Diagnoseschnittstelle in dieser Maschine und nicht der Hersteller auf der Motorhaube. Überprüfen Sie den Stecker an der Maschine selbst, bevor Sie bestellen: Ist es der 16-polige OBD2-Anschluss, genügt das mitgelieferte JDC213.9; handelt es sich um einen herstellereigenen Stecker, dann befindet sich das entsprechende Kabel im Landwirtschafts-Kabelset.

Lizenzierung und Verlängerung

Das Software-Lizenz läuft zwölf Monate ab dem Aktivierung und wird danach jährlich verlängert mit dem Update-Lizenz (29764). Solange die Lizenz aktiv ist, erhalten Sie alle neuen Softwareversionen und behalten Sie Zugriff auf die technischen Informationen.

• Verlängerung: Jährlich, mit der Update-Lizenz (29764), jeweils für erneut zwölf Monate.
• Laufzeit: Zwölf Monate ab der Aktivierung.
• Installationen: Maximal fünf PCs. Die Jaltest-Hardware ist immer erforderlich, um die Software auszuführen.
• Registrierung: Bei der Aktivierung, nach jeder neuen Softwareversion und danach halbjährlich.
• Modul nachträglich erwerben: Ein später hinzugekauftes Modul wird Ihrer laufenden Lizenz angepasst; Sie zahlen anteilig.
• Nicht verlängern: Die Diagnose funktioniert weiterhin auf der zuletzt installierten Version, aber der Zugriff auf die technischen Informationen entfällt. Cojali unterstützt eine abgelaufene Lizenz noch ein Jahr lang.

Optionale Erweiterungen

Neben der AGV-Modul gibt es Erweiterungen, die Sie separat bestellen. Sie sind nicht erforderlich zum Diagnostizieren, erweitern aber das Nachschlagewerk, der Support oder die Werkzeuge aus. Nachfolgend finden Sie, was es für Landwirtschaft gibt.

• Jaltest INFO Web AGV: Dasselbe Nachschlagewerk über eine Webplattform, monatlich oder jährlich.
• Jaltest ATS: Einjähriger Zugang zum englischsprachigen technischen Support von Cojali. Die Lizenz verlängert sich automatisch; eine schriftliche Kündigung ist bis spätestens 30 Tage vor Ablauf möglich.
• Jaltest Central Services: Dienstleistungen, die die Spezialisten von Cojali für Sie durchführen, pro Verrichtung abgerechnet.
• Jaltest ISOBUS: Die separate Produktlinie zum ISOBUS-tauglich Machen von Arbeitsmaschinen mit eigener Hardware (85002007) und Lizenz (85104010).
• Jaltest-Werkzeuge: Unter anderem das AdBlue-Reinigungsset für Landwirtschaft, Bauwirtschaft und innerbetrieblichen Transport.

Verpackungsinhalt

• 1x Jaltest Link V9 Interface (70001015)
• 1x Multipin Kit Jaltest AGV (70002002)
• 1x Jaltest (JDC213.9) | Link V9 26-Pin DB26 – 16-Pin OBD2 Adapterkabel | Interface
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C Adapterkabel | Interface
• 1x Jaltest (JDC100) | Link V9 26-Pin DB26 Verlängerungskabel (100 cm) | Interface
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (29751) | AGV (Agricultural) | Software-Aktivierung
• 1x Jaltest (73501007) | AGV (Agricultural) | Software-Lizenz
• 1xJaltest INFO Online AGV (29475)
