Mercedes SD-Connect C4 Multiplexer – Bananenstekkers Adapterkabel | Schnittstelle

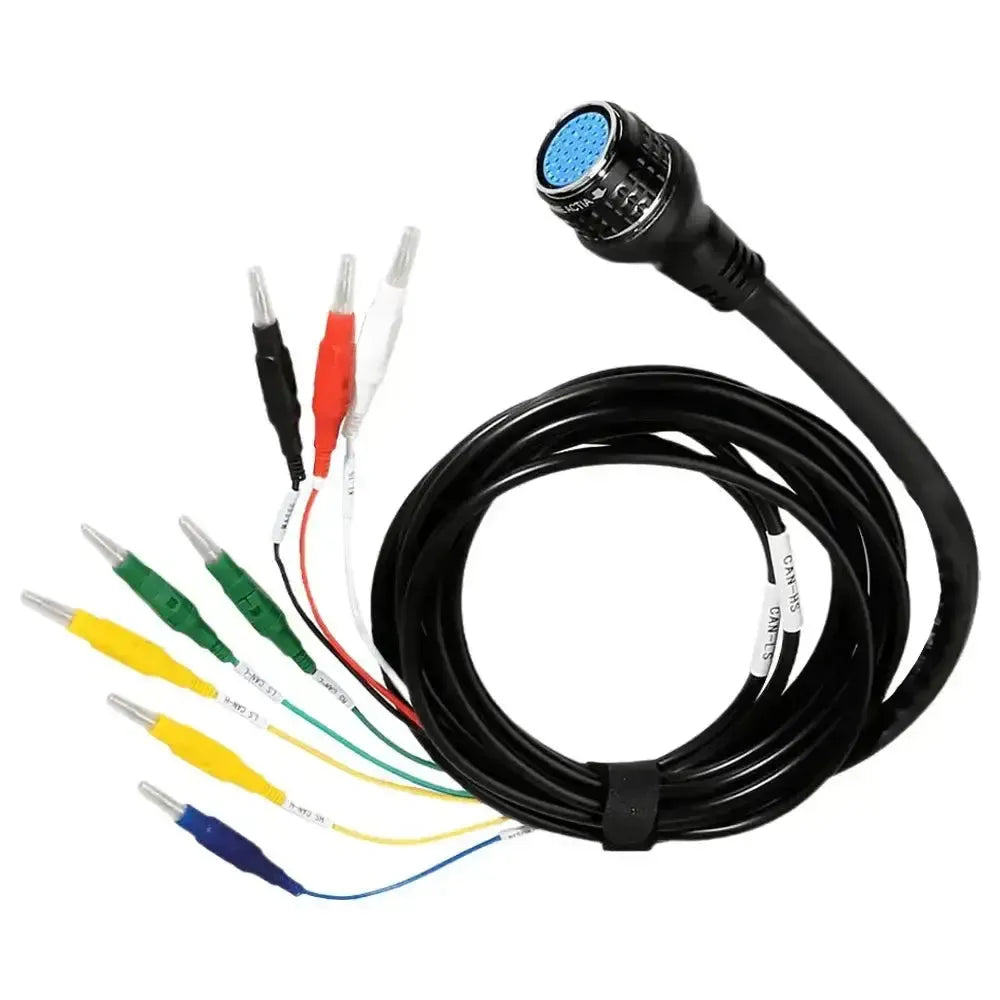

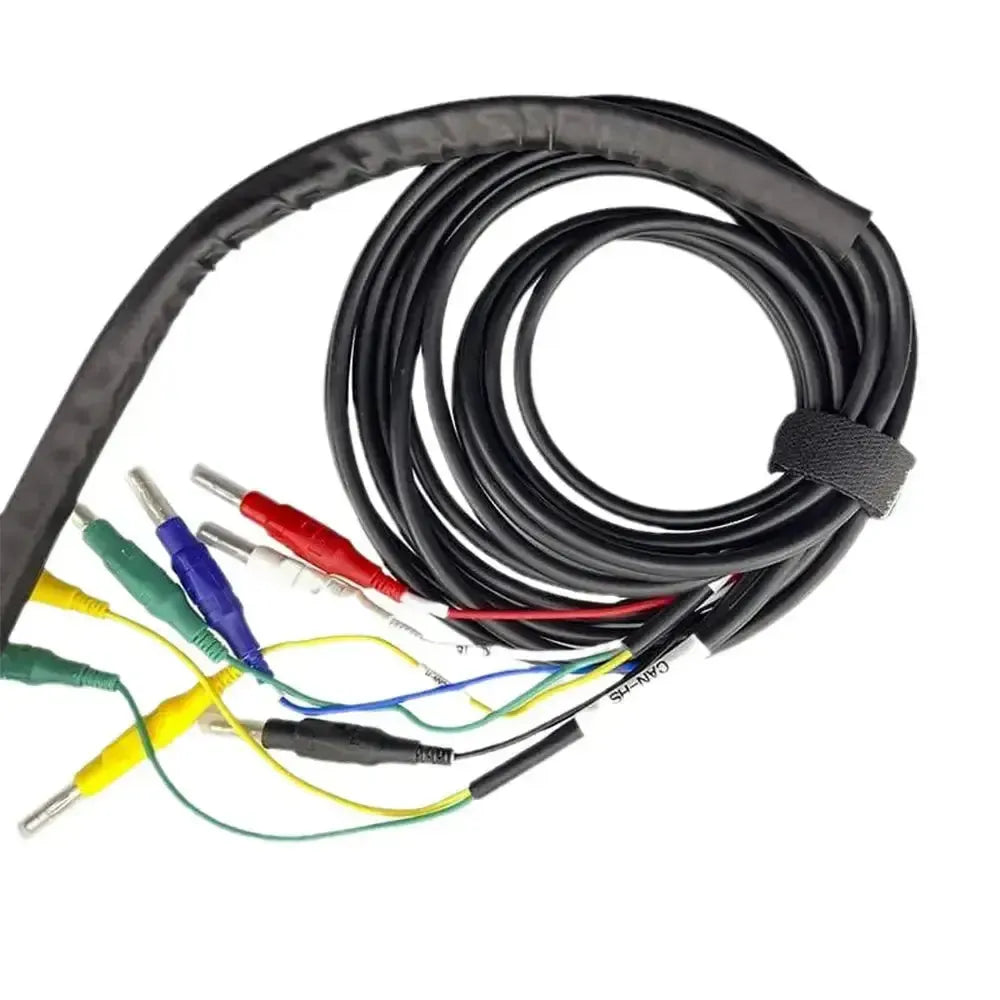

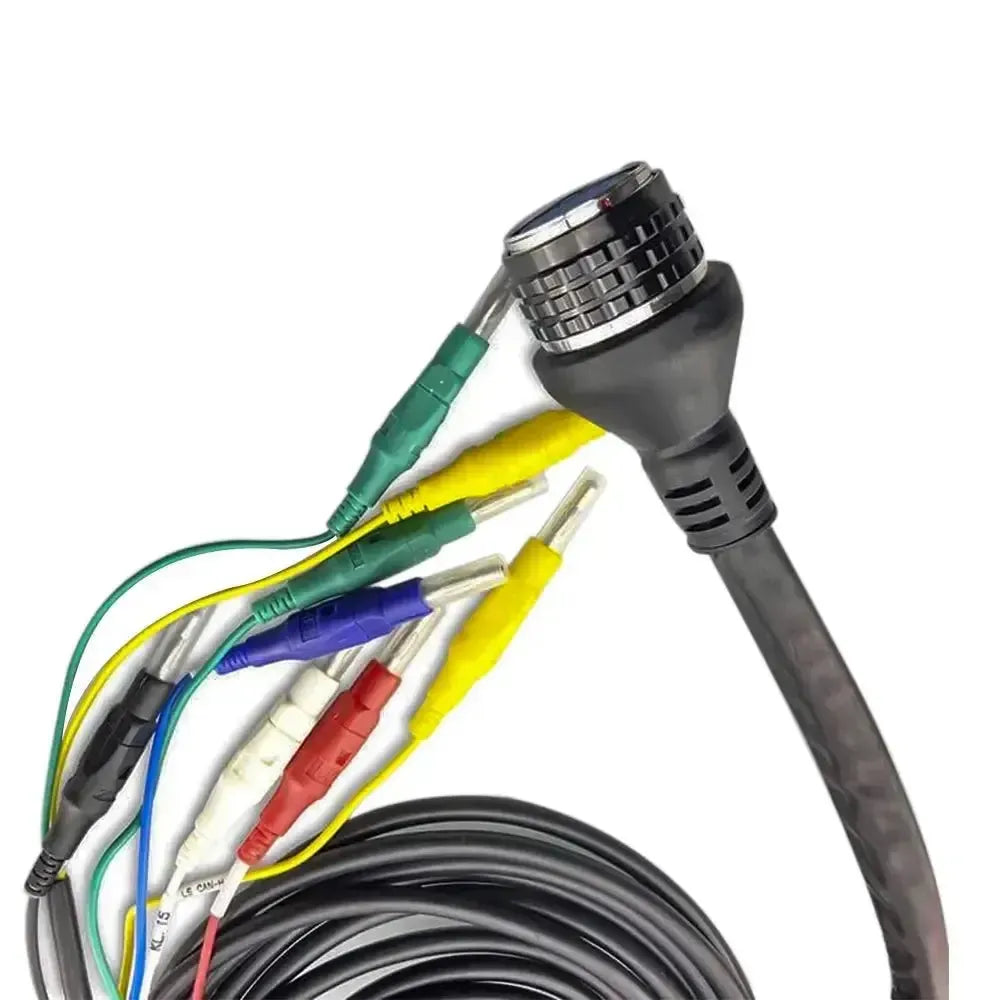

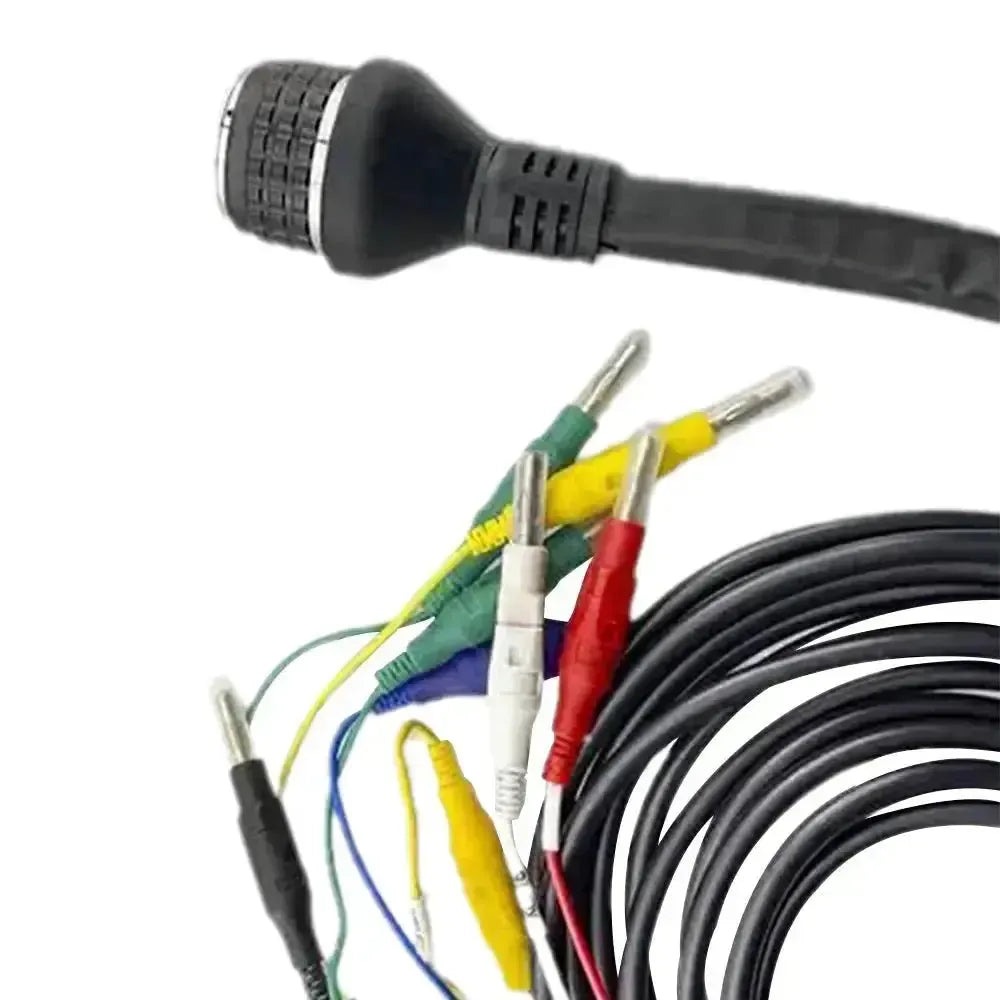

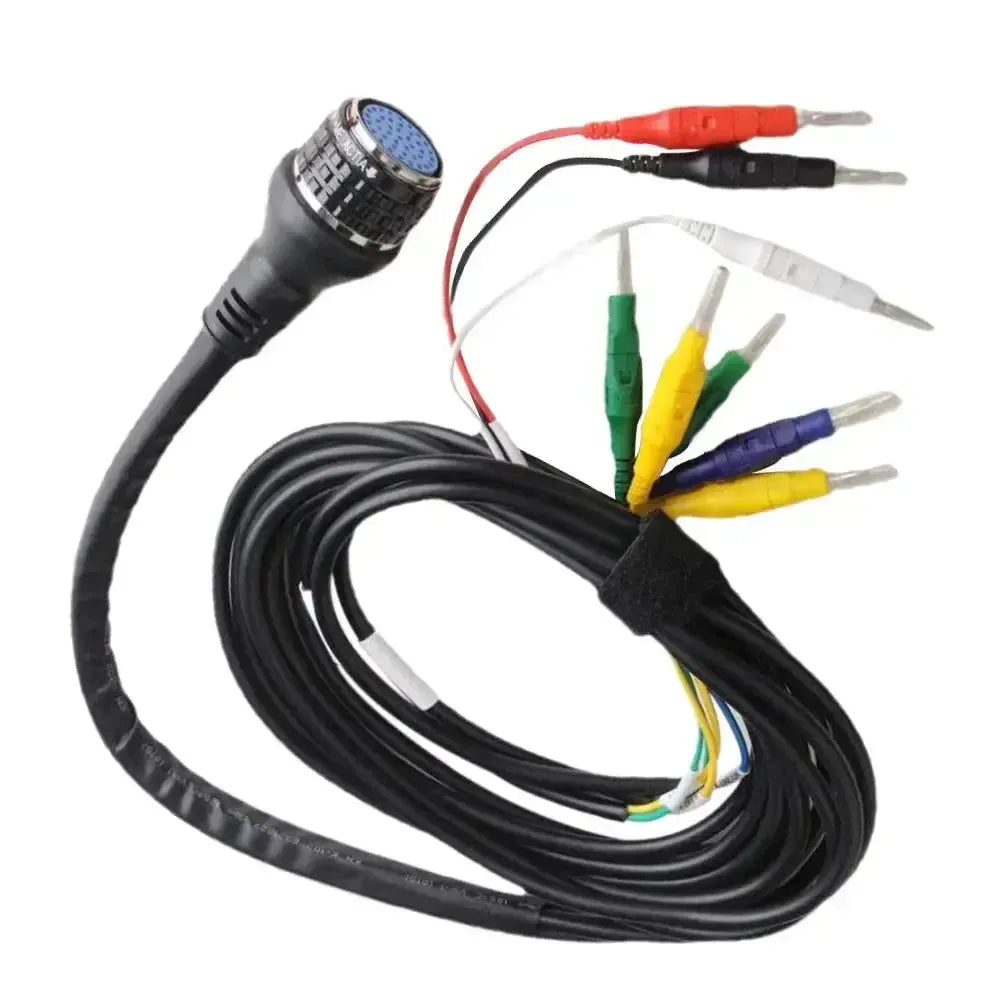

Das Adapterkabel ist dafür ausgelegt, eine Verbindung zwischen einem Mercedes SD-Connect C4 Multiplexer und einzelnen Pins eines Steuergeräts oder der Fahrzeugverkabelung herzustellen. Das Kabel ist auf der einen Seite mit dem spezifischen runden Stecker für die SD-Connect-Schnittstelle ausgestattet und auf der anderen Seite mit mehreren Bananensteckern. Diese Konfiguration ermöglicht den direkten Zugriff auf spezifische elektrische Schaltkreise für Diagnose und Analyse.

Diese Schnittstelle ist für fortgeschrittene diagnostische Aufgaben gedacht, bei denen ein standardmäßiger OBD-Anschluss nicht ausreicht. Die farbcodierten Bananenstecker entsprechen spezifischen Signalen, wie CAN-Bus High (CAN-H), CAN-Bus Low (CAN-L), Versorgung und Masse. Dadurch kann ein Techniker Steuergeräte auf dem Prüfstand programmieren (bench programming), Kommunikationsstörungen im CAN-Bus lokalisieren oder eine Diagnose an Komponenten durchführen, die nicht direkt über die OBD-Buchse zugänglich sind.

Anwendung und Funktionalität:

Das Kabel bietet spezialisierte Funktionen für tiefgehende diagnostische Verfahren an Mercedes-Benz Fahrzeugen.

• Direkte Pin-Out-Verbindung: Ermöglicht eine direkte Verbindung mit den Pins einer Steuereinheit (ECU) oder anderen elektronischen Modulen.
• CAN-Bus Diagnose: Ermöglicht das Isolieren und Testen spezifischer CAN-Netzwerke (z. B. High-Speed und Low-Speed CAN) zur Fehlererkennung in der Kommunikation.
• Bench-Programmierung: Unterstützt das Codieren und Programmieren von Steuergeräten außerhalb des Fahrzeugs, was bei Austausch oder Reparatur von Modulen nützlich ist.
• Flexibles Fehlersuchen: Bietet die Möglichkeit, Messungen an spezifischen Schaltkreisen durchzuführen, die über den Standard-Diagnoseanschluss nicht erreichbar sind.

Kompatible Fahrzeuge und Anwendung:

Dieses Adapterkabel ist nicht spezifisch für ein Fahrzeugmodell, sondern wurde für die Verwendung mit dem Mercedes-Benz SD-Connect C4 und kompatiblen C5 Multiplexern entwickelt. Das Kabel kann bei allen Mercedes-Benz Fahrzeugen eingesetzt werden, bei denen ein direkter Zugang zur Verkabelung einer Steuereinheit oder des CAN-Netzwerks für Diagnose oder Programmierung erforderlich ist.

Kompatible Diagnose-Schnittstelle:

• Mercedes-Benz SD-Connect C4
• Mercedes-Benz SD-Connect C5

Wichtig: Überprüfen Sie vor dem Kauf des Produkts stets den Anschluss Ihres Fahrzeugs. Dieser kann je nach Modell und Baujahr variieren.

Lieferumfang:

• 1x Mercedes SD-Connect C4 Multiplexer – Bananenstecker Adapterkabel | Schnittstelle
