Mercedes SD Connect C4 Multiplexer – 38-poliges OBD1 Adapterkabel I...

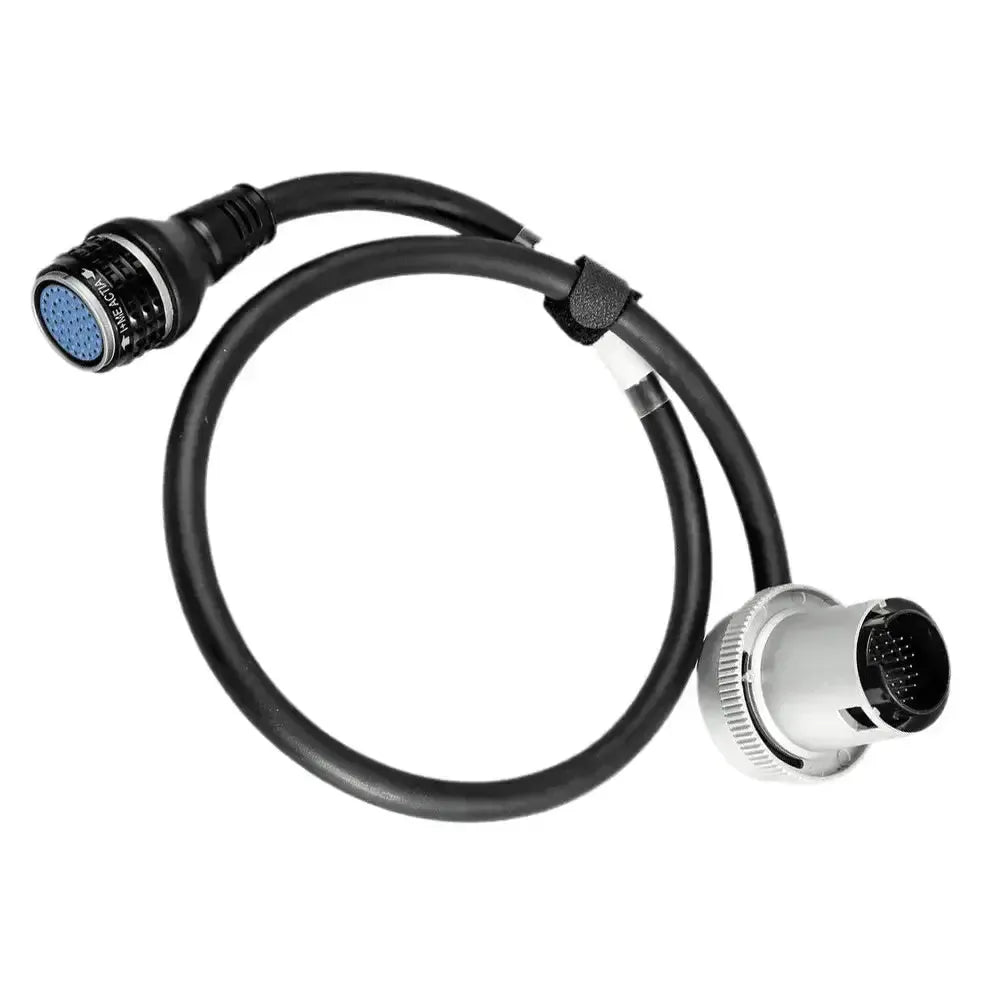

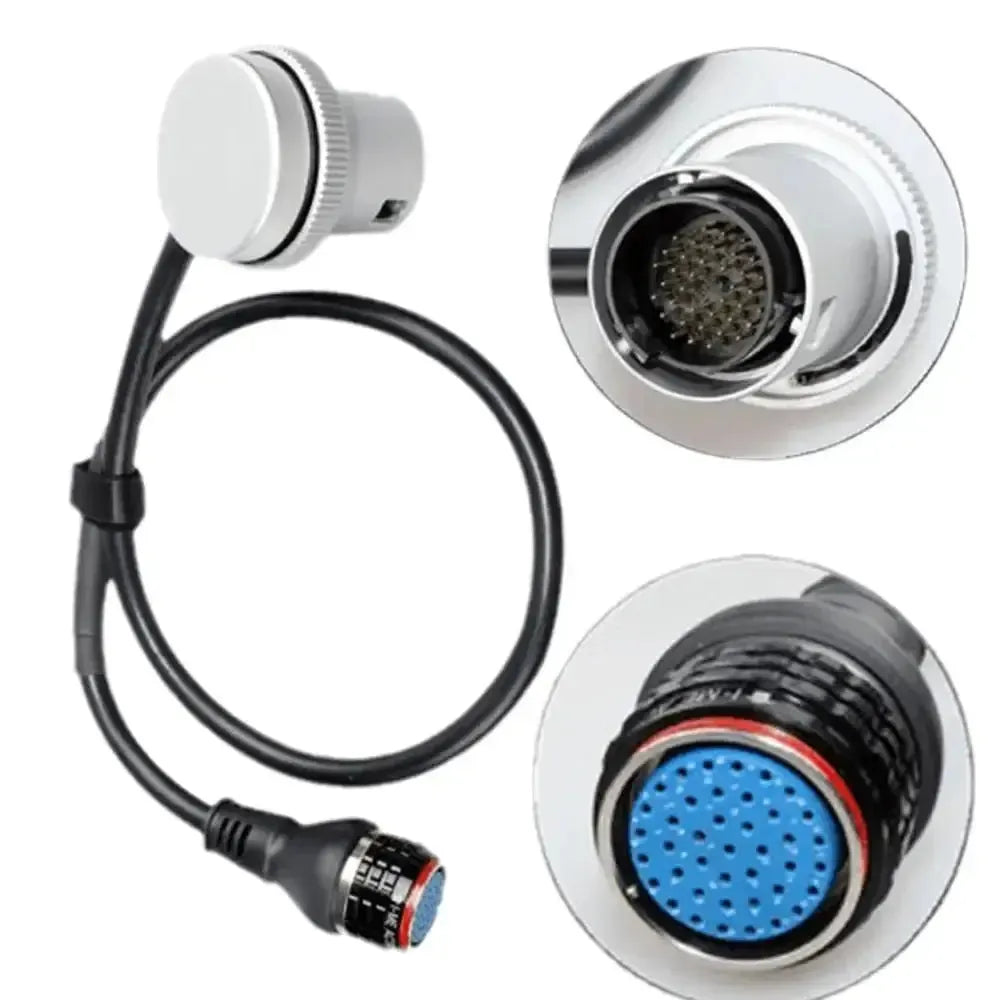

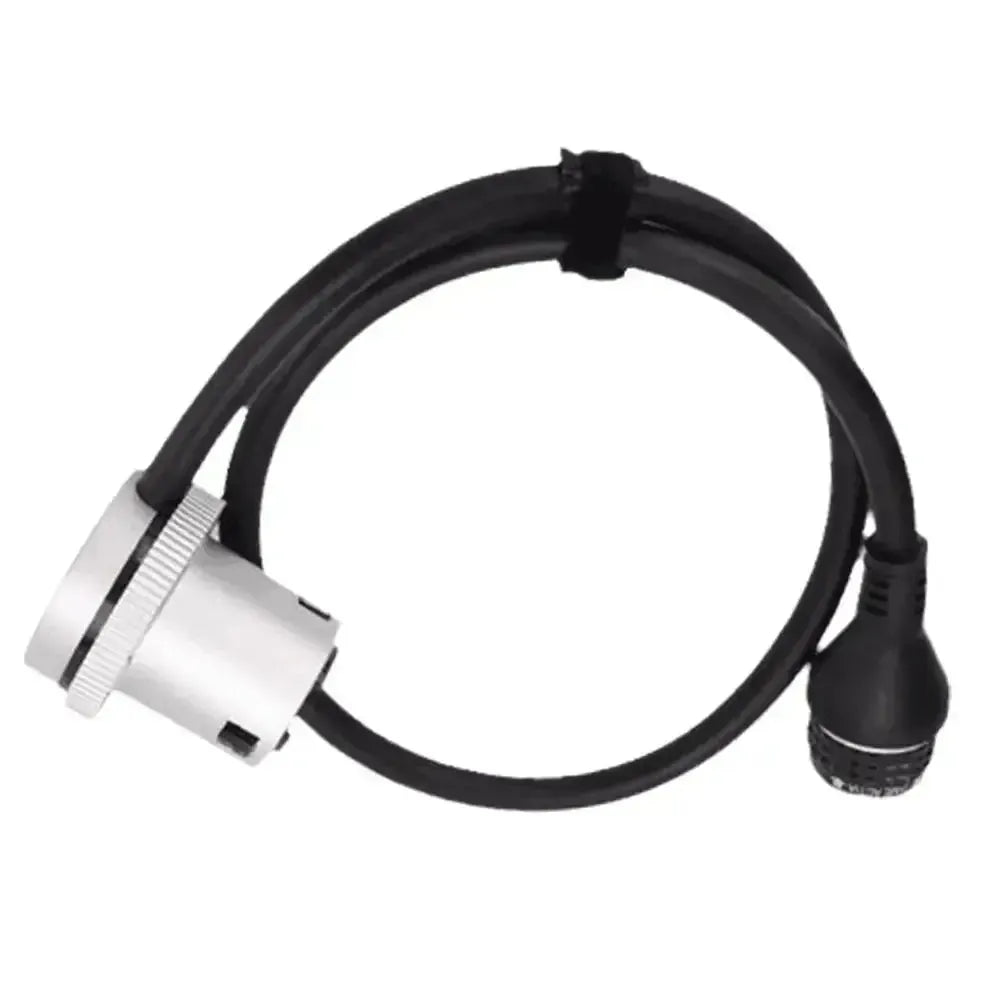

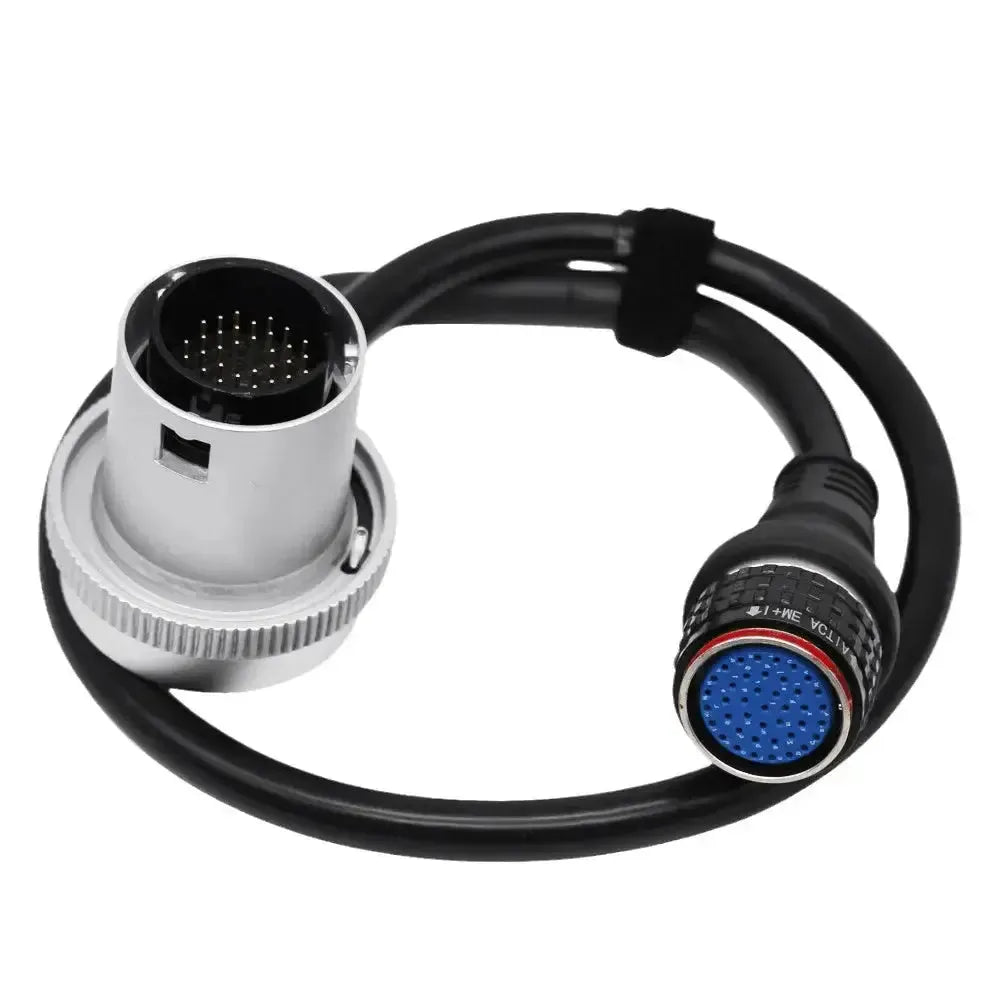

Das Mercedes 38-polige OBD1-Adapterkabel ist ein unverzichtbarer Adapter zum Anschluss des SD Connect C4 Multiplexers an ältere Mercedes-Benz PKW und frühe Transporter. Diese Fahrzeuge verwenden einen runden 38-poligen Diagnoseanschluss anstelle des späteren 16-poligen OBD2-Anschlusses. Das Kabel bildet die notwendige Brücke zwischen dem 38-poligen Anschluss im Motorraum und dem 16-poligen Interfacekabel des C4-Multiplexers.
Dank der richtigen internen Pin-Übersetzung können alle Systemleitungen (mehrere K-Leitungen, Stromversorgung und Masse) korrekt übertragen werden, sodass eine umfangreiche Händlerdiagnose über Xentry/DAS ermöglicht wird.
Anwendung und Funktionalität:
Das Kabel ermöglicht die vollständige Kommunikation mit Fahrzeugen, die mit einem 38-poligen Diagnoseanschluss ausgestattet sind. Typische Anwendungen:
- Fehlercodes auslesen und löschen: Unterstützung für Motor, ABS, SRS, Getriebe, Komfortmodule
- Live-Daten anzeigen: Überwachung von Echtzeitwerten und Sensoren
- Aktuatoren ansteuern: Steuerung und Test von Komponenten über DAS
- Vollständige Modulabdeckung: Über verschiedene K-Leitungen zu einzelnen Steuergeräten
Das Kabel wird in Kombination mit dem standardmäßigen OBD2-Hauptkabel des SD Connect C4 verwendet.
Kompatibilität:
Hardwarekompatibilität:
- Mercedes-Benz SD Connect C4 (original oder hochwertige Clone)
- Zu verwenden mit dem standardmäßigen 16-poligen C4-Interfacekabel
Fahrzeugkompatibilität (1994–2002):
- C-Klasse: W202
- E-Klasse: W124 (spät), W210
- S-Klasse: W140
- SL-Klasse: R129
- Sprinter: W901–W905 (sofern mit 38-poligem Anschluss ausgestattet)
- Vito: W638 (einige Ausführungen mit 38-poligem Anschluss)
Achtung: Einige Transporter aus diesem Zeitraum haben einen 14-poligen Anschluss. Bitte vorher visuell überprüfen.
Lieferumfang:
- 1x Mercedes 38-poliges OBD1 auf 16-poliges Adapterkabel
Technische Spezifikationen:
| Spezifikation | Beschreibung |
|---|---|

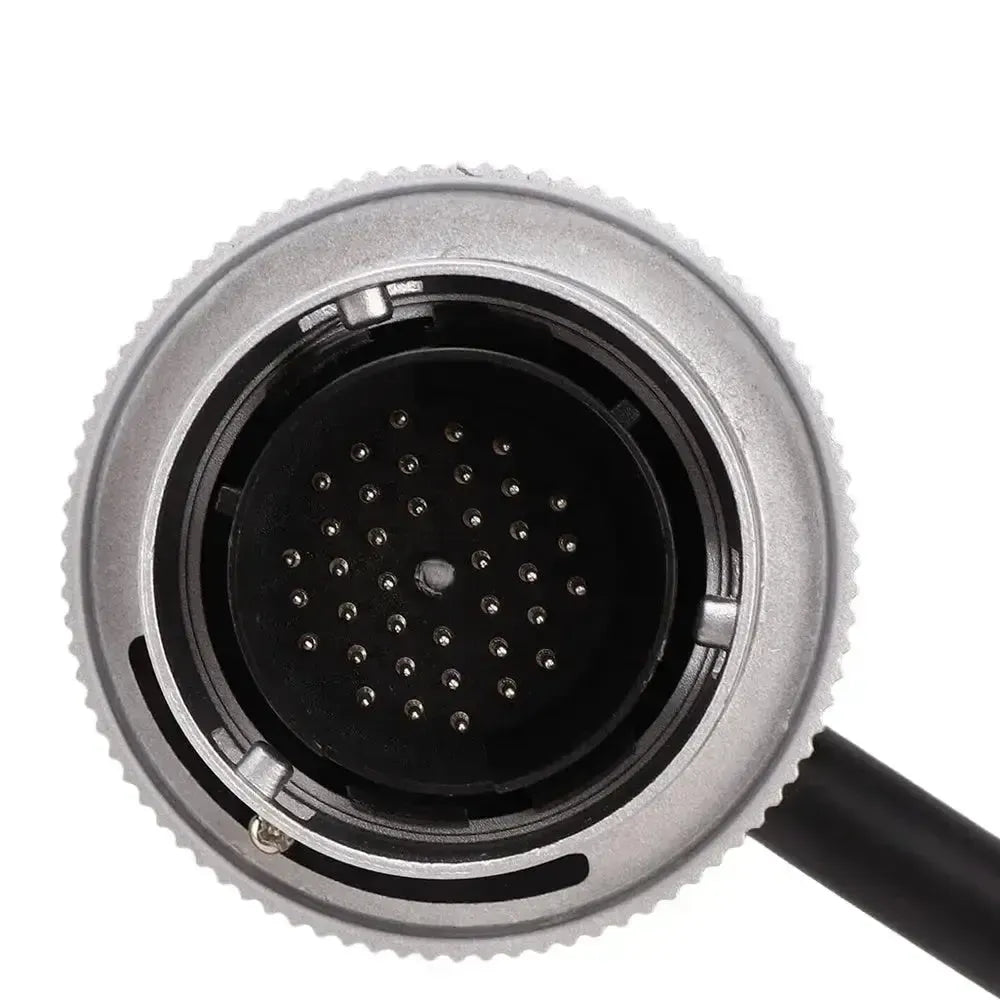

| Stecker A | Mercedes 38-poliger runder Stecker (PKW-spezifisch) |
| Stecker B | Standard 16-polige OBD2 Buchse (J1962) – für Anschluss an SD Connect C4 Hauptkabel |
| Typ Kabel | Passive Diagnose-Adapterkabel |
| Kabellänge | Ca. 40 cm (herstellerabhängig) |
| Pinbelegung | Mehrere K-Leitungen, Versorgungs- und Massepins korrekt durchgeschaltet |
