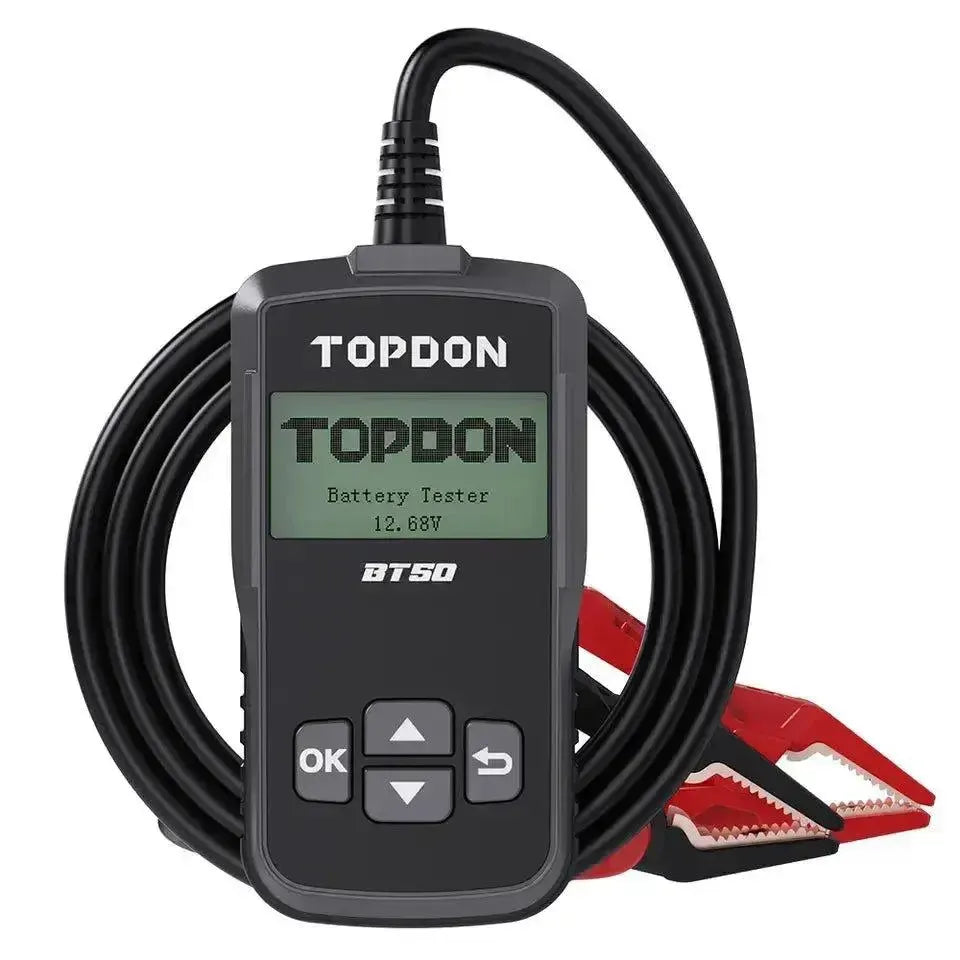

Topdon BT50 | Batterietester

Der Topdon BT50 ist ein Batterietester, der für die Analyse des Zustands von 12V Blei-Säure-Batterien entwickelt wurde. Das Gerät kann Batterien mit einer Kapazität zwischen 100 und 2000 CCA (Cold Cranking Amps) testen. Der Tester misst verschiedene Parameter, darunter den Gesundheitszustand (SoH), den Ladezustand (SoC), den Innenwiderstand, die Nennspannung und den CCA-Wert. Die Ergebnisse werden auf einem kompakten Display angezeigt, was eine schnelle Bewertung des Batteriezustands ermöglicht.

Neben dem Standard-Batterietest bietet der BT50 auch die Funktion, das Start- und Ladesystem eines Fahrzeugs zu überprüfen. Der Starttest analysiert die Startspannung und -zeit, um den Zustand des Startsystems zu beurteilen. Der Ladetest überprüft die Leistung der Lichtmaschine unter verschiedenen Lasten, um die korrekte Funktion des Ladesystems festzustellen. Das Gerät ist mit einem Schutz gegen Verpolung ausgestattet, der Schäden am Tester oder der Batterie bei falschem Anschluss verhindert.

Anwendung und Funktionalität:

Der BT50 ist für das schnelle und einfache Durchführen verschiedener Tests an 12V-Fahrzeugbatterien und zugehörigen Systemen konzipiert. Die Hauptfunktionen sind:

• Batterietest: Analysiert den Gesamtzustand der Batterie durch Messung des Gesundheitszustands (State of Health - SoH), Ladezustands (State of Charge - SoC), des Innenwiderstands und des tatsächlichen CCA-Werts.
• Starttest (Cranking test): Misst die minimale Startspannung und die Startzeit beim Starten des Motors, um den Zustand des Startsystems zu bewerten.
• Ladetest (Charging test): Überprüft die Funktion des Ladesystems (Lichtmaschine), indem die Ausgangsspannung unbelastet, belastet und bei Ripple-Spannung gemessen wird.
• Resultatanalyse: Gibt eine klare Anzeige des Batteriezustands, wie "Good Battery", "Good, Recharge", "Replace", "Bad Cell, Replace" oder "Charge, Retest".

Unterstützte Batterietypen:

Der Tester ist kompatibel mit einer breiten Palette von 12V Blei-Säure-Batterien, einschließlich der folgenden Typen:

• Regulär gefüllt (Flooded): Standard wartungsfreie oder nicht wartungsfreie Blei-Säure-Batterien.
• AGM Flat Plate: Batterien mit Absorbent Glass Mat-Technologie in flacher Plattenbauweise.
• AGM Spiral: Batterien mit Absorbent Glass Mat-Technologie in spiraliger Bauweise.
• GEL: Batterien, bei denen der Elektrolyt in Gelform gebunden ist.
• EFB: Enhanced Flooded Battery, eine verbesserte Version der traditionellen Nassbatterie, häufig verwendet in Fahrzeugen mit Start-Stopp-Systemen.

Unterstützte Batterienormen:

Der BT50 unterstützt Tests nach verschiedenen internationalen Batterienormen, wodurch eine breite Einsatzfähigkeit garantiert wird:

• CCA: Cold Cranking Amps (100-2000A)
• BCI: Battery Council International
• CA: Cranking Amps
• MCA: Marine Cranking Amps
• JIS: Japan Industrial Standard
• DIN: Deutsches Institut für Normung
• IEC: Internationale Elektrotechnische Kommission
• EN: Europäische Norm
• SAE: Society of Automotive Engineers

Lieferumfang:

• 1x Topdon BT50 Batterietester mit integrierten Batterieklemmen
• 1x Bedienungsanleitung

Technische Spezifikationen:
