Jaltest  |  SKU: JDC612A / 6.5.1

Jaltest (JDC612A) | Yanmar 3-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

€74,95 incl.
€61,94 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

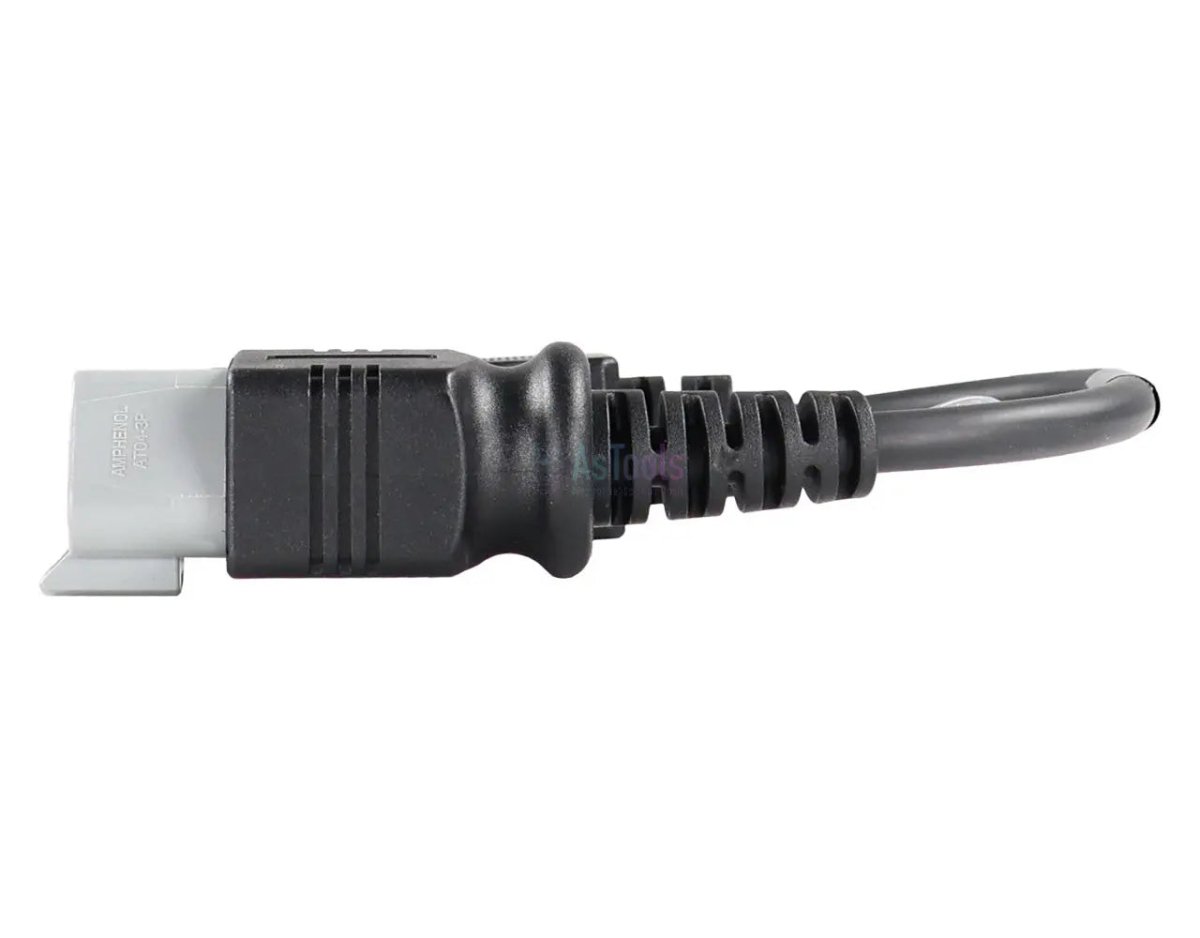

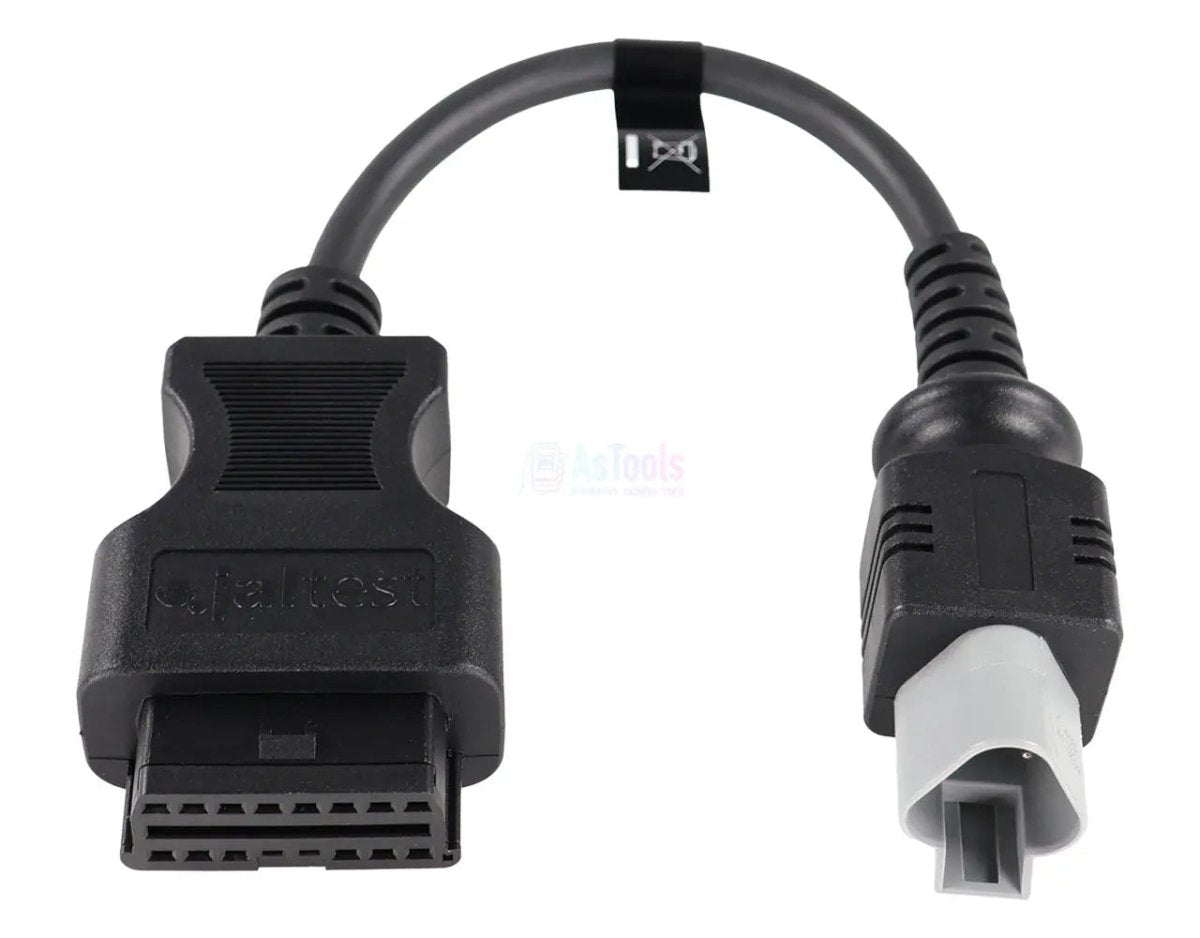

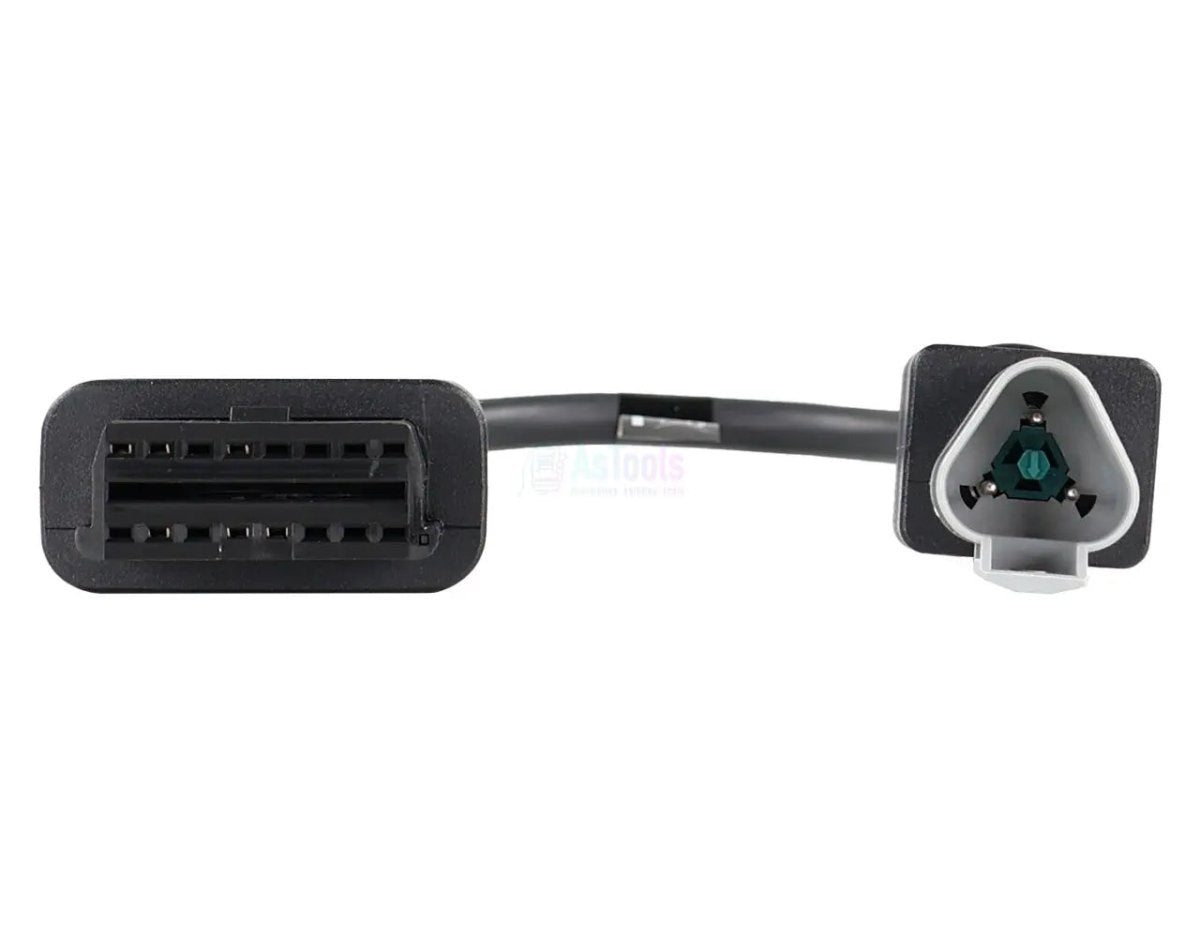

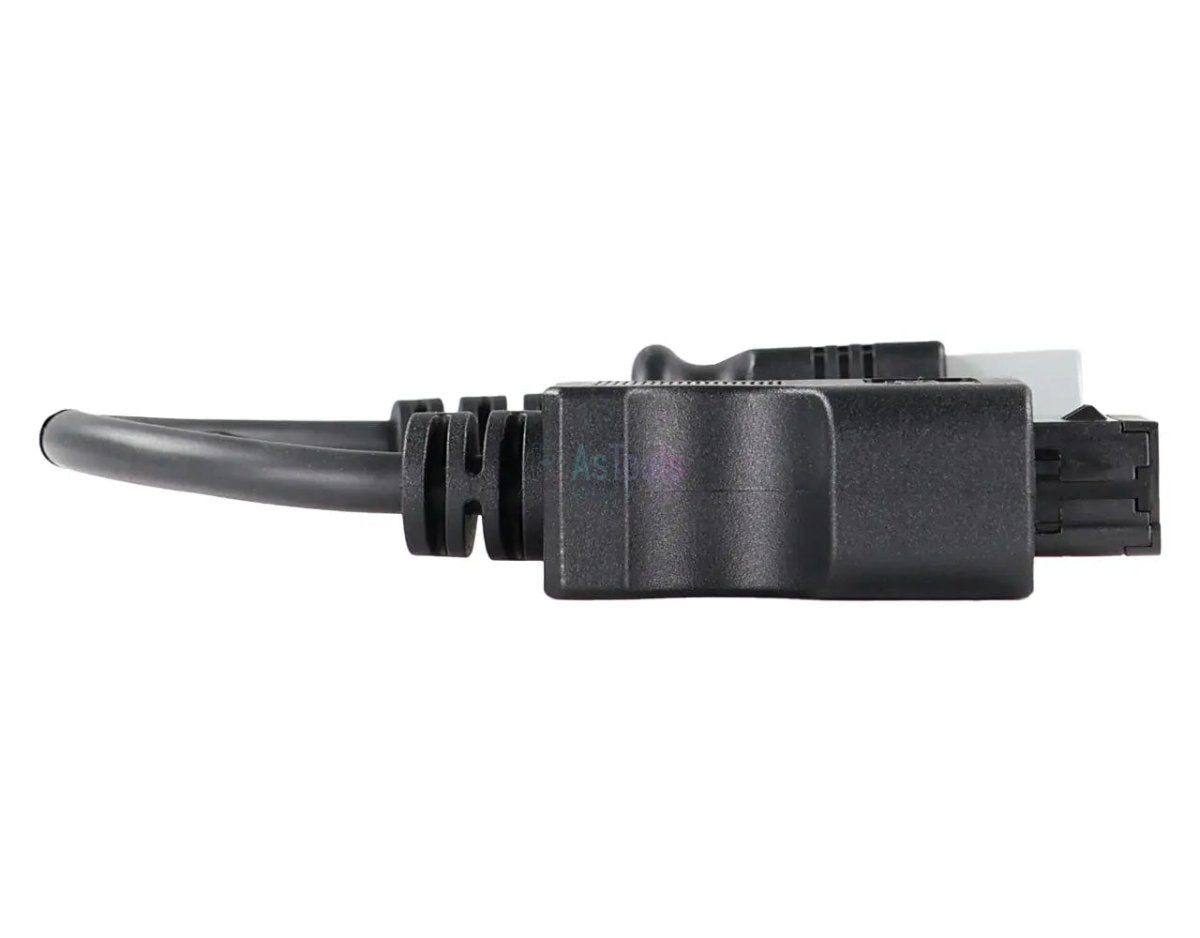

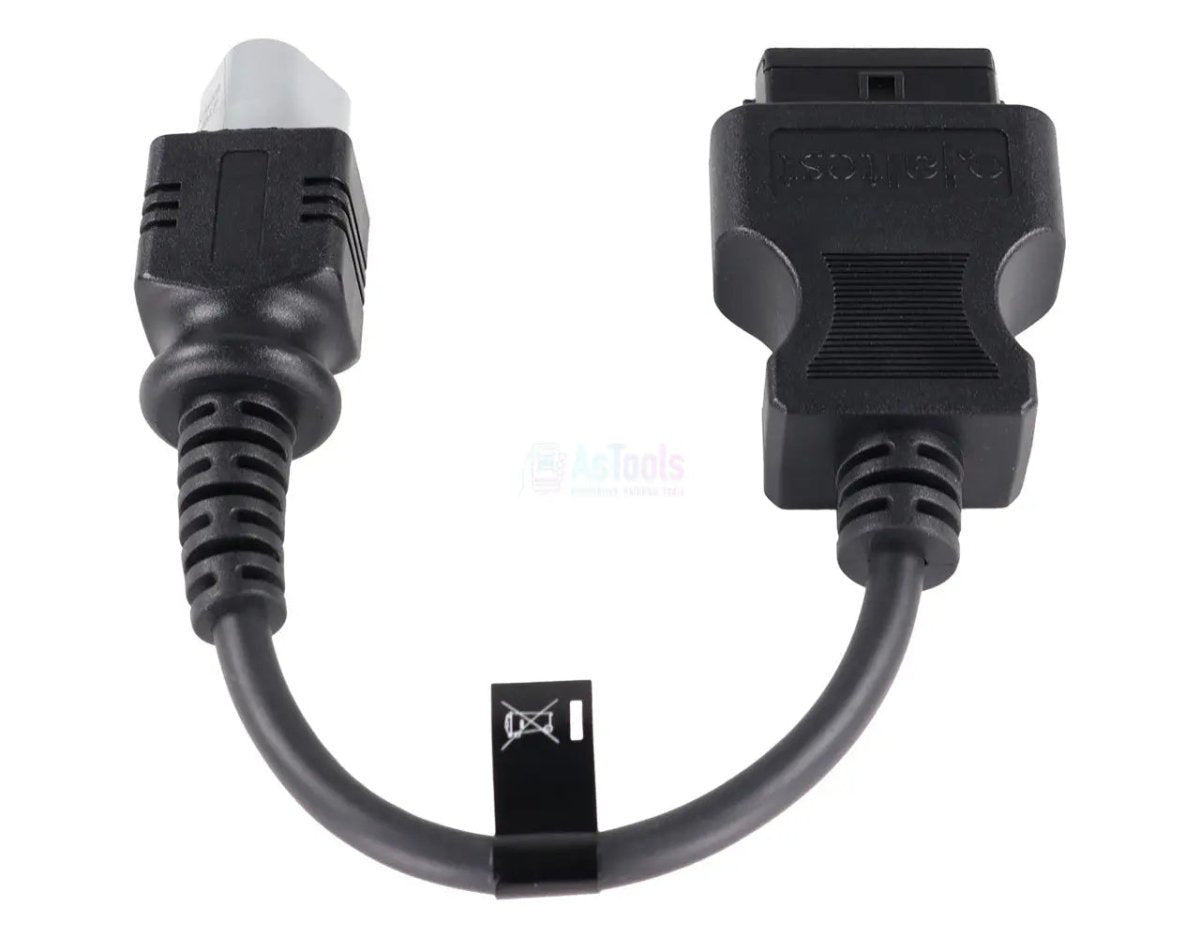

De Jaltest JDC612A is de diagnosekabel voor Yanmar-binnenboordmotoren; hij koppelt de 3-pins aansluiting aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit de 3-pins connector, aan de interfacezijde de 16-pins OBD2-stekker van de Jaltest Link. De aansluiting zit in de motorruimte, op of naast de motor; voor de industriemotoren gebruikt Yanmar een 6-pins uitvoering.

Via deze koppeling komt de diagnoseapparatuur bij de motorregeling en het bedieningspaneel aan boord: De EDC Yanmar Bosch, de EDC Yanmar Generic, de ECM van onder meer de BY-serie en de bedieningspanelen VC10 en VC20. De Bosch-motorregeling heeft de ruimste dekking, met componentaansturing en parameters erbij; bij de panelen staan parameters, kalibratie en reset, maar géén foutcodes of meetwaarden. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Bij de EDC Yanmar Bosch staan ook componentaansturing en parameters in de dekking — niet alleen uitlezen.
✔Geeft ook toegang tot de bedieningspanelen VC10 en VC20, met parameters, kalibratie en reset.
✔Eén kabel voor vier regeleenheden: Drie motorregelingen en de bedieningspanelen.
✔Op alle motorregelingen kunt u live meekijken terwijl de motor draait.

AANDACHTSPUNTEN

✕De bedieningspanelen VC10 en VC20 leveren géén foutcodes en geen meetwaarden; daarvoor moet u bij de motorregeling zijn.
✕Bij de EDC Yanmar Generic ontbreken de componentaansturing en de parameters die de Bosch-uitvoering wel heeft.
✕Alleen voor de 3-pins Yanmar-aansluiting; de industriemotoren (TNV- en TN-serie) gebruiken een 6-pins aansluiting, waarvoor de JDC538A is bedoeld.
✕Vereist een Jaltest Link met geldige Marine-licentie; de kabel voegt zelf geen dekking toe.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Yanmar-motor en van het bedieningspaneel.

Regeleenheden die u kunt benaderen

  • EDC Yanmar Bosch — motorregeling: De Bosch Engine Control Module, met de ruimste functielijst van de vier: Foutcodes, meetwaarden, componenten aansturen, ECU-gegevens, parameters en live data.
  • EDC Yanmar Generic — motorregeling: Foutcodes, meetwaarden, ECU-gegevens en live data.
  • ECM — motorregeling: De regeleenheid van onder meer de BY-serie, met foutcodes, meetwaarden, ECU-gegevens en live data.
  • VC10 en VC20 — bedieningspaneel: De elektronische module van het paneel, met ECU-gegevens, parameters, kalibratie en reset, maar géén foutcodes.

Wat u kunt doen

  • Foutcodes lezen: Het foutgeheugen van de motorregeling uitlezen, met omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken en live meekijken: De actuele sensorwaarden van de motorregeling, in realtime te volgen terwijl de motor draait.
  • Componenten aansturen: Bij de EDC Yanmar Bosch kunt u actuatoren rechtstreeks aansturen.
  • Parameters, kalibratie en reset: Parameters bij de Bosch-motorregeling en bij de panelen; kalibratie en reset zijn voorbehouden aan de VC10- en VC20-panelen.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Yanmar-binnenboordmotor met de 3-pins diagnoseaansluiting. Onderstaande series voert Jaltest Marine in de dekking; welke stekker er op uw motor zit, controleert u ter plekke.

Yanmar:

  • JH-serie: 3JH40, 4JH45, 4JH57, 4JH80 en 4JH110
  • BY-serie: 4BY-150 t/m 6BY3-260Z, inclusief de BY2- en BY3-uitvoeringen
  • LV-serie: 4LV150, 4LV170, 4LV195, 4LV230, 4LV250 en de 8LV-320, 8LV-350 en 8LV-370
  • SY- en AYEM-serie: 6SY-STP2, 6SY655, 8SY-STP en de 6AYEM-GT, 6AYEM-ET en 6AYEM-ST
  • Bedieningspanelen: De VC10- en VC20-panelen die bij deze motoren horen
💡
Goed om te weten: De aansluiting zit in de motorruimte, op of naast de motor. Yanmar gebruikt voor de industriemotoren een 6-pins stekker en voor deze binnenboordmotoren een 3-pins uitvoering. Controleer daarom eerst welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC612A) | Yanmar 3-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC612A
Type Verloopkabel
Toepassing Yanmar binnenboordmotoren
Aansluiting motorzijde 3-pins OBD
Aansluiting interfacezijde 16-pins OBD2
Regeleenheden EDC Yanmar Bosch, EDC Yanmar Generic en ECM (motor), VC10 en VC20 (bedieningspaneel)
Segment Verbrandingsmotor (marine)
Jaltest-module Jaltest Marine
Onderdeel van kabelset Marine-kabelset vessel (70002008) en binnenboord (70002009)
Nodig om te gebruiken Jaltest Link met geldige softwarelicentie
