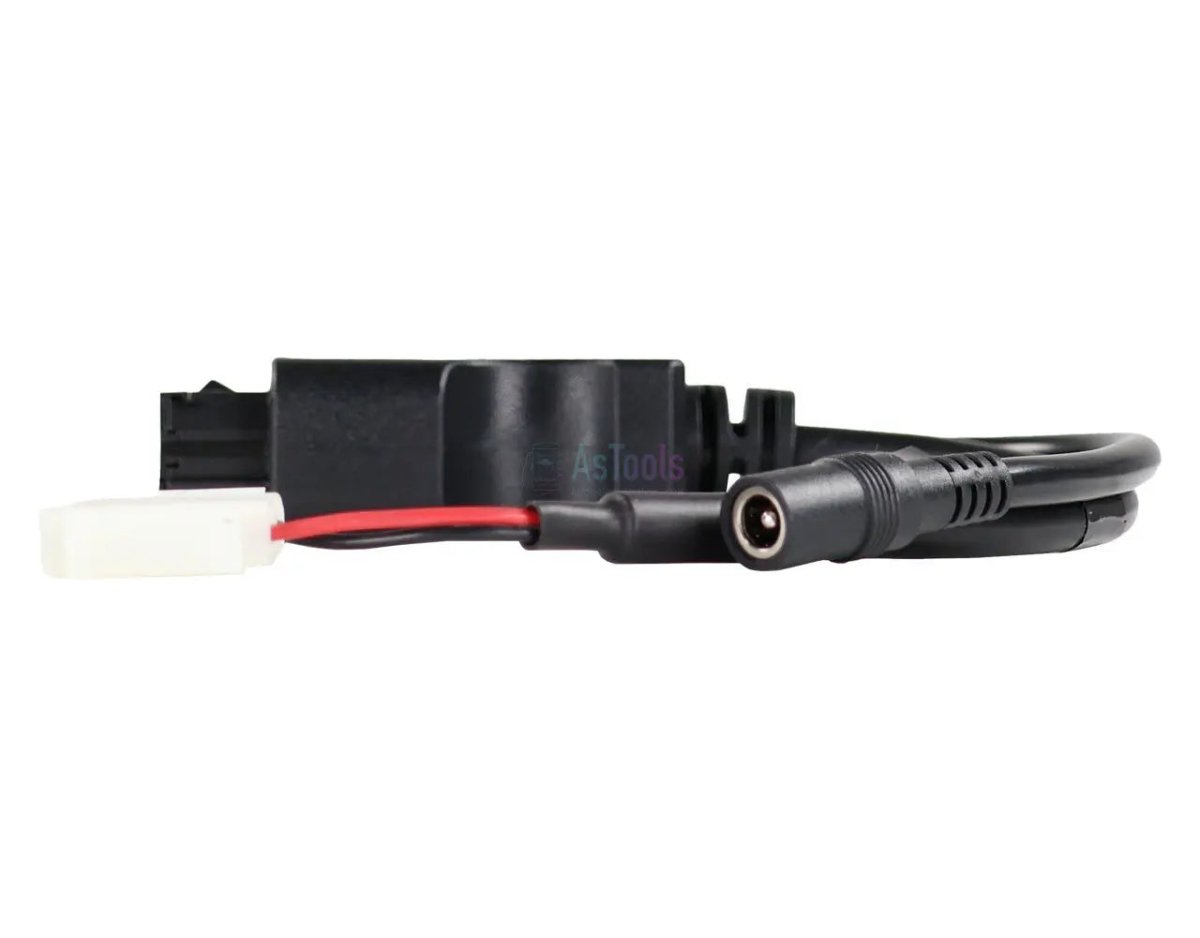

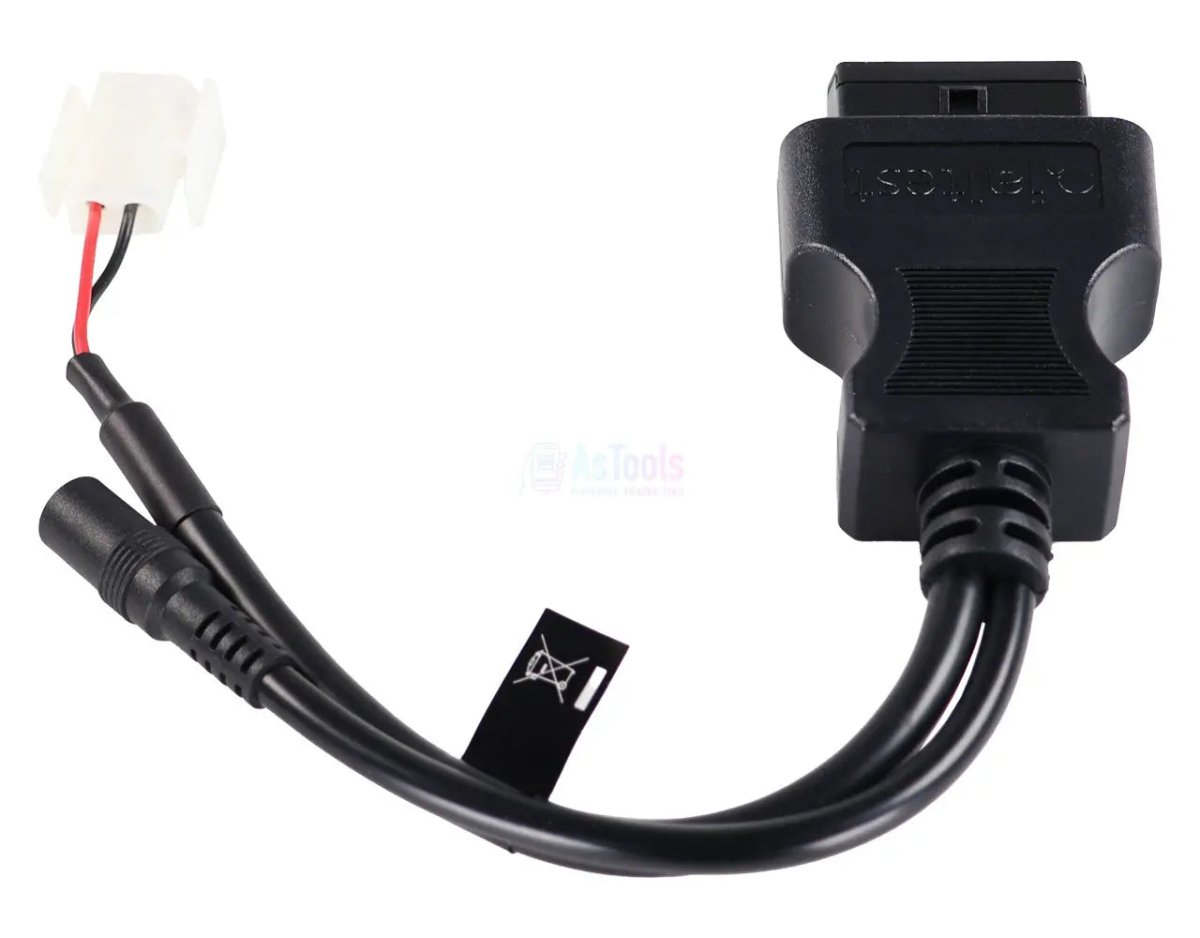

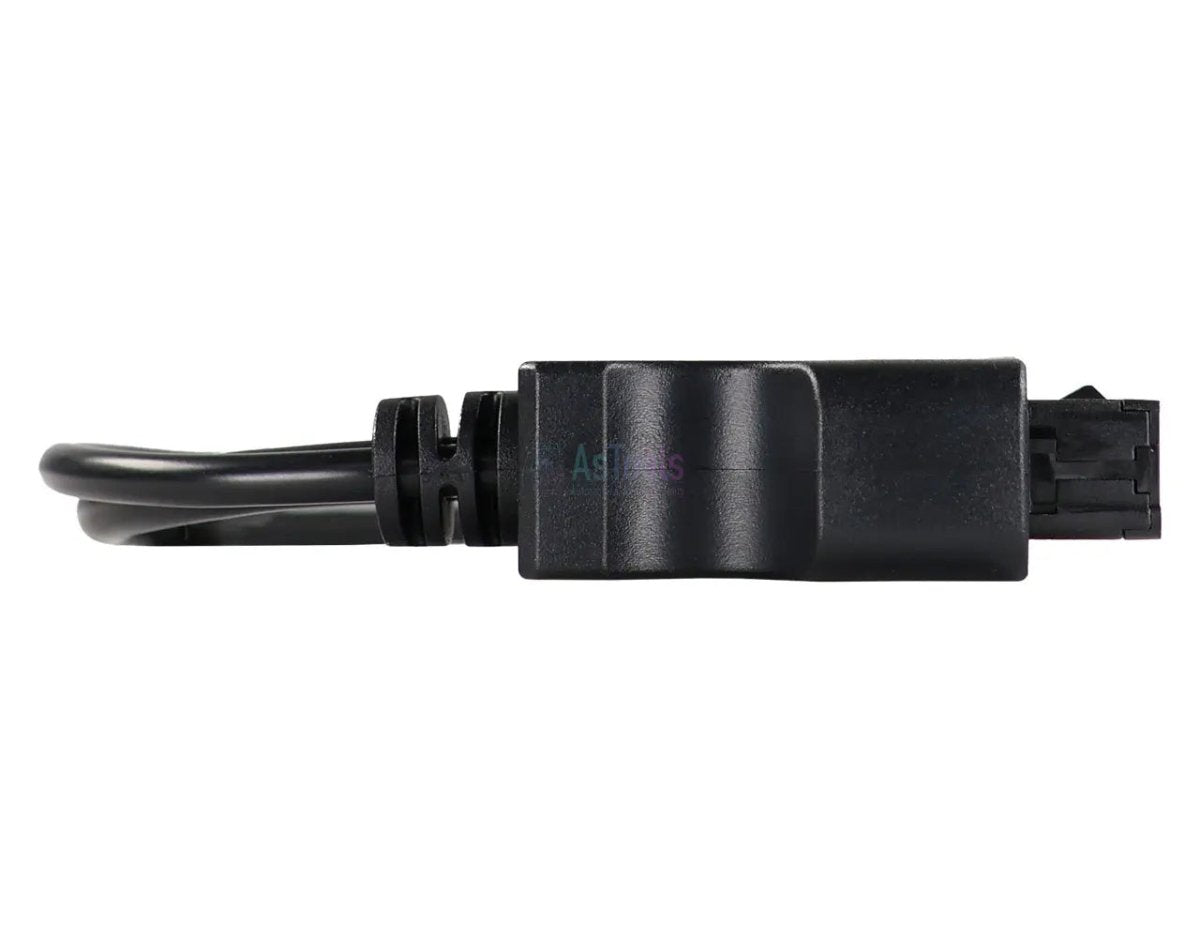

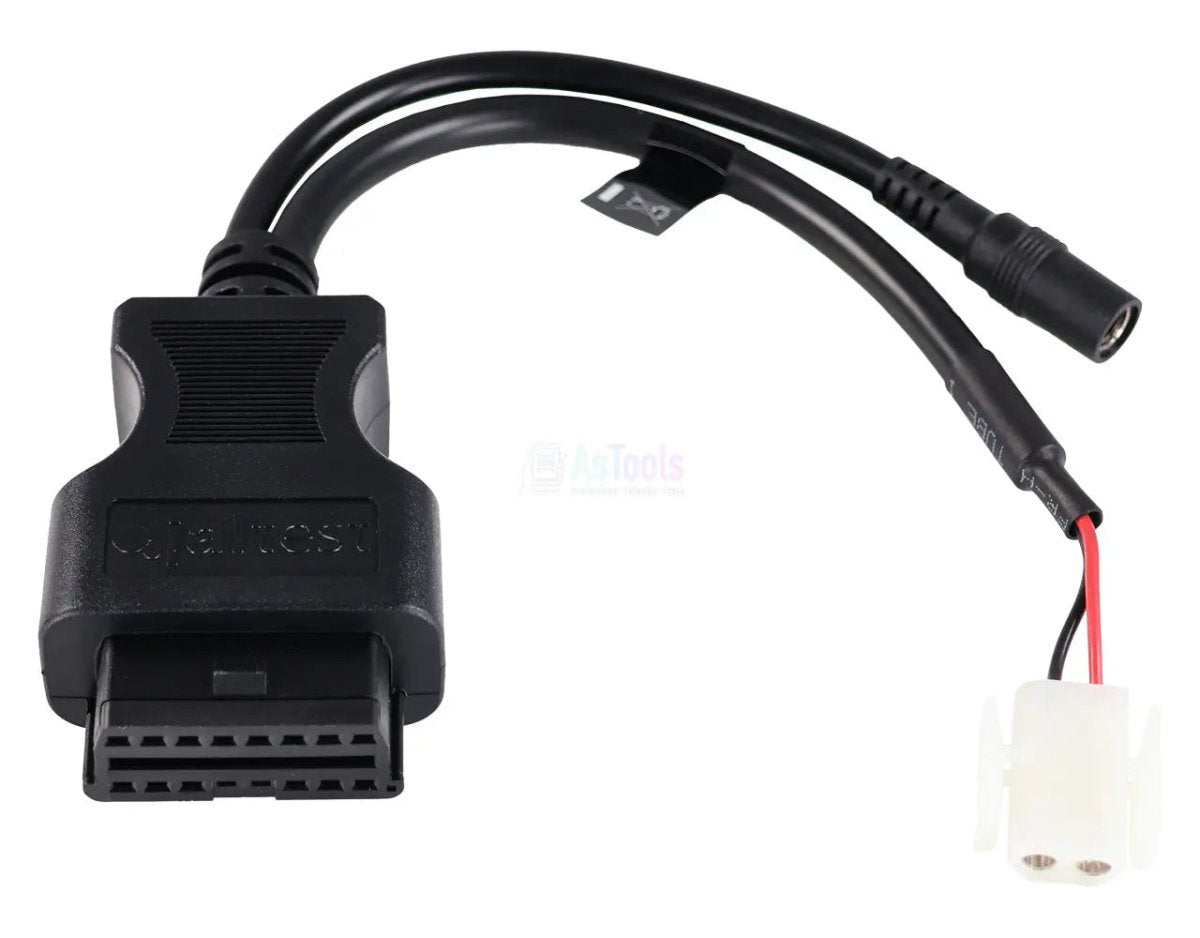

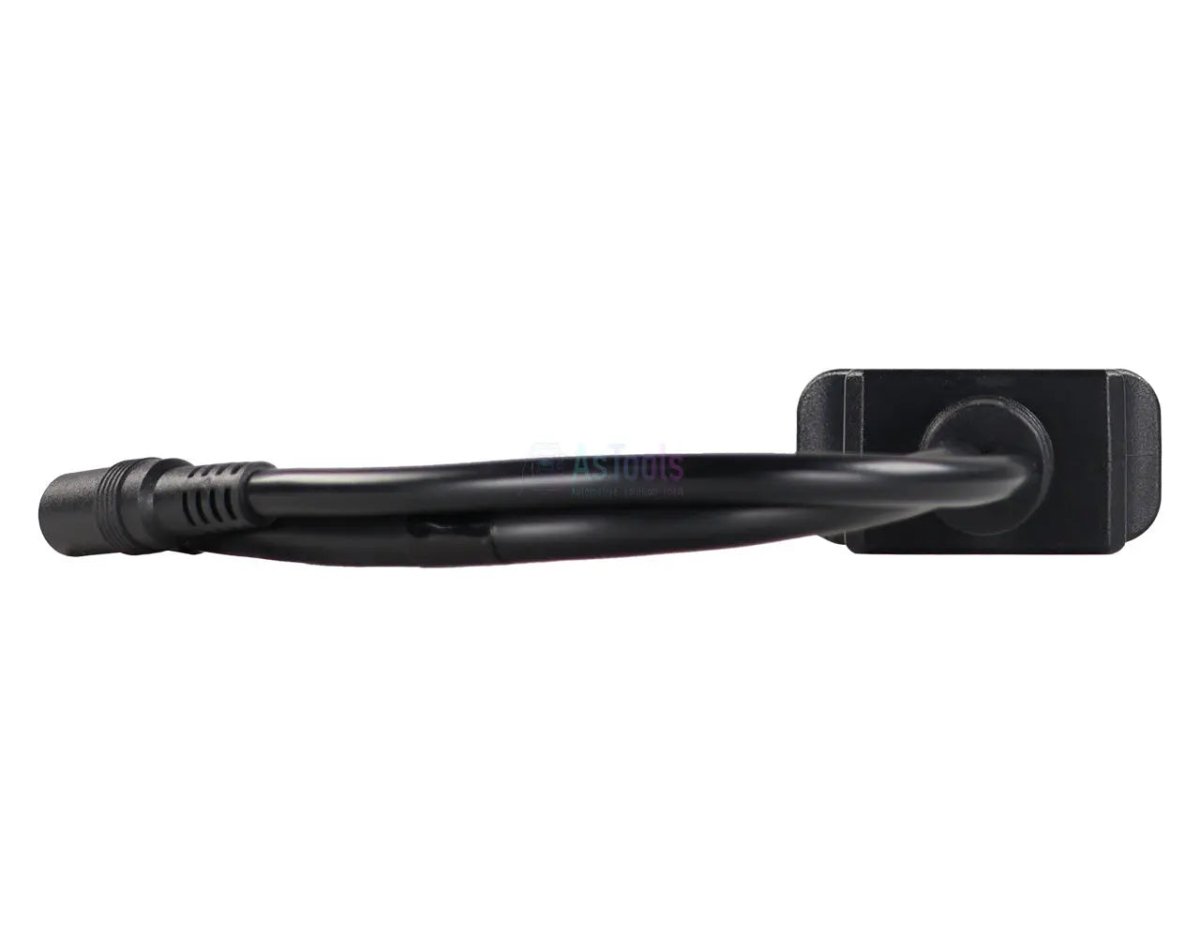

De Jaltest JDC618A9 is de diagnosekabel voor Volvo Penta-scheepsmotoren; hij koppelt de 2-pins aansluiting aan de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Die 2-pins stekker past niet op een standaard 16-pins OBD2-kabel en zit in de motorruimte, op of naast de motor. Volvo Penta heeft per motorgeneratie een andere diagnosestekker gebruikt: Naast deze 2-pins uitvoering voert de catalogus aparte kabels voor 6-pins (JDC527A), 8-pins (JDC528A) en EGCI 6-pins (JDC611A).
Via deze koppeling komt de diagnoseapparatuur op het netwerk van de installatie en daarmee bij de motorregelingen ECM EGC en MEFI 3-4 en bij de EVC-modules voor helmstation, aandrijving en besturing. Het verschil in dekking zit tussen die groepen: Op de ECM EGC leest u uit, stuurt u componenten aan en stelt u parameters en kalibraties in, terwijl het op de EVC-parametermodules EVC-C en EVC-MC bij ECU-gegevens, parameters en kalibratie blijft. Volvo Penta is nooit aan een verplichte standaardaansluiting gebonden geweest, waardoor deze merkeigen stekker ook op nieuwere installaties nog voorkomt. De kabel valt onder Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden die Volvo Penta in de installatie heeft ondergebracht. Welke daarvan op uw motor zitten, hangt af van de motorgeneratie.
Regeleenheden die u kunt benaderen
- ECM EGC — motorregeling: De Engine Control Module. Hier leest u foutcodes en meetwaarden, stuurt u componenten aan en voert u parameters en kalibratie uit.
- MEFI 3-4 — oudere motorregeling: Het Engine electronic control system van de eerdere benzinemotoren, met foutcodes, meetwaarden, componentaansturing en ECU-gegevens; géén parameters of kalibratie.
- EVC-C en EVC-MC — parametermodules: Hier stelt u systeeminstellingen in en voert u kalibraties uit.
- HIU (EVC) en HCU (EVC) — helmstation: De helm interface unit en de helm control unit van de bedieningspositie.
- PCU (EVC) en SCU (EVC) — aandrijving en besturing: De common powertrain controller en de stuurregeleenheid.
Wat u kunt doen
- Foutcodes lezen: Het foutgeheugen van de motorregeling en de EVC-regeleenheden uitlezen.
- Meetwaarden bekijken: De actuele waarden van de aangesloten sensoren.
- Componenten aansturen: Actieve tests op de motorregeling.
- Parameters instellen en kalibreren: Op de ECM EGC en op de EVC-parametermodules.
- Live meekijken: Waarden in realtime volgen terwijl de motor draait, ook op de helm- en powertrainmodules.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Volvo Penta-installatie met de 2-pins diagnoseaansluiting. Onderstaande series voert Jaltest Marine in de dekking; welke stekker er bij u in de motorruimte zit, controleert u ter plekke.
Volvo Penta:
- GI / GXI / GSI: 3.0 GXI, 4.3 GI en GXI, 5.0 GI en GXI, 5.7 GI, GSI en GXI, 7.4 GI en GSI, 8.1 GI, GSI en GXI, 8.2 GSI
- OSI / OSXI: 4.3 OSI, 5.0 OSI, 5.7 OSI en OSXI, 8.1 OSI
- DPX-serie: DPX375, DPX385, DPX415 en DPX420
- V6- en V8-serie: V6-200 t/m V6-280 en V8-225 t/m V8-430, inclusief 8.1 IPS
Verpakkingsinhoud
- 1x Jaltest (JDC618A9) | Volvo Penta 2-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC618A9 |
| Type | Verloopkabel |
| Toepassing | Volvo Penta scheepsmotoren met 2-pins diagnoseaansluiting |
| Aansluiting motorzijde | 2-pins OBD |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | ECM EGC, MEFI 3-4, EVC-C, EVC-MC, HIU (EVC), HCU (EVC), PCU (EVC) en SCU (EVC) |
| Segment | Verbrandingsmotor (marine) |
| Jaltest-module | Jaltest Marine |
| Onderdeel van kabelset | Marine-kabelset vessel (70002008) en binnenboord (70002009) |
| Nodig om te gebruiken | Jaltest Link met geldige softwarelicentie |
