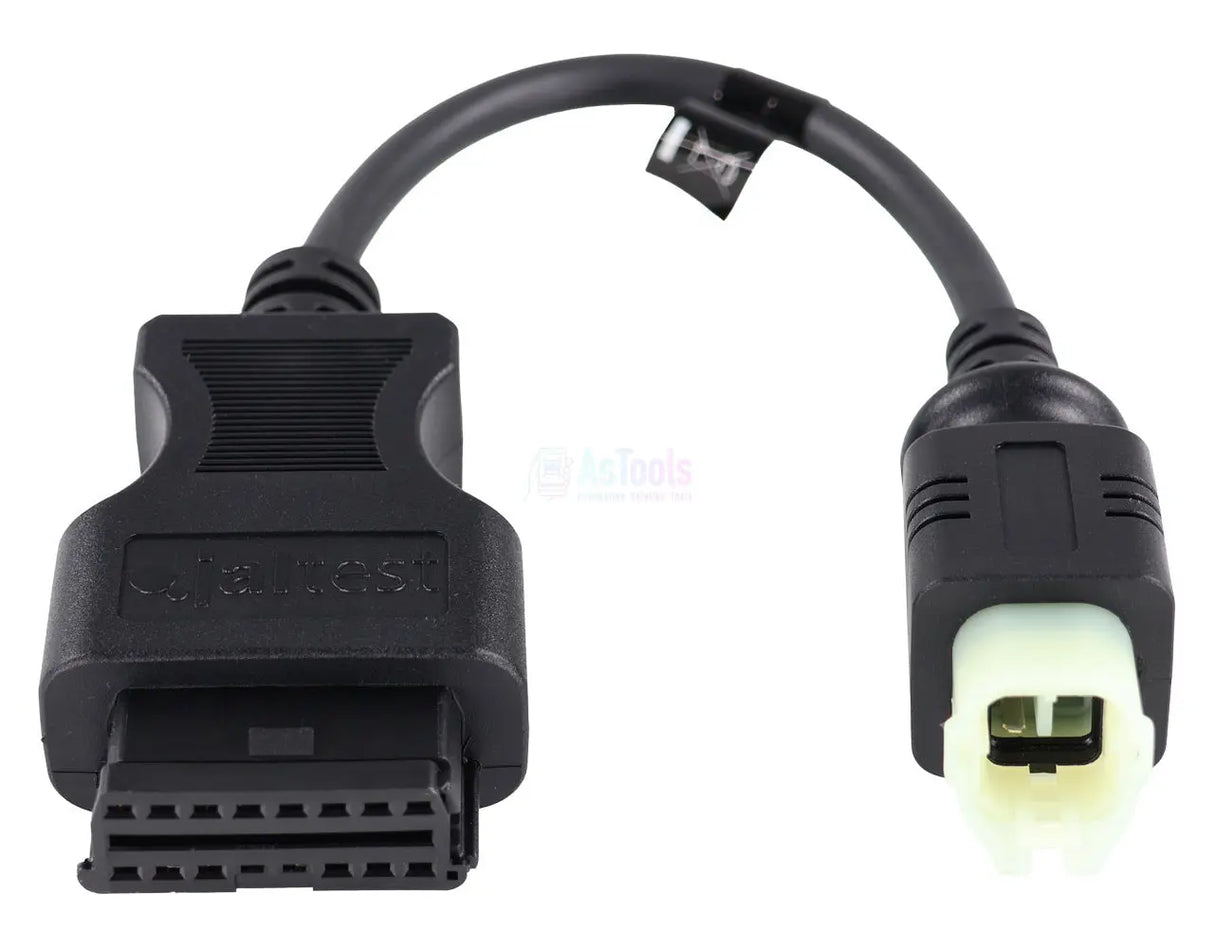

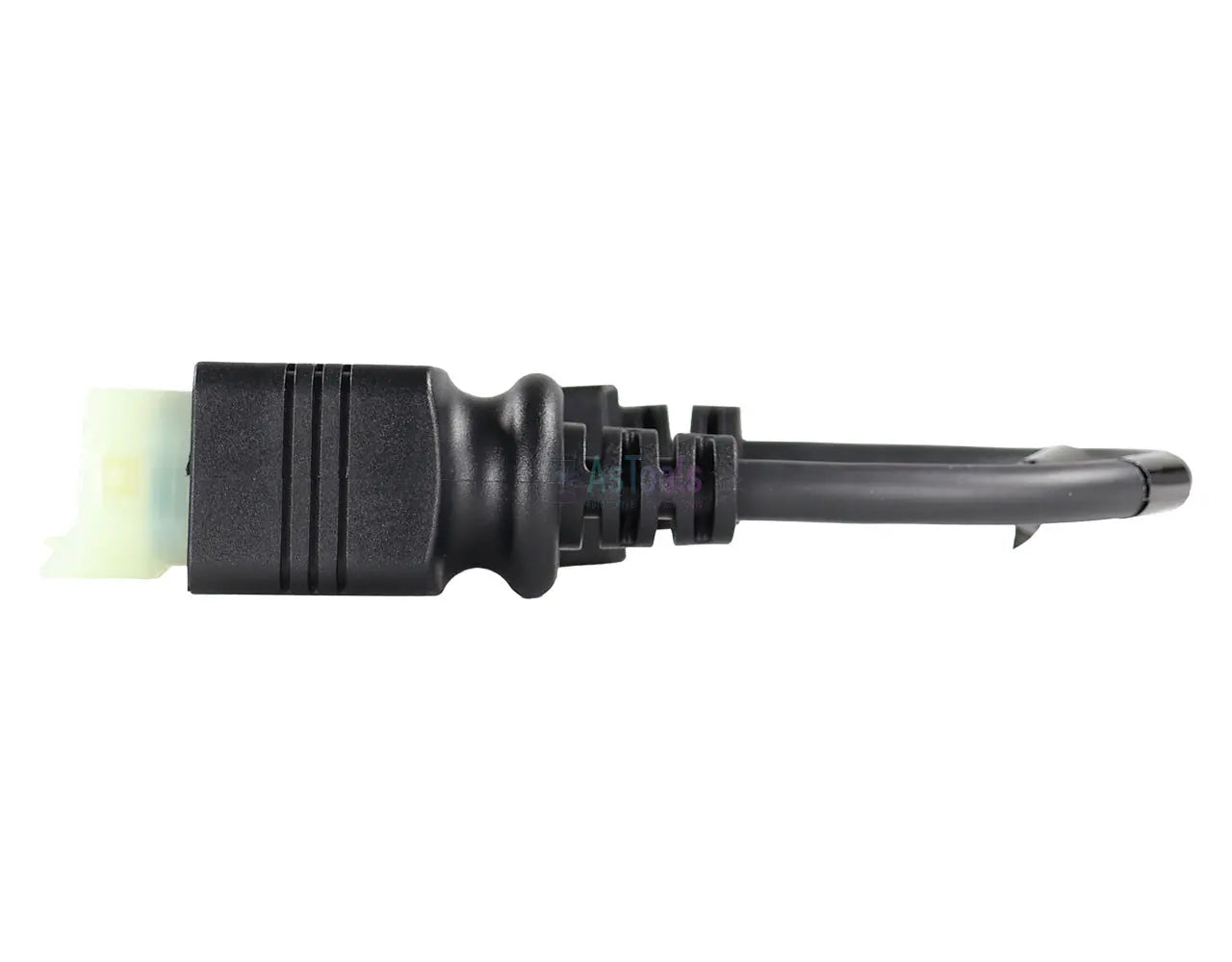

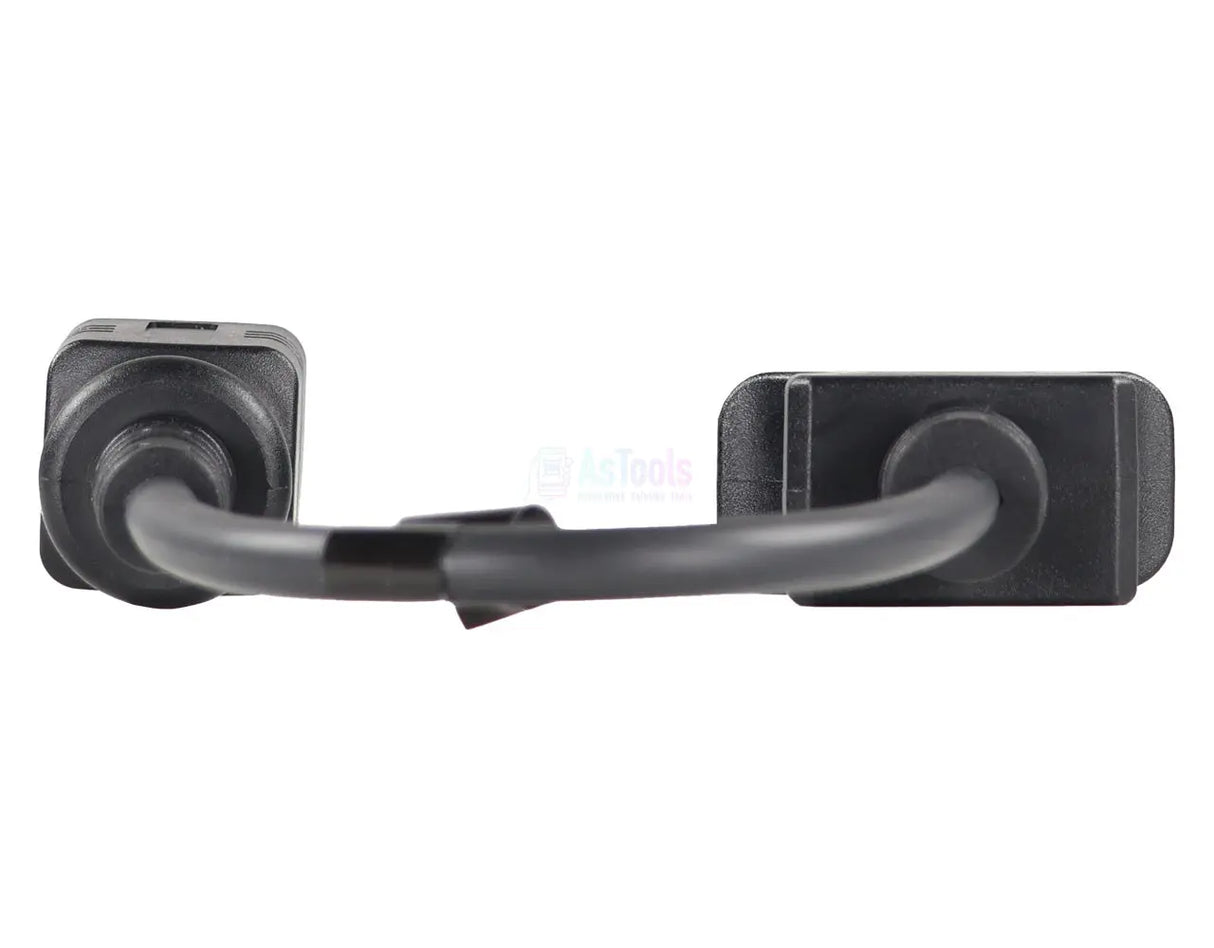

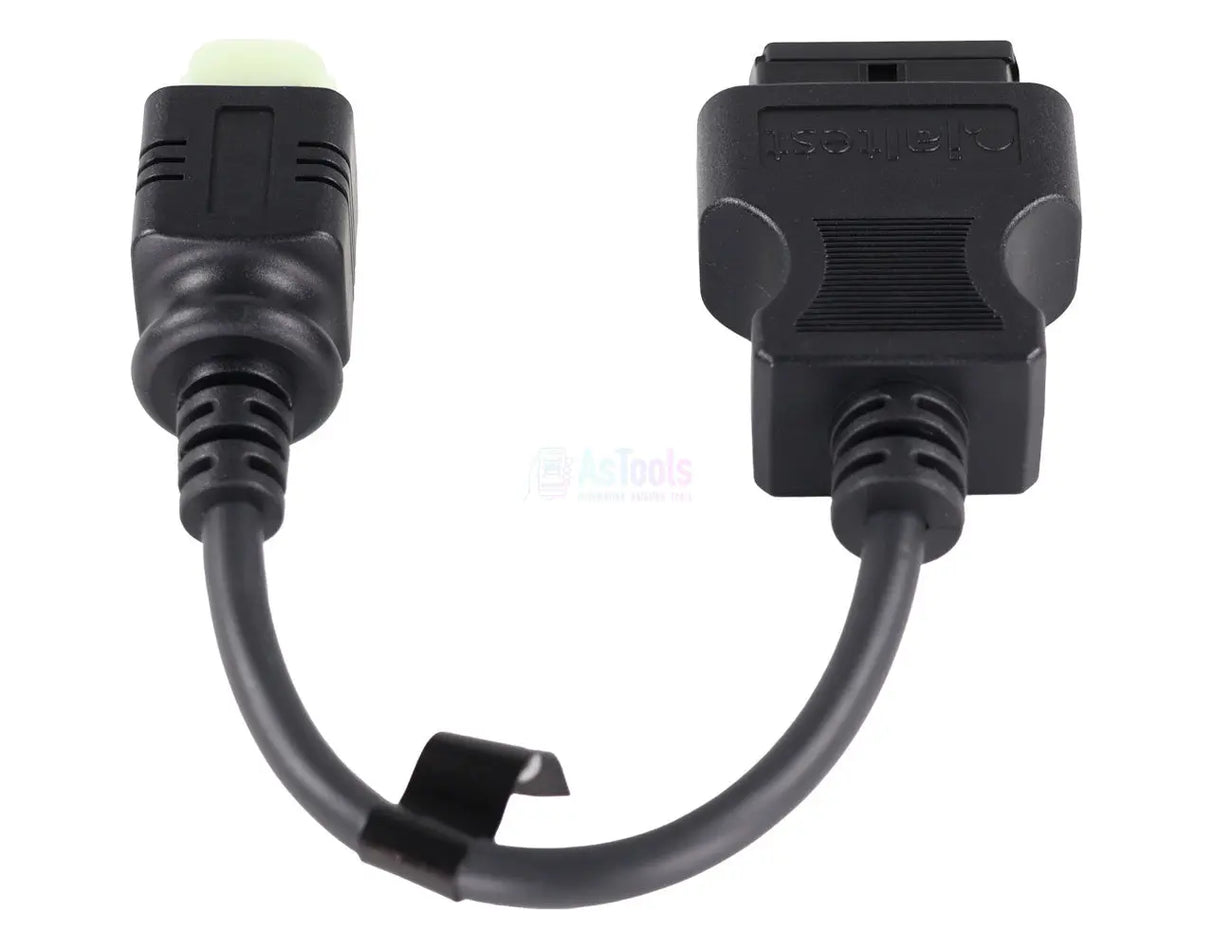

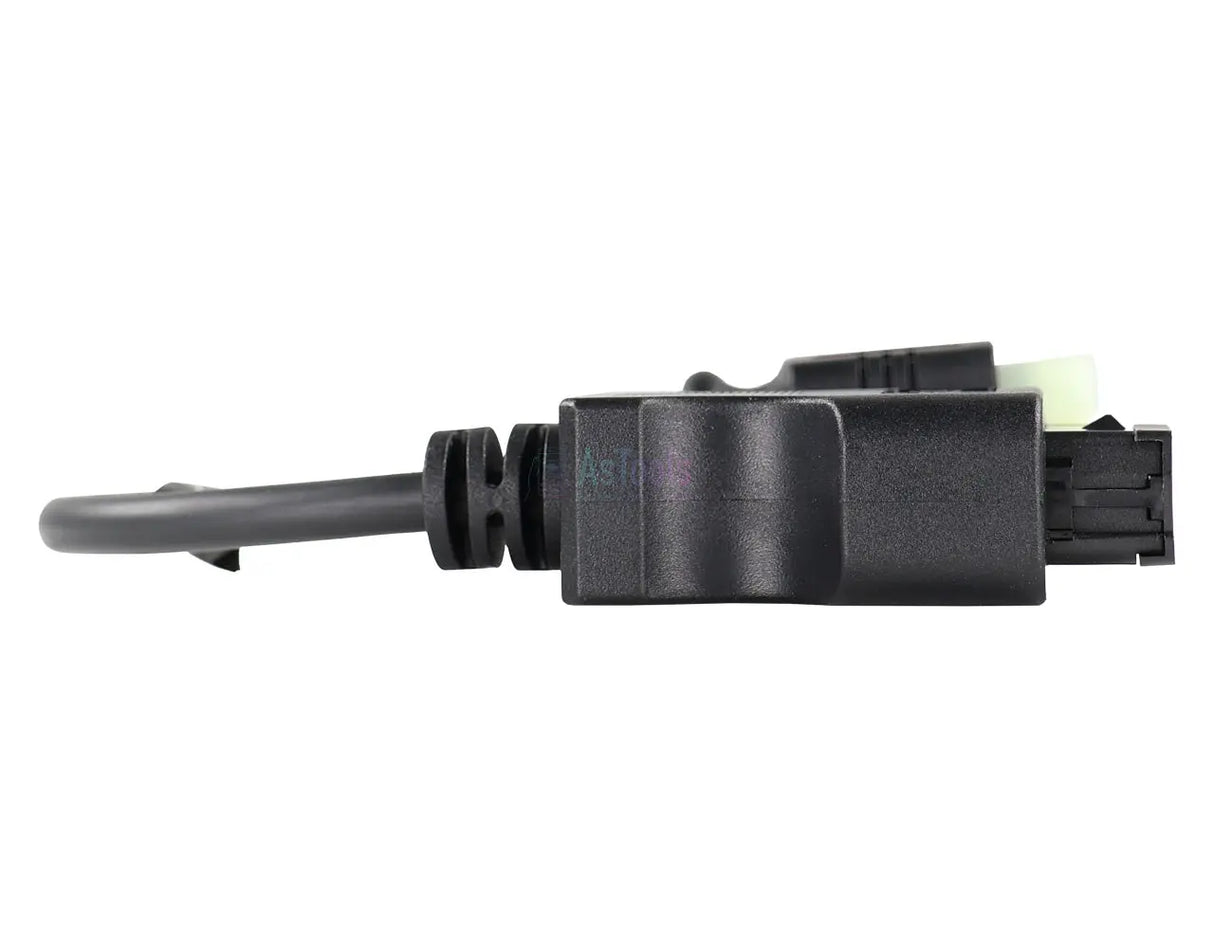

De Jaltest JDC616A is de adapter tussen de 4-pins aansluiting van Suzuki-buitenboordmotoren en de standaard 16-pins OBD2-interface van de Jaltest Link. Aan de motorzijde zit de 4-pins connector, aan de interfacezijde de 16-pins OBD2-aansluiting. De aansluiting zit in de motorruimte, op of naast de motor; op de DF-serie gebruikt Suzuki daarnaast een 8-pins diagnosestekker.
De kabel opent de diagnoselijn naar de regeleenheden van de DF-serie: De ECM, de Engine Control Module, en de BCM, de bedieningsmodule van de gas- en schakelhendels. Op de ECM staat de volledige functielijst, tot en met componentaansturing, parameters, kalibratie, reset en de handmatige procedure; op de BCM blijft het bij foutcodes, meetwaarden, ECU-gegevens en kalibratie. De kabel valt onder Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Suzuki-buitenboordmotor.
Regeleenheden die u kunt benaderen
- ECM — motorregeling: De Engine Control Module, met de handmatige procedure, foutcodes, meetwaarden, componentaansturing, ECU-gegevens, parameters, kalibratie, reset en live data.
- BCM — bedieningsmodule: De Levers control electronic module van de gas- en schakelhendels, met foutcodes, meetwaarden, ECU-gegevens, kalibratie en live data.
Wat u kunt doen
- Foutcodes lezen: Het foutgeheugen van de motorregeling en van de bedieningsmodule uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken en live meekijken: De actuele sensorwaarden, in realtime te volgen terwijl de motor draait.
- Componenten aansturen: Actuatoren aansturen, alleen op de motorregeling.
- Parameters aanpassen en onderhoud resetten: Eveneens voorbehouden aan de motorregeling.
- Kalibratie: Zowel op de motorregeling als op de bedieningsmodule.
- Handmatige procedure doorlopen: De Manual Process-controles bij de motorregeling.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Suzuki-buitenboordmotor met de 4-pins diagnoseaansluiting. Onderstaande modellen voert Jaltest Marine in de dekking; welke stekker er op uw motor zit, controleert u ter plekke.
Suzuki:
- Kleine DF-modellen: DF9.9, DF15, DF20, DF25, DF30, DF40, DF50, DF60, DF70, DF80 en DF90
- Middenklasse: DF100, DF115, DF140, DF150 en DF175
- Zware DF-modellen: DF200, DF225, DF250, DF300, DF325 en DF350
Verpakkingsinhoud
- 1x Jaltest (JDC616A) | Suzuki 4-pins OBD – 16-pins OBD2 Verloopkabel | Motorboot
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC616A |
| Type | Verloopkabel |
| Toepassing | Suzuki buitenboordmotoren |
| Aansluiting motorzijde | 4-pins OBD |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | ECM (motorregeling) en BCM (bedieningsmodule hendels) |
| Segment | Motorboot |
| Jaltest-module | Jaltest Marine |
| Onderdeel van kabelset | Marine-kabelset vessel (70002008) en buitenboord (70002025) |
| Vereiste verlengkabel | JDC100B (2,5 m SUBD-26) bij gebruik met de Jaltest Link V9 |
| Nodig om te gebruiken | Jaltest Link met geldige softwarelicentie |
