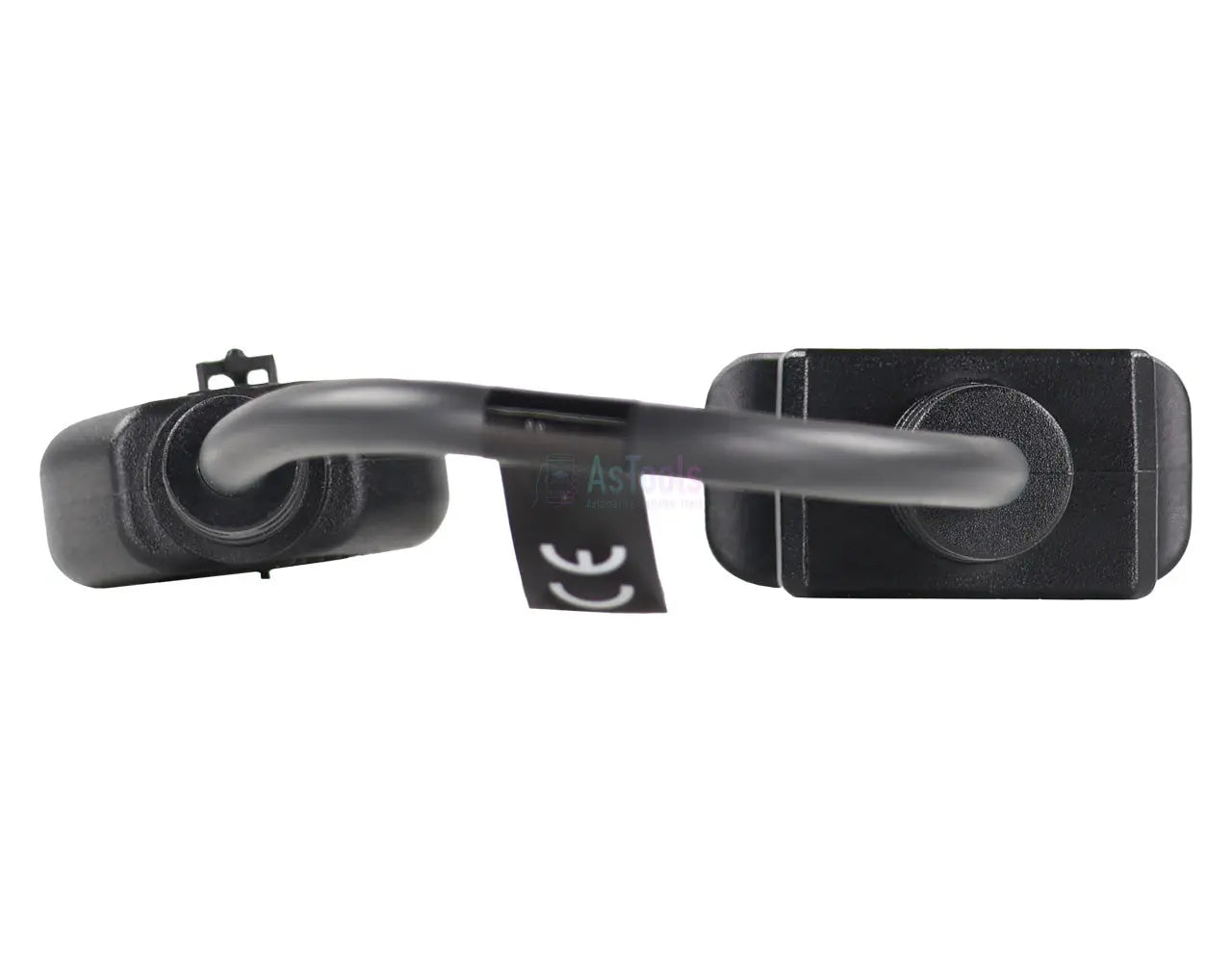

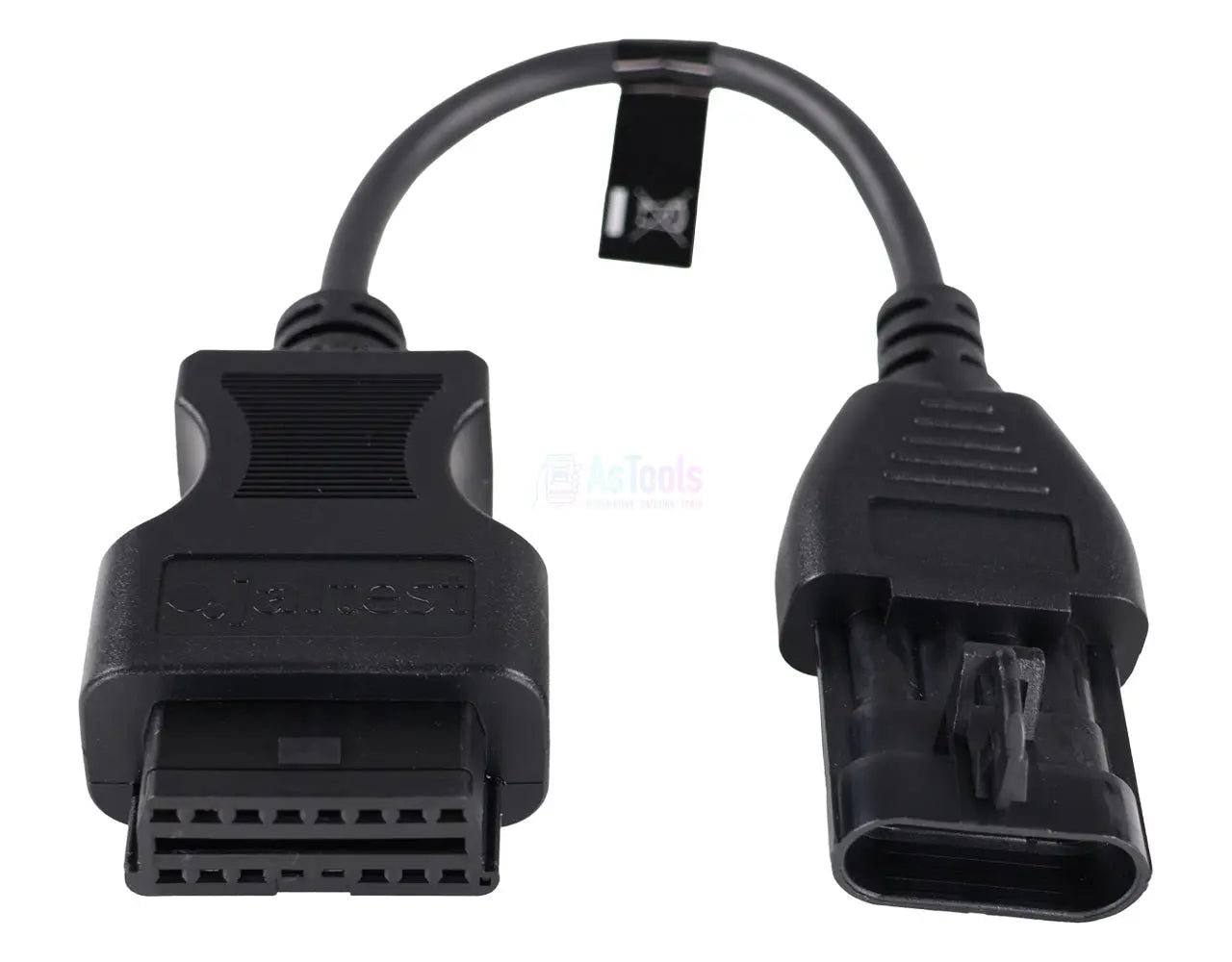

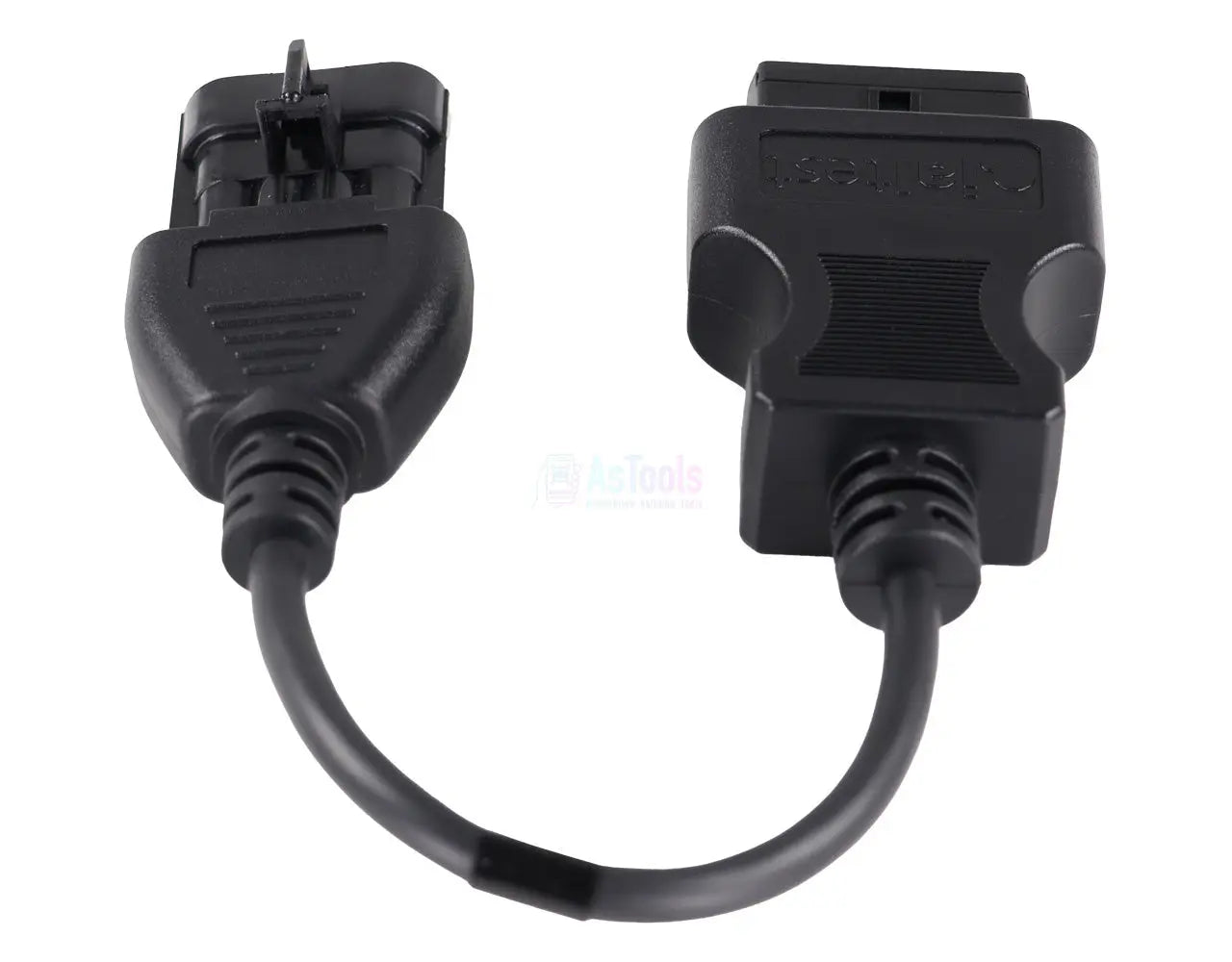

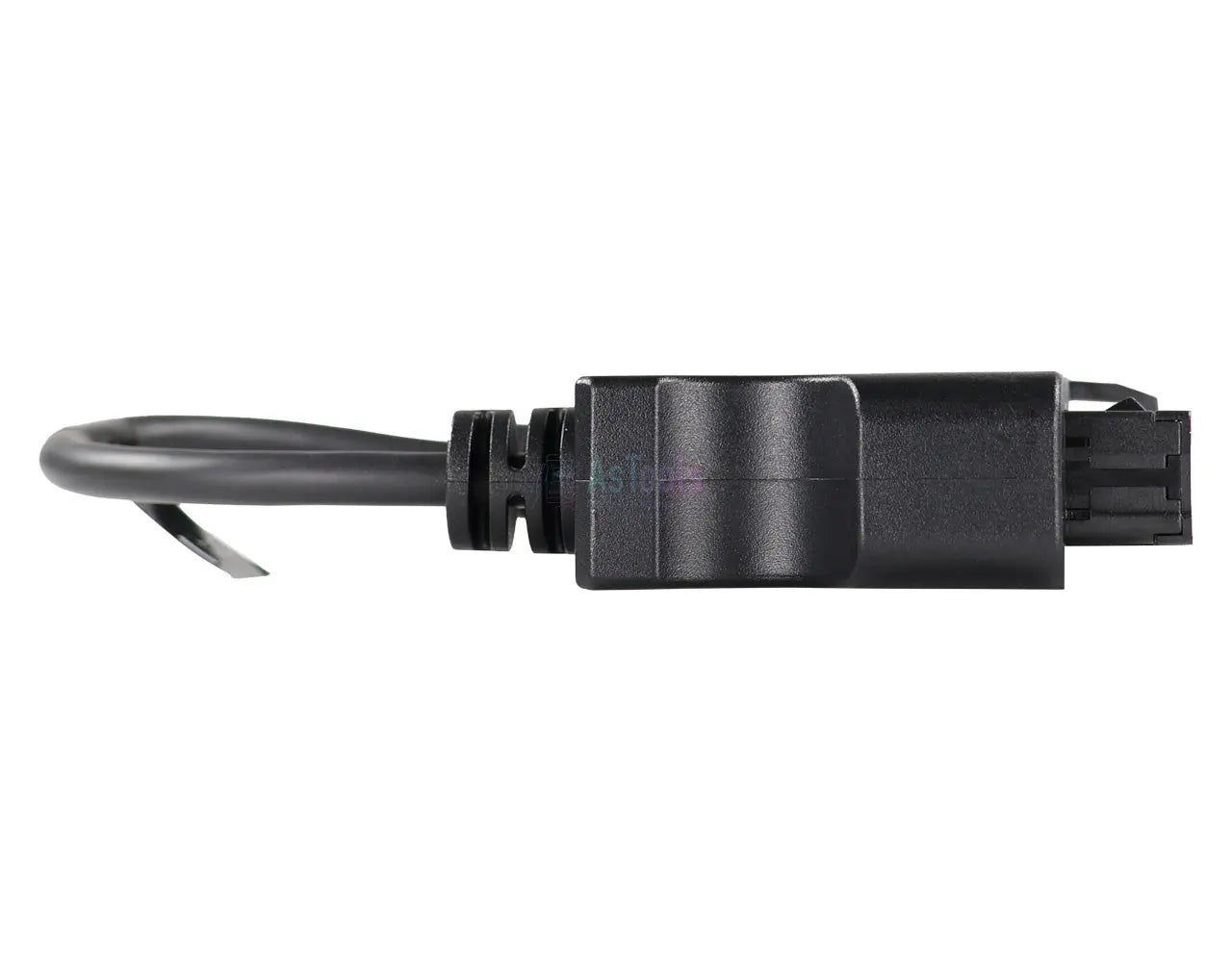

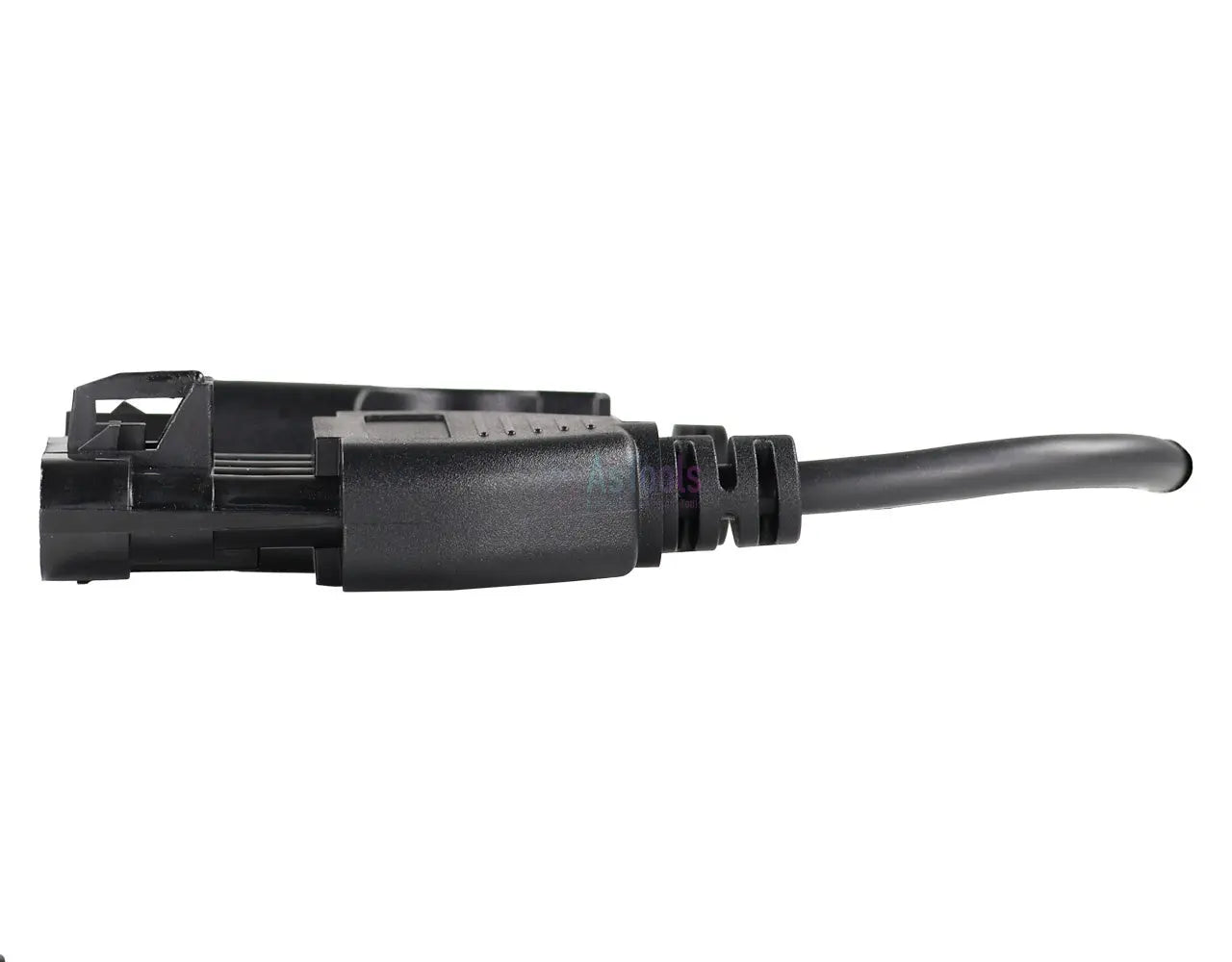

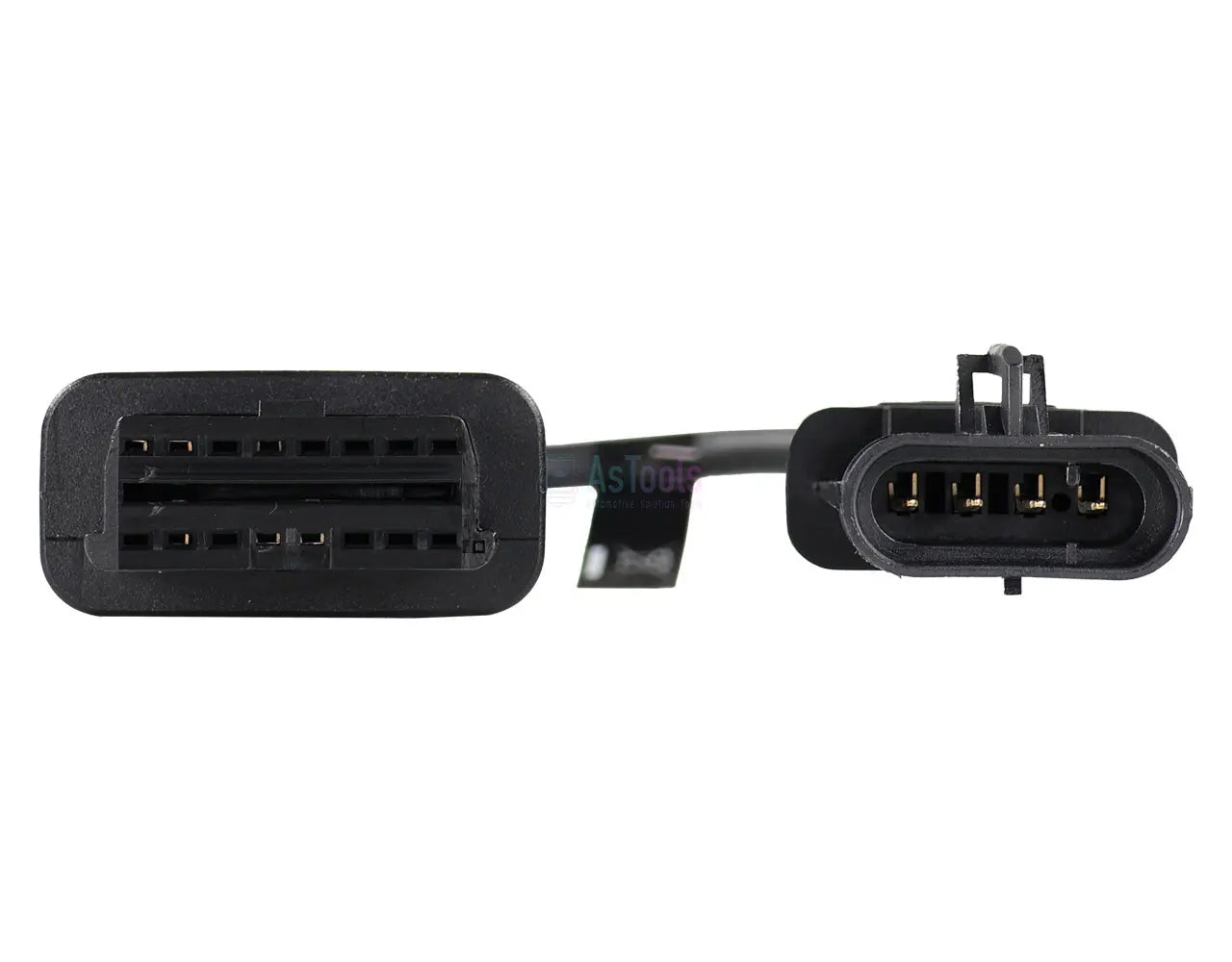

De Jaltest JDC603A is de kabel die de merkeigen 4-pins diagnosestekker van Mercury-scheepsmotoren omzet naar de standaard 16-pins OBD2-aansluiting van de Jaltest Link. Aan de motorzijde zit de 4-pins connector, die in de motorruimte op of naast de motor zit; aan de interfacezijde loopt de kabel naar de 16-pins OBD2 van uw Jaltest-diagnosekabel. Mercury past dezelfde 4-pins aansluiting toe op zowel buitenboordmotoren als MerCruiser-binnenboordmotoren, waardoor u deze kabel in beide toepassingen gebruikt.
Via deze koppeling komt de diagnoseapparatuur op het boordnetwerk en daarmee bij de motorregelingen PCM-555, ECM-555, ECM-70 G3 en de ECM DFI van de Optimax-motoren, en daarnaast bij de bedieningselektronica: De DTS G3 voor de digitale gas- en schakelbediening en de TVM G3 voor de koersregeling. Op de PCM- en ECM-regeleenheden staat de volledige functielijst, terwijl Jaltest op de DTS G3 géén foutcodes leest. De kabel valt onder Jaltest Marine.
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Mercury-motor en van de bedieningselektronica.
Regeleenheden die u kunt benaderen
- PCM-555 en PCM-555 G3 — motorregeling: Het Engine electronic control system van onder meer de Verado- en Optimax-motoren, met foutcodes, meetwaarden, componentaansturing, parameters, kalibratie, reset en live data.
- ECM-555, ECM-555 G3 en ECM-70 G3 — motorregeling: De regeleenheden van de Fourstroke-motoren, met dezelfde ruime functielijst.
- ECM DFI — motorregeling: De direct-injectieregeling van de Optimax-motoren, met foutcodes, meetwaarden, componentaansturing en live data.
- DTS G3 — digitale gas- en schakelbediening: De Digital throttle and shift-module, met meetwaarden, kalibratie en live data.
- TVM G3 — koersregeling: Het course control system, met foutcodes en live data.
Wat u kunt doen
- Foutcodes lezen: Het foutgeheugen van de motorregeling en de koersregeling uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken en live meekijken: De actuele sensorwaarden, in realtime te volgen terwijl de motor draait.
- Componenten aansturen: Actuatoren van de motorregeling rechtstreeks aansturen.
- Parameters, kalibratie en reset: Op de PCM- en ECM-regeleenheden; de kalibratie staat ook bij de DTS G3.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Mercury-motor met de 4-pins diagnoseaansluiting, buitenboord zowel als binnenboord. Onderstaande series voert Jaltest Marine in de dekking; welke stekker er bij u op de motor zit, controleert u ter plekke.
Mercury:
- Fourstroke-serie: De buitenboordmotoren van 15 tot 300 pk, inclusief de Jet Fourstroke-uitvoeringen
- Verado-serie: De buitenboordmotoren van 135 tot 600 pk
- Optimax-serie: De buitenboordmotoren van 75 tot 250 pk
- Pro XS en Pro Max: De buitenboordmotoren van 115 tot 250 pk
- SeaPro-serie: De buitenboordmotoren van 15 tot 500 pk
- MerCruiser binnenboord: Onder meer de 4.3, 5.0, 5.7, 6.2, 7.4, 8.1 en 8.2 MPI- en MAG-uitvoeringen, de 496 MAG, de Scorpion- en de Vazer-motoren
Verpakkingsinhoud
- 1x Jaltest (JDC603A) | Mercury 4-pins OBD - 16-pins OBD2 Verloopkabel | Motorboot
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC603A |
| Type | Verloopkabel |
| Toepassing | Mercury buitenboord- en MerCruiser binnenboordmotoren |
| Aansluiting motorzijde | 4-pins OBD |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | PCM-555, ECM-555, ECM-70 G3 en ECM DFI (motorregeling), DTS G3 (gas- en schakelbediening) en TVM G3 (koersregeling) |
| Segment | Motorboot |
| Jaltest-module | Jaltest Marine |
| Onderdeel van kabelset | Marine-kabelset vessel (70002008), binnenboord (70002009) en buitenboord (70002025) |
| Nodig om te gebruiken | Jaltest Link met geldige softwarelicentie |
