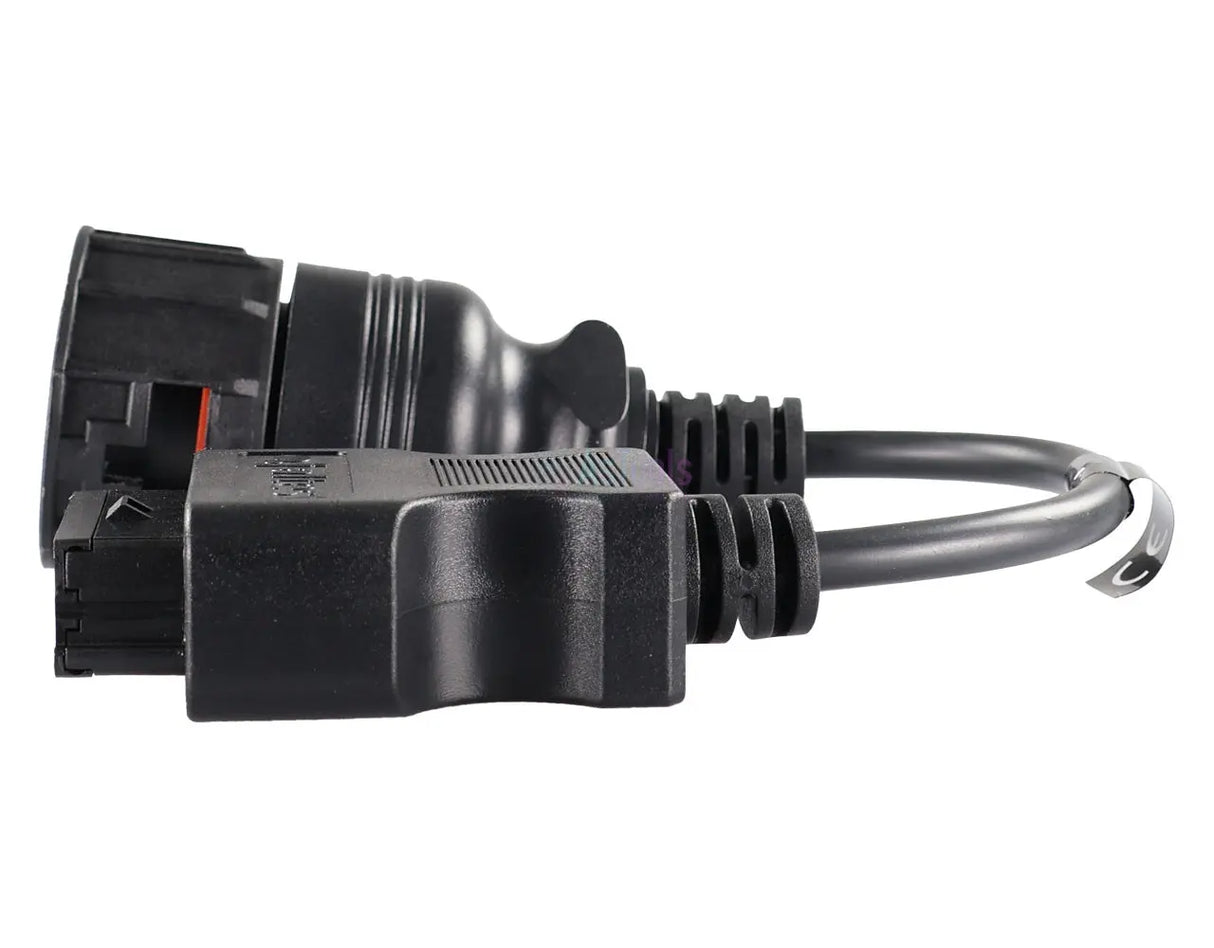

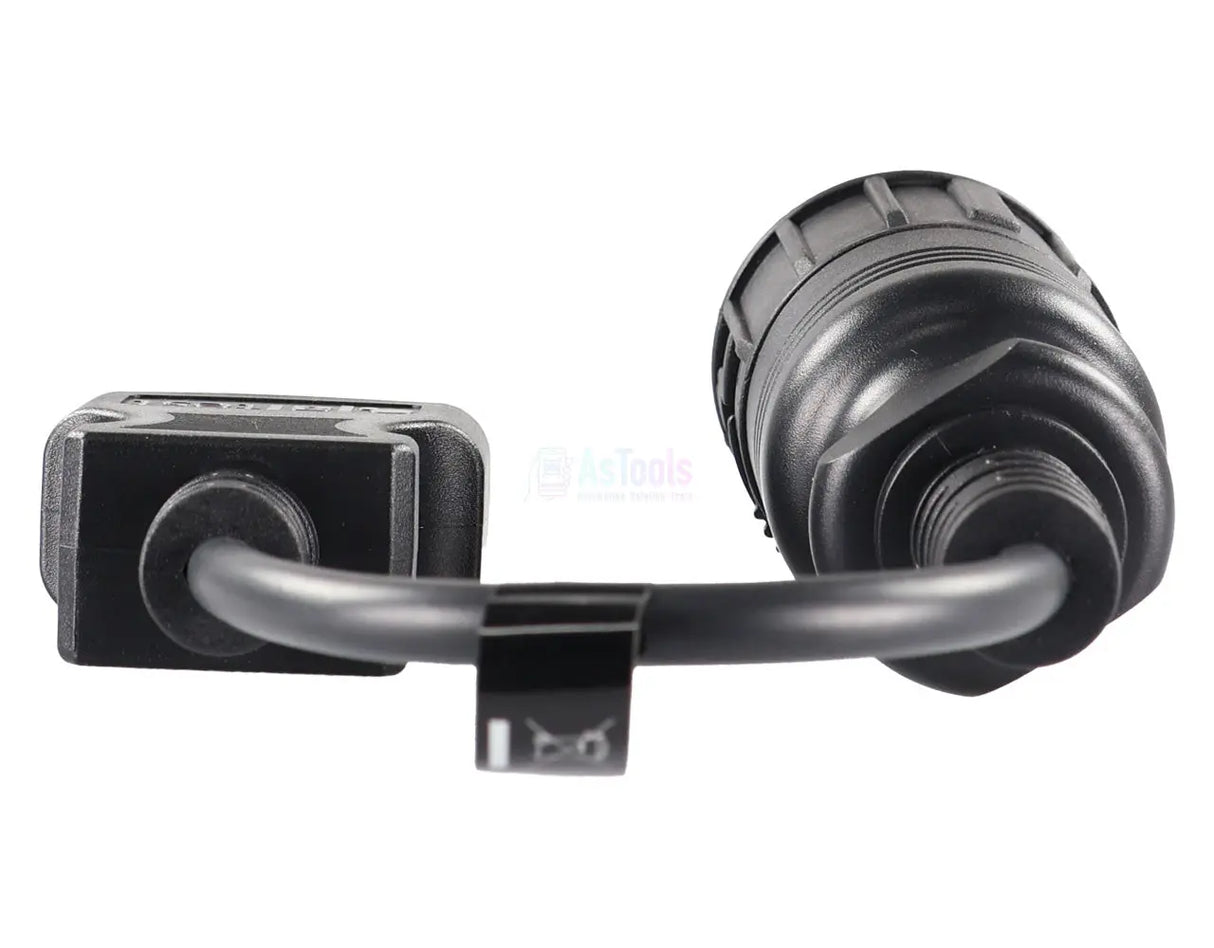

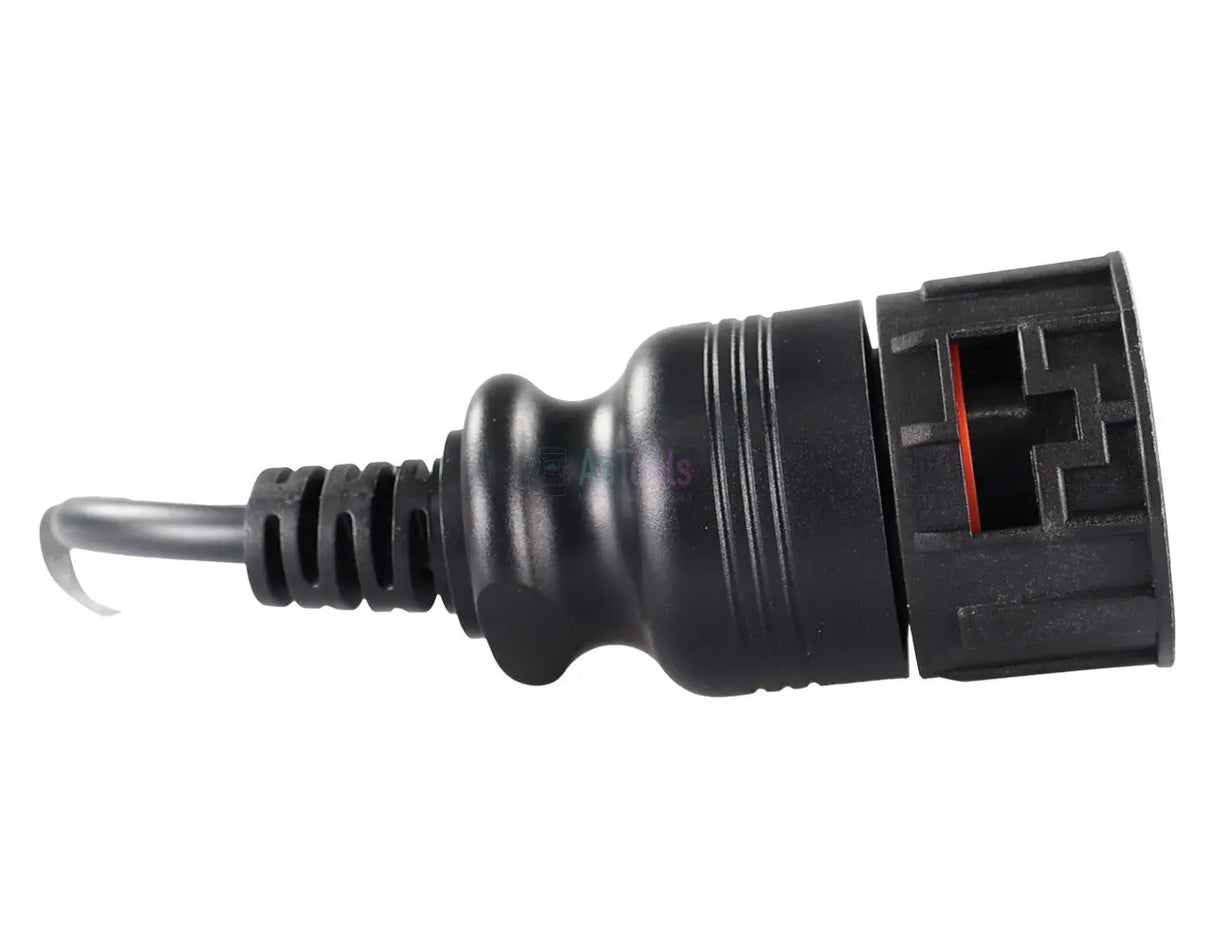

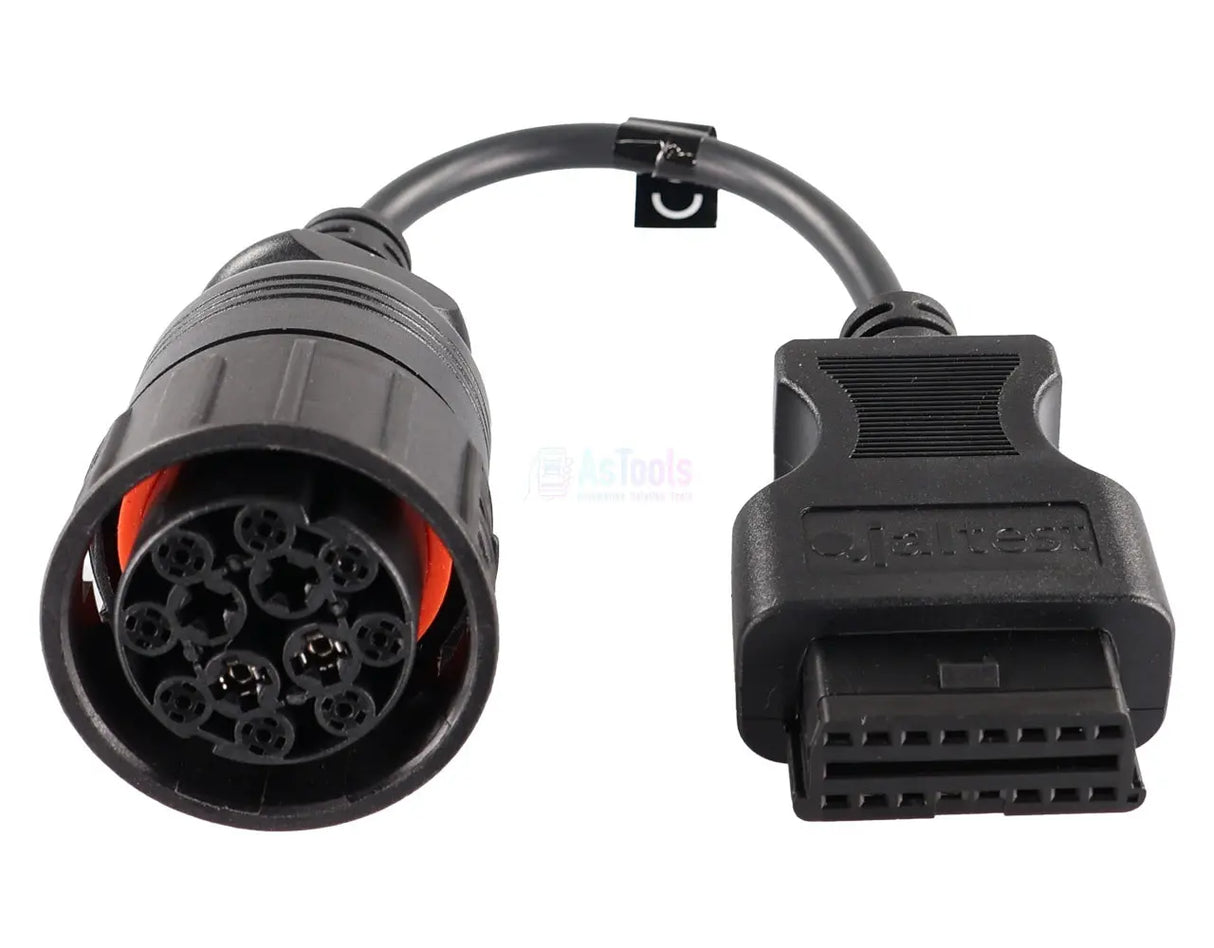

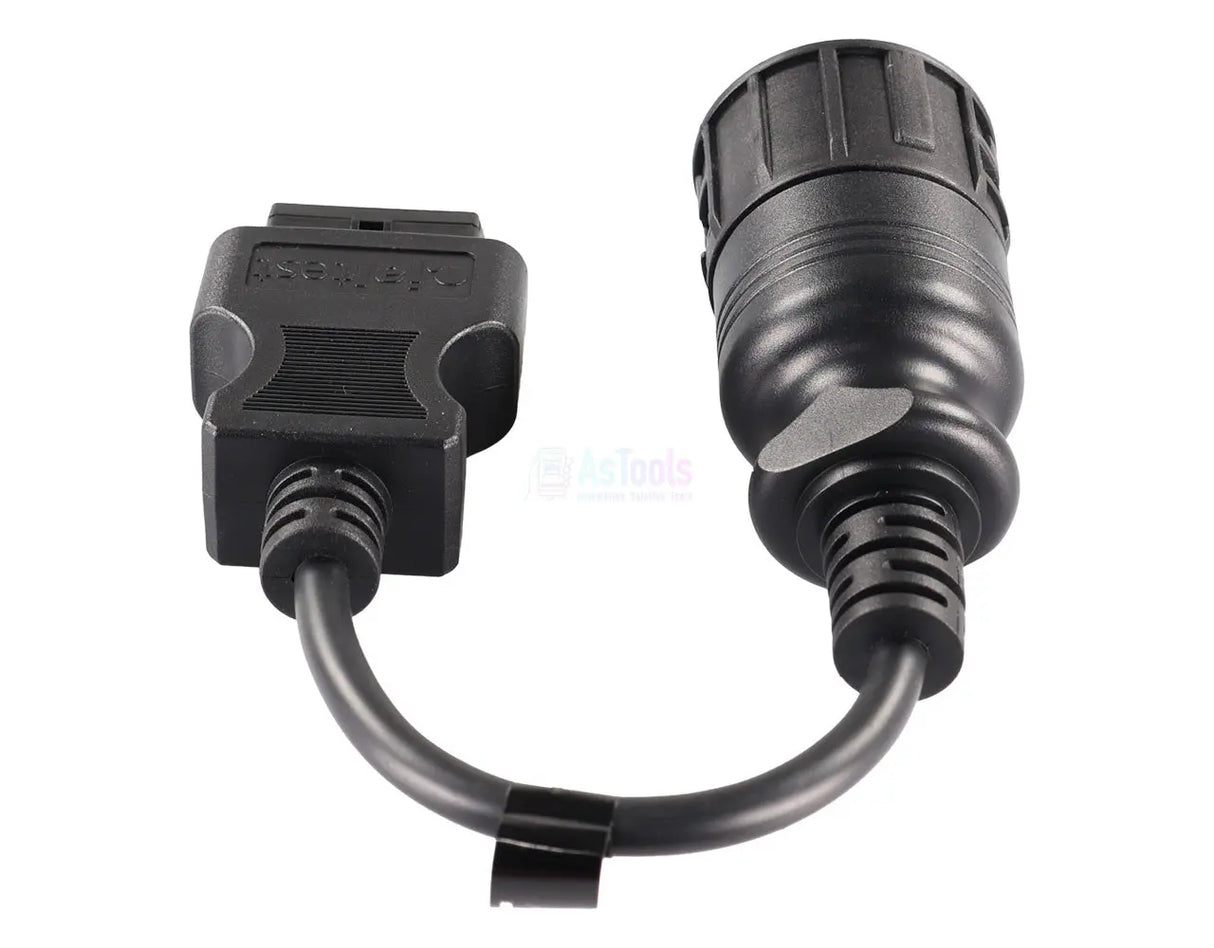

De Jaltest JDC207A is de verloopkabel tussen de merkeigen 4-pins diagnoseaansluiting van de MAN TG-serie en de 16-pins OBD2 van uw Jaltest-diagnosekabel. Aan de voertuigzijde zit de 4-pins connector, die in de cabine van de TG-serie zit; aan de interfacezijde de 16-pins OBD2-stekker.
De kabel opent de diagnoselijn naar het volledig CAN-gebaseerde voertuignet van de TG-serie, dat rond de centrale regeleenheid FFR is opgebouwd. Daardoor komt de diagnoseapparatuur bij die FFR, bij de common-rail motorregeling EDC 7 C3/C32 en de oudere EDC MS 6.1, bij de versnellingsbakken AS Tronic en Ecomat 2 en bij de rem-, retarder-, luchtbereidings- en uitlaatgassystemen van deze generatie. Voor de AS Tronic voert Jaltest het instellen van de bakparameters als aparte ingang. Vanaf Euro IV (oktober 2005) stapte MAN over op de gestandaardiseerde 16-pins OBD2-aansluiting; alleen de vroege TG-bouwjaren komen dus in aanmerking. De kabel valt onder Jaltest CV (bedrijfsvoertuigen).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de truck. Onderstaande eenheden komen uit de MAN TGA-dekking; welke aanwezig zijn, hangt af van uitvoering en bouwjaar.
Regeleenheden die u kunt benaderen
- EDC 7 C3/C32, Electronic Diesel Control, Common Rail en EDC 7 Master-Slave C3/C32: De common-rail motorregeling van de TG-serie.
- EDC MS 6.1, Diesel in-line injection pump: De motorregeling met in-lijn inspuitpomp op de vroegste uitvoeringen.
- FFR, Vehicle control unit: De centrale voertuigregeleenheid van de TG-serie.
- ZBR2 / ZFR, Body computer en OBDU, On-board diagnosis unit: De carrosseriecomputers en de boorddiagnose-eenheid.
- AS Tronic, Gearbox with electronic control en Ecomat 2, Automatic gearbox: De gerobotiseerde en de automatische versnellingsbak.
- EBS 2.2-2.3 Knorr-Bremse, EBS 5 (CAN/K), EBS 5/5X MAN: De elektronische remsystemen.
- EST-48 / EST-52 / PriTarder / Retarder Voith / VERA: De hulpremsystemen.
- ECAM, Electronically Controlled Air Management: De elektronische luchtvoorbereiding.
- HDS/SCR AdBlue en CRT filter: De uitlaatgasnabehandeling.
- ATC / BHTC / GKR: De klimaatregelingen, en KSM VDO als parametreerbare opbouwmodule.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en grafiek.
- Componenten aansturen: Onderdelen rechtstreeks activeren om te bepalen of de storing bij het onderdeel zelf ligt of in de bedrading.
- Parameters instellen: Configuraties en instellingen naar de regeleenheid schrijven.
- Kalibraties uitvoeren: Bij de systemen waarvoor Jaltest een kalibratieprocedure aanbiedt, bijvoorbeeld na vervanging van een component.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke MAN uit de TG-generatie met de merkeigen 4-pins diagnoseaansluiting. Onderstaande series voert Jaltest CV in de dekking; welke stekker er bij u in de cabine zit, controleert u ter plekke.
MAN:
- TGA: (2000 - 2005)
- TGL: (2004 - 2005)
- TGM: (2004 - 2005)
Verpakkingsinhoud
- 1x Jaltest (JDC207A) | MAN 4-pins OBD1 - 16-pins OBD2 Verloopkabel | Bedrijfs- en Werkvoertuig
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC207A |
| Type | Verloopkabel |
| Toepassing | MAN TG-serie (TGA, TGL, TGM) met 4-pins diagnoseaansluiting |
| Aansluiting voertuigzijde | 4-pins OBD1 |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | EDC 7 C3/C32 en EDC MS 6.1 (motor), FFR (voertuigregeleenheid), ZBR2, ZFR en OBDU, AS Tronic en Ecomat 2 (transmissie), EBS (remmen), EST-48/52, PriTarder, Voith en VERA (retarders), ECAM, HDS/SCR AdBlue en CRT filter, ATC, BHTC, GKR en KSM VDO |
| Segment | Bedrijfs- en Werkvoertuig |
| Jaltest-module | Jaltest CV (bedrijfsvoertuigen) |
| Onderdeel van kabelset | Truck- en buskabelset (29362) |
| Nodig om te gebruiken | Jaltest Link met geldige softwarelicentie |
