Jaltest  |  SKU: JDC536A / 5.40.2

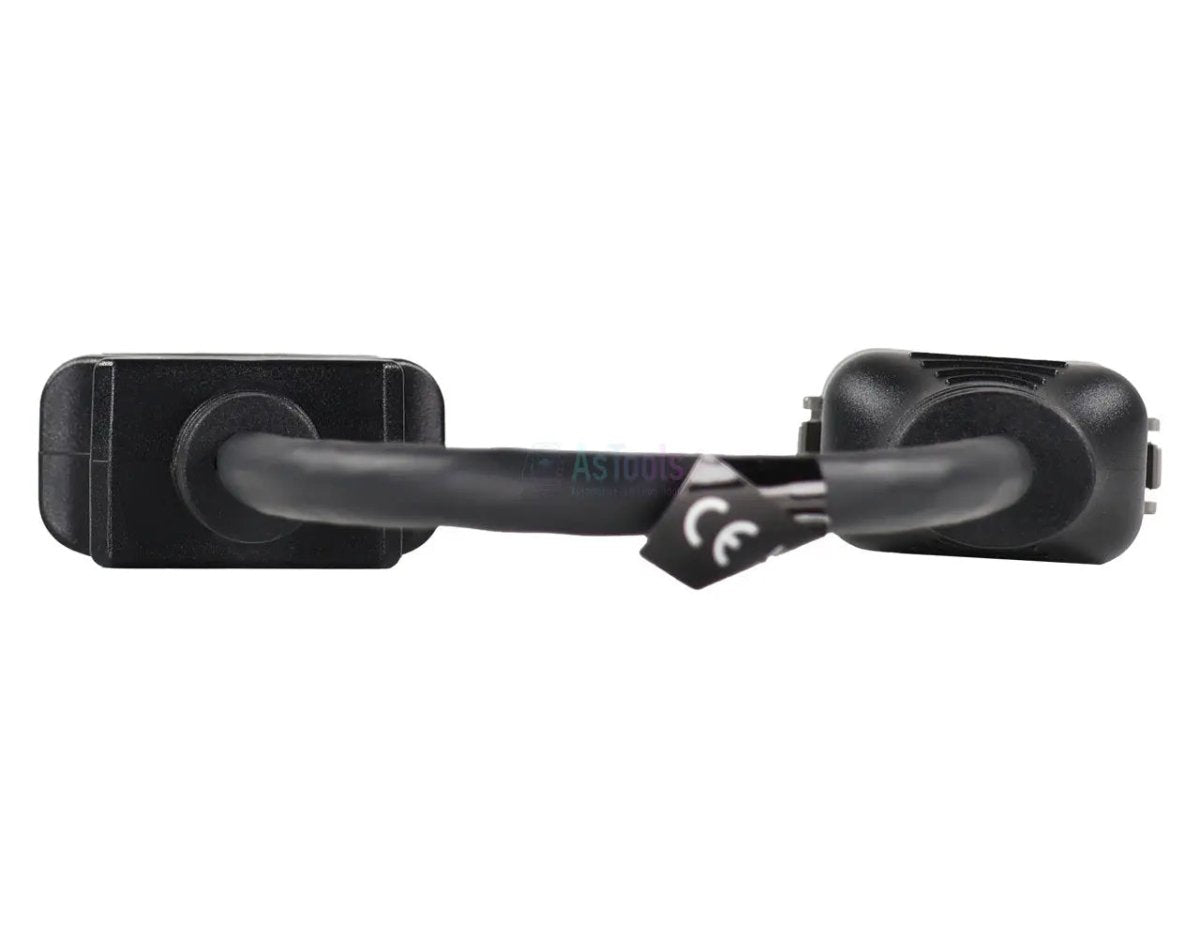

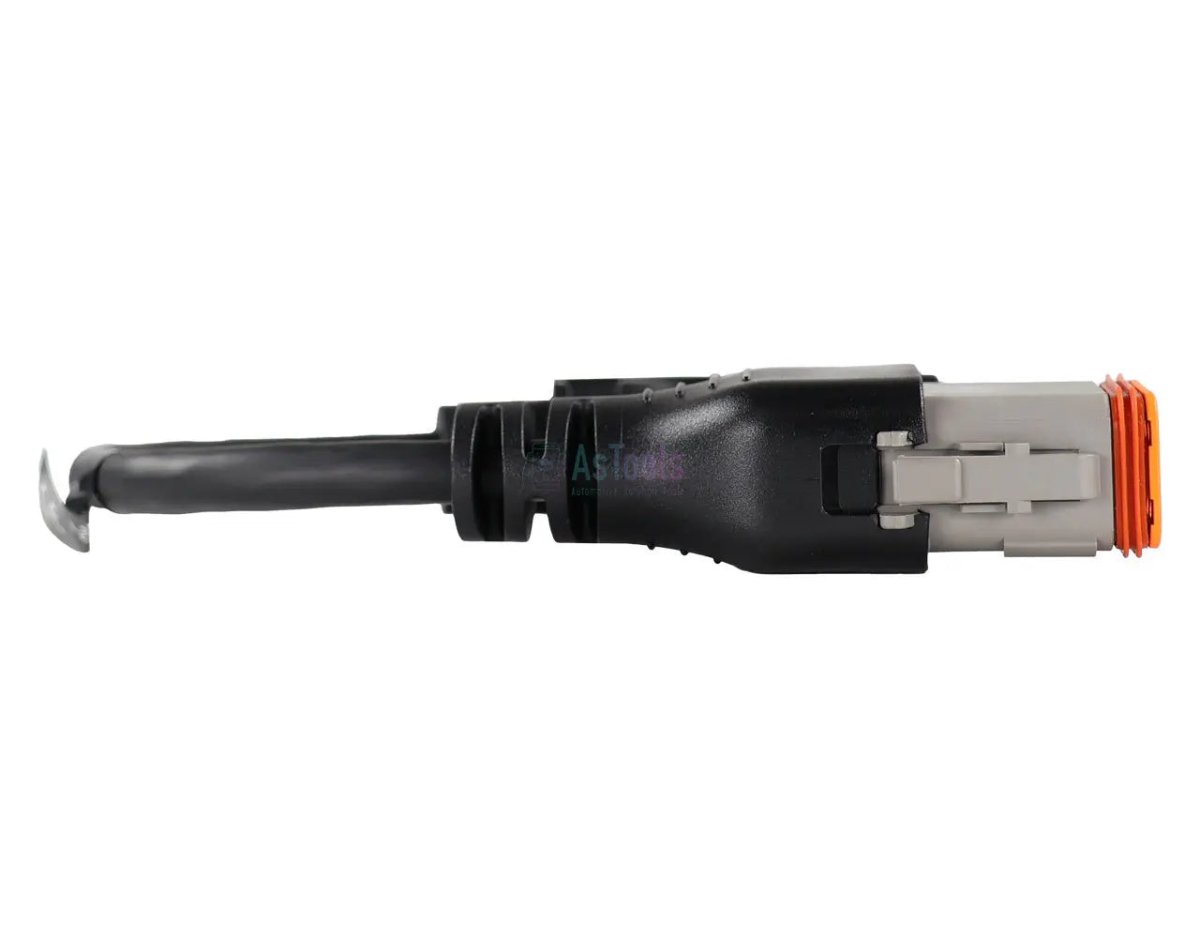

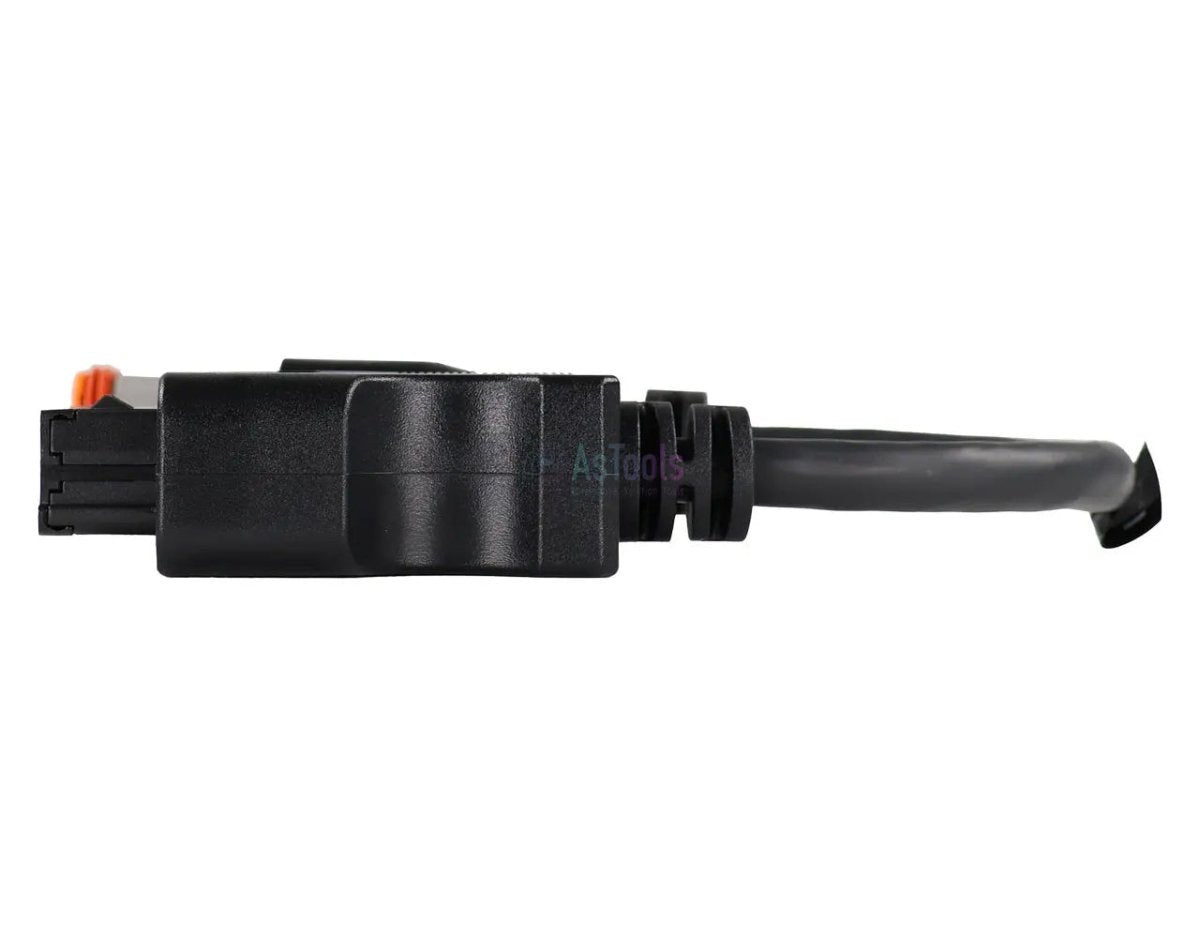

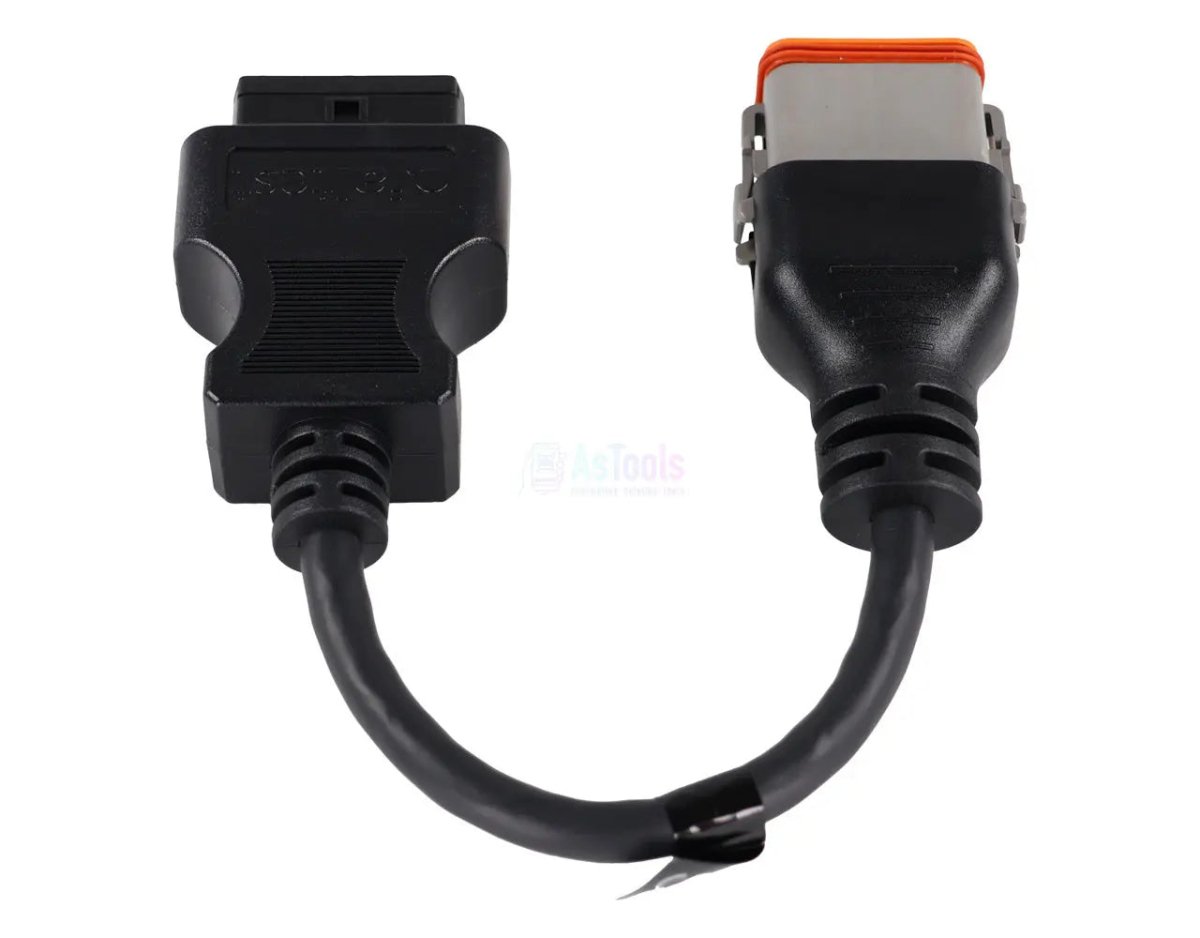

Jaltest (JDC536A) | Komatsu 12-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

€135,95 incl.
€112,36 excl.

Garantie direct via AsTools

Wij behandelen garantiegevallen zelf, snel en zonder tussenkomst van de fabrikant. Dankzij onze eigen onderdelenvoorraad en technische expertise kunnen wij je doorgaans direct helpen. Alleen in uitzonderlijke gevallen sturen wij het product alsnog door naar de leverancier.

2 jaar garantie op alle producten

Al onze producten worden geleverd met 2 jaar fabrieksgarantie. Zo ben je verzekerd van langdurige kwaliteit en service.

Eenvoudig retourneren

Je kunt je retour eenvoudig aanvragen via je account. Wij sturen je het retourlabel per e-mail toe. De retourkosten zijn voor eigen rekening.

Professionele klantenservice

Onze experts staan klaar om je snel en deskundig te helpen, zowel online als in onze fysieke winkel. Vragen? Neem gerust contact op!

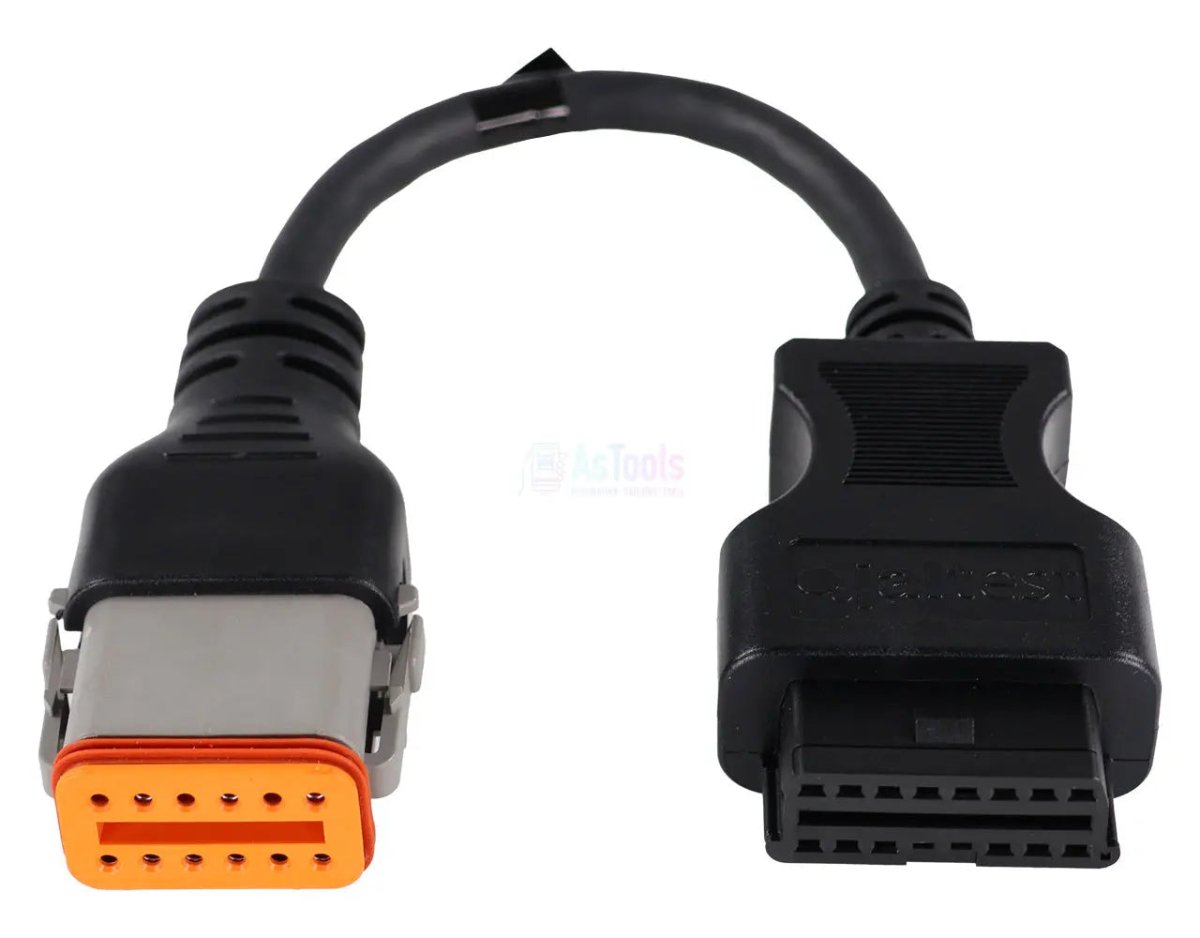

De Jaltest JDC536A is de diagnosekabel voor de rechthoekige 12-pins aansluiting van Komatsu-grondverzetmachines; de kabel brengt die merkeigen stekker naar de 16-pins OBD2-ingang van de Jaltest-apparatuur. De aansluiting zit in de cabine. Dezelfde stekker zit op de rupsgraafmachines, mobiele graafmachines, wielladers, bulldozers en dumpers die Jaltest in de Komatsu-dekking voert.

Via deze koppeling komt de diagnoseapparatuur op het machinenetwerk en daarmee bij de motorregeling ENG, de hydrauliekregeling PUMP, het instrumentenpaneel MON en, op de wielladers, de transmissieregeleenheid TRANS. Bij deze regeleenheden staan foutcodes, meetwaarden en onderhoudsgegevens in de dekking: ECU-gegevens en aanvullende acties zijn er niet in opgenomen. Voor bouwmachines geldt geen OBD-verplichting, waardoor Komatsu deze stekker over meerdere machinegeneraties heeft aangehouden. De kabel valt onder Jaltest OHW (Off-Highway machines).

PLUSPUNTEN

✔Bereikt naast de motorregeling ook de hydrauliekregeling PUMP en het instrumentenpaneel MON.
✔Op wielladers komt daar de transmissieregeleenheid TRANS bij.
✔Bij PUMP, MON, TRANS en de ENG-motorregeling zijn ook de onderhoudsintervallen in te zien.
✔Geen bouwjaargrens: Komatsu heeft deze stekker over meerdere machinegeneraties aangehouden, van de PC-6- tot de PC-8-serie.

AANDACHTSPUNTEN

✕Bij de Komatsu-regeleenheden zijn geen ECU-gegevens beschikbaar; serienummer en softwareversie leest u dus niet uit.
✕De ECM Cummins-motorregeling staat wel in de dekkingslijst, maar zonder ondersteunde diagnosefuncties.
✕Alleen voor de rechthoekige 12-pins Komatsu-aansluiting; andere machinemerken gebruiken een eigen stekker.
✕Vereist een Jaltest Link met geldige OHW-licentie; de kabel voegt zelf geen dekking toe.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de machine. Welke systemen aanwezig zijn, verschilt per serie en uitvoering.

Regeleenheden die u kunt benaderen

  • ENG, Engine Control Module: De motorregeling van de machine, met foutcodes, meetwaarden en onderhoudsgegevens.
  • PUMP, Hydraulic System: De regeling van het hydrauliekpompsysteem.
  • MON, Instrument cluster: Het instrumentenpaneel in de cabine.
  • TRANS, Transmission: De transmissieregeleenheid, aanwezig op de WA-wielladers.

Wat u kunt doen

  • Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
  • Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en grafiek.
  • Onderhoudsgegevens raadplegen: De onderhoudsintervallen en uitgevoerde werkzaamheden per regeleenheid, met servicerapport.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Komatsu-grondverzetmachine met de 12-pins diagnoseaansluiting. Onderstaande series voert Jaltest OHW in de dekking; welke aansluiting er bij u in de cabine zit, controleert u ter plekke.

Komatsu:

  • PC-6 serie rupsgraafmachines (PC 200-6, PC 300-6K, PC 400-6, PC 600-6, PC 700-6): (ca. 1995 - 2004)
  • PC-7 serie rupsgraafmachines (PC 200-7, PC 300-7, PC 400-7, PC 600-7, PC 800-7, PC 1200-7): (ca. 2002 - 2006)
  • PC-8 serie rupsgraafmachines (PC 200-8, PC 300-8, PC 400-8, PC 600-8, PC 800-8, PC 2000-8): (ca. 2006 - 2013)
  • PW-serie mobiele graafmachines (PW 100-6K, PW 100-7, PW 200-7): (ca. 1996 - 2008)
  • WA-serie wielladers (WA 300-5 t/m WA 900-8)
  • D-serie bulldozers (D 60-15/16/17/18, D 80-15/18, D 300-5/6/8, D 400-5)
  • HD-serie starre dumpers (HD 300-7, HD 400-7, HD 600-7, HD 700-7/8)
  • HM-serie knikdumpers (HM 300-1/-2, HM 400-2/-3)
💡
Goed om te weten: De 12-pins aansluiting zit in de cabine. Voor bouwmachines geldt geen OBD-verplichting, dus Komatsu heeft deze stekker over meerdere machinegeneraties aangehouden. Controleer daarom eerst welke aansluiting op uw machine zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC536A) | Komatsu 12-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Technische specificaties

Specificatie Omschrijving
Merk Jaltest (Cojali)
Referentienummer JDC536A
Type Verloopkabel
Toepassing Komatsu grondverzetmachines

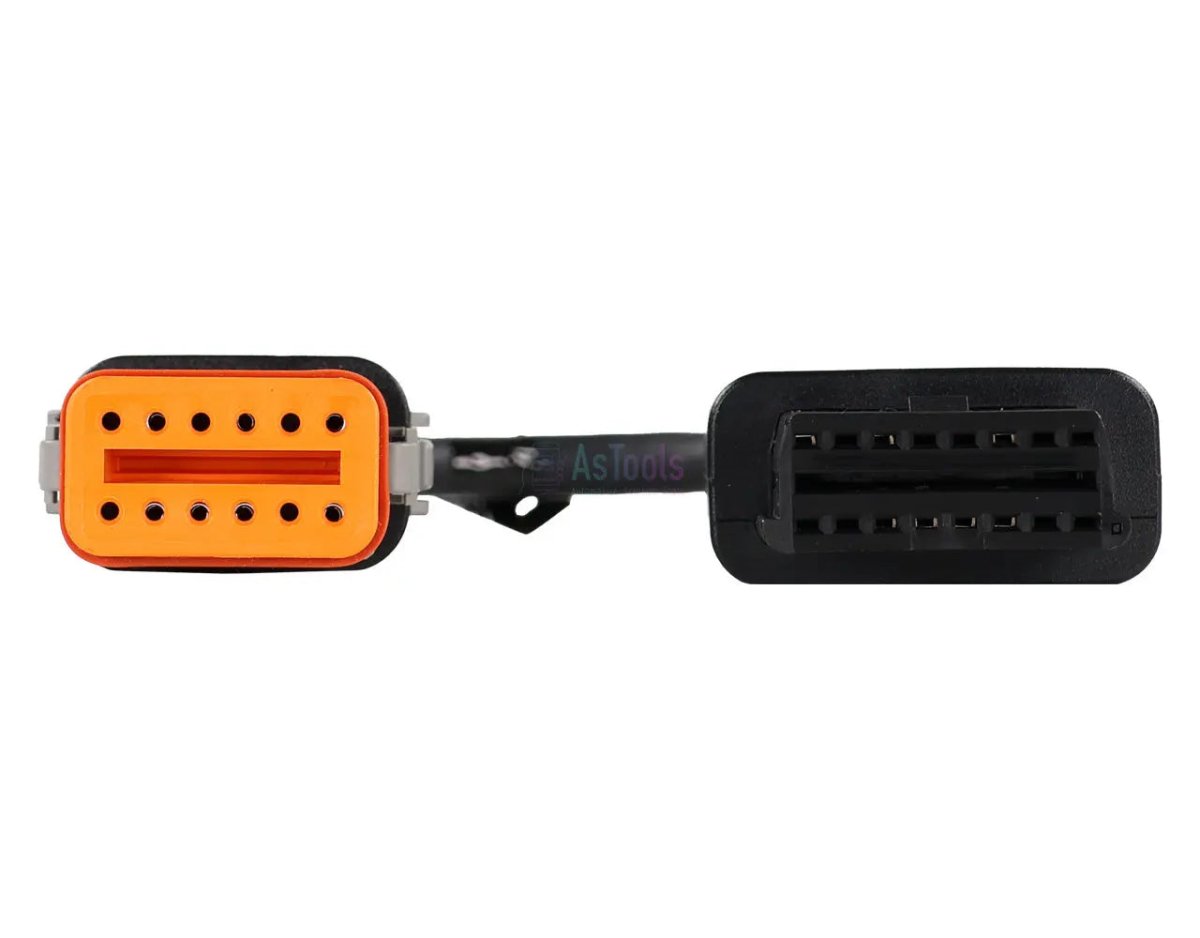

Aansluiting voertuigzijde 12-pins OBD
Aansluiting interfacezijde 16-pins OBD2
Regeleenheden ENG (motorregeling), PUMP (hydrauliek), MON (instrumentenpaneel) en TRANS (transmissie)
Segment Terrein- en Bouwmachine
Jaltest-module Jaltest OHW (Off-Highway machines)
Onderdeel van kabelset OHW-kabelset compleet (70002026)
Nodig om te gebruiken Jaltest Link met geldige softwarelicentie
