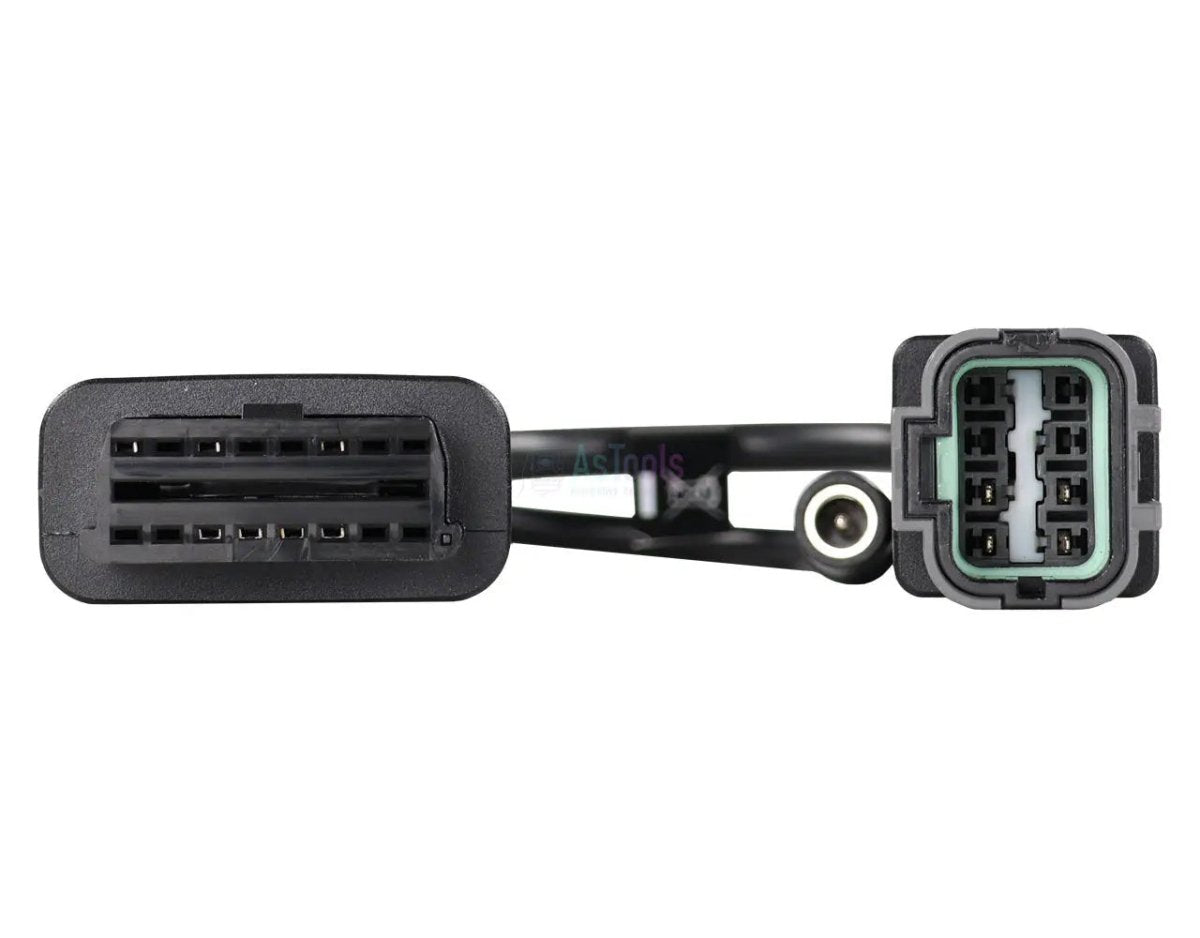

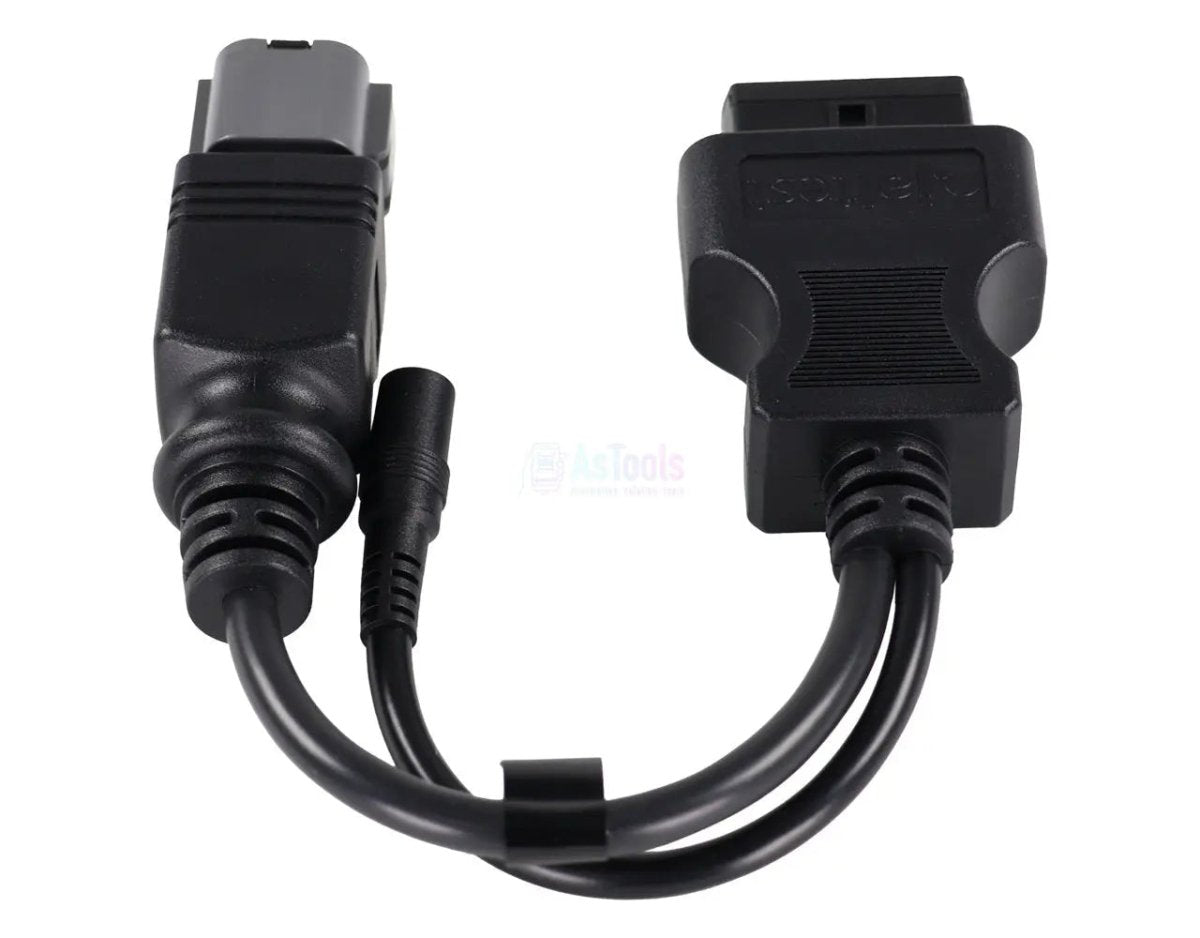

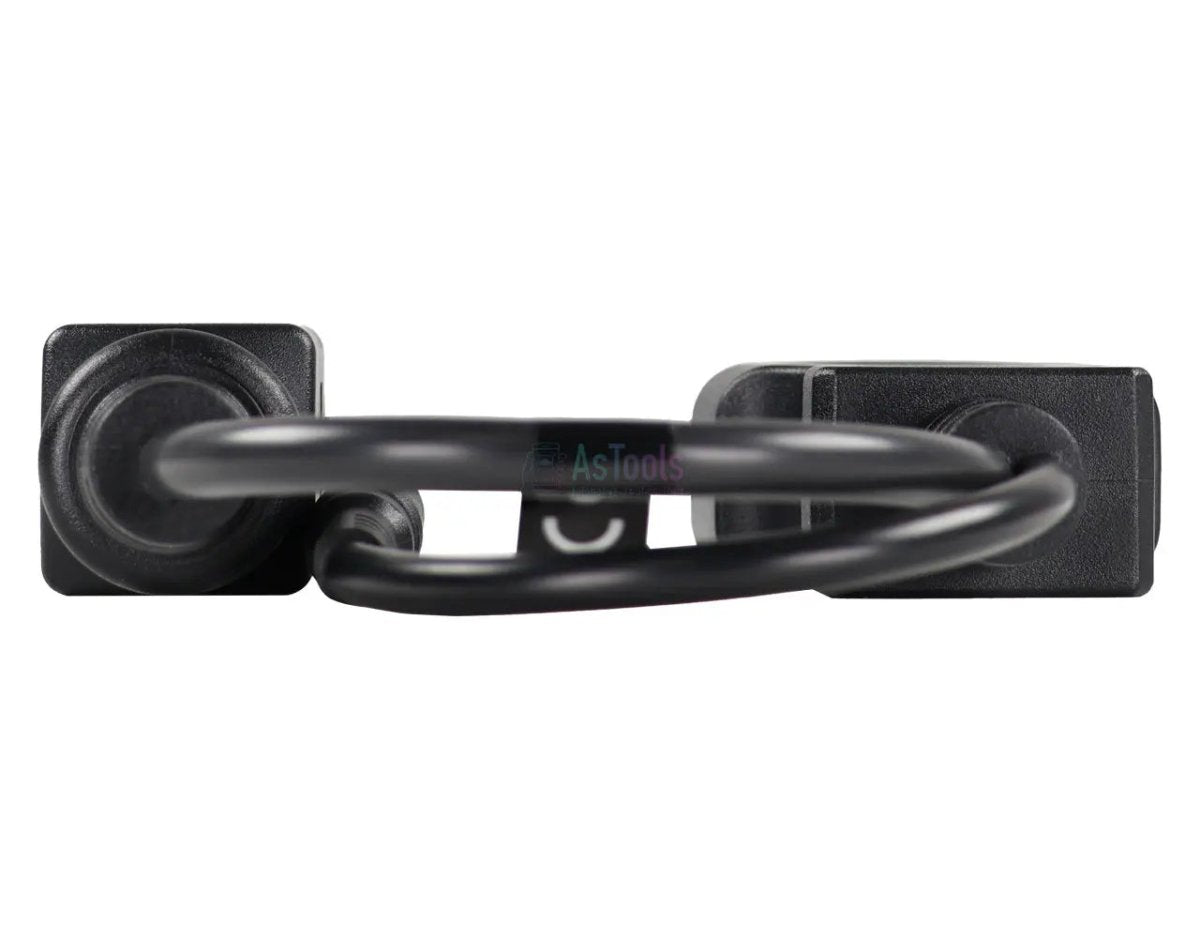

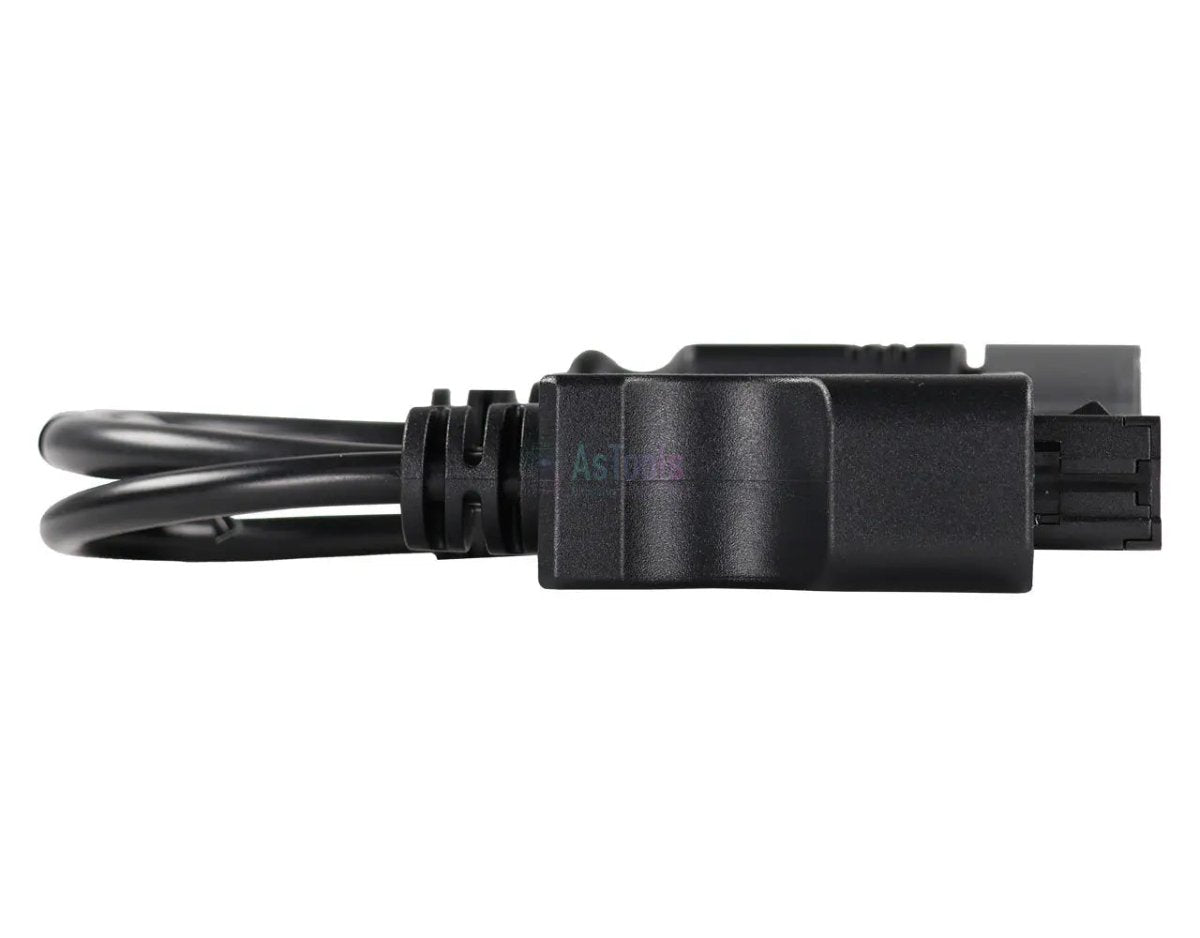

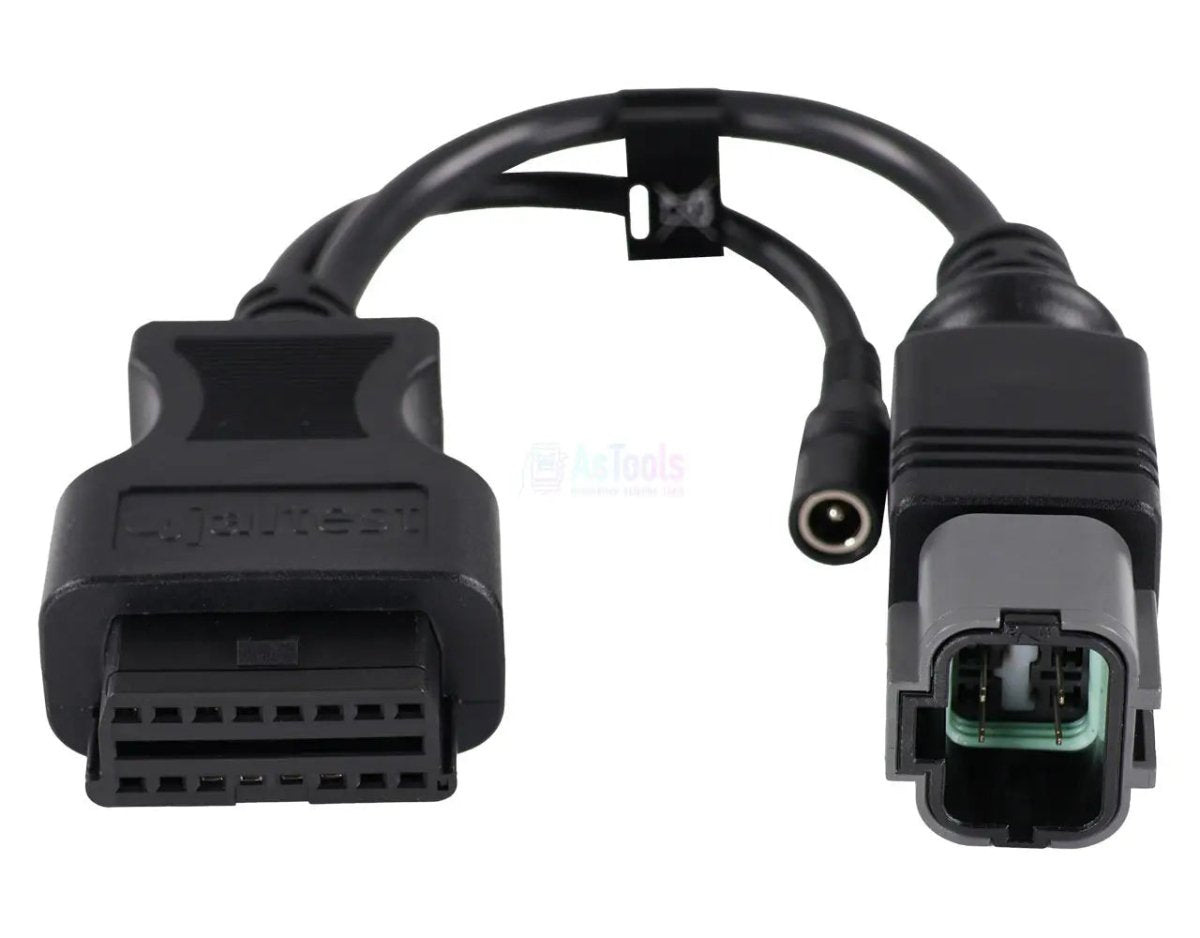

De Jaltest JDC561A9 is de kabel die de merkeigen 8-pins motorstekker van de Isuzu-dieselmotoren in Hitachi-machines omzet naar de standaard 16-pins OBD2-aansluiting. De 8-pins connector zit in de motorkabelboom bij de motor en niet bij de diagnoseaansluiting in de cabine; aan de interfacezijde komt de kabel uit op de 16-pins OBD2-stekker voor uw Jaltest-diagnosekabel. Hitachi gebruikt op deze motoren twee soorten diagnosestekkers: Dit is de 8-pins uitvoering, voor de 6-pins variant voert Jaltest de JDC560A9.
Met deze verbinding leest de Jaltest-apparatuur de motorregeling rechtstreeks aan de motorzijde uit. Daardoor krijgt u toegang tot de common-rail motorregeling 4HK1 / 4JJ1 in zowel de K-Line- als de CAN-uitvoering, tot de ECM van de zwaardere Isuzu-motoren en tot de AdBlue/DEF-nabehandelingsregeling op de machines met uitlaatgasnabehandeling. Voor bouwmachines is de 16-pins OBD2-stekker nooit verplicht gesteld, waardoor deze motorstekker ook op nieuwere machines in gebruik blijft. De kabel valt onder Jaltest OHW (Off-Highway machines).
PLUSPUNTEN
AANDACHTSPUNTEN
Toepassingen en functionaliteiten
Via deze verbinding benadert u met de Jaltest-software de motorregeling van de machine. Welke uitvoering aanwezig is, hangt af van de motor en de generatie van de Zaxis.
Regeleenheden die u kunt benaderen
- 4HK1, 4JJ1 (K Line) Isuzu, Electronic Diesel Control, Common Rail: De common-rail motorregeling van de Isuzu-viercilinders, in de K-Line-uitvoering.
- 4HK1, 4JJ1 (CAN) Isuzu, Electronic Diesel Control, Common Rail: Dezelfde motorregeling op de nieuwere machines met CAN-verbinding.
- ECM, Engine Control Module: De motorregeling zoals Jaltest die bij de zwaardere Isuzu-motoren opgeeft.
- AdBlue/DEF Isuzu, Exhaust gas treatment system: De nabehandelingsregeling op de machines met AdBlue-systeem.
Wat u kunt doen
- Foutcodes lezen en wissen: Het foutgeheugen van de regeleenheid uitlezen, met omschrijving van de gedetecteerde storing.
- Meetwaarden bekijken: De actuele waarden van de sensoren die op de regeleenheid zijn aangesloten, in cijfers en grafiek.
- Onderhoud bijhouden: De onderhoudsintervallen en uitgevoerde werkzaamheden, met een servicerapport.
- Aanvullende acties uitvoeren: De extra procedures die Jaltest per regeleenheid aanbiedt, voor zover die voor het systeem beschikbaar zijn.
Compatibele voertuigen en toepassingen
Bepalend is de stekker, niet het model. Deze kabel past op elke Hitachi-machine waarvan de Isuzu-motor de 8-pins stekker in de motorkabelboom heeft. Onderstaande motorseries voert Jaltest OHW in de dekking; welke van de twee uitvoeringen (6- of 8-pins) op uw machine zit, controleert u ter plekke.
Hitachi - Isuzu motorseries:
- Isuzu 4HK1 (in Zaxis ZX200-3 t/m ZX200-6): (2007 - 2021)
- Isuzu 4JJ1 (in Zaxis ZX100/ZX200-serie): (2007 - 2021)
- Isuzu 6WG1 (in Zaxis ZX500/ZX800-serie): (2007 - heden)
- Isuzu 6HK1 (in Zaxis ZX330-3, ZX350-3, ZX400-3): Bouwjaar niet bepalend
- Isuzu 6UZ1 (in Zaxis ZX450/ZX470-serie): Bouwjaar niet bepalend
Verpakkingsinhoud
- 1x Jaltest (JDC561A9) | Hitachi 8-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor
Technische specificaties
| Specificatie | Omschrijving |
|---|---|
| Merk | Jaltest (Cojali) |
| Referentienummer | JDC561A9 |
| Type | Verloopkabel |
| Toepassing | Isuzu-dieselmotoren in Hitachi Zaxis-machines |
| Aansluiting voertuigzijde | 8-pins OBD |
| Aansluiting interfacezijde | 16-pins OBD2 |
| Regeleenheden | 4HK1 / 4JJ1 (K Line en CAN), ECM (motorregeling) en AdBlue/DEF (uitlaatgasnabehandeling) |
| Segment | Verbrandingsmotor |
| Jaltest-module | Jaltest OHW (Off-Highway machines) |
| Nodig om te gebruiken | Jaltest Link met geldige softwarelicentie |
